CTW 4110 - Toaleta DOMETIC - Bezplatný návod na obsluhu

Typ produktu	Kazetové toalety pre obytné vozidlá
Značka	Dometic
Model	CTW 4110
Kapacita kazetovej nádrže	19 litrov
Kapacita integrovanej nádrže na čerstvú vodu	7 litrov
Elektrické napájanie	12 V DC, max 2 A (interné čerpadlo), max 5 A (externé čerpadlo)
Maximálna hmotnosť používateľa	130 kg
Prevádzková teplota	0 °C až +50 °C
Typ splachovania	Elektrické, čerpadlom
Indikátory	Kazeta plná, 3/4 plná, nádrž na čerstvú vodu prázdna, kazeta vybratá
Hlavný materiál	Plast (ABS, polypropylén)
Odporúčané čistenie	Mäkká handrička, vlažná voda, jemný čistiaci prostriedok bez chlóru a alkoholu
Odporúčané mazanie	Silikónový tuk OKS 1110 alebo silikónový sprej OKS 1111
Pravidelná údržba	Mazajte všetky tesnenia a pohyblivé časti po 3 až 5 vyprázdneniach alebo mesačne
Dostupné príslušenstvo	Servisné dvierka SK4/SK5, tablety Dometic POWER CARE a GREEN CARE, rekonštrukčná súprava
Náhradné diely	Tesnenia, kolieska, poistka 7,5 A, k dispozícii u servisného strediska
Bezpečnosť	Nepoužívať nemrznúcu zmes, netriasť kazetou, prepravovať len ručne
Záruka	Zákonná, kontaktujte predajcu alebo výrobcu
Určené použitie	Pevná inštalácia v obytnom aute, prestavanom dodávkovom aute (okrem kúpeľne)

Často kladené otázky - CTW 4110 DOMETIC

Ako vyprázdniť kazetovú nádrž?

Vyberte kazetovú nádrž z jej uloženia, otvorte servisné dvierka, odomknite rukoväť a vytiahnite ju. Stlačte tlačidlo na odomknutie rukoväte, zatlačte ju, potom otočte nádrž a odskrutkujte uzáver. Použite vetracie tlačidlo na vyprázdnenie bez striekania. Po vyprázdnení opláchnite vodou.

Aký typ toaletného papiera použiť?

Použite špeciálny kempingový toaletný papier, rýchlo rozpustný, aby ste predišli upchatiu toalety.

Môžem použiť nemrznúce produkty?

Nie, nepoužívajte žiadnu nemrznúcu zmes. Poškodila by kazetovú toaletu. V zime chráňte toaletu pred mrazom alebo úplne vyprázdnite nádrže.

Ako čistiť a mazať tesnenia?

Pravidelne čistite tesnenia mäkkou handričkou a natierajte ich silikónovým tukom OKS 1110 alebo silikónovým sprejom OKS 1111. Pri prístupe k tesneniam postupujte podľa krokov demontáže kĺzačky.

Čo robiť, ak splachovanie nefunguje?

Najprv skontrolujte poistku (7,5 A) v riadiacej jednotke. Uistite sa, že kazeta je správne vložená a nie je plná. Skontrolujte elektrické napájanie. Ak problém pretrváva, kontaktujte servisné stredisko.

Ako vymeniť poistku?

Vypnite elektrické napájanie. Opatrne odstráňte riadiacu jednotku zo steny. Vymeňte automobilovú poistku 7,5 A umiestnenú na spodnej časti. Všetko zložte späť.

Aká je kapacita nádrže na čerstvú vodu?

Integrovaná nádrž na čerstvú vodu má kapacitu 7 litrov pre model CTW 4110.

Môžu byť toalety inštalované v kúpeľni?

Nie, model CTW 4110 nie je určený na inštaláciu v kúpeľni. Iba model CT 4050 je.

Ako pripraviť toaletu na zimu?

Úplne vyprázdnite nádrž na čerstvú vodu, kazetovú nádrž a systém prívodu vody. Dôkladne vyčistite, stlačte splachovanie, kým nezmizne voda, potom vypnite elektrické napájanie. Nechajte odtokovú hadicu otvorenú na vysušenie.

Kde nájsť výrobný štítok?

Výrobný štítok sa nachádza vnútri rámu kazety, po vybratí kazetovej nádrže. Pre servisné stredisko si zaznamenajte model, číslo produktu a sériové číslo.

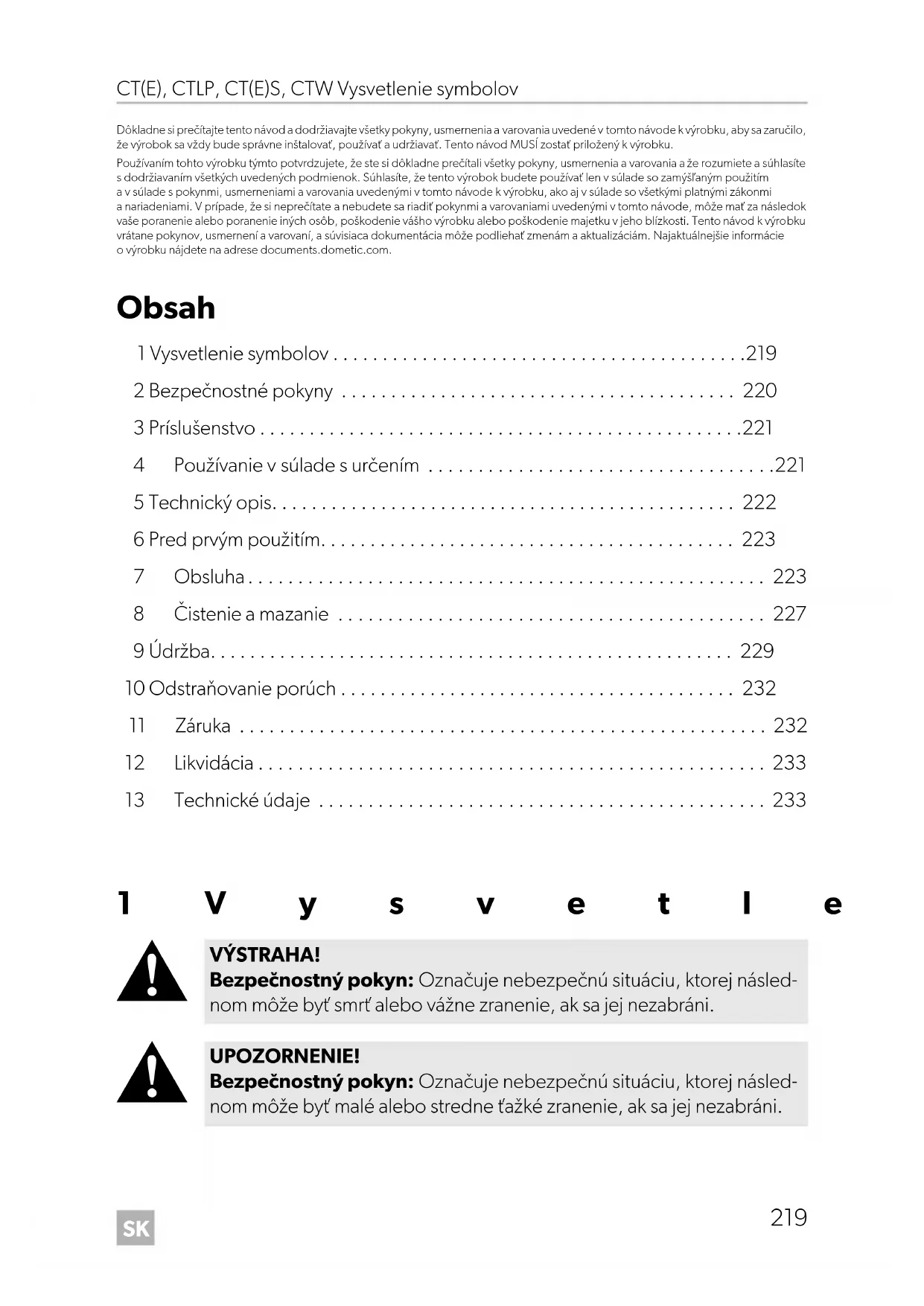

NÁVOD NA OBSLUHU CTW 4110 DOMETIC

BezpečnostnéPokyn: Oznacuje nebezpečné situáciu, ktoraj násled-nommözebytsmrt'alebovažne zranenie,ak sa jej nezabrámni.

UPOZORNENIE!

Bezpečnostnépolyn: Oznacuje nebezpečné situáciu, ktorej násled-nom moleže byt' malé alebo stredne tázéké zranenie, ak sa jej nezabrani.

POZOR!

Oznacuje situáciu, ktoraj následnommöze byt poškodenie majetku, ak sa jej nezabrani.

POZNÁMKA

VYSTRAHA! Nedodrzanie tychto varovani moze mat'za následok smr't alebo vázne poranenie.

• Toto zariadenie smú používat deti od 8 rokov a osoby so znízenými psychickymi, zmyslovými alebo mentalnymi schopnost'am i a vedomost'am, ked'sú pod dozorom alebo ked' boli poucené o bezpečnom používaní zariadenia a chapu, aké riziká z toho vyplývajú.
• Deti sa nesmú hrat' so zariadením.
• Čistenie a beznú udrzbu nesmú vykonávat' deti bez dozoru.

POZOR! Nedodrzanie tychto pokynovmöze mat'za následok poškodenie zariadenia.

• Netraste kazetovou nádržou príliš silno.
• Nevesajte kazetovú nádrž kvóli preprave na bicykel ani na iné vozidlo.
• Nepoužívajte Žiadne prostriedky na ochranu proti mrazu. Tieto prostriedky možu poskodit' kazetovú toaletu.
• Toaleta je určença pre osoby s maximálnu telesnou hmotnostou 130 kg.

2.2 Použitie sanitárnych prisad

UPOZORNENIE! Nedodržanie tychto upozorneni moze mat' za následok drobné alebo stredne tăzké poranenie.

• Pred použitím sanitárnych prisad pri používaní a Čistení toalety doržujtePokyny pre použitie na priloženom obale.

3 P r i s l u š e n

Vymenná suprava Dometic – Súprava na výmenu

9600000458

Na weabovej stranke Dometic (pozri zadnu stranu) najdete d'alsie informacia o sanitarnom prisluosenstve.

Kazetová toaleta je určena na montáž a používanie vrekreačných vozidlach, akonapriklad dodávky alebo karavany.

Kazetové toalety 4050 sa možu montovat' v sanitárnej bunke. Kazetové toalety 4110 nie su určené na montáž v sanitárnej bunke.

Tento vyrobok je vhodný iba na použitie na zamysl'aný učel a použitie v súlade s týmto námodom.

Tento námod obsahuje informácie, ktoré su nevyhnutné pre správnu instaláciu a/alebo obsluhu vyrobku. Chybná instálacia a/alebo nasprávna obssluha āi údržba bude mať za následok neuspokojivý vykon a možnú poruchu.

Vyrobca nenesie Žiadnu zodpovednost' za akékol'vek poranenia Či škody na vyrobku spôsobené:

• Nesprávnou montážou alebo pripojením vrátane nadterného napătia

• Nesprávnou udržbou alebo použitím iných ako originálnych nahradných dielov poskytnutích vyrobcom

• Zmenami vyrobku bez vyslovného povolenia vyrobcu

• Použitím na iné účely než na účely opísané v navode

Spoločnost' Domatics si vyhradzuje právo na zmenu vzhl'adu a technickych parametrov vyrobku.

5 Technicky opis

Kazetová toaleta pozostáva z toalety, pevne namontovanej vo vozidle, a vyberatel'nej, pojazdnej kazety ako oppadovej nadrže. Kazeta je pristupná zvonku cz dvere. V závislosti od modelu je toaleta zásobovaná so splachovacouvodou z nadrže na Čerstvúvodu na bočnej strane vozidla alebo z nadrže integrovanej v telese.

Existuju nasledujuce modely toiletry:

CT4050, CT/CTE4110: Samostatná, bez nádrzej na vodu, bez konzoly
CT4050, CT/CTLP4110: Samostatná, bez nádrže na vodu, nízka konzola
CTS4050, CTS/CTES4110: Samostatná, bez nádrže na vodu, s konzolou
CT4050, CT/CTW4110: Samostatná, s nádržou na vodu v konzole

5.1 Opis componentov

Č. na obr. 1, strane 3	Legenda
1 Skriža pre kazetovú nádrž
2 Vyprázděnovací posúvač pre toaletné misu
3 T o a l e t
4 Veko a sedátko, otočné
5 K o n z o l
6 Kontrolné a ovládací panel
7 Nádrž na Čerstvú vodu (volitel'ná)
8 Iba modely CTLP, CTS, CTES, CTW: Nástenný držiak
9 Kazetová nádrž (kapacita 19 l)

5.2 Ovladacie a indikačné privky

Č. na obr. 2, strane 3	Legenda
1 Tlačidlo „Splachovanie"
2	Ukazovatel „Kazetová nádrž plná"
3	Iba modely CT, CTLP, CTS, CTW: Ukazovatel „Kazetová nádrž na 3/4 plná"
4	Iba modely CT, CTLP, CTS, CTW: Ukazovatel „Naplnit nádrž na Čerstvú vodu" (pri použití vlastnej nádrže na palube nemusi byt' principiálne pripojená)
5	Iba modely CT, CTLP, CTS, CTW: Ukazovatel „Vybrat kaze- tovú nádrž"

Skó rako začnete toaletu používat, vnućornú a vonkajšiu Čast'očistte mäkkou utierkou a vláznou vodou s jemným Čistiacim prostriedkom (pozri tiež kap. „Čistenie a mazanie" na strane 227).

7 O b s I u h a

Vybratie kazetovej nádrže (obr. 3, strane 4)

1. Otvorte servisné dvierka.

2. Zatlačte poistku nahor pre odblokovanie kazetovej nádrže.

3. Vytyahnite kazetovú nádrž zo skrinky kazety. Pri vyťahovani musité prekonat odpor.

Plenie kazetovej nádrže

1. Kazetovú nádrž postavte do zvislej polohy.
2. Otočte odtokovú trabku o cca 90^ nahor (obr. 4, strane 4).

POZNÁMKA

Vyhnite sa otočeniu odtokovej trubky o viac ako 90^ , v opacnom pri-padeMZe dojst'k jej uvolneniu (obr. 4, strane 4).

1. Odkrutte uzaver (obr. 5, strane 5).
2. Cez odtokovú trabku naplnte do kazetovej nádrze vodu (obr. 6, strane 5). V naklonenej polohe (napr. trvalý náklon vozidla) smie byt' kazeta napléná len do 3/4. Inak može dojst' k pretečeniu cz e odvizdušnenie.

Pridávanie sanitárnej prisady

1. Pri použití sanitárnych prisad dodržujte pokyny pre použitie na baleni.
2. Kazetovú nádrž postavte do zvislej polohy.
3. Otočte odtokovú trabku o cca 90^ nahor (obr. 4, strane 4).

POZNÁMKA

Vyhnite sa otočeniu odtokovej trubky o viac ako 90^ , v opačnom pri-padeMZe dojst' k jej uvol'neniu (obr. 4, strane 4).

1. Odkrú'te uzáver (obr. 5, strane 5).
2. Cez odtokovú trabku pridajte do kazetovej nádrže sanitárnu prisadu (obr. 6, strane 5). Riad'te sa námodom na použitie sanitárnej prisady.

Zasunutie kazetovej nádrže do skrinky kazety

POZOR! Nebezpečenstvo poškodenia

7.3 Používanie toalety

POZNÁMKA

• Bežný toaletné papier možu upchat'toiletu. Používajte špecialny, rychlo Rozpustné toaletné papier.
• Sanitárne prisady pre odpadovú nádrž rozkladajú fékálie a zabrañuju neprijjemnému zapachu.

• Posúvač musíbyt' poças jazdy zativorený a nad posúvačom sanesmie nachádžat' ziadna tekutina.

• Otvorte veko toalety (obr. 1, strane 6). Veko toalety zostane v polohe pri-bližne 70^

• Pred použitím stlăcte splachovacie tlacidlo ①, aby ste do misy (obr. 7 2, strane 6) vpustili malé množstvo vody.
• Potiahnite posúvač (obr. 7 3, strane 6)smerom dopredu. Posúvač nechajte počas použitia otvorený.
• Po použití znovu stlacte splachovacie tlacidlo ① pre splachnutie misy (obr. 1, strane 6). Iba modely CT, CTLP, CTS, CTW: Ked'sa rozsvieti indikator zostáva voda už len na niekol'ko použiti toalety.
• Zatvorte posúvač (obr. 8 2, strane 6).
• Zatvorte veko toalety (obr. 8 3, strane 6).

7.4 Vyprázdnenie kazetovej nádrže

Vyprázdnite kazetovú nádrž, ked'sa rozsvieti indikátor

1. Vyberte kazetovú nádrž (kap. „Vybratie kazetovej nádrže (obr. 3, strane 4)“ na strane 223).
2. Stlache odblokovacie tlacidlo v stredu rukovate a vytihnite rukovat' až na doraz smerom von (obr. 9, strane 7).

POZOR! Poškodenie telesa a koliesok

• Netraste kazetovou nádržou príliš silno.
• Nevesajte kazetovu nádrž kvôli preprave na bicykel ani na iné vozidlo.

• Neklad'te poças prepravy na kazetovu nádrž tázéké predmety.

• Odneste nádrž na najblizsie miesto urcené pre zneškodnenie.

• Stlacte odblokovacie tlacdido rukovate azasunte rukovat' naspat' do kazety.
• Postavte kazetovú nádrž do zvislej polohy a otočte odtokovú trubku o 90^ nahor (obr. 4, strane 4).

POZNÁMKA

Vyhnite sa otočeniu odtokovej rúrky o viac ako 90^ , v opačnom pripademоže dojst' k jej uvol'neniu.

1. Odkrutte uzaver (obr. 5, strane 5).
2. Držte kazetovú nádrž Jednou rukou za rukovat' (obr. 10 3, strane 7) a druhou rukou za posúvač (obr. 10 2, strane 7) tak, aby ste počas vyprázdnovania mohli stlačit' odvizdušnovacie tlacidlo (obr. 10 1, strane 7).
3. Stlacte odvzdušnovacie tlacdidlo, ked' odtoková rurka smeruju nadol.

Nádrž sa vyprázdni rovnomerne a bez striekania.
9. Po vyprázdneni dōkladne vypláchnite kazetovú nádržvodou.
10. Pridajte do kazety sanitarnu prisadu (kap. „Pridávanie sanitárnej prisady" na strane 224).
11. Očistte kolieska kazetovej nádrže od hrubej nečistoty, aby sa zabránilo škraban-com v telese kazety.

POZOR! Nebezpečenstvo poškodenia

Necistte vnutro kazetovej nadrze vysokotlakovym cistiicom. Plavak uka-zovatel'a vySky hladiny sa tymto moze poskodit'.

1. Zasunte kazetovú nádrž do skrinky kazety (kap. „Zasunutie kazetovej nádrže do skrinky kazety" na strane 224).

7.5 Polohovanie sedatka toalety

Sedatko toalety je mozné otáčat kontinuálne (obr. 11, strane 8).

7.6 Zimná prevadzka

POZOR! Nebezpečenstvo poškodenia

Nepoužívajte Žiadne prostriedky na ochranu proti mrazu. Prostriedky na ochranu proti mrazu možu poskodit kazetovú toaletu.

Kazetovú toaletu možete používat' aj v zime, pokial' sa toaleta a kazetová nádrž nachádzajú na nemrznúcom miesto.

Pokial'nie, vyprázdnite nádrž na Čerstvú vodu, kazetovú nádrž a vodovodné potrubi na privádzanie Čerstvej vody.

Týmto sa zabrani škodám hroziacim zamrznutím (kap. „Vyradenie z prevádzky" na strane 227).

7.7 Vyradenie z prevádzky

Uplne vyprzdnite nadrz na cerstvú vodu (volitelné prisluşenstvo) a vodovodnú sustavu, ak toaletu nebudete dlhsiu dobu používat'.

1. Toaletu dokladne vycistte (kap. „Cistenie a mazanie" na strane 227).
2. Stlacajte splachovacie tlacdldlo, kym sa vo vedeniach nenachadza ziadna voda.
3. Odpojte toaletu od napajania prudom.
4. Následne vyprázdnite kazetovú nádrž a dōkladne ju vypláchnite.
5. Vycistte kazetu. Nezatvarajte odtokovu rurku, aby sa kazetová nadrž mohla vysušit'.
6. Vyciste a namastite vsetky tesnenia a pohyblive diely toalety a kazetovej nadrze (kap. "Cistenie a mazanie" na strane 227) a toto opatrenie zopakujte pred opatovnym uvedenim do prevadzky.

8 Čistenie a mazanie

POZOR! Nebezpečenstvo poškodenia

• Cistiace prostriedky na toalety nesmú obsahovat'ani chló ani alko-hol.
• Nepoužívajte Žiadne ostre, zrinité przyp. sódu obsahujúce Čistiace prostriedky (žiadne abrazívine prostriedky), aby ste predišli zmenámmaterialu.
• Na cistenie nepoužívajte ziadne leštiace prostriedky.

Pravidelne Čistte a maje vsetky tesenia na toaete a kazetovej nadrži. Pri Častom používaní vykonávajte tuto Činnost' mesačne alebo po 3 - 5 vyprázdneniach kazety. Používajte suk alebo sprej na báze silikónu.

Vyrobca odporuca:

-Tuk: OKS 1110
-Silikónovy sprej: OKS 1111

Pravidelne Čistte vnútornú a vonkajšiu Časttoalety makkou utierkou a vlžnouvodou s jemným, bezfarebným Čistiacim prostriedkom. Následne umy tepovrchy Čistouvodou.

8.1 Mastenie tyci posuvača

UPOZORNENIE! Nebezpečenstvo pomliaždenia

Hrozí nebezpečenstvo pomliaždenia, ak sa pri Čistení alebo mazání zatrvorí posúvač (obr. 12, strane 8).

Nastriekajte tyče posúvača silikónovým sprejom (obr. 13, strane 9).

8.2 Mastenie kazetového tesnenia

1. Vyberte kazetovú nádrž a umiestnite ju na pevný podklad (obr. 14, strane 9).
2. Odistite rukovat' posuvača a vytiahnite ho (obr. 15, strane 9).
3. Otočte posúvač dol'ava a uvol'nite ho z kazety (obr. 16, strane 10).
4. Stiahnite kryt dozadu, aby bolo tesnenie pristupné (obr. 17, strane 10).
5. Očiste a namazte tesnenie.

UPOZORNENIE! Nebezpečenstvo pomliaždenia

Pri zatvarani krytu nesiahajte do otvoru.

1. Zatvorte kryt (obr. 21, strane 11).
2. Posúvač nasad'te spāt' na jeho miesto.

8.3 Čistenie bajonetového uzáveru a mastenie bajonetového tesnenia

1. Vyberte kazetovú nádrž a umiestnite ju na pevný podklad (obr. 14, strane 9).
2. Odistite rukovat' posuvača a vytiahnite ho (obr. 15, strane 9).

3. Otočte posúvač dol'ava a uvol'nite ho z kazety (obr. 16, strane 10).

4. Kompletne vyčiste bajonetový uzáver (obr. 22 1, strane 12).

V stavu pri dodani a po dlhsej odstavke sa da bajonetovy uzaver len tazkopadne uvol'niit.

1. Rovnomerne namastite bajonetové tesnenie (obr. 22 2, strane 12) so silikónovym tukom.
2. Posúvač nasad'te spāt' na Jeho miesto.

8.4 Mastenie O-krúžku vetrania kazety

1. Uvol'nite adaptor (obr. 23 1, strane 12) z kazety.
2. Teraz namastite iba nasadeny O-kruzok (obr. 2, strane 12) so silikónovym tukom.
3. Adaptér nasad'te spat' na jeho miesto.

9 Udržba

V tejto kapitole su opisané udrzbové prace, ktoré musí vykonávat' používatel'. Vsetky ostatné udrzbové a servisné prace nechajte vykonat' odborným personálom (pozridometic.com/contact).

Pri kontaktovani oddelenia služieb zákazníkom si poznačte nasledujúce udajě na typovom štíku:

• Model (Model Designation)
• Císló vyrobku (Product Number)
• Sérióve cislo (Serial No.)
  Kó d M L C (M L C)

POZNÁMKA

Po vybratí kazety najdete typový stitok na telese kazety.

Náhradné diely si možete obstarat' prostredníctvom oddelenia služieb zákazníkom príslušnej krajiny.

Kompletné príslušenstvo je dostupné v špecializovanom obchode. V pripeade otázok sa obratte priamo na špecializovaný obchod alebo vášho servisného partnera.

Vyrobca nepreberá Žiadne ručenie za škody, ktoré vznikné následkom nesprávněj alebo chybnej montáže.

Na výmenu veka a sedátka použite Výmennú supravu Domatic – Supravu na výmenu pre modely toalist CT 3000/CT 4000 (č. výr. 9600000458). Potrebné nastroje su súčastou supravy.

1. Uvol'nite sedatko toalety (obr. 24, strane 13).
2. Odoberte sedátko toalety (obr. 25, strane 13).
3. Umiestnite nové sedátko toalety a zatlačte ho nado, kým nezapadne na svoje miesto (obr. 26, strane 14).

9.3 Výmena kazetového tesnenia

1. Vyberte kazetovú nádrž a umiestnite ju na pevný podklad (obr. 14, strane 9).
2. Odistite rukovat' posuvača a vytihnite ho (obr. 15, strane 9).
3. Otočte posúvač dol'ava a uvol'nite ho z kazety (obr. 16, strane 10).
4. Stiahnite kryt dozadu, aby bolo tesnenie pristupné (obr. 17, strane 10).
5. Demontujte oporny kruzok a tesnenie (obr. 17, strane 10).

POZOR! Nebezpečenstvo poškodenia

Tesnenie musí rovnomerne priliehat' v otvore (obr. 18, strane 10), aby kazeta tesnila a posúvačom sa dalo l'ahko pohybovat'.

1. Nasad'te nové tesnenie (obr. 19, strane 11).
2. Nasad'te oporny kruzok (obr. 20, strane 11).
3. Namažte vsetky oblasti.

UPOZORNENIE! Nebezpečenstvo pomliaždenia

Pri zatvarani krytu nesiahajte do otvoru.

1. Zatvorte kryt (obr. 21, strane 11).
2. Posúvač nasad'te spat' na jeho miesto.

9.4 Výmena bajonetového tesnenia

1. Vyberte kazetovú nádrž a umiestnite ju na pevný podklad (obr. 14, strane 9).

2. Odistite rukovat' posuvača a vytihnite ho (obr. 15, strane 9).

3. Otočte posúvač doláva a uvol'nite ho z kazety (obr. 16, strane 10).

4. Odstrante stare tesnenie (obr. 22, strane 12).
5. Očiste bajonetový uzáver.
6. Nasad'te nové tesnenie.
7. Dbajte na to, aby nové tesnenie bolo rovnomerne uložené.
8. Posúvač nasad'te spat' na jeho miesto.
9. Namažte vsetky oblasti.

• Skór ako začnete, vypnite napájanie elektrickým prudom.

Iba modely CT,CTLP,CTS,CTW:

• Opatrne vytiahnite ovládaciu Jednotku zo stenového otvoru. Hrozínebezpečenstvo poranenia vyskakujúcimi pruzinami.

• Nadvihnite ovladaciu jegnotku pomocou vhodného nastroja a následne ju vytiahnite zo steny (obr. 27, strane 14).

• Vymente poistku (poistka vozidla: 7,5 A) na spodnej strane ovladacej jegnotky (obr. 27 1, strane 14).

9.6 Výmena koliesok na kazetovej nádrži

V pripe potreby je mozné Jednotlivo vymenit' kolieska na kazetovej nadrzi.

1. Povol'te pôvodné koliesko podl'á obrázku (obr. 28, strane 15).
2. Namontujte nové koliesko podl’a obrázku (obr. 28, strane 15).
3. Skontrolujte, cisakoliesko vol'ne otac.

Chybný magnetický ventil.

Vymente poistku (pozri kap.

"Vymena poistky v ovladacej\ jednotke" na strane 231).

Ak sa poruchy opakuju,
nechajte kvalifikovanú osobu,
aby skontrolovala elektrické spojenia.

Tesnenie je opotrebované.

Vymenit' kazetové tesnenie (pozri kap. „Vymena kazetového tesenia" na strane 230).

Iba modely CT,CTLP, CTS,CTW:

Plavák v kazetovej nádrži sa zasekol alebo je uchytený toaletným papierom.

Vycistit' plavak v kazete.

Ziadna indikácia vyšky hladiny (stavu naplenia).

11 Záruka

Plati zákonom stanovená záručná lehota. Ak je vyrobok poškodený, obratte sa na svojho predajcu alebo pobočku vyrobcu vo svojej krajine (pozri dometic.com/dealer).

Ak ziadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, kzaslanému produktu musite prilozit' nasledujúce Dokumenty:

• Kópiu fakrárysdátum o m kúpy ,
Dóvod reklamácie alebo opis chyby.

Pri likvidácii sanitárnych prisad pri používaní a Čistení toalety dodržujtePokyny pre použitie na priloženom obale.

13 Technické udaje

Vstupné napătie 12 V==
Spotreba energia	max. 2 A pri internom Čerpadle max. 5 A s externým Čerpadlom
Max. hmotnost' osoby 130 kg
Prevádková teplota 0 °C až +50 °C
Kapacita 19 I (kazetová nádrž)	7 I (nádrž na Čerstvú vodu, volitel'ná)
Skúšobná značka	CE N1 ECE R13

Aktuálne EU vyhlásenie o zhode pre vase zariadenie najdete na stránke prislušného výrobku na internetovej stránke dometic.com alebo sa obratte priamo na vyrobcu (pozrite dometic.com/dealer).

Tento vyrobek je vchodný pouze k určenému účelu a použití v souladu s tímto návodem.

5.2 Ovladaci a indikačné privky

Plnéni kazetové nádrzej

Vadný magnetický ventil.
