Tipo di prodotto	WC a cassetta per veicoli ricreazionali
Marca	Dometic
Modello	CTW 4110
Capacità del serbatoio a cassetta	19 litri
Capacità del serbatoio dell'acqua dolce integrato	7 litri
Alimentazione elettrica	12 V CC, 2 A max (pompa interna), 5 A max (pompa esterna)
Peso massimo dell'utente	130 kg
Temperatura di funzionamento	da 0 °C a +50 °C
Tipo di scarico	Elettrico, tramite pompa
Indicatori	Cassetta piena, 3/4 piena, serbatoio acqua dolce vuoto, cassetta rimossa
Materiale principale	Plastica (ABS, polipropilene)
Pulizia consigliata	Panno morbido, acqua tiepida, detergente delicato senza cloro né alcol
Lubrificazione consigliata	Grasso siliconico OKS 1110 o spray siliconico OKS 1111
Manutenzione periodica	Lubrificare tutte le guarnizioni e le parti mobili dopo 3-5 svuotamenti o mensilmente
Accessori disponibili	Porte di servizio SK4/SK5, pastiglie Dometic POWER CARE e GREEN CARE, kit di revisione
Ricambi	Guarnizioni, ruote, fusibile 7,5 A, disponibili presso il servizio assistenza
Sicurezza	Non usare antigelo, non agitare la cassetta, trasporto solo a mano
Garanzia	Legale, contattare il rivenditore o il produttore
Uso previsto	Installazione fissa in camper, furgone allestito (eccetto locale doccia)

Domande frequenti - CTW 4110 DOMETIC

Come svuotare il serbatoio a cassetta?

Rimuovere il serbatoio a cassetta dal suo alloggiamento, aprire la porta di servizio, sbloccare la maniglia e tirarla. Premere il pulsante di sblocco della maniglia, spingerla, quindi capovolgere il serbatoio e svitare il tappo. Utilizzare il pulsante di ventilazione per svuotare senza schizzi. Risciacquare con acqua dopo lo svuotamento.

Quale tipo di carta igienica usare?

Usare una carta igienica speciale per campeggio, rapidamente solubile, per evitare di intasare il WC.

Posso usare prodotti antigelo?

No, non usare nessun antigelo. Danneggerebbe il WC a cassetta. In inverno, proteggere il WC dal gelo o svuotare completamente i serbatoi.

Come pulire e lubrificare le guarnizioni?

Pulire regolarmente le guarnizioni con un panno morbido e lubrificarle con grasso siliconico OKS 1110 o spray siliconico OKS 1111. Seguire le fasi di smontaggio della guida per accedere alle guarnizioni.

Cosa fare se lo scarico non funziona?

Controllare prima il fusibile (7,5 A) nell'unità di comando. Assicurarsi che la cassetta sia ben inserita e non piena. Controllare l'alimentazione elettrica. Se il problema persiste, contattare il servizio assistenza.

Come sostituire il fusibile?

Spegnere l'alimentazione elettrica. Rimuovere delicatamente l'unità di comando dalla parete. Sostituire il fusibile automobilistico da 7,5 A situato sulla parte inferiore. Rimontare il tutto.

Qual è la capacità del serbatoio dell'acqua dolce?

Il serbatoio dell'acqua dolce integrato ha una capacità di 7 litri per il modello CTW 4110.

Si possono installare i WC in un locale doccia?

No, il modello CTW 4110 non è progettato per essere installato in un locale doccia. Solo il modello CT 4050 lo è.

Come preparare il WC per l'inverno?

Svuotare completamente il serbatoio dell'acqua dolce, il serbatoio a cassetta e il sistema di alimentazione dell'acqua. Pulire accuratamente, premere lo scarico finché non esce più acqua, quindi spegnere l'alimentazione elettrica. Lasciare il tubo di scarico aperto per asciugare.

Dove trovare la targhetta identificativa?

La targhetta identificativa si trova all'interno del telaio della cassetta, dopo aver rimosso il serbatoio a cassetta. Annotare il modello, il numero di prodotto e il numero di serie per il servizio assistenza.

MANUALE UTENTE CTW 4110 DOMETIC

Istruzioni per l'uso 95

Cassettoilet

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni DEVONO essere conservate insieme al prodotto.

Utilizzando il prodotto, l'utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicate. L'utente accetta di utilizzare questo prodotto solo per lo scopo e l'applicazione previsti e in conformità con le istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le leggi e i regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione, possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, si prega di visitare il sito documents.domaticom.com.

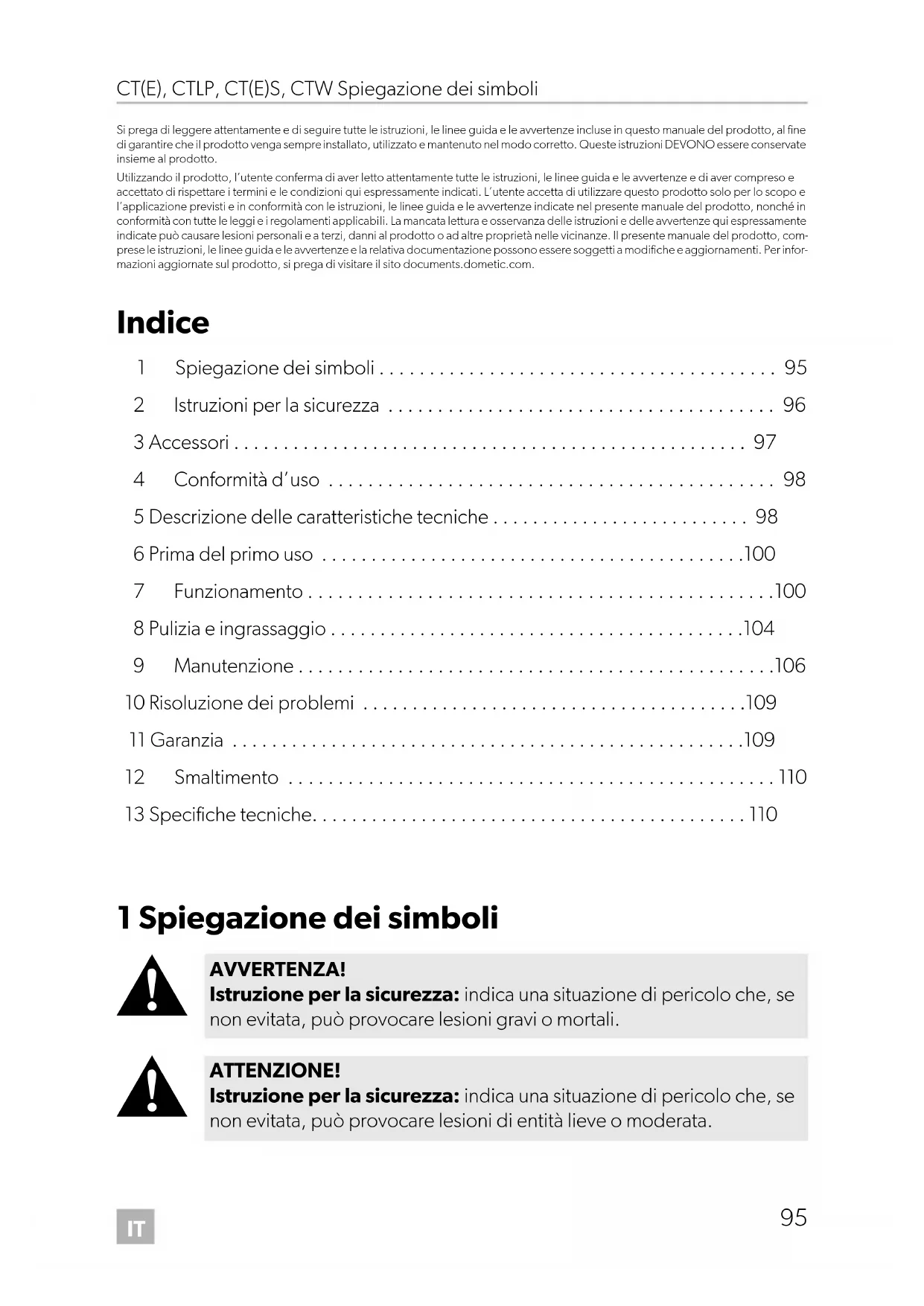

Indice

1 Spiegazione dei simboli 95 2 Istruzioni per la sicurezza 96 3 Accessori 97 4 Conformità d'uso 98 5 Descrizione delle caratteristiche tecniche 98 6 Prima del primo uso 100 7 Funzionamento 100 8 Pulizia e ingrassaggio 104 9 Manutenzione 106

10 Risoluzione dei problemi 109 11 Garanzia 109 12 Smaltimento 110 13 Specifiche tecniche 110

1 Spiegazione dei simboli

AVVERTENZA!

Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, può provocare lesioni gravi o mortali.

ATTENZIONE!

Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, può provocare lesioni di entità lieve o moderata.

AVVISO!

Indica una situazione di pericolo che, se non evitata, può provocare danni alle cose.

NOTA

Informazioni supplementari relative all'impiego del prodotto.

2 Istruzioni per la sicurezza

2.1 Sicurezza generale

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi.

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso e in grado di comprenderli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione non devono essere eseguite da bambini perché la presenza di un adulto.

AVVISO! La mancata osservanza di queste istruzioni può causare danni all'apparecchio.

• Non agitare eccessivamente il serbatoio a cassetta.
• Per trasportare il serbatoio a cassetta, non appenderlo a una bicicletta o a un altro veicolo.
• Non usare antigelo perché potrebbe danneggiare il WC a cassetta.
• Il WC può sostenere il peso di una persona fino a un massimo di 130 kg.

2.2 Utilizzo dei prodotti sanitari

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate.

• Conservare i prodotti sanitari lontano dalla portata dei bambini.

AVVISO! La mancata osservanza di queste istruzioni può causare danni all'apparecchio.

• Prima di utilizzare prodotti sanitari per l'igiene e la pulizia del WC, osservare le istruzioni per l'uso sulla confezione.

3 Accessori

Disponibili come accessori (non in dotazione):

Descrizione N. art.

Porta di servizio SK4 9104100197

Porta di servizio SK5 9104100202

Dometic POWER CARE TABS 9600000125

Dometic GREEN CARE TABS 9600000133

Dometic Renew Kit - Kit di sostituzione

9600000458

per i modelli CCT3000/CT4000

Sulla pagina web di Dometic (vedi retro) trovate ulteriori informazioni sugli accessori sanitari.

4 Conformità

Il WC a cassetta è destinato all'installazione e all'utilizzo in veicoli ricreativi come camper o caravan.

I WC a cassetta 4050 possono essere installati in un locale doccia. I WC a cassetta 4110 non sono progettati per essere installati in un locale doccia.

Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità con le presenti istruzioni.

Il presente manuale fornisce le informazioni necessarie per la corretta installazione e/o il funzionamento del prodotto. Un'installazione errata e/o un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto.

Il fabbricante non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:

• Montaggio o collegamento non corretti, compresa la sovratensione
• Manutenzione non corretta o uso di parti di ricambio diverse da quelle originali fornite dal fabbricante
• Modifiche al prodotto senza esplicita autorizzazione del fabbricante
• Impiego per scopi diversi da quelli descritti nel presente manuale

Domatici si riserva il diritto di modificare l'aspetto e le specifiche del prodotto.

5 Descrizione delle caratteristiche tecniche

Il WC a cassetta è composto di una unità fissata nel veicolo e di una cassetta come serbatoio di scarico estraibile e trasportabile. La cassetta è accessibile dall'esterno attraverso una porta. A seconda del modello, il WC riceve l'acqua per lo scarico dal serbatoio dell'acqua dolce del veicolo o da un serbatoio integrato nell'alimentazione.

Esistono i seguenti modelli della toilette:

• CT4050, CT/CTE4110: Staccato, con serbatoio dell'acqua, con console
• CTLP4050, CTLP4110: Staccato, senza serbatoio dell'acqua, console bassa; CTS 4050, CTS/CTES4110: Staccato, senza serbatoio dell'acqua, con console; CTW4050, CTW4110: Staccato, con serbatoio dell'acqua nella console

5.1 Descrizione dei componenti

N. nella fig. 1, pagina 3	Dicitura
1 Alloggiamento per il serbatoio a cassetta
2 Separatore per lo svuotamento della tazza del WC
3 Tazza del WC
4 Coperchio e sedile, ruotabili
5	C	o	n	s	o
6 Unità di controllo e di lavoro
7 Serbatoio dell'acqua dolce (opzionale)
8 Solo CTLP, CTS, CTES, CTW: Supporto da parete
9 Serbatoio a cassetta (capacità 19 l)
10 Porta di servizio (accessorio)
11 Solo CTW: Sportellino del serbatoio (sportellino richiudabile opzionale)

5.2 Elementi di lavoro e indicazione

N. nella fig. 2, pagina 3 Dicitura
1 Tasto "Scarico"
2 Indicazione "Serbatoio a cassetta pieno"
3	Solo CT, CTLP, CTS, CTW: Indicazione "Serbatoio a cassetta pieno per 3/4"
4	Solo CT, CTLP, CTS, CTW: Indicazione "Riempire serbatoio di acqua dolce" (nel caso del serbatoio del veicolo sostanzialmente non colle- gato)
5	Solo CT, CTLP, CTS, CTW: Indicazione "Serbatoio a cassetta estratto"

6 Prima del

Prima della messa in funzione del WC, pulirne l'interno e l'esterno con un panno morbido, acqua tiepida e un detergente non aggressivo (vedi anche capitolo "Pulizia e ingrassaggio" a pagina 104).

7 Funzionamento

7.1 Preparazione del serbatoio a cassetta

Estrazione del serbatoio a cassetta (fig. 3, pagina 4)

1. Aprire la porta di servizio.
2. Premere in alto la sicura per sbloccare il serbatoio.
3. Estrarre il serbatoio a cassetta dall'alloggiamento. All'estrazione deve essere superata una certa resistenza.

Riempimento del serbatoio a cassetta

1. Posizionare il serbatoio a cassetta diritto.
2. Ruotare il tubo di scarico di circa 90° verso l'alto (fig. 4, pagina 4).

NOTA

Evitare di ruotare il tubo di scarico oltre 90° poiché altrimenti potrebbe staccarsi (fig. 4, pagina 4).

1. Svitare il cappuccio di chiusura (fig. 5, pagina 5).
2. Riempire d'acqua il serbatoio a cassetta tramite il tubo di scarico (fig. 6, pagina 5).

In posizione inclinata (ad es. con il veicolo in pendenza) è possibile riempire la cassetta solo per 3/4 perché è possibile che l'acqua fuoriesca attraverso lo sfiato.

Come aggiungere il prodotto sanitario

1. Se si utilizzano prodotti sanitari, osservare le istruzioni per l'uso sulla confezione.
2. Posizionare il serbatoio a cassetta diritto.
3. Ruotare il tubo di scarico di circa 90° verso l'alto (fig. 4, pagina 4).

NOTA

Evitare di ruotare il tubo di scarico di altri 90° poiché altrimenti potrebbe staccarsi (fig. 4, pagina 4).

1. Svitare il cappuccio di chiusura (fig. 5, pagina 5).
2. Inserire un prodotto sanitario nel serbatoio a cassetta tramite il tubo di scarico (fig. 6, pagina 5). Osservare le istruzioni per l'uso del liquido sanitario.

Inserimento del serbatoio a cassetta nell'alloggiamento

AVVISO! Rischio di danni

Osservare che il serbatoio deve poter entrare agevolmente nell'alloggiamento. Assicurarsi che il serbatoio a cassetta non colpisca contro altri oggetti o componenti.

1. Spingere il serbatoio a cassetta nell'alloggiamento fino all'arresto. ✓ Il blocco del serbatoio a cassetta si innesta automaticamente quando il serbatoio viene spinto dentro.
2. Controllare che il serbatoio a cassetta sia ben fissato.
3. Chiudere e bloccare la porta di servizio.

7.2 Riempimento del serbatoio dell'acqua dolce (serbatoio integrato)

Riempire il serbatoio di acqua dolce tramite il bocchettone sul lato esterno del veicolo. La quantità dipende dal serbatoio utilizzato (la capacità del serbatoio integrato è di 7 litri per i modelli CTW4050 e CTW4110).

7.3 Utilizzo del WC

NOTA

• La comune carta igienica può intasare la Toilette. Utilizzare una carta igienica speciale a dissoluzione rapida.
• I prodotti sanitari per il serbatoio di scarico decompongono le feci ed evitano odori sgradevoli.
• Il separatore deve essere chiuso durante la marcia del veicolo e non devono trovarsi liquidi al di sopra di esso.
• Aprire il coperchio del WC (fig. 7 1, pagina 6). Il coperchio del WC rimane in una posizione di circa 70°.
• Prima dell'utilizzo del WC, azionare il tasto di scarico per far scendere un po' di acqua nella tazza (fig. 7 2, pagina 6).
• Tirare in avanti il separatore (fig. 7 3, pagina 6). Lasciare aperto il separatore durante l'utilizzo del WC.
• Al termine dell'utilizzo del WC, azionare nuovamente il tasto di scarico per pulire la tazza (fig. 8 1, pagina 6).

Solo CT, CTLP, CTS, CTW: se si accende l'indicazione, sono possibili solo pochi utilizzi del WC.

1. Chiudere il separatore (fig. 8 2, pagina 6).
2. Chiudere il coperchio del WC (fig. 3, pagina 6).

7.4 Svuotamento del serbatoio a cassetta

Svuotare il serbatoio a cassetta quando si accende l'indicazione.

1. Estrarre il serbatoio a cassetta (capitolo "Estrazione del serbatoio a cassetta (fig. 3, pagina 4)" a pagina 100).
2. Premere il tasto di sblocco al centro della maniglia ed estrarre la maniglia fino all'arresto (fig. 9, pagina 7).

AVVISO! Danni all'alloggiamento e ai rulli

• Non agitare eccessivamente il serbatoio a cassetta.
• Non appendere il serbatoio a cassetta a una bicicletta o a un altro veicolo durante il trasporto.
• Non appoggiare oggetti pesanti sul serbatoio a cassetta durante il trasporto.
• Portare il serbatoio al più vicino punto di smaltimento segnalato.
• Premere il tasto di sblocco della maniglia e spingere la maniglia dentro la cassetta.
• Mettere in piedi il serbatoio a cassetta e ruotare il tubo di scarico di 90° verso l'alto (fig. 4, pagina 4).

NOTA

Evitare di ruotare il tubo di scarico di altri 90° poiché altrimenti potrebbe staccarsi.

1. Svitare il cappuccio di chiusura (fig. 5, pagina 5).
2. Tenere il serbatoio a cassetta con una mano per la maniglia (fig. 10, pos. 3, pagina 7) e con l'altra sostenere il separatore (fig. 10, pos. 2, pagina 7), in modo tale da poter premere il pulsante di sfiato (fig. 10, pos. 1, pagina 7) durante lo svuotamento.
3. Premere il pulsante di sfiato quando il tubo di scarico è rivolto verso il basso.

Il serbatoio si svuota regolarmente e senza spruzzi. 9. Risciacquare accuratamente con acqua il serbatoio a cassetta dopo lo svuotamento. 10. Aggiungere nella cassetta un prodotto sanitario (capitolo "Come aggiungere il prodotto sanitario" a pagina 100). 11. Pulire le rotelle del serbatoio a cassetta dallo sporco più grossolano per evitare graffi nell'alloggiamento della cassetta.

AVVISO! Rischio di danni

Non pulire l'interno del serbatoio a cassetta con un'idropulitrice. Il galleggiante per l'indicazione del livello di riempimento potrebbe danneggiarsi.

1. Spingere il serbatoio a cassetta nell'alloggiamento (capitolo "Inserimento del serbatoio a cassetta nell'alloggiamento" a pagina 101).

7.5 Posizionamento del sedile del WC

Il sedile del WC può essere ruotato in modo continuo (fig. 11, pagina 8).

7.6 Utilizzo durante l'inverno

AVVISO! Rischio di danni

Non usare antigelo. L'antigelo può danneggiare il WC a cassetta.

Potete utilizzare la toilette a cassetta anche d'inverno, fintanto che la toilette e il serbatoio a cassetta si trovano in zone non esposte al gelo.

In caso contrario, svuotare il serbatoio di acqua dolce, il serbatoio a cassetta e il tubo dell'alimentazione di acqua dolce.

In questo modo si evitano danni per congelamento (capitolo "Messa fuori servizio" a pagina 104).

7.7 Messa fuori servizio

Svuotare completamente il serbatoio dell'acqua dolce (accessorio opzionale) e il sistema di tubi di acqua se non si utilizza il WC per molto tempo.

1. Pulire accuratamente il WC (capitolo "Pulizia e ingrassaggio" a pagina 104).
2. Attivare il pulsante di scarico fino a che non si trovi più acqua nei tubi.
3. Interrompere l'alimentazione di acqua verso la toilette.
4. Svuotare quindi il serbatoio a cassetta e risciacquarlo accuratamente.
5. Pulire la cassetta. Non chiudere il tubo di scarico per permettere al serbatoio a cassetta di asciugarsi.
6. Pulire e ingrassare tutte le guarnizioni e le parti mobili del WC e del serbatoio a cassetta (capitolo "Pulizia e ingrassaggio" a pagina 104) e ripetere l'operazione prima di rimettere in funzione il WC.

8 Pulizia e ingrassaggio

AVVISO! Rischio di danni

• I detergenti per la toilette non devono contenere né cloro né alcol.
• Per evitare alterazioni al materiale, non utilizzare oggetti per la pulizia appuntiti, granulosi o con contenuto di soda (nessun abrasivo).
• Per la pulizia non utilizzare prodotti per lucidare.

▶ Pulire e ingrassare regolarmente tutte le guarnizioni della toilette e del serbatoio a cassetta. Eseguire queste operazioni una volta al mese in caso di uso frequente o dopo 3-5 svuotamenti della cassetta. Utilizzare grasso o spray a base di silicone.

Il produttore raccomanda: - Grasso: OKS 1110 - Spray al silicone: OKS 1111

▶ Pulire regolarmente l'interno e l'esterno del WC con un panno umido, acqua tiepida e un detergente incolore non aggressivo. Risciacquare le superfici con acqua pulita.

8.1 Ingrassaggio delle aste del separatore

ATTENZIONE! Pericolo di schiacciamento

C'è pericolo di schiacciamento se il separatore viene chiuso durante la pulizia o l'ingrassaggio (fig. 12, pagina 8).

Il separatore è facile da muovere se viene ingrassato regolarmente.

▶ Spruzzare sulle aste del separatore uno spray al silicone (fig. 13, pagina 9).

8.2 Ingrassaggio della guarnizione della cassetta

1. Estrarre il serbatoio a cassetta e posizionarlo su una base solida (fig. 14, pagina 9).
2. Sbloccare la maniglia del separatore ed estrarla (fig. 15, pagina 9).
3. Ruotare il separatore in senso antiorario e sganciarlo dalla cassetta (fig. 16, pagina 10).
4. Spingere indietro la copertura per poter accedere alla guarnizione (fig. 17, pagina 10).
5. Pulire e ingrassare la guarnizione.

ATTENZIONE! Pericolo di schiacciamento.

Non toccare le aperture quando si chiude la copertura.

1. Chiudere la copertura (fig. 21, pagina 11).
2. Riposizionare il separatore.

8.3 Pulizia della chiusura a baionetta e ingrassaggio della guarnizione a baionetta

1. Estrarre il serbatoio a cassetta e posizionarlo su una base solida (fig. 14, pagina 9).
2. Sbloccare la maniglia del separatore ed estrarla (fig. 15, pagina 9).
3. Ruotare il separatore in senso antiorario e sganciarlo dalla cassetta (fig. 16, pagina 10).
4. Pulire la chiusura a baionetta (fig. 22 1, pagina 12) sul separatore.

La chiusura a baionetta è difficile da allentare quando il dispositivo è ancora nuovo o dopo un lungo periodo di inutilizzo.

1. Ingrassare omogeneamente la guarnizione della baionetta (fig. 22 2, pagina 12) con grasso al silicone.
2. Riposizionare il separatore.

8.4 Ingrassaggio dell'O-ring dell'aerazione della cassetta

1. Scollegare l'adattatore (fig. 23 1, pagina 12) dalla cassetta.
2. Ingrassare solo l'O-ring inserto (fig. 23 2, pagina 12) con grasso al silicone.
3. Riposizionare l'adattatore.

9 Manutenzione

In questo capitolo sono descritti i lavori di manutenzione che possono essere eseguiti dall'utente. Far eseguire tutti gli altri interventi di manutenzione e assistenza da personale qualificato (vedi dometic.com/contact).

Per il contatto con il Servizio Assistenza Clienti, prendere nota dei seguenti dati nella targhetta:

• Modello (Model Designation) - Numero del prodotto (Product Number) - Numero di serie (Serial No.)
• Codice MLC (MLC)

NOTA

Trovate la targhetta nell'alloggiamento della cassetta quando questa viene estratta.

9.1 Come ottenere le parti di ricambio

I pezzi di ricambio possono essere acquistati presso il Servizio Assistenza Clienti del rispettivo paese.

Tutti gli accessori sono disponibili presso i rivenditori specializzati. In caso di domande rivolgetevi direttamente ai rivenditori specializzati o al punto di assistenza.

9.2 Smontaggio / sostituzione del coperchio e del coperchio

NOTA

Il produttore non si assume responsabilità per danni causati da un montaggio errato o difettoso.

Per la sostituzione di coperchio e sedile, utilizzare il Domatic Renew Kit - Kit di sostituzione per i modelli di WC CT 3000/CT 4000 (Numero articolo 9600000458). Gli attrezzi necessari sono inclusi nel kit.

1. Sganciare il sedile del WC (fig. 24, pagina 13).
2. Rimuovere il sedile del WC (fig. 25, pagina 13).
3. Posizionare il nuovo sedile del WC e spingerlo verso il basso finché non si blocca in posizione (fig. 26, pagina 14).

9.3 Sostituzione della guarnizione della cassetta

1. Estrarre il serbatoio a cassetta e posizionarlo su una base solida (fig. 14, pagina 9).
2. Sbloccare la maniglia del separatore ed estrarla (fig. 15, pagina 9).
3. Ruotare il separatore in senso antiorario e sganciarlo alla cassetta (fig. 16, pagina 10).
4. Spingere indietro la copertura per poter accedere alla guarnizione (fig. 17, pagina 10).
5. Smontare l'anello di sostegno e la guarnizione (fig. 17, pagina 10).

AVVISO! Rischio di danni

La guarnizione deve poggiare in modo uniforme sull'apertura (fig. 18, pagina 10), in modo tale che la cassetta si chiuda ermeticamente e sia facile muovere il separatore.

1. Inserire la nuova guarnizione (fig. 19, pagina 11).
2. Inserire l'anello di sostegno (fig. 20, pagina 11).
3. Ingrassare tutte le aree.

ATTENZIONE! Pericolo di schiacciamento

Non toccare l'apertura quando si chiude la copertura.

1. Chiudere la copertura (fig. 21, pagina 11).
2. Riposizionare il separatore.

9.4 Sostituzione della guarnizione a baionetta

1. Estrarre il serbatoio a cassetta e posizionarlo su una base solida (fig. 14, pagina 9).
2. Sbloccare la maniglia del separatore ed estrarla (fig. 15, pagina 9).
3. Ruotare il separatore in senso antiorario e sganciarlo dalla cassetta (fig. 16, pagina 10).
4. Rimuovere la vecchia guarnizione (fig. 22, pagina 12).
5. Pulire la chiusura a baionetta.
6. Inserire la nuova guarnizione.
7. Fare attenzione che la nuova guarnizione sia posizionata in modo uniforme nella sede.
8. Riposizionare il separatore.
9. Ingrassare tutte le aree.

9.5 Sostituzione del fusibile nell'unità di comando

ATTENZIONE! Rischio di lesioni

• Prima di iniziare, scollegare la tensione di alimentazione.

Solo CT, CTLP, CTS, CTW:

• Estrarre con cautela l'unità di lavoro dall'apertura nella parete. Esiste il pericolo di lesioni provocato dal rimbalzo delle molle.
• Sollevare l'unità di comando con un attrezzo adeguato ed estrarla dalla staffa o dalla parete (fig. 27, pagina 14).
• Sostituire il fusibile (fusibile auto: 7,5 A) sul lato inferiore dell'unità di comando (fig. 27 1, pagina 14).

9.6 Sostituzione delle rotelle del serbatoio a cassetta

Le rotelle del serbatoio a cassetta, se necessario, possono essere sostituite singolarmente:

1. Scollegare la rotella vecchia nel modo rappresentato (fig. 28, pagina 15).
2. Montare la rotella nuova nel modo rappresentato (fig. 28, pagina 15).
3. Controllare che la rotella giri liberamente.

10 Risoluzione dei problemi

Guasto | Possibile causa | Soluzione

Lo scarico non funziona più. Fusibile guasto.	Cassetta non inserita.	Sostituire il fusibile (vedi capitolo "Sostituzione del fusibile nell'unità di comando" a paglia 108).
	Cassetta piena.	In caso di guasti ripetuti, far controllingi elegamenti elettrici da personale qualificato.
	Alimentazione elettrica non disponibile.
	Elettronica guasta.
	Pompa guasta.	Sostituzione dei componentiGUasti.
	Valvola magnetica guasta.
	Il filtrlo della valvola magne-tica è sporco.
Serbatoio a cassetta non a tenuta.	Guarnizione usurata. Sostituire	la guarnizione della cassetta (vedi capitolo "Sostituzione della guarnizione della cassetta" a paglia 107).
Solo CT, CTLP, CTS, CTW: Non si accende la spia del livello di riempimento.	Il galleggiante nel serbatoio a cassetta si è bloccato o si è intasato con la carta igienica.	Pulire il galleggiante nella cas-setta.Non utilizzato l'idropuli-trice!

11 Garanzia

Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare il rivenditore di fiducia o la filiale del fabbricante nel proprio Paese (vedi dometic.com/dealer).

Per la gestione della riparazione e della garanzia è necessario inviare la seguente documentazione insieme al prodotto:

• Una copia della ricevuta con la data di acquisto,
• Il motivo della richiesta o la descrizione del guasto.

Tenere presente che le riparazioni eseguite in autonomia o da personale non professionista possono avere conseguenze sulla sicurezza e invalidare la garanzia.

12 Smaltimento

Smaltire il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio.

Consultare il centro locale di riciclaggio o il rivenditore specializzato per informazioni su come smaltire il prodotto secondo le norme sullo smaltimento applicabili.

AVVISO! Danni ambientali

Per smaltire prodotti sanitari per l'igiene e la pulizia del WC, osservare le istruzioni per l'uso sulla confezione.

13 Specifiche tecniche

Tensione di ingressso 12 V-
Consumo di corrente max 2 A con pompa interna max 5 A con pompa esterna
Peso massimo della persona 130 kg
Temperatura di esercizio 0 °C	+50 °C
Capienza 19 I (serbatoio a cassetta)	7 I (serbatoio di acqua dolce, opzionale)
Marchio di collaudio	CE N1 ECFER13

Per consultare l'attuale dichiarazione di conformità UE del dispositivo, visitare la pagina del relativo prodotto sul sito dometic.com oppure contattare direttamente il fabbricante (vedi dometic.com/dealer).
