CTW 4110 - Toilette DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Toilettes à cassette pour véhicules de loisirs
Marque	Dometic
Modèle	CTW 4110
Capacité du réservoir à cassette	19 litres
Capacité du réservoir d'eau douce intégré	7 litres
Alimentation électrique	12 V DC, 2 A max (pompe interne), 5 A max (pompe externe)
Poids maximal de l'utilisateur	130 kg
Température de fonctionnement	0 °C à +50 °C
Type de chasse	Électrique, par pompe
Indicateurs	Cassette pleine, 3/4 pleine, réservoir d'eau douce vide, cassette retirée
Matériau principal	Plastique (ABS, polypropylène)
Nettoyage recommandé	Chiffon doux, eau tiède, détergent doux sans chlore ni alcool
Lubrification recommandée	Graisse silicone OKS 1110 ou spray silicone OKS 1111
Entretien périodique	Lubrifier tous les joints et pièces mobiles après 3 à 5 vidanges ou mensuellement
Accessoires disponibles	Portes de service SK4/SK5, pastilles Dometic POWER CARE et GREEN CARE, kit de remise à neuf
Pièces détachées	Joints, roues, fusible 7,5 A, disponibles auprès du SAV
Sécurité	Ne pas utiliser d'antigel, ne pas agiter la cassette, transport uniquement à la main
Garantie	Légale, contacter le revendeur ou fabricant
Utilisation prévue	Installation fixe dans camping-car, fourgon aménagé (sauf salle d'eau)

FOIRE AUX QUESTIONS - CTW 4110 DOMETIC

Comment vider le réservoir à cassette ?

Retirez le réservoir à cassette de son logement, ouvrez la porte de service, déverrouillez la poignée et tirez-la. Appuyez sur le bouton de déverrouillage de la poignée, poussez-la, puis retournez le réservoir et dévissez le capuchon. Utilisez le bouton de ventilation pour vidanger sans éclaboussures. Rincez à l'eau après vidange.

Quel type de papier toilette utiliser ?

Utilisez un papier toilette spécial camping, rapidement soluble, pour éviter de boucher les toilettes.

Puis-je utiliser des produits antigel ?

Non, n'utilisez aucun antigel. Cela endommagerait les toilettes à cassette. En hiver, protégez les toilettes du gel ou videz complètement les réservoirs.

Comment nettoyer et lubrifier les joints ?

Nettoyez régulièrement les joints avec un chiffon doux et lubrifiez-les avec de la graisse silicone OKS 1110 ou un spray silicone OKS 1111. Suivez les étapes de démontage de la glissière pour accéder aux joints.

Que faire si la chasse d'eau ne fonctionne pas ?

Vérifiez d'abord le fusible (7,5 A) dans l'unité de commande. Assurez-vous que la cassette est bien insérée et qu'elle n'est pas pleine. Contrôlez l'alimentation électrique. Si le problème persiste, contactez le SAV.

Comment remplacer le fusible ?

Coupez l'alimentation électrique. Retirez délicatement l'unité de commande du mur. Remplacez le fusible automobile de 7,5 A situé sur la partie inférieure. Remontez le tout.

Quelle est la capacité du réservoir d'eau douce ?

Le réservoir d'eau douce intégré a une capacité de 7 litres pour le modèle CTW 4110.

Peut-on installer les toilettes dans une salle d'eau ?

Non, le modèle CTW 4110 n'est pas conçu pour être installé dans une salle d'eau. Seul le modèle CT 4050 l'est.

Comment préparer les toilettes pour l'hiver ?

Videz complètement le réservoir d'eau douce, le réservoir à cassette et le système d'alimentation en eau. Nettoyez soigneusement, appuyez sur la chasse jusqu'à ce qu'il n'y ait plus d'eau, puis coupez l'alimentation électrique. Laissez le tuyau d'évacuation ouvert pour sécher.

Où trouver la plaque signalétique ?

La plaque signalétique se trouve à l'intérieur du bâti de la cassette, après avoir retiré le réservoir à cassette. Notez le modèle, le numéro de produit et le numéro de série pour le SAV.

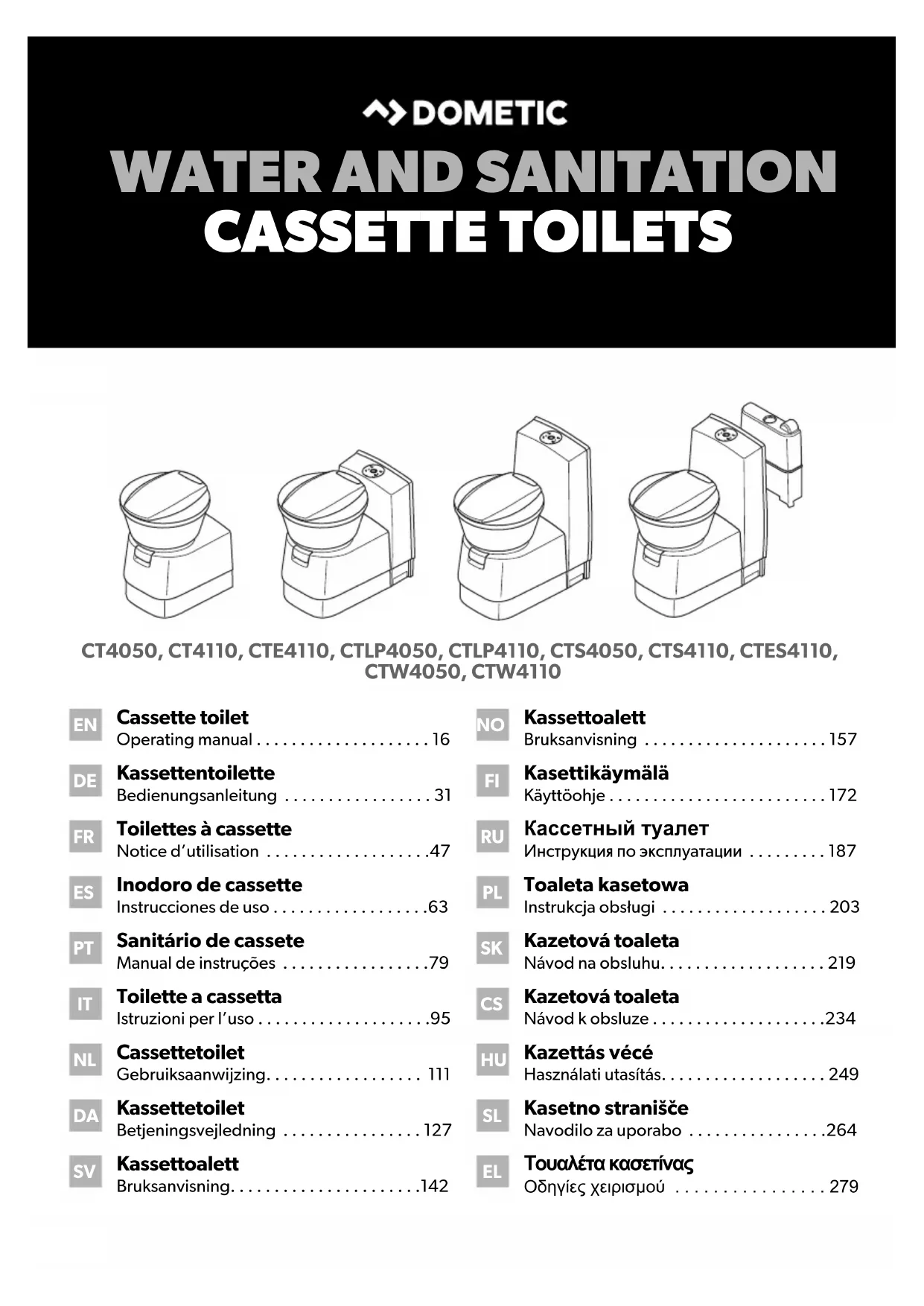

MODE D'EMPLOI CTW 4110 DOMETIC

Toilettes à cassette

Notice d'utilisation 47

Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin d'installer, d'utiliser et d'entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit.

En utilisant ce produit, vous confirmez expressément avoir lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée, pourrait faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, veuillez consulter le site documents.dometic.com.

Sommaire

1 Signification des symboles 47 2 Consignes de sécurité 48 3 Accessoires 49 4 Usage conforme 50 5 Description technique 50 6 Avant la première utilisation 52 7 Utilisation 52 8 Nettoyage et lubrification 56 9 Maintenance 58 10 Dépannage 61 11 Garantie 61 12 Mise au rebut 62 13 Caractéristiques techniques 62

1 Signification des symboles

AVERTISSEMENT!

Consignes de sécurité : indiquent une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves, voire mortelles.

ATTENTION!

Consignes de sécurité : indiquent une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures légères ou de gravité modérée.

AVIS!

Indiquent une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.

REMARQUE

Informations complémentaires sur l'utilisation de ce produit.

2 Consignes de sécurité

2.1 Sécurité générale

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou ont reçu des instructions sur l'utilisation de l'appareil en toute sécurité et comprennent les risques impliqués.
• Les enfants ne doivent pas jouer avec cet appareil.
• Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

AVIS ! Le non-respect de cette mise en garde peut entraîner des dommages à l'appareil.

• N'agitez pas fortement le réservoir de la cassette.
• N'accrochez pas le réservoir de la cassette à une bicyclette ou à d'autres véhicules pour le transport.
• N'utilisez aucun antigel. Ces produits peuvent endommager les toilettes à cassette.
• Les toilettes sont conçues pour les personnes pesant jusqu'à 130 kg.

2.2 Utilisation d'additifs sanitaires

ATTENTION ! Le non-respect de ces mises en garde peut entraîner des blessures légères ou modérées.

• Stockez les additifs sanitaires afin que les enfants ne puissent pas y accéder.

AVIS ! Le non-respect de cette mise en garde peut entraîner des dommages à l'appareil.

• En cas d'usage de produits sanitaires lors de l'utilisation et du nettoyage des toilettes, suivez les instructions figurant sur l'emballage.

3 Accessoires

Disponibles comme accessoires (non compris dans la livraison) :

Description N° d'article

Porte de service SK4 9104100197

Port de service SK5 9104100202

Dometic POWER CARE TABS 9600000125

Dometic GREEN CARE TABS 9600000133

Kit de remise à neuf Dometic - Pièces de rechange

9600000458

pour modèles de toilettes CT 3000/CT 4000

Sur le site Dometic (voir au verso), vous trouverez plus d'informations sur les accessoires sanitaires.

4 Usage

Les toilettes à cassette sont prévues pour une installation et une utilisation dans les véhicules de loisirs, tels que les fourgons aménagés ou les camping-cars.

Les toilettes à cassette 4050 peuvent être installées dans une salle d'eau. Les toilettes à cassette 4110 ne sont pas conçues pour être installées dans une salle d'eau.

Ce produit convient uniquement à l'usage et à l'application prévus, conformément aux instructions générées.

Ce manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.

Le fabricant décline toute responsabilité en cas de blessure ou de dégâts sur le produit résultant :

D'un montage ou d'un raccordement incorrect, y compris d'une surtension - D'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant - De modifications apportées au produit sans autorisation explicite du fabricant - D'usages différents de ceux décrits dans ce manuel.

Domatic se réserve le droit de modifier l'apparence et les spécifications produit.

Les toilettes à cassette comprennent des toilettes installées de façon permanente dans le véhicule et une cassette mobile et amovible, servant de réserve d'eaux usées. La cassette est accessible depuis l'extérieur par une porte. Selon le modèle, les toilettes sont alimentées en eau de rinçage depuis la réserve d'eau douce côté véhicule ou une réserve intégrée au bâti.

Les modèles de toilettes suivants sont disponibles :

CT4050, CT/CTE4110 : Détaché, sans réservoir d'eau, sans console - CTLP4050, CTLP4110 : Détaché, sans réservoir d'eau, console basse - CTS4050, CTS/CTES4110 : Détaché, sans réserve d'eau, avec console - CTW4050, CTW4110 : Détaché, avec réservoir d'eau dans la console.

5.1 Description des composants

No. dans fig. 1, page 3	Inscription
1 Bât i pour réservoir à cassette
2 Glissière de vidange de la cuvette des toilettes
3 Cuvette de toilettes
4 Couvercle et lunette, pivotants
5 C o n s o l
6 Panneau de commande et de contrôle
7 Réservoir d'eau douce (en option)
8 CTLP, CTS, CTES, CTW uniquement : Fixation murale
9 Réservoir à cassette (capacité 19 l)
10 Trappe d'entretien (accessoire)
11 Uniquement CTW : Clapet du réservoir (clapet du réservoir refer-mable en option)

5.2 Éléments de commande et d'affichage

No. dans fig. 2, page 3	Inscription
1 Touche « Ringage »
2 Affichage « Réservoir à cassette plein »
3	CT, CTLP, CTS, CTW uniquement : Affichage « Réservoir à cassette plein aux 3/4 »
4	CT, CTLP, CTS, CTW uniquement : Affichage « Remplir le réservoir d'eau douce »(n'est pas nécessairement raccordé en cas d'utilisation du réservoir du bateau)
5	CT, CTLP, CTS, CTW uniquement : Affichage « Réservoir à cassette retire »

6 Avant la première utilisation

Avant de mettre vos toilettes en marche, nettoyez l'intérieur et l'extérieur avec un chiffon doux et de l'eau tiède mélangée à un détergent doux (voir aussi chapitre « Nettoyage et lubrification », page 56).

7 Utilisation

7.1 Préparation du réservoir à cassette

Retrait du réservoir à cassette (fig. 3, page 4)

1. Ouvrez la porte de service.
2. Appuyez sur le verrouillage vers le haut pour déverrouiller le réservoir à cassette.
3. Retirez le réservoir à cassette du boîtier de la cassette. Lors du retrait, il faut surmonter une résistance.

Remplissage du réservoir à cassette

1. Mettez le réservoir à cassette en position droite.
2. Tournez le tuyau d'évacuation d'environ 90° vers le haut (fig. 4, page 4).

REMARQUE

Évitez de tourner le tuyau d'évacuation de plus de 90°, car il pourrait se détacher (fig. 4, page 4).

1. Dévissez le capuchon (fig. 5, page 5).
2. Remplissez le réservoir à cassette d'eau via le tuyau d'évacuation (fig. 6, page 5).

En position inclinée (p. ex. inclinaison permanente du véhicule), la cassette peut être remplie seulement aux 3/4. Sinon, un débordement est possible par l'évent.

Ajout d'un produit sanitaire

1. En cas d'utilisation de produits sanitaires, suivez les instructions figurant sur l'emballage.
2. Mettez le réservoir à cassette en position droite.
3. Tournez le tuyau d'évacuation d'environ 90° vers le haut (fig. 4, page 4).

REMARQUE

Évitez de tourner le tuyau d'évacuation de plus de 90°, car il pourrait se détacher (fig. 4, page 4).

1. Dévissez le capuchon (fig. 5, page 5).
2. Ajoutez un produit sanitaire dans le réservoir à cassette via le tuyau d'évacuation (fig. 6, page 5). Tenez compte des instructions d'utilisation du produit sanitaire.

Insertion du réservoir à cassette dans le bâti de la cassette

AVIS ! Risque d'endommagement

Veillez à ce que le réservoir à cassette s'insère facilement dans le boîtier de la cassette. Assurez-vous que le réservoir à cassette ne rencontre pas d'autres objets ou composants.

1. Insérez le réservoir à cassette dans le bâti de la cassette, jusqu'à la butée. ✓ Le verrouillage du réservoir à cassette se ferme de lui-même lors de l'insertion.
2. Contrôlez la fixation correcte du réservoir à cassette.
3. Fermez et verrouillez la porte de service.

7.2 Remplissage du réservoir d'eau douce (réservoir intégré)

▸ Remplissez le réservoir d'eau douce par la tubulure de remplissage à l'extérieur du véhicule. La quantité dépend du réservoir utilisé (la capacité du réservoir intégré est de 7 litres pour les modèles CTW4050 et CTW4110).

7.3 Utilisation des toilettes

REMARQUE

• Le papier toilette classique peut boucher les toilettes. Utilisez un papier toilette spécial, rapidement soluble.
• Les produits sanitaires pour la cuve à eaux noires décomposent les matières et empêchent les odeurs désagréables.
• La glissière doit être fermée pendant que vous conduisez et il ne doit y avoir aucun liquide situé au-dessus de la glissière.
• Ouvrez le couvercle des toilettes (fig. 7 1, page 6). Le couvercle des toilettes reste incliné d'environ 70°.
• Avant l'utilisation, appuyez sur le bouton de chasse d'eau pour faire couler de l'eau dans la cuvette (fig. 7 2, page 6).
• Tirez la glissière vers l'avant (fig. 7 3, page 6). Laissez la glissière ouverte pendant l'utilisation.
• Après utilisation, appuyez à nouveau sur le bouton de chasse d'eau pour rincer la cuvette (fig. 8 1, page 6).

CT, CTLP, CTS, CTW uniquement : Si l'indicateur s'allume, seules quelques utilisations sont encore possibles.

1. Fermez la glissière (fig. 8 2, page 6).
2. Fermez le couvercle des toilettes (fig. 8 3, page 6).

7.4 Vidange du réservoir à cassette

Videz le réservoir à cassette lorsque le voyant est allumé.

1. Retirez le réservoir à cassette (chapitre « Retrait du réservoir à cassette (fig. 3, page 4) », page 52).
2. Appuyez sur le bouton de déverrouillage au centre de la poignée et tirez la poignée jusqu'à la butée (fig. 9, page 7).

AVIS ! Endommagement du bâti et des rouleaux

• N'agitez pas fortement le réservoir de la cassette.
• N'accrochez pas le réservoir de la cassette à une bicyclette ou un autre véhicule pour le transport.
• Ne placez pas d'objets lourds sur le réservoir de la cassette pendant le transport.
• Emportez le réservoir jusqu'au prochain site désigné pour l'élimination.
• Appuyez sur le bouton de déverrouillage de la poignée et poussez la poignée dans la cassette.
• Retournez le réservoir à cassette et tournez le tuyau d'évacuation de 90° vers le haut (fig. 4, page 4).

REMARQUE

Évitez de tourner le tuyau d'évacuation de plus de 90°, car il pourrait sinon se détacher.

1. Dévissez le capuchon (fig. 5, page 5).
2. Maintenez le réservoir à cassette d'une main au niveau de la poignée (fig. 10 3, page 7) en tenant le réservoir de l'autre main au niveau de la glissière (fig. 10 2, page 7) afin de pouvoir appuyer sur le bouton de ventilation (fig. 10 1, page 7) pendant la vidange.
3. Lorsque le tuyau d'évacuation est orienté vers le bas, appuyez sur le bouton de ventilation.

Le réservoir se vide uniformément et sans éclaboussures. 9. Rincez le réservoir de la cassette avec de l'eau après l'avoir vidé. 10. Ajoutez un produit sanitaire dans la cassette (chapitre « Ajout d'un produit sanitaire », page 52). 11. Nettoyez les roues du réservoir à cassette des impuretés grossières pour éviter les rayures sur le bâti de la cassette.

AVIS ! Risque d'endommagement

Ne nettoyez pas l'intérieur du réservoir de la cassette avec un nettoyeur haute pression. Le flotteur de l'indicateur de niveau pourrait être endommagé.

1. Insérez le réservoir à cassette dans le bâti de la cassette (chapitre « Insertion du réservoir à cassette dans le bâti de la cassette », page 53).

7.5 Positionnement de la lunette des toilettes

La lunette des toilettes peut pivoter en continu (fig. 11, page 8).

7.6 Fonctionnement d'hiver

AVIS ! Risque d'endommagement

N'utilisez aucun antigel. Les produits antigel peuvent endommager les toilettes à cassette.

Vous pouvez utiliser aussi les toilettes à cassette en hiver, tant que les toilettes et le réservoir à cassette sont dans une zone protégée du gel.

Si ce n'est pas le cas, videz le réservoir d'eau douce, le réservoir à cassette et l'alimentation en eau de l'approvisionnement en eau douce.

Cela évite les dommages dus au gel (chapitre « Arrêt », page 56).

7.7 Arrêt

Vidangez complètement le réservoir d'eau douce (accessoire en option) et le système d'alimentation en eau si vous mettez les toilettes hors service pendant une période prolongée.

1. Nettoyez soigneusement les toilettes (chapitre « Nettoyage et lubrification », page 56).
2. Appuyez sur le bouton de chasse d'eau jusqu'à ce qu'il n'y ait plus d'eau dans les canalisations.
3. Coupez l'alimentation électrique vers les toilettes.
4. Videz ensuite le réservoir à cassette et lavez-le soigneusement.
5. Nettoyez la cassette. Ne fermez pas le tuyau d'évacuation afin de laisser sécher le réservoir à cassette.
6. Nettoyez et lubrifiez l'ensemble des joints et pièces mobiles des toilettes et du réservoir à cassette (chapitre « Nettoyage et lubrification », page 56) et répétez l'opération avant la remise en service.

8 Nettoyage et lubrification

AVIS ! Risque d'endommagement

• Les agents de nettoyage pour toilettes ne doivent contenir ni chlore ni alcool.
• Pour éviter des modifications du matériel, n'utilisez aucun détergent acide, granulaire ou à base de soude (ne pas utiliser d'abrasifs).
• N'utilisez pas de polish pour le nettoyage.

Nettoyez et graissez régulièrement tous les joints des toilettes et du réservoir à cassette. En cas d'utilisation fréquente ou après 3 à 5 vidanges de la cassette, répétez l'opération chaque mois. Utilisez de la graisse ou un spray silicone.

Le fabricant recommande : - Graisse : OKS 1110 - Spray de silicone : OKS ® 1111

Nettoyez régulièrement l'intérieur et l'extérieur des toilettes avec un chiffon doux et de l'eau tiède mélangée à un détergent doux et incolore. Ensuite, rincez les surfaces à l'eau claire.

8.1 Graissage des tiges de la glissière

ATTENTION! Risque d'écrasement

Il existe un risque d'écrasement lorsque la glissière est fermée pendant le nettoyage ou la lubrification (fig. 12, page 8).

La glissière se déplace facilement si elle est lubrifiée régulièrement.

▶ Pulvérisez du silicone sur les coulisses de la glissière (fig. 13, page 9).

8.2 Lubrification du joint de la cassette

1. Retirez le réservoir à cassette et posez-le sur une surface solide (fig. 14, page 9).
2. Déverrouillez la poignée de la glissière et tirez-la vers l'extérieur (fig. 15, page 9).
3. Tournez la glissière dans le sens inverse des aiguilles d'une montre et dégagez-la de la cassette (fig. 16, page 10).
4. Tirez sur le cache pour que le joint soit accessible (fig. 17, page 10).
5. Nettoyez et lubrifiez le joint.

ATTENTION! Risque d'écrasement

Ne mettez pas les doigts dans l'ouverture lorsque vous fermez le couvercle.

1. Fermez le cache (fig. 21, page 11).
2. Remettez la glissière en place.

8.3 Nettoyage de la fermeture à baïonnette et lubrification du joint

1. Retirez le réservoir à cassette et posez-le sur une surface solide (fig. 14, page 9).
2. Déverrouillez la poignée de la glissière et tirez-la vers l'extérieur (fig. 15, page 9).
3. Tournez la glissière dans le sens inverse des aiguilles d'une montre et dégagez-la de la cassette (fig. 16, page 10).
4. Nettoyez la fermeture à baïonnette (fig. 22 1, page 12) sur la glissière. La fermeture à baïonnette se détache difficilement à l'état de livraison et après une longue période.
5. Lubrifiez uniformément le joint à baïonnette (fig. 22 2, page 12) à l'aide d'un lubrifiant au silicone.
6. Remettez la glissière en place.

8.4 Lubrification du joint torique de la ventilation de la cassette

1. Retirez l'adaptateur (fig. 23 1, page 12) de la cassette.
2. Lubrifiez uniquement le joint torique fixé (fig. 23 2, page 12) à l'aide d'un lubrifiant au silicone.
3. Remettez l'adaptateur en place.

9 Maintenance

Ce chapitre décrit les travaux d'entretien qui peuvent être effectués par l'utilisateur. Faites réaliser tous les autres travaux de maintenance et d'entretien par du personnel qualifié (voir dometic.com/contact).

Lorsque vous contactez le service après-vente, munissez-vous des données suivantes figurant sur la plaque signalétique :

• Modèle (Model Designation)
• Numéro de produit (Product Number)
• Numéro de série (Serial No.)
• Code MLC (MLC)

REMARQUE

La plaque signalétique se trouve à l'intérieur du bâti de la cassette (une fois celle-ci retirée).

9.1 Obtention de pièces de rechange

Les pièces de rechange sont disponibles auprès du centre de service après-vente du pays correspondant.

Tous les accessoires sont disponibles chez les détaillants spécialisés. En cas de questions, veuillez contacter directement le revendeur ou votre fournisseur de service après-vente.

9.2 Démontage / remplacement du couvercle et de la lunette

REMARQUE

Le fabricant décline toute responsabilité pour les dommages résultant d'une installation incorrecte ou défectueuse.

Pour le remplacement du couvercle et de la lunette, utilisez le Kit de remise à neuf Domatic - Pièces de rechange pour modèles de toilettes CT 3000/CT 4000 (n° d'article 9600000458). Les outils requis sont inclus dans le kit.

1. Déverrouillez la lunette des toilettes (fig. 24, page 13).
2. Retirez la lunette des toilettes (fig. 25, page 13).
3. Positionnez la nouvelle lunette de toilettes et appuyez dessus jusqu'à ce qu'elle s'enclenche (fig. 26, page 14).

9.3 Remplacement du joint de la cassette

1. Retirez le réservoir à cassette et posez-le sur une surface solide (fig. 14, page 9).
2. Déverrouillez la poignée de la glissière et tirez-la vers l'extérieur (fig. 15, page 9).
3. Tournez la glissière dans le sens inverse des aiguilles d'une montre et dégagez-la de la cassette (fig. 16, page 10).
4. Tirez sur le cache pour que le joint soit accessible (fig. 17, page 10).
5. Démontez la bague de support et le joint (fig. 17, page 10).

AVIS! Risque d'endommagement

Le joint doit être positionné de manière uniforme dans l'ouverture (fig. 18, page 10), de sorte que la cassette soit étanche et que la glissière puisse se déplacer facilement.

1. Insérez le nouveau joint (fig. 19, page 11).
2. Insérez la bague de support (fig. 20, page 11).
3. Lubrifiez toutes les zones.

ATTENTION ! Risque d'écrasement.

Ne mettez pas les doigts dans l'ouverture lorsque vous fermez le couvercle.

1. Fermez le cache (fig. 21, page 11).
2. Remettez la glissière en place.

9.4 Remplacement du joint à baïonnette

1. Retirez le réservoir à cassette et posez-le sur une surface solide (fig. 14, page 9).
2. Déverrouillez la poignée de la glissière et tirez-la vers l'extérieur (fig. 15, page 9).
3. Tournez la glissière dans le sens inverse des aiguilles d'une montre et dégagez-la de la cassette (fig. 16, page 10).
4. Retirez l'ancien joint (fig. 22, repère 2, page 12).
5. Nettoyez la fermeture à baïonnette.
6. Insérez le nouveau joint.
7. Veillez à ce que le nouveau joint soit positionné de manière uniforme.
8. Remettez la glissière en place.
9. Lubrifiez toutes les zones.

9.5 Remplacement du fusible dans l'unité de commande

ATTENTION ! Risque de blessure

• Avant de commencer, éteignez l'alimentation électrique.

CT, CTPL, CTS, CTW :

• Tirez doucement l'unité de commande hors de l'ouverture du mur. Il existe un risque de blessure si les ressorts se relâchent.
• Soulevez l'unité de commande à l'aide d'un outil approprié puis sortez-la du support ou du mur (fig. 27, page 14).
• Remplacez le fusible (fusible automobile : 7,5 A) sur la partie inférieure de l'unité de commande (fig. 271, page 14).

9.6 Remplacement des roues sur le réservoir à cassette

Les roues sur le réservoir à cassette peuvent être remplacées individuellement si nécessaire :

1. Démontez l'ancienne roue comme indiqué (fig. 28, page 15).
2. Montez la nouvelle roue comme indiqué (fig. 28, page 15).
3. Vérifiez le bon roulement de la roue.

10 Dépannage

Panne, Cause possible, Solution

La chasse d'eau ne fonctionne plus.	Fusible défectueux. Cassette pas insérée. Cassette pleine. Pas d'alimentation électrique. Électronique défectueuse. Pompe défectueuse. Électrovanne défectueuse. Le tamis de l'électrovanne est encrassé.	Changez le fusible (voir chapitre « Remplacement du fusible dans l'unité de commande », page 60). En cas de défaillances répétées, faites vérifier les rac-cords électriques par une personne qualifiée. Remplacer les pièces défectueuses.
Fuites du réservoir à cas-sette.	Joint usé. Remplacez le joint de la cas-sette (voir chapitre « Remplacement du joint de la cassette », page 59).
CT, CTLP, CTS, CTW unquivalent:	Le flotteurs s'est coincé dans le réservoir de la cassette ou est bloqué par du papier toilette.	Nettoyer le flotteur dans la cassette. Ne pas utiliser de net-toyeur haute pression!
Aucun indicateur de niveau.

11 Garantie

La période de garantie légale s'applique. Si le produit est défectueux, contactez votre revendeur ou la filiale locale du fabricant (voir dometic.com/dealer).

Pour toutes réparations ou autres prestations de garantie, veuillez joindre au produit les documents suivants :

• Une copie de la facture avec la date d'achat
• Un motif de réclamation ou une description du dysfonctionnement

Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.

12 Mise au rebut

Dans la mesure du possible, jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet. Pour éliminer définitivement le produit, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé afin de vous informer sur les dispositions relatives au retraitement des déchets.

AVIS ! Dommages environnementaux

Suivez les instructions figurant sur l'emballage lors de la mise au rebut des produits sanitaires destinés à l'usage et au nettoyage des toilettes.

13 Caractéristiques techniques

Tension d'entrée 12 V=
Consommation de courant 2 A max. avec la pompe interne5 A max. avec pompe externe
Poids max. de la personne 130 kg
Température de fonctionnement	0 °C à +50 °C
Capacité 19 I (réservoir à cassette)7 I (réservoir d'eau douce, en option)
Marque de conformité	CE NT ECF R13

Pour consulter la déclaration de conformité UE actuelle liée à votre appareil, reportez-vous à la page produit correspondante sur dometic.com ou contactez directement le fabricant (voir dometic.com/dealer).
