Producttype	Cassettetoilet voor recreatievoertuigen
Merk	Dometic
Model	CTW 4110
Inhoud cassettetank	19 liter
Inhoud ingebouwde zoetwatertank	7 liter
Stroomvoorziening	12 V DC, max 2 A (interne pomp), max 5 A (externe pomp)
Maximaal gebruikersgewicht	130 kg
Bedrijfstemperatuur	0 °C tot +50 °C
Spoeltype	Elektrisch, via pomp
Indicatoren	Cassette vol, 3/4 vol, zoetwatertank leeg, cassette verwijderd
Hoofdmateriaal	Kunststof (ABS, polypropyleen)
Aanbevolen reiniging	Zachte doek, lauwwarm water, mild reinigingsmiddel zonder chloor of alcohol
Aanbevolen smering	Siliconenvet OKS 1110 of siliconenspray OKS 1111
Periodiek onderhoud	Smeer alle afdichtingen en bewegende delen na 3 tot 5 ledigingen of maandelijks
Beschikbare accessoires	Servicedeuren SK4/SK5, Dometic POWER CARE en GREEN CARE tabletten, revisieset
Reserveonderdelen	Afdichtingen, wielen, zekering 7,5 A, verkrijgbaar bij de klantenservice
Veiligheid	Gebruik geen antivries, schud de cassette niet, alleen handmatig transport
Garantie	Wettelijk, neem contact op met de dealer of fabrikant
Beoogd gebruik	Vaste installatie in camper, omgebouwd busje (behalve in doucheruimte)

Veelgestelde vragen - CTW 4110 DOMETIC

Hoe leeg ik de cassettetank?

Verwijder de cassettetank uit zijn behuizing, open de servicedeur, ontgrendel de hendel en trek deze. Druk op de ontgrendelknop van de hendel, duw deze, keer dan de tank om en schroef de dop los. Gebruik de ventilatieknop om te legen zonder spatten. Spoel na met water.

Welk type toiletpapier gebruiken?

Gebruik speciaal campertoiletpapier, dat snel oplost, om verstopping te voorkomen.

Kan ik antivriesproducten gebruiken?

Nee, gebruik geen antivries. Dit zou het cassettetoilet beschadigen. Bescherm het toilet in de winter tegen vorst of maak de tanks volledig leeg.

Hoe reinig en smeer ik de afdichtingen?

Reinig de afdichtingen regelmatig met een zachte doek en smeer ze met siliconenvet OKS 1110 of siliconenspray OKS 1111. Volg de demontagestappen van de slede om bij de afdichtingen te komen.

Wat te doen als de spoeling niet werkt?

Controleer eerst de zekering (7,5 A) in de regeleenheid. Zorg ervoor dat de cassette goed is geplaatst en niet vol is. Controleer de stroomvoorziening. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe vervang ik de zekering?

Schakel de stroom uit. Verwijder voorzichtig de regeleenheid van de muur. Vervang de autozekering van 7,5 A aan de onderzijde. Monteer alles terug.

Wat is de inhoud van de zoetwatertank?

De ingebouwde zoetwatertank heeft een inhoud van 7 liter voor model CTW 4110.

Kan het toilet in een doucheruimte worden geïnstalleerd?

Nee, model CTW 4110 is niet ontworpen voor installatie in een doucheruimte. Alleen model CT 4050 wel.

Hoe het toilet voorbereiden op de winter?

Maak de zoetwatertank, de cassettetank en het watertoevoersysteem volledig leeg. Reinig grondig, spoel tot er geen water meer is, schakel dan de stroom uit. Laat de afvoerslang open om te drogen.

Waar vind ik het typeplaatje?

Het typeplaatje bevindt zich aan de binnenzijde van de cassettebehuizing, nadat u de cassettetank hebt verwijderd. Noteer het model, productnummer en serienummer voor de klantenservice.

GEBRUIKSAANWIJZING CTW 4110 DOMETIC

Gebruiksaanwijzing

DA Kassettoilet

Service door SK5 9104100202

Dometic POWER CARE TABS 9600000125

Dometic GREEN CARE TABS 9600000133

Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product bewaard worden.

Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Actuele productinformatie vindt u op documents.dometic.com.

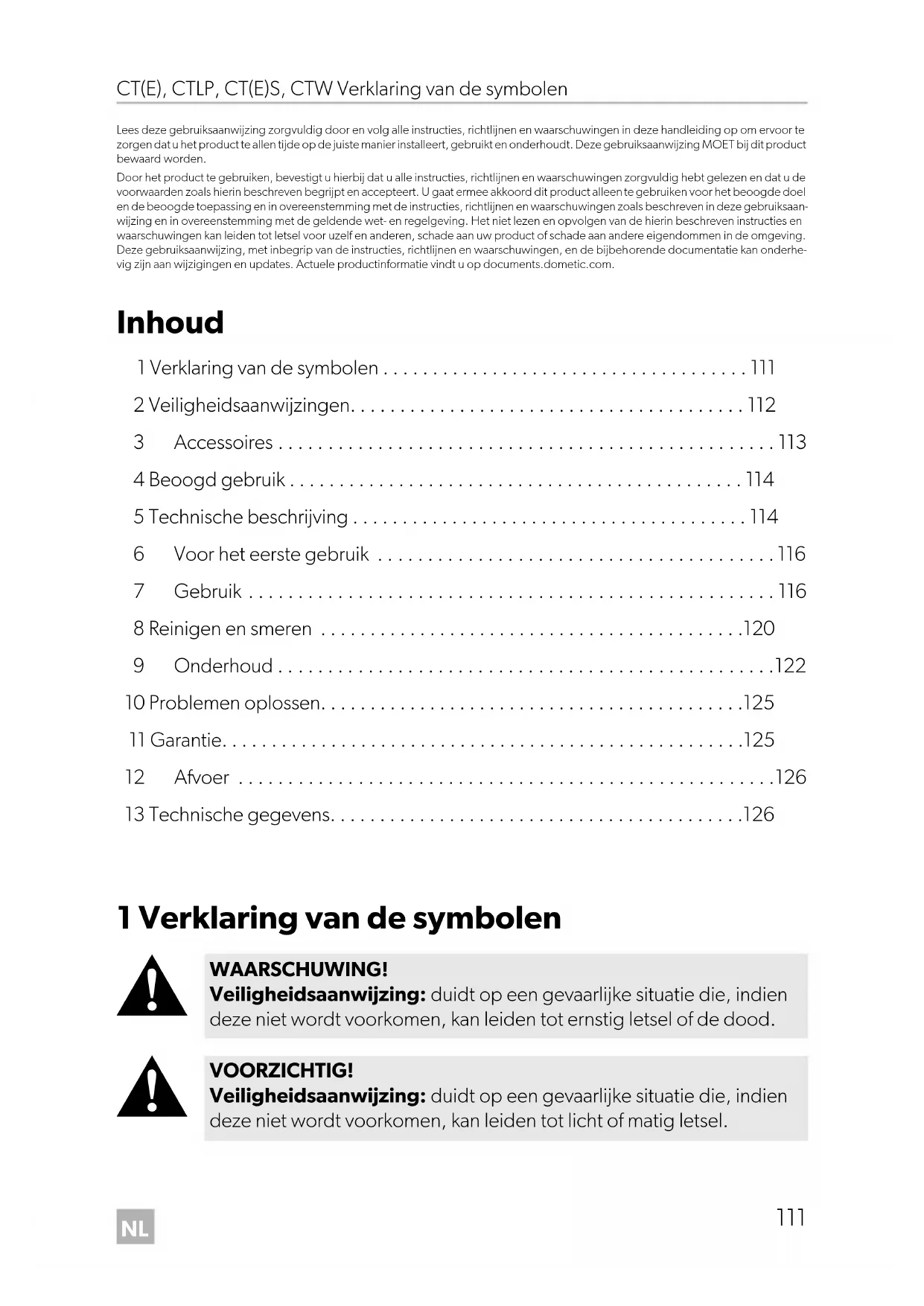

Inhoud

1 Verklaring van de symbolen 111 2 Veiligheidsaanwijzingen 112 3 Accessoires 113 4 Beoogd gebruik 114 5 Technische beschrijving 114 6 Voor het eerste gebruik 116 7 Gebruik 116 8 Reinigen en smeren 120 9 Onderhoud 122 10 Problemen oplossen 125 11 Garantie 125 12 Afvoer 126 13 Technische gegevens 126

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet worden voorkomen, kan leiden tot ernstig letsel of de dood.

VOORZICHTIG!

Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet worden voorkomen, kan leiden tot licht of matig letsel.

LET OP!

Duidt op een situatie die, indien niet voorkomen, kan leiden tot materiële schade.

INSTRUCTIE

Aanvullende informatie voor het gebruik van het product.

2 Veiligheidsaanwijzingen

WAARSCHUWING! Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood.

• Dit toestel mag worden gebruikt door kinderen vanaf 8 jaar en ouder evenals door personen met verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van het toestel en inzicht hebben in de gevaren die het gebruik van het toestel met zich meebrengt.
• Kinderen mogen niet met het toestel spelen.
• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

LET OP! Het niet in acht nemen van deze instructies kan leiden tot beschadiging van het toestel.

• Schud de cassettetank niet krachtig.
• Hang de cassettetank voor het transport niet aan een fiets of ander voertuig.
• Gebruik geen antivriesmiddelen. Deze middelen kunnen het cassettetoilet beschadigen.
• Dit toilet is bestemd voor een personengewicht van max. 130 kg.

2.2 Gebruik van sanitaire producten

VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel.

• Bewaar sanitaire producten buiten het bereik van kinderen.

LET OP! Het niet in acht nemen van deze instructies kan leiden tot beschadiging van het toestel.

• Neem voor het gebruik van sanitaire middelen bij het gebruik en de reiniging van het toilet de gebruiksaanwijzingen op de verpakking in acht.

3 Accessoires

Verkrijgbaar als accessoires (niet bij de levering inbegrepen):

Beschrijving Artikelnr.

Servicedeur SK4 9104100197

Servicedeur SK5 9104100202

Dometic POWER CARE TABS 9600000125

Dometic GREEN CARE TABS 9600000133

Dometic vernieuwingsset - vervangingsset

9600000458

voor CT 3000/CT 4000 toiletmodellen

Op de website van Dometic (zie achterzijde) vindt u meer informatie over het toebehoren.

4 Beoogd gebruik

Het cassettoilet is bestemd voor de inbouw en het gebruik in vrijetijdsvoertuigen, zoals caravans of campers.

De 4050 cassette toiletten kunnen in een vochtige ruimte worden geïnstalleerd. De 4110 cassette toiletten zijn niet bedoeld om in een vochtige ruimte te worden geïnstalleerd.

Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing.

Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen.

De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product als gevolg van:

• Onjuiste montage of aansluiting, inclusief te hoge spanning
• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen
• Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• Gebruik voor andere doeleinden dan beschreven in deze handleiding

Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

5 Technische beschrijving

Het cassettoilet bestaat uit een in het voertuig geïnstalleerd toilet en een uitneembare, verrijdbare cassette als vuilwatertank. De cassette is vanaf buiten door een deur bereikbaar. Afhankelijk van het model wordt het toilet voorzien van spoelwater uit de zoetwatertank van de voertuigzijde of een in de behuizing geïntegreerde tank.

Het toilet is beschikbaar in de volgende uitvoeringen:

• CT4050, CT/CTE4110: Losgekoppeld, zonder watertank, zonder console
• CTLP4050, CTLP4110: Losgekoppeld, zonder watertank, lage console CTS4050, CTS/CTES4110: Losgekoppeld, zonder watertank, met console CTW4050, CTW4110: Losgekoppeld, met watertank in de console

5.1 Beschrijving van de componenten

Nr. in afb. 1, pagina 3	Opschrift
1 Behuizing voor cassettetank
2 Afvoerschuif voor de toiletpot
3 T o i l e t
4 Deksel en zitting, draaibaar
5 C o n s o l
6 Controle- en bedieningsveld
7 Zoetwatertank (optioneel)
8 Alleen CTLP, CTS, CTTE's, CTW: Wandhouder
9 Cassettetank (inhoud 19 l)
10 Servicedeur (accessaire)
11 Alleen CTW: tankklep (afsluitbare tankklep optioneel)

5.2 Bedienings- en indicatie-elementen

Nr. in afb. 2, pagina 3	Opschrift
1 Toets „Spoelen"
2 Indicatie „Cassettetank vol"
3	Alleen CT, CTLP, CTS, CTW: Indicatie „Cassettetank 3/4 vol"
4	Alleen CT, CTLP, CTS, CTW: Indicatie „Verswatertank vul-len" (bij gezebruik van de tank van het voertuig nicht altijd aangeslo-ten)
5	Alleen CT, CTLP, CTS, CTW: Indicatie „Cassettetank verwij-derd"

6 Voor het eerste gebruik

Voordat u het toilet in gebruik neemt, dient u het aan de binnen- en buitenzijde met een zachte doek en lauw water met een mild reinigingsmiddel te reinigen (zie ook hoofdstuk „Reinigen en smeren" op pagina 120).

7 Gebruik

7.1 Cassettetank voorbereiden

Cassettetank verwijderen (afb. 3, pagina 4)

1. Open de servicedeur.
2. Druk de hendel naar boven om de cassettetank te ontgrendelen.
3. Trek de cassettetank uit de cassettebehuizing. Bij het uittrekken moet enige weerstand overwonnen worden.

Cassettetank vullen

1. Zet de cassettetank rechtop.
2. Draai de afvoerpijp ca. 90° naar boven (afb. 4, pagina 4).

INSTRUCTIE

Draai de afvoerpijp niet verder dan 90°, anders kan deze losraken (afb. 4, pagina 4).

1. Draai de afluitkap eraf (afb. 5, pagina 5).
2. Vul het cassetteservoir via de afvoerleiding (afb. 6, pagina 5) met water. In schuine positie (bijv. permanent hellen van het voertuig) mag de cassette slechts 3/4 gevuld zijn. Anders is overstroming door de ontluchting mogelijk.

Sanitair additief toevoegen

1. Neem bij het gebruik van sanitaire additieven de gebruiksaanwijzing op de verpakking in acht.
2. Zet de cassettetank rechtop.
3. Draai de afvoerpijp ca. 90° naar boven (afb. 4, pagina 4).

INSTRUCTIE

Draai de afvoerpijp niet verder dan 90°, anders kan deze losraken (afb. 4, pagina 4).

1. Draai de afsluitkap eraf (afb. 5, pagina 5).
2. Doe via de afvoerpijp een sanitair additief in de cassettetank (afb. 6, pagina 5). Neem de gebruiksaanwijzing van het sanitaire product in acht.

Cassettetank in de cassettebehuizing schuiven

LET OP! Gevaar voor schade

De cassettetank moet gemakkelijk in de cassettebehuizing kunnen worden geschoven. Zorg ervoor dat de cassettetank niet tegen andere voorwerpen of componenten stoot.

1. Schuif de cassettetank tot de aanslag in de cassettebehuizing.

De vergrendeling van de cassettetank sluit bij het inschuiven automatisch. Controleer of de cassettetank goed vastzit. Sluit en vergrendel de servicedeur.

7.2 De zoetwatertank vullen (geïntegreerde tank)

Vul de verswatertank via de vulaansluiting aan de buitenkant van het voertuig. De hoeveelheid is afhankelijk van de gebruikte tank (de capaciteit van de geïntegreerde tank is 7 liter voor de CTW4050- en CTW4110-modellen).

7.3 Toilet gebruiken

INSTRUCTIE

• Traditioneel toiletpapier kan het toilet verstoppen. Gebruik een speciaal, snel oplosbaar toiletpapier.
• Sanitaire producten voor de vuilwatertank breken fecaliën af en voorkomen onaangename geurtjes.
• De schuif moet tijdens het rijden gesloten zijn en er mag zich geen vloeistof boven de schuif bevinden.
• Open de toiletklep (afb. 7 1, pagina 6). Het toiletdeksel blijft in een positie van ongeveer 70° staan.
• Druk vóór het gebruik op de spoelknop om een beetje water in de pot te laten lopen (afb. 7 2, pagina 6).
• Trek de schuif naar voren (afb. 7 3, pagina 6). Laat de schuif tijdens het gebruik geopend.
• Druk na gebruik op de spoelknop ① om de kom te spoelen (afb. 8 1, pagina 6).

Alleen CT, CTLP, CTS, CTW: Als de indicator brandt, kan het toilet nog slechts een paar keer worden gebruikt.

1. Sluit de schuif (afb. 8 2, pagina 6).
2. Sluit de toiletklep (afb. 3, pagina 6).

7.4 Cassettetank legen

Leeg de cassettetank als de indicator brandt.

1. Verwijder de cassettetank (hoofdstuk „Cassettetank verwijderen (afb. 3, pagina 4)” op pagina 116).
2. Druk op de ontgrendelingstoets in het midden van de handgreep en trek de handgreep er tot de aanslag uit (afb. 9, pagina 7).

LET OP! Beschadiging van behuizing en rollen

Schud de cassettetank niet krachtig. - Hang de cassettetank voor het transport niet aan een fiets of een ander voertuig. - Leg geen zware voorwerpen op de cassettetank tijdens het transport.

1. Breng de tank naar de dichtstbijzijnde afvoerplaats.
2. Druk op de ontgrendelingstoets van de handgreep en schuif de handgreep terug in de cassette.
3. Zet de cassettetank rechtop en draai de afvoerpijp 90° naar boven (afb. 4, pagina 4).

INSTRUCTIE

Draai de afvoerpijp niet verder dan 90°, anders kan deze losraken.

1. Draai de afsluitkap eraf (afb. 5, pagina 5).
2. Houd de cassettetank met één hand aan de handgreep vast (afb. 10, pos. 3, pagina 7) en met de andere hand aan de behuizing (afb. 10, pos. 2, pagina 7), zodat u de ontluchtingsknop (afb. 10, pos. 1, pagina 7) tijdens het legen kunt indrukken.
3. Druk op de ontluchtingsknop als de afvoerpijp naar beneden wijst.

De tank leegt gelijkmatig en zonder spatten.

1. Spoel de cassettetank na het legen zorgvuldig met water uit.
2. Doe een sanitair product in de cassette (hoofdstuk „Sanitair additief toevoegen" op pagina 116).
3. Verwijder grove verontreinigingen van de wielen van de cassettetank om krassen in de cassettebehuizing te vermijden.

LET OP! Gevaar voor schade

Reinig de cassettetank van binnen niet met een hogedrukreiniger. De vlotter voor de vulstandindicatie kan hierdoor schade oplopen.

1. Schuif de cassettetank in de cassettebehuizing (hoofdstuk „Cassettetank in de cassettebehuizing schuiven" op pagina 117).

7.5 Toiletzitting positioneren

De toiletbril kan traploos worden gedraaid (afb. 11, pagina 8).

7.6 Gebruik in de winter

LET OP! Gevaar voor schade

Gebruik geen antivriesmiddelen. Antivriesmiddelen kunnen het cassettetoilet beschadigen.

U kunt het cassettetoilet ook in de winter gebruiken, zolang toilet en cassettetank zich in een vorstvrije ruimte bevinden.

Als dit niet het geval is, leeg dan de verswatertank, de cassettetank en de waterleiding van de verswatertoevoer.

Hierdoor wordt schade door vorst vermeden (hoofdstuk „Afsluiten" op pagina 119).

7.7 Afsluiten

Leeg de verswatertank (optioneel toebehoren) en het waterleidingsysteem volledig als u het toilet gedurende langere tijd buiten bedrijf stelt.

1. Reinig het toilet zorgvuldig (hoofdstuk „Reinigen en smeren" op pagina 120).
2. Druk op de spoelknop tot er zich geen water meer in de leidingen bevindt.
3. Onderbreek de stroomvoorziening naar het toilet.
4. Leeg vervolgens de cassettetank en spoel deze zorgvuldig uit.
5. Reinig de cassette. Sluit de afvoerpijp niet af om de cassettetank te laten drogen.
6. Reinig en smeer alle afdichtingen en bewegende delen van het toilet en de cassettetank (hoofdstuk „Reinigen en smeren" op pagina 120) en herhaal deze maatregel voordat u het toilet weer in gebruik neemt.

8 Reinigen en smeren

LET OP! Gevaar voor schade

• Reinigingsmiddelen voor het toilet mogen geen chloor of alcohol bevatten.
• Om veranderingen van het materiaal te voorkomen, geen scherpe, korrelige of sodahoudende reinigingsmiddelen (geen schuurmiddelen) gebruiken.
• Gebruik geen politoer voor de reiniging.

▸ Reinig en smeer regelmatig alle afdichtingen van het toilet en de cassettetank. Voer deze acties bij veelvuldig gebruik maandelijks of na 3-5 legingen van de cassette uit. Gebruik vet of spray op basis van silicone.

De fabrikant adviseert:

- Vet: 1110K S - Siliconespray: OKS 1111

▸ Reinig het toilet regelmatig aan de binnen- en buitenzijde met een zachte doek en lauwwarm water met een mild kleurloos reinigingsmiddel. Was vervolgens de oppervlakken met helder water af.

8.1 Schuifstangen invetten

VOORZICHTIG! Gevaar voor beknelling

Er bestaat knelgevaar wanneer de schuif bij het reinigen of invetten wordt gesloten (afb. 12, pagina 8).

De schuif kan gemakkelijk worden bewogen als hij regelmatig wordt ingevet.

▸ Spuit siliconenspray (afb. 13, pagina 9) op de schuifstangen.

8.2 Cassetteafdichting invetten

1. Verwijder de cassettetank en plaats deze op een stevige ondergrond (afb. 14, pagina 9).
2. Ontgrendel de schuifhendel en trek deze naar buiten (afb. 15, pagina 9).
3. Draai de schuif linksom en maak deze los van de cassette (afb. 16, pagina 10).
4. Trek de afdekking naar achteren, zodat de afdichting toegankelijk is (afb. 17, pagina 10).
5. Reinig en smeer de afdichting.

VOORZICHTIG! Gevaar voor beknelling

Grijp niet in de opening als u de afdekking sluit.

1. Sluit de afdekking (afb. 21, pagina 11).
2. Plaats de schuif weer terug.

8.3 Bajonetsluiting reinigen en bajonetafdichting invetten

1. Verwijder de cassettetank en plaats deze op een stevige ondergrond (afb. 14, pagina 9).
2. Ontgrendel de schuifhendel en trek deze naar buiten (afb. 15, pagina 9).
3. Draai de schuif linksom en maak deze los van de cassette (afb. 16, pagina 10).
4. Reinig de bajonetkoppeling (afb. 22, 1, pagina 12) op de schuif.

De bajonetsluiting kan in de toestand bij levering en na langere standtijd slechts moeilijk losgemaakt worden.

1. Vet de bajonetafdichtingen (afb. 2, pagina 12) gelijkmatig in met siliconevet.
2. Plaats de schuif terug.

8.4 O-ring van de cassetteventilator invetten

1. Maak de adapter (afb. 23 1, pagina 12) van de cassette los.
2. Vet alleen de aangebrachte O-ring (afb. 23 2, pagina 12) in met siliconevet.
3. Plaats de adapter terug.

9 Onderhoud

In dit hoofdstuk zijn onderhoudswerkzaamheden beschreven die door de gebruiker mogen worden uitgevoerd. Laat alle overige onderhouds- en servicewerkzaamheden uitvoeren door gekwalificeerd personeel (zie dometic.com/contact).

Noteer voordat u contact opneemt met de klantenservice de volgende gegevens van het typeplaatje:

• Model (Model Designation)
• Productnummer (Product Number)
• Serienummer (Serial No.)
• MLC-code (MLC)

INSTRUCTIE

U vindt het typeplaatje in de cassettebehuizing na het uitnemen van de cassette.

9.1 Reservedelen aanschaffen

Reservedelen kunnen bij de klantenservice in het desbetreffende land verkregen worden.

Al het toebehoren is verkrijgbaar via de vakhandel. Neem bij vragen direct contact op met uw vakhandel of servicepartner.

9.2 Deksel en bril demonteren/vervangen

INSTRUCTIE

De fabrikant kan niet aansprakelijk gesteld worden voor schade die door een verkeerde montage ontstaat.

Gebruik voor het vervangen van deksel en zitting de Domatic vernieuwingsset - vervangingsset voor CT 3000/CT 4000 toiletmodellen (ref. nr. 9600000458). De vereiste gereedschappen worden meegeleverd met de set.

1. Maak de toiletbril (afb. 24, pagina 13) los.
2. Verwijder de toiletbril (afb. 25, pagina 13).
3. Plaats de nieuwe toiletbril en druk deze omlaag totdat deze in positie vastklikt (afb. 26, pagina 14).

9.3 Cassetteafdichting vervangen

1. Verwijder de cassettetank en plaats deze op een stevige ondergrond (afb. 14, pagina 9).
2. Ontgrendel de schuifhendel en trek deze naar buiten (afb. 15, pagina 9).
3. Draai de schuif linksom en maak deze los van de cassette (afb. 16, pagina 10).
4. Trek de afdekking naar achteren, zodat de afdichting toegankelijk is (afb. 17, pagina 10).
5. Demonteer de steunring en de afdichting (afb. 17, pagina 10).

LET OP! Gevaar voor schade

De afdichting moet gelijkmatig in de opening (afb. 18, pagina 10) liggen, opdat de cassette dicht is en de schuif gemakkelijk kan worden bewogen.

1. Plaats de nieuwe afdichting (afb. 19, pagina 11).
2. Breng de steunring (afb. 20, pagina 11) aan.
3. Smeer alle oppervlakken.

VOORZICHTIG! Gevaar voor beknelling

Grijp niet in de opening als u de afdekking sluit.

1. Sluit de afdekking (afb. 21, pagina 11).
2. Plaats de schuif weer terug.

9.4 Bajonetafdichting verrangen

1. Verwijder de cassettetank en plaats deze op een stevige ondergrond (afb. 14, pagina 9).
2. Ontgrendel de schuifhendel en trek deze naar buiten (afb. 15, pagina 9).
3. Draai de schuif linksom en maak deze los van de cassette (afb. 16, pagina 10).
4. Verwijder de oude afdichting (afb. 22, pagina 12).
5. Reinig de bajonetkoppeling.
6. Plaats de nieuwe afdichting.
7. Let op dat de nieuwe afdichting gelijkmatig aangebracht is.
8. Plaats de schuif weer terug.
9. Smeer alle oppervlakken.

9.5 Zekering in de bedieningseenheid vervangen

VOORZICHTIG! Gevaar voor letsel

• Schakel voor begin de spanningsvoorziening uit.

Alleen CT, CTLP, CTS, CTW:

• Trek de bedieningseenheid voorzichtig uit de wandopening. Er bestaat gevaar voor letsel door terugspringende veren.
• Til de bedieningseenheid met een geschikt gereedschap op en trek deze vervolgens uit de beugel of de wand (afb. 27, pagina 14).
• Vervang de zekering (autozekering: 7,5 A) aan de onderzijde van de bedieningseenheid (afb. 27 1, pagina 14).

9.6 Wielen van de cassetetank vervangen

De waren van de cassettetank kunnen indien nodig afzonderlijk worden vervangen:

1. Demonteer het oude wiel zoals weergegeven (afb. 28, pagina 15).
2. Monteer het nieuwe wiel zoals weergegeven (afb. 28, pagina 15).
3. Controleer of het wiel soepel draait.

10 Problemen oplossen

Fout Mogelijk oorzaak Oplossing
Spoeling loopt nicht meer. Zekering defect. Cassette Niet ingeschoven. Cassette vol. Stroomvoorziening nicht aan- wezig. Elektronica defect. Pomp defect. Magneetklep defect. Zeef van magnetoeklep is ver- vuild.	Vervang de zekering (zie hoofdstuk „Zekering in de bedieningeseenheid verran- gen" op vagina 124). Als er herhaaldelijk storingen optreten, maar een gekwalificeerde persoon de elektrische aansluitingen con- troleren. Defecte onderdelen verran- gen.
Cassettetank ondicht.	Afdichting versleten.	Vervang de cassetteafdich- ting (zie hoofdstuk „Cassette- afdichting verrangen" op agina 123).
Alleen CT, CTLP, CTS, CTW: Geen vulstandindicatie.	Vlotter in de cassettetank is vastgeklemd of is door toilet- papier vastgeraat.	Vlotter in de cassette reini- gen. Geen hagedrukreiniger gebruiken!

11 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de detailhandel of met het filiaal van de fabrikant in uw land (zie dometic.com/dealer).

Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:

• Een kopie van de factuur met datum van aankoop
• De reden voor de claim of een beschrijving van de fout

Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen.

12 Afvoer

Gooi het verpakkingsmateriaal indien mogelijk als tijd in recyclingafvalbakken. Vraag het dichtstbijzijnde recyclingcentrum of uw dealer om informatie over hoe het product kan worden weggegooid in overeenstemming met alle van toepassing zijnde nationale en lokale regelgeving.

LET OP! Milieuschade

Neem voor het afvoeren van sanitaire additieven bij het gebruik en de reiniging van het toilet de gebruiksaanwijzingen op de verpakking in acht.

Ingangsspanning 12 V==
Stroomverbruik max. 2 A bij interne pomp max. 5 A met externe pomp
Max. personengewicht 130 kg
Bedrijftemperatuur 0 °C tot +50 °C
Capaciteit 19 I (cassettetank)	7 I (verswatertank, optioneel)
Keurmerk	CE N1 ECE R13

Voor de actuele EU-verklaring van overeenstemming voor uw toestel gaat u naar de desbetreffende productpagina op dometic.com of neemt u direct contact op met de fabrikant (zie dometic.com/dealer).
