NÁVOD NA OBSLUHU 972 DOMETIC
Chyby montáze alebo pripojenia
- Poškodenia produktu mechanickými vplyvmi
Zmeny produktu bez vyjadreného povolenia vyrobcu
- Použitie na iné účely ako su účely uvedené v navode
UPOZORNENIE!
- Osoby (vrátane detí), ktoré z dovodu ich fyzickych, zmyslovych alebo duševnych schopnosti alebo ich neskúsenosti alebo neznalosti nie su schopné bezpečne používat tento prístroj, by ho nemali používat bez dozoru alebo poučenia zodpovednou osobou.
POZOR!
- Pristroj používajte len v súlade s jeho určeným používaním.
- Na pristroji neuskutočnujte Žiadne zmeny alebo prestavby!
3 Obsah dodávky
Dostupné ako príslušenstvo (nie je sučast'ou dodávky):
Prenosné WC je určené na mobilné použitie.
6 Technicky opis
6.1 Ovladacie a indikačné privky
| Pol. na obr. 1, strane 3 | Označenie |
| 1 Čerpadlo | |
| 2 Vrchnák nádrže na splachovaciu vodu | |
| 3 Nádrž na splachovaciu vodu | |
| 4 Zberná nádrž | |
| 5 Ukazovatel' stavu naplmenia | |
| 6 Splachovacia Úchytka | |
| 7 Blokovacia Úchytka | |
| 8 Splachovacie tlačidlo | |

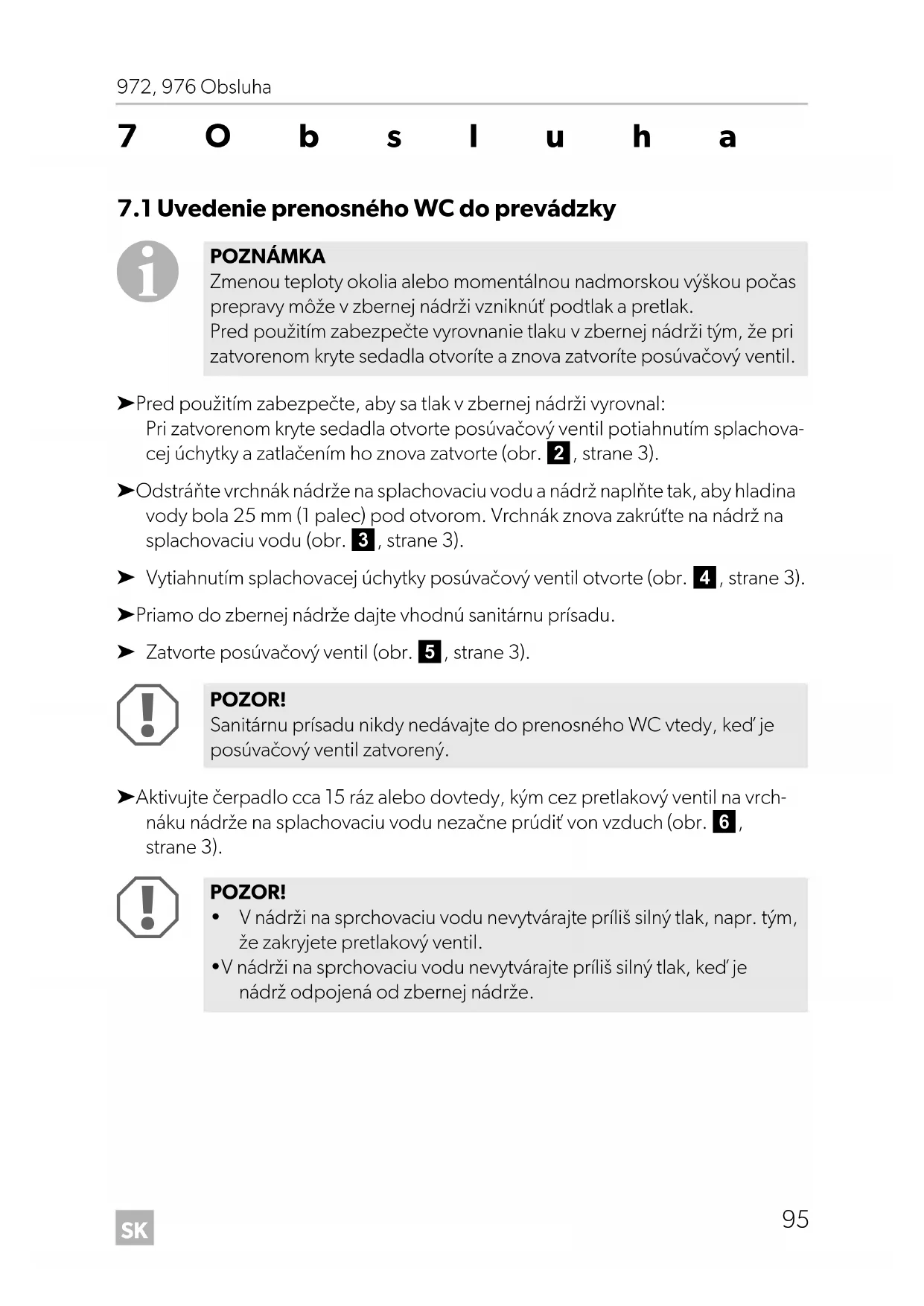

7 O b s I u h a
7.1 Uvedenie prenosného WC do prevádzky
POZNÁMKA
Zmenou teploty okolia alebo momentálnou nadmorskou vyškou počas prepravy može v zbernej nádrži vzniknut podtlak a pretlak.
Pred použitím zabezpečte vyrovnanie tlaku v zbernej nádrži tým, ze pri zatvorenom kryte sedadla otvorite a znova zatoríte posúvačový ventil.
Pred použitím zabezpečte, aby sa tlak v zbernej nádrži vyrovnal:
Pri zatvorenom kryte sedadla otvorte posuvačovy ventil potiahnutím splachovacej uchytky a zatlačením ho znova zatvorte (obr. 2, strane 3).
Odstrantevrchnak nadrze na splachovaciu vodu a nadrz naplnte tak,aby hladina
vody bola 25 mm (1 palec) pod otvorom. Vrchnák znova zakráťte na nádrž na SPLACHOVACIU vodu (obr. 3, strane 3).
Vytiahnutim splachovacej uchytky posuvačový ventil otvorte (obr. 4, strane 3).
Priamo do zbernej nádrže dajte vchodné sanitárnu prisadu.
Zatvorte posúvačový ventil (obr. 5, strane 3).
POZOR!
- V nádrži na sprchovaciu vodu nevytvárajte príliš silné tlak, napr. tám, ze zakryjete pretlakový ventil.
- V nádrži na sprchovaciu vodu nevytvárajte prilis silny tlak, ked' je nádrž odpojená od zbernej nádrze.
7.2 Splachovanie prenosného WC
POZNÁMKA
Zmenou teploty okolia alebo momentálnou nadmorskou vyskou poças prepravy moze v zbernej nadrži vzniknut podtlak a pretlak. Pred použitím zabezpečte vyrovnanie tlaku v zbernej nadrži tym, ze pri zatvorenom kryte sedadla otvorite a znova zatvorite posúvačový ventil.
Potiahnite splachovaci uchytku, aby sa exkrementy dostali do zbernej nádrzej (obr. 8, strane 4).
Stlačte splachovacie tlacidlo, Čim spláchnete prenosné WC (obr. 9, strane 4).
Zatlacenim splachovacej uchytky posuvačovy ventil zatvorte.
7.3 Vyprázdnenie zbernej nádrže
Ked'bolowCNamontovanes volitel'nymi upevnovacimi drziakmi, potiahnite blo-kovaci uchytku zbernej nadrze. Zadnuzavoru dosiahnete nadvihnutim aposunutim WC.
Vytyihnite zadné závoru hore, Čím odpojíte nádrž na splachovaciu vodu od zbernej nádrže (obr. 11, strane 4).
Preneste zbernú nádrž k povolenej odpadovej stanici (alebo k normálnemu WC).
POZNÁMKA
Z dôvodu ochrany zhivotného prostredia nevyprázdñujte zbernú nádrž priamo do okolia, ale len v povolenej odpadovej stanici alebo vo WC.
Odkrutte odtokovu ruru z nadrze a otvorte odvizdušnovací ventil na hornej strane nadrze.
Vyprázdnite nádrž (obr. 12, strane 4).
Ak je k dispozicii vodovodná prípojka, vyplachnite zbernú nádrž.
7.4 Uskladnenie prenosného WC
Platí zákonom stanovená zárucná lehota. Ak by bol vyrobok chybný, obratte sa na vasho špecializovaného predajcu alebo na pobocku vyrobcu vo vašej krajine (adresy pozri na zadnej strane námodu).
Ak ziadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musite prilozit nasledovné podklady:
-kopiufakturysdatumomkupy,
- dôvod reklamácie alebo opis chyby.
10 Likvidência
Ked'vyrobok definitivne vyradite z prevadzky, informujte sa v najblizsom recyklacnom stredisku alebo u vašho špecializovaného predajcu o prislu-snych predpisoch týkajúcich sa likvidácie.
11 Technické udaje
| 972976 | |
| Č. výrobku: 9108557678 (biela/béžová)9108557679 (biela/sivá) | 9108557680 (biela/béžová)9108557681 (biela/sivá) |
| Nádrž na splachovaciu vodu: | 8,71 |
| Zberná nádrž: 9,8118,91 | | |
| Rozmery: | pozri obr. 13, strane 5 |
6.1 Ovladacía indikačné prvky
Odneste sběrnou nádrž do príslušného mista k likvidaci obsahu (nebo na bežné WC).
