MODE D'EMPLOI 972 DOMETIC
Notice d'utilisation 19
Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et conservez-le. En cas de passage du produit, veuillez le transmettre au nouvel acquéreur.

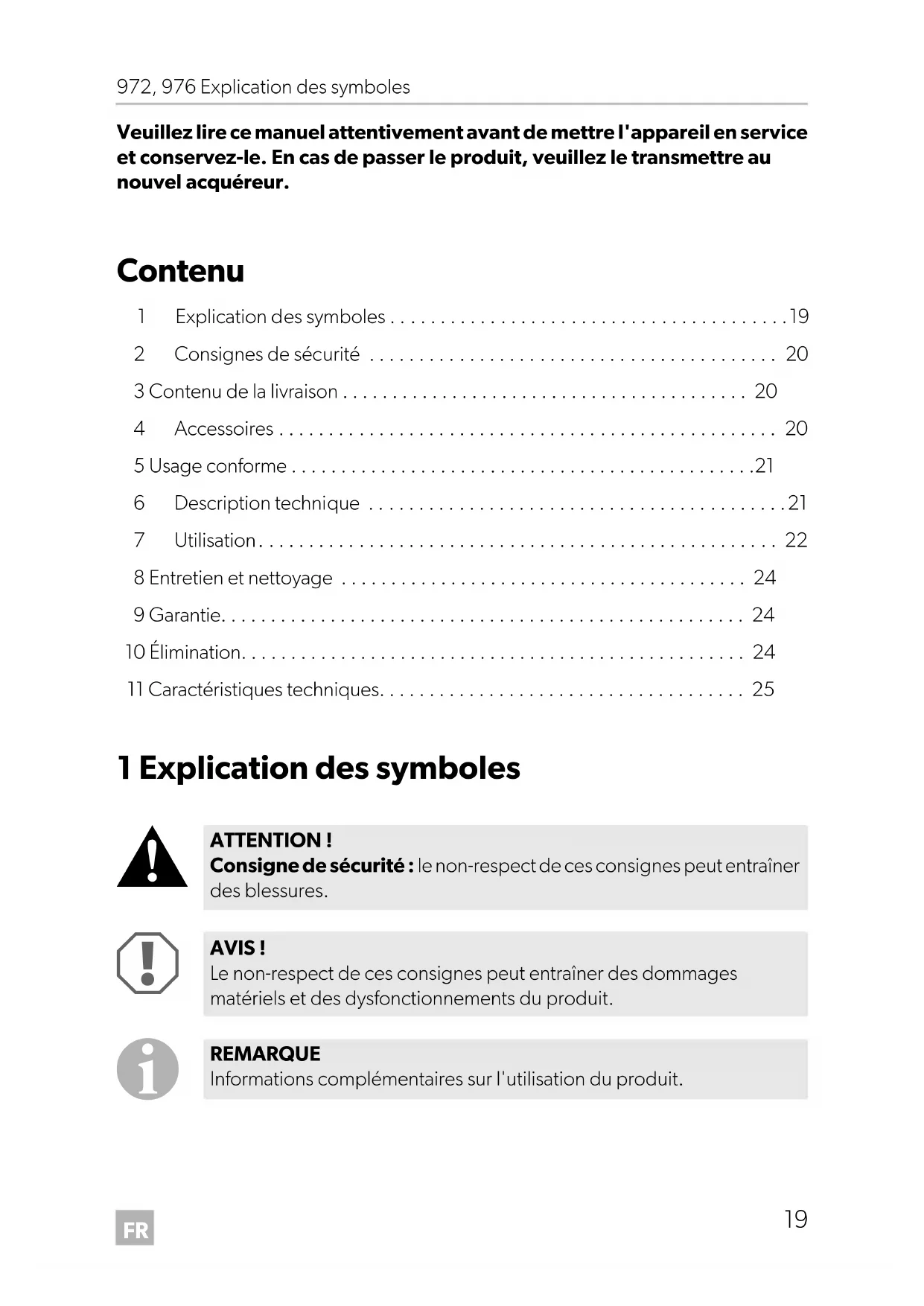

Contenu
1 Explication des symboles 19 2 Consignes de sécurité 20 3 Contenu de la livraison 20 4 Accessoires 20 5 Usage conforme 21 6 Description technique 21 7 Utilisation 22 8 Entretien et nettoyage 24 9 Garantie 24 10 Élimination 24 11 Caractéristiques techniques 25
Attention!
Consigne de sécurité: le non-respect de ces consignes peut entraîner des blessures.
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
Remarque
Informations complémentaires sur l'utilisation du produit.
2 Consignes de sécurité
Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :
des défauts de montage ou de raccordement - des influences mécaniques ayant endommagé le matériel - des modifications apportées au produit sans autorisation explicite de la part du fabricant - une utilisation différente de cette démarche dans la notice
Attention!
- Ne laissez pas des personnes (enfants compris) incapables d'utiliser l'appareil de manière sûre, en raison de déficiences physiques, sensorielles ou mentales ou de leur manque d'expérience ou de connaissances, utiliser cet appareil sans surveillance.
- Utilisez l'appareil conformément à l'usage pour lequel il a été conçu.
- Ne procédez à aucune modification ni transformation de l'appareil!
3 Contenu de la livraison
- Toilettes portables
- Notice d'utilisation
4 Accessoires
Disponibles en accessoires (non compris dans la livraison):
Désignation n° de produit
Kit de fixation pour série 970 9108559158
Réserveur supplémentaire pour 972 9107100030
Réservoir supplémentaire pour 976 9107100031
Raccord MSD pour 972 9107100028
Raccord MSD pour 976 9107100029
5 Usage con
Les toilettes portables sont conçues pour une utilisation mobile.
La commande par bouton-poussoir permet de tirer la chasse d'eau en quelques actionnements de la pompe. Le réservoir de chasse d'eau de 8,7 l suffit pour 27 rinçages. Les toilettes portables sont équipées d'une protection contre les débordements et d'un affichage du remplissage du réservoir. Le tuyau d'écoulement long et orientable simplifie l'élimination.
6.1 Éléments de commande et d'affichage
| Pos. dans fig. 1, Désignation page 3 |
| 1 Pompe |
| 2 Bouchon du réservoir de chasse d'eau |
| 3 Réservoir de chasse d'eau |
| 4 Réservoir collecteur |
| 5 Affichage du niveau de replissage |
| 6 Poignée de rinçage |
| 7 Poignée de verrouillage |
| 8 Touche de rinçage |
Remarque
Du fait de variations de la température ambiantes ou de la hauteur momentanée par rapport au niveau de la mer durant le transport, une sous-pression ou une surpression a pu se produire dans le réservoir collecteur.
Avant l'utilisation, veillez à réguler la pression dans le réservoir collecteur en ouvrant puis en refermant la soupape à coulisse, tout en gardant la lunette fermée.
Avant l'utilisation, veillez à réguler la pression dans le réservoir collecteur: pour ce faire, ouvrez la soupape à coulisse, tout en gardant la lunette fermée, en tirant sur la poignée de rincage et refermez-la en appuyant sur la poignée (fig. 2, page 3). Retirez le bouchon du réservoir de chasse d'eau et remplissez le réservoir jusqu'à ce que le niveau de l'eau se trouve à env. 25 mm (1 pouce) en dessous de l'ouverture. Replacez le bouchon sur le réservoir de chasse d'eau (fig. 3, page 3). Tirez la poignée de rincage pour ouvrir la soupape à coulisse (fig. 4, page 3). Placez un produit sanitaire adapté directement dans le réservoir collecteur. Fermez la soupape à coulisse (fig. 5, page 3).
Ne placez jamais le produit sanitaire dans les toilettes portables lorsque la soupape à coulisse est fermée.
Actionnez la pompe 15 fois environ ou jusqu'à ce que l'air s'écoule par la soupape de sûreté au niveau du bouchon du réservoir de chasse d'eau (fig. 6, page 3).
- Ne mettez pas le réservoir de chasse d'eau trop sous pression, en recouvrant p. ex. la soupape de sûreté.
- Ne mettez pas le réservoir de chasse d'eau sous pression quand il est séparé du réservoir collecteur.
Remarque
Du fait de variations de la température ambiantes ou de la hauteur momentanée par rapport au niveau de la mer durant le transport, une sous-pression ou une surpression a pu se produire dans le réservoir collecteur.
Avant l'utilisation, veillez à réguler la pression dans le réservoir collecteur en ouvrant puis en refermant la soupape à coulisse, tout en gardant la lunette fermée.
Tirez la poignée de rinçage pour laisser ramollir les excréments dans le réservoir collecteur (fig. 8, page 4).
Appuyez sur la touche de rinçage pour rincer les toilettes portables (fig. 9, page 4). Appuyez sur la poignée de rinçage pour fermer la soupape à couisse.
7.3 Vidage du réservoir collecteur
Lorsque l'affichage du niveau de remplissage indique « Plein » (fig. 10, page 4), il faut vider le réservoir collecteur.
Tirez la poignée de verrouillage du réservoir collecteur si les toilettes ont été montées avec les supports de fixation en option. Pour atteindre le verrou à l'arrière, soulevez et décalez les toilettes.
Tirez le verrouillage arrière vers le haut pour séparer le réservoir de chasse d'eau du réservoir collecteur (fig. 11, page 4). Transportez le réservoir collecteur vers un poste d'élimination autorisé (ou des toilettes normales).
Remarque
Pour protégér l'environnement, ne videz jamais le réservoir collecteur directement, mais uniquement dans un poste d'élimination autorisé ou dans des toilettes.
Tournez le tuyau d'écoulement dans la direction opposée à celle du réservoir et ouvrez la vanne d'aération sur le dessus du réservoir. Videz le réservoir (fig. 12, page 4).
Si vous disposez d'un raccordement d'eau, rincez le réservoir collecteur.
7.4 Stockage des toilettes portables
Videz complètement le réservoir collecteur et le réservoir de chasse d'eau si vous n'utilisez pas les toilettes portables pendant une période prolongée. Stockez les toilettes portables dans un endroit propre et sec.
8 Entretien et nettoyage
N'utilisez aucun objet coupant ou dur, ni de détergents à base d'essence pour le nettoyage. Cela pourrait endommager le produit.
Nettoyez régulièrement le produit avec un tissu humide et un détergent doux.
9 Garantie
Le délai d'égal de garantie s'applique. Si le produit s'avérait defectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.
Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :
- une copie de la facture avec la date d'achat,
- le motif de la réclamation ou une description du dysfonctionnement.
10 Élimination
Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
11 Caractéristiques techniques
| 972976 | |
| N° de produit : 9108557678 | (blanc/beige) | 9108557680 (blanc/beige) |
| 9108557679 (blanc/gris) | 9108557681 (blanc/gris) |
| Réservoir de chasse d'eau : 8,71 |
| Réservoir collecteur : 9,8118,91 | |
| Dimensions : | voir fig. 13, page 5 |
