NÁVOD NA OBSLUHU 1470 AJ SKIL

Multifunkčnýnástroj 1470 ÚVOd

• Tento nástroj je určený na pílenie a rezanie dreva, plastov, omietok, kovov a mäkkých obkladačiek, ako aj na suché brúsenie malých plôch

• Pomocou oscilačného pohonu sa príslušenstvo kýve až 22000-krát za minútu v uhle 3 stupňov, vďaka čomu je tento nástroj obzvlášť vhodný na precízne opracovávanie členitých, úzkych a iných ťažko dostupných miest

• Tento nástroj nie je vhodný pre profesionálne použitie

• Tento nástroj sa môže používať s bežne dostupným univerzálnym príslušenstvom pre nástroje vrátane príslušenstva BOSCH OIS 3

• Prečítajte a uschovajte tento návod na použitie 4 TeCHNICKÉ ÚdaJe 1 ČASTINÁSTROJA2 a Upínacia skrutka s podložkou B Imbusový kľuč C Brúsna podložka d Zariadenie na odsávanie prachu e Spínač zapnutie/vypnutie F Koliesko na nastavovanie rýchlosti G Vetracie štrbiny H Segmentový pílový list J Zapichovací pílový list (drevo, 20 mm) K Brúsny list (hrubý) L Brúsny list (jemný) M Príslušenstvo pre nastavenie hĺbky *

POZOR!Prečítajtesivšetkyvýstražnéupozornenia abezpečnostnépokyny. Zanedbanie dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobiť požiar a/alebo ťažké poranenie. Tietovýstražnéupozorneniaa bezpečnostnépokynystarostlivouschovajtena budúcepoužitie. Pojem ručné “elektrické náradie” používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

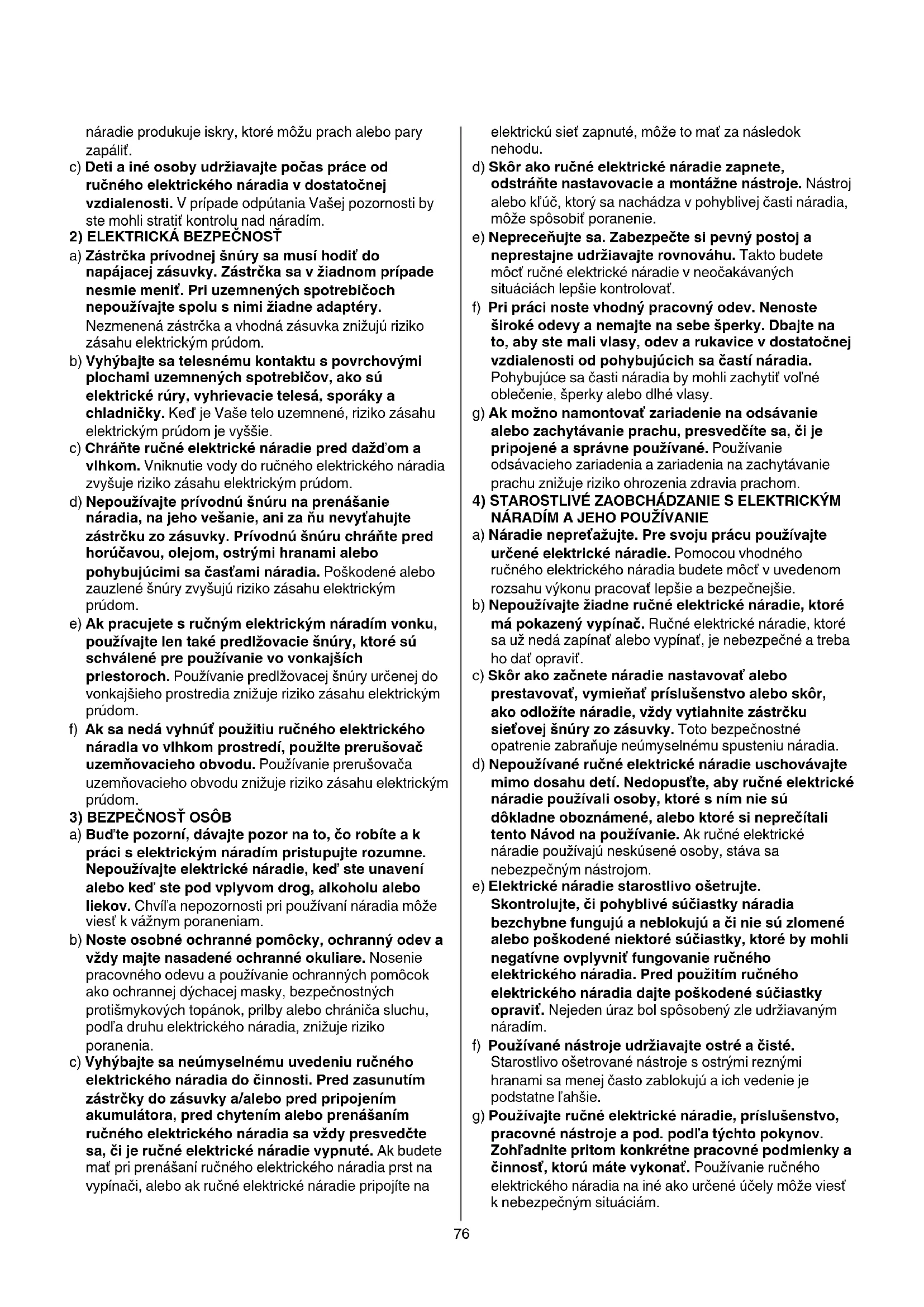

1)BEZPEČNOSŤNAPRACOVISKU

a) Udržiavajtesvojepracoviskočistéaupratané. Neporiadok na pracovisku alebo neosvetlené časti pracoviska môžu viesť k úrazom. b) Nepracujteelektrickýmnáradímvprostredí ohrozenomvýbuchom,vktoromsanachádzajú horľavékvapaliny,plynyaleboprach. Elektrické76 náradie produkuje iskry, ktoré môžu prach alebo pary zapáliť. c) Detiainéosobyudržiavajtepočaspráceod ručnéhoelektrickéhonáradiavdostatočnej vzdialenosti. V prípade odpútania Vašej pozornosti by ste mohli stratiť kontrolu nad náradím.

2)ELEKTRICKÁBEZPEČNOSŤ

a) Zástrčkaprívodnejšnúrysamusíhodiťdo napájacejzásuvky.Zástrčkasavžiadnomprípade nesmiemeniť.Priuzemnenýchspotrebičoch nepoužívajtespolusnimižiadneadaptéry. Nezmenená zástrčka a vhodná zásuvka znižujú riziko zásahu elektrickým prúdom. b) Vyhýbajtesatelesnémukontaktuspovrchovými plochamiuzemnenýchspotrebičov,akosú elektrické rúry, vyhrievacie telesá, sporáky a chladničky. Keď je Vaše telo uzemnené, riziko zásahu elektrickým prúdom je vyššie. c) Chráňteručnéelektrickénáradiepreddažďoma vlhkom. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom. d) Nepoužívajteprívodnúšnúrunaprenášanie náradia,najehovešanie,anizaňunevyťahujte zástrčkuzozásuvky.Prívodnúšnúruchráňtepred horúčavou,olejom,ostrýmihranamialebo pohybujúcimisačasťamináradia. Poškodené alebo zauzlené šnúry zvyšujú riziko zásahu elektrickým prúdom. e) Akpracujetesručnýmelektrickýmnáradímvonku, používajtelentaképredlžovaciešnúry,ktorésú schválenéprepoužívanievovonkajších priestoroch. Používanie predlžovacej šnúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom. f) Aksanedávyhnúťpoužitiuručnéhoelektrického náradiavovlhkomprostredí,použiteprerušovač uzemňovaciehoobvodu. Používanie prerušovača uzemňovacieho obvodu znižuje riziko zásahu elektrickým prúdom.

a) Buďtepozorní,dávajtepozornato,čorobíteak práciselektrickýmnáradímpristupujterozumne. Nepoužívajteelektrickénáradie,keďsteunavení alebokeďstepodvplyvomdrog,alkoholualebo liekov. Chvíľa nepozornosti pri používaní náradia môže viesť k vážnym poraneniam. b) Nosteosobnéochrannépomôcky,ochrannýodeva vždymajtenasadenéochrannéokuliare. Nosenie pracovného odevu a používanie ochranných pomôcok ako ochrannej dýchacej masky, bezpečnostných protišmykových topánok, prilby alebo chrániča sluchu, podľa druhu elektrického náradia, znižuje riziko poranenia. c) Vyhýbajtesaneúmyselnémuuvedeniuručného elektrickéhonáradiadočinnosti.Predzasunutím zástrčkydozásuvkya/alebopredpripojením akumulátora,predchytenímaleboprenášaním ručnéhoelektrickéhonáradiasavždypresvedčte sa,čijeručnéelektrickénáradievypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu. d) Skôrakoručnéelektrickénáradiezapnete, odstráňtenastavovacieamontážnenástroje. Nástroj alebo kľúč, ktorý sa nachádza v pohyblivej časti náradia, môže spôsobiť poranenie. e) Nepreceňujtesa.Zabezpečtesipevnýpostoja neprestajneudržiavajterovnováhu. Takto budete môcť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať. f) Priprácinostevhodnýpracovnýodev.Nenoste širokéodevyanemajtenasebešperky.Dbajtena to,abystemalivlasy,odevarukavicevdostatočnej vzdialenostiodpohybujúcichsačastínáradia. Pohybujúce sa časti náradia by mohli zachytiť voľné oblečenie, šperky alebo dlhé vlasy. g) Akmožnonamontovaťzariadenienaodsávanie alebozachytávanieprachu,presvedčítesa,čije pripojenéasprávnepoužívané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

a) Náradienepreťažujte.Presvojuprácupoužívajte určenéelektrickénáradie. Pomocou vhodného ručného elektrického náradia budete môcť v uvedenom rozsahu výkonu pracovať lepšie a bezpečnejšie. b) Nepoužívajtežiadneručnéelektrickénáradie,ktoré mápokazenývypínač. Ručné elektrické náradie, ktoré sa už nedá zapínať alebo vypínať, je nebezpečné a treba ho dať opraviť. c) Skôrakozačnetenáradienastavovaťalebo prestavovať,vymieňaťpríslušenstvoaleboskôr, akoodložítenáradie,vždyvytiahnitezástrčku sieťovejšnúryzozásuvky. Toto bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu náradia. d) Nepoužívanéručnéelektrickénáradieuschovávajte mimodosahudetí.Nedopusťte,abyručnéelektrické náradiepoužívaliosoby,ktorésnímniesú dôkladneoboznámené,aleboktorésineprečítali tentoNávodnapoužívanie. Ak ručné elektrické náradie používajú neskúsené osoby, stáva sa nebezpečným nástrojom. e) Elektrickénáradiestarostlivoošetrujte. Skontrolujte,čipohyblivésúčiastkynáradia bezchybnefungujúaneblokujúačiniesúzlomené alebopoškodenéniektorésúčiastky,ktorébymohli negatívneovplyvniťfungovanieručného elektrickéhonáradia.Predpoužitímručného elektrickéhonáradiadajtepoškodenésúčiastky opraviť. Nejeden úraz bol spôsobený zle udržiavaným náradím. f) Používanénástrojeudržiavajteostréačisté. Starostlivo ošetrované nástroje s ostrými reznými hranami sa menej často zablokujú a ich vedenie je podstatne ľahšie. g) Používajteručnéelektrickénáradie,príslušenstvo, pracovnénástrojeapod.podľatýchtopokynov. Zohľadnitepritomkonkrétnepracovnépodmienkya činnosť,ktorúmátevykonať.Používanie ručného elektrického náradia na iné ako určené účely môže viesť k nebezpečným situáciám.77

a) Ručnéelektrickénáradiezvertedoopravylen kvalifikovanémupersonáluapoužívajtelen originálnenáhradnésúčiastky. Tým sa zabezpečí zachovanie bezpečnosti ručného elektrického náradia.

• Tento nástroj by nemali používať osoby mladšie ako 16 rokov

• Používajte úplne odmotanú a bezpečnú predlžovaciu šnúru s kapacitou 16 A

• Vždy skontrolujte či je napájacie napätie rovnaké ako napätie uvedené na štítku nástroja (nástroj s menovitým napätím 230V alebo 240V môžete pripojiť aj do siete s napätím 220V)

• Zabránte poškodeniu náradia skrutkami, klincami a inými kovovými predmetmi v obrobku; zoberte ich dole prv než začnete pracovať

• Zaistiteobrábanýdiel (obrábaný diel uchytený pomocou upínacích zariadení alebo vo zveráku je oveľa bezpečnejší kým v ruke)

• Neobrábajtemateriál,ktorýobsahujeazbest (azbest sa považuje za rakovinotvorný materiál)

• Prinastavovaníalebovýmenepríslušenstvavždy vytiahniteprívodnýkábelzozásuvky

• Vždy držte nástroj pevne oboma rukami a stojne bezpečne

• Elektrickú šnúru udržujte vždy mimo pohybujúcich sa častí nástroja; elektrickú šnúru vždy smerujte dozadu, mimo nástroja

• Privýmenepríslušenstvapoužívajteochranné rukavice (pri dotyku s príslušenstvom môže dôjsť k poraneniu)

• V prípade elektrickej alebo mechanickej poruchy zastavte okamžite nástroj a vytiahnite zástrčku z nástennej zásuvky

• Ak je sieťová šnúra poškodená alebo ak sa prereže počas prevádzky, nedotýkajte sa jej ale ju ihneď odpojte z hlavnej elektrickej siete

• Nikdy nepoužívajte nástroj ak je šnúra poškodená; šnúru musí vymeniť kvalifikovaná osoba

• Skôr než nástroj položíte, presvedčte sa že je motor vypnutý a že sú všetky pohyblivé súčiastky zastavené

• Držteelektrickénáradielenzaizolovanéplochy rukovätí, ak vykonávate takú prácu, pri ktorej by mohlipoužitýpracovnýnástrojnatrafiťnaskryté elektrickévedeniaalebozasiahnuťvlastnúprívodnú šnúrunáradia (kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobiť zásah elektrickým prúdom)

• Ruky nevkladajte do oblasti rezania; nikdy a zo žiadneho dôvodu počas rezania nevkladajte ruky pod materiál

• Navyhľadanieskrytýchelektrickýchvedení, plynovýchavodovodnýchpotrubípoužitevhodné hľadacieprístroje,alebosaspojtespríslušným dodávateľom (kontakt s elektrickým vedením môže mať za následok vznik požiaru alebo spôsobiť zásah elektrickým prúdom; poškodenie plynového potrubia môže spôsobiť výbuch; prevŕtanie vodovodného potrubia spôsobí vecné škody, alebo môže spôsobiť zásah elektrickým prúdom)

• Nepoužívajte prasknutý, deformovaný alebo otupený pílový list

• Prach z materiálu, akým je náter obsahujúci olovo, niektoré druhy dreva, minerály a kovy môže byť škodlivý (styk alebo nadýchanie prachu môže spôsobiť alergické reakcie a/alebo respiračné ochorenia obsluhy a okolostojacich osôb); používajteochrannúmasku tváre a pracujte so zariadením na odsávanie prachu, akjetakétozariadeniemožnépripojiť

• Určité druhy prachu sú klasifikované ako karcinogénne (akým dubový a bukový prach), a to hlavne v spojení s prísadami pre úpravu dreva; používajteochrannú masku tváre a pracujte so zariadením na odsávanie prachu,akjetakétozariadeniemožnépripojiť

• Nedotýkajte sa pohyblivej brúsnej plochy

• Nepoužívajte opotrebené, potrhané alebo silne znečistené brúsne plochy

• Pri brúsení sa tvoria iskry; nepoužívajte vysávač a dbajte na to, aby sa v pracovnom priestore nezdržovala iná osoba a nebol horľavý materiál POUŽITIE

• Výmena príslušenstvo 5 ! odpojtezástrčku - odmontujte/namontujte požadované príslušenstvo podľa obrázka - otvory na príslušenstve musia sadnúť na výstupky na hlave nástroja (v niektorej z možných stabilných pozícií) - vlisovaný stred príslušenstva musí smerovať nadol - na uvoľnenie/zatiahnutie skrutky A použite imbusový kľúč B - skontrolujte,čijepríslušenstvonasadenépevne (nesprávne alebo slabo pripevnené príslušenstvo sa počas používania môže uvoľniť a ohroziť bezpečnosť)

• Namontovanie brúsiacich plôch 6 - pred upnutím brúsneho listu oklepte prach zo suchého zipsu brúsnej podložky C 2 - podľa obrázku namontujte brúsiacu plochu VELCRO ! l’ahprachuvyžadujeabysapoužiliperforované brúsiace plochy ! perforácie na brúsiacich plochách sa majú zhodovaťsperforáciaminabrúsiacejnohe ! načasvyměňteopotrebenébrúsiaceplochy ! nástrojvždypoužívajtetak,abyceláplocha suchéhozipsubolapokrytábrusnýmpapierom

• Odsávanie pilín a malých kúskov 7 - namontujte zariadenie na odsávanie prachu D podľa obrázka - zapnite vysávač ! zariadenienaodsávanieprachu/vysávač nepoužívajte,keďbrúsitekov78 - najlepšia účinnosť odsávania prachu sa dosiahne, ak sa zariadenie na odsávanie prachu D pravidelne čistí

• Zapínanie/vypínanie - nástroje zapnite/vypnite posunutím prepínača E 2 do polohy “I”/”O” ! predtým,akosapríslušenstvodostanenamiesto obrábania,malbynástrojbežaťnaplnéotáčky ! predvypnutímnástrojabystehomalizdvihnúťz miesta obrábania

• Nastavenie pracovnej rýchlosti 8 - pomocou kolieska F je možné nastaviť požadovanú oscilačnú frekvenciu od nízkej (1) až po vysokú (6) (aj počas chodu nástroja) - optimálna pracovná rýchlosť závisí na materiáli a môžete ju stanoviť praktickou skúškou

• Držanie a vedenie nástroja ! počasprácevždydržtenástrojvoblastisivého držadla(iel)9 - vetracie štrbiny G 2 udržujte nezakryté - na nástroj priveľmi netlačte (nadmerný tlak môže spôsobiť prehrievanie a môže skrátiť životnosť príslušenstva)

• Príslušenstvo pre nastavenie hĺbky (DEPTH STOP) (nedodávasaštandardne) 0 RADUNAPOUŽITIE

• Segmentový pílový list H 2 používajte na oddeľovacie a zapichovacie rezy do dreva, omietky, sadry a plastov (aj na rezanie blízko okrajov, v rohoch a na iných ťažko dostupných miestach)

• Zapichovací pílový list J 2 používajte na oddeľovacie a hlboké zapichovacie rezy do dreva, omietky, sadry a plastov (aj na rezanie blízko okrajov, v rohoch a na iných ťažko dostupných miestach)

• Tento nástroj nie je vhodný pre profesionálne použitie

• Nástroj a sieťovú šnúru udržujte stále čistú (zvlášť vetracie štrbiny G 2) ! predčistenímodpojtezelektrickejsiete

• Ak by nástroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni elektrického náradia SKIL - pošlite nástroj bez rozmontovania spolu s dôkazom o kúpe; vášmu dílerovi alebo do najbližšieho servisného strediska SKIL (zoznam adries servisných stredisiek a servisný diagram nástroja sú uvedené na www.skil.com) ŽIVOTNÉPROSTREDIE

• Elektrickénáradie,príslušenstvoabalenia nevyhadzujte do komunálneho odpadu (len pre štáty EÚ) - podľa európskej smernice 2012/19/EG o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobiť ekologicky šetrnej recyklácii - pripomenie vám to symbol !, keď ju bude treba likvidovať

Multifunkčnýnástroj1470 Technické údaje 1

• Na vlastnú zodpovednosť vyhlasujeme, že dole popísaný výrobok “Technické údaje” sa zhoduje s nasledujúcimi normami alebo normatívnymi dokumentami: EN 60745, EN 61000, EN 55014 podľa ustanovení smerníc 2014/30/ EU, 2006/42/EG, 2011/65/EU

• Súbor technickej dokumentácie sa nachádzajú na adrese: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL ¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿ ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ Ĺ¾ÁÂÿʹ¹¾ ÈÈÊÇιĹƹ¿½Ê

• Merané podľa EN 60745 je úroveň akustického tlaku tohto nástroja 92 dB(A) a úroveň akustického výkonu je 103 dB(A) (štandardná odchýlka: 3 dB), a vibrácie sú ✱ m/s² (súčet vektorov troch smerov; nepresnosť K = 1,5 m/s²) ✱ pri brúsení 8,8 m/s² ✱ pri rezaní pomocou zapichovacieho pílového listu 13,9 m/s² ✱ pri rezaní pomocou segmentového pílového listu 7,2 m/s²

• Hladina emisií od vibrácií bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60745; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie - používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšiť úroveň vystavenia - časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížiť úroveň vystavenia ! chráňtesapredúčinkamivibráciítak,žebudete náradieajehopríslušenstvosprávneudržiavať, takženebudetepracovaťsostudenýmirukamia takžesisvojepracovnépostupysprávne zorganizujete79
