MANUALE UTENTE 1470 AJ SKIL

Utensile multifunzione 1470 INTRODUZIONE

• Questo utensile è stato concepito per segare e tagliare legno, plastica, intonaco, metalli e piastrelle per pareti morbide, nonché per la sabbiatura di piccole superci

• A causa della propulsione oscillante, l’accessorio oscilla no a 22000 volte al minuto a 3°, il che rende l’utensile particolarmente adatto per i lavori di precisione in angoli, punti stretti e dicili da raggiungere.

• Questo utensile non è inteso per un uso professionale

• Questo utensile permette l’utilizzo dei più comuni accessori disponibili, compresi gli accessori BOSCH OIS in commercio 3

• Leggete e conservate questo manuale di istruzione 4 DATI TECNICI 1 ELEMENTI UTENSILE 2 A Vite di ssaggio con rondella B Chiave esagonale C Paltorello D Dispositivo per l’estrazione della polvere E Interruttore di acceso/spento F Rotella selezione velocità G Feritoie di ventilazione H Lama per sega a segmenti J Lama per tagli in profondità (legno, 20 mm) K Foglio abrasivo (grosso)40 L Foglio abrasivo (ne) M Accessorio per la regolazione della profondità *

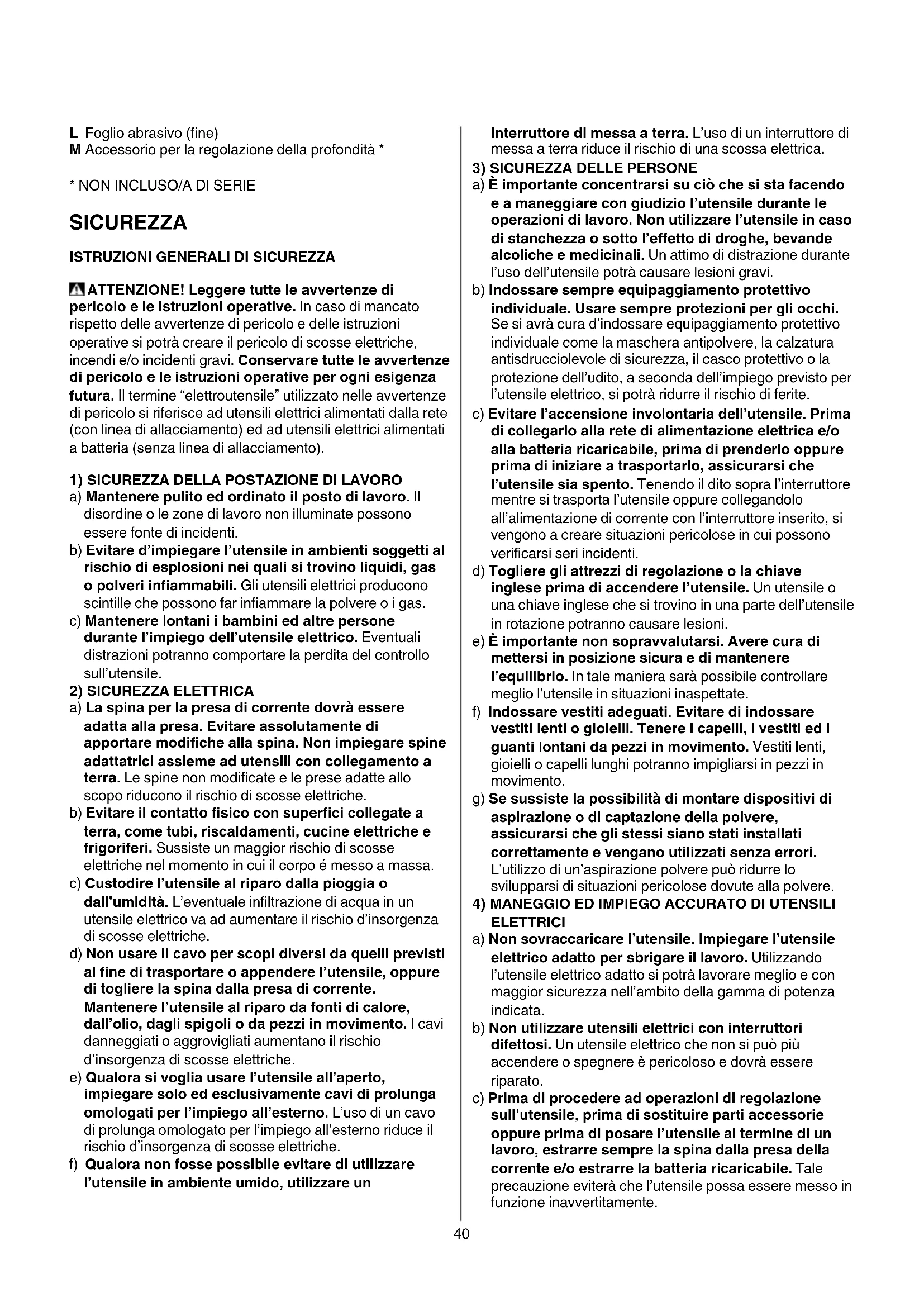

ATTENZIONE! Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine “elettroutensile” utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. b) Evitare d’impiegare l’utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far inammare la polvere o i gas. c) Mantenere lontani i bambini ed altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’utensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modicate e le prese adatte allo scopo riducono il rischio di scosse elettriche. b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo é messo a massa. c) Custodire l’utensile al riparo dalla pioggia o dall’umidità. L’eventuale inltrazione di acqua in un utensile elettrico va ad aumentare il rischio d’insorgenza di scosse elettriche. d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l’utensile, oppure di togliere la spina dalla presa di corrente. Mantenere l’utensile al riparo da fonti di calore, dall’olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. e) Qualora si voglia usare l’utensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. f) Qualora non fosse possibile evitare di utilizzare l’utensile in ambiente umido, utilizzare un interruttore di messa a terra. L’uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.

3) SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l’utensile durante le operazioni di lavoro. Non utilizzare l’utensile in caso di stanchezza o sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’utensile potrà causare lesioni gravi. b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d’indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell’udito, a seconda dell’impiego previsto per l’utensile elettrico, si potrà ridurre il rischio di ferite. c) Evitare l’accensione involontaria dell’utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’utensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’utensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono vericarsi seri incidenti. d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l’utensile. Un utensile o una chiave inglese che si trovino in una parte dell’utensile in rotazione potranno causare lesioni. e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio. In tale maniera sarà possibile controllare meglio l’utensile in situazioni inaspettate. f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI

ELETTRICI a) Non sovraccaricare l’utensile. Impiegare l’utensile elettrico adatto per sbrigare il lavoro. Utilizzando l’utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell’ambito della gamma di potenza indicata. b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato. c) Prima di procedere ad operazioni di regolazione sull’utensile, prima di sostituire parti accessorie oppure prima di posare l’utensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’utensile possa essere messo in funzione inavvertitamente.41 d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l’utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte. e) Effettuare accuratamente la manutenzione dell’utensile. Verificare che le parti mobili dell’utensile funzionino perfettamente e non s’inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell’utensile stesso. Far riparare le parti danneggiate prima d’impiegare l’utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata eettuata poco accuratamente. f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti alati s’inceppano meno frequentemente e sono più facili da condurre. g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l’impiego. L’impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

a) Fare riparare l’utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’utensile.

• Questo utensile non dev’essere utilizzato da persone di età inferiore ai 16 anni

• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp

• Controllare che la tensione dell’alimentazione sia la stessa di quella indicata sulla targhetta dell’utensile (gli utensili con l’indicazione di 230V o 240V possono essere collegati anche alla rete di 220V)

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione

• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se ssato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)

• Non lavorare mai materiali contenenti amianto (l’amianto è ritenuto materiale cancerogeno)

• Staccatesemprelaspinadell’utensileprimadi effettuare regolazioni o cambiare gli accessori

• Durante le operazioni di lavoro tenete sempre l’utensile con ambedue le mani ed assumete una sicura posizione di lavoro

• Mantenere sempre il cavo distante dalle parti in movimento dell’utensile; spingere il cavo verso la parte posteriore, distante dall’utensile

• Usare guanti protettivi quando si cambiano accessori (il contatto con l’accessorio può causare lesioni)

• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l’utensile e staccate la spina

• Se durante un’operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa

• Non usare l’utensile quando il cavo è danneggiato; farlo sostituire da personale qualicato

• Quando riponete l’utensile accertatevi che non ci siano parti in movimento e che il motore sia spento

DURANTE LA SABBIATURA/IL TAGLIO

• Tenere l’elettroutensile per le superfici isolate dell’impugnatura qualora venissero effettuati lavori durante i quali l’accessorio potrebbo venire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete (il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell’elettroutensile, causando una scossa elettrica)

• Tenere lontane le mani dall’area di taglio; non posizionare per alcun motivo le mani sotto il materiale durante le operazioni di taglio

• Al fine di rilevare possibili linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice (un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche; danneggiando linee del gas si può creare il pericolo di esplosioni; penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica)

• Non usate la lama in caso sia crepata, deformata o non tagliente

DURANTE LA SABBIATURA

• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all’operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Alcuni tipi di polvere sono classicati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l’estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l’estrazione della polvere per i materiali in lavorazione

• Usare l’utensile solo per la sabbiatura a secco (la penetrazione di acqua nel motore aumenta il rischio di scossa elettrica)

• Evitare di toccare il foglio mentre questo si trova in movimento

• Non continuare ad usare fogli usurati, stagliati oppure già troppo carichi di materiale levigato

• Nella levigatura del metallo vengono generate scintille; non usare l’aspirapolvere e allontanare altre persone e materiali inammabili dall’area di lavoro USO

• Cambio di accessori 5 ! estrarre la spina dalla presa42 - rimuovere/montare l’accessorio richiesto come illustrato - assicurarsi che le aperture dell’accessorio si incastrino nelle linguette della testa dell’utensile (qualsiasi posizione d’incastro possibile) - montare l’accessorio con il centro depresso verso il basso - allentare/ssare la vite A con la chiave esagonale B - verificare che l’accessorio sia fissato saldamente (accessori ssati male o non saldamente possono allentarsi durante l’uso e causare pericoli)

• Montaggio del foglio abrasivo 6 - sbattere il VELCRO del paltorello per rimuovere la polvere C 2 prima di applicare il foglio abrasivo - montare il foglio abrasivo di VELCRO come illustrato ! e necessaria foglio abrasivo perforato per l’aspirazione ! i fori del foglio devono corrispondere ai fori della piastra ! sostituire il foglio abrasivo consumato per tempo ! usare l’utensile sempre con l’intera superficie di VELCRO coperta da foglio abrasivo

• Aspirazione polvere/trucioli 7 - montare il dispositivo per l’estrazione della polvere D come illustrato - montare l’aspirapolvere ! non usare il dispositivo per l’estrazione della polvere/l’aspirapolvere durante al smerigliatura di metallo - pulire il dispositivo per l’estrazione della polvere D regolarmente per ottenere una raccolta della polvere ottimale

• Acceso/spento - per accendere/spegnere l’utensile, spingere l’interruttore E 2 nella posizione “I”/”O” ! prima che l’accessorio raggiunga il pezzo in lavorazione, l’utensile deve girare a piena velocità ! prima di spegnere l’utensile, dovreste sollevarlo dal pezzo di lavorazione

• Regolare la velocità di lavoro 8 - con la rotella F è possibile regolare la frequenza d’oscillazione richiesta, da bassa (1) ad alta (6) (anche mentre l’utensile è in uso) - la velocità di esercizio ottimale dipende dal materiale e può essere stabilita mediante prove pratiche

• Tenuta e guida dell’utensile ! durante la lavorazione, impugna l’utensile sempre in corrispondenza della(e) area(e) grigia(e) 9 - tenere scoperte le feritoie di ventilazione G 2 - non applicare troppa pressione sull’utensile (una pressione eccessiva farà riscaldare troppo la punta e ne accorcierà la durata)

• Accessorio di regolazione della profondità (DEPTH STOP) (non incluso di serie) 0 CONSIGLIO PRATICO

• Usare la lama per sega a segmenti H 2 per separare e tagliare in profondità legno, intonaco, gesso e plastica (anche per segare vicino a bordi, angoli e in punti dicili da raggiungere)

• Usare la lama per sega a segmenti J 2 per separare e tagliare in profondità legno, intonaco, gesso e plastica morbida (anche per segare vicino a bordi, angoli e in punti dicili da raggiungere)

• Per altri consigli consultare il sito www.skil.com MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale

• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione G 2) ! prima di pulire estrarre la spina dalla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l’utensile dovesse guastarsi, la riparazione va fatta eettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL - inviare l’utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l’indirizzo ed il disegno delle parti di ricambio dell’utensile sono riportati su www.skil.com)

TUTELA DELL’AMBIENTE

• Non gettare l’utensile elettrico, gli accessori e l’imballaggio tra i rifiuti domestici (solo per paesi UE) - secondo la Direttiva Europea 2012/19/CE sui riuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al ne di essere reimpiegati in modo eco-compatibile - il simbolo ! vi ricorderà questo fatto quando dovrete eliminarle

DICHIARAZIONE DEI CONFORMITÀ

Utensile multifunzione 1470 Dati tecnici 1

• Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei “Dati tecnici” è conforme alle seguenti normative ed ai relativi documenti: EN 60745, EN 61000, EN 55014 in base alle prescrizioni delle direttive 2014/30/UE, 2006/42/EG, 2011/65/UE

RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 92 dB(A) ed il livello di potenza acustica 103 dB(A) (deviazione standard: 3 dB), e la vibrazione ✱ m/s² (somma dei vettori in tre direzioni; incertezza K = 1,5 m/s²) ✱ durante la levigatura 8,8 m/s² ✱ quando si tagliano con la lama per tagli in profondità 13,9 m/s² ✱ quando si tagliano con la lama per sega a segmenti 7,2 m/s²43

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l’utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate - se si utilizza l’utensile per applicazioni diverse, oppure con accessori dierenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente - i momenti in cui l’utensile è spento oppure è in funzione ma non viene eettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione ! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell’utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro
