HASZNÁLATI ÚTMUTATÓ 1470 AJ SKIL

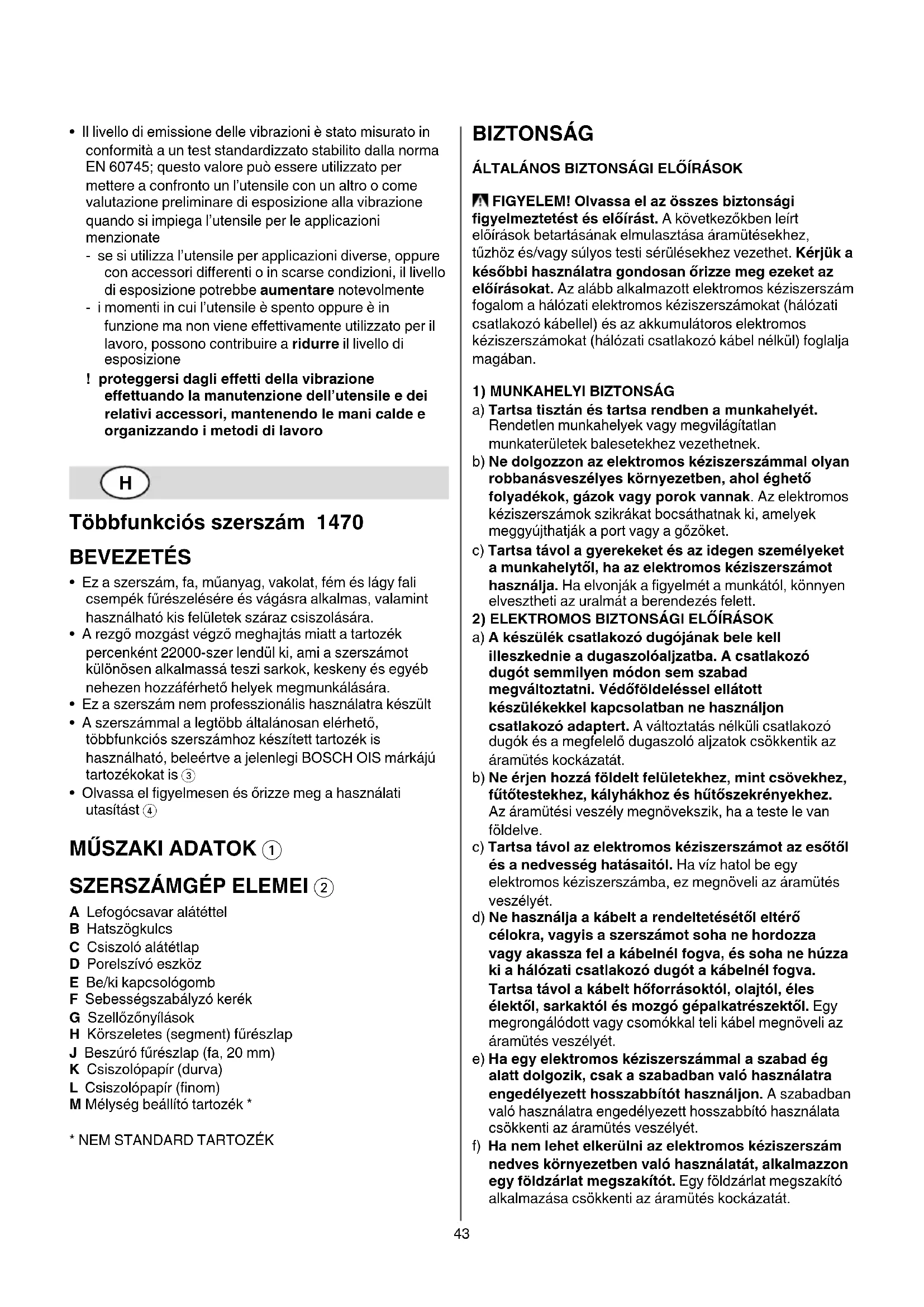

Többfunkciós szerszám 1470 BEVEZETÉS

• Ez a szerszám, fa, műanyag, vakolat, fém és lágy fali csempék fűrészelésére és vágásra alkalmas, valamint használható kis felületek száraz csiszolására.

• A rezgő mozgást végző meghajtás miatt a tartozék percenként 22000-szer lendül ki, ami a szerszámot különösen alkalmassá teszi sarkok, keskeny és egyéb nehezen hozzáférhető helyek megmunkálására.

• Ez a szerszám nem professzionális használatra készült

• A szerszámmal a legtöbb általánosan elérhető, többfunkciós szerszámhoz készített tartozék is használható, beleértve a jelenlegi BOSCH OIS márkájú tartozékokat is 3

• Olvassa el figyelmesen és őrizze meg a használati utasítást 4 MŰSZAKIADATOK1

SZERSZÁMGÉP ELEMEI 2

A Lefogócsavar alátéttel B Hatszögkulcs C Csiszoló alátétlap D Porelszívó eszköz E Be/ki kapcsológomb F Sebességszabályzó kerék G Szellőzőnyílások H Körszeletes (segment) fűrészlap J Beszúró fűrészlap (fa, 20 mm) K Csiszolópapír (durva) L Csiszolópapír (finom) M Mélység beállító tartozék *

FIGYELEM! Olvassa el az összes biztonsági figyelmeztetéstéselőírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbihasználatragondosanőrizzemegezeketaz előírásokat. Az alább alkalmazott elektromos kéziszerszám fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét. Rendetlen munkahelyek vagy megvilágítatlan munkaterületek balesetekhez vezethetnek. b) Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyeskörnyezetben,aholéghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gőzöket. c) Tartsa távol a gyerekeket és az idegen személyeket amunkahelytől,haazelektromoskéziszerszámot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.

2)ELEKTROMOSBIZTONSÁGIELŐÍRÁSOK

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni.Védőföldelésselellátott készülékekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Ne érjen hozzá földelt felületekhez, mint csövekhez, fűtőtestekhez,kályhákhozéshűtőszekrényekhez. Az áramütési veszély megnövekszik, ha a teste le van földelve. c) Tartsatávolazelektromoskéziszerszámotazesőtől és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Nehasználjaakábeltarendeltetésétőleltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és soha ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsatávolakábelthőforrásoktól,olajtól,éles élektől,sarkaktólésmozgógépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. e) Ha egy elektromos kéziszerszámmal a szabad ég alatt dolgozik, csak a szabadban való használatra engedélyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. f) Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy földzárlat megszakítót. Egy földzárlat megszakító alkalmazása csökkenti az áramütés kockázatát.44

3)SZEMÉLYIBIZTONSÁGIELŐÍRÁSOK

a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berendezést. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. b) Viseljenszemélyivédőfelszereléstésmindig viseljenvédőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyes sérülések kockázatát. c) Kerülje el a készülék akaratlan üzembe helyezését. Győződjönmegarról,hogyazelektromos kéziszerszámkivankapcsolva,mielőttbedugnáa csatlakozó dugót a dugaszolóaljzatba, csatlakoztatnáazakkumulátor-csomagot,ésmielőtt felvenné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Azelektromoskéziszerszámbekapcsolásaelőtt okvetlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat. e) Ne becsülje túl önmagát. Kerülje el a normálistól eltérőtesttartást,ügyeljenarra,hogymindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljenmegfelelőruhát.Neviseljenbőruhátvagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjétamozgórészektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni a porelszívásáhozésösszegyűjtéséhezszükséges berendezéseket,ellenőrizze,hogyazokmegfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknekmegfelelőenműködnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

a) Ne terhelje túl az elektromos kéziszerszámot. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/vagy az akkumulátor-csomagot az elektromos kéziszerszámból,mielőttazelektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. d) A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek ne férhess nek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) Akészüléketgondosanápolja.Ellenőrizze,hogya mozgóalkatrészekkifogástalanulműködnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére.Amegrongálódottrészeketakészülék használataelőttjavíttassameg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. f) Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokatstb.csakezenelőírásoknak használja. Vegye figyelembe a munkafeltételeket és akivitelezendőmunkasajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

a) Az elektromos kéziszerszámot csak szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon. BIZTONSÁGI UTASÍTÁSOK TÖBBFUNKCIÓS

• A készüléket csak 16 éven felüli személyek használják

• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-es teljesítménnyel

• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e a gép adattábláján feltüntetett értékkel (a 230V vagy 240V jelzésű gépek 220V feszültségre is csatlakoztathatók)

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy hasonló sérüléseket ne okozhasson; a munka megkezdése előtt eltávolítandó

• Rögzítse a munkadarabot (befogókészülékkel vagy satuval befogott munkadarabot sokkal biztonságosabban lehet rögzíteni mint a kézzel tartottat)

• Ne munkáljon meg a berendezéssel azbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)

• Mindighúzzakiadugaszolóaljzatotmielőtt tartozékot cserélne vagy bármit változtatna a gép beállításán

• Tartsa mindig két kézzel, erősen a gépet, s válasszon stabil és biztonságos45

• A gép mozgó részétöl mindig tartsa távol az elektromos kábelt; terelje a tápkábelt a gép hátulja felé, a géptől elfelé

• Tartozékokcseréjéhezhasználjonvédőkesztyűt (a tartozék érintése sérülésekhez vezethet)

• Normálistól eltérő működés valamint szokatlan, idegen hangok esetén a készüléket azonnal kapcsolja ki és a kábelt húzza ki a fali dugaszoló aljzatból

• Ha a kábel munka közben megsérül vagy el van vága, ne érjen a kábelhoz, hanem azonnal húzza ki a konektorból

• Soha ne használja a szerszámot ha a kábel sérült; cseréltesse ki szakértő által

• A gépet soha ne hagyja bekapcsolt állapotban, ha már nem dolgozik vele FŰRÉSZELÉSNÉL/VÁGÁSNÁL

• Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva tartsa, ha olyan munkát végez, amelynek során a betétszerszám feszültség alattálló,kívülrőlnemláthatóvezetékekhez,vagya készülék saját hálózati csatlakozó kábeljéhez érhet (ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek)

• Kezéttartsatávolavágófelülettől; vágás közben soha se nyúljon semmilyen okból az anyag alá

• A rejtett vezetékek felkutatásához használjon alkalmasfémkeresőkészüléket,vagykérjekiahelyi energiaellátó vállalat tanácsát (ha egy elektromos vezetékeket a berendezéssel megérint, ez tűzhöz és áramütéshez vezethet; egy gázvezeték megrongálása robbanást eredményezhet; egy vízvezetékbe való behatolás anyagi károkhoz és áramütéshez vezethet)

• Ne használjon repedt, deformált vagy tompa fürészlapot

• Az anyagból származó por (mint például az ólmot, néhány fafajtát, ásványi anyagokat és fémet tartalmazó festék) káros lehet (a por érintése vagy belégzése allergiás reakciókat és/vagy légzőszervi betegségeket okozhat a kezelő, illetve a közelben állók esetében); viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek (ilyen például a tölgy- és a bükkfa pora), különösen a fa kondicionálására szolgáló adalékokkal együtt; viseljen pormaszkot és amennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat azon termékkel kapcsolatosan, amellyel dolgozni kíván

• A gépet csak száraz csiszolásra használja (víz bejutása a gépbe megnöveli az elektromos áramütés kockázatát

• Ne nyúljon a mozgásban lévő csiszoló papír

• Ne üzemeltesse a csiszológépet kopott, szakadt vagy erősen szoruló csiszoló papír

• Fém csiszolásakor szikra keletkezik; ne használjon porszivót; ügyeljen arra, hogy senki ne tartózkodjon a munkaterületen, és ne legyen a közelben gyúlékony anyag KEZELÉS

• A tartozékok cseréje 5 ! húzzuk ki a kábel dugóját a csatlakozó aljzatból - szerelje le/szerelje fel a kívánt tartozékot az ábra szerint - gondoskodjon arról, hogy a tartozék nyílásai bekapcsolódjanak a szerszámfej füleibe (bármilyen bekattanó helyzet lehetséges) - szerelje fel a tartozékot úgy, hogy a benyomott középpont lefelé mutasson - lazítsa/rögzítse a csavart A hatszögletű kulccsal B - ellenőrizzeatartozékszorosfelfekvését (helytelen vagy nem biztonságosan rögzített tartozékok kilazulhatnak működés közben, és veszélyt okozhatnak)

• Csiszolópapír rögzités 6 - tisztítsa le a port a csiszolótalpon lévő VELCRO anyagról C 2a csiszolópapír rögzítése előtt - helyezze fel a VELCRO csiszolópapírt az ábra alapján ! a porelszíváshoz perforált, lyukacsos csiszolópapirra van szüksége ! acsiszolópapíronlévőperforálásoknaka csiszolótalponlévőlyukakkalegybekellesniük ! azelhasználtcsiszolópapírtidőbenkikell cserélni ! a készüléket mindig úgy használja, hogy a VELCRO felületet fedje a csiszolópapír

• Por-/forgácselszívó 7 - az D porszívó egységet szerelje fel az ábrán látható módon - dugja be a porszívót ! ne használjon porelszívó eszközt/porszívót fém csiszolásakor - a porelszívó eszköz rendszeres D ürítése segíti az optimális porgyűjtést

• Be/Ki - a szerszám ki-/bekapcsolása a E 2 kapcsoló “I”/”O” pozícióba állításával történik ! mielőttakészüléketamunkadarabra/bavezetné, várja meg, amíg a motor a maximális fordulatszámot eléri ! kikapcsoláselőttkészülékéttávolítsaela munkadarabtól

• A megmunkálási sebesség beállítása 8 - a F kerék segítségével állítható be fokozatmentesen a legnagyobb fordulatszám, az alacsonytól (1) a legmagasabbig (6) (a szerszám működése közben is állítható) - az optimális sebesség az anyagtól függ, és próbálkozásokkal határozható meg

• A gép vezetése és tartása ! munka közben mindvégig tartsa gépet a szürke színűmarkolatiterület(ek)en9 - a szellőzőnyílásokat G 2 mindig tartsa szabadon - ne nyomja túlságosan a szerszámot (a túl erős nyomás túlzott hőtermeléssel jár, és megrövidítheti a marószár élettartamát)

• Mélység beállító tartozék (DEPTH STOP) (nem standard tartozék) 046 HASZNÁLAT

• Használja a körszeletes (segment) fűrészlapot H 2 szétválasztásra és beszúró vágásokra fában, vakolatban, gipszben és műanyagokban (a szélekhez közeli csiszolásra, sarkokban és más nehezen hozzáférhető helyeken is)

• Használja a beszúró fűrészlapot J 2 szétválasztásra és beszúró vágásokra fában, vakolatban, gipszben és lágy műanyagokban (a szélekhez közeli fűrészelésre, sarkokban és más nehezen hozzáférhető helyeken)

• A www.skil.com címen még több ötletet és javaslatot talál

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült

• Mindig tartsa tisztán a gépet és a vezetéket (különös tekintettel a szellőzőnyílásokra G 2) ! tisztításelőtthúzzakiacsatlakozódugót

• Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni - küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található) KÖRNYEZET

• Az elektromos kéziszerszámokat, tartozékokat és csomagolást ne dobja a háztartási szemétbe (csak EU-országok számára) - a használt villamos és elektronikai készülékekről szóló 2012/19/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani - erre emlékeztet a ! jelzés, amennyiben felmerül az intézkedésre való igény

MEGFELELŐSÉGINYILATKOZAT

Többfunkciós szerszám 1470 Műszakiadatok1

• Egyedüli felelőséggel kijelentjük, hogy a “Műszaki adatok” alatt leírt termék megfelel a következő szabványoknak, illetve irányadó dokumentumoknak: EN 60745, EN 61000, EN 55014 a 2014/30/EU, 2006/42/EK, 2011/65/EU irányelveknek megfelelöen

• Aműszakidokumentációakövetkezőhelyen található: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL ¹ÊÁÂÆιƼ½ÊÇǾ¼½Æ ȽʹÌÁÇÆËŵÆ¿Áƽ½ÊÁÆ¿ ÍÊÇȽƓˁ˅ʿ˂ʽ¼¹Ɠ Ĺ¾ÁÂÿʹ¹¾ ÈÈÊÇιĹƹ¿½Ê

• Az EN 60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 92 dB(A) a hangteljesítmény szintje 103 dB(A) (normál eltérés: 3 dB), a rezgésszám ✱ m/s² (a három irány vektorösszege; szórás K = 1,5 m/s²) ✱ csiszolás közben 8,8 m/s² ✱ vágásahoz beszúró fűrészlappal 13,9 m/s² ✱ vágásahoz körszeletes fűrészlappal 7,2 m/s²

• A rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során - az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét - az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét ! az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól
