MANUAL DE UTILIZADOR 1470 AJ SKIL

60º 90º -30º -60º -90º

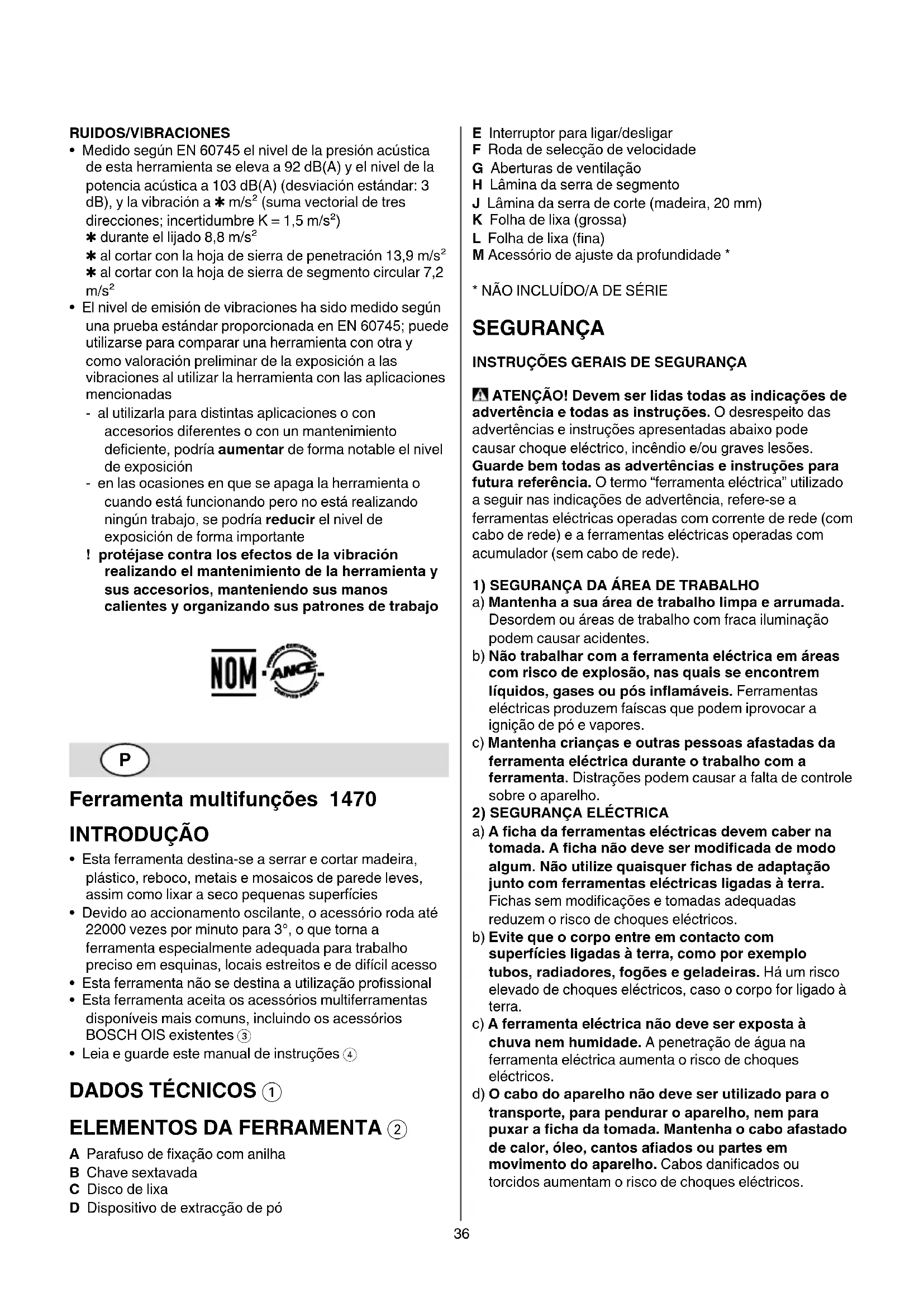

Ferramenta multifunções 1470 INTRODUÇÃO

• Esta ferramenta destina-se a serrar e cortar madeira, plástico, reboco, metais e mosaicos de parede leves, assim como lixar a seco pequenas superfícies

• Devido ao accionamento oscilante, o acessório roda até 22000 vezes por minuto para 3°, o que torna a ferramenta especialmente adequada para trabalho preciso em esquinas, locais estreitos e de difícil acesso

• Esta ferramenta não se destina a utilização prossional

• Esta ferramenta aceita os acessórios multiferramentas disponíveis mais comuns, incluindo os acessórios BOSCH OIS existentes 3

• Leia e guarde este manual de instruções 4

A Parafuso de xação com anilha B Chave sextavada C Disco de lixa D Dispositivo de extracção de pó E Interruptor para ligar/desligar F Roda de selecção de velocidade G Aberturas de ventilação H Lâmina da serra de segmento J Lâmina da serra de corte (madeira, 20 mm) K Folha de lixa (grossa) L Folha de lixa (na) M Acessório de ajuste da profundidade *

ATENÇÃO! Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo “ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada. Desordem ou áreas de trabalho com fraca iluminação podem causar acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas que podem iprovocar a ignição de pó e vapores. c) Mantenha crianças e outras pessoas afastadas da ferramenta eléctrica durante o trabalho com a ferramenta. Distrações podem causar a falta de controle sobre o aparelho.

2) SEGURANÇA ELÉCTRICA

a) A ficha da ferramentas eléctricas devem caber na tomada. A ficha não deve ser modificada de modo algum. Não utilize quaisquer fichas de adaptação junto com ferramentas eléctricas ligadas à terra. Fichas sem modicações e tomadas adequadas reduzem o risco de choques eléctricos. b) Evite que o corpo entre em contacto com superfícies ligadas à terra, como por exemplo tubos, radiadores, fogões e geladeiras. Há um risco elevado de choques eléctricos, caso o corpo for ligado à terra. c) A ferramenta eléctrica não deve ser exposta à chuva nem humidade. A penetração de água na ferramenta eléctrica aumenta o risco de choques eléctricos. d) O cabo do aparelho não deve ser utilizado para o transporte, para pendurar o aparelho, nem para puxar a ficha da tomada. Mantenha o cabo afastado de calor, óleo, cantos afiados ou partes em movimento do aparelho. Cabos danicados ou torcidos aumentam o risco de choques eléctricos.37 e) Ao trabalhar com a ferramenta eléctrica ao ar livre, use um cabo de extensão apropriado para áreas externas. O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha prudencia ao trabalhar com a a ferramenta eléctrica. Não use a ferramenta eléctrica se estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de falta de atenção durante a operação da ferramenta eléctrica pode causar graves lesões. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. c) Evitar uma colocação em funcionamento involuntária. Assegure se de que a ferramenta eléctrica esteja desligada, antes de conectá la à alimentação de rede e/ou ao acumulador, antes de levantá la ou de transportá la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover chaves de ajustes ou chaves de fenda, antes de ligar a ferramenta eléctrica. Uma chave de fenda ou chave de ajuste que se encontre numa parte móvel do aparelho, pode levar a lesões. e) Não se sobrestime. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma poderá será mais fácil controlar o aparelho em situações inesperadas. f) Use roupa apropriada. Não use roupa larga ou jóias. Mantenha o cabelo, roupa e luvas afastadas de partes em movimento. Roupas largas, jóias ou cabelos longos podem ser agarradas por partes em movimento. g) Se for prevista a montagem de dispositivos de aspiração de pó e de dispositivos de recolha, assegure-se de que estão conectados e que sejam utilizados de forma correcta. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE FERRAMENTAS

ELÉCTRICAS a) Não sobrecarregue a ferramenta eléctrica. Use para o seu trabalho a ferramenta eléctrica correcta. A ferramenta correcta realizará o trabalho de forma melhor e mais segura dentro da faixa de potência indicada. b) Não utilize a ferramenta eléctrica se o interruptor não puder ser ligado nem desligado. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor de ligar-desligar, é perigosa e deve ser reparada. c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes na ferramenta, de substituir acessórios ou de guardar a ferramenta. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. d) Guarde ferramentas eléctricas que não estiverem sendo utilizadas, for a do alcance de crianças. Não permita que o aparelho seja utilizado por pessoas não familiarizadas com o mesmo ou que não tenham lido estas instruções. Ferramentas eléctricas são perigosas nas mãos de pessoas sem treinamento. e) Trate a sua ferramenta eléctrica com cuidado. Verifique se as partes móveis do aparelho funcionam perfeitamente e não emperram, se há peças quebradas ou danificadas, que possam influenciar o funcionamento do aparelho. Peças danificadas devem ser reparadas antes da utilização do aparelho. Muitos acidentes tem como causa uma manutenção insuciente das ferramentas eléctricas. f) Mantenha as ferramentas de corte sempre afiadas e limpas. Ferramentas de cortes devidamente tratadas, com cantos aados travam com menos frequência e podem ser controladas com maior facilidade. g) Use a ferramenta eléctrica, os acessórios os bits da ferramenta etc., de acordo com estas instruções. Considere também as condições de trabalho e o trabalho a ser efectuado. A utilização da ferramenta eléctrica para outros ns que os previstos, pode resultar em situações perigosas.

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser colocadas peças sobressalentes originais. Desta forma é assegurada a segurança da ferramenta eléctrica. INSTRUÇÕES DE SEGURANÇA PARA FERRAMENTAS MULTIFUNÇÕES GENERAL

• Esta ferramenta não deve ser utilizada por pessoas menores de 16 anos

• Utilize extensões completamente desenroladas e seguras, com uma capacidade de 16 Amp

• Certique-se sempre de que a tensão de alimentação está de acordo com a tensão indicada na placa de identicação da ferramenta (ferramentas com a indicação de 230V ou 240V também podem ser ligadas a uma fonte de 220V)

• Evite danicar a ferramenta em superfícies com pregos ou parafusos; remova-os antes de começar a trabalhar

• Fixe a peça de trabalho (uma peça de trabalho xa com dispositivos de xação ou num torno ca melhor xa do que manualmente)

• Não processar material que contenha asbesto (asbesto é considerado como sendo cancerígeno)

• Desliguesempreafichadatomadaantesde proceder a qualquer ajustamento ou troca de acessório

• Durante o trabalho segure sempre a ferramenta rmemente com ambas as mãos e mantenha uma posição rme38

• Mantenha sempre o o afastado das peças rotativas da ferramenta; coloque o o para trás, fora do alcance da ferramenta

• Use luvas de protecção quando mudar os acessórios (contacto com o acessório pode provocar lesões)

• Em caso de anomalias eléctricas ou mecânicas, desligue imediatamente a ferramenta e tire a cha da tomada

• Caso o o for danicado ou cortado durante o trabalho, não toque no o, mas tire imediatamente a cha da tomada

• Não utilizar ferramenta caso o o esteja danicado; mandando-o substituir por pessoal qualicado

• Quando guardar a ferramenta, deverá certicar-se que o motor esta devidamente parado assim como todas as peças rotativas

QUANDO SERRAR/CORTAR

• Segurar a ferramenta eléctrica pelas superfícies de punho isoladas ao executar trabalhos durante os quais o acessório possa atingir cabos eléctricos escondidos ou o próprio cabo de rede (o contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta e levar a um choque eléctrico)

• Mantenha as mãos afastadas da área de corte; nunca toque por baixo do material por qualquer motivo durante o corte

• Utilizar detectores apropriados para detectar tubos e cabos de alimentação escondidos, ou consulte a firma de alimentação local (o contacto com um cabo eléctrico pode levar a incêndio e choque eléctrico; a danicação de um cano de gás pode levar à explosão; a penetração de uma tubulação de água provoca danos materiais ou pode provocar um choque eléctrico)

• Não utilize lâminas que se encontrem rachadas, deformadas ou cagas QUANDO LIXAR

• O pó do material, como tinta com chumbo, algumas espécies de madeira, minerais e metais, pode ser prejudicial (contacto ou inalação do pó pode provocar reacções alérgicas e/ou doenças respiratórias ao operador ou às pessoas presentes); use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Determinados tipos de pó são classicados como substâncias cancerígenas (como pó de carvalho e faia), em especial, juntamente com aditivos para acondicionamento da madeira; use máscara respiratória e trabalhe com um dispositivo de extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó, em função dos materiais que vão ser utilizados

• Utilize a ferramenta apenas para lixagem a seco (a entrada de água na ferramenta aumenta o risco de choque eléctrico)

• Não entrar em contacto com a folha de lixadeira em funcionamento

• Folhas de lixadeira gastas, rasgadas ou muito sujos não devem continuar a ser utilizadas

• Ão lixar metais, devido às faíscas produzidas, não utilize o aspirador e mantenha afastadas outras pessoas e materiais combustíveis à área de trabalho MANUSEAMENTO

• Substituição de acessórios 5 ! desligar da fonte de corrente - retire/monte o acessório necessário conforme ilustrado - certique-se de que as aberturas do acessório engatam nas patilhas da cabeça da ferramenta (qualquer posição de encaixe possível) - monte o acessório com o centro comprimido apontado para baixo - desaperte/aperte parafuso A com a chave hexagonal

- verifique o aperto do acessório (os acessórios apertados incorrectamente ou mal apertados podem car soltos durante o funcionamento e criar perigo)

• Montagem das folhas de lixa 6 - sacuda o pó do tecido de VELCRO do disco de lixa C 2 antes de montar a folha de lixa - monte a folha de lixa VELCRO como ilustrado ! deverá usar folhas de lixa perfuradas no sistema de aspiração de pó ! a perfuração da folha de lixa deverá corresponder à perfuração da ferramenta ! troque as folhas de lixas gastas atempadamente ! utilize sempre a ferramenta com toda a superfície de VELCRO coberta com a folha de lixa

• Extracção de pó/aparas 7 - monte o dispositivo de extracção de pó D conforme ilustrado - aplique o aspirador ! não utilize o dispositivo de extracção de pó/ aspirador quando lixar metais - limpe o dispositivo de extracção de pó D regularmente para uma recolha de pó óptima

• Ligar/desligar - ligue/desligue a ferramenta premindo o interruptor E 2 para a posição “I”/”O” ! a ferramenta deverá trabalhar na velocidade máxima antes de alcançar a peça a trabalhar ! antes de desligar a ferramenta, deve levantá-la da peça de trabalho

• Ajustar a velocidade de trabalho 8 - com a roda F pode ajustar a frequência de oscilação necessária de baixa (1) a alta (6) (também com a ferramenta em funcionamento) - a velocidade de trabalho óptima depende do material e pode ser determinada pelas tentativas práticas

• Segurar e guiar a ferramenta ! durante o trabalho, segure sempre a ferramenta na(s) área(s) de fixação cinzenta(s) 9 - mantenha as aberturas de ventilação G 2 destapadas - não aplique demasiada pressão na ferramenta (a pressão excessiva provocará calor excessivo e pode reduzir a duração do acessório)

• Acessório de ajuste da profundidade (DEPTH STOP) (não incluído de série) 0

CONSELHOS DE APLICAÇÃO

• Utilize a lâmina da serra de segmento H 2 para separar e cortar madeira, reboco, gesso e plástico (também39 para serrar junto a esquinas, cantos ou áreas de difícil acesso)

• Utilize a lâmina da serra de corte J 2 para separar e cortar (cortes profundos) madeira, reboco, gesso e plástico (também para serrar junto a esquinas, cantos ou áreas de difícil acesso)

• Para mais sugestões consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos (especialmente as ranhuras de respiração G 2) ! desligar a ferramenta da fonte de corrente antes de limpar

• Se a ferramenta falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma ocina de serviço autorizada para ferramentas eléctricas SKIL - envie a ferramenta sem desmontar, juntamente com a prova de compra, para o seu revendedor ou para o centro de assistência SKIL mais próximo (os endereços assim como a mapa de peças da ferramenta estão mencionados no www.skil.com) AMBIENTE

• Não deite ferramentas eléctricas, acessórios e embalagem no lixo doméstico (apenas para países da UE) - de acordo com a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica - símbolo ! lhe avisará em caso de necessidade de arranja-las

DECLARAÇÃO DE CONFORMIDADE

Ferramenta multifunções 1470 Dados técnicos 1

• Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745, EN 61000, EN 55014, conforme as disposições das directivas 2014/30/UE, 2006/42/CE, 2011/65/UE

• Medido segundo EN 60745 o nível de pressão acústica desta ferramenta é 92 dB(A) e o nível de potência acústica 103 dB(A) (espaço de erro: 3 dB), e a vibração ✱ m/s² (soma de vectores de três direcções; incerteza K = 1,5 m/s²) ✱ durante a lixage 8,8 m/s² ✱ ao cortar com a lâmina da serra de corte 13,9 m/s² ✱ ao cortar com a lâmina da serra de segmento 7,2 m/s²

• O nível de emissão de vibrações foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos decientemente, pode aumentar signicativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signicativamente o nível de exposição ! proteja-se contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho
