NÁVOD K OBSLUZE 1470 AJ SKIL

Multifunkčnínářadí 1470 ÚVOD

• Tento nástroj je určen k řezání dřeva, plastů, omítky, kovů a měkkých obkládaček a také pro suché pískování malých povrchů

• Díky oscilačnímu pohonu se příslušenství natáčí až 22000-krát za minutu v úhlu 3 stupně, takže nástroj je zvláště vhodný pro přesnou práci na hranách či ve stísněných a jinak těžko přístupných místech

• Tento nástroj není určen k profesionálnímu použití

• Tento nástroj lze použít s většinou běžně dostupného příslušenství pro více nástrojů, včetně existujících příslušenství BOSCH OIS 3

Tento návod s pokyny si pečlivě přečtěte a uschovejte 4 TECHNICKÁ DATA 1

A Upínací šroub s podložkou B Šestihranný klíč C Pískovací podložka D Zařízení na odsávání prachu E Spínač “zapnuto/vypnuto” F Kolečko regulátor rychlosti G Větrací štěrbiny H Segmentový pilový list J Zapichovací pilový list (dřevo, 20 mm) K Brusný papír (hrubý)47 L Brusný papír (jemný) M Příslušenství k nastavení hloubky *

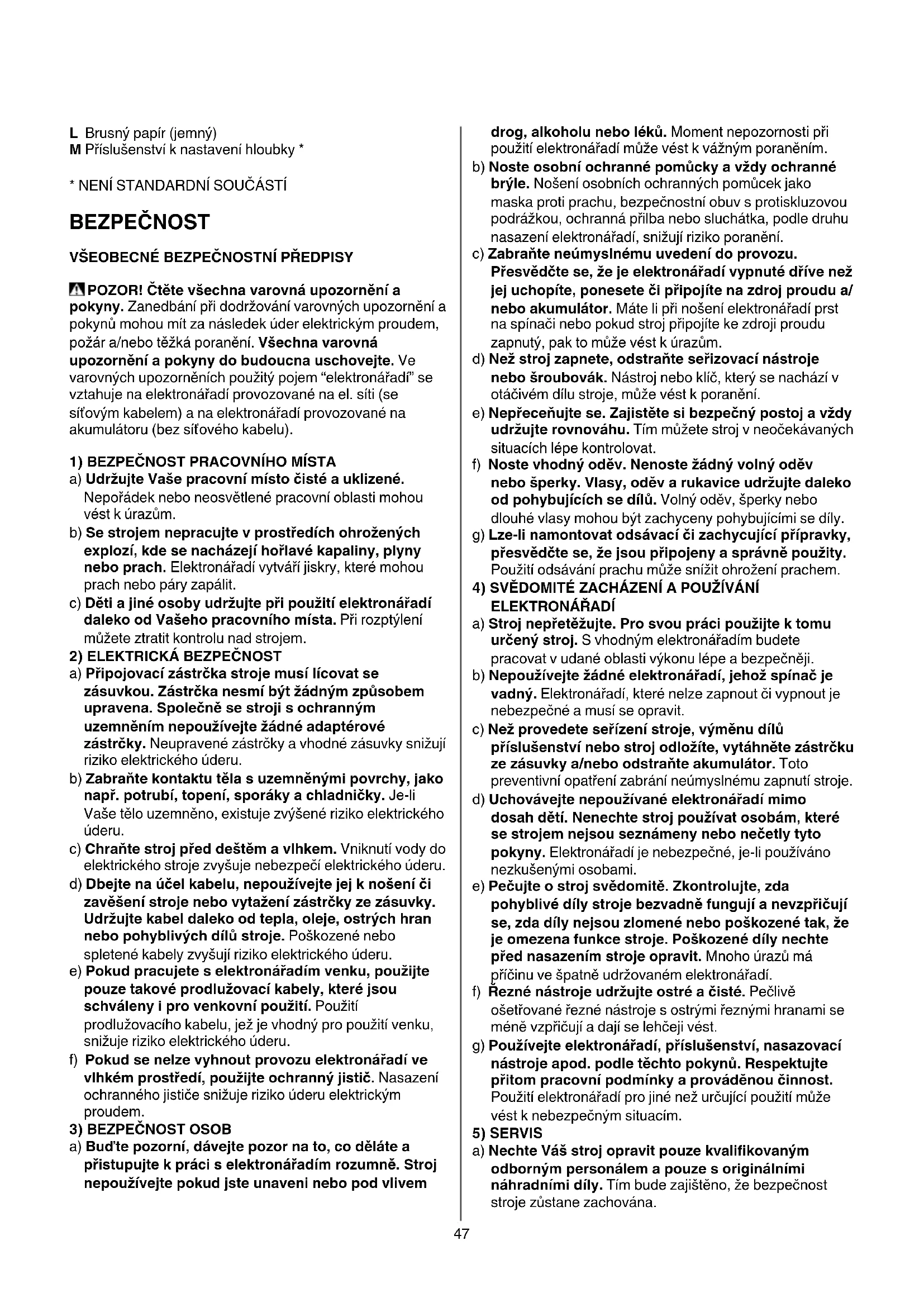

POZOR!Čtětevšechnavarovnáupozorněnía pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úder elektrickým proudem, požár a/nebo těžká poranění. Všechnavarovná upozorněníapokynydobudoucnauschovejte. Ve varovných upozorněních použitý pojem “elektronářadí” se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1)BEZPEČNOSTPRACOVNÍHOMÍSTA

a) UdržujteVašepracovnímístočistéauklizené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům. b) Sestrojemnepracujtevprostředíchohrožených explozí,kdesenacházejíhořlavékapaliny,plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit. c) Dětiajinéosobyudržujtepřipoužitíelektronářadí dalekoodVašehopracovníhomísta. Při rozptýlení můžete ztratit kontrolu nad strojem.

2)ELEKTRICKÁBEZPEČNOST

a) Připojovacízástrčkastrojemusílícovatse zásuvkou.Zástrčkanesmíbýtžádnýmzpůsobem upravena.Společněsestrojisochranným uzemněnímnepoužívejtežádnéadaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko elektrického úderu. b) Zabraňtekontaktutělasuzemněnýmipovrchy,jako např.potrubí,topení,sporákyachladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko elektrického úderu. c) Chraňtestrojpředdeštěmavlhkem. Vniknutí vody do elektrického stroje zvyšuje nebezpečí elektrického úderu. d) Dbejtenaúčelkabelu,nepoužívejtejejknošeníči zavěšenístrojenebovytaženízástrčkyzezásuvky. Udržujtekabeldalekoodtepla,oleje,ostrýchhran nebopohyblivýchdílůstroje. Poškozené nebo spletené kabely zvyšují riziko elektrického úderu. e) Pokudpracujeteselektronářadímvenku,použijte pouzetakovéprodlužovacíkabely,kteréjsou schválenyiprovenkovnípoužití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko elektrického úderu. f) Pokudsenelzevyhnoutprovozuelektronářadíve vlhkémprostředí,použijteochrannýjistič. Nasazení ochranného jističe snižuje riziko úderu elektrickým proudem. 3)BEZPEČNOSTOSOB a) Buďtepozorní,dávejtepozornato,codělátea přistupujtekpráciselektronářadímrozumně.Stroj nepoužívejtepokudjsteunaveninebopodvlivem drog,alkoholuneboléků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním. b) Nosteosobníochrannépomůckyavždyochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění. c) Zabraňteneúmyslnémuuvedenídoprovozu. Přesvědčtese,žejeelektronářadívypnutédřívenež jejuchopíte,ponesetečipřipojítenazdrojproudua/ nebo akumulátor. Máte li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům. d) Nežstrojzapnete,odstraňteseřizovacínástroje nebošroubovák. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění. e) Nepřeceňujtese.Zajistětesibezpečnýpostojavždy udržujterovnováhu. Tím můžete stroj v neočekávaných situacích lépe kontrolovat. f) Nostevhodnýoděv.Nenostežádnývolnýoděv nebošperky.Vlasy,oděvarukaviceudržujtedaleko odpohybujícíchsedílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. g) Lze-linamontovatodsávacíčizachycujícípřípravky, přesvědčtese,žejsoupřipojenyasprávněpoužity. Použití odsávání prachu může snížit ohrožení prachem. 4)SVĔDOMITÉZACHÁZENÍAPOUŽÍVÁNÍ ELEKTRONÁŘADÍ a) Strojnepřetěžujte.Prosvouprácipoužijtektomu určenýstroj. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji. b) Nepoužívejtežádnéelektronářadí,jehožspínačje vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit. c) Nežprovedeteseřízenístroje,výměnudílů příslušenstvínebostrojodložíte,vytáhnětezástrčku zezásuvkya/neboodstraňteakumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí stroje. d) Uchovávejtenepoužívanéelektronářadímimo dosahdětí.Nenechtestrojpoužívatosobám,které sestrojemnejsouseznámenynebonečetlytyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami. e) Pečujteostrojsvědomitě.Zkontrolujte,zda pohyblivédílystrojebezvadněfungujíanevzpřičují se,zdadílynejsouzlomenénebopoškozenétak,že jeomezenafunkcestroje.Poškozenédílynechte přednasazenímstrojeopravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí. f) Řeznénástrojeudržujteostréačisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést. g) Používejteelektronářadí,příslušenství,nasazovací nástrojeapod.podletěchtopokynů.Respektujte přitompracovnípodmínkyaprováděnoučinnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

a) NechteVášstrojopravitpouzekvalifikovaným odbornýmpersonálemapouzesoriginálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.48

• Používejte zcela rozvinuté a bezpečné prodlužovací šňůry o kapacitě 16 ampér

• Vždy zkontrolujte, zda je napájecí napětí stejné jako napětí uvedené na typovém štítku nástroje (nářadí určené k napájení 230V nebo 240V lze použít též v síti 220V)

• Vrtačku nepoužívejte je-li navlhlá a nepracujte v blízkosti snadno zápalných nebo výbušných materiálů; před zahájením práce je odstraňte

• Zajistěteobráběnýdíl (obráběný díl uchycený pomocí upínacích zařízení nebo ve svěráku je mnohem bezpečnější než v ruce)

• Neopracovávajtežádnýmateriálobsahujícíazbest (azbest je karcinogenní)

• Předseřizováním,měněnímpilovýchlistůa příslušenství,vždyvytáhnětezástrčkunářadízel. sítě

• Při práci nástroj držte vždy oběma rukama a pevně se postavte

• Šňůru udržujte vždy mimo dosah pohyblivých částí nástroje; šňůru nasměrujte dozadu, pryč od nástroje

• Přivýměněpříslušenstvípoužívejteochranné rukavice (kontakt s příslušenstvím může vést ke zranění)

• V případě atypického chování nebo cizích hluků ihned vypněte nářadí a vytáhněte zástrčku

• Jestliže přívodní šňůru při práci podkodíte nebo proříznete, nedotýkejte se jí a okamžitě ji vytáhněte ze síťové zásuvky

• Pila se nesmí používat, je-li její přívodní šňůra poškozená; nechte si je kvalifikovaným pracovníkem vyměnit

• Jakmile se hodláte vzdálit od nářadí, měl byste ho vypnout a vyčkat, dokud se pohybujíci části nezastaví

• Pokudprovádítepráce,přikterýchmůženasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastnísíťovýkabel,pakdržteelektronářadína izolovanýchplocháchrukojeti (kontakt s vedením pod napětím může přivést napětí i na kovové díly elektronářadí a vést k úderu elektrickým proudem)

• Nedotýkejteseřezánéoblasti; během řezání z žádného důvodu nikdy nesahejte pod materiál

• Použijtevhodnéhledacípřístrojekvyhledání skrytýchpřívodníchvedenínebopřizvětemístní dodavatelskouspolečnost (kontakt s el. vedením může vést k požáru a elektrickému úderu; poškození plynového vedení může vést k explozi; proniknutí do vodovodního potrubí může způsobit věcné škody nebo elektrický úder)

• Nepoužívejte pilu, je-li list prasklý, zdeformovaný nebo matný

• Prach z látek, jako jsou barvy obsahující olovo, některé druhy dřeva, minerály a kovy, může být škodlivý (kontakt s prachem nebo jeho vdechnutí může způsobit alergickou reakci a/nebo vyvolat respirační choroby u obsluhy nebo přihlížejících); noste protiprachovou maskuapracujtesezařízenímnaodsáváníprachu, pokudjemožnéjejpřipojit

• Některé druhy prachu jsou klasifikovány jako karcinogenní (například dubový a bukový prach) zejména ve spojení s přísadami pro úpravu dřeva; noste protiprachovoumaskuapracujtesezařízenímna odsáváníprachu,pokudjemožnéjejpřipojit

• Dodržujte stanovená nařízení pro práci v prašném prostředí

• Nářadípoužívejtepouzeksuchémupískování (vniknutí vody do nářadí zvyšuje riziko úrazu elektrickým proudem)

• Nedotýkejte se pohybujícího se brusného papíru

• Opotřebovaný, natržený nebo zanesený brusný papír vždy ihned vyměňte

• Při broušení vznikají jiskry; nepoužívejte odsávání a pracoviště udržujte čisté a nepouštějte k němu neoprávněné osoby OBSLUHA

• Výměna příslušenství 5 ! rozpojtepřívodníšňůru - potřebné příslušenství demontujte/montujte podle obrázku - dbejte na to, aby otvory v příslušenství zapadly do výstupků v hlavě nástroje (na poloze nezáleží) - příslušenství namontujte tak, aby stlačený střed směřoval dolů - šroub A povolujte/utahujte šestihranným klíčem B - zkontrolujtetěsnéuchycenípříslušenství (nesprávně nebo nebezpečně upevněné příslušenství by se při práci mohlo uvolnit a vést k riziku)

• Připevňování brusného papíru 6 - než upevníte brusný papír, vyklepejte prach ze suchého zipu na brusné desce C 2 - upevněte brusný papír VELCRO podle obrázku ! proodsáváníjenutnépoužívatperforovaný brusnýpapír ! otvory v brousící papíru musí souhlasit s otvory v brousící desu ! opotřebovanýpapírvčasvyměňte ! vždynářadípoužívejtetak,žecelýpovrch suchéhozipupokryjetebrusnýmpapírem

• Odsávání prachu/třísek 7 - zařízení na odsávání prachu D namontujte podle obrázku - připojte vysavač ! přibroušeníkovůnepoužívejtezařízenína odsáváníprachu/vysavač - zařízení na odsávání prachu D pravidelně čistěte pro optimální odsávání

• Zapnuto/vypnuto - zapněte/vypněte nářadí přepnutím vypínače E 2 do poloh “I”/”O” ! nástrojpřikládejtekobrobkuažpodosažení maximálníchotáček ! předvypnutímnářadínejprveodejměteod obrobku

• Nastavení pracovní rychlosti 8 - kolečkem F lze nastavit požadovanou oscilační frekvenci od nízké (1) až po vysokou (6) (i když se nářadí otáčí)49 - optimální pracovní rychlost závisí na daném materiálu a můžete ji zjistit praktickými pokusy

• Držení a vedení nástroje ! připrácivždydržtenástrojvšedězabarvené oblasti rukojeti 9 - udržujte větrací štěrbiny G 2 nezakryté - nevyvíjejte na nástroj přílišný tlak (při nadměrném tlaku se hrot nadměrně zahřívá, což může zkrátit životnost příslušenství)

• Příslušenství k nastavení hloubky (DEPTH STOP) (není standardnísoučástípříslušenství) 0

• Segmentový pilový list H 2 používejte pro oddělovací a zapichovací řezy do dřeva, omítky, sádry a plastu (také pro řezání blízko hran, v rozích a jiných těžko přístupných místech)

• Zapichovací pilový list J 2 používejte pro oddělovací a hluboké zapichovací řezy do dřeva, omítky, sádry a měkkých plastů (také pro řezání blízko hran, v rozích a jiných těžko přístupných místech)

• Další tipy najdete na www.skil.com

• Tento nástroj není určen k profesionálnímu použití

• Nástroj a přívodní šňůru udržujte čisté (zejména větrací štěrbiny G 2) ! předčištěnímodpojtezástrčku

• Pokud dojde i přes pečlivou výrobu a náročné kontroly k poruše nástroje, svěřte provedení opravy autorizovanému servisnímu středisku pro elektronářadí firmy SKIL - zašlete nástroj nerozebraný spolu s potvrzením o nákupu své prodejně nebo nejbližšímu servisu značky SKIL (adresy a servisní schema nástroje najdete na www.skil.com)

• Elektrickénářadí,doplňkyabalenínevyhazujtedo komunálního odpadu (jen pro státy EU) - podle evropské směrnice 2012/19/EG o nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí, musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování - symbol ! na to upozorňuje

Multifunkčnínářadí1470 Technická data 1

• Prohlašujeme v plné naší zodpovědnosti, že v odstavci “Technická data” popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60745, EN 61000, EN 55014, podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU

• Měřeno podle EN 60745 činí tlak hlukové vlny tohoto přístroje 92 dB(A) a dávka hlučnosti 103 dB(A) (standardní odchylka: 3 dB), a vibrací ✱ m/s² (vektorový součet tří os; nepřesnost K = 1,5 m/s²) ✱ při smirkování 8,8 m/s² ✱ při řezání se zapichovacím pilovým listem 13,9 m/s² ✱ při řezání se segmentovým pilovým listem 7,2 m/s²

• Úroveň vibrací byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím - používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím - doba, kdy je přístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím ! chraňtesepřednásledkyvibracítak,žebudete dbátnaúdržbupřístrojeapříslušenství,budete siudržovattepléruceauspořádátesisvé pracovní postupy
