1470 AJ - Outils multifonctions SKIL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Outil multifonctions oscillant
Marque	Skil
Modèle	1470 AJ
Tension d'alimentation	230 V ~ 50 Hz
Fréquence d'oscillation maximale	22 000 oscillations/min
Angle d'oscillation	3°
Réglage de vitesse	Molette de 1 à 6, réglable en continu
Système de fixation des accessoires	Système OIS (compatible accessoires Bosch OIS)
Capacités principales	Sciage (bois, plastique, métal, carrelage mou), ponçage, polissage
Niveau de pression acoustique (EN 60745)	92 dB(A)
Niveau de puissance acoustique (EN 60745)	103 dB(A)
Vibrations - ponçage	8,8 m/s² (incertitude K=1,5 m/s²)
Vibrations - sciage à coupe en plongée	13,9 m/s² (incertitude K=1,5 m/s²)
Vibrations - sciage à segments	7,2 m/s² (incertitude K=1,5 m/s²)
Aspiration des poussières	Dispositif de dépoussiérage intégré (compatible aspirateur)
Accessoires fournis	Lame de scie à segments, lame de scie à coupe en plongée (bois 20 mm), patin de ponçage, 2 feuilles de ponçage (gros et fin), clé hexagonale, dispositif de dépoussiérage
Poids estimé	1,5 kg
Entretien	Nettoyer régulièrement les fentes de ventilation ; débrancher avant nettoyage
Conformité	Directives 2014/30/UE, 2006/42/CE, 2011/65/UE ; normes EN 60745, EN 61000, EN 55014
Service après-vente	Réparation uniquement par un centre agréé Skil
Environnement	Ne pas jeter avec les ordures ménagères ; recyclage selon directive 2012/19/UE
Notice d'utilisation	Incluse, 116 pages, disponible en plusieurs langues

FOIRE AUX QUESTIONS - 1470 AJ SKIL

Comment changer les accessoires sur le Skil 1470 AJ ?

Débranchez toujours l'outil avant de changer un accessoire. Retirez la vis avec la clé hexagonale, placez l'accessoire en engageant les ouvertures sur les onglets de la tête, puis serrez fermement la vis. Assurez-vous que l'accessoire est bien fixé avant utilisation.

Comment régler la vitesse d'oscillation ?

Utilisez la molette F située sur l'outil pour régler la vitesse de 1 (faible) à 6 (élevée). Le réglage peut se faire pendant le fonctionnement. Adaptez la vitesse en fonction du matériau travaillé.

Puis-je utiliser des accessoires d'autres marques ?

Oui, cet outil accepte les accessoires standards d'outils multifonctions, y compris les accessoires Bosch OIS. Assurez-vous qu'ils sont compatibles avec le système de fixation à onglets et vis.

Comment nettoyer l'outil ?

Débranchez la fiche avant tout nettoyage. Maintenez l'outil propre, en particulier les fentes de ventilation G. Utilisez un chiffon sec ou légèrement humide. N'utilisez pas de produits chimiques agressifs.

Quelle est la puissance de cet outil ?

La puissance n'est pas explicitement indiquée, mais la tension d'alimentation est de 230 V. La fréquence d'oscillation atteint 22 000 oscillations/min avec un angle de 3°, offrant une performance adaptée aux travaux précis.

Comment utiliser l'aspiration des poussières ?

Montez le dispositif de dépoussiérage D sur l'outil, puis raccordez un aspirateur. Utilisez des feuilles de ponçage perforées pour une aspiration efficace. Ne l'utilisez pas pour le ponçage des métaux. Videz régulièrement le dispositif.

Puis-je couper du métal avec cet outil ?

Oui, l'outil est conçu pour scier le bois, le plastique, les métaux et les carreaux muraux mous. Utilisez la lame appropriée (scie à segments ou à coupe en plongée) et respectez les consignes de sécurité.

Cet outil est-il adapté à un usage professionnel ?

Le manuel indique que l'outil n'est pas conçu pour un usage professionnel, mais pour un usage intensif par des particuliers ou des artisans. Pour un usage professionnel continu, des modèles plus robustes sont recommandés.

Que faire si l'outil ne démarre pas ?

Vérifiez que la fiche est correctement branchée et que la tension correspond à celle de la plaquette signalétique. Assurez-vous que l'interrupteur E est en position 'I'. Si le problème persiste, contactez un centre de service agréé Skil.

Où trouver des pièces détachées ou faire réparer l'outil ?

Les réparations doivent être confiées à un centre de service après-vente agréé Skil. Retournez l'outil non démonté avec votre preuve d'achat. Les adresses et la vue éclatée sont disponibles sur www.skil.com.

MODE D'EMPLOI 1470 AJ SKIL

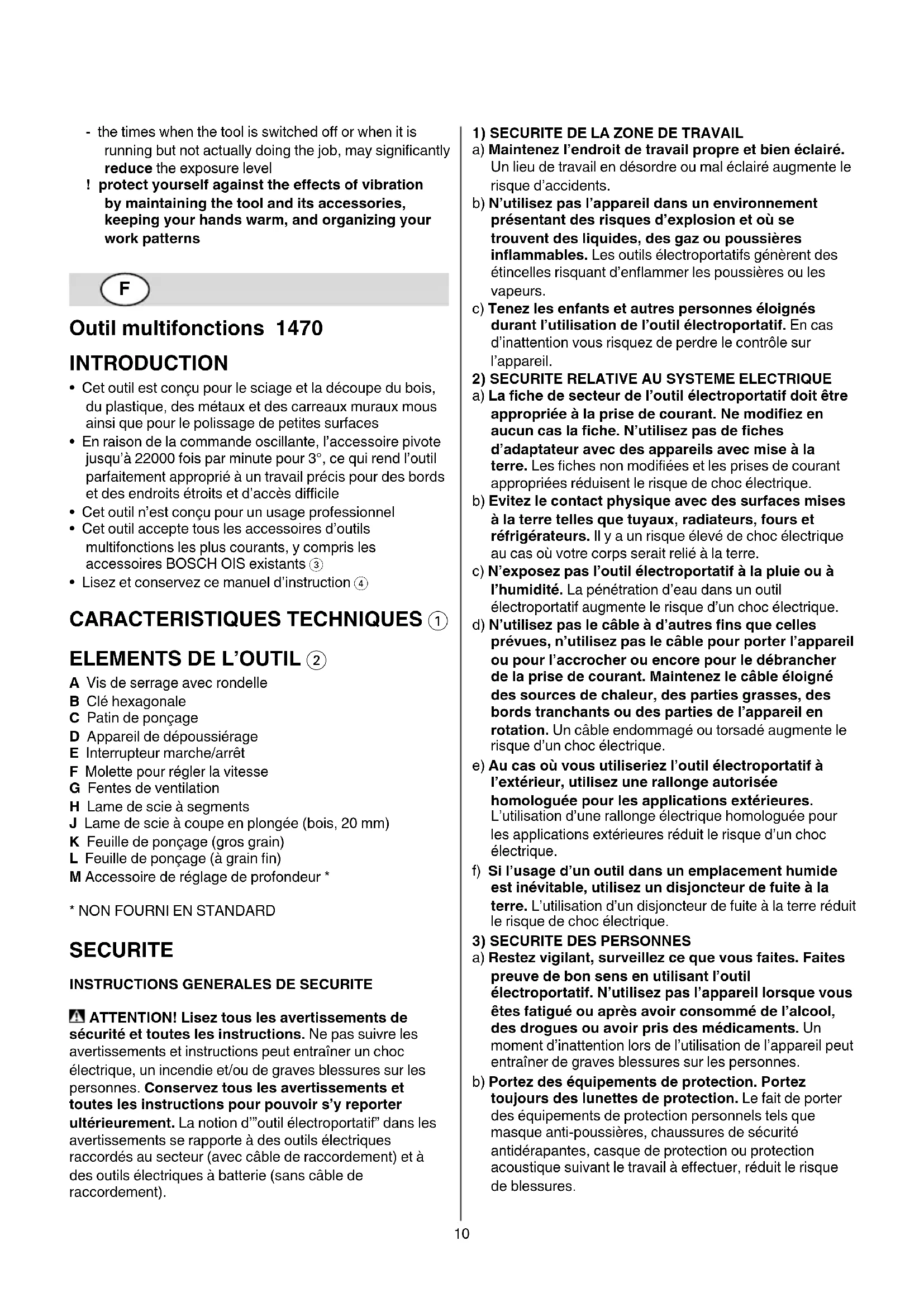

Outil multifonctions 1470

INTRODUCTION

• Cet outil est conçu pour le sciage et la découpe du bois, du plastique, des métaux et des carreaux muraux mous ainsi que pour le polissage de petites surfaces
• En raison de la commande oscillante, l'accessoire pivote jusqu'à 22000 fois par minute pour 3°, ce qui rend l'outil parfaitement approprié à un travail précis pour des bords et des endroits étroits et d'accès difficile
• Cet outil n'est conçu pour un usage professionnel
• Cet outil accepte tous les accessoires d'outils multifonctions les plus courants, y compris les accessoires BOSCH OIS existants ③
• Lisez et conservez ce manuel d'instruction ④

CARACTERISTIQUES TECHNIQUES ①

ELEMENTS DE L'OUTIL ②

A Vis de serrage avec rondelle
B Clé hexagonale
C Patin de ponçage
D Appareil de dépoussiérage
E Interrupteur marche/arrêt
F Molette pour régler la vitesse
G Fentes de ventilation
H Lame de scie à segments
J Lame de scie à coupe en plongée (bois, 20 mm)
K Feuille de ponçage (gros grain)
L Feuille de ponçage (à grain fin)
M Accessoire de réglage de profondeur *

* NON FOURNI EN STANDARD

SECURITE

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d'“outil électroportatif” dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b) N'utilisez pas l'appareil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.
c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique.
d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique.
e) Au cas où vous utiliseriez l'outil électroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures.
L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil électroportatif. N'utilisez pas l'appareil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures.

c) Evitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Enlevez tout outil de réglage ou toute clé avant de mettre l'appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l'appareil dans des situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières.
4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF
a) Ne surchargez pas l'appareil. Utilisez l'outil électroportatif approprié au travail à effectuer. Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.
b) N'utilisez pas un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
c) Débranchez la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde.
d) Gardez les outils électroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.
e) Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coïncent moins souvent et peuvent être guidés plus facilement.
g) Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces

instructions. Tenez compte également des conditions de travail et du travail à effectuer.

L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

5) SERVICE

a) Ne faites réparer votre outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

INSTRUCTIONS DE SECURITE POUR OUTILS MULTIFONCTIONS

GENERALITES

• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans
• Utilisez un câble de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A
• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; enlevez-les avant de commencer le travail
• Fixez solidement la pièce à travailler (une pièce fixée à l'aide de dispositifs de fixation est davantage assurée que si elle était tenue à la main)
• Ne travaillez pas de matériaux contenant de l'amiante (l'amiante est considérée comme étant cancérigène)
• Débranchez toujours l'outil avant tout réglage ou changement d'accessoire
• En travaillant, toujours tenez fermement l'outil à l'aide des deux mains et adoptez une position de travail stable et sûre
• Tenez toujours le câble éloigné des parties mobiles de l'outil; orientez le câble vers l'arrière le plus loin possible de l'outil
• Utilisez des gants de protection lors du changement d'accessoires (tout contact avec l'accessoire peut provoquer des blessures)
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche
• Si le câble est endommagé ou rompu pendant le travail, n'y touchez pas, mais débranchez immédiatement la prise
• N'utilisez jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié
• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées LORS DU SCIAGE/DE LA COUPE

• Tenez l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'accessoire de coupe peut entrer en contact avec un câblage non apparent ou son propre câble d'alimentation (le contact avec un fil sous tension peut également mettre sous tension les parties métalliques de l'outil électrique et provoquer un choc électrique sur l'opérateur)

• Éloignez vos mains de la zone de coupe; pendant la coupe, ne passez en aucun cas vos mains sous le matériau

• Utilisez des détecteurs appropriés afin de localiser la présence de conduites électriques ou bien s'adresser à la société locale de distribution (un contact avec des lignes électriques peut provoquer un incendie et une décharge électrique; le fait d'endommager une conduite de gaz peut entraîner une explosion; le fait d'endommager une conduite d'eau peut entraîner des dégâts matériels ou causer une décharge électrique)
• Ne pas utilisez une lame fendue, déformée ou émoussée LORS DU PONCAGE
• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité); portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un
• Certains types de poussières sont classifiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un
• Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler
• Utilisez l'outil uniquement pour poncer à sec (toute pénétration d'eau dans l'outil accroît le risque de choc électrique)
• Ne touchez pas la feuille de ponçage en rotation
• N'utilisez plus les feuilles de ponçage usées, fissurées ou fortement encrassées
• Lorsque vous poncez du métal, des étincelles se produisent; n'utilisez pas l'aspirateur et tenez toute autre personne ou tout matériel combustible éloignés de votre lieu de travail

UTILISATION

- Changement d'accessoires ⑤

! débranchez la fiche

• enlevez/montez l'accessoire nécessaire comme illustré
• veillez à ce que les ouvertures de l'accessoire s'engagent dans les onglets de la tête de l'outil (toute position d'enclenchement possible)
• montez l'accessoire, le centre enfoncé pointant vers le bas
• desserrez/serrez la vis A avec la clé hexagonale B
• veillez à ce que l'accessoire soit bien serré (les accessoires mal serrés ou qui ne sont pas serrés en toute sécurité peuvent se desserrer durant le fonctionnement et poser problème)

- Montage des feuilles de ponçage ⑥

- avant de monter la feuille de ponçage C ② enlevez la poussière du revêtement VELCRO sur le patin de ponçage en tapant dessus

• montez une feuille de ponçage VELCRO comme illustré
  ! l'aspiration des poussières exige des feuilles de ponçage perforées
  ! la perforation du papier devrait correspondre à la perforation de la semelle de ponçage
  ! quand les feuilles sont usagées n'attendez pas pour les changer
  ! utilisez toujours cet outil avec la surface VELCRO complètement recouverte d'une feuille de ponçage

- Aspiration de poussières/de copeaux ⑦

- montez le dispositif de dépoussiérage D comme illustré

- montez l'aspirateur

! n'utilisez pas le dispositif de dépoussiérage/l'aspirateur pour le ponçage des métaux

- videz le dispositif de dépoussiérage D régulièrement pour une récupération optimale des poussières

- Marche/arrêt

- mettez en marche/arrêtez l'outil en poussant l'interrupteur E ② dans la position "l"/"O"

! avant que l'accessoire atteigne la pièce à travailler, l'outil doit tourner à la vitesse maximum

! avant d'arrêter l'outil, vous devriez le soulever de la pièce à travailler

- Adaptation de la vitesse de fonctionnement ⑧

• avec meule F la fréquence d'oscillation requise peut être réglée de faible (1) à haute (6) (aussi pendant que l'outil tourne)
• la vitesse de travail optimale dépend du matériau et peut être déterminée par des essais pratiques

- Tenue et guidage de l'outil

! lorsque vous travaillez, tenez toujours l'outil par la(les) zone(s) de couleur grise ⑨

- veillez à ce que les fentes de ventilation G ② soient découvertes

- n'appliquez pas un pression excessive sur l'outil (l'excès de pression entraîne un surchauffe et peut réduire la durée de vie utile de l'accessoire)

- Accessoire de réglage de profondeur (DEPTH STOP) (n'est pas livré en standard) ⑩

CONSEILS D'UTILISATION

• Utilisez la lame de scie à segments H ② pour les sciages de séparation et en plongée dans du bois, du plâtre, du gypse et des plastiques (également pour scier près des bords, dans les coins et autres zones difficiles d'accès)
• Utilisez la lame de scie à coupe en plongée J ② pour les sciages de séparation et en plongée profonde dans du bois, du plâtre, du gypse et des plastiques (également pour scier près des bords, dans les coins et autres zones difficiles d'accès)
• Pour des suggestions complémentaires voyez www.skil.com

ENTRETIEN / SERVICE APRES-VENTE

• Cet outil n'est pas conçu pour un usage professionnel
• Gardez toujours votre outil et le câble propres (spécialement les aérations G ②)

! débranchez la fiche avant le nettoyage

- Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL

- retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www.skil.com)

ENVIRONNEMENT

- Ne jetez pas les outils électriques, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)

- conformément à la directive européenne 2012/19/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectueux de l'environnement

- le symbole ⑪ vous le rappellera au moment de la mise au rebut de l'outil

DÉCLARATION DE CONFORMITE C€

Outil multifonctions 1470 Caractéristiques techniques ①

- Nous déclarons sous notre propre responsabilité que le produit décrit sous “Caractéristiques techniques” est en conformité avec les normes ou documents normatifs suivants: EN 60745, EN 61000, EN 55014, conformément aux termes des réglementations en vigueur 2014/30/UE, 2006/42/CE, 2011/65/UE

- Dossier technique auprès de: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

- Mesuré selon EN 60745 le niveau de la pression sonore de cet outil est 92 dB(A) et le niveau de la puissance sonore 103 dB(A) (déviation standard: 3 dB), et la vibration * (somme vectorielle des trois axes directionnels; incertitude K = 1,5 m/s²)

* pendant le ponçage 8,8 m/s²
* pendant le coupage avec une lame de scie à coupe en plongée 13,9 m/s²
* pendant le coupage avec une lame de scie à segments 7,2 m/s²

- Le niveau de vibrations émises a été mesuré conformément à l'essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées

• l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition
• la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition
  ! protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail
