Značka	Gorenje
Model	TG120NC6
Typ	Elektrický akumulačný ohrievač
Objem	120 litrov
Menovitý tlak	0,6 MPa (6 bar)
Elektrický výkon	2000 W
Napájacie napätie	230 V ~
Rozmery (A x B x C)	1081 x 865 x 205 mm
Hmotnosť prázdna	38 kg
Hmotnosť plná	158 kg
Spotreba energie (24h)	2,60 kWh/24h
Množstvo zmiešanej vody pri 40°C	236 litrov
Protikorózna ochrana	Smaltovanie a horčíková anóda
Nastaviteľná teplota	20°C až 75°C
Typ pripojenia	Uzavretý (tlakový) alebo otvorený (beztlakový)
Údržba	Kontrola anódy každých 36 mesiacov
Záruka proti korózii	Pod podmienkou pravidelnej kontroly

Často kladené otázky - TG120NC6 GORENJE

Ako nainštalovať ohrievač vody Gorenje TG120NC6?

Inštaláciu musí vykonať kvalifikovaný technik. Upevnite spotrebič vertikálne na stenu pomocou skrutiek s minimálnym priemerom 8 mm. Dodržujte minimálne vzdialenosti od stropu (rozmer G = 260 mm) pre uľahčenie kontroly anódy. Ohrievač vody musí byť nainštalovaný v miestnosti podľa normy IEC 60364-7-701 (kúpeľňa). Pred elektrickým pripojením nevyhnutne naplňte nádobu vodou.

Aký typ vodného pripojenia zvoliť: uzavretý alebo otvorený?

Systém uzavretý (tlakový) umožňuje viacero odberných miest a vyžaduje poistný ventil a redukčný ventil, ak tlak v sieti presiahne 0,5 MPa. Systém otvorený (beztlakový) umožňuje len jedno odberné miesto a obsahuje spätný ventil. Výber závisí od vašej inštalácie; pre bežné domáce použitie sa odporúča uzavretý systém.

Ako pripojiť ohrievač vody k elektrickej sieti?

Použite napájací kábel s minimálnym prierezom 1,5 mm² (H05VV-F 3G 1,5 mm²). Pripojte vodiče fázy (L), neutrálu (N) a zeme (PE) v spojovacej skrinke termostatu. Pred zariadením musí byť nainštalované zariadenie na odpojenie všetkých pólov. Pred akýmkoľvek vnútorným zásahom vždy odpojte spotrebič od elektrickej siete.

Čo robiť v prípade kvapkajúcej vody z poistného ventilu?

Mierne kvapkanie počas ohrevu je normálne v dôsledku zvýšenia tlaku. Ak je prietok nadmerný, skontrolujte, či nie je ventil upchatý. Môžete nainštalovať expanznú nádobu s objemom 3 litre na zníženie kvapkania. Neutiahnite rukoväť ventilu: mohlo by to spôsobiť jeho poškodenie. Ak problém pretrváva, kontaktujte odborníka.

Ako nastaviť teplotu vody?

Teplota je z výroby nastavená na optimálnu úsporu energie. Na jej zmenu odpojte spotrebič, odstráňte kryt a otočte nastavovaciu skrutku na termostate (rozsah 20°C až 75°C). Nižšia teplota znižuje spotrebu a tvorbu vodného kameňa. Toto nastavenie sa neodporúča meniť.

Ako vypustiť ohrievač vody?

Odpojte spotrebič od elektrickej siete. Otvorte kohútik teplej vody na batérii. Použite poistný ventil aktiváciou jeho páky alebo odskrutkujte maticu na vypustenie cez prívodnú hadicu vody. Pri demontáži príruby môže vytiecť malé množstvo zvyškovej vody. V prípade rizika mrazu spotrebič úplne vyprázdnite.

Aká údržba je potrebná pre horčíkovú anódu?

Protikoróznu ochrannú anódu musí skontrolovať autorizovaný technik každých 36 mesiacov. Ak je príliš opotrebovaná, musí byť vymenená, aby bola zachovaná záruka proti korózii. Technik zaznamená kontrolu do záručného listu a v prípade potreby môže aj odvápniť vnútro.

Čo robiť, ak ohrievač vody neohrieva?

Najprv skontrolujte elektrické napájanie (istič, zásuvka). Uistite sa, že prívodná hadica vody je otvorená a nádoba je naplnená. Ak je kontrolný svetlo vypnuté, termostat alebo vykurovacie teleso môžu byť chybné. Nepokúšajte sa opravovať sami; kontaktujte autorizovaný servis.

Je možné nainštalovať ohrievač vody v kúpeľni?

Áno, za predpokladu dodržania normy IEC 60364-7-701 (VDE 0100 časť 701). Spotrebič musí byť umiestnený mimo bezpečnostných objemov (zóny 0, 1, 2). Inštaláciu musí vykonať kvalifikovaný elektrikár. Použite pevné upevnenie na stenu.

Aká je denná spotreba elektrickej energie?

Spotreba energie na udržanie vody pri 65°C v prostredí s teplotou 20°C je 2,60 kWh/24h podľa normy EN 60379. Skutočná spotreba sa líši v závislosti od nastavenej teploty, teploty vstupujúcej studenej vody a frekvencie odberov.

NÁVOD NA OBSLUHU TG120NC6 GORENJE

Schéma elektrickej prípojky

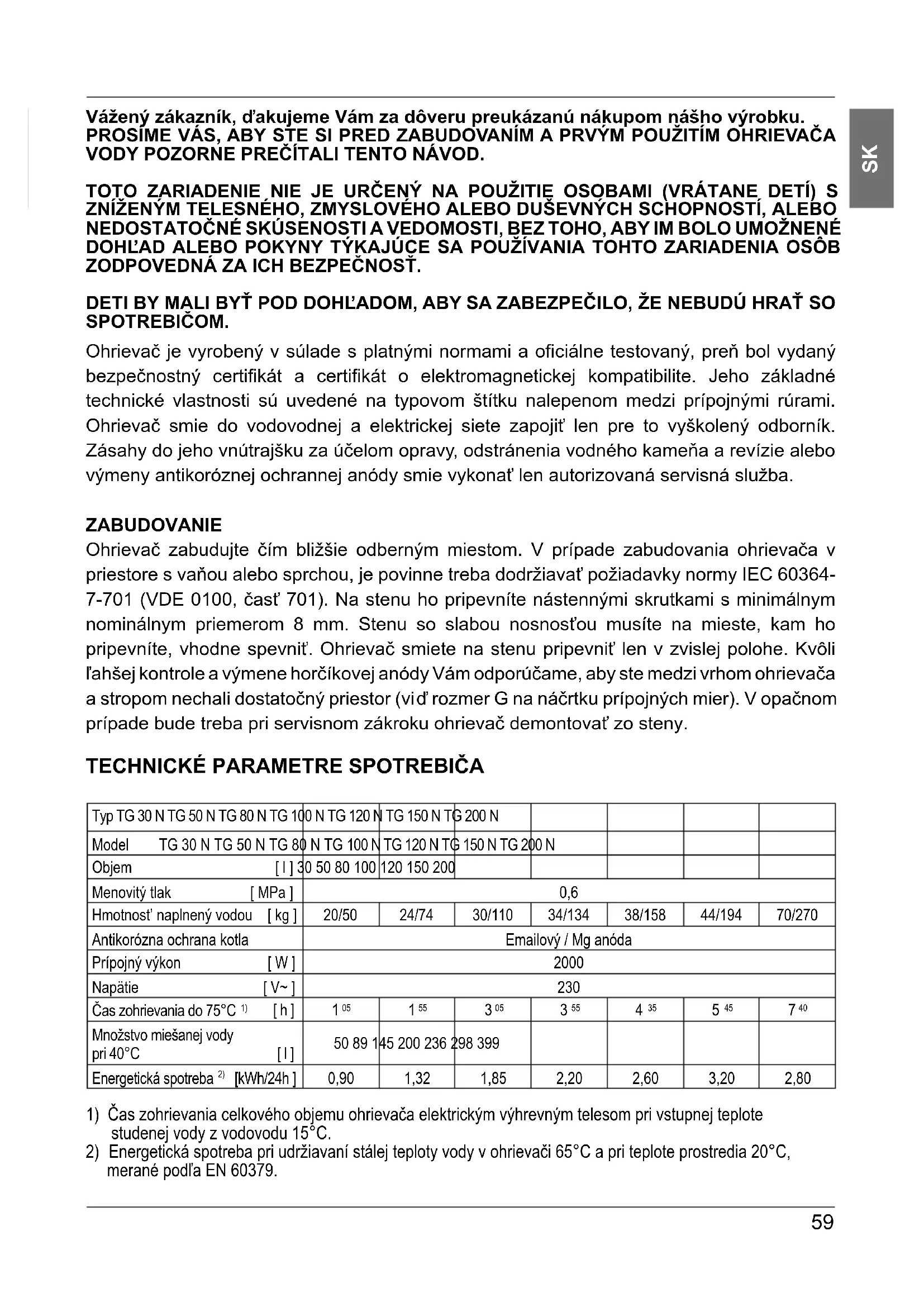

Ohrievač je vyrobený v súlade s platnými normami a oficiálne testovaný, preto bol vydaný bezpečnostný certifikát a certifikát o elektromagnetickej kompatibilite. Jeho základné technické vlastnosti sú uvedené na typovom štítku nalepenom medzi prípojnými rúrami. Ohrievač smie do vodovodnej a elektrickej siete zapojiť len na to vyškolený odborník. Zásahy do jeho vnútrajška za účelom opravy, odstránenia vodného kameňa a revízie alebo výmeny antikoróznej ochrannej anódy smie vykonávať len autorizovaná servisná služba.

ZABUDOVANIE

Ohrievač zabudujte čo najbližšie k odbernému miestu. V prípade zabudovania ohrievača v priestore s vaňou alebo sprchou je povinné dodržiavať požiadavky normy IEC 60364-7-701 (VDE 0100, časť 701). Na stenu ho pripevníte nástennými skrutkami s minimálnym nominálnym priemerom 8 mm. Stenu so slabou nosnosťou musíte na mieste, kam ho pripevníte, vhodne spevniť. Ohrievač smiete na stenu pripevniť len vo zvislej polohe. Kvôli ľahšej kontrole a výmene horčíkovej anódy vám odporúčame, aby ste medzi vrchom ohrievača a stropom nechali dostatočný priestor (viď rozmer G na náčrtku prípojných rozmerov). V opačnom prípade bude treba pri servisnom zákroku ohrievač demontovať zo steny.

TECHNICKÉ PARAMETRE SPOTREBIČA

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Objem [I] 30 50 80 100 120 150 200
Menovitý tlak [MPa]	0,6
Hmotnost' naplenny vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikorózna ochrana kotla	Emailový / Mg anóda
Prípojný vykon [W]	2000
Napätie [V~]	230
Čas zohrievania do 75°C 1) [h]	105	155	305	355	435	545	740
Množstvo miešanej vody pri 40°C [I]	50 89 1	45 200 236	298 399
Energetická spotreba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Čas zohrievania celkového objemu ohrievača elektrickým výhrevným telesom pri vstupnej teplote studenej vody z vodovodu 15 °C. 2) Energetická spotreba pri udržiavaní stálej teploty vody v ohrievači 65 °C a pri teplote prostredia 20 °C, merané podľa EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 10	65 220	- 454	461 260
TG 200 N 15	05 10	50 444	800 5	00 507	260

G

Prípojné a montážne rozmery ohrievača [mm]

ZAPOJENIE NA VODOVODNÚ SIEŤ

Prívod a odvod vody sú na rúrkach ohrievača farebne vyznačené.

Prívod studenej vody je vyznačený modrou farbou, odvod teplej vody červenou farbou. Ohrievač môžete na vodovodnú sieť pripojiť dvoma spôsobmi. Zatvorený tlakový systém umožňuje odber vody na viacerých odberných miestach. Otvorený, netlakový systém umožňuje odber vody len na jednom odbernom mieste. Vhodné zmiešavacie batérie si musíte zaobstarať vzhľadom na zvolený systém pripojenia.

Pri otvorenom, netlakovom systéme musíte pred ohrievač zabudovať spätný ventil, ktorý zabraňuje vytekaniu vody z kotla, ak je nedostatok vody v sieti. Pri tomto systéme pripojenia musíte použiť prietokovú zmiešavaciu batériu. V ohrievači sa objem vody z dôvodu zohrievania zvyšuje, čo zapríčiňuje kvapkanie vody z rúrky zmiešavacej batérie. Silným ťahaním páky na zmiešavacej batérii kvapkaniu nemôžete zabrániť, ba dokonca môžete batériu poškodiť.

Pri zatvorenom, tlakovom systéme zapojenia musíte na odberných miestach použiť tlakové zmiešavacie batérie. Na prívodné rúry musíte z dôvodu bezpečnosti činnosti zabudovať bezpečnostný ventil zabraňujúci zvýšeniu tlaku v kotle o viac ako 0,1 MPa nad nominálnym tlakom. Výpustný otvor na bezpečnostnom ventile musí povinne mať výstup na atmosférický tlak.

Pri zohrievaní vody v ohrievači sa tlak vody v kotle zvyšuje po hranicu nastavenú v bezpečnostnom ventile. Keďže je vracanie vody naspäť do vodovodnej siete znemožnené, môže voda kvapkať z výpustného otvoru bezpečnostného ventilu. Kvapkajúcu vodu môžete odviesť do odtoku cez lievikový nástavec, ktorý umiestnite pod bezpečnostný ventil. V prípade, že z dôvodu nevhodne vykonanej inštalácie nemáte možnosť kvapkajúcu vodu odviesť zo spätného bezpečnostného ventilu do odtoku, môžete kvapkaniu zabrániť zabudovaním dilatačnej nádoby s objemom 3 l na prítokovej rúrke ohrievača.

Za účelom správneho fungovania bezpečnostného ventilu musíte sami periodicky vykonávať kontroly. Pri preverovaní musíte posunom páky alebo uvoľnením matice ventilu (závisí od typu ventilu) otvoriť výtok zo spätného bezpečnostného ventilu. Pri tom musí výtokovou dýzou ventilu vytiecť voda, čo je znakom, že ventil je bezchybný.

Medzi ohrievač a spätný bezpečnostný ventil nesmiete zabudovať uzatvárací ventil, lebo tým by ste znemožnili funkciu spätného bezpečnostného ventilu.

Ohrievač môžete pripojiť na domovú vodovodnú sieť bez redukčného ventilu, ak je tlak v sieti nižší ako 0,5 MPa (5 bar). Ak tlak presahuje 0,5 MPa (5 bar), je bezpodmienečne potrebné zabudovanie redukčného ventilu.

Pred zapojením do elektrickej siete musíte do ohrievača bezpodmienečne najskôr napustiť vodu. Pri prvom napúšťaní otvorte páku na teplú vodu na miešacej batérii. Ohrievač je napustený, keď voda pritečie výtokovou rúrkou miešacej batérie.

ZAPOJENIE DO ELEKTRICKEJ SIETE

Pred zapojením do elektrickej siete je potrebné do ohrievača zabudovať prípojnú šnúru minimálneho prierezu aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Za týmto účelom musíte z ohrievača odstrániť ochranný kryt.

Zapojenie ohrievača do elektrickej siete musí byť vykonané v súlade s normami pre elektrické vedenia. Medzi ohrievačom vody a trvalou inštaláciou musí byť zabudované zariadenie na odlúčenie všetkých pólov od napájacej siete v súlade s národnými predpismi v súvislosti s inštaláciou.

Legenda:

1 - Termostat a dvojpólová teplotná poistka 2 - Vyhrievacie teleso 3 - Pripojovacia svorka 4 - Kontrolné svetlo

L - Fázový vodič N - Neutrálny vodič - Ochranný vodič

UPOZORNENIE: Pred každým zásahom do vnútrajška musíte ohrievač bezpodmienečne vypnúť z elektrickej siete!

POUŽÍVANIE A ÚDRŽBA

Po zapojení na vodovodnú a elektrickú sieť je ohrievač pripravený na použitie. Teplotu vody v ohrievači automaticky reguluje termostat nastavený výrobcom. Nastavenie môžete zmeniť otáčaním nastavovacej skrutky na termostate, ktorá sa nachádza vo vnútrajšku ohrievača. Nastaviteľný rozsah teploty je medzi 20 °C a 75 °C. Zmenu automatického nastavenia neodporúčame, lebo také nastavenie zabezpečuje ekonomickú spotrebu elektrického prúdu a najmenšie usadeniny vodného kameňa.

Funkciu elektrického vyhrievacieho telesa signalizuje kontrolné svetlo. Ohrievač má na obvode bimetalový teplomer, ktorý sa vychýli doprava v smere hodinových ručičiek, keď sa v ohrievači nachádza teplá voda. Ak ohrievač nebudete používať dlhšiu dobu, vypnite ho z elektrickej siete. Bezpodmienečne musíte z neho vypustiť aj vodu, ak hrozí nebezpečenstvo mrazov. Voda z ohrievača sa vypúšťa cez prítokovú hadicu ohrievača. Za týmto účelom odporúčame pri zabudovaní medzi bezpečnostný ventil a prítokovú hadicu ohrievača umiestniť osobitný fitting (T-kus) alebo vypúšťací ventil. Ohrievač môžete vyprázdniť aj priamo cez bezpečnostný ventil, a to posunom páčky respektíve otočnej hlavice ventilu do rovnakej polohy ako pri preverovaní fungovania. Pred vyprázdnením je potrebné ohrievač odpojiť z elektrickej siete a potom otvoriť páčku na teplú vodu na pripojenej miešacej batérii. Po vypustení vody cez vypúšťaciu hadicu v ohrievači dostane menšie množstvo vody, ktorá vytečie, keď odstránite vyhrievaciu prírubu cez otvor vyhrievacej príruby.

Vonkajšok ohrievača čistite jemným roztokom pracieho prášku. Nepoužívajte riedidlá a agresívne čistiace prostriedky.

Pravidelnými servisnými prehliadkami si zabezpečíte bezchybnú činnosť a dlhú životnú dobu ohrievača. Prvá prehliadka by mala byť autorizovanou servisnou službou vykonaná približne dva roky po zapojení. Pri prehliadke sa zistí stupeň opotrebovania protikoróznej ochrannej anódy a podľa potreby sa očistí vodný kameň, ktorý sa vzhľadom na kvalitu, množstvo a teplotu použitej vody naberie vo vnútri ohrievača. Servisná služba Vám po prehliadke ohrievača vzhľadom na zistený stav odporučí aj dátum ďalšej kontroly.

Prosíme Vás, aby ste prípadné nedostatky na ohrievači neopravovali sami, ale o nich informovali najbližšiu autorizovanú servisnú službu.

Vážený zákazník, ďakujeme, že ste si kúpili náš výrobok. PRED MONTÁŽOU A PRVÝM SPUSTENÍM OHRIEVAČA VODY SI POZORNE PREČÍTAJTE TÚTO INŠTRUKCIU.

TOTO ZARIADENIE NIE JE URČENÉ NA POUŽÍVANIE OSOBAMI (VRÁTANE DETÍ) SO ZNÍŽENÝMI FYZICKÝMI, ZMYSLOVÝMI ALEBO DUŠEVNÝMI SCHOPNOSŤAMI, ALEBO S NEDOSTATKOM SKÚSENOSTÍ A VEDOMOSTÍ, POKIAĽ IM NEBOLA POSKYTNUTÁ DOHĽAD ALEBO POUČENIE O POUŽÍVANÍ ZARIADENIA OSOBOU ZODPOVEDNOU ZA ICH BEZPEČNOSŤ.

DETI MUSIA BYŤ POD DOHĽADOM, ABY SA ZABEZPEČILO, ŽE SA SO ZARIADENÍM NEHRAJÚ.
