NAUDOJIMO INSTRUKCIJA TG120NC6 GORENJE

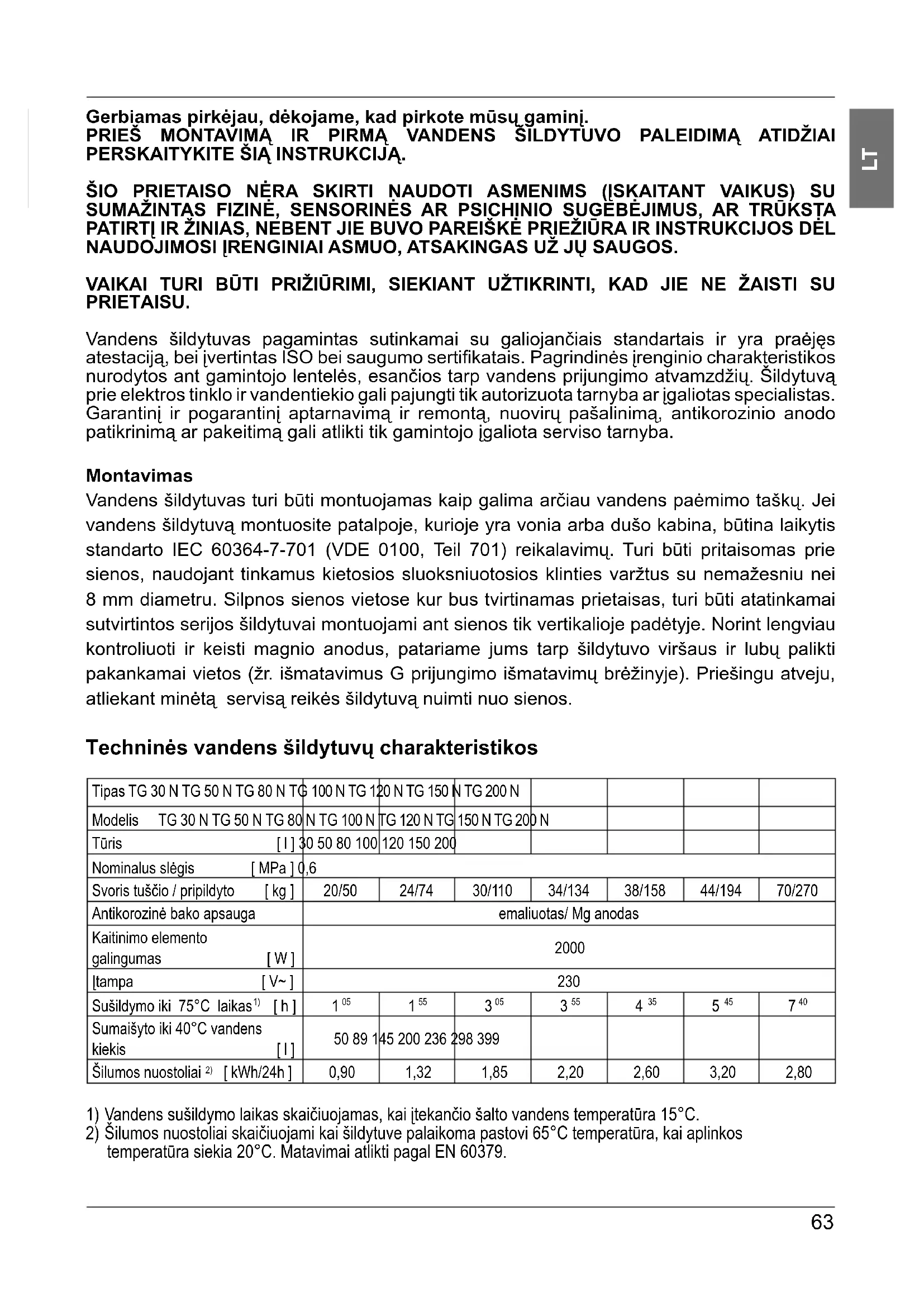

Vandens sildytuvas pagamintas sutinkamai su galiojanciais standartais ir yra praejes atestacija, bei jvertantas ISO bei saugumo sertifikatais. Pagrindines irenginio charakteristikos nurodytos ant gamintojo lenteles, esancios tarp vandens prijungimo atvamzdziu. Sildytuva prie elektros tinklo ir vandentiekio gali pajungti tik autorizuota tarryba ar igaliotas specialistas. Garantini ir pogarantini aptarnavima ir remonta, nuoviru pašalinima, antikorozinio anodo patikrinim a r pakeitima gali atlikti tik gamintojo igaliota serviso tarryba.

Montavimas

Vandens šildytuvas turi buti montuojamas kaip galima arciau vandens paémimo tašku. Jei vandens šildytuva montuosite patalpoje, kurioje yra vonia arba dušo kabina, butina laikytis standarto IEC 60364-7-701 (VDE 0100, Teil 701) reikalavimu. Turi buti pritaisomas prie sienos, naudojant tinkamus kietosios sluoksniuotosios klinties varžtus su nemažesniu nei 8 mm diametu. Silpnos sienos vietose kur bus tvirtinamas prietaisas, turi buti atatinkamai sutvirtintos serijos šildytuvai montuojami ant sienos tik vertikaloje padétyje. Norint lengviau kontroliuoti ir keisti magnio anodus, patariame jums tarp šildytuvo virsaus ir lubu palikti pakankamai vietos (žr. išmatavimus G prijungimo išmatavimu bržinyje). Priesingu atveju, atliekant minétā servisa reikës šildytuvua nuimti nuo sienos.

Techniques vandens šildytuvč charakteristikos

Tipas TG 30 N TG 50 N TG 80 N TG	100 N TG 1	20 N TG 150	N TG 200 N
Modelis TG 30 N TG 50 N TG 80	N TG 100 N	TG 120 N TG	150 N TG 200 N
Türis [I]	30 50 80 100	120 150 200
Nominalus slègis [MPa]	0,6
Svoris tušćio / pripill dyto [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Antikoroziné bako apsauga	emaliuotas/ Mg anodas
Kaitinimo elementogalingumas [W]	2000
Itampa [V~]	230
Sušildymo iki 75°C laikas1) [h]	105	155	305	355	435	545	740
Sumaišyto iki 40°C vandenskiekis [I]	50 89 1	45 200 236	298 399
Šilumos nuostiolai2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Vandens susildymo laikas skaiciuojamas, kai jtekancio salto vandens temperatura 15^ .
2) Silumos nuostiolai skaiciuojami kai sildytuve palaikoma pastovi 65^ temperatura, kai aplinkos temperatura siekia 20^ . Matavimai atlikti pagal EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 46	61 260
TG 120 N 10	81	865 205 - 454 46	1 260
TG 150 N 12	96	1065 220 - 454	461 260
TG 200 N 15	05	1050 444 800 5	00 507 260

G

Prijungimo ir montažiniai šildytuvo matmenys [mm]

PRIJUNGIMAS PRIE VANDENTIEKIO TINKLO

Vandens privedimo ir karsto vandens nuvedimo antgaliai pažymeti skirtingomis spalvomis: melynas-šaltas vanduo, raudonas-karstas.

Vandens šildytuvas prie vandentiekio tinklo gali jungtis dvejopai. Uždara (kaupiamoji) vandens pajungimoSYSTEMA aprūpina vandeniu kelis vartojimo taškus, o atvira (pratekanti) - tik viename taške. Priklausomai nuo pasirinktos sistemas turi būti montuojamiatatinkami vandens maištuval. Atviroje vandens pajungimo sistemoje pries šildytuva butina pastatyti atbulinì vožtuva, kuris neleis karstam vandeniu patekti [ salto vandens vamzdi. Tokioje sistemoje reikia naudoti pratekančio srauto maištuva. Vandens šildytuve del temperatūros padidejimo, kečiasi vandens tūris.

Dél šios priežasties gali iš aukšćiau minéto maištuvo gali lašeti vanduo. Nesistenkite sustabdyti vandens stipriai užsukdami krana, nas galite pažeisti maištuva.

Uždaroje vandens pajungimo sistemoje butina naudoti maišytuvus vandens paëmimo taskuose. Ant šalto vandens padavimo vamzdžio butina pastatyti apsaugini/atbulini vožtuva, kuris nustatyas 0,1 MPa slëgiui arba apsauginé grupe, kuri apsaugotu apsaugotu nuo viršlégio susidarymo bake. Vandeniuš yslant, slëgis šildytuve kyla iki nustatyto 0,1 MPa.

Apsauginio voztuvo isvadas privalo tureti isejima [atmosferos slegi.

Vandens perteklius gali lašeti iš apsauginio vožtuvo angos, todél rekomenduojama nuo apsauginio vožtuvo iki nuotékynes nuvesti lankstu vamzdelj ar šlanga. Ji turétu buti nukreipta tiesiai Žemyn ir būtu apsaugota nuo užsalimo.

Jei esama vandentiekio problema neleidžia leisti varvancio vandens iš gržtamojo apsauginio vožtuvo [kanalizacijos vamzdi, Jus galite iśvengti varvèjimo, suinstaliuodami 3 litru talpos rezervuara ant Boilerio vandens ileidimo vamzdžio.

Kad apsauginis vožtuvas dirbtu teisingai, turite ji patys periodiskai tikrinti. Kad patikrintumete vožtuva, Jus turite atidaryti gržtamojo apsauginio vožtuvo isejimo anga, sukdami rankenélž arba atsukdami vožtuvo verzle (priklausomai nuo vožtuvo tipo). Vožtuvas veikia tinkamai, jeigu vanduo išbëga iš purkštuko, kai isejimo anga yra atidaryta.

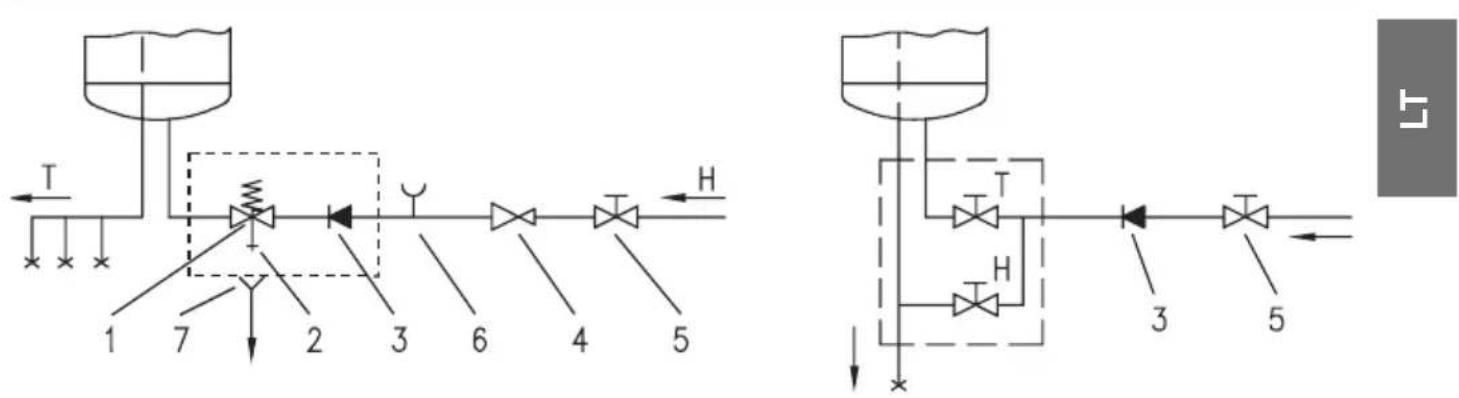

Uždara (kaupiamoji)SYSTEMA Atvira (pratekanti)SYSTEMA

Sutartiniaj zymejimal:

1 - Apsauginis vožtuvas 6 - Antgalis manometro pajungimui
2 - Vandens nuleidimo antgalis 7 - Trapas ar kanalizacijos vamzdis
3 - Atbulinis yoztuyas
4 - Redukcinis vožtuvas H - Šaltas vanduo
5 - Ventilis T - Karstas vanduo

Grieztai draudziama statyti uždaromaji ventili tarp šildytuvo ir atbulinio/ apsauginio vožtuvo.

Jeigu vandentiekio tinkle slégis neviršija 0,5 MPa (5 bars), vandens šildytuva galima jungti tiesiogiai. Jeigu slégis viršija 0.5 MPa (5 bars), turi būti suinstaliuojamas redukcinis vožtuvas.

Esant padidintam vandens kietumui, butina statyti vandens kietuma reguluojancius filtrus. Pries pajungiant vandens sildytuva j elektros tinkla, butina uzpildtyi sildytuva vandeniu. Tam reikia atsukti karsto vandens padavimo ciaupa. Sildytuvas bus pilnai uzpildytas, kai is karsto vandens ciaupo prades begti vanduo.

Pajungimas prie elektros tinklo.

Pries prijungiant prie elektros tinklo, butina sildytuva imontuoti bent 1,5mm^2 (H05VV-F 3G 1,5 mm²) minimalaus skerspjuvio prijungiamaji kabeli. Tam reikia nuimti termostato rankenèle ir istačius atsuktuva plys tarp plokstelés ir apsauginio dangtelio prie termostato rankenélès is vienos pusés ir is kitos pusés nuimti priekiné apsauginio dangtelio plokstelé. Tam, kad nuimti apsauginä dangteli, atsukite du varžtus, laikancius dangtelj. Vandens sildytuvo pajungimas prie elektros tinklo atliekamas pagal galiojancius šalyje reikalavimus.

Tarp vandens šildtuvo ir elektros instalaciños turi buti jmontuotas irengimas visu poliu atskyrimui nuo itamos, atitikantis šalyje galiojancius elektros instalaciñu reikalavimus.

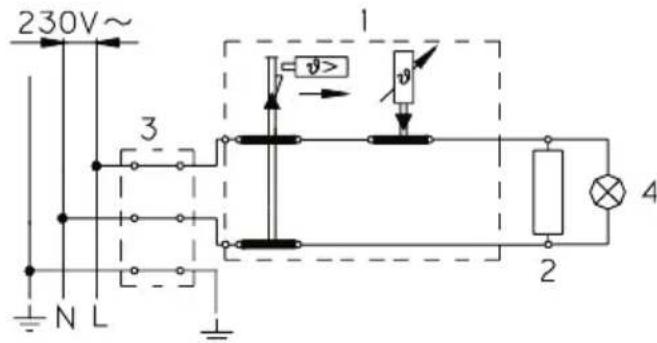

Sutartiniai Žymejimai:

1 - Termostatas, bimetalinis saugiklis
2 - Kaitinimo elementas
3-Laidu sujungimo blokas
4 - Kontroline lemupte

L - Fazinis lidas
N - Nulinis laidas
- Izeminimo laidas

Elektroschema

Démesio! Šis i'renginys skirtas prijungimui prie kintamos srovës tinklo su apsauginiu ižeminimo laidu. Jusu saugumui prijunkite prietaisa tik i rozete su apsauginiu ižeminimu. Nekeiskite kišuko ir nenaudokite perëjimu.

Sildtuvo eksploatacija ir prieziura

Po priungimo prie vandens ir elektros tinklo vandens sildytuvas yra paruoostas naudiojimui.

Vandens temperatura irenginye yra automatiskai valdoma termostato, kuris yra nureguluojamas gamintojo. Nustatymas gali buti pakeiciamas, pasukant reguliavimo varzta, esanti ant termostato vidinéje vandens šildtuvo puseje. Reguliavimo inter-valas galimas nuo 20^ iki 75^ . Mes nerekomenduojame jokiu pakeitimug gamintoju nustatyme, kadangijis užtikrina ekonomiskiausia elektrros energijos vartojima ir mažiausia kalkiu isskyrima.

Elektrinio panardinamo šildytuvo veikimas yra rodomas pagalbine šviesa. Ant šildytuvo yra bimetalis termometras, kuris šildytuve esant šiltam vandenii pakrypsta laikrodžio rodyklés kryptimi j dešine.

Jeigu ruosiates kuri laika nesinaudoti vandens sildytuvu. Ir jus isvengsite vandens sildytuvu užsalimo. Vanduo iš sildytuvo išteka per šildytuvo nutekamajj vamzdj. Todél patartina montuojanšildytuvā tarp apsauginio vožtuvo ir nutekamojo vamzdžio jmontuoti specialu ftinga (tršaki) arba isleidimo ventiliš Sildytuva galite ištuštinti ir tiesiai per apsauginj vožtuva, pasuke rankenèle arba vožtuvo sukamaja kepurelé i veikimo patikrinimo padeti. Priës tustinant šildytuvā reikia išjungti iš elektros tinklo ir tada jungti šilto vandens rankenèle ant prijungto maiytuvo. Istustinus šildytuvā per nutekamajj vamzdī šildytuve lieka nedidelis kiekis vandens, kuris išteka nuémus šildytuvo prijungiki per šildytuvo jungiamaja anga.

Sildytuvo isore valykite skudureliu su muilu ar kita skalbimo priemone. Nenaudokite tirpikliu ar kitug agresyviu valikliu.

Tam, kad užtikrinti gera šildytuvo darba ir jo ilgaamžiskuma, reckomenduojama periodiskai jj tikrinti. Pirmas patikrinimas turetu buti maždaug po dviej darbo metu. Jo metu patikrinama magnio anodo bukle, išplaunamas nuo susidariusiu kalkiu nuosédu šildytuvo vidus. Pagale sama šildytuvo buklez serviso tarnyba duos reckomendacija apie sekanti apžiuros laika. Magnio anodas keičiamas jeigu jo skersmuo Žymiaisumažejo arbajis visai sudiles.

Neremontuokite vandens šildtytuvo patys, o kreipkitës j serviso tarryba.

Démesio! Pries remontuodami šildytuva, jsitikinkite, kadjis atjungtas nuo elektrossroves.
