TG120NC6 - Kotel GORENJE - Brezplačna navodila za uporabo

Znamka	Gorenje
Model	TG120NC6
Tip	Električni akumulacijski grelnik vode
Prostornina	120 litrov
Nazivni tlak	0,6 MPa (6 bar)
Električna moč	2000 W
Napajalna napetost	230 V ~
Dimenzije (A x B x C)	1081 x 865 x 205 mm
Teža praznega	38 kg
Teža napolnjenega	158 kg
Poraba energije (24h)	2,60 kWh/24h
Količina mešane vode pri 40°C	236 litrov
Zaščita proti koroziji	Emajliranje in magnezijeva anoda
Nastavljiva temperatura	20°C do 75°C
Tip priključka	Zaprt (tlačni) ali odprt (netlačni)
Vzdrževanje	Pregled anode vsakih 36 mesecev
Garancija proti koroziji	Pod pogojem rednega pregleda

Pogosto zastavljena vprašanja - TG120NC6 GORENJE

Kako namestiti grelnik vode Gorenje TG120NC6 ?

Namestitev mora opraviti usposobljen tehnik. Napravo namestite navpično na steno z vijaki premera najmanj 8 mm. Upoštevajte minimalne razdalje od stropa (dimenzija G = 260 mm) za lažji pregled anode. Grelnik vode mora biti nameščen v prostoru, ki ustreza standardu IEC 60364-7-701 (kopalnica). Pred električnim priklopom obvezno napolnite rezervoar z vodo.

Katero vrsto vodnega priključka izbrati: zaprti ali odprti?

Sistem zaprti (tlačni) omogoča več odjemnih mest in zahteva varnostni ventil ter reduktor tlaka, če omrežni tlak presega 0,5 MPa. Sistem odprti (netlačni) omogoča samo eno odjemno mesto in vključuje protipovratni ventil. Izbira je odvisna od vaše napeljave; za standardno gospodinjsko uporabo je priporočljiv zaprti sistem.

Kako priključiti grelnik vode na električno omrežje?

Uporabite napajalni kabel preseka najmanj 1,5 mm² (H05VV-F 3G 1,5 mm²). Priključite fazni (L), ničelni (N) in ozemljitveni (PE) vodnik v priključno omarico termostata. Predhodno mora biti nameščena večpolna ločilna naprava. Pred kakršnim koli posegom v notranjost vedno izklopite napravo.

Kaj storiti, če kaplja voda pri varnostnem ventilu?

Rahlo kapljanje je med segrevanjem normalno zaradi povečanja tlaka. Če je pretok pretiran, preverite, ali ventil ni zamašen. Lahko namestite ekspanzijsko posodo s 3 litri za zmanjšanje kapljanja. Ne zategujte ročaja ventila: to bi ga lahko poškodovalo. Če težava vztraja, se obrnite na strokovnjaka.

Kako nastaviti temperaturo vode?

Temperatura je tovarniško nastavljena za optimalno varčevanje z energijo. Če jo želite spremeniti, izklopite napravo, odstranite pokrov in zavrtite nastavitveni vijak na termostatu (območje od 20°C do 75°C). Nižja temperatura zmanjša porabo in nastajanje vodnega kamna. Odsvetuje se spreminjanje te nastavitve.

Kako izprazniti grelnik vode?

Izklopite napravo iz električnega omrežja. Odprite pipo za toplo vodo na mešalni armaturi. Uporabite varnostni ventil s premikanjem njegove ročice ali odvijte matico za praznjenje skozi dovodno cev. Pri razstavljanju prirobnice lahko izteče majhna količina preostale vode. Če obstaja nevarnost zmrzali, napravo popolnoma izpraznite.

Kakšno vzdrževanje je potrebno za magnezijevo anodo?

Zaščitno anodo proti koroziji je treba pregledati vsakih 36 mesecev pri pooblaščenem tehniku. Če je preveč obrabljena, jo je treba zamenjati, da se ohrani garancija proti koroziji. Tehnik bo pregled zabeležil na garancijskem listu in po potrebi tudi očistil notranjost vodnega kamna.

Kaj storiti, če grelnik vode ne greje?

Najprej preverite električno napajanje (odklopnik, vtičnica). Prepričajte se, da je vodna cev odprta in da je rezervoar napolnjen. Če kontrolna lučka ne sveti, sta lahko termostat ali grelno telo okvarjena. Ne poskušajte sami popravljati; obrnite se na pooblaščeni servis.

Ali je mogoče grelnik vode namestiti v kopalnici?

Da, pod pogojem, da se upošteva standard IEC 60364-7-701 (VDE 0100 del 701). Naprava mora biti nameščena izven varnostnih območij (cone 0, 1, 2). Namestitev mora opraviti usposobljen električar. Uporabite trdno stensko pritrditev.

Kakšna je dnevna poraba električne energije?

Poraba energije za vzdrževanje vode pri 65°C v okolju 20°C je 2,60 kWh/24h po standardu EN 60379. Dejanska poraba je odvisna od nastavljene temperature, temperature vstopne hladne vode in pogostosti odjemov.

NAVODILA ZA UPORABO TG120NC6 GORENJE

Cenjeni kupec, zahvaljujemo se vam za nakup našega izdelka.

PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

APARAT NI NAMENJEN UPORABI OSEBAM (VKLJUČNO Z OTROKI) Z ZMANJŠANIMI FIZIČNIMI, ČUTNIMI ALI MENTALNIMI SPOSOBNOSTMI ALI S POMANJKANJEM IZKUŠENJ OZ. ZNANJEM, RAZEN ČE SO POD NADZOROM ALI POUČENI GLEDE UPORABE S STRANI OSEBE, ODGOVORNE ZA NJIHOVO VARNOST.

OTROCI MORAJO BITI POD NADZOROM, DA BI PREPREČILI, DA SE NE IGRAJO Z NAPRAVO.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni združljivosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikorozijske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskima vijakoma nominalnega premera najmanj 8 mm. Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačati. Grelnik smete pritrditi na steno samo pokončno. Zaradi lažje kontrole in menjave magnezijeve anode vam priporočamo, da med vrhom grelnika in stropom pustite dovolj prostora (glej mero G na skici - Priključne in montažne mere). V nasprotnem primeru bo ob servisnem posegu potrebno grelnik demontirati s stene.

TEHNIČNE LASTNOSTI APARATA

Tip TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	120 N TG 150 N TG 200 N
Prostornina [I]	30	50	80	100	120	150	200
Nazivni tlak [MPa]	0,6
Masa / napoljen z vodo [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozija zaščita kotla	Emajilirano / Mg anoda
Prikljucna moč [W]	2000
Napetost [V~]	230
Čas segrevanja do 75°C 1) [h]	105	155	305	355	435	545	740
Količina mešane vode pri 40°C [I]	50	89	145	200	236	298	399
Energijska poraba 2) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 15 °C. 2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65 °C in pri temperaturi okolice 20 °C, merjeno po EN 60379.

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

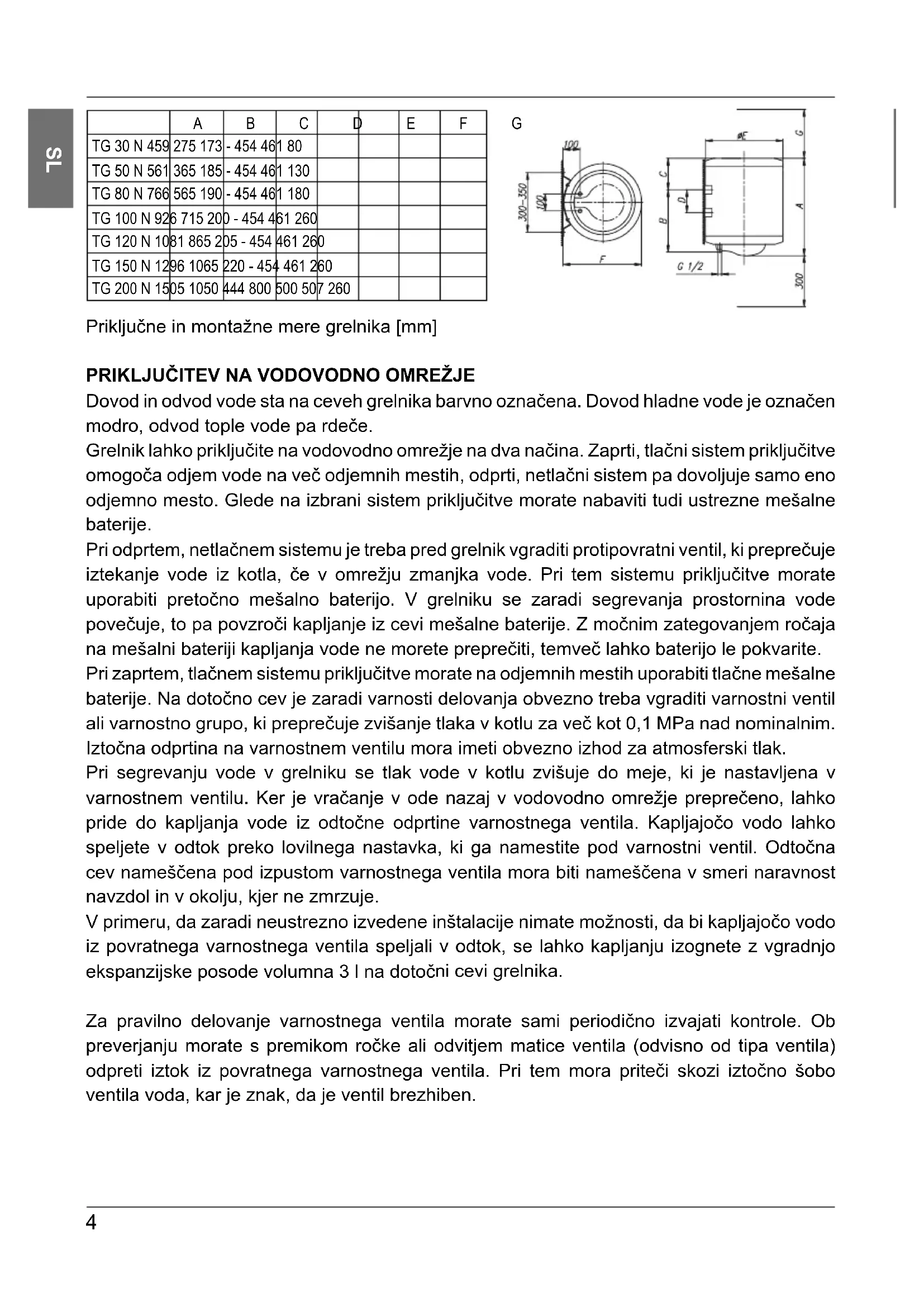

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje le eno odjemno mesto. Glede na izbrani sistem priključitve morate nabaviti tudi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi protipovratni ventil, ki preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod za atmosferski tlak.

Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev, nameščena pod izpustom varnostnega ventila, mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da zaradi neustrezno izvedene instalacije nimate možnosti, da bi kapljajočo vodo iz povratnega varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz povratnega varnostnega ventila. Pri tem mora priteči skozi iztočno odprtino ventila voda, kar je znak, da je ventil brezhiben.

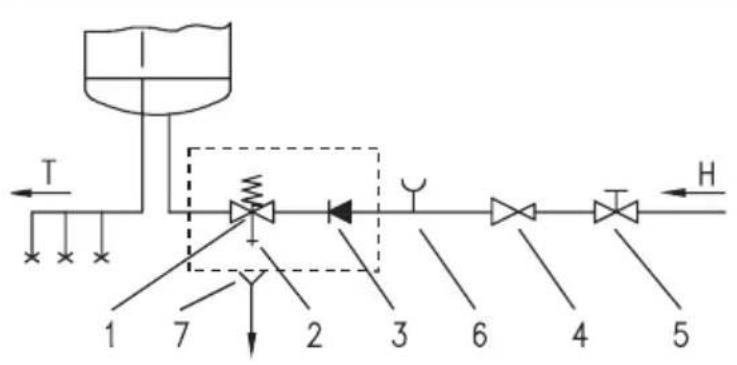

Zaprti (tlačni) sistem

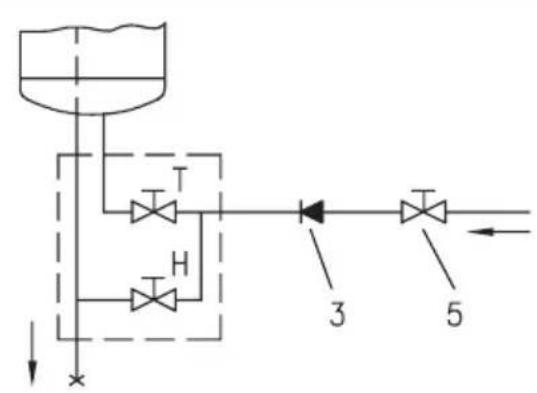

Odprti (netlačni) sistem

Legenda:

1 - Varnostni ventil 6 - Preizkusni nastavek 2 - Preizkusni ventil 7 - Lijak s priključkom na odtok 3 - Nepovratni ventil 4 - Redukcijski ventil tlaka H - Hladna voda 5 - Zaporni ventil T - Topla voda

Med grelnik in povratni varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje povratnega varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, če je tlak v omrežju nižji od 0,5 MPa (5 bar). Če tlak v omrežju presega 0,5 MPa (5 bar), morate obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm² (H05VV-F 3G 1,5 mm²). Da to lahko storite, morate z grelnika odviti zaščitni pokrov.

Ob montaži priključnega kabla je potrebno zvezati tudi priključni žici kontrolne svetilke v za to predvideni priključni puši na termostatu, ki sta označeni z 1 in 2 oziroma z A in B pri alternativni izvedbi termostata.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med grelnikom vode in trajno instalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi instalacijskimi predpisi.

Legenda:

1 - Termostat in dvopolna toplotna varovalka 2 - Grelo 3 - Priključna sponka 4 - Kontrolna svetilka

L - Fazni vodnik N - Nevtralni vodnik - Zaščitni vodnik

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo. Temperaturo vode v aparatu samodejno uravnava termostat, ki je nastavljen tovarniško. Nastavitev lahko spremenite z vrtenjem nastavitvenega vijaka na termostatu v notranjosti grelnika. Nastavljivo območje sega od 20 do 75 °C. Spreminjanje tovarniških nastavitev vam ne priporočamo, saj vam ta zagotavlja najbolj ekonomično porabo električne energije in manjše izločanje vodnega kamna.

Delovanje električnega grela pokaže kontrolna svetilka. Grelnik ima na obodu bimetalni termometer, ki se odkloni v smeri urinega kazalca proti desni, kadar je v grelniku prisotna topla voda.

Če grelnika ne mislite uporabljati dalj časa, ga izklopite iz električnega omrežja. Kadar obstaja nevarnost, da bo voda v grelniku zmrznila, jo morate iz njega iztočiti. Voda iz grelnika se prazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev grelnika namestiti poseben fitting (T-kos) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno skozi varnostni ventil s pomikom ročice oziroma vrtljive kapice ventila v položaj kot pri preverjanju delovanja. Pred izpraznjenjem je grelnik potrebno izključiti iz električnega omrežja in nato odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi dotočno cev v grelniku ostane manjša količina vode, ki izteče ob odstranitvi grelne prirobnice skozi odprtino grelne prirobnice.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, če ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje med posameznimi rednimi pregledi ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikorozijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.
