TG120NC6 - Kotel GORENJE - Bezplatný návod k obsluze

Značka	Gorenje
Model	TG120NC6
Typ	Elektrický akumulační ohřívač
Objem	120 litrů
Jmenovitý tlak	0,6 MPa (6 bar)
Elektrický příkon	2000 W
Napájecí napětí	230 V ~
Rozměry (A x B x C)	1081 x 865 x 205 mm
Hmotnost prázdného	38 kg
Hmotnost plného	158 kg
Spotřeba energie (24h)	2,60 kWh/24h
Množství smíšené vody při 40°C	236 litrů
Protikorozní ochrana	Smaltování a hořčíková anoda
Nastavitelná teplota	20°C až 75°C
Typ připojení	Uzavřený (tlakový) nebo otevřený (beztlakový)
Údržba	Kontrola anody každých 36 měsíců
Záruka proti korozi	Pod podmínkou pravidelné kontroly

Často kladené otázky - TG120NC6 GORENJE

Jak nainstalovat ohřívač vody Gorenje TG120NC6 ?

Instalaci musí provést kvalifikovaný technik. Upevněte spotřebič svisle na zeď pomocí šroubů o minimálním průměru 8 mm. Dodržujte minimální vzdálenosti od stropu (rozměr G = 260 mm) pro snadnou kontrolu anody. Ohřívač vody musí být instalován v místnosti odpovídající normě IEC 60364-7-701 (koupelna). Před elektrickým připojením nezapomeňte naplnit nádrž vodou.

Jaký typ vodního připojení zvolit: uzavřený nebo otevřený?

Systém uzavřený (tlakový) umožňuje několik odběrných míst a vyžaduje pojistný ventil a redukční ventil, pokud tlak v síti přesáhne 0,5 MPa. Systém otevřený (beztlakový) umožňuje pouze jedno odběrné místo a obsahuje zpětný ventil. Volba závisí na vaší instalaci; pro standardní domácí použití se doporučuje uzavřený systém.

Jak připojit ohřívač vody k elektrické síti?

Použijte napájecí kabel o minimálním průřezu 1,5 mm² (H05VV-F 3G 1,5 mm²). Připojte vodiče fáze (L), neutrální (N) a zemnící (PE) do svorkovnice termostatu. Předřadně musí být instalováno zařízení pro odpojení všech pólů. Před jakýmkoli zásahem do vnitřku spotřebič vždy odpojte od sítě.

Co dělat, když z pojistného ventilu kape voda?

Mírné kapání je při ohřevu normální kvůli zvýšení tlaku. Pokud je průtok nadměrný, zkontrolujte, zda není ventil ucpaný. Můžete nainstalovat expanzní nádobu o objemu 3 litry, aby se kapání snížilo. Neutahujte rukojeť ventilu - mohlo by dojít k poškození. Pokud problém přetrvává, kontaktujte odborníka.

Jak nastavit teplotu vody?

Teplota je z výroby přednastavena pro optimální úsporu energie. Pro změnu odpojte spotřebič, sejměte kryt a otočte seřizovacím šroubem na termostatu (rozsah 20°C až 75°C). Nižší teplota snižuje spotřebu a tvorbu vodního kamene. Nedoporučuje se toto nastavení měnit.

Jak vypustit ohřívač vody?

Odpojte spotřebič od elektrické sítě. Otevřete ventil teplé vody na baterii. Použijte pojistný ventil aktivací jeho páčky nebo odšroubujte matici pro vypuštění přes přívodní trubku. Při demontáži příruby může vytékat malé množství zbytkové vody. Při riziku mrazu spotřebič zcela vyprázdněte.

Jaká údržba je potřebná pro hořčíkovou anodu?

Protikorozní anodu musí kontrolovat autorizovaný technik každých 36 měsíců. Pokud je příliš opotřebovaná, musí být vyměněna, aby byla zachována záruka proti korozi. Technik zaznamená kontrolu do záručního listu a v případě potřeby také provede odvápnění vnitřku.

Co dělat, když ohřívač nehřeje?

Nejprve zkontrolujte elektrické napájení (jistič, zásuvka). Ujistěte se, že je vodní hadice otevřená a nádrž je naplněná. Pokud kontrolka nesvítí, může být termostat nebo topné těleso vadné. Nepokoušejte se o opravu sami; kontaktujte autorizovaný servis.

Je možné nainstalovat ohřívač vody do koupelny?

Ano, za předpokladu dodržení normy IEC 60364-7-701 (VDE 0100 část 701). Spotřebič musí být umístěn mimo bezpečnostní objemy (zóny 0, 1, 2). Instalaci musí provést kvalifikovaný elektrikář. Použijte pevné upevnění na zeď.

Jaká je denní spotřeba elektřiny?

Spotřeba energie pro udržení vody na 65°C při okolní teplotě 20°C je 2,60 kWh/24h podle normy EN 60379. Skutečná spotřeba se liší podle nastavené teploty, teploty vstupní studené vody a četnosti odběrů.

NÁVOD K OBSLUZE TG120NC6 GORENJE

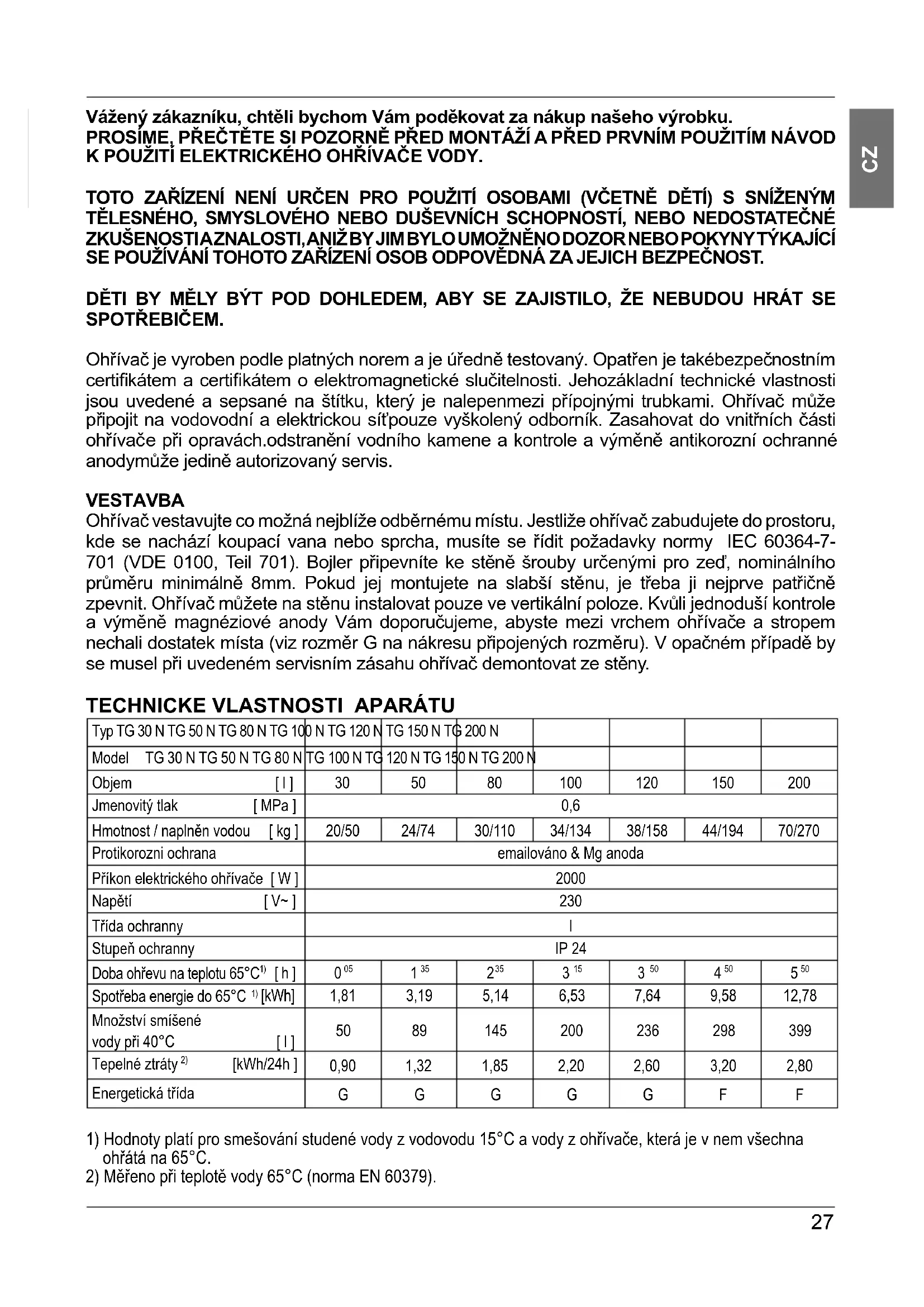

Vážený zákazníku, chtěli bychom Vám poděkovat za nákup našeho výrobku. Prosíme, přečtěte si pozorně před montáží a před prvním použitím návod k použití elektrického ohřívače vody.

Toto zařízení není určeno pro použití osobami (včetně dětí) se sníženými tělesnými, smyslovými nebo duševními schopnostmi, nebo s nedostatečnými zkušenostmi a znalostmi, pokud jim nebyl umožněn dozor nebo pokyny týkající se používání tohoto zařízení osobou odpovědnou za jejich bezpečnost.

Děti by měly být pod dohledem, aby se zajistilo, že si nebudou hrát se spotřebičem.

Ohřívač je vyroben podle platných norem a je úředně testovaný. Opatřen je také bezpečnostním certifikátem a certifikátem o elektromagnetické slučitelnosti. Jeho základní technické vlastnosti jsou uvedeny a sepsány na štítku, který je nalepen mezi přípojnými trubkami. Ohřívač může připojit na vodovodní a elektrickou síť pouze vyškolený odborník. Zasahovat do vnitřních částí ohřívače při opravách, odstraňování vodního kamene a kontrole a výměně antikorozní ochranné anody může pouze autorizovaný servis.

VESTAVBA

Ohřívač vestavujte co možná nejblíže odběrnému místu. Jestliže ohřívač zabudujete do prostoru, kde se nachází koupací vana nebo sprcha, musíte se řídit požadavky normy IEC 60364-7-701 (VDE 0100, Teil 701). Bojler připevněte ke stěně šrouby určenými pro zeď, nominálního průměru minimálně 8 mm. Pokud jej montujete na slabou stěnu, je třeba ji nejprve patřičně zpevnit. Ohřívač můžete na stěnu instalovat pouze ve vertikální poloze. Kvůli snadnější kontrole a výměně magnéziové anody Vám doporučujeme, abyste mezi vrchem ohřívače a stropem nechali dostatek místa (viz rozměr G na nákresu připojených rozměrů). V opačném případě by se musel při uvedeném servisním zásahu ohřívač demontovat ze stěny.

TECHNICKÉ VLASTNOSTI APARÁTU

Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N
Model TG 30 N TG 50 N TG 80 N	TG 100 N TG	TG 120 N TG 150 N TG 200 N
Objem [I]	30	50	80	100	120	150	200
Jmenovitý tlak [MPa]	0,6
Hmotnost / naplněn vodou [kg]	20/50	24/74	30/110	34/134	38/158	44/194	70/270
Protikorozni ochrana	emailováno & Mg anoda
Príkon elektrického ohřivače [W]	2000
Napěti [V~]	230
Třida ochranny	I
Stupeř ochranny	IP 24
Doba ohřevu na teplotu 65°C¹) [h]	0⁵⁵	1³⁵	2³⁵	3¹⁵	3⁵⁰	4⁵⁰	5⁵⁰
Spotřeba energia do 65°C¹) [kWh]	1,81	3,19	5,14	6,53	7,64	9,58	12,78
Množství smíšené vody při 40°C [I]	50	89	145	200	236	298	399
Tepelné ztráty²) [kWh/24h]	0,90	1,32	1,85	2,20	2,60	3,20	2,80
Energetická třida	G	G	G	G	G	F	F

1) Hodnoty platí pro směšování studené vody z vodovodu 15°C a vody z ohřívače, která je v něm všechna ohřátá na 65°C. 2) Měřeno při teplotě vody 65°C (norma EN 60379).

	A	B	C	D	E	F
TG 30 N 459	275 173	- 454 46	1 80
TG 50 N 561	365 185	- 454 46	1 130
TG 80 N 766	565 190	- 454 46	1 180
TG 100 N 92	6 715 20	0 - 454 4	61 260
TG 120 N 10	81 865 2	05 - 454	461 260
TG 150 N 12	96 1065	220 - 454	461 260
TG 200 N 15	05 1050	444 800	500 50	7 260

G

Montážní rozměry aparátu [mm]

PŘIPOJENÍ K VODOVODNÍ SÍTI

Přívod a odvod vody jsou na potrubí topného tělesa barevně vyznačeny. Přívod studené vody je označen modrou barvou, odvod teplé vody červenou barvou. Topné těleso můžete připojit na vodovodní síť dvěma způsoby. Uzavřený tlakový systém připojení umožňuje odběr vody na více odběrných místech, otevřený netlakový systém umožňuje jen jedno odběrné místo. Vzhledem k vybranému systému připojení si musíte zakoupit také patřičné směšovací baterie.

U otevřeného netlakového systému je třeba před topné těleso vestavět ventil zabraňující vracení vody a následné vytékání vody z kotle, pokud v síti dojde voda. U tohoto systému připojení musíte použít průtokovou směšovací baterii. V topném tělese se kvůli ohřívání objem vody zvětšuje, a to zapříčiňuje kapání z potrubí směšovací baterie. Silným utahováním rukojeti na směšovací baterii nelze zabránit kapání vody, můžete však baterii poškodit. U uzavřeného tlakového systému připojení musíte na odběrných místech použít tlakové směšovací baterie. Na dotekovou trubku musíte připojit bezpečnostní ventil nebo bezpečnostní zařízení, které zabraňuje zvýšení tlaku v kotli o více než 0,1 MPa nad nominálním tlakem. Výtokový otvor na bezpečnostním ventilu musí mít povinně vývod do atmosférického tlaku.

Při ohřívání vody v topném tělese se tlak vody zvyšuje až k hranici, která je nastavená na bezpečnostním ventilu. Protože se voda nemůže již vracet do vodovodního potrubí, může začít tato voda kapat z otvoru bezpečnostního ventilu. Kapající vodu můžete svést do odpadu přes odchytávající nástavec, který můžete umístit pod bezpečnostní ventil. Odtoková trubka umístěná pod výpustí bezpečnostního ventilu musí být umístěna v místnosti, kde nemrzne, a musí být obrácena směrem dolů.

V případě, že při nevhodně provedené instalaci nemáte možnost kapající vodu ze zpětného bezpečnostního ventilu odvést do odtoku, potom se kapání vody vyhnete zabudováním expanzní nádoby o obsahu 3 l na dotekové trubce bojleru.

Aby bezpečnostní ventil správně fungoval, musíte sami periodicky provádět kontroly.

Při kontrole musíte pohybem rukojeti nebo odšroubováním matky ventilu (závisí na typu ventilu) otevřít výtok ze zpětného bezpečnostního ventilu. Přitom musí vytéci přes výtokovou trysku ventilu voda, to znamená, že je ventil bezporuchový.

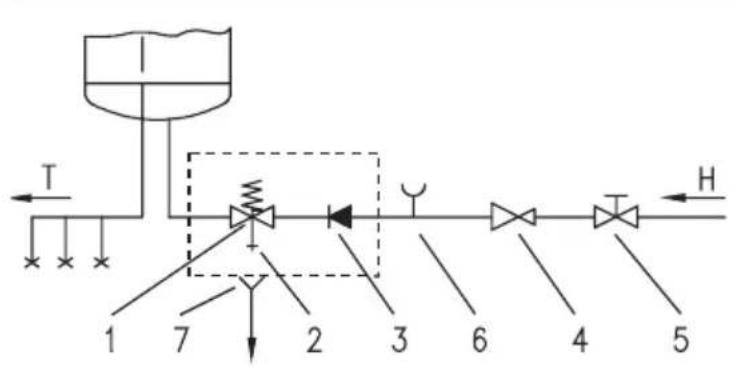

Uzavřený (tlakový) systém

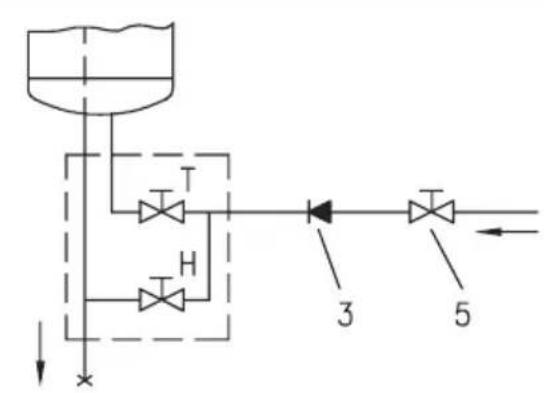

Otevřený (průtokový) systém

Legenda:

1 - Bezpečnostní ventil 6 - Zkušební nástavec 2 - Zkušební ventil 7 - Trychtýř s přípojkou na odtok 3 - Zpětný ventil 4 - Redukční ventil H - Studená voda 5 - Uzavírací ventil T - Teplá voda

Mezi aparát a zpětný bezpečnostní ventil nemontujte uzavírací ventil, protože tím vyloučíte funkci bezpečnostního ventilu.

Ohřívač vody můžete připojit na domovní vodovodní síť bez redukčního ventilu, pokud je tlak v síti nižší než 0,5 MPa (5 bar). Jestliže tlak přesahuje 0,5 MPa (5 bar), musíte v každém případě zabudovat redukční ventil.

Před připojením k elektrické síti musíte aparát nejdříve naplnit vodou. První plnění provedete tak, že na směšovací baterii otevřete ventil teplé vody. Aparát je naplněn, když se na odtokové trubce směšovací baterie objeví voda.

PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Při připojení k elektrické síti je zapotřebí do ohřívače zabudovat připojovací vodič, který má minimální průřez aspoň 1,5 mm² (H05VV-F 3G 1,5 mm²). Abyste tento úkon mohli provést, musíte nejdříve z ohřívacího tělesa odšroubovat ochranné víko.

Připojení aparátu k elektrické síti musí probíhat v souladu s normami pro elektrická vedení. Mezi ohřívač vody a trvalou instalaci se musí zabudovat přípravek pro odpojení všech pólů od napájecí sítě v souladu s národními instalačními předpisy.

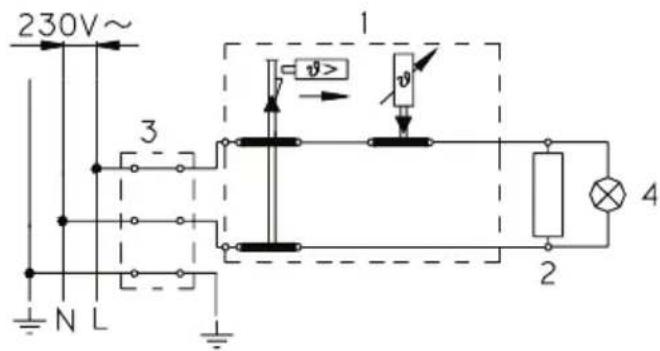

Legenda:

1 - Termostat a dvoupólová tepelná pojistka 2 - Ohřívací těleso 3 - Přípojovací svorka 4 - Kontrolka

L - Fázový vodič, N - Neutrální vodič, - Ochranný vodič

UPOZORNĚNÍ: Před každým zásahem do vnitřního prostoru aparátu musíte aparát odpojit z elektrické sítě!

POUŽITÍ A ÚDRŽBA

Po připojení k vodovodní a elektrické síti je aparát připraven k použití.

Teplotu vody v aparátu ovládá automatický termostat, který je nastaven výrobcem. Nastavení můžete změnit otáčením ovladače termostatu ve vnitřním prostoru aparátu. Seřizovací pásmo je od 20 °C do 75 °C. Změnu nastavení zvoleného výrobcem Vám nedoporučujeme, protože toto nastavení Vám umožňuje maximálně ekonomickou spotřebu elektrické energie a nejmenší vylučování vodního kamene. Funkci elektrického ohřívače indikuje světelný indikátor.

Ohřívač obsahuje bimetalový teploměr, který se vychyluje ve směru hodinových ručiček doprava, když v ohřívači teplota vody stoupá.

V případě, že aparát nebudete delší dobu používat, odpojte jej od elektrické sítě. Pokud existuje nebezpečí zmrznutí vody, vypusťte ji z kotle. Voda z ohřívače se vyprazdní přítokovou trubkou ohřívače. Pro tento účel se doporučuje při zabudování mezi bezpečnostní ventil a přítokovou trubku ohřívače umístit speciální T-díl nebo vypouštěcí ventil. Ohřívač můžete vyprazdnit také přímo bezpečnostním ventilem s posunem páky resp. otočným kohoutem ventilu do polohy, která se používá při kontrole fungování. Před vyprazdňováním se musí ohřívač vypnout z elektrické sítě a potom se otevře páka teplé vody na připojené směšovací baterii. Po vyprazdnění vody přítokovou trubkou zůstane v ohřívači menší množství vody, která vyteče otvorem po odstranění ohřívač příruby.

Vnější části přístroje udržujte jemným roztokem pracího prášku. Nepoužívejte ředidla a jiné čisticí prostředky.

Pravidelnými servisními prohlídkami si zajistíte bezporuchový chod a dlouhou životnost ohřívače. První kontrola ohřívače se doporučuje provést odborníkem, a sice přibližně po dvou letech po zapojení. Při prohlídce se musí zkontrolovat opotřebovanost antikorozní ochranné anody a dle potřeby odstranit vodní kámen, který se vzhledem ke kvalitě, množství a teplotě spotřebované vody nabírá uvnitř topného tělesa. Servisní služba Vám při příležitosti prohlídky topného tělesa a vzhledem ke zjištěnému stavu doporučí datum následující kontroly.

Žádáme Vás, abyste opravy topného tělesa neprováděli sami, ale abyste navštívili nebo zavolali do nejbližšího autorizovaného servisu.

Vážený zákazníku, děkujeme za zakoupení našeho výrobku.

PŘED MONTÁŽÍ A PRVNÍM POUŽITÍM OHŘÍVAČE VODY DOPORUČUJEME A ŽÁDÁME O DŮKLADNÉ PŘEČTENÍ INSTRUKCE.

Zařízení není určeno pro osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, pokud nejsou pod dozorem nebo nebyly poučeny o používání zařízení osobou odpovědnou za jejich bezpečnost.

Děti by měly být pod dozorem, aby se zajistilo, že si se zařízením nehrají.

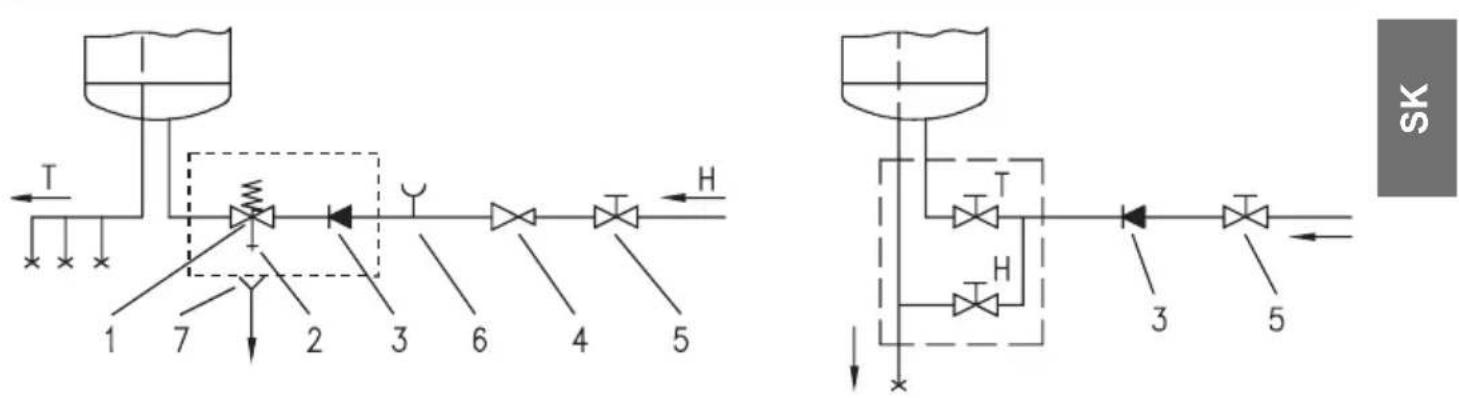

Uzavřený (tlakový) systém Otevřený (netlakový) systém

Legenda:

1 - Pojistný ventil 6 - Kontrolní nástavec 2 - Kontrolní ventil 7 - Nálevka s připojením na odtok 3 - Zpětný ventil 4 - Redukční ventil H - Studená voda 5 - Uzavírací ventil T - Teplá voda

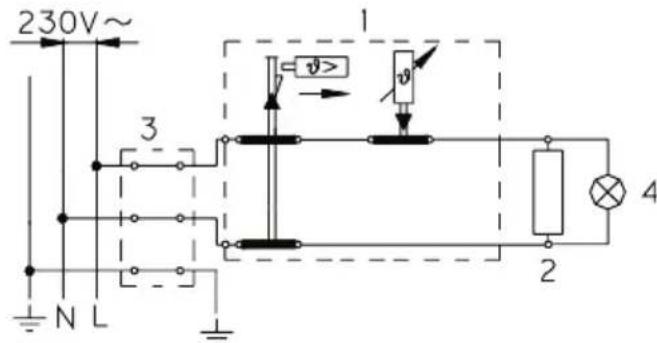

Schéma elektrického zapojení
