| Marka | Gorenje |
| Model | TG120NC6 |
| Typ | Elektryczny podgrzewacz akumulacyjny |
| Pojemność | 120 litrów |
| Ciśnienie nominalne | 0,6 MPa (6 bar) |
| Moc elektryczna | 2000 W |
| Napięcie zasilania | 230 V ~ |
| Wymiary (A x B x C) | 1081 x 865 x 205 mm |
| Masa bez wody | 38 kg |
| Masa z wodą | 158 kg |
| Zużycie energii (24h) | 2,60 kWh/24h |
| Ilość wody zmieszanej przy 40°C | 236 litrów |
| Ochrona antykorozyjna | Emaliowanie i anoda magnezowa |
| Regulowana temperatura | 20°C do 75°C |
| Rodzaj podłączenia | Zamknięty (ciśnieniowy) lub otwarty (bezciśnieniowy) |
| Konserwacja | Kontrola anody co 36 miesięcy |
| Gwarancja antykorozyjna | Pod warunkiem okresowej kontroli |
Często zadawane pytania - TG120NC6 GORENJE
Pytania użytkowników dotyczące TG120NC6 GORENJE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kocioł w formacie PDF za darmo! Znajdź swoją instrukcję TG120NC6 - GORENJE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TG120NC6 marki GORENJE.

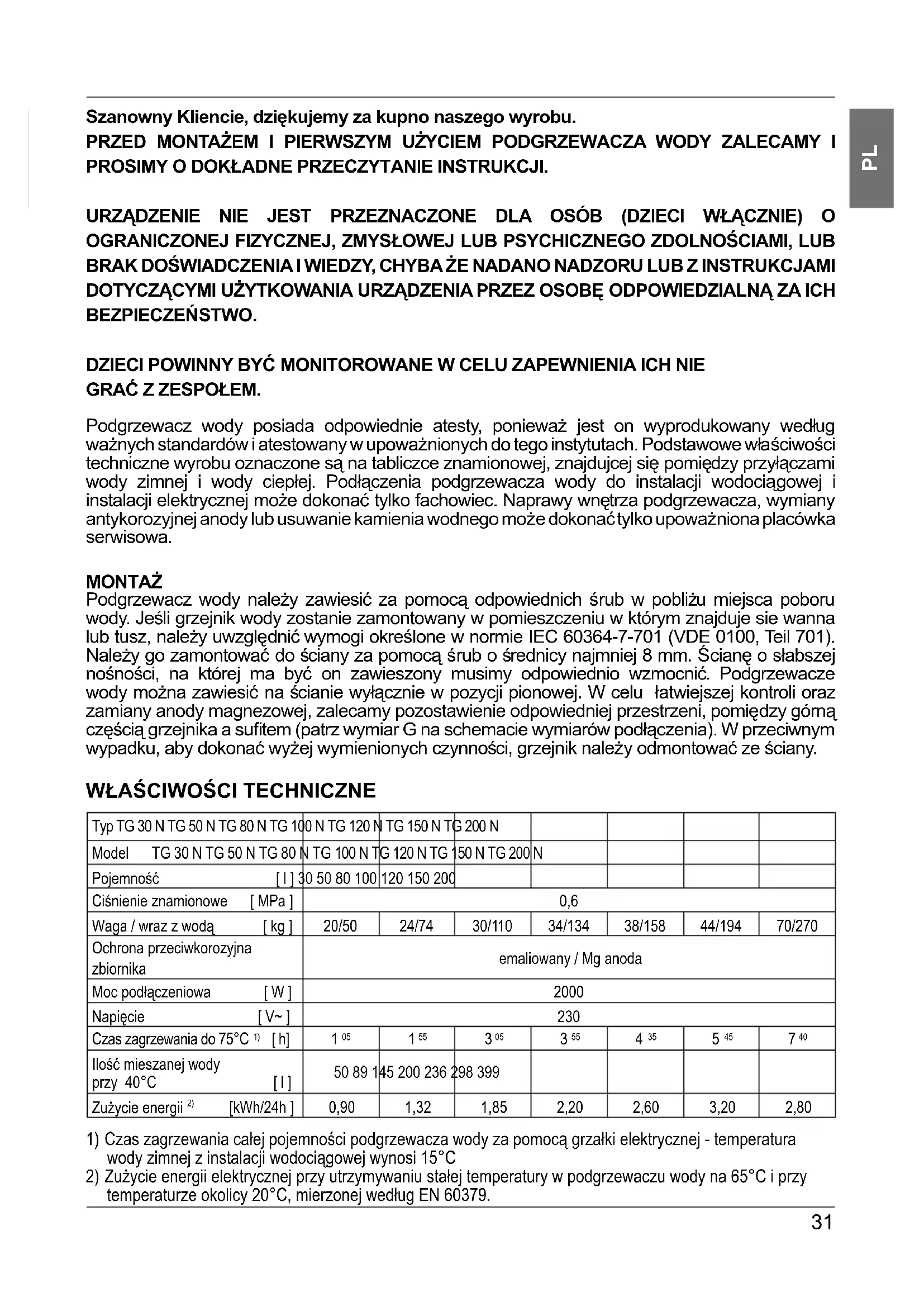

INSTRUKCJA OBSŁUGI TG120NC6 GORENJE
Podgrzewacz wody posiada odpowiednie atesty, ponieważ jest wyprodukowany według ważnych standardów i atestowany w upoważnionych do tego instytutach. Podstawowe właściwości techniczne wyrobu oznaczone są na tabliczce znamionowej, znajdującej się pomiędzy przyłączami wody zimnej i wody ciepłej. Podłączenie podgrzewacza wody do instalacji wodociągowej i instalacji elektrycznej może dokonać tylko fachowiec. Naprawy podgrzewacza, wymiany antykorozyjnej anody lub usuwanie kamienia wodnego mogą dokonać tylko upoważnione placówki serwisowe.
MONTAŻ
Podgrzewacz wody należy zawiesić za pomocą odpowiednich śrub w pobliżu źródła poboru wody. Jeśli grzejnik wody zostanie zamontowany w pomieszczeniu, w którym znajduje się wanna lub prysznic, należy uwzględnić wymogi określone w normie IEC 60364-7-701 (VDE 0100, Teil 701). Należy go zamontować do ściany za pomocą śrub o średnicy co najmniej 8 mm. Ściany o słabszej nośności, na której ma być on zawieszony, należy odpowiednio wzmocnić. Podgrzewacz wody można zawiesić na ścianie wyłącznie w pozycji pionowej. Dla łatwiejszej kontroli oraz wymiany anody magnezowej zalecamy pozostawienie odpowiedniej przestrzeni pomiędzy górną częścią grzejnika a sufitem (patrz wymiar G na schemacie wymiarów podłączenia). W przeciwnym wypadku, aby dokonać wyżej wymienionych czynności, grzejnik należy odmontować ze ściany.
| Typ TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N | |||||||
| Model TG 30 N TG 50 N TG 80 N TG 100 N TG 120 N TG 150 N TG 200 N | |||||||
| Pojemność [I] 30 50 80 100 120 150 200 | |||||||
| Ciechnie znamionowe [MPa] | 0,6 | ||||||
| Waga / wraz z woda [kg] | 20/50 | 24/74 | 30/110 | 34/134 | 38/158 | 44/194 | 70/270 |
| Ochrona przyckiworozyjna zbiornika | emaliowany / Mg anoda | ||||||
| Moc podłaczeniowa [W] | 2000 | ||||||
| Napiȩcie [V~] | 230 | ||||||
| Czas zagrzewania do 75°C 1) [h] | 105 | 155 | 305 | 355 | 435 | 545 | 740 |
| Ilość mieszanej wody przy 40°C [I] | 50 89 1 | 45 200 236 | 298 399 | ||||
| Zuźycie energii 2) [kWh/24h] | 0,90 | 1,32 | 1,85 | 2,20 | 2,60 | 3,20 | 2,80 |
1) Czas zagrzewania całej pojemności podgrzewacza wody za pomocą grzałki elektrycznej - temperatura wody zimnej z instalacji wodociągowej wynosi 15°C 2) Zużycie energii elektrycznej przy utrzymywaniu stałej temperatury w podgrzewaczu wody na 65°C i przy temperaturze otoczenia 20°C, mierzone według EN 60379.
| A | B | C | D | E | F | |
| TG 30 N 459 | 275 173 | - 454 46 | 1 80 | |||
| TG 50 N 561 | 365 185 | - 454 46 | 1 130 | |||
| TG 80 N 766 | 565 190 | - 454 46 | 1 180 | |||
| TG 100 N | 926 71 | 5 200 - 454 46 | 1 260 | |||
| TG 120 N 10 | 81 | 865 205 - 454 46 | 1 260 | |||
| TG 150 N 12 | 96 | 1065 220 - 454 | 461 260 | |||
| TG 200 N 15 | 05 | 1050 444 800 500 | 500 507 260 |
G

Wymiary montażu i podłączenia podgrzewacza [mm]
POŁĄCZENIE DO INSTALACJI WODOCIĄGOWEJ
Przyłącza wody zimnej i wody ciepłej na podgrzewaczu oznaczone są kolorami. Przyłącze wody zimnej oznaczone jest kolorem niebieskim, przyłącze wody ciepłej oznaczone jest kolorem czerwonym.
Podgrzewacz można podłączyć do instalacji wodociągowej na dwa sposoby. System podłączenia zamkniętego, ciśnieniowego umożliwia wielopunktowy pobór wody, zaś system nieciśnieniowy pozwala wyłącznie na jednopunktowy pobór wody. Ze względu na wybrany system podłączenia należy zamontować odpowiednie baterie.
Przy otwartym, nieciśnieniowym systemie podłączenia należy przy podgrzewaczu zamontować zawór zwrotny, który zapobiega wyciekaniu wody ze zbiornika na skutek braku wody w instalacji. Przy tym systemie należy zastosować baterię przepływową. Podczas zagrzewania wody w podgrzewaczu jej objętość powiększa się, co powoduje kapanie wody z baterii. Przy silniejszym przykręcaniu uchwytu baterii kapania wody nie zlikwidujemy, spowodujemy tylko uszkodzenie baterii.
Przy zamkniętym, ciśnieniowym sposobie podłączenia należy na miejscach poboru wody zamontować baterie ciśnieniowe. Do rury doprowadzającej wodę należy zawór zabezpieczający, który uniemożliwia wzrost ciśnienia w podgrzewaczu wody powyżej 0,1 MPa ponad ciśnieniem znamionowym. Otwór odpływowy zaworu bezpieczeństwa musi posiadać wypust na ciśnienie atmosferyczne. Podczas zagrzewania wody w podgrzewaczu, ciśnienie wody wzrasta do wartości nastawionej w zaworze bezpieczeństwa. Ponieważ odpływ wody z powrotem do instalacji wodociągowej jest niemożliwy, może to spowodować kapanie wody z otworu doprowadzonego na zaworze bezpieczeństwa. Kapającą wodę należy zbierać do specjalnej nadstawki, po czym doprowadzić ją do zlewu. Rura doprowadzająca, znajdująca się pod wylotem zaworu zabezpieczającego, powinna być zamontowana w kierunku bezpośrednio w dół i w otoczeniu, gdzie nie zamarza.
Jeśli instalacja nie była odpowiednio przygotowana, w wyniku czego nie mamy możliwości odprowadzenia wyciekającej wody do rury odpływowej za pomocą zaworu bezpieczeństwa, musimy na rurze doprowadzającej podgrzewacza wody zamontować zbiornik wyrównawczy o pojemności 3 l, co pozwoli nam na przechwytywanie wyciekającej wody.
Aby zawór bezpieczeństwa działał niezawodnie, należy okresowo przeprowadzać kontrolę.
Podczas kontroli polegającej na przysunięciu uchwytu lub nakrętki zaworu (zależnie od typu zaworu) należy otworzyć odpływ na zaworze bezpieczeństwa. Podczas kontroli z dyszy powinna wycieknąć woda, co oznacza, że zawór jest bez zarzutu.

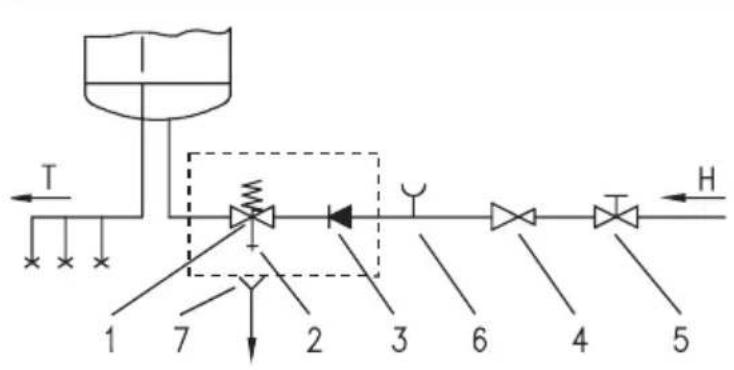

System zamknięty (ciśnieniowy)

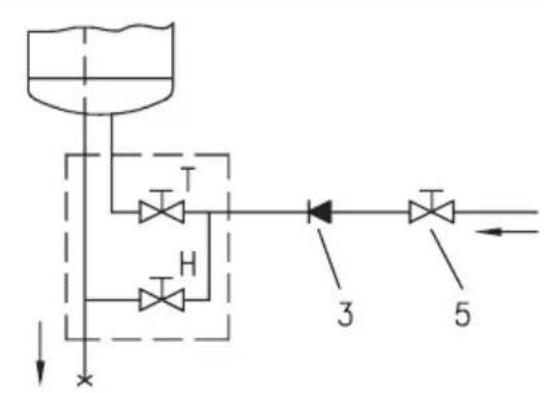

System otwarty (nieciśnieniowy)
Legenda:
1 - Zawór bezpieczeństwa
6 - Nadstawek
2 - Zawór próbny, 7 - Nadstawek do zbierania wody
3 - Zawór zwrotny
podłączenia do odpływu wody
4 - Zawór redukcyjny ciśnienia
H - Woda zimna
5 - Zawór odcinający
T-Wodaciepla
Pomiędzy podgrzewacz i zawór bezpieczeństwa nie wolno montować zaworu odcinającego, gdyż w ten sposób uniemożliwia się działanie zaworu bezpieczeństwa.
Podgrzewacz wody może być bez zaworu redukcyjnego podłączony do domowej instalacji wodociągowej, gdy ciśnienie w instalacji jest niższe od 0,5 MPa (5 barów). Jeśli ciśnienie przekracza 0,5 MPa (5 barów), musimy obowiązkowo wmontować zawór redukcyjny.
Przed podłączeniem elektrycznym podgrzewacz wody należy napełnić wodą. Podczas pierwszego napełniania odkręcić uchwyt ciepłej wody na baterii. Podgrzewacz jest napełniony, gdy z baterii zacznie cieknąć woda.
PODŁĄCZENIE DO INSTALACJI ELEKTRYCZNEJ
Przed podłączeniem do sieci elektrycznej należy do grzejnika podłączyć kabel o średnicy przynajmniej 1,5 mm² (H05VV-F 3G 1,5 mm²). Można to zrobić w ten sposób, że z podgrzewacza usuwa się pokrywę ochronną.
Podłączenie podgrzewacza do instalacji elektrycznej musi odpowiadać wymogom określonym przez standardy dotyczące instalacji elektrycznej. Pomiędzy grzejnikiem wody a instalacją stałą musi być wbudowane urządzenie służące do rozdzielenia wszystkich biegunów od instalacji sieci elektrycznej, zgodnie z przepisami obowiązującymi w danym kraju.

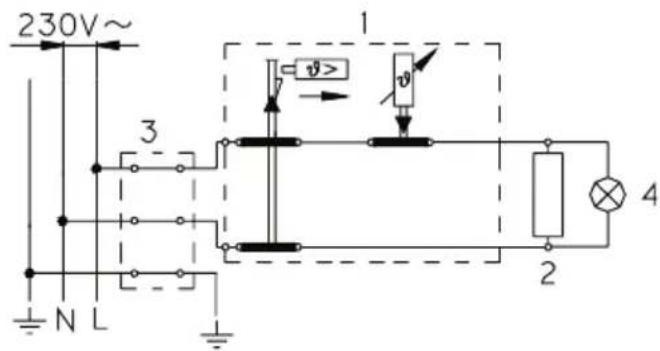

Legenda:
1 - Termostat dwubiegunowy bezpiecznik temperaturowy 2 - Grzałka 3 - Klamra podłączeniowa 4 - Lampka sygnalizacyjna
L - Przewód fazowy N - Przewód zerowy - Przewód uziomowy

Schemat połączeń elektrycznych
UWAGA! Przed każdym zabiegiem dokonanym we wnętrzu podgrzewacza, podgrzewacz musi być wyłączony z sieci elektrycznej!
UŻYTKOWANIE I UTRZYMYWANIE
Po podłączeniu do instalacji wodociągowej i elektrycznej podgrzewacz wody jest gotowy do użytkowania.
Temperaturę wody w podgrzewaczu automatycznie reguluje termostat, który jest już fabrycznie wyregulowany. Nastawienie temperatury można zmienić przekręcając śrubkę regulatora, znajdującą się na termostacie wewnątrz podgrzewacza. Zakres regulacji sięga od 20 do 75°C. Nie radzimy zmieniać fabrycznego nastawienia temperatury, gdyż gwarantuje ono najbardziej ekonomiczne zużycie energii elektrycznej i jak najmniejsze osadzanie się kamienia wodnego.
Działanie grzałki elektrycznej sygnalizuje lampka sygnalizacyjna. Grzejnik na obudowie posiada termometr bimetalowy, który odchyla się w prawo w kierunku ruchu wskazówek zegara, gdy grzejnik jest włączony. Gdy podgrzewacz nie będzie używany przez dłuższy czas, radzimy wyłączyć go z sieci elektrycznej. Gdy zachodzi obawa zamarznięcia wody w podgrzewaczu, należy wodę z niego wypuścić. Wodę z grzejnika wylewa się przez rurę dopływową grzejnika. W tym celu, przy zamontowaniu grzejnika, umieszcza się specjalny zawór spustowy lub zawór wypustowy, pomiędzy zaworem bezpieczeństwa a rurą dopływową. Grzejnik można opróżnić bezpośrednio przy zaworze bezpieczeństwa, przy sprawdzaniu jego działania. Przed opróżnieniem należy odłączyć grzejnik od sieci elektrycznej, po czym otworzyć kurek z ciepłą wodą na baterii wodociągowej. Po opróżnieniu wody przez rurę dopływową w grzejniku pozostaje jeszcze mniejsza ilość wody, która wycieknie przez otwór, po jej usunięciu.
Podgrzewacz należy zewnętrznie czyścić delikatnym roztworem środka myjącego. Nie wolno używać rozpuszczalników lub agresywnych środków do czyszczenia. Bezawaryjne działanie i długowieczność podgrzewacza zapewnia mu regularne przeglądy serwisowe. Pierwszy przegląd powinien być wykonany przez serwis po upływie dwóch lat od podłączenia. Wtedy kontroluje się stopień zużycia ochronnej anody przeciwkorozyjnej i usuwa kamień wodny, który w zależności od jakości, ilości i temperatury wody osiada wewnątrz podgrzewacza. Po przeglądzie serwis zaleci też datę następnego przeglądu.
Prosimy, abyście Państwo ewentualnych usterek nie usuwali sami, należy zgłosić je do najbliższego, upoważnionego punktu serwisowego.
Szanowni Klienci, dziękujemy za zakup naszego produktu. Prosimy, aby przed montażem i podłączeniem wody uważnie przeczytać instrukcję.
Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych, lub bez doświadczenia i wiedzy, chyba że są one nadzorowane lub poinstruowane w zakresie korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.
Dzieci powinny być pod nadzorem, aby zapewnić, że nie bawią się urządzeniem.
Grzejnik jest wykonany zgodnie z przyjętymi standardami, oficjalnie przetestowany, posiada świadectwo bezpieczeństwa i świadectwo zgodności elektromagnetycznej. Jego charakterystyki techniczne są podane w tabelce, umieszczonej między rurkami do podłączenia. Tylko serwisanci z upoważnionego serwisu mogą dokonywać napraw wewnętrznych, czyszczenia kamienia wodnego, sprawdzania i wymiany ochronnej anody przeciwkorozyjnej.
MONTAŻ
Montaż kotła możliwy jest najbliżej do wodoroodpornych ścian. Jeśli wbudujesz kocioł w pomieszczenie, gdzie znajduje się wanna lub prysznic, konieczne jest bezwzględne przestrzeganie wymagań normy IEC 60364-7-701 (VDE 0100, część 701). Kocioł przykręca się do ściany za pomocą dwóch śrub, o średnicy co najmniej 8 mm. Jeśli ściana jest słaba, należy ją wzmocnić w miejscu, gdzie chcesz zamontować kocioł. Kocioł musi być zamontowany tylko pionowo. Dla łatwiejszej kontroli i wymiany anody magnezowej zalecamy pozostawienie wystarczającej przestrzeni między górną stroną kotła a sufitem (patrz wymiar G na rysunku z wymiarami przyłączeniowymi). W przeciwnym razie w razie awarii kocioł będzie musiał zostać zdemontowany ze ściany.
