РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IS540.M1 i.safe Mobile

ДЛЯОБЕСПЕЧЕНИЯБЕЗОПАСНОСТИПРОЧТИТЕРУКОВОДСТВОПОЭКСПЛУАТАЦИИ

Настоящее руководство по эксплуатации является обязательной частью устройства IS540.M1 (модель M540A01). В руководстве по эксплуатации приведена важная информация о безопасной эксплуатации устройства.

» Перед началом эксплуатации устройства внимательно прочтите настоящее руководство по эксплуатации и особое внимание уделите разделу „Безопасность“ и предупреждениям, выделенным символом предупреждения.
» Также перед началом работы с устройством прочтите правила техники безопасности. Правила техники безопасности можно найти по ссылке www.isafe-mobile.com/en/support/downloads
» Настоящее руководство по эксплуатации всегда должно находиться в доступном месте. Текущий вариант руководства по эксплуатации можно найти пор ссылке www.isafe-mobile.com/en/support/downloads
»Выполняйте все инструкции, нанесенные на корпус устройства или на упаковку.
»Выполняйте местные правила техники безопасности.

> ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Устройство IS540.M1 - это устройство, обеспечивающее доступ в сеть Интернет в промышленной взрывоопасной среде, соответствующей Зонам 1, 21, 2, 22, M1 и M2 в соответствии с классификацией, приведенной в директивах 2014/34/EU, 1999/92/EC и системе IECEx (система классификации взрывоопасных зон МЭК)

Эксплуатировать устройство необходимо в строгом соответствии с требованиями настоящего руководства по эксплуатации. Любое другое использование считается неправильным и может привести к смерти, тяжелым травмам и выходу устройства из строя.

Изготовитель, компания i.safe MOBILE GmbH, не несет ответственности за ущерб, возникший в результате неправильной эксплуатации. В случае неправильной эксплуатации гарантия не предоставляется.

ГАРАНТИЯ

Условия предоставления гарантии можно найти по ссылке www.isafe-mobile.com/en/support/service

Ответственность за любой ущерб, нанесенный вирусами, скачанными из сети Интернет, несет пользователь. Такой ущерб не является поводом для претензий к компании i.safe MOBILE GmbH.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ ЕС

Вы можете найти декларацию соответствия ЕС по адресу www.isafe-mobile.com/en/support/downloads

ЗАЯВЛЕНИЕ FCC / IC

Декларацию FCC/IC можно найти по ссылке, www.isafe-mobile.com/en/support/downloads

ОБОЗНАЧЕНИЯ ВЗРЫВООПАСНОСТИ

> ATEX:

① I M1 Ex ia I Ma
E2 II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

Свидетельство ЕС об утверждении:

EPS 23 ATEX 1 012 X

Обозначение СЕ: 2004

>IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

Сертификат IECEx: IECEx EPS 23.0002X

Температурный диапазон:

-20°C ... +55°C (EN/IEC 60079-0)

-10°C ... +55°C (EN/IEC 62368-1)

Производитель:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Германия

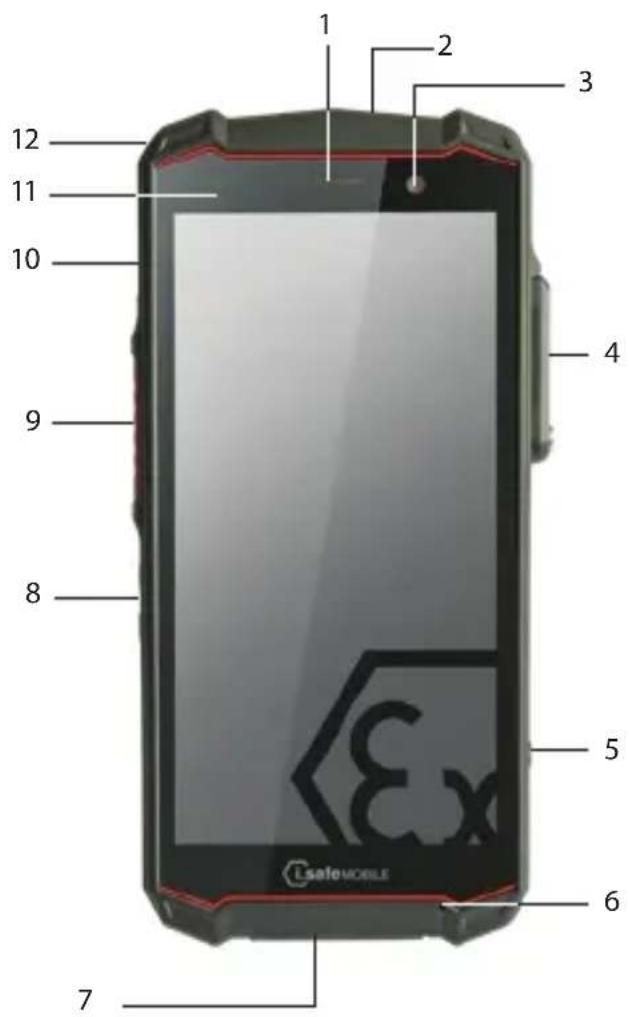

ОБЗОР ФУНКЦИЙ УСТРОЙСТВА

1 2 3 4 5 6 7 8 9 10 11 12 Seafoville

13 14 15 16 17 18 Learle NIOLE I1540.1 IPIA® 2022 MTE-4

1>ГРОМКОГОВОРИТЕЛЬ
2> ФУНКЦИОНАЛЬНАЯ КЛАВИША КРАСНАЯ: Дополнительная функциональная кнопка, например SOS (функцию можно назначить с помощью программного приложения).
3>ФРОНТАЛЬНАЯ КАМЕРА
4> РАЗЪЕМ 16-PIN ISM: Подключение разрешенных устройств. Также см. раздел „Подключение разрешенных принадлежностей“.
5) БОКОВАЯ КНОПКА ПРАВО: Дополнительная функциональная кнопка, например, для управления камерой (функцию можно назначить с помощью программного приложения).
6>МИКРОФОН
7 >РАЗЪЕМ USB: Подключение кабеля i.safe PROTECTOR 2.0 USB-C Cable или другого оборудования, одобренного i.safe MOBILE GmbH. Также см. разделы «Зарядка» и «Подключение разрешенных принадлежностей».
8) РЕГУЛИРОВАНИЕ ГРОМКОСТИ: Увеличение громкости/Уменьшение громкости.
9) БОКОВАЯ КНОПКА СЛЕВА: Дополнительная функциональная кнопка (функцию можно назначить с помощью программного приложения).
10> КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ: Длительным нажатием осуществляется включение / выключение устройства. Кратковременным нажатием осуществляется включение / выключение режима ожидания.
11) SENSORS ДАТЧИКИ: Proximity sensor, light sensor. Датчик расстояния, датчик освещенности.
12> Ушко: Ушко для крепления наручного ремня.

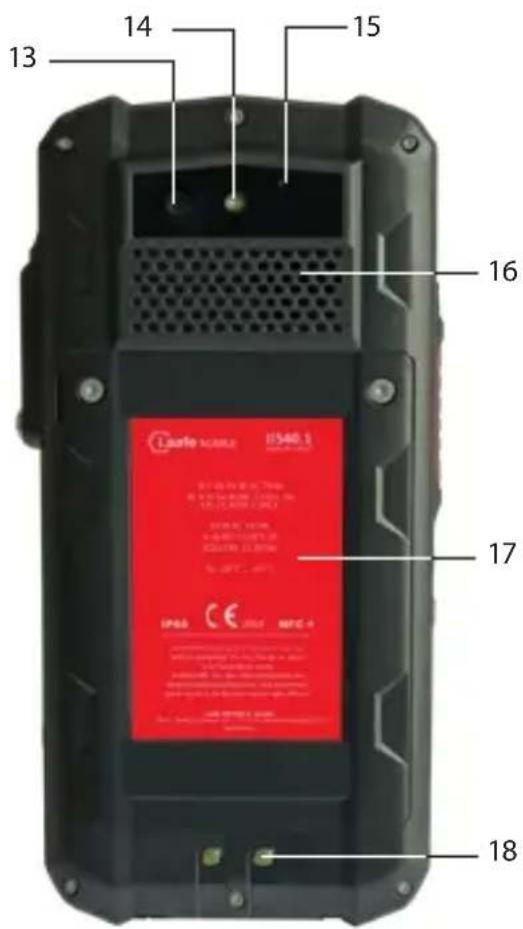

13>ЗАДНЯЯ КАМЕРА
14) СВЕТОДИОДНАЯ ВСПЫШКА
15> ШУМОПОДАВЛЕНИЕ: Микрофон с функцией шумоподавления.
16》 ГРОМКОГОВОРИТЕЛЬ: Громкоговоритель для работы в режиме разговора со свободными руками.
17>АККУМУЛЯТОР
18>ЗАРЯДНЫЕ КОНТАКТЫ

БЕЗОПАСНОСТЬ

Перед началом эксплуатации устройства внимательно прочтите раздел «Безопасность» настоящего руководства по эксплуатации. Если вы не выполняете требования настоящих инструкций или не понимаете их значение, это может привести к смерти, тяжелым травмам или выходу устройства из строя.

ПОЛЬЗОВАТЕЛЬ

К эксплуатации настоящего устройства допускаются только обученные пользователи, которые обладают навыками обращения с взрывозащищенными устройствами во взрываопасной среде и которые прочли и поняли требования настоящего руководства по эксплуатации.

ЭКСПЛУАТАЦИЯ ВО ВЗРЫВООПАСНОЙ СРЕДЕ

ОПАСНО

Неправильная эксплуатация может привести к смерти или тяжелым травмам!

»Устройство предназначено для эксплуатации во взривоопасной среде, относящейся к Зонам 1, 21, 2, 22, M1 и M2 или за пределами взривоопасных зон.
» Перед входом во взрывоопасную среду с этим устройством

• убедитесь, что к нему подключены только разрешенные принадлежности, см. раздел „Подключение разрешенных принадлежностей“,
• убедитесь, что между двумя половинами устройства нет зазора,
• убедитесь в отсутствии повреждений устройства,
  • убедитесь, что текст на всех табличках, нанесенных на устройство, хорошо различим,
• убедитесь, что аккумулятор надежно закреплен винтами.

» Если эксплуатация устройства осуществляется во взрывоопасной среде, прочтите и выполняйте инструкции раздела "Возможные ошибки пользователей".
» Немедленно выключите устройство и покиньте взрываопасный участок, если

• устройство неисправно,
• корпус устройства поврежден,
• устройство подверглось воздействию избыточных нагрузок,
• текст табличек, нанесенных на поверхность устройства, не читается.

ЭКСПЛУАТАЦИЯ ВНЕ ВЗРЫВООПАСНОЙ СРЕДЫ

ОПАСНО

Неправильная эксплуатация может привести к смерти или тяжелым травмам!

» Эксплуатация устройства в запрещенных местах не допускается.
» Выключайте устройство в больницах и иных учреждениях здравоохранения.
» Устройство всегда должно находиться на безопасном расстоянии не менее 15 см от кардиостимуляторов или слуховых аппаратов. Устройство может нарушать работу медицинского оборудования, например, кардиостимуляторов или слуховых аппаратов.
» Во время использования устройства за рулем выполняйте требования местных правил дорожного движения.
» Убедитесь, что возможные ошибки, описанные в разделе "Возможные ошибки пользователей", предотвращены.
» Зарядка устройства осуществляется только в соответствии с требованиями, приведенными в разделе "Зарядка".

ОСТОРОЖНО

Во время использования наушников или гарнитур с максимальной громкостью возможна травма органов слуха.

» В первую очередь, уменьшите громкость до значения 50 % от максимальной.
»Постепенно регулируйте громкость.

ПРИМЕЧАНИЕ

Неправильная эксплуатация может привести к выходу устройства из строя.

» Допускается использование только принадлежностей, разрешенных компанией i.safe MOBILE GmbH, в соответствии с описанием раздела „Подключение разрешенных принадлежностей“.
» Защитите устройство и адаптер питания от воздействия сильных электромагнитных полей, например, возникающих во время работы электрических плит или микроволновых печей.
» Беречь устройство от масел, смазок и гидравлических жидкостей.
»Защищать устройство от высоких механических опасностей, сильного УФ-излучения и процессов сильного электрического заряда.
» Не прикасайтесь к экрану острыми предметами.

ВОЗМОЖНЫЕ ОШИБКИ ПОЛЬЗОВАТЕЛЕЙ

ОПАСНО

Неправильная эксплуатация может привести к смерти или тяжелым травмам! Выполняйте следующие инструкции:

» Внесение изменений в конструкцию устройства не допускается.
» Запрещается подвергать устройство воздействию высоких температур.
» Запрещается подвергать устройство воздействию ультрафиолетового излучения.
» Запрещается подвергать устройство воздействию мощных электромагнитных полей.
» Запрещается подвергать устройство воздействию едких кислот или оснований.

Во время работы во взрывоопасной среде выполняйте следующие правила:

» Запрещается ослаблять винты крепления устройства.
» Запрещается подключать принадлежности к устройству.
» Запрещается снимать крышки соединительных разъемов.
» Запрещается заряжать устройство.
» Запрещается открывать корпус устройства.
» Запрещается повреждать устройство.

>КОМПЛЕКТ ПОСТАВКИ

В комплект поставки входят следующие компоненты:

1 × IS540.M1

1 x аккумулятора
1 x Руководство по быстрому запуску
1 x Правила техники безопасности
1 x Защитная пленка экрана
1 x USB-C-кабель i.safe PROTECTOR 2.0
1 x Универсальный адаптер питания (источник питания и адаптеры для использования в разных странах)
1 x Отвертка Torx
1 x Салфетка для чистки экрана

CELL BROADCAST

Устройство поддерживает cell broadcast. Режим Cell broadcast - это услуга сотовой связи, позволяющая отправлять сообщения всем получателям, находящимся в сети.

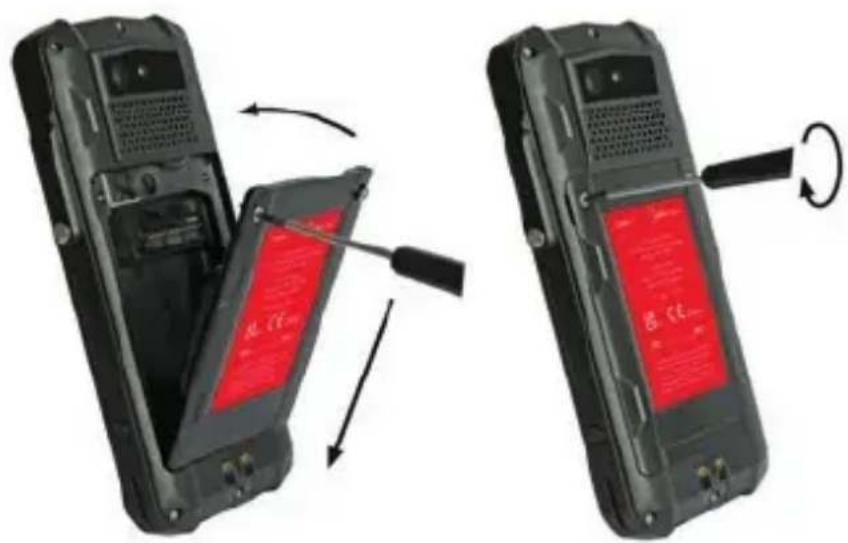

УСТАНОВКА АККУМУЛЯТОРА

ОПАСНО

Установка аккумулятора, не соответствующего устройству, может привести к взрыву, и, в свою очередь, смерти или тяжелым травмам! Допускается установка в устройство только аккумулятора из комплекта поставки или разрешенного сменного аккумулятора и только за пределами взрывоопасных зон. Разрешенный сменный аккумулятор можно подобрать на веб-сайте www.isafe-mobile.com/en/products

» Установите аккумулятор в отсек, как показано на рисунке.
» Заверните винты отверткой Torx, входящей в комплект поставки.
» Убедитесь, что аккумулятор правильно и надежно установлен в отсеке.

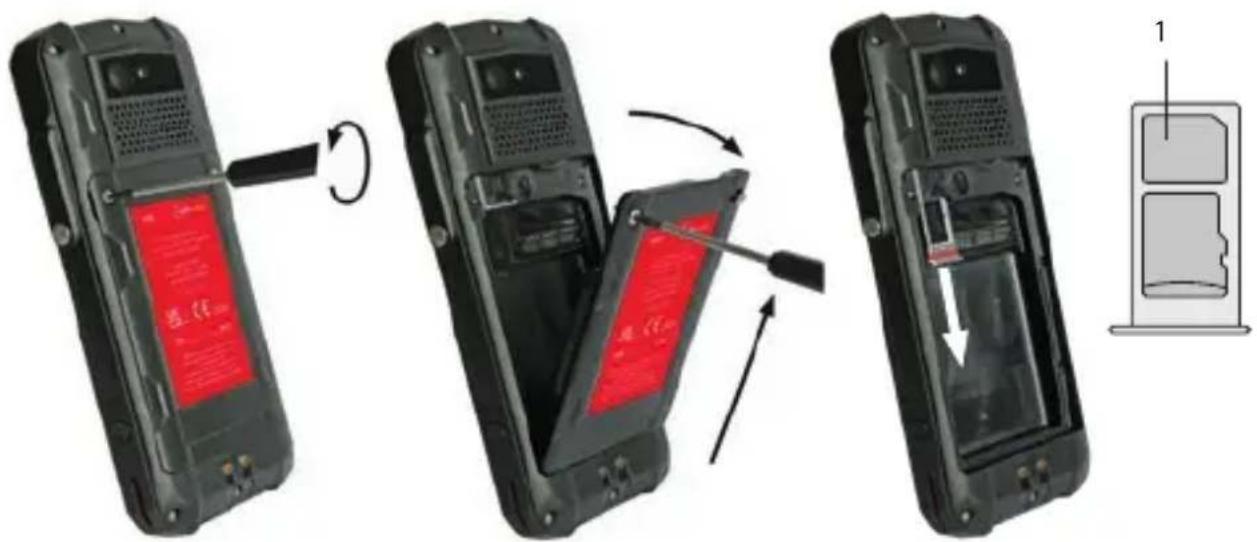

УСТАНОВКА / СНЯТИЕ SIM-КАРТЫ

Устройство оснащено слотом для карты nano-SIM и дополнительной eSIM. eSIM — это несъемная встроенная цифровая SIM-карта. eSIM поддерживается не всеми операторами мобильной связи.

ОПАСНО

Неправильная установка во взрывоопасной среде может привести к смерти или тяжелым травмам! Открывать корпус устройства, чтобы снять или установить SIM-карту, допускается только за пределами взрывоопасной среды.

ПРИМЕЧАНИЕ

Неправильная установка / снятие SIM-карты может привести к повреждению как устройства, так и SIM-карты. Перед установкой или снятием SIM-карты выключите питание устройства. Зарядка устройства во время снятия или установки SIM-карты не допускается.

» Отверните винты аккумулятора с помощью отвертки Torx, входящей в комплект поставки.
»Извлеките аккумулятор из отсека, как показано на рисунке.
» Осторожно вытащите держатель карты из слота для карты.
» Вставьте SIM-карту в слот для карт nano-SIM (1) контактами золотого цвета вниз.
» Аккуратно вставьте держатель карты в слот для карты.
»Установите аккумулятор на место. См. раздел „Установка аккумулятора“.

АКТИВИРУЙТЕ ESIM

Вы можете активировать eSIM несколькими способами:

1. С помощью мастера настройки Android™ во время первоначальной настройки устройства:
   » Отсканируйте QR-код eSIM, полученный от поставщика услуг, или введите вручную eID, полученный от поставщика услуг.
2. Через меню настроек смартфона:
   »> Настройки > Сеть и Интернет > Мобильная сеть (добавить сеть) > Загрузить SIM-карту > Отсканировать (или ввести вручную) QR-код eSIM, полученный от поставщика услуг.

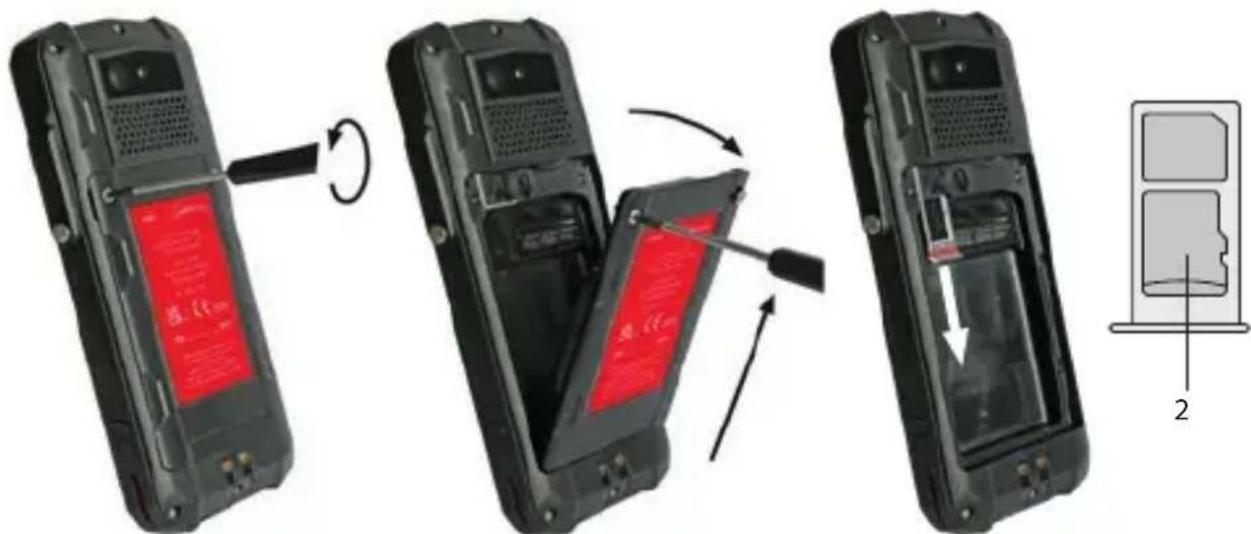

УСТАНОВКА / СНЯТИЕ КАРТЫ ПАМЯТИ MICROSD.

ОПАСНО

Неправильная установка во взрывоопасной среде может привести к смерти или тяжелым травмам! Открывать корпус устройства, чтобы снять или установить карту памяти microSD, допускается только за пределами взрывоопасной среды.

ПРИМЕЧАНИЕ

Неправильная установка / снятие карты памяти microSD может привести к повреждению как устройства, так и карты памяти microSD. Перед установкой или снятием карты памяти microSD выключите питание устройства. Зарядка устройства во время снятия или установки карты памяти microSD не допускается.

» Отверните винты аккумулятора с помощью отвертки Torx, входящей в комплект поставки.
»Извлеките аккумулятор из отсека, как показано на рисунке.
» Осторожно вытащите держатель карты из слота для карты.
» Вставьте карту microSD в предусмотренный слот (2) контактами золотого цвета вниз. Устройство снабжено слотом для установки карты памяти microSD объемом до 128 Гбайт.
» Аккуратно вставьте держатель карты в слот для карты.
»Установите аккумулятор на место. См. раздел „Установка аккумулятора“.

ЗАРЯДКА

ОПАСНО

Неправильная установка во взрывоопасной среде может привести к смерти или тяжелым травмам! Зарядка устройства допускается только за пределами взрывоопасных зон Запрещается заряжать устройство вблизи легко воспламеняющихся материалов.

ПРИМЕЧАНИЕ

Неправильная зарядка может привести к выходу устройства из строя. Во время зарядки выполняйте следующие правила:

» Устройство можно заряжать только с помощью прилагаемого в комплекте кабеля i.safe PROTECTOR 2.0 USB-C или другого зарядного оборудования, одобренного компанией i.safe MOBILE GmbH.
» Зарядка устройства осуществляется только в диапазоне температур окружающего воздуха от 0 до +45 °C (от +32 до +113 °F).
» Заряжайте устройство только в сухих помещениях.
» Не заряжайте устройство во влажных или запыленных условиях.

В комплект поставки устройства входят блок питания, адаптеры, принятые в разных странах и а также Кабель USB-C i.safe PROTECTOR 2.0.

» Подключите адаптер, который соответствует стандарту сети питания, принятому в вашей стране.
» Подключите Кабель USB-C i.safe PROTECTOR 2.0 к блоку питания.
» Подключите Кабель USB-C i.safe PROTECTOR 2.0 к разъему USB устройства.

ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ

» Нажмите и удерживайте кнопку on/off (вкл. / выкл.) в течение прибл. 3 секунд.
» Введите пин-код устройства или SIM-карты в диалоговом окне, которое отображается после включения устройства.
» Нажмите и удерживайте кнопку питания, чтобы войти в меню отключения питания. Выберите <Питание>, чтобы выключить устройство.

ИСПОЛЬЗОВАНИЕ УСТРОЙСТВА В РАБОТЕ

» Во время первоначального включения устройства следуйте экранным инструкциям.

Более подробную информацию по управлению устройством можно найти по ссылке www.isafe-mobile.com/en/support/service в разделе „FAQ“.

Подробную информацию об операционной системе Android можно найти по ссылке https://support.google.com/android

ПОДКЛЮЧЕНИЕ РАЗРЕШЕННЫХ ПРИНАДЛЕЖНОСТЕЙ

» Допускается подключение к устройству только принадлежностей, разрешенных к применению компанией i.safe MOBILE GmbH. Перечень принадлежностей, разрешенных к применению компанией i.safe MOBILE GmbH, можно найти по ссылке www.isafe-mobile.com/en/products

Разрешенные принадлежности можно подключать к любому разъему 16-pin ISM и к разъему USB.

ОПАСНО

Неправильная эксплуатация может привести к смерти или тяжелым травмам! Применение разрешенных принадлежностей во взрывоопасной среде осуществляется в соответствии со следующими правилами:

» Подключайте разрешенные принадлежности в разъем 16-pin ISM устройства только за пределами взрывоопасных зон.
» Ни при каких обстоятельствах не допускается снятие крышки разъема 16-pin ISMвзрывоопасной среде.
» Использовать разрешенные принадлежности во взрываопасной среде допускается только подключенными к разъему 16-pin ISM. Подключение принадлежностей с помощью проводов в разъему USB не допускается.
» Подключите вилку принадлежности к разъему 16-pin ISM устройства.
» Отключайте одобренные аксессуары от разъема 16-pin ISM только за пределами взривоопасных зон.
» Если принадлежности не используются, закройте разъем 16-pin ISM штатной крышкой.

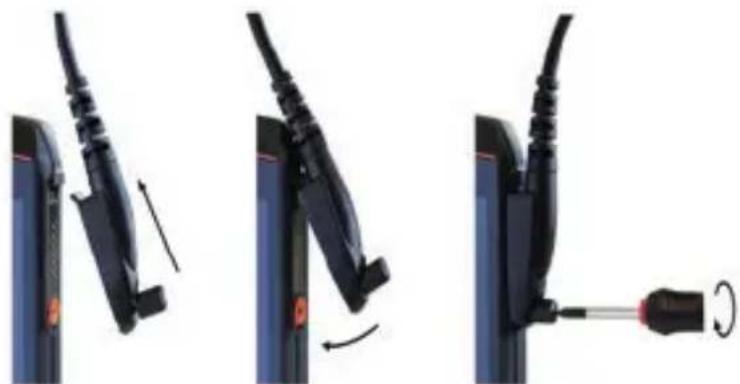

РАЗЪЕМ 16-PIN ISM

» Ослабьте винт на крышке интерфейса 16-pin ISM с помощью входящей в комплект отвертки. Снимите крышку, как показано на рисунке.

» Надежно вставьте вилку разрешенной принадлежности в разъем 16-pin ISM, как показано на рисунке.
»Заверните винты.
» Убедитесь, что вилка правильно и надежно установлена в разъеме.

РАЗЪЕМ USB

ОПАСНО

Неправильная эксплуатация может привести к смерти или тяжелым травмам! Использование разъема USB допускается только вне взрывоопасных зон. Ни при каких обстоятельствах не допускается снятие крышки разъема USвзрывоопасной среде.

Разъем USB предназначен для зарядки и передачи данных.

» Подключайте утвержденные аксессуары или другие устройства к интерфейсу USB только с помощью кабеля i.safe PROTECTOR 2.0 USB-C Cable или с помощью другого оборудования, одобренного i.safe MOBILE GmbH.

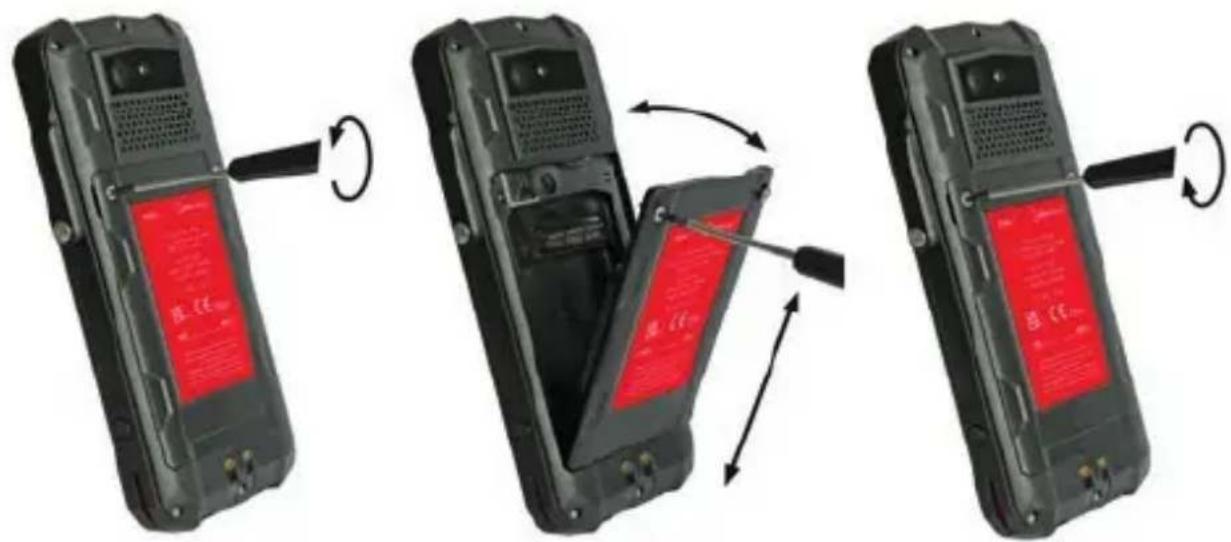

>ЗАМЕНА АККУМУЛЯТОРА

ПРЕДУПРЕЖДЕНИЕ

Установка аккумулятора, не соответствующего устройству, может привести к взрыву, и, в свою очередь, смерти или тяжелым травмам! Допускается установка в устройство только аккумулятора из комплекта поставки или разрешенного сменного аккумулятора и только за пределами взрывоопасных зон. Разрешенный сменный аккумулятор можно подобрать на веб-сайте www.isafe-mobile.com/en/products

»Отверните винты аккумулятора с помощью отвертки Torx, входящей в комплект поставки.
»Извлеките аккумулятор из отсека, как показано на рисунке.
»Установите сменный аккумулятор в отсек, как показано на рисунке.
» Заверните винты отверткой Torx, входящей в комплект поставки.
» Убедитесь, что аккумулятор правильно и надежно установлен в отсеке.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ УСТРОЙСТВА

Информацию о возможных неисправностях устройства и способах их устранения можно найти по ссылке www.isafe-mobile.com/en/support/service в разделе „FAQ“.

Если у вас остались вопросы, обратитесь в отдел обслуживания компании i.safe MOBILE GmbH по ссылке www.isafe-mobile.com/en/support/service

ОБСЛУЖИВАНИЕ / РЕМОНТ

Данное устройство мобильной связи как таковое не содержит деталей, обслуживаемых пользователем.

ПРЕДУПРЕЖДЕНИЕ

Неправильный ремонт может привести к взрыву или возгоранию устройства, которые, в свою очередь, могут стать причиной смерти или тяжелых травм! Запрещается открывать корпус устройства и проводить самостоятельный ремонт.

» Обратитесь в отдел поддержки компании i.safe MOBILE GmbH по ссылке www.isafe-mobile.com/en/support/service если устройство работает неправильно, если устройство нуждается в ремонте или если необходимы сменные компоненты.

BO3BPAT

Обратитесь в отдел поддержки компании i.safe MOBILE GmbH по ссылке www.isafe-mobile.com/en/support/service

>РЕГИОНАЛЬНЫЙ ПРЕДСТАВИТЕЛЬ

Перечень региональных представителей можно найти по ссылке www.isafe-mobile.com/en/contact

ЧИСТКА

ПРИМЕЧАНИЕ

Неправильная чистка может привести к выходу устройства из строя. Во время чистки выполняйте следующие правила:

» Перед чисткой выключите питание устройства.
» Запрещается заряжать устройство во время чистки.
» Запрещается использовать для чистки химические материалы.
» Очищайте устройство и адаптер питания мягкой влажной антистатической тканью.
» Регулярно очищайте экран дисплея мягкой антистатической тканью.

ХРАНЕНИЕ

ПРИМЕЧАНИЕ

Неправильное хранение может привести к выходу устройства из строя. Храните устройство при влажности от 10 % до 60 % при следующих температурах окружающей среды:

До одного месяца: от -20 °C до +45 °C (от -4 °F до +113 °F).

До 3 месяцев: от -10 °C до +35 °C (от +14 °F до +95 °F)
Более 3 месяцев: от -10 °C до +25 °C (от +14 °F до +77 °F).

Если вы не используете устройство в течение длительного периода времени, обратите внимание на следующее:

» Выключите устройство.
» Для более длительного хранения устройства без использования, заряжайте его приблизительно от 50 % до 70 % через кабель i.safe PROTECTOR 2.0 USB-C, который идет в комплекте, или при помощи другого зарядного устройства, одобренного i.safe MOBILE GmbH.
» Заряжайте устройство каждые 3 – 6 месяцев, чтобы избежать глубокого разряда.
» Храните его в прохладном и сухом месте, чтобы батарея оставалась работоспособной.

УТИЛИЗАЦИЯ

ПРИМЕЧАНИЕ

Неправильная утилизация электронных устройств, аккумуляторов и упаковки представляет угрозу для окружающей среды. Утилизируйте устройство в соответствии со следующими правилами:

»ЗАПРЕЩАЕТСЯ выбрасывать отработанные аккумуляторы вместе с бытовыми отходами.

» Всегда сдавайте электронный лом, аккумуляторы и упаковочные материалы в специализированные пункты приема. Таким образом вы предотвратите бесконтрольную утилизацию отходов и способствуете повторному использованию материальных ресурсов.

Дополнительную информацию вы можете получить у местных организаций, занимающихся утилизацией отходов, органов власти или у регионального представителя компании i.safe MOBILE GmbH, работающего в вашей стране или регионе, по ссылке www.isafe-mobile.com/en/support/service

>ТОРГОВЫЕ МАРКИ

i.safe MOBILE GmbH и логотип i.safe MOBILE GmbH являются торговыми марками компании i.safe MOBILE GmbH.

Поставляется с приложением Google ™ и Google Chrome ™

Google и Google Chrome являются товарными знаками компании Google LLC.

Android является товарным знаком компании Google LLC.

Все прочие торговые марки и авторские права являются собственностью соответствующих владельцев.

SVENSKA

LÄS OCH FÖRSTÅ INSTRUKTIONERNA

VÄRNA DITT LIV OCH LÄS BRUKSANVISNINGEN

>ПРОЧИТАЈТЕ И СХВАТИТЕ УПУТСТВО

ЗАШТИТИТЕ СВОЈ ЖИВОТ И ПРОЧИТАЈТЕ УПУТСТВО ЗА РАД

ПРИМЕНА У ПОТЕНЦИЈАЛНО ЕКСПЛОЗИВНИМ ПОДРУЧЈИМА

ОПАСНОСТ

ПРИМЕНА ИЗВАН ПОТЕНЦИЈАЛНО ЕКСПЛОЗИВНИХ ПОДРУЧЈА

ОПАСНОСТ

МОГУТЕ ГРЕШКЕ КОРИСНИКА

ОПАСНОСТ
