用户手册 IS540.M1 i.safe Mobile

本操作手册是设备 IS540.M1（型号 M540A01）的一部分。本操作手册提供了安全使用设备的各种重要信息。

»在使用设备之前，请仔细阅读本操作手册并特别注意“安全性”部分以及带有警告符号的高亮警告内容。

»此外，在使用设备之前，请阅读安全说明。您可以在www.isafe-mobile.com/en/support/downloads找到这些说明。

请确保您在需要时可随时获取本操作手册。您可在 www.isafe-mobile.com/en/support/downloads 找到当前版本的操作手册。

》请遵循设备和包装随附的所有说明书。

》请遵循当地的安全法规。

>预期用途

IS540.M1 是可连接网络的通信设备，用于依照 2014/34/EU、1999/92/EC 指令以及 IECEx 系统等，在 1,21,2,22,M1 和 M2 地带的爆炸危险区域中进行工业使用。

仅可按本操作手册所述使用设备。任何其它用途将被视为不当并会导致死亡、重伤以及对设备的损坏。

制造商 i.safe MOBILE GmbH 对不当使用所造成的损坏不承担任何责任。如果使用不当，保修将终止。

保修

您可以在 www.isafe-mobile.com/en/support/service 找到这些保修条款。

对您在使用网络功能而下载的计算机病毒所造成的任何损坏，责任自负。您无权对i.safe MOBILE GmbH进行索赔。

欧盟合规性声明

欧盟的符合性声明可以在 www.isafe-mobile.com/en/support/downloads

FCC/IC声明

您可在 www.isafe-mobile.com/en/support/downloads 找到 FCC/IC 声明。

防爆标志

ATEX:

I M1 Ex ia I Ma

II 2G Ex ib IIC T4 Gb

II 2D Ex ib IIIC T135° C Db

欧盟型式检验证书:

EPS 23 ATEX 1012 X

CE-名称：2004

IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135° C Db

IECEx 证书: IECEx EPS 23.0002X

温度范围:

-20^ C ·s + 55^ C (EN/IEC 60079-0)

-10^·s +55^ (EN/IEC 62368-1)

制造商：

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

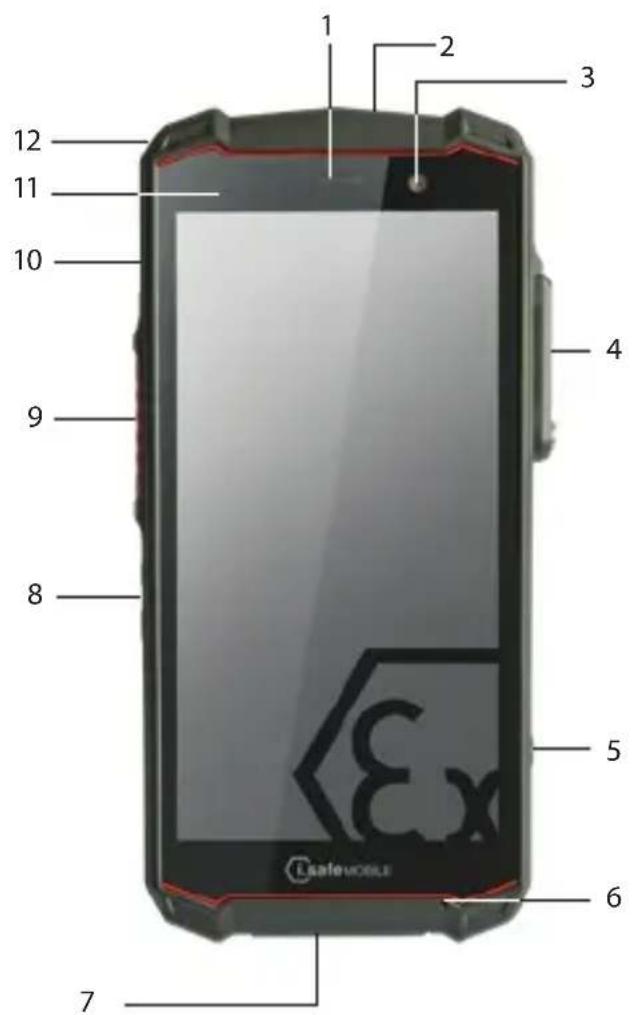

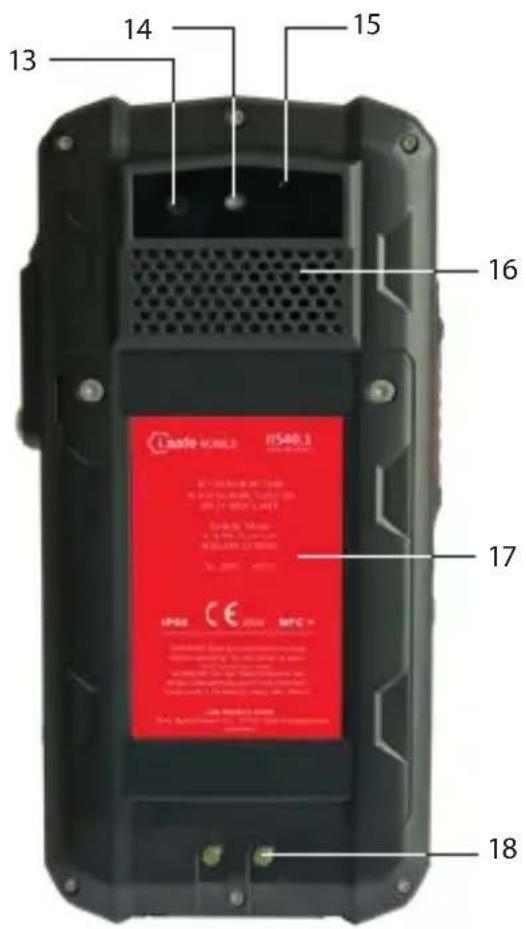

设备总览/功能

1 2 3 12 11 10 9 8 4 5 6 7 Gailevolei

13 14 15 16 17 18 Lanate MCRLS H540.1 CE 2000 MFC

1> 听筒
2）红色功能键：可选功能，如SOS--功能可通过按钮应用（系统集成）进行分配。
3）前置摄像头。
4> 16-PIN ISM 接口：用于连接获批附件。请另参阅“连接获批附件”部分。
5）右侧键：可选功能，如摄像头--功能可通过按钮应用（系统集成）进行分配。
6）麦克风
7) USB 接口: i.safe PROTECTOR 2.0 USB-C 电缆, 或经 i.a safe MOBILE GMBH 批准的其他设备的连接。请另参阅 “充电” 和 “连接获批附件” 部分。
8）音量+键/音量-键：增大音量/减小音量。
9）左侧键：可选功能--可以通过按钮应用程序（系统集成）分配功能。
10）电源键：长按以将设备开机/关机。短按以进入/离开待机模式。
11》传感器：接近传感器、光线传感器。
12》眼睛: 系上手带的眼睛
13》后置摄像头
14> LED 闪光灯
15》降噪：降噪麦克风。
16> 扬声器：扬声器免提功能。
17》电池
18》联系人

安全性

请在使用设备前仔细阅读本操作手册的“安全性”部分。若您不遵循这些说明或不理解它们，则可能会导致死亡、重伤或对设备的损坏。

用户

仅经培训的、符合在爆炸危险区域中使用 Ex 设备资质的、且已阅读并理解本操作手册的人员可使用本设备。

在爆炸危险区域中使用

危险

不当使用会导致死亡或重伤!

仅可在1,21,2,22,M1和M2地带的爆炸危险区域中，或在爆炸危险区域外使用设备。

»在携带本设备进入爆炸危险区域前，

· 请确保仅将获批的附件连接至设备，参阅“连接获批附件”部分、
· 确保设备的两部分间没有间隙、
· 确保设备没有损坏、
· 确保设备上的所有标签都可读、
· 确保电池已被拧紧。

若您在爆炸危险区域中使用设备，请阅读并遵循“可能的用户错误”部分中的说明。

》出现以下情况，请立即将设备关机并立刻离开爆炸危险区域：

· 设备出现功能故障、
· 您损坏了设备的外壳、
· 您使设备承受了过多的负载、
· 设备上的标签不再可读。

在爆炸危险区域外使用

危险

不当使用会导致死亡或重伤!

》请勿在禁止其使用的地方使用设备。
》请在诊所或其它医疗设置中将设备关机。
请始终将设备和起搏器或助听器之间保持至少 15 cm 的距离。设备会影响到起搏器或助听器等医疗设备的功能。
»在驾驶机动车辆使用设备时，请确保遵守适用的国家法律。
请确保防止“可能的用户错误”部分所述的用户错误发生。
》仅如“充电”部分所述对设备进行充电。

小心

在以最大音量使用耳机或耳麦时，会损伤您的听力。

》请首先将设备上的音量设置为最大音量的50%。
》逐渐调节音量。

注意

不当使用会损坏设备。

仅可如“连接获批附件”部分所述使用获i.safe MOBILE GmbH批准的附件。
》防止设备和适配器接触到强电磁场，例如电磁炉或微波炉发出的电磁场。
》保护设备不受油、油脂和液压油的影响。
》保护该装置免受高机械危险、强紫外线辐射和高电荷过程的影响。
》请勿用尖锐的物体触碰屏幕。

可能的用户错误

危险

不当使用会导致死亡或重伤！请遵循以下说明：

》请勿在结构上改造设备。
》请勿将设备暴露在高温下。
》请勿将设备暴露在紫外线辐射下。
》请勿将设备暴露在高电荷环境中。
》请勿将设备暴露在强酸或强碱中。

在爆炸危险区域中作业时，请注意：

》请勿拧松设备上的螺钉。
》请勿将任何附件连接至设备。
》请勿打开任何接口盖。
》请勿给设备充电。
》请勿拆开设备。
》请勿损坏设备。

>标准配置

您的设备包装包含以下内容:

1 x 1S540.M1

1x电池

1x快速入门手册

1x安全说明

1x显示屏保护箔

1 x i.safe PROTECTOR 2.0 USB-C 线

1x通用電源適配器（電源單元和各種國家特定的適配器）

1x内梅花螺丝刀

1x显示屏清洁布

小区广播

该设备支持小区广播功能

小区广播是一种蜂窝服务，用于向小区内的所有接收者发送消息。

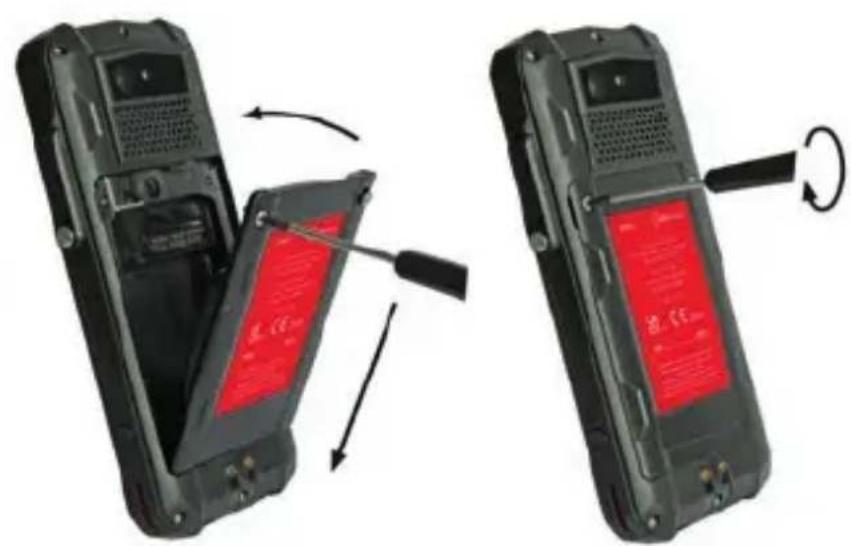

>安装电池

危险

安装错误的电池进设备会带来爆炸风险，进而导致死亡或重伤！仅可在爆炸危险区域外，将随附的获批备用电池装进设备。您可在www.isafe-mobile.com/en/products网站中找到获批的备用电池。

该设备有一个 nano-SIM 卡插槽和一个额外的 eSIM。eSIM 是一个不可拆卸的集成数字 SIM 卡。并非所有移动服务提供商都支持 eSIM。

危险

在爆炸危险区域中的不当操作会带来死亡或重伤风险！仅可在爆炸危险区域外拆开设备以插入或移除SIM卡。

注意

插入/移除 SIM 卡时的不当操作会损坏设备和 SIM 卡。在插入或移除 SIM 卡前，将设备关机。请勿在插入或移除 SIM 卡时给设备充电。

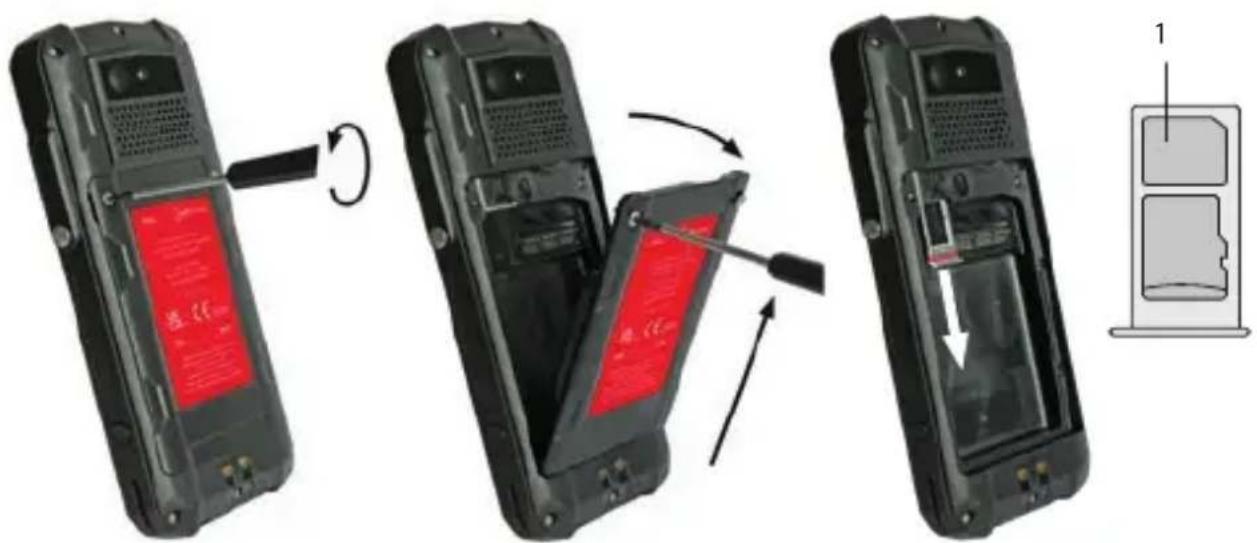

》使用随附的梅花螺丝刀拧松电池上的螺钉。
》将电池从电池仓中取出。
»小心地将卡座从卡槽中拔出。
将 SIM 卡插入 nano-SIM 卡槽 (1) 中，金色触点朝下。
»小心地将卡座滑入卡槽。
》重新安装电池。请参阅“安装电池”部分。

激活 ESIM

您可以通过以下几种方式激活 eSIM:

1. 在初始设备设置过程中通过 Android™ 设置向导： » 扫描您从服务提供商处收到的 eSIM 二维码，或手动输入您从服务提供商处收到的 eID。
2. 通过智能手机的设置菜单：
   »>设置>网络和互联网>移动网络（添加网络）>下载 SIM>扫描（或手动输入）您从服务提供商处收到的 eSIM 二维码。

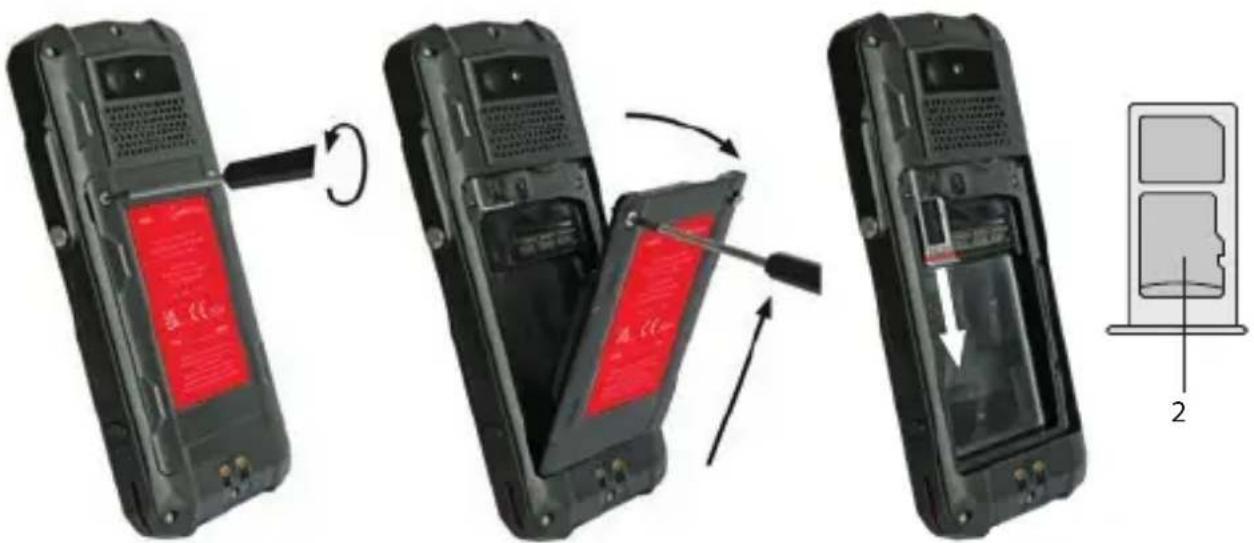

插入/移除 microSD 卡

危险

在爆炸危险区域中的不当操作会带来死亡或重伤风险！仅可在爆炸危险区域外拆开设备以插入或移除 microSD 卡。

注意

插入/移除 microSD 卡时的不当操作会损坏设备和 microSD 卡。在插入或移除 microSD 卡前，将设备关机。请勿在插入或移除 microSD 卡时给设备充电。

》使用随附的梅花螺丝刀拧松电池上的螺钉。
》将电池从电池仓中取出。
»小心地将卡座从卡槽中拔出。
将 microSD 卡插入提供的插槽 (2) 中，金色触点朝下。该设备配有一个可插入最大 128GB 的 microSD 卡插槽。
»小心地将卡座滑入卡槽。
》重新安装电池。请参阅“安装电池”部分。

充电

危险

在爆炸危险区域中的不当操作会带来死亡或重伤风险！仅可在爆炸危险区域外给设备充电。请勿在易燃物质附近给设备充电。

注意

不当充电会损坏设备。请在充电时注意以下：

》仅使用设备随附的 i.safe PROTECTOR 2.0 USB-C 电缆或经 i.safe MOBILE GmbH 批准的其他充电设备为设备充电。
仅可在 0^ C 至 +45^ C (+32°F至+113°F)的环境温度下给设备充电。
仅在室内条件下为设备充电。
》请勿在灰尘量大或潮湿的环境中为设备充电。

您的设备包装内含一个电源、特定国家/地区的适配器，i.safe PROTECTOR 2.0 USB-C 电缆。

》将适合您所在国家/地区的适配器连接到电源装置。
将 i.safe PROTECTOR 2.0 USB-C 电缆连接到电源。
将 i.safe PROTECTOR 2.0 USB-C 中缆连接到设备的 USB 接口。

开/关机

按住开/关机键约3秒。
开机后，在设备的输入对话框或 SIM PIN 码出现时，输入设备或 SIM PIN 码。
》长按电源键以进入关机菜单。选择<关机>以关闭设备。

>使用设备

》首次对设备开机时，请遵循屏幕上的说明。

您可在www.isafe-mobile.com/en/support/service中的“FAQ”下找到操作设备的更多说明。

您可在 https://support.google.com/android 找到操作 Android 操作系统的详细信息

> 连接获批附件

》仅可连接经 i.safe MOBILE GmbH 批准的附件。您可在 www.isafe-mobile.com/en/products 找到 i.safe MOBILE GmbH 批准的附件。

可将获批的附件连接至任何 16-pin ISM 接口和 USB 接口。

危险

不当使用会导致死亡或重伤！若您在 explosion hazardous areas 找到了所需的获批附件，请在连接前注意以下：

》仅可在爆炸危险区域外将获批附件连接至设备的 16-pin ISM 接口。
》不得在任何条件下在爆炸危险区域中打开 16-pin ISM 接口盖。
》在爆炸危险区域中，仅可在设备的 16-pin ISM 接口上操作获批的附件。禁止通过 USB 接口进行有线连接。
》将附件的插头牢固地连接至设备的 16-pin ISM 接口。
》请勿在爆炸危险区域外从 16-pin ISM 接口上拆卸经批准的配件。
»在您不使用附件时，用随附的接口盖盖上16-pin ISM接口

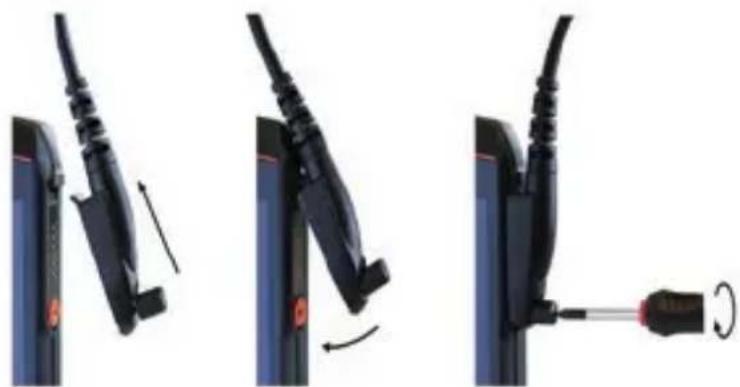

16-PIN ISM 接口

》使用经批准的附件包装中的螺丝刀拧开16-pin ISM接口盖上的螺丝。如图所示拆下盖子。

》将获批附件的插头如上图所示连接至 16-pin ISM 接口。
》用手拧紧螺丝。
》检查插头已正确、牢固放置。

USB接口

危险

不当使用会导致死亡或重伤！仅可在爆炸危险区域外使用 USB 接口。不得在任何条件下在爆炸危险区域中打开 USB 接口盖。

USB 接口用于充电和数据传输。

» 只能通过使用 i.safe PROTECTOR 2.0 USB-C 电缆或经 i.safe MOBILE GmbH 批准的其他设备将经批准的附件或其他设备连接到 USB 接口。

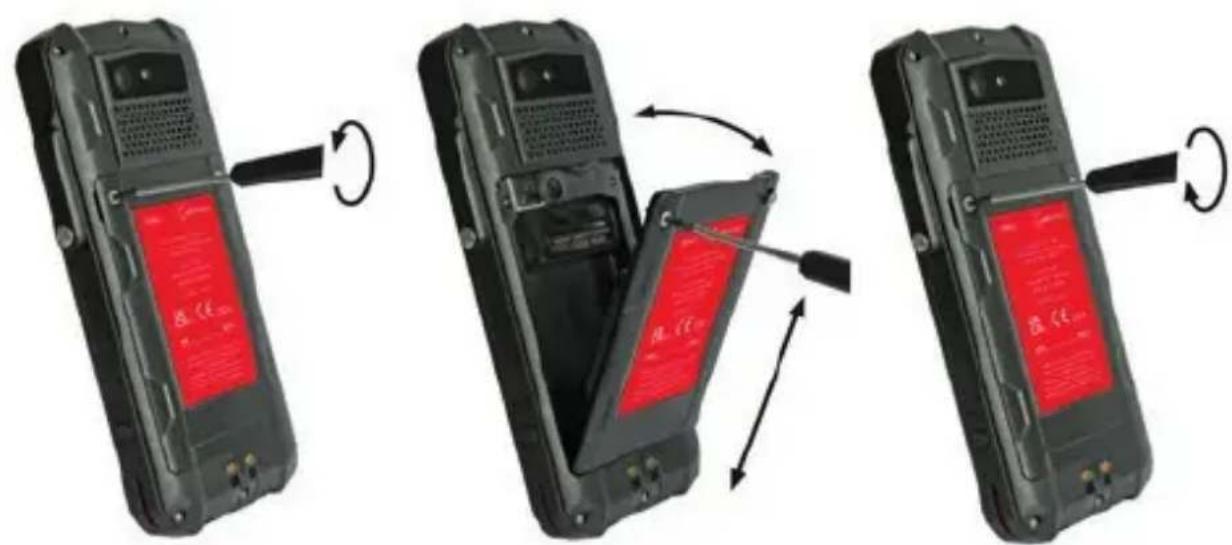

更换电池

警告

若您将错误的电池更换进设备，会有爆炸风险，进而导致死亡或重伤！仅可在爆炸危险区域外，将获批的备用电池进行更换。您可在www.isafe-mobile.com/en/products网站中找到获批的备用电池。

》使用随附的梅花螺丝刀拧松电池上的螺钉。
》如图所示将电池从电池仓中取出。
如图所示，将获批备用电池放入电池仓中。
使用随附的梅花螺丝刀手动拧紧螺钉。
》检查电池已正确、牢固放置。

可能的设备问题

您可在 www.isafe-mobile.com/en/support/service 在 “FAQ” 下找到可能的设备问题及如何解决它们的信息。

若您有任何后续疑问，请在 www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE GmbH 维修服务。

>维护/修理

该设备本身没有可由用户维修的部件。

警告

不当的维修会引发爆炸或起火风险，进而引发死亡或重伤！请勿自行拆开设备或进行任何维修。

若设备未正常工作，需要维修或需要更换部件，请在

www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE GmbH 维修服务。

退货运输

请在 www.isafe-mobile.com/en/support/service 联系 i.safe MOBILE GmbH 维修服务。

>零售合作伙伴

您可在. www.isafe-mobile.com/en/contact 找到负责您所在国家的零售合作伙伴专员。

清洁

注意

不当清洁会损坏设备。请在清洁时注意以下：

»在清洁前关机。

》请勿在清洁时给设备充电。

》请勿将化学试剂用于清洁。

请使用柔软的防潮防静电布清洁设备和适配器。

》请使用柔软的防静电布定期清洁屏幕。

>储存

注意

不当储存会损坏设备。将设备保存在湿度为10%至60%的下列环境温度中：

长达一个月： -20^ 至 +45^ （ -4^ 至 +113^ ）

长达三个月： -10^ C 至 +35^ C ( +14^ F 至 +95^ F)

三个月以上：-10°C至+25°C(+14°F至+77°F)

如果长时间不使用设备，请注意以下事项：

》关闭设备。

若要长时间储存而不使用，请使用随附的 i.safe PROTECTOR 2.0 USB-C 电缆或其他 i.safe MOBILE GmbH 批准的充电设备将设备充电至约 50% 至 70%。

»每3至6个月充电一次，以避免深度放电。

》储存在阴凉干燥处，以保持电池正常工作。

> 回收

注意

对电子产品、电池和包装材料的不当废弃处理会给环境带来风险。请在废弃处理时注意以下：

》请勿将电池与家庭垃圾一起丢弃。

》请始终在合适的回收点对电子产品、电池和包装材料进行废弃处理。这样有助于防止出现不受控制的废物处理，并促进材料的回收利用。

您可从当地的废物处理公司、政府机构或在 www.isafe-mobile.com/en/support/service 中找到负责您所在国家或地区的 i.safe MOBILE GmbH 服务中心来获取更多信息。

商标

i.safe MOBILE GmbH 和 i.safe MOBILE GmbH 微标是 i.safe MOBILE GmbH 的注册商标。

装有 Google ^TM 应用和 Google Chrome ^TM

Google 和 Google Chrome 是 Google LLC 的商标 “Android” 是 Google LLC 的商标。

其他所有商标和版权均为其各自所有者的财产。
