MANUALE UTENTE IS540.M1 i.safe Mobile

Il presente Manuale di istruzioni è relativo al dispositivo IS540.M1 (modello M540A01). Il Manuale di istruzioni fornisce informazioni importanti per l'utilizzo sicuro del dispositivo.

» Prima di utilizzare il dispositivo, leggere attentamente il presente Manuale di istruzioni e prestare particolare attenzione alla sezione "Sicurezza" e alle avvertenze evidenziate con il relativo simbolo.
» Prima di utilizzare il dispositivo, leggere anche le Istruzioni di sicurezza che sono disponibili all'indirizzo www.isafe-mobile.com/en/support/downloads
» Assicurarsi di poter consultare questo Manuale di istruzioni ogni volta che serve.

Il Manuale di istruzioni aggiornato è disponibile all'indirizzo www.isafe-mobile.com/en/support/downloads

» Seguire le istruzioni in dotazione al dispositivo e riportate sulla confezione.
» Attenersi alle norme di sicurezza locali.

USO PREVISTO

L'IS540.M1 è un dispositivo di comunicazione via Internet destinato all'uso industriale nelle aree a rischio di esplosione della zona 1, 21, 2, 22, M1 e M2, in conformità alle Direttive 2014/34/UE, 1999/92/EC al sistema IECEx, tra le altre.

Utilizzare il dispositivo esclusivamente come descritto nel presente Manuale di istruzioni. Qualsiasi altro impiego è considerato improprio e può essere causa di morte, lesioni gravi e danni al dispositivo.

Il produttore i.safe MOBILE GmbH non si assume alcuna responsabilità per i danni causati dall'uso improprio. L'uso improprio del dispositivo rende nulla la garanzia.

GARANZIA

Le condizioni della garanzia sono consultabili all'indirizzo www.isafe-mobile.com/en/support/service

La responsabilità degli eventuali danni causati da virus informatici scaricati mentre si utilizzano le funzionalità Internet ricade sull'utente. Non esiste alcun diritto di ricorso contro i.safe MOBILE GmbH.

DICHIARAZIONE DI CONFORMITÀ UE

La Dichiarazione di conformità UE è consultabile all'indirizzo

La Dichiarazione FCC/IC è disponibile all'indirizzo

CONTRASSEGNI SULLA PROTEZIONE DA ESPLOSIONI

> ATEX:

Ex1 M1 Ex ia I Ma
II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

certificato di esame EU del tipo:

EPS 23 ATEX 1 012 X

marcatura CE: 2004

IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx certificato: IECEx EPS 23.0002X

> Intervallo di temperature:

-20°C ... +55°C (EN/IEC 60079-0)

-10°C ... +55°C (EN/IEC 62368-1)

> Prodotto da:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germania

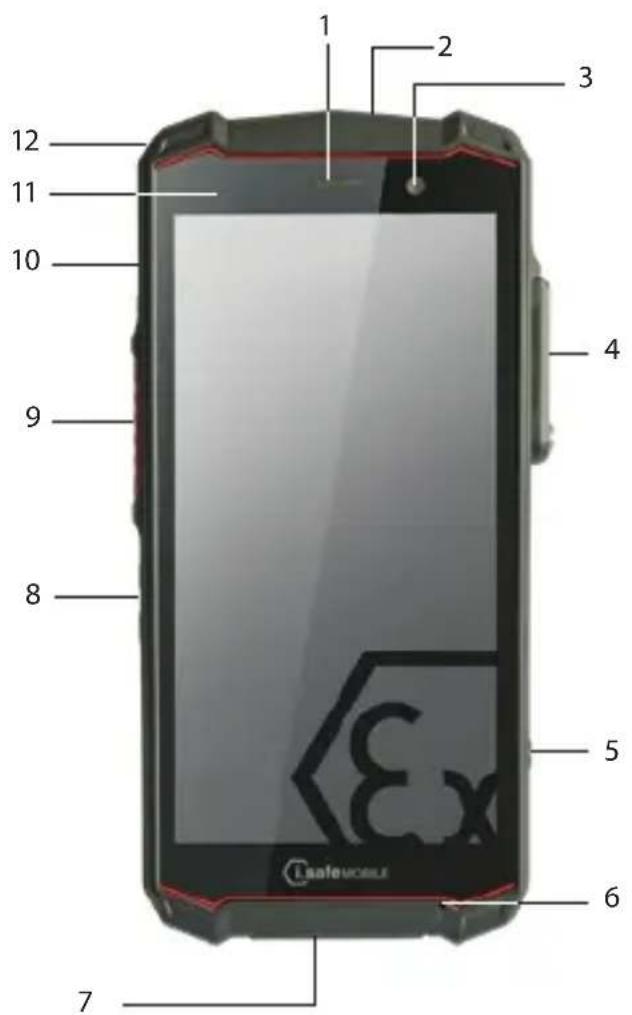

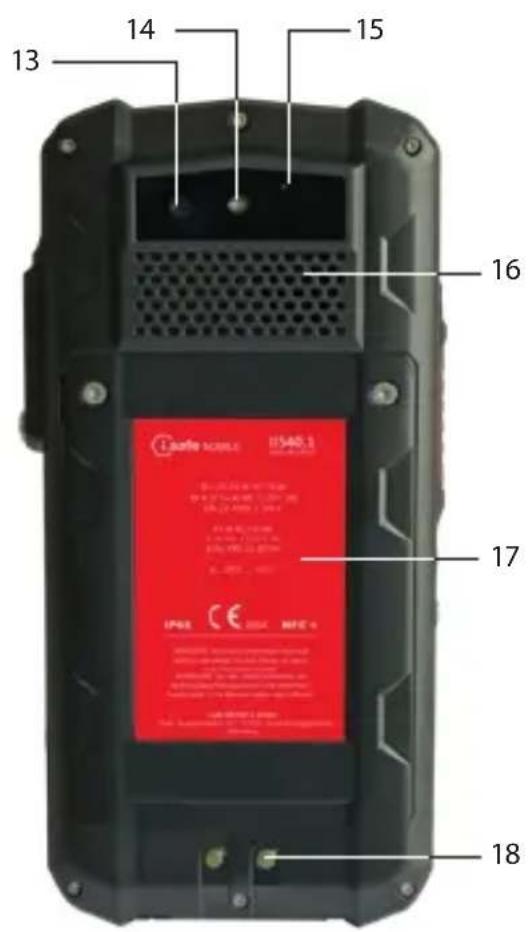

PANORAMICA/FUNZIONI DEL DISPOSITIVO

1 2 3 12 11 10 9 8 4 5 6 7 Laitevocell

13 14 15 16 17 18 Learie Scorius 1540.1 IPAS CE 2024 MFE 4

1>ALTOPARLANTE
2) TASTO FUNZIONE ROSSO: funzione facoltativa, ad es. SOS - la funzione può essere assegnata tramite Button App (sistema integrato).
3> FOTOCAMERAFRONTALE
4) INTERFACCIA 16-PIN ISM: collegamento per accessori approvati. Vedere anche la sezione "Collegamento degli accessori approvati".
5) TASTO LATERALE DESTRA: funzione facoltativa, ad es. fotocamera - la funzione può essere assegnata tramite Button App (sistema integrato).
6>MICROFONO
7) INTERFACCIA USB: connessione per il cavo USB-C i.safe PROTECTOR 2.0 o per altri apparecchi approvati da i.safe MOBILE GmbH. Vedere anche le sezioni "Carica" e "Collegamento degli accessori approvati".
8) REGOLAZIONE DEL VOLUME: più alto/più basso.
9) TASTO LATERALE SINISTRA: funzione facoltativa - la funzione può essere assegnata tramite Button App (sistema integrato).
10) TASTO ON/OFF: premere a lungo per accendere/spegnere il dispositivo. Premere brevemente consente di attivare/disattivare la modalità standby.
11) SENSORI: sensore di prossimità, sensore luminoso.
12> OCCHIO: Occhiello per il fissaggio della cinghia da polso.
13 FOTOCAMERAPOSTERIORE
14>FLASHALED
15> CANCELLAZIONE RUMORE: microfono con cancellazione rumore.
16> ALTOPARLANTE: altoparlante per funzione vivavoce.
17) BATTERIA
18) CONTATTI DI RICARICA

SICUREZZA

Prima di utilizzare il dispositivo, leggere attentamente la sezione "Sicurezza" del presente Manuale di istruzioni. Se non ci si attiene a queste istruzioni o non le si comprendono chiaramente, ne potrebbero conseguire morte, lesioni gravi e danni al dispositivo.

UTENTE

L'uso del dispositivo è consentito unicamente agli utenti addestrati qualificati nell'uso di dispositivi esplosivi in aree a rischio di esplosione e che hanno letto e compreso il presente Manuale di istruzioni.

L'uso improprio può causare morte o lesioni gravi.

» Utilizzare il dispositivo unicamente in aree a rischio di esplosione delle zone 1, 21, 2, 22, M1 e M2 o al di fuori delle aree a rischio di esplosione.
» Prima di accedere alle aree a rischio di esplosione con il dispositivo,

• assicurarsi che siano collegati al dispositivo soltanto accessori approvati, consultare la sezione "Collegamento degli accessori approvati",
• accertarsi che non sia visibile alcuno spazio tra le due metà del dispositivo,
  • assicurarsi che il dispositivo non sia danneggiato,
• accertarsi che le etichette sul dispositivo siano leggibili,
  • assicurarsi che la batteria sia avvitata saldamente.

» Se si utilizza il dispositivo in un'area a rischio di esplosione, leggere e attenersi alle istruzioni nella sezione "Possibili errori dell'utente".
»Spegnere immediatamente il dispositivo e uscire senza indugio dall'area a rischio di esplosione se

• si verifica un malfunzionamento del dispositivo,
• l'involucro del dispositivo è stato danneggiato,
• il dispositivo è stato esposto a carichi eccessivi,
  • le etichette sul dispositivo non sono più leggibili.

L'uso improprio può causare morte o lesioni gravi.

» Non utilizzare il dispositivo in luoghi in cui ne è vietato l'uso.
» Spegnere il dispositivo nelle cliniche o in altre strutture mediche.
»Mantenere sempre una distanza di sicurezza di almeno 15 cm tra il dispositivo e un pacemaker o apparecchio acustico. Il dispositivo può compromettere il funzionamento di dispositivi medici come pacemaker o apparecchi acustici.
» Quando si utilizza il dispositivo mentre si è alla guida di un veicolo a motore, attenersi alle normative nazionali pertinenti in vigore.
» Adoperarsi per evitare gli errori tipici dell'utente descritti nella sezione dal titolo "Possibili errori dell'utente".
» Caricare il dispositivo esclusivamente come descritto nella sezione "Carica".

ATTENZIONE

Utilizzare auricolari o cuffie alla massima impostazione del volume può danneggiare l'udito.

» Iniziare impostando il controllo volume sul dispositivo al 50 % del volume massimo.
» Quindi regolare il volume gradualmente.

AVVISO

L'uso improprio può danneggiare il dispositivo.

» Utilizzare esclusivamente accessori approvati da i.safe MOBILE GmbH, così come descritto nella sezione "Collegamento degli accessori approvati".
» Proteggere il dispositivo e l'adattatore dai forti campi magnetici elettrici quali, ad esempio, quelli emessi dai piani cottura a induzione o dai forni a microonde.
» Proteggere il dispositivo da oli, grassi e fluidi idraulici.
» Proteggere l'unità da elevati rischi meccanici, da forti radiazioni UV e da processi di ricarica con livelli elettrici elevati.
» Non toccare lo schermo con oggetti appuntiti.

POSSIBILI ERRORI DELL'UTENTE

PERICOLO

L'uso improprio può causare morte o lesioni gravi.Seguire le istruzioni seguenti:

» Non modificare il dispositivo a livello strutturale.
» Non esporre il dispositivo ad alte temperature.
» Non esporre il dispositivo a forti radiazioni UV.
» Non esporre il dispositivo a processi con forti cariche elettriche.
» Non esporre il dispositivo ad acidi o basi aggressivi.

Quando si opera in aree a rischio di esplosione, prestare particolare attenzione a quanto segue:

» Non allentare le viti presenti sul dispositivo.
» Non collegare alcun accessorio al dispositivo.
» Non aprire i coperchi delle interfacce.
» Non caricare il dispositivo.
» Non aprire il dispositivo.
» Non danneggiare il dispositivo.

OGGETTO DELLA CONSEGNA

La confezione del dispositivo contiene i seguenti elementi:

1 × IS540.M1
1 x Batteria
1 x Guida Rapida
1 x Istruzioni di sicurezza
1 x Pellicola di protezione dello schermo
1 x cavo USB-C i.safe PROTECTOR 2.0
1 x adattatore di alimentazione universale (alimentatore e vari adattatori per paesi diversi)
1 x cacciavite Torx
1 x panno per la pulizia dello schermo

CELL BROADCAST

Il dispositivo supporta cell broadcast. Cell broadcast è un servizio di telefonia cellulare per l'invio di messaggi a tutti i destinatari all'interno di una cella della rete.

>INSTALLAZIONE DELLA BATTERIA

PERICOLO

Installare nel dispositivo una batteria errata comporta il rischio di esplosione, che può a sua volta causare morte o lesioni gravi. Inserire nel dispositivo la batteria in dotazione o una batteria sostitutiva approvata unicamente fuori dalle aree a rischio di esplosione. Le batterie sostitutive approvate sono disponibili sul sito www.isafe-mobile.com/en/products

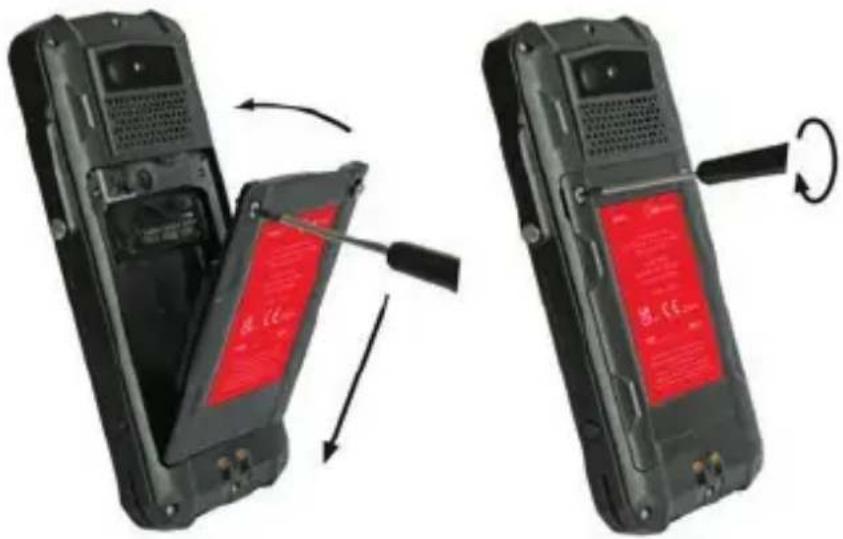

» Inserire la batteria nel vano batteria come illustrato in figura.
» Serrare le viti manualmente con il cacciavite Torx in dotazione.
» Accertarsi che la batteria sia stata inserita correttamente e in modo sicuro.

>INSERIMENTO/RIMOZIONE DELLA SCHEDA SIM

Il dispositivo è dotato di uno slot per schede nano-SIM e di una eSIM aggiuntiva. L'eSIM è una SIM digitale integrata e non rimovibile. L'eSIM non è supportata da tutti i provider di servizi mobili.

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Per inserire o rimuovere la scheda SIM, aprire il dispositivo unicamente al di fuori delle aree a rischio di esplosione.

AVVISO

Un procedimento errato nell'inserimento o nella rimozione della scheda SIM può danneggiare il dispositivo e la scheda stessa. Spegnere il dispositivo prima di inserire o rimuovere una scheda SIM. Non inserire o rimuovere la scheda SIM mentre il dispositivo è in carica.

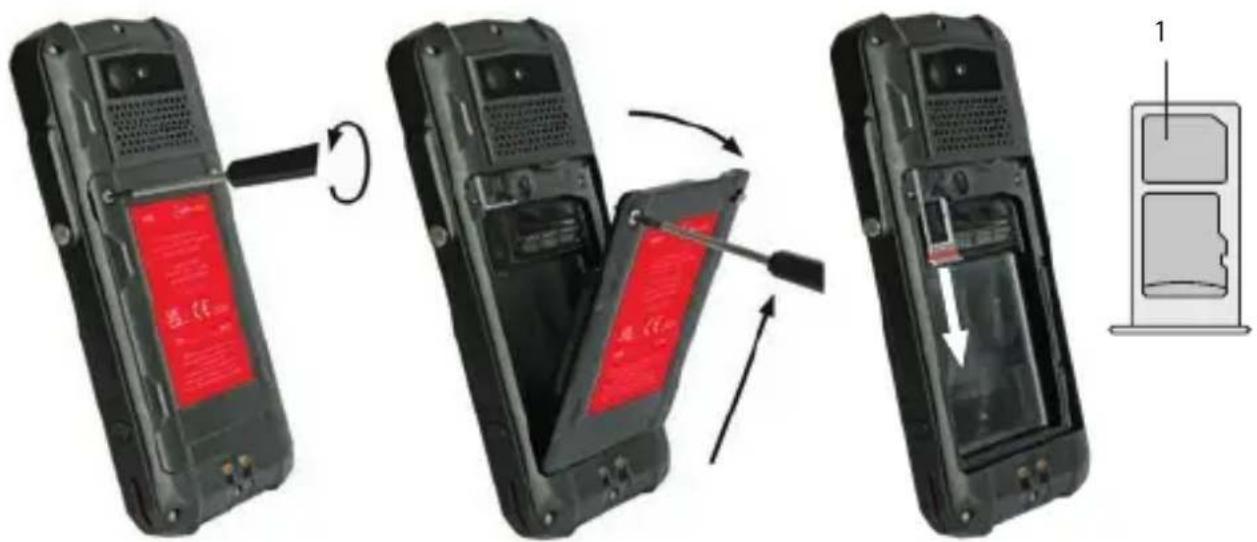

» Allentare le viti sulla batteria con il cacciavite Torx in dotazione.
» Rimuovere la batteria dal vano batteria.
» Estrarre con cautela il supporto della scheda dal relativo slot.
» Inserire la scheda SIM nello slot della scheda nano-SIM (1) con i contatti dorati rivolti verso il basso.
» Inserire con cautela il supporto della scheda nel relativo slot.
»Reinstallare la batteria Vedere la sezione "Installazione della batteria".

ATTIVARE L'ESIM

È possibile attivare l'eSIM in vari modi.

1. Tramite l'installazione guidata di Android™ durante la configurazione iniziale del dispositivo:
   » Scansionare il codice QR dell'eSIM ricevuto dal fornitore di servizi o inserire manualmente l'eID ricevuto dal fornitore di servizi.
2. Tramite il menu delle impostazioni dello smartphone:
   » > Impostazioni > Rete e Internet > Rete mobile (aggiungi Rete) > Scarica SIM > scansionare (o inserire manualmente) il QR code dell'eSIM ricevuto dal fornitore di servizi.

>INSERIMENTO/RIMOZIONE DELLA SCHEDA microSD

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Per inserire o rimuovere la scheda microSD, aprire il dispositivo unicamente al di fuori delle aree a rischio di esplosione.

AVVISO

Un procedimento errato nell'inserimento o nella rimozione della scheda microSD può dan- neggiare il dispositivo e la scheda stessa. Spegnere il dispositivo prima di inserire o rimuovere una scheda microSD. Non inserire o rimuovere la scheda microSD mentre il dispositivo è in carica.

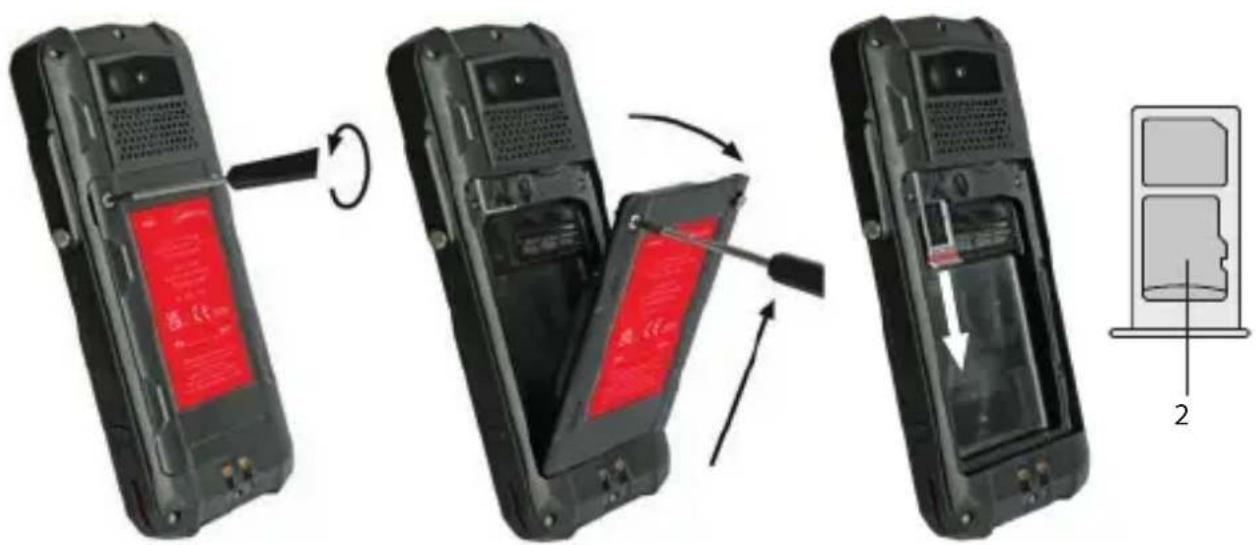

» Allentare le viti sulla batteria con il cacciavite Torx in dotazione.
» Rimuovere la batteria dal vano batteria.
» Estrarre con cautela il supporto della scheda dal relativo slot.
» Inserire la scheda microSD nell'apposito slot (2) con i contatti dorati rivolti verso il basso. Il dispositivo dispone di uno slot per una scheda microSD fino a 128 GB.
» Inserire con cautela il supporto della scheda nel relativo slot.
»Reinstallare la batteria Vedere la sezione "Installazione della batteria".

CARICA

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Caricare il dispositivo unicamente al di fuori delle aree a rischio di esplosione. Non caricare il dispositivo in presenza di sostanze infiammabili.

AVVISO

Il caricamento errato può danneggiare il dispositivo. Durante la carica, tenere presente quanto segue:

» Caricare il dispositivo esclusivamente con l'ausilio del cavo USB-C i.safe PROTECTOR 2.0 in dotazione o di altri apparecchi di ricarica approvati da i.safe MOBILE GmbH.
» Caricare il dispositivo esclusivamente a temperatura ambiente compresa tra 0 °C e +45 °C (+32 °F e +113 °F).
» Caricare il dispositivo solo in locali chiusi e asciutti.
» Non caricare il dispositivo in ambienti umidi o polverosi.

La confezione del dispositivo contiene un alimentatore e diversi adattatori specifici per diversi paesi e un cavo USB-C i.safe PROTECTOR 2.0.

» Collegare il adattatori adatto per il paese in cui si utilizza il dispositivo alla alimentatore.
» Collegare il cavo USB-C i.safe PROTECTOR 2.0 alla alimentatore.
» Collegare il cavo USB-C i.safe PROTECTOR 2.0 all'interfaccia USB del dispositivo.

>ACCENSIONE/SPEGNIMENTO

» Tenere premuto il tasto di accensione/spegnimento per circa 3 secondi.
» Immettere il PIN del dispositivo o della SIM quando la finestra di dialogo del PIN del dispositivo o della SIM vengono visualizzati una volta acceso il dispositivo.
» Tenere premuto il tasto ON/OFF per accedere al menu di spegnimento. Selezionare per spegnere il dispositivo.

>USO DEL DISPOSITIVO

» Quando si accende il dispositivo per la prima volta, seguire le istruzioni visualizzate sullo schermo.

Ulteriori informazioni sul funzionamento del dispositivo sono disponibili all'indirizzo www.isafe-mobile.com/en/support/service alla voce di menu "FAQ" (Domande frequenti).

Informazioni dettagliate sul funzionamento del sistema operativo Android sono disponibili all'indirizzo: https://support.google.com/android

COLLEGAMENTO DEGLI ACCESSORI APPROVATI

» Collegare al dispositivo esclusivamente accessori approvati da i.safe MOBILE GmbH. Gli accessori approvati da i.safe MOBILE GmbH sono disponibili all'indirizzo www.isafe-mobile.com/en/products

È possibile collegare gli accessori approvati a qualsiasi interfaccia 16-pin ISM e all'interfaccia USB.

PERICOLO

L'uso improprio può causare morte o lesioni gravi. Se è necessario utilizzare accessori appro- vati nelle aree a rischio di esplosione, fare attenzione a quanto segue prima del collegamento:

» Collegare gli accessori approvati all'interfaccia 16-pin ISM del dispositivo solo al di fuori delle aree a rischio di esplosione.
» Non aprire per nessun motivo il coperchio dell'interfaccia 16-pin ISM nelle aree a rischio di esplosione.
» Utilizzare gli accessori approvati nelle aree a rischio di esplosione solo sull'interfaccia 16-pin ISM del dispositivo. Le connessioni effettuate tramite l'interfaccia USB sono vietate.
» Collegare saldamente la spina dell'accessorio all'interfaccia 16-pin ISM sul dispositivo.
» Rimuovere gli accessori approvati dall'interfaccia 16-pin ISM solo al di fuori delle aree a rischio di esplosione.
» Chiudere l'interfaccia 16-pin ISM con il coperchio in dotazione quando non vengono utilizzati gli accessori.

INTERFACCIA 16-PIN ISM

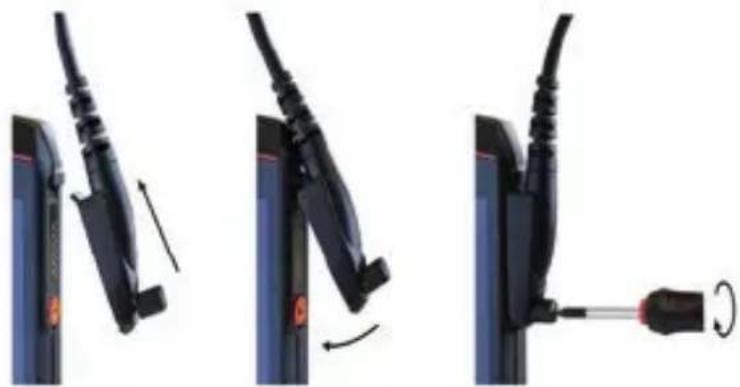

» Allentare le viti sul coperchio dell'interfaccia 16-pin ISM con il cacciavite in dotazione presente nel set di accessori approvati. Rimuovere il coperchio come illustrato in figura.

» Collegare la spina dell'accessorio approvato all'interfaccia 16-pin ISM come illustrato in figura.

» Serrare le viti manualmente.

» Accertarsi che la spina sia stata inserita correttamente e in modo sicuro.

INTERFACCIA USB

PERICOLO

L'uso improprio può causare morte o lesioni gravi. Utilizzare l'interfaccia USB esclusivamente fuori dalle aree a rischio di esplosione. Non aprire per nessun motivo il coperchio dell'interfaccia USB nelle aree a rischio di esplosione.

L'interfaccia USB è utilizzata per caricare il dispositivo e per il trasferimento dati.

» Collegare gli accessori approvati o altri dispositivi all'interfaccia USB esclusivamente utilizzando il cavo USB-C i.safe PROTECTOR 2.0 o altri apparecchi approvati da i.safe MOBILE GmbH.

CARICA DELLA BATTERIA

AVVERTENZA

Sostituire la batteria nel dispositivo con una batteria errata comporta il rischio di esplosione, che può a sua volta causare morte o lesioni gravi. Sostituire la batteria con una batteria sostitutiva approvata esclusivamente fuori dalle aree a rischio di esplosione. Le batterie sostitutive approvate sono disponibili sul sito www.isafe-mobile.com/en/products

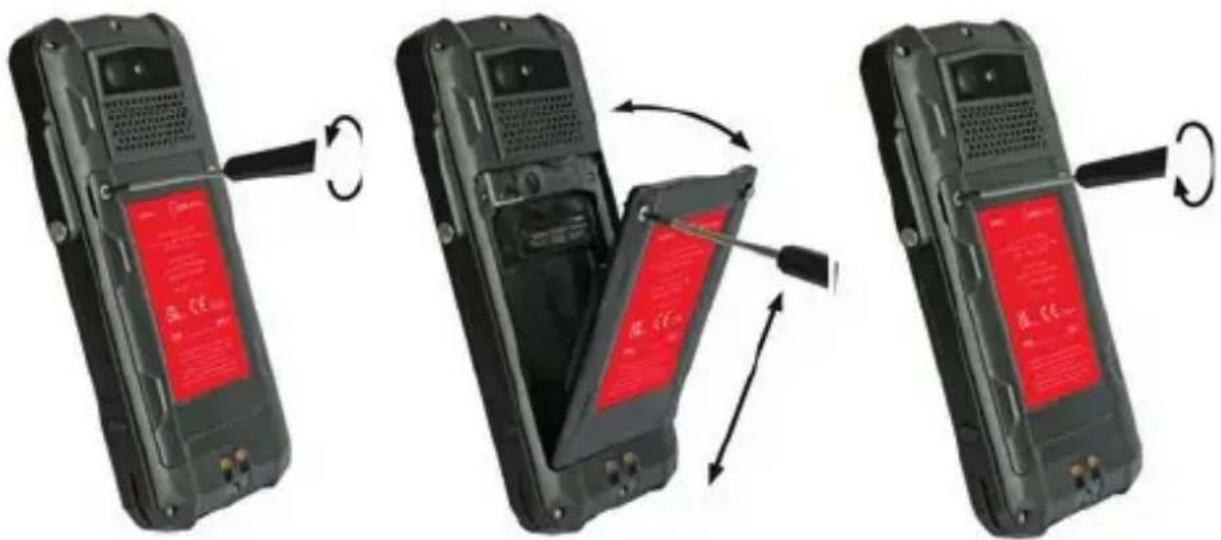

» Allentare le viti sulla batteria con il cacciavite Torx in dotazione.

» Rimuovere la batteria dal vano batteria come illustrato.

» Inserire la batteria sostitutiva approvata nel vano batteria come illustrato in figura.

» Serrare le viti manualmente con il cacciavite Torx in dotazione.

» Accertarsi che la batteria sia stata inserita correttamente e in modo sicuro.

> POSSIBILI ERRORI DEL DISPOSITIVO

Per consultare informazioni su possibili problemi del dispositivo e su come correggerli, accedere -a www.isafe-mobile.com/en/support/service alla voce al menù FAQ (Domande frequenti).

Per ulteriori domande, contattare il servizio di riparazione i.safe MOBILE GmbH all'indirizzo www.isafe-mobile.com/en/support/service

MANUTENZIONE/RIPARAZIONE

Il dispositivo non presenta elementi riparabili dall'utente.

AVVERTENZA

Riparazioni errate presentano il rischio di esplosione o di incendio, che a loro volta possono causare morte o lesioni gravi. Non aprire il dispositivo e non eseguire personalmente le riparazioni.

» Contattare il servizio di riparazione i.safe MOBILE GmbH all'indirizzo www.isafe-mobile.com/en/support/service se il dispositivo non presenta un funzionamento normale, se deve essere riparato o se è necessario un componente sostitutivo.

SPEDIZIONE DI RITORNO

Contattare il servizio di riparazione i.safe MOBILE GmbH all'indirizzo www.isafe-mobile.com/en/support/service

PARTNER COMMERCIALI

Il nominativo dei partner commerciali specializzati responsabili per il vostro Paese è disponibile all'indirizzo www.isafe-mobile.com/en/contact

PULIZIA

AVVISO

Una pulizia errata può danneggiare il dispositivo. Durante la pulizia, tenere presente quanto segue:

»Spegnere il dispositivo prima di iniziare la pulizia.
» Non eseguire la pulizia mentre il dispositivo è in carica.
» Non utilizzare agenti chimici per la pulizia.
» Pulire il dispositivo e l'adattatore di alimentazione con un panno antistatico morbido e umido.
» Pulire lo schermo regolarmente con un panno antistatico morbido.

CONSERVAZIONE

AVVISO

Una conservazione errata può danneggiare il dispositivo. Conservare il dispositivo a un'umidità compresa tra il 10 e il 60 % alle seguenti temperature ambiente:

Fino a un mese: da -20 °C a +45 °C (-4 °F a +113 °F)
Fino a 3 mesi: da -10 °C a +35 °C (+14 °F a +95 °F)
Oltre i 3 mesi: da -10 °C a +25 °C (+14 °F a +77 °F)

Se non si utilizza il dispositivo per un periodo di tempo prolungato, tenere presente quanto segue:

»Spegnere il dispositivo.

» Per uno stoccaggio a lungo termine senza utilizzo, caricare il dispositivo a circa il 50-70% con l'ausilio del cavo USB-C i.safe PROTECTOR 2.0 in dotazione o di altri apparecchi di ricarica approvati da i.safe MOBILE GmbH.

» Caricare il dispositivo ogni 3-6 mesi per evitare che si scarichi completamente.

» Conservarlo in un luogo fresco e asciutto per mantenere la batteria funzionante.

>SMALTIMENTO

AVVISO

L'errato smaltimento di prodotti elettronici, batterie e materiale di imballaggio rappresenta un rischio per l'ambiente. Nella gestione dello smaltimento, tenere presente quanto segue:

» NON smaltire le batterie insieme ai rifiuti domestici.

» Conferire sempre i prodotti elettronici, le batterie e i materiali di imballaggio ai punti di raccolta preposti. In tal modo si contribuisce a impedire lo smaltimento incontrollato dei rifiuti e si promuove il riciclaggio dei materiali.

È possibile ottenere ulteriori informazioni dalle aziende regionali di smaltimento dei rifiuti, dall'autorità nazionale o dall'i.safe MOBILE GmbH Service Centre del proprio paese o della propria regione all'indirizzo www.isafe-mobile.com/en/support/service

MARCHI

i.safe MOBILE GmbH e il logo i.safe MOBILE GmbH sono marchi di i.safe MOBILE GmbH.

App Google™ e Google Chrome™ inclusi.

Google e Google Chrome sono marchi di Google LLC.

Android è un marchio di Google LLC.

Tutti gli altri marchi e copyright sono di proprietà dei rispettivi detentori.

NEDERLANDS

ZORG DAT U DE INSTRUCTIES LEEST EN BEGRIJPT

BESCHERM UZELF EN LEES DE BEDIENINGSHANDLEIDING
