MANUALE UTENTE IS530.M1 i.safe Mobile

Il presente Manuale di istruzioni è relativo al dispositivo IS530.M1 (modello M53A01). Il Manuale di istruzioni fornisce informazioni importanti per l'utilizzo sicuro del dispositivo.

» Prima di utilizzare il dispositivo, leggere attentamente il presente Manuale di istruzioni e prestare particolare attenzione alla sezione "Sicurezza" e alle avvertenze evidenziate con il relativo simbolo.
» Prima di utilizzare il dispositivo, leggere anche le Istruzioni di sicurezza che sono disponibili all'indirizzo www.isafe-mobile.com/en/support/downloads
» Assicurarsi di poter consultare questo Manuale di istruzioni ogni volta che serve. Il Manuale di istruzioni aggiornato è disponibile all'indirizzo www.isafe-mobile.com/en/support/downloads
» Seguire le istruzioni in dotazione al dispositivo e riportate sulla confezione.
» Attenersi alle norme di sicurezza locali.

USO PREVISTO

L'IS530.M1 è un dispositivo di comunicazione via Internet destinato all'uso industriale nelle aree a rischio di esplosione della zona 1, 21, 2, 22, M1 e M2, in conformità alle Direttive 2014/34/UE, 1999/92/EC al sistema IECEx, tra le altre.

Utilizzare il dispositivo esclusivamente come descritto nel presente Manuale di istruzioni. Qualsiasi altro impiego è considerato improprio e può essere causa di morte, lesioni gravi e danni al dispositivo.

Il produttore i.safe MOBILE GmbH non si assume alcuna responsabilità per i danni causati dall'uso improprio. L'uso improprio del dispositivo rende nulla la garanzia.

GARANZIA

Le condizioni della garanzia sono consultabili all'indirizzo

La responsabilità degli eventuali danni causati da virus informatici scaricati mentre si utilizzano le funzionalità Internet ricade sull'utente. Non esiste alcun diritto di ricorso contro i.safe MOBILE GmbH.

DICHIARAZIONE DI CONFORMITÀ UE

La Dichiarazione di conformità UE è consultabile all'indirizzo

La Dichiarazione FCC/IC è disponibile all'indirizzo

CONTRASSEGNI SULLA PROTEZIONE DA ESPLOSIONI

> ATEX:

certificato di esame EU del tipo:

EPS 19 ATEX 1 126 X

marcatura CE: 2004

IECEx:

Ex ia I Ma IP64

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db IP6X

IECEx certificato: IECEx EPS 19.0062X

> ANZEx:

Ex ia I Ma IP64

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db IP6X

ANZEx certificato: ANZEx 20.2002X

> Intervallo di temperature:

-20^ C + 60^ C

> Prodotto da:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germania

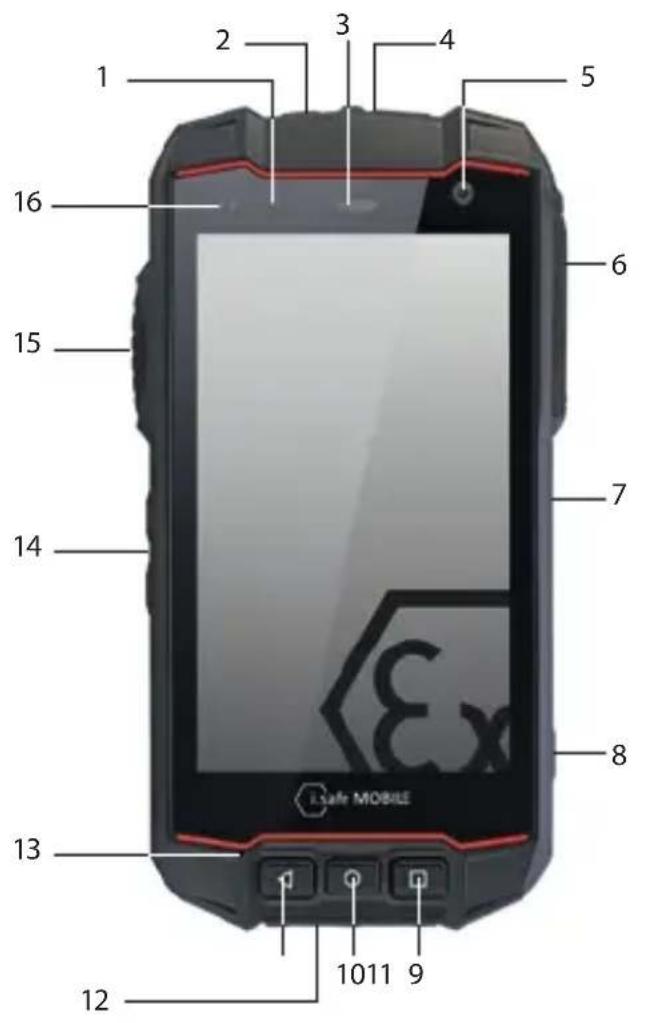

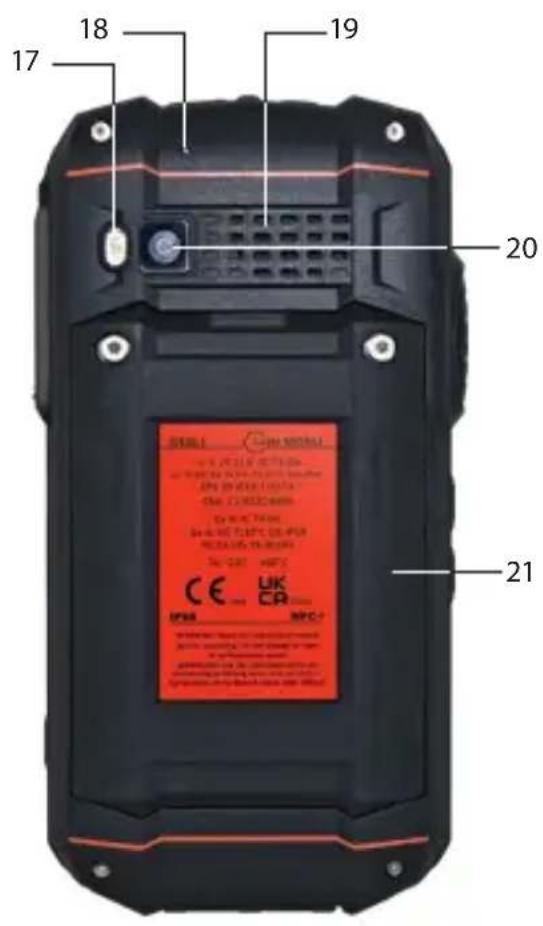

PANORAMICA/FUNZIONI DEL DISPOSITIVO

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Safe MOBILE

17 18 19 20 21 STELI COSCOOLO CE UK CP MPC+

1) LED DI STATO: Display per notifiche e stato della carica.
2) TASTO SOS: premendo a lungo il tasto SOS si invia una chiamata di emergenza a un numero di emergenza memorizzato in precedenza (solo in connessione a un'app per la protezione dei lavoratori isolati).

3>ALTOPARLANTE

4) TASTO ON/OFF: premere a lungo per accendere/spegnere il dispositivo. Premere brevemente consente di attivare/disattivare la modalità standby.

5> FOTOCAMERAFRONTALE

6) INTERFACCIA 13-PIN ISM: collegamento per accessori approvati. Vedere anche la sezione "Collegamento degli accessori approvati".

7) COLLEGAMENTO DI RICARICA MAGNETICO: collegamento per il cavo Magnetic Charger i.safe PROTECTOR 3.0. Vedere anche la sezione "Carica".

8) TASTO LATERALE DESTRA: funzione facoltativa, ad es. fotocamera - la funzione può essere assegnata tramite Button App (sistema integrato).

9) UTILIZZI CORRENTI: mostra tutte le applicazioni aperte.

10> TASTO HOME: passa alla schermata principale.

11) TASTO INDIETRO: torna alla schermata precedente.

12) INTERFACCIA USB: collegamento per il cavo USB-C i.safe PROTECTOR 2.0 o per la connessione ad altri dispositivi. Vedere anche le sezioni "Carica" e "Collegamento degli accessori approvati".

13>MICROFONO

14) REGOLAZIONE DEL VOLUME: più alto/più basso.

15> TASTO LATERALE SINISTRA: funzione facoltativa - la funzione può essere assegnata tramite Button App (sistema integrato).

16) SENSORI: sensore di prossimità, sensore luminoso.

17>FLASHALED

18> CANCELLAZIONE RUMORE: microfono con cancellazione rumore.

19> ALTOPARLANTE: altoparlante per funzione vivavoce.

20 FOTOCAMERAPOSTERIORE

21) BATTERIA

SICUREZZA

Prima di utilizzare il dispositivo, leggere attentamente la sezione "Sicurezza" del presente Manuale di istruzioni. Se non ci si attiene a queste istruzioni o non le si comprendono chiaramente, ne potrebbero conseguire morte, lesioni gravi e danni al dispositivo.

UTENTE

L'uso del dispositivo è consentito unicamente agli utenti addestrati qualificati nell'uso di dispositivi esplosivi in aree a rischio di esplosione e che hanno letto e compreso il presente Manuale di istruzioni.

L'uso improprio può causare morte o lesioni gravi.

» Utilizzare il dispositivo unicamente in aree a rischio di esplosione delle zone 1, 21, 2, 22, M1 e M2 o al di fuori delle aree a rischio di esplosione.
» Prima di accedere alle aree a rischio di esplosione con il dispositivo,

• assicurarsi che siano collegati al dispositivo soltanto accessori approvati, consultare la sezione “Collegamento degli accessori approvati”,
• accertarsi che non sia visibile alcuno spazio tra le due metà del dispositivo,
  • assicurarsi che il dispositivo non sia danneggiato,
• accertarsi che le etichette sul dispositivo siano leggibili,
  • assicurarsi che la batteria sia avvitata saldamente.

» Se si utilizza il dispositivo in un'area a rischio di esplosione, leggere e attenersi alle istruzioni nella sezione "Possibili errori dell'utente".
»Spegnere immediatamente il dispositivo e uscire senza indugio dall'area a rischio di esplosione se

• si verifica un malfunzionamento del dispositivo,
• l'involucro del dispositivo è stato danneggiato,
• il dispositivo è stato esposto a carichi eccessivi,
• le etichette sul dispositivo non sono più leggibili.

L'uso improprio può causare morte o lesioni gravi.

» Non utilizzare il dispositivo in luoghi in cui ne è vietato l'uso.
» Spegnere il dispositivo nelle cliniche o in altre strutture mediche.
»Mantenere sempre una distanza di sicurezza di almeno 15 cm tra il dispositivo e un pacemaker o apparecchio acustico. Il dispositivo può compromettere il funzionamento di dispositivi medici come pacemaker o apparecchi acustici.
» Quando si utilizza il dispositivo mentre si è alla guida di un veicolo a motore, attenersi alle normative nazionali pertinenti in vigore.
» Adoperarsi per evitare gli errori tipici dell'utente descritti nella sezione dal titolo "Possibili errori dell'utente".
» Caricare il dispositivo esclusivamente come descritto nella sezione "Carica".

ATTENZIONE

Utilizzare auricolari o cuffie alla massima impostazione del volume può danneggiare l'udito.

» Iniziare impostando il controllo volume sul dispositivo al 50% del volume massimo.

» Quindi regolare il volume gradualmente.

AVVISO

L'uso improprio può danneggiare il dispositivo.

» Utilizzare esclusivamente accessori approvati da i.safe MOBILE, così come descritto nella sezione "Collegamento degli accessori approvati".

» Proteggere il dispositivo e l'adattatore dai forti campi magnetici elettrici quali, ad esempio, quelli emessi dai piani cottura a induzione o dai forni a microonde.

» Proteggere il dispositivo da oli, grassi e fluidi idraulici.

» Proteggere l'unità da elevati rischi meccanici, da forti radiazioni UV e da processi di ricarica con livelli elettrici elevati.

» Non toccare lo schermo con oggetti appuntiti.

POSSIBILI ERRORI DELL'UTENTE

PERICOLO

L'uso improprio può causare morte o lesioni gravi.Seguire le istruzioni seguenti:

» Non modificare il dispositivo a livello strutturale.

» Non esporre il dispositivo ad alte temperature.

» Non esporre il dispositivo a forti radiazioni UV.

» Non esporre il dispositivo a processi con forti cariche elettriche.

» Non esporre il dispositivo ad acidi o basi aggressivi.

Quando si opera in aree a rischio di esplosione, prestare particolare attenzione a quanto segue:

» Non allentare le viti presenti sul dispositivo.

» Non collegare alcun accessorio al dispositivo.

» Non aprire i coperchi delle interfacce.

» Non caricare il dispositivo.

» Non aprire il dispositivo.

» Non danneggiare il dispositivo.

OGGETTO DELLA CONSEGNA

La confezione del dispositivo contiene i seguenti elementi:

1 x IS530.M1
1 x Batteria
1 x Guida Rapida
1 x Istruzioni di sicurezza
1 x Pellicola di protezione dello schermo
1 x cavo USB-C i.safe PROTECTOR 2.0
1 x cavo Magnetic Charger i.safe PROTECTOR 3.0
1 x adattatore di alimentazione universale (alimentatore e vari adattatori per paesi diversi)
1 x cacciavite Torx
1 x panno per la pulizia dello schermo

CELL BROADCAST

Il dispositivo supporta cell broadcast. Cell broadcast è un servizio di telefonia cellulare per l'invio di messaggi a tutti i destinatari all'interno di una cella della rete.

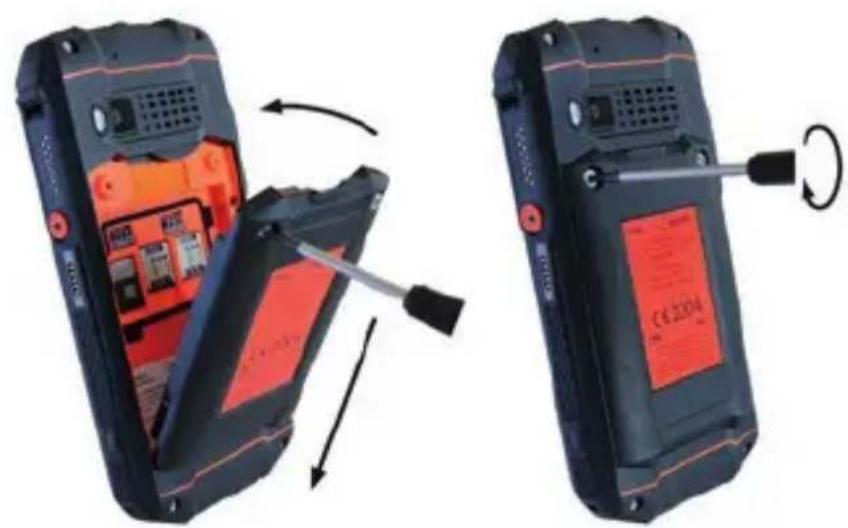

>INSTALLAZIONE DELLA BATTERIA

PERICOLO

Installare nel dispositivo una batteria errata comporta il rischio di esplosione, che può a sua volta causare morte o lesioni gravi. Inserire nel dispositivo la batteria in dotazione o una batteria sostitutiva approvata unicamente fuori dalle aree a rischio di esplosione. Le batterie sostitutive approvate sono disponibili sul sito www.isafe-mobile.com/en/products

» Inserire la batteria nel vano batteria come illustrato in figura.
» Serrare le viti manualmente con il cacciavite Torx in dotazione.
» Accertarsi che la batteria sia stata inserita correttamente e in modo sicuro.

INSERIMENTO/RIMOZIONE DELLA SCHEDA SIM

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Per inserire o rimuovere la scheda SIM, aprire il dispositivo unicamente al di fuori delle aree a rischio di esplosione.

AVVISO

Un procedimento errato nell'inserimento o nella rimozione della scheda SIM può danneggiare il dispositivo e la scheda stessa. Spegnere il dispositivo prima di inserire o rimuovere una scheda SIM. Non inserire o rimuovere la scheda SIM mentre il dispositivo è in carica.

CE2004 CE2004

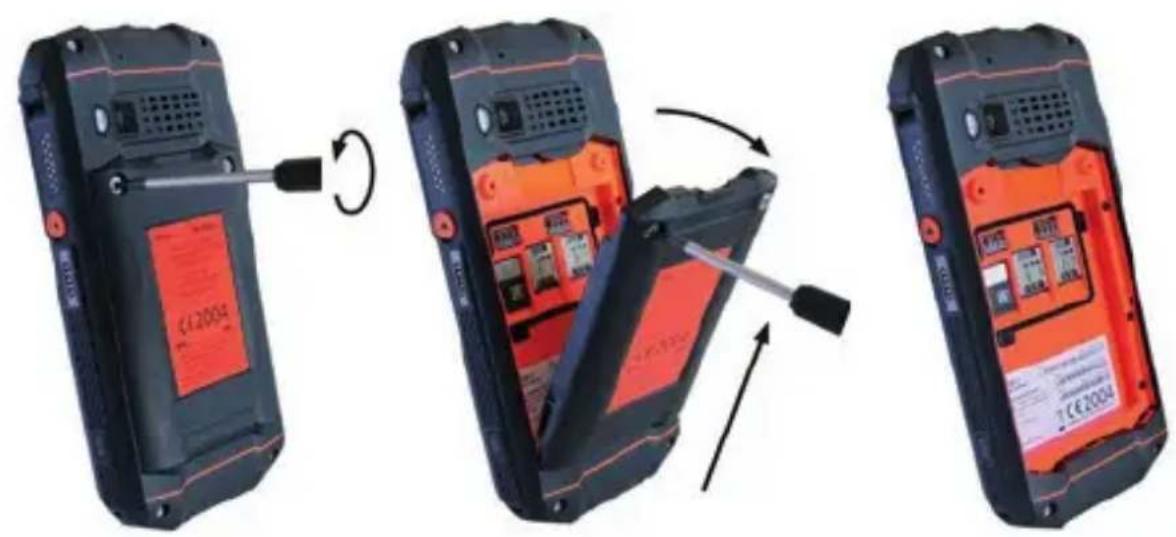

» Allentare le viti sulla batteria con il cacciavite Torx in dotazione.
» Rimuovere la batteria dal vano batteria.
» Inserire la scheda SIM nell'apposito slot. Il dispositivo dispone di due slot che contengono ciascuno una scheda SIM. Sono contrassegnati con "SIM 1" e "SIM 2".
» Se sono state inserite due schede SIM, selezionare la preferita. Informazioni sul funzionamento del dispositivo sono disponibili all'indirizzo www.isafe-mobile.com/en/support/service alla voce di menu "FAQ" (Domande frequenti).
»Reinstallare la batteria Vedere la sezione "Installazione della batteria".

INSERIMENTO/RIMOZIONE DELLA SCHEDA microSD

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Per inserire o rimuovere la scheda microSD, aprire il dispositivo unicamente al di fuori delle aree a rischio di esplosione.

AVVISO

Un procedimento errato nell'inserimento o nella rimozione della scheda microSD può dan- neggiare il dispositivo e la scheda stessa. Spegnere il dispositivo prima di inserire o rimuovere una scheda microSD. Non inserire o rimuovere la scheda microSD mentre il dispositivo è in carica.

» Allentare le viti sulla batteria con il cacciavite Torx in dotazione.
» Rimuovere la batteria dal vano batteria.
» Inserire la scheda microSD nell'apposito slot. Il dispositivo dispone di uno slot per una scheda microSD fino a 128 GB. Lo slot è contrassegnato con "microSD".
»Reinstallare la batteria Vedere la sezione "Installazione della batteria".

CARICA

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Caricare il dispositivo unicamente al di fuori delle aree a rischio di esplosione. Non caricare il dispositivo in presenza di sostanze infiammabili.

AVVISO

Il caricamento errato può danneggiare il dispositivo. Durante la carica, tenere presente quanto segue:

» Caricare il dispositivo unicamente utilizzando il cavo USB-C i.safe PROTECTOR 2.0 in dotazione o il cavo Magnetic Charger i.safe PROTECTOR 3.0 in dotazione.
» Caricare il dispositivo esclusivamente a temperatura ambiente compresa tra +5 e +35 °C.
» Caricare il dispositivo solo in locali chiusi e asciutti.
» Non caricare il dispositivo in ambienti umidi o polverosi.

La confezione del dispositivo contiene un alimentatore e diversi adattatori specifici per diversi paesi, un cavo USB-C i.safe PROTECTOR 2.0 e un cavo Magnetic Charger i.safe PROTECTOR 3.0.

» Collegare il adattatori adatto per il paese in cui si utilizza il dispositivo alla alimentatore.

» Collegare il cavo USB-C i.safe PROTECTOR 2.0 o il cavo Magnetic Charger i.safe PROTECTOR 3.0 alla alimentatore.

» Collegare il cavo USB-C i.safe PROTECTOR 2.0 all'interfaccia USB del dispositivo, oppure collegare il cavo Magnetic Charger i.safe PROTECTOR 3.0 alla porta di carica magnetica sul dispositivo.

>ACCENSIONE/SPEGNIMENTO

» Tenere premuto il tasto di accensione/spegnimento per circa 3 secondi.
» Immettere il PIN del dispositivo o della SIM quando la finestra di dialogo del PIN del dispositivo o della SIM vengono visualizzati una volta acceso il dispositivo.
» Selezionare la voce di menu () se viene visualizzato il menu di spegnimento quando si spegne il dispositivo.

USO DEL DISPOSITIVO

» Quando si accende il dispositivo per la prima volta, seguire le istruzioni visualizzate sullo schermo.

Ulteriori informazioni sul funzionamento del dispositivo sono disponibili all'indirizzo www.isafe-mobile.com/en/support/service alla voce di menu "FAQ" (Domande frequenti).

Informazioni dettagliate sul funzionamento del sistema operativo Android sono disponibili all'indirizzo: https://support.google.com/android

COLLEGAMENTO DEGLI ACCESSORI APPROVATI

» Collegare al dispositivo esclusivamente accessori approvati da i.safe MOBILE GmbH. Gli accessori approvati da i.safe MOBILE sono disponibili all'indirizzo www.isafe-mobile.com/en/products

È possibile collegare gli accessori approvati a qualsiasi interfaccia 13-pin ISM e all'interfaccia USB.

PERICOLO

L'uso improprio può causare morte o lesioni gravi. Se è necessario utilizzare accessori approvati nelle aree a rischio di esplosione, fare attenzione a quanto segue prima del collegamento:

» Collegare gli accessori approvati all'interfaccia 13-pin ISM del dispositivo solo al di fuori delle aree a rischio di esplosione.
» Utilizzare gli accessori approvati nelle aree a rischio di esplosione solo sull'interfaccia 13-pin ISM del dispositivo. Le connessioni effettuate tramite l'interfaccia USB sono vietate.
» Collegare saldamente la spina dell'accessorio all'interfaccia 13-pin ISM sul dispositivo.
» Chiudere l'interfaccia 13-pin ISM con il coperchio in dotazione quando non vengono utilizzati gli accessori.

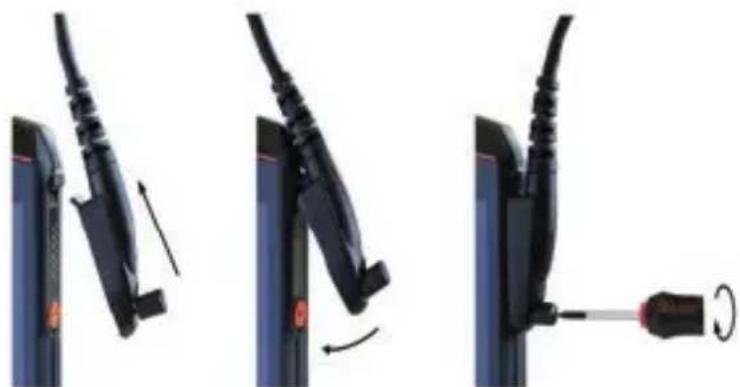

INTERFACCIA 13-PIN ISM

» Allentare le viti sul coperchio dell'interfaccia 13-pin ISM con il cacciavite in dotazione e rimuovere il coperchio come illustrato in figura. Il cacciavite è in dotazione nella confezione dell'accessorio.

» Collegare la spina dell'accessorio approvato all'interfaccia 13-pin ISM come illustrato in figura.
» Serrare le viti manualmente con il cacciavite in dotazione.
» Accertarsi che la spina sia stata inserita correttamente e in modo sicuro.

INTERFACCIA USB

PERICOLO

L'uso improprio può causare morte o lesioni gravi. Utilizzare l'interfaccia USB esclusivamente fuori dalle aree a rischio di esplosione. Non aprire per nessun motivo il coperchio dell'interfaccia USB nelle aree a rischio di esplosione.

L'interfaccia USB è utilizzata per caricare il dispositivo e per il trasferimento dati.

» Collegare gli accessori approvati o altri dispositivi all'interfaccia USB esclusivamente utilizzando il cavo USB-C i.safe PROTECTOR 2.0.

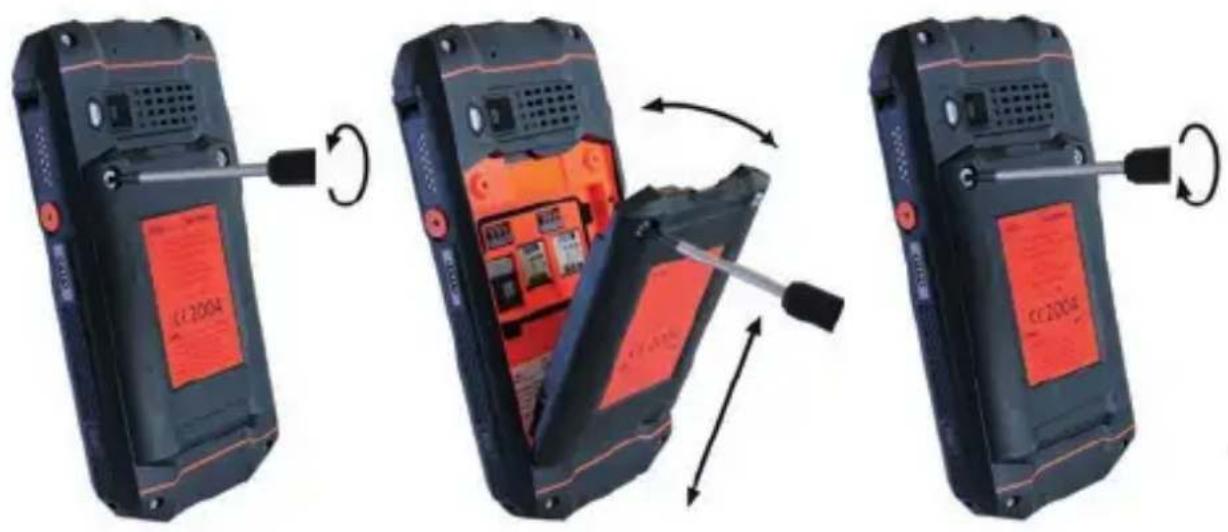

CARICA DELLA BATTERIA

AVVERTENZA

Sostituire la batteria nel dispositivo con una batteria errata comporta il rischio di esplosione, che può a sua volta causare morte o lesioni gravi. Sostituire la batteria con una batteria sostitutiva approvata esclusivamente fuori dalle aree a rischio di esplosione. Le batterie sostitutive approvate sono disponibili sul sito www.isafe-mobile.com/en/products

» Allentare le viti sulla batteria con il cacciavite Torx in dotazione.
» Rimuovere la batteria dal vano batteria come illustrato.
» Inserire la batteria sostitutiva approvata nel vano batteria come illustrato in figura.
» Serrare le viti manualmente con il cacciavite Torx in dotazione.
» Accertarsi che la batteria sia stata inserita correttamente e in modo sicuro.

POSSIBILI ERRORI DEL DISPOSITIVO

Per consultare informazioni su possibili problemi del dispositivo e su come correggerli, accedere -a www.isafe-mobile.com/en/support/service alla voce al menù FAQ (Domande frequenti).

Per ulteriori domande, contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service

MANUTENZIONE/RIPARAZIONE

Il dispositivo non presenta elementi riparabili dall'utente.

AVVERTENZA

Riparazioni errate presentano il rischio di esplosione o di incendio, che a loro volta possono causare morte o lesioni gravi. Non aprire il dispositivo e non eseguire personalmente le riparazioni.

» Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service se il dispositivo non presenta un funzionamento normale, se deve essere riparato o se è necessario un componente sostitutivo.

SPEDIZIONE DI RITORNO

Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service

PARTNER COMMERCIALI

Il nominativo dei partner commerciali specializzati responsabili per il vostro Paese è disponibile all'indirizzo www.isafe-mobile.com/en/contact

PULIZIA

AVVISO

Una pulizia errata può danneggiare il dispositivo. Durante la pulizia, tenere presente quanto segue:

»Spegnere il dispositivo prima di iniziare la pulizia.
» Non eseguire la pulizia mentre il dispositivo è in carica.
» Non utilizzare agenti chimici per la pulizia.
» Pulire il dispositivo e l'adattatore di alimentazione con un panno antistatico morbido e umido.
» Pulire lo schermo regolarmente con un panno antistatico morbido.

CONSERVAZIONE

AVVISO

Una conservazione errata può danneggiare il dispositivo. Conservare il dispositivo a temperatura ambiente tra +5 e +35 °C e a un'umidità compresa tra il 10 e il 60 %.

SMALTIMENTO

AVVISO

L'errato smaltimento di prodotti elettronici, batterie e materiale di imballaggio rappresenta un rischio per l'ambiente. Nella gestione dello smaltimento, tenere presente quanto segue:

» NON smaltire le batterie insieme ai rifiuti domestici.

» Conferire sempre i prodotti elettronici, le batterie e i materiali di imballaggio ai punti di raccolta preposti. In tal modo si contribuisce a impedire lo smaltimento incontrollato dei rifiuti e si promuove il riciclaggio dei materiali.

È possibile ottenere ulteriori informazioni dalle aziende regionali di smaltimento dei rifiuti, dall'autorità nazionale o dall'i.safe MOBILE Service Centre del proprio paese o della propria regione all'indirizzo www.isafe-mobile.com/en/support/service

MARCHI

i.safe MOBILE e il logo i.safe MOBILE sono marchi di i.safe MOBILE GmbH.

Versione EEA:App Google™ e Google Chrome™ inclusi.

Google e Google Play sono marchi di Google LLC.

Tutti gli altri marchi e copyright sono di proprietà dei rispettivi detentori.

NEDERLANDS

ZORG DAT U DE INSTRUCTIES LEEST EN BEGRIJPT

BESCHERM UZELF EN LEES DE BEDIENINGSHANDLEIDING
