Tipo di prodotto	Smartphone antideflagrante per zone 1/21 e 2/22
Marca	i.safe Mobile
Modello	IS120.1 (M120A01)
Alimentazione	Batteria al litio (inclusa), ricarica tramite cavo micro USB i.safe PROTECTOR 1.0
Contenuto della confezione	IS120.1, batteria, guida rapida, istruzioni di sicurezza, pellicola protettiva per lo schermo, cavo micro USB i.safe PROTECTOR 1.0, adattatore universale, cacciavite TORX, panno per pulizia
Certificazioni antideflagranti	ATEX II 2G Ex ib IIC T4 Gb / II 2D Ex ib IIIC T135°C Db, IECEx, EPS 21 ATEX 1 107 X
Temperatura di ricarica	da +5 °C a +35 °C
Temperatura di stoccaggio	da +5 °C a +35 °C, umidità dal 10% al 60%
Manutenzione e pulizia	Pulire con un panno antistatico morbido inumidito, non utilizzare prodotti chimici
Sicurezza	Utilizzo riservato a personale qualificato; non aprire in zona esplosiva; distanza di sicurezza 15 cm da impianti medici
Pezzi di ricambio	Batteria di ricambio approvata disponibile su www.isafe-mobile.com/fr/prodotti
Riparabilità	Non contiene parti riparabili dall'utente; contattare il servizio di riparazione i.safe MOBILE
Garanzia	Condizioni disponibili su www.isafe-mobile.com/fr/support/service

Domande frequenti - IS120.1 i.safe Mobile

Come installare la batteria?

All'esterno di qualsiasi zona esplosiva, svitare le viti del vano batteria con il cacciavite TORX fornito, rimuovere il coperchio, inserire la batteria (contatto corretto), rimontare il coperchio e serrare le viti a mano.

Come inserire la scheda SIM?

Spegnere il dispositivo. Svitare il vano batteria, rimuovere la batteria, inserire la scheda SIM nello slot contrassegnato 'SIM', quindi rimontare la batteria e il coperchio. Non aprire mai in zona esplosiva.

Come ricaricare il dispositivo?

Utilizzare esclusivamente il cavo micro USB i.safe PROTECTOR 1.0 e l'adattatore di corrente forniti. Ricaricare all'esterno delle zone esplosive, entro un intervallo di temperatura da +5 °C a +35 °C, in ambiente asciutto.

Dove trovare il manuale completo?

Il manuale è disponibile per il download gratuito su www.isafe-mobile.com/fr/support/telechargements o tramite il sito notice-facile.com.

Quali accessori posso utilizzare?

Solo gli accessori approvati da i.safe MOBILE sono autorizzati. Sono elencati su www.isafe-mobile.com/fr/prodotti. Collegarli esclusivamente tramite l'interfaccia USB con il cavo PROTECTOR 1.0, fuori dalla zona esplosiva.

Cosa fare in caso di malfunzionamento?

In zona esplosiva, spegnere immediatamente il dispositivo e abbandonare l'area. Consultare le FAQ su www.isafe-mobile.com/fr/support/service o contattare il servizio di riparazione. Non aprire mai il dispositivo da soli.

Come pulire il dispositivo?

Spegnere il dispositivo e scollegarlo. Utilizzare un panno antistatico morbido inumidito (nessun prodotto chimico). Pulire regolarmente lo schermo con un panno umido che non lasci pelucchi.

Quali sono le condizioni di stoccaggio?

Conservare il dispositivo in un luogo asciutto, a una temperatura compresa tra +5 °C e +35 °C e un'umidità relativa dal 10% al 60%.

Posso utilizzare il dispositivo in zona esplosiva?

Sì, è certificato per le zone 1/21 e 2/22 (ATEX e IECEx). Prima di entrare, verificare che il dispositivo non sia danneggiato, che l'alloggiamento sia chiuso e che siano collegati solo accessori approvati.

Come accendere il dispositivo?

Tenere premuto il pulsante ON/OFF per circa 3 secondi. Inserire il codice PIN se richiesto. Per spegnere, tenere premuto il pulsante e selezionare 'Spegni'.

MANUALE UTENTE IS120.1 i.safe Mobile

Il presente Manuale di istruzioni è relativo al dispositivo IS120.1 (modello M120A01). Il Manuale di istruzioni fornisce informazioni importanti per l'utilizzo sicuro del dispositivo.

» Prima di utilizzare il dispositivo, leggere attentamente il presente Manuale di istruzioni e prestare particolare attenzione alla sezione "Sicurezza" e alle avvertenze evidenziate con il relativo simbolo.
» Prima di utilizzare il dispositivo, leggere anche le Istruzioni di sicurezza che sono disponibili all'indirizzo www.isafe-mobile.com/en/support/downloads.
» Assicurarsi di poter consultare questo Manuale di istruzioni ogni volta che serve. Il Manuale di istruzioni aggiornato è disponibile all'indirizzo www.isafe-mobile.com/en/support/downloads.
» Seguire le istruzioni in dotazione al dispositivo e riportate sulla confezione.
» Attenersi alle norme di sicurezza locali.

USO PREVISTO

L'IS120.1 è un dispositivo di comunicazione all'uso industriale nelle aree a rischio di esplosione della zona 1/21 e 2/22, in conformità alle Direttive 2014/34/UE, SI 2016 No. 1107, 1999/92/EC al sistema IECEx, tra le altre.

Utilizzare il dispositivo esclusivamente come descritto nel presente Manuale di istruzioni. Qualsiasi altro impiego è considerato improprio e può essere causa di morte, lesioni gravi e danni al dispositivo.

Il produttore i.safe MOBILE GmbH non si assume alcuna responsabilità per i danni causati dall'uso improprio. L'uso improprio del dispositivo rende nulla la garanzia.

GARANZIA

Le condizioni della garanzia sono consultabili all'indirizzo

DICHIARAZIONE DI CONFORMITÀ UE/UK

La Dichiarazione di conformità UE/UK è consultabile all'indirizzo

CONTRASSEGNI SULLA PROTEZIONE DA ESPLOSIONI

> ATEX:

④ II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

certificato di esame UE del tipo:

EPS 21 ATEX 1 107 X

marcatura CE: €2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx certificato: IECEx EPS 21.0040X

UKEX:

II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

CML 21UKEX21329X

marcatura UKCA: 2503

> Intervallo di temperature:

-20°C ... +60°C (EN/IEC 60079-0)
-10°C ... +50°C (EN/IEC 62368-1)

> Prodotto da:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germania

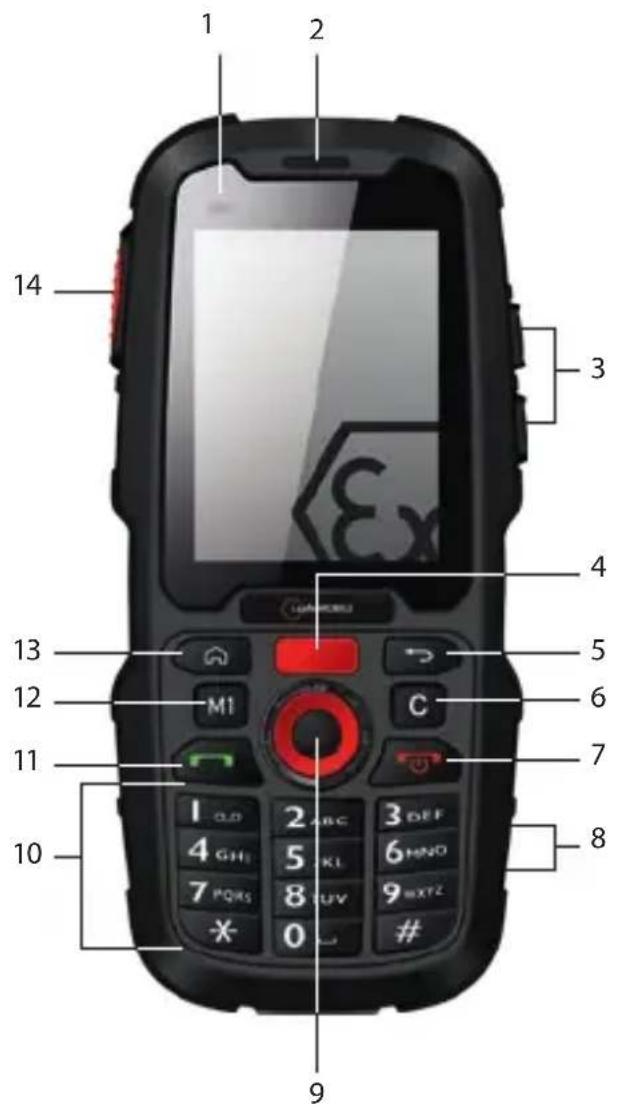

PANORAMICA/FUNZIONI DEL DISPOSITIVO

1) SENSORI: sensore di prossimità, sensore luminoso.
2>ALTOPARLANTE
3) REGOLAZIONE DEL VOLUME: più alto/più basso.
4) TASTO FUNZIONE (RED FUNCTION KEY): Assegnazione personalizzata della funzione.
5) TASTO INDIETRO: torna alla schermata precedente.
6) TASTO PER CANCELLAZIONE: Per cancellare il testo immesso erroneamente.
7) TASTO ON/OFF: premere a lungo per accendere/spegnere il dispositivo. Premere brevemente consente di attivare/disattivare la modalità standby.
8) CONTATTIDIRICARICA
9) GHIERA DI NAVIGAZIONE + TASTO CONFERMA
10 > TASTIERA
11 >TASTORISPOSTA
12> TASTO FUNZIONE (M1): Assegnazione personalizzata della funzione.
13) TASTO HOME: passa alla schermata principale.
14) TASTO FUNZIONE (SIDE KEY): Assegnazione personalizzata della funzione.

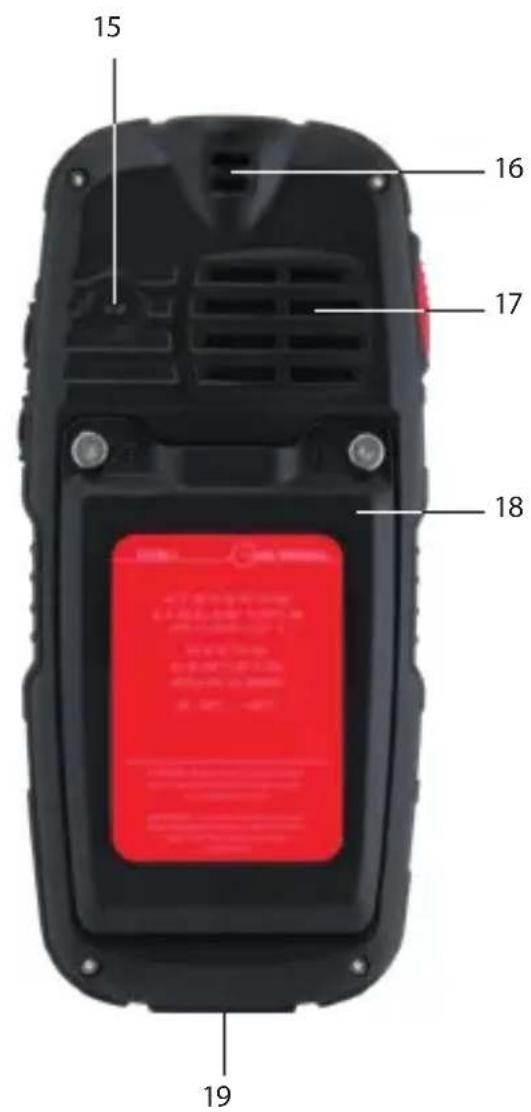

15) CANCELLAZIONE RUMORE: microfono con cancellazione rumore.
16> OCCHIO: Occhiello per il fissaggio della cinghia da polso.
17> ALTOPARLANTE: altoparlante per funzione vivavoce.
18 >VANOBATTERIA
19) INTERFACCIA USB: collegamento per il cavo Micro-USB i.safe PROTECTOR 1.0. Vedere anche le sezioni "Carica" e "Collegamento degli accessori approvati".

SICUREZZA

Prima di utilizzare il dispositivo, leggere attentamente la sezione "Sicurezza" del presente Manuale di istruzioni. Se non ci si attiene a queste istruzioni o non le si comprendono chiaramente, ne potrebbero conseguire morte, lesioni gravi e danni al dispositivo.

UTENTE

L'uso del dispositivo è consentito unicamente agli utenti addestrati qualificati nell'uso di dispositivi esplosivi in aree a rischio di esplosione e che hanno letto e compreso il presente Manuale di istruzioni.

L'uso improprio può causare morte o lesioni gravi.

» Utilizzare il dispositivo unicamente in aree a rischio di esplosione delle zone 1/21 e 2/22 o al di fuori delle aree a rischio di esplosione.
» Prima di accedere alle aree a rischio di esplosione con il dispositivo,

• assicurarsi che siano collegati al dispositivo soltanto accessori approvati, consultare la sezione “Collegamento degli accessori approvati”,
• accertarsi che non sia visibile alcuno spazio tra le due metà del dispositivo,
  • assicurarsi che il dispositivo non sia danneggiato,
• accertarsi che le etichette sul dispositivo siano leggibili,
  • assicurarsi che il vano batterie sia ben avvitato.

» Se si utilizza il dispositivo in un'area a rischio di esplosione, leggere e attenersi alle istruzioni nella sezione "Possibili errori dell'utente".
»Spegnere immediatamente il dispositivo e uscire senza indugio dall'area a rischio di esplosione se

• si verifica un malfunzionamento del dispositivo,
• l'involucro del dispositivo è stato danneggiato,
• il dispositivo è stato esposto a carichi eccessivi,
• le etichette sul dispositivo non sono più leggibili.

L'uso improprio può causare morte o lesioni gravi.

» Non utilizzare il dispositivo in luoghi in cui ne è vietato l'uso.
» Spegnere il dispositivo nelle cliniche o in altre strutture mediche.
»Mantenere sempre una distanza di sicurezza di almeno 15 cm tra il dispositivo e un pacemaker o apparecchio acustico. Il dispositivo può compromettere il funzionamento di dispositivi medici come pacemaker o apparecchi acustici.
» Quando si utilizza il dispositivo mentre si è alla guida di un veicolo a motore, attenersi alle normative nazionali pertinenti in vigore.
» Adoperarsi per evitare gli errori tipici dell'utente descritti nella sezione dal titolo "Possibili errori dell'utente".
» Caricare il dispositivo esclusivamente come descritto nella sezione "Carica".

AVVISO

L'uso improprio può danneggiare il dispositivo.

» Utilizzare esclusivamente accessori approvati da i.safe MOBILE, così come descritto nella sezione "Collegamento degli accessori approvati".
» Proteggere il dispositivo e l'adattatore dai forti campi magnetici elettrici quali, ad esempio, quelli emessi dai piani cottura a induzione o dai forni a microonde.
» Non toccare lo schermo con oggetti appuntiti.

> POSSIBILI ERRORI DELL'UTENTE

PERICOLO

L'uso improprio può causare morte o lesioni gravi.Seguire le istruzioni seguenti:

» Non modificare il dispositivo a livello strutturale.
» Non esporre il dispositivo ad alte temperature.
» Non esporre il dispositivo a forti radiazioni UV.
» Non esporre il dispositivo a processi con forti cariche elettriche.
» Non esporre il dispositivo ad acidi o basi aggressivi.

Quando si opera in aree a rischio di esplosione, prestare particolare attenzione a quanto segue:

» Non allentare le viti presenti sul dispositivo.
» Non collegare alcun accessorio al dispositivo.
» Non aprire i coperchi delle interfacce.
» Non caricare il dispositivo.
» Non aprire il dispositivo.
» Non danneggiare il dispositivo.

OGGETTO DELLA CONSEGNA

La confezione del dispositivo contiene i seguenti elementi:

1 x IS120.1
1 x Batteria
1 x Guida Rapida
1 x Istruzioni di sicurezza
1 x Pellicola di protezione dello schermo
1 x cavo Micro-USB i.safe PROTECTOR 1.0
1 x adattatore di alimentazione universale (alimentatore e diversi adattatori specifici per diversi paesi)
1 x cacciavite Torx
1 x panno per la pulizia dello schermo

>INSTALLAZIONE DELLA BATTERIA

PERICOLO

Installare nel dispositivo una batteria errata comporta il rischio di esplosione, che può a sua volta causare morte o lesioni gravi. Inserire nel dispositivo la batteria in dotazione o una batteria sostitutiva approvata unicamente fuori dalle aree a rischio di esplosione. Le batterie sostitutive approvate sono disponibili sul sito www.isafe-mobile.com/en/products.

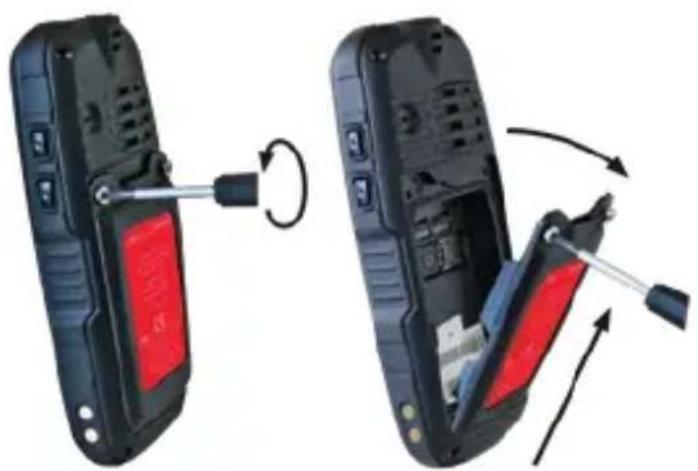

» Svitare le viti del vano batteria con l'apposito cacciavite in dotazione.
»Rimuovere il coperchio del vano batteria.

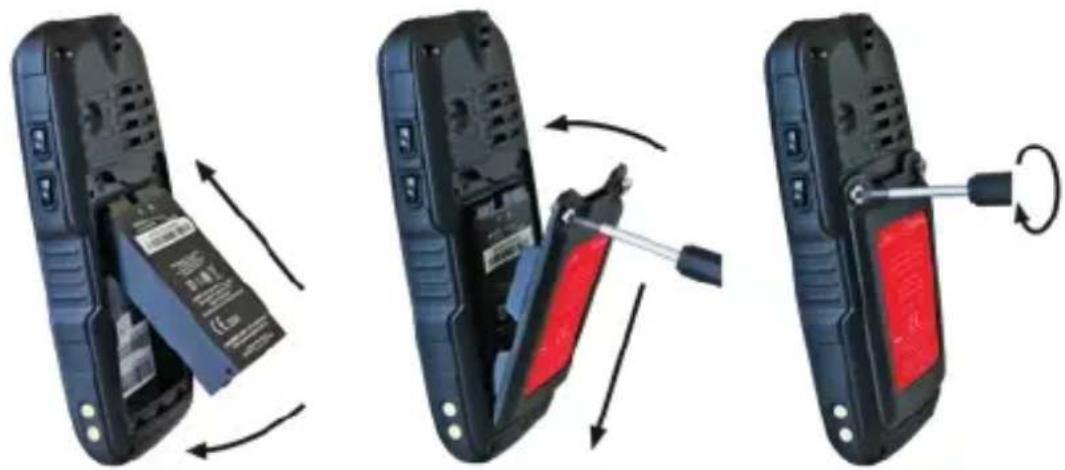

» Inserire la batteria nel vano batteria come illustrato in figura.
» Accertarsi che la batteria sia stata inserita correttamente e in modo sicuro.
» Montare il coperchio del vano batteria e avvitare le viti con l'apposito cacciavite in dotazione.

INSERIMENTO/RIMOZIONE DELLA SCHEDA SIM

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Per inserire o rimuovere la scheda SIM, aprire il dispositivo unicamente al di fuori delle aree a rischio di esplosione.

AVVISO

Un procedimento errato nell'inserimento o nella rimozione della scheda SIM può danneggiare il dispositivo e la scheda stessa. Spegnere il dispositivo prima di inserire o rimuovere una scheda SIM. Non inserire o rimuovere la scheda SIM mentre il dispositivo è in carica.

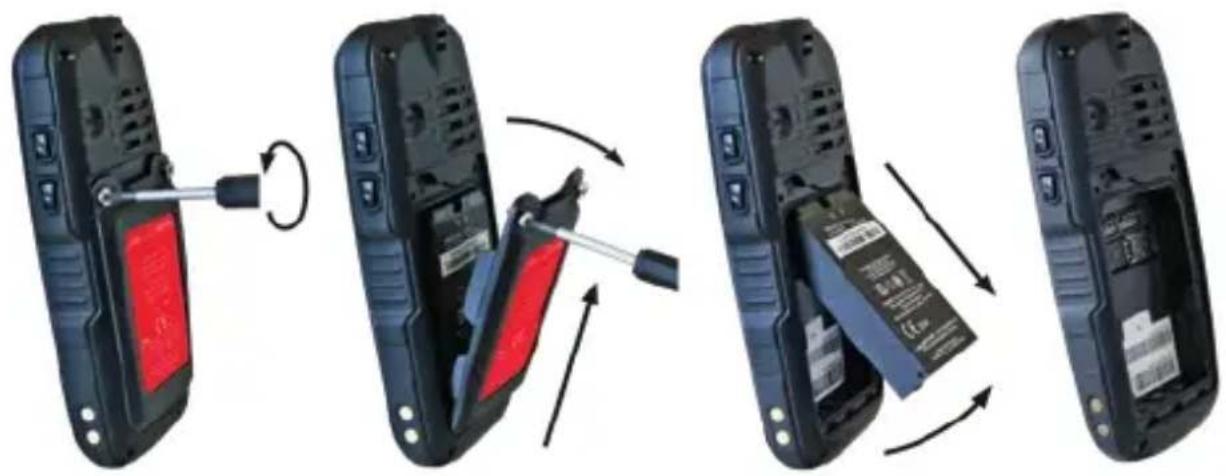

» Svitare le viti del vano batteria con l'apposito cacciavite in dotazione.
»Rimuovere il coperchio del vano batteria.
» Rimuovere la batteria dal vano batteria.
» Inserire la scheda SIM nell'apposito slot. Lo slot è contrassegnato con la dicitura "SIM".
»Reinstallare la batteria Vedere la sezione "Installazione della batteria".

CARICA

PERICOLO

L'esecuzione di una procedura errata nelle aree a rischio di esplosione presenta pericolo di morte o di lesioni gravi. Caricare il dispositivo unicamente al di fuori delle aree a rischio di esplosione. Non caricare il dispositivo in presenza di sostanze infiammabili.

AVVISO

Il caricamento errato può danneggiare il dispositivo. Durante la carica, tenere presente quanto segue:

» Caricare il dispositivo unicamente utilizzando il cavo Micro-USB i.safe PROTECTOR 1.0 in dotazione.
» Caricare il dispositivo esclusivamente a temperatura ambiente compresa tra +5 e +35 °C.
» Caricare il dispositivo solo in locali chiusi e asciutti.
» Non caricare il dispositivo in ambienti umidi o polverosi.

La confezione del dispositivo contiene un alimentatore e diversi adattatori per diversi paesi e un cavo Micro-USB i.safe PROTECTOR 1.0.

» Collegare il adattatori adatto per il paese in cui si utilizza il dispositivo alla alimentatore.
» Collegare il cavo Micro-USB i.safe PROTECTOR 1.0 alla alimentatore.
» Collegare il cavo Micro-USB i.safe PROTECTOR 1.0 all'interfaccia USB del dispositivo.

>ACCENSIONE/SPEGNIMENTO

» Tenere premuto il tasto di accensione/spegnimento per circa 3 secondi.
» Immettere il PIN del dispositivo o della SIM quando la finestra di dialogo del PIN del dispositivo o della SIM vengono visualizzati una volta acceso il dispositivo.
» Selezionare la voce di menu () se viene visualizzato il menu di spegnimento quando si spegne il dispositivo.

USO DEL DISPOSITIVO

» Quando si accende il dispositivo per la prima volta, seguire le istruzioni visualizzate sullo schermo.

Ulteriori informazioni sul funzionamento del dispositivo sono disponibili all'indirizzo www.isafe-mobile.com/en/support/service alla voce di menu "FAQ" (Domande frequenti).

COLLEGAMENTO DEGLI ACCESSORI APPROVATI

» Collegare al dispositivo esclusivamente accessori approvati da i.safe MOBILE GmbH. Gli accessori approvati da i.safe MOBILE sono disponibili all'indirizzo www.isafe-mobile.com/en/products.

Alla porta USB è possibile collegare solo accessori autorizzati.

INTERFACCIA USB

PERICOLO

L'uso improprio può causare morte o lesioni gravi. Utilizzare l'interfaccia USB esclusivamente fuori dalle aree a rischio di esplosione. Non aprire per nessun motivo il coperchio dell'interfaccia USB nelle aree a rischio di esplosione.

L'interfaccia USB è utilizzata per caricare il dispositivo e per il trasferimento dati.

» Collegare gli accessori approvati o altri dispositivi all'interfaccia USB esclusivamente utilizzando il cavo Micro-USB i.safe PROTECTOR 1.0.

CARICA DELLA BATTERIA

AVVERTENZA

Sostituire la batteria nel dispositivo con una batteria errata comporta il rischio di esplosione, che può a sua volta causare morte o lesioni gravi. Sostituire la batteria con una batteria sostitutiva approvata esclusivamente fuori dalle aree a rischio di esplosione. Le batterie sostitutive approvate sono disponibili sul sito www.isafe-mobile.com/en/products.

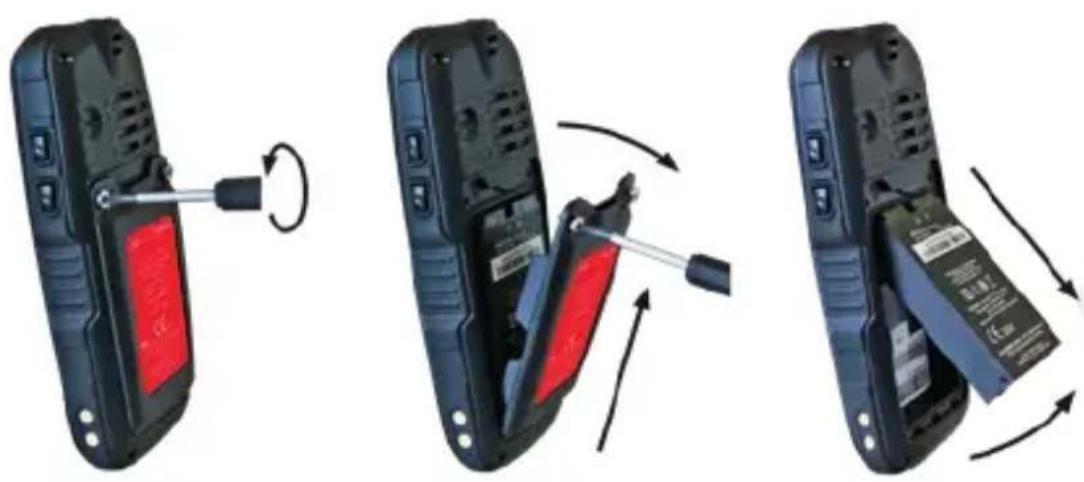

» Svitare le viti del vano batteria con l'apposito cacciavite in dotazione.

» Rimuovere il coperchio del vano batteria.

» Rimuovere la batteria dal vano batteria.

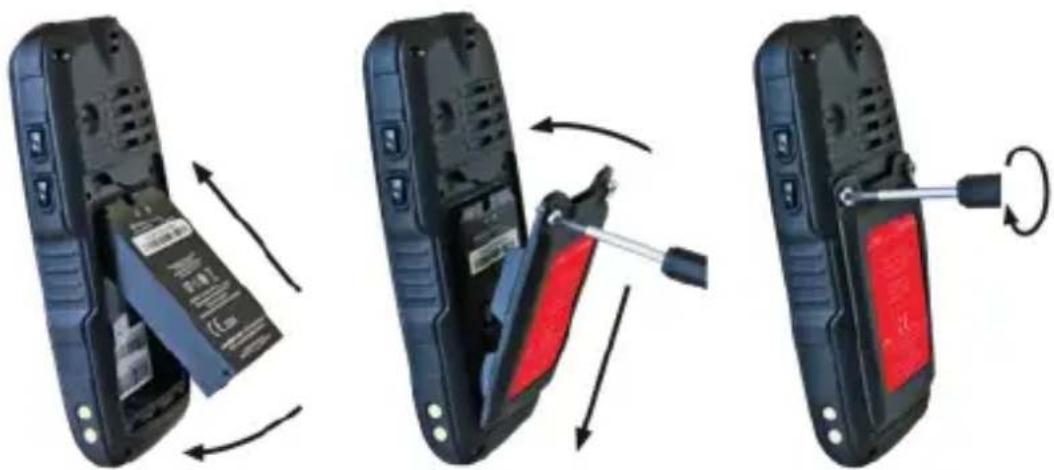

» Inserire una batteria sostitutiva autorizzata nel vano batteria.
» Accertarsi che la batteria sia stata inserita correttamente e in modo sicuro.
» Montare il coperchio del vano batteria e avvitare le viti con l'apposito cacciavite in dotazione.

> POSSIBILI ERRORI DEL DISPOSITIVO

Per consultare informazioni su possibili problemi del dispositivo e su come correggerli, accedere -a www.isafe-mobile.com/en/support/service alla voce al menù FAQ (Domande frequenti).

Per ulteriori domande, contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service.

MANUTENZIONE / RIPARAZIONE

Il dispositivo non presenta elementi riparabili dall'utente.

AVVERTENZA

Riparazioni errate presentano il rischio di esplosione o di incendio, che a loro volta possono causare morte o lesioni gravi. Non aprire il dispositivo e non eseguire personalmente le riparazioni.

» Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service se il dispositivo non presenta un funzionamento normale, se deve essere riparato o se è necessario un componente sostitutivo.

SPEDIZIONE DI RITORNO

Contattare il servizio di riparazione i.safe MOBILE all'indirizzo www.isafe-mobile.com/en/support/service.

PARTNER COMMERCIALI

Il nominativo dei partner commerciali specializzati responsabili per il vostro Paese è disponibile all'indirizzo www.isafe-mobile.com/en/contact.

PULIZIA

AVVISO

Una pulizia errata può danneggiare il dispositivo. Durante la pulizia, tenere presente quanto segue:

»Spegnere il dispositivo prima di iniziare la pulizia.
» Non eseguire la pulizia mentre il dispositivo è in carica.
» Non utilizzare agenti chimici per la pulizia.
» Pulire il dispositivo e l'adattatore di alimentazione con un panno antistatico morbido e umido.
» Pulire lo schermo regolarmente con un panno antistatico morbido.

CONSERVAZIONE

AVVISO

Una conservazione errata può danneggiare il dispositivo. Conservare il dispositivo a temperatura ambiente tra +5 e +35 °C e a un'umidità compresa tra il 10 e il 60 %.

>SMALTIMENTO

AVVISO

L'errato smaltimento di prodotti elettronici, batterie e materiale di imballaggio rappresenta un rischio per l'ambiente. Nella gestione dello smaltimento, tenere presente quanto segue:

» NON smaltire le batterie insieme ai rifiuti domestici.
» Conferire sempre i prodotti elettronici, le batterie e i materiali di imballaggio ai punti di raccolta preposti. In tal modo si contribuisce a impedire lo smaltimento incontrollato dei rifiuti e si promuove il riciclaggio dei materiali.

È possibile ottenere ulteriori informazioni dalle aziende regionali di smaltimento dei rifiuti, dall'autorità nazionale o dall'i.safe MOBILE Service Centre del proprio paese o della propria regione all'indirizzo www.isafe-mobile.com/en/support/service.

MARCHI

i.safe MOBILE e il logo i.safe MOBILE sono marchi di i.safe MOBILE GmbH.

Tutti gli altri marchi e copyright sono di proprietà dei rispettivi detentori.

NEDERLANDS

ZORG DAT U DE INSTRUCTIES LEEST EN BEGRIJPT

BESCHERM UZELF EN LEES DE BEDIENINGSHANDLEIDING
