使用説明書 IS120.1 i.safe Mobile

MAINTENANCE / RÉPARATION

> インストラクションを読んで理解してください

生命を守るために、操作マニュアルをお読みください

この操作マニュアルはデバイスIS120.1（モデルM120A01）に付属するものです。操作マニュアルには、デバイスの安全な使用に関する重要な情報が記載されています。

» デバイスを使用する前に、この操作マニュアルを注意深く読んでください。中でも、「安全性」のセクションと、警告記号 が付された警告の部分には、特に注意を払ってください。
»また、デバイスを使用する前に、安全手順をお読みください。安全手順はwww.isafe-mobile.com/en/support/downloadsに記載されています。
»この操作マニュアルは必要なときにいつでも参照できるようにしておいてください。最新の操作マニュアルは、www.isafe-mobile.com/en/support/downloadsから入手できます。
» デバイスとパッケージに記載されているすべての指示を遵守してください。
»地域の安全規制を遵守してください。

> 使用目的

IS120.1は、指令2014/34/EU、SI 2016 No. 1107, 1999/92/EC、IECExシステムなどに準拠したゾーン1/21および2/22の危険区域における産業用の通信機器です。

このデバイスを使用する際には、必ずこの操作マニュアルの指示に従ってください。それ以外の使用法は不適切とみなされ、死亡、重大な怪我、デバイスの損傷につながる可能性があります。製造者i.safe MOBILE GmbHは、不適切な使用から生じた損害に対していっさい責任を負いません。不適切な使用が行われた場合、保証は無効になります。

保証

保証条件はwww.isafe-mobile.com/en/support/serviceに記載されています。

EU/UK適合宣言

EU/UK適合宣言は、www.isafe-mobile.com/en/support/downloadsに記載されています。

EXマーキング

) ATEX:

II 2G Ex ib IIC T4 Gb

II 2D Ex ib IIIC T135°C Db

EUタイプ試験証明書：

EPS 21 ATEX 1 107 X

CE認定: 2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx認定: IECEx EPS 21.0040X

UKEX:

⑥ II 2G Ex ib IIC T4 Gb

II 2D Ex ib IIIC T135°C Db

CML 21UKEX21329X

UKCA 認定: 503

温度範囲:

-20°C ... +60°C (EN/IEC 60079-0)

-10°C ... +50°C (EN/IEC 62368-1)

製造元:

i.safe MOBILE GmbH

i Park Tauberfranken 10

97922 Lauda-Koenigshofen

Germany

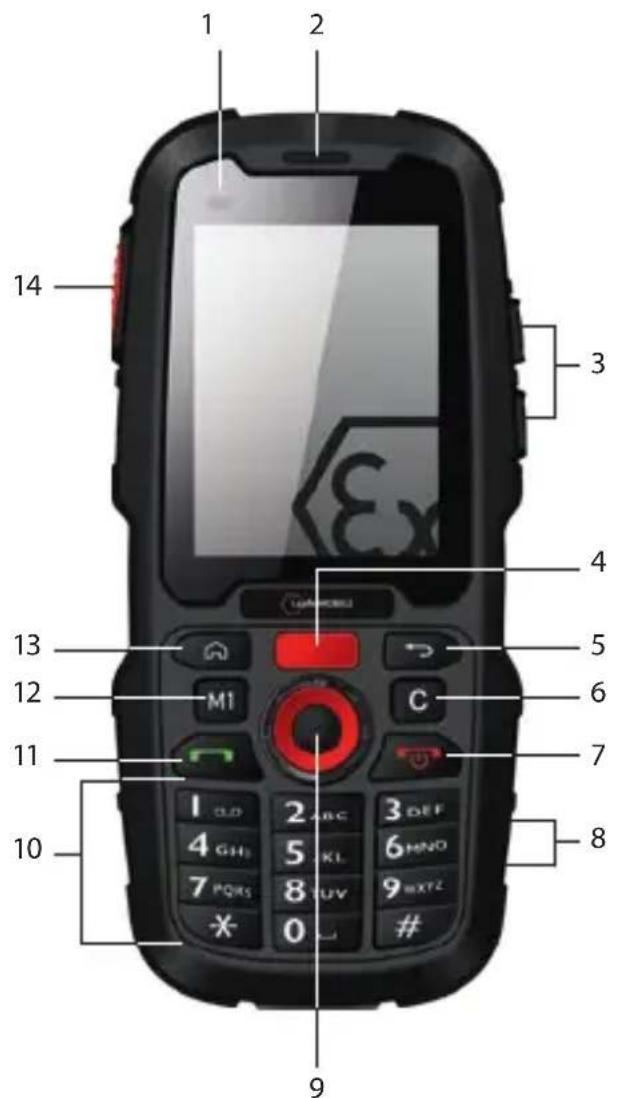

デバイスの概要と機能

1 2 3 4 5 6 7 8 9 10 11 12 13 14 M1 C 1 2 ABC 3 DEF 4 GH3 5 KL 6 MND 7 PQRS 8 UV 9 EXTZ * 0 #

15 16 17 18 19

1) センサー: 近接センサー、光センサー。

2> スピーカー

3> ラウドネスコントロール：音量を上げます/音量を下げます。

4> 機能キ (RED FUNCTION KEY): 別のアプリで使用されるオプションのキー。

5) 戻るキー: 前の画面に戻ります。

6) 削除ボタン：間違って入力された文字を削除します。

7> 電源キー: 長押しするとデバイスの電源をオン/オフします。短く押すとスタンバイモードをオン/オフします。

8> 充電接点

9> ナビゲーションリング + 確認キー

10> キーボード

11) 回答ボタン

12) 機能キー (M1): 別のアプリで使用されるオプションのキー。

13》ホームキー: メイン画面に切り替えます。

14 機能キ (SIDE KEY): 別のアプリで使用されるオプションのキー。

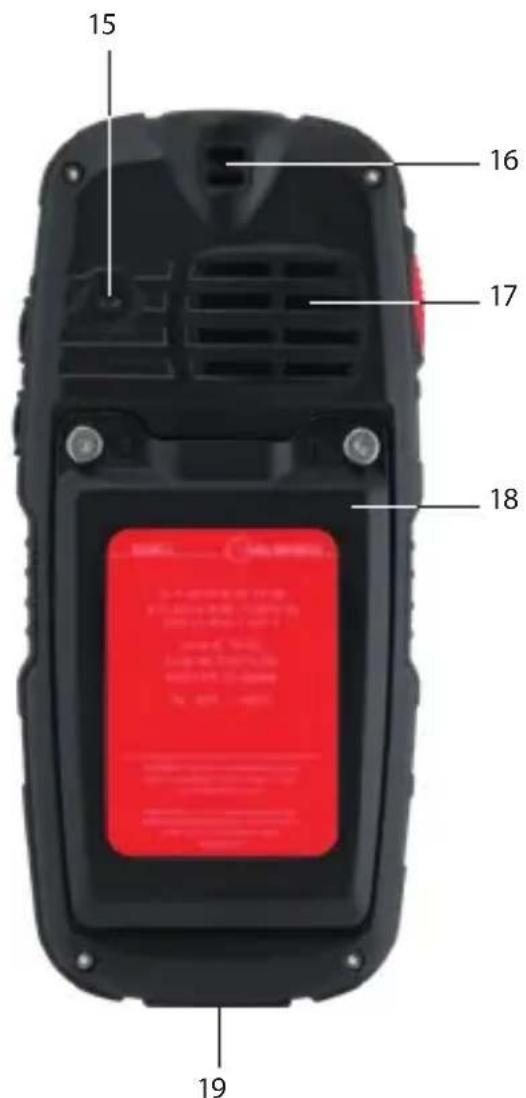

15> ノイズキャンセル：ノイズキャンセル機能付きマイク。

16> 目：ハンドストラップを取り付けるための目。

17> スピーカー：ハンズフリー機能用のスピーカー。

18》バッテリーソケット

19) USBインターフェース：i.safe PROTECTOR1.0のマイクロUSBケーブルを接続します。「充電」および「承認済みのアクセサリーの接続」のセクションも参照してください。

> 安全性

デバイスを使用する前に、この操作マニュアルの「安全性」のセクションを注意深く読んでください。これらの指示を守らないか理解していない場合、死亡、重大な怪我、デバイスの損傷につながる可能性があります。

ユーザー

このデバイスを使用できるのは、爆発の危険がある区域でのExデバイスの使用に関するトレーニングと認定を受け、この操作マニュアルを読んで理解したユーザーだけです。

爆発の危険がある区域での使用

危险

不適切な使用は、死亡または重大な怪我につながる可能性があります。

»このデバイスは、ゾーン1/21および2/22の爆発の危険がある区域内、または爆発の危険がある区域の外部のみで使用してください。
»爆発の危険がある区域にデバイスを持って入る前に、以下のことを確認してください。

• デバイスに接続されているのが承認済みのアクセサリーのみであること。「承認済みのアクセサリーの接続」のセクションを参照してください。
• デバイスの両半分の間に隙間がないこと。
• デバイスに損傷がないこと。
• デバイス上のすべてのラベルが読み取り可能であること。
• 電池室のネジがしっかり締まっていることを確認してください。

»爆発の危険がある区域でデバイスを使用する場合、「起きる可能性があるユーザーエラー」のセクションの指示を読み、それに従ってください。
》以下の場合、ただちにデバイスの電源をオフにし、すみやかに爆発の危険がある区域の外に出てください。

• デバイスが誤作動した場合。
• デバイスの筐体に損傷が生じた場合。
• デバイスに過大な負荷をかけた場合。
• デバイス上のラベルが読み取り不能になった場合。

爆発の危険がある区域の外部での使用

危险

不適切な使用は、死亡または重大な怪我につながる可能性があります。

» 使用が禁止されている場所でデバイスを使用しないでください。
»病院やその他の医療施設内ではデバイスの電源をオフにしてください。
» デバイスとペースメーカーや補聴器の間は、安全のため15 cm以上離してください。デバイスは、ペースメーカーや補聴器などの医療機器の動作に干渉する可能性があります。
»自動車の運転中にデバイスを使用する場合は、適用される法律に従ってください。
»「起きる可能性があるユーザーエラー」のセクションに記載されているユーザーエラーを起こさないようにしてください。
» デバイスの充電は「充電」のセクションに従って行ってください。

注記

正しくない方法で使用すると、デバイスを損傷する可能性があります。

»「承認済みのアクセサリーの接続」のセクションの記述に従って、isafeMOBILEによって承認されたアクセサリーだけを使用してください。
»デバイスとアダプターを、電磁調理器や電子レンジなどから発生する強い電磁界の中に置かないでください。
» ディスプレイに鋭利なものが当たらないようにしてください。

> 起きる可能性があるユーザーエラー

危险

不適切な使用は、死亡または重大な怪我につながる可能性があります。以下の指示を守ってください。

» デバイスの構造を変更しないでください。
» デバイスを高温になる場所に置かないでください。
» デバイスを強い紫外線に当てないでください。
» デバイスを大きい電荷が発生するプロセスに近づけないでください。
» デバイスを強い酸や塩基に触れさせないでください。

爆発の危険がある区域で作業する場合、以下のことに注意してください。

» デバイスのネジを緩めないでください。
» デバイスにアクセサリーを接続しないでください。
» インターフェースカバーを開けないでください。
» デバイスを充電しないでください。
» デバイスのカバーを開けないでください。
» デバイスを損傷しないでください。

> 桩包内容

デバイスのパッケージには以下のものが含まれます。

1 x IS120.1
1×バッテリー
1×クイックスタートマニュアル

1 x 安全手順書
1×ディスプレイ保護フィルム
1 x i.safe PROTECTOR 1.0 Micro USBケーブル
1×電源アダプタ ユニバーサル（電源ユニット、各種国別アダプタ）
1 x Torx ドライバー
1×ディスプレイクリーニングクロス

バッテリーの取り付け

危険

正しくないバッテリーをデバイスに取り付けると、爆発による死亡や重大な怪我につながる危険があります。必ず付属のバッテリーまたは承認済みの交換用バッテリーを使用し、デバイスへの取り付けは爆発の危険がある区域の外で行ってください。承認済みの交換用バッテリーは、Webサイトwww.isafe-mobile.com/en/productsに記載されています。

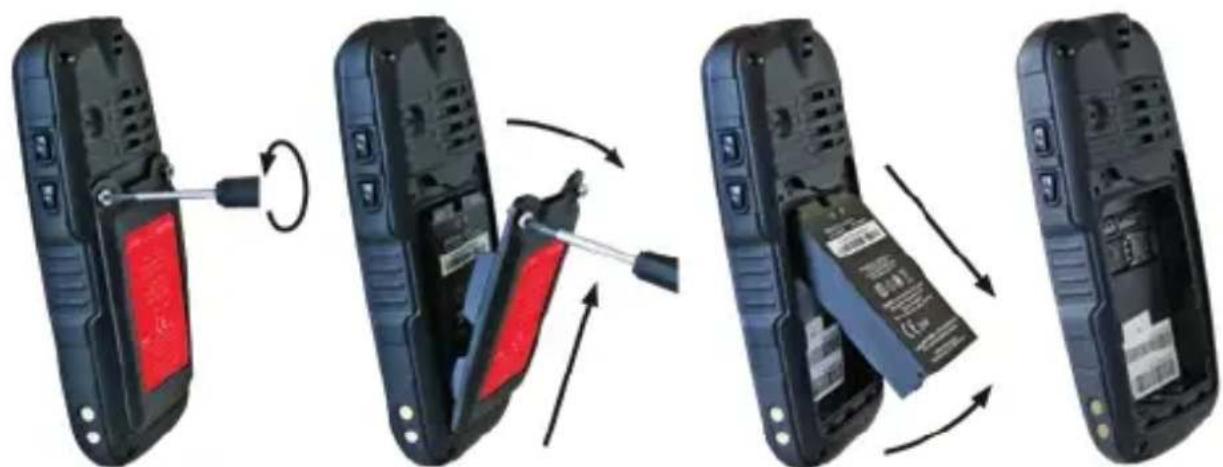

»バッテリーソケットのネジを付属のドライバーでゆるめます。
» バッテリーソケットのカバーを外します。

»バッテリーは図のようにバッテリーソケットに取り付けます。
»バッテリーが正しくしっかりと固定されていることを確認します。
»バッテリーソケットのカバーを取り付け、ネジを付属のドライバーを使用して手で締め付けます。

> SIMカードの挿入/取り出し

危险

爆発の危険がある区域で正しくない手順を実行すると、死亡または重大な怪我の危険が生じます。SIMカードの挿入または取り出しのためにデバイスのカバーを開ける際は、必ず爆発の危険がある区域の外で行ってください。

注記

SIMカードの挿入/取り出しの手順を正しく実行しないと、デバイスとSIMカードを損傷する可能性があります。SIMカードの挿入または取り出しの前に、デバイスの電源をオフにします。SIMカードの挿入または取り出しの間は、デバイスを充電しないでください。

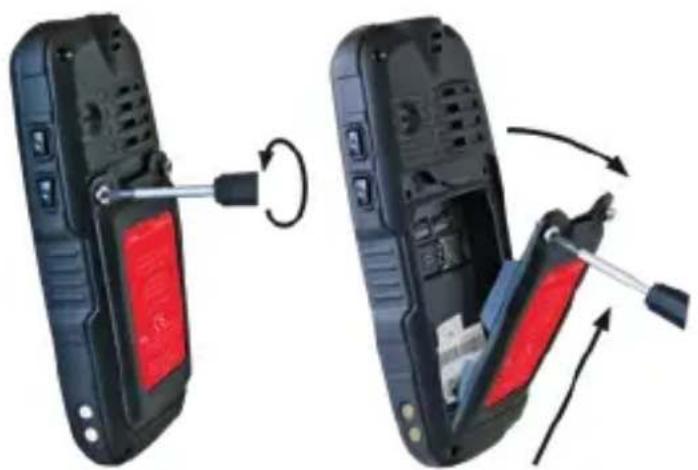

»バッテリーソケットのネジを付属のドライバーでゆるめます。
»バッテリーソケットのカバーを外します。
»バッテリーをバッテリーソケットから取り出します。
»SIMカードをスロットに挿入します。差込スロットには「SIM」と表記されています。

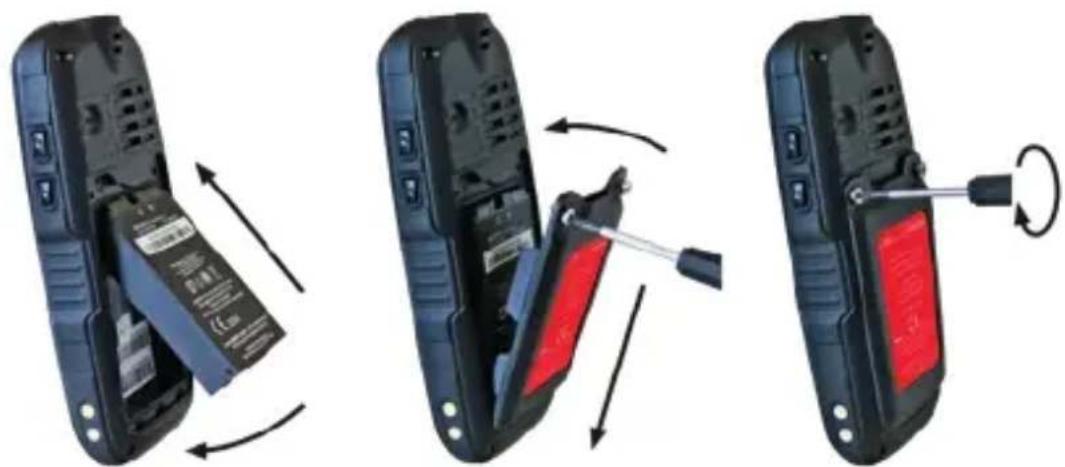

»バッテリーを再び取り付けます。「バッテリーの取り付け」のセクションを参照してください。

>充電

危险

爆発の危険がある区域で正しくない手順を実行すると、死亡または重大な怪我の危険が生じます。デバイスの充電は、必ず爆発の危険がある区域の外で行ってください。引火性物質の近くでデバイスを充電しないでください。

注記

正しくない方法で充電すると、デバイスを損傷する可能性があります。充電の際は以下のことに注意してください。

»付属のi.safePROTECTOR1.0マイクロUSBケーブルでのみデバイスを充電してください。
»デバイスの充電は、周囲温度が+5℃～+35℃（+41°F～+95°F）の環境で行ってください。
» デバイスは、屋内でのみ充電してください。
》ほこりや湿気の多い環境ではデバイスを充電しないでください。

デバイスのパッケージには、電源ユニット、さまざまな国固有の電源アダプター、i.safe PRO- TECTOR 1.0 MicroUSBケーブルが含まれています。

»お使いの国に対応する電源アダプターを電源に接続します。
»i.safe PROTECTOR 1.0 MicroUSBケーブルを電源に接続します。
»i.safe PROTECTOR 1.0 MicroUSBケーブルをデバイスのUSBインターフェースに接続します。

>電源のオン/オフ

» オン/オフキーを約3秒間押し続けます。
» 電源をオンにした後、デバイスまたはSIMのPINの入力ダイアログが表示されたら、デバイスまたはSIMのPINを入力します。
» 電源をオフにする際に、電源オフメニューが表示されたら、メニュー項目を選択します。

>デバイスの使用

》初めてデバイスの電源をオンにする際には、画面上の指示に従います。

デバイスの操作に関する詳細情報は、www.isafe-mobile.com/en/support/serviceのメニュー項目「FAQ」の下にあります。

承認済みのアクセサリーの接続

»デバイスには、i.safe MOBILEによって承認されたアクセサリーのみを接続してください。i.safe MOBILEによって承認されたアクセサリーは、www.isafe-mobile.com/en/productsに記載されています。

承認されたアクセサリをUSBインターフェースに接続することができます。

USBインターフェース

A 危險

不適切な使用は、死亡または重大な怪我につながる可能性があります。

USBインターフェースは、必ず爆発の危険がある区域の外で使用してください。

爆発の危険がある区域内では、USBインターフェースのカバーを絶対に開けないでください。

USBインターフェースは、充電とデータ転送に用いられます。

承認済みのアクセサリやその他のデバイスをUSBインターフェースに接続するには、必ずi.safePROTECTOR1.0マイクロUSBケーブルを使用してください。

バッテリーの交換

警告

デバイスのバッテリーを正しくないバッテリーに交換すると、爆発による死亡や重大な怪我につながる危険があります。交換には必ず承認済みの交換用バッテリーを使用し、交換作業は爆発の危険がある区域の外で行ってください。承認済みの交換用バッテリーは、Webサイト www.isafe-mobile.com/en/productsに記載されています。

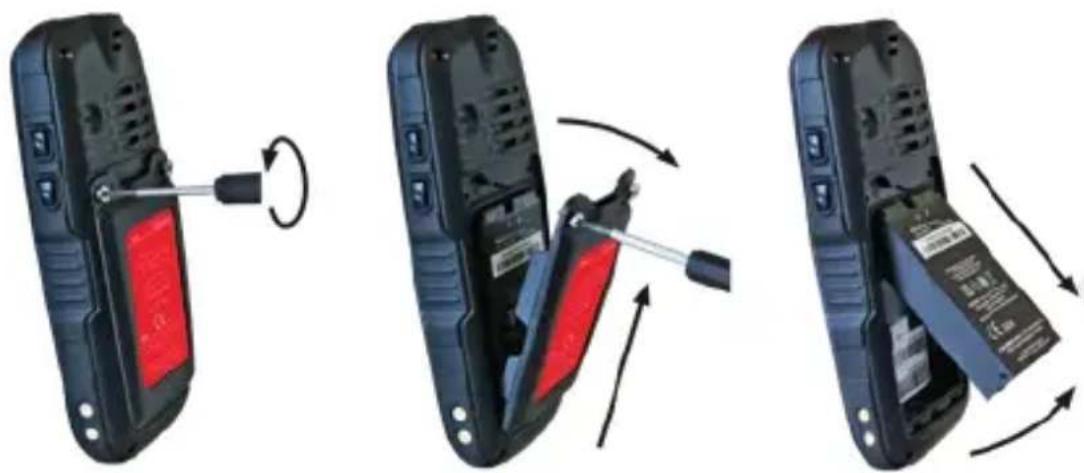

»バッテリーソケットのネジを付属のドライバーでゆるめます。

»バッテリーソケットのカバーを外します。

»バッテリーをバッテリーソケットから取り出します。

承認されたスペアバッテリーをバッテリーソケットに挿入します。
»バッテリーが正しくしっかりと固定されていることを確認します。
»バッテリーソケットのカバーを取り付け、ネジを付属のドライバーを使用して手で締め付けます。

>デバイスに起きる可能性がある問題

デバイスに起きる可能性がある問題とその修正方法に関する情報は、

www.isafe-mobile.com/en/support/serviceのメニュー項目「FAQ」の下にあります。

ご質問がある場合は、i.safe MOBILE修理サービス

( www.isafe-mobile.com/en/support/service ) までお問い合わせください。

メンテナンス/修理

デバイス自体には、ユーザーが修理できる部品はありません。

警告

不適切な修理を行うと、爆発や火災による死亡や重大な怪我をもたらす危険があります。ユーザー自身でデバイスのカバーを開けたり、修理を行ったりしないでください。

» デバイスが正常に動作しない場合、デバイスの修理が必要な場合、または交換用部品が必要な場合には、i.safe MOBILE修理サービス（www.isafe-mobile.com/en/support/service）までご連絡ください。

製品の返送

i.safe MOBILE修理サービス（www.isafe-mobile.com/en/support/service）までご連絡ください。

販売パートナー

お使いの国を担当する専門の販売パートナーについては、www.isafe-mobile.com/en/contactを参照してください。

》清掃

注記

正しくない方法で清掃すると、デバイスを損傷する可能性があります。清掃の際は以下のことに注意してください。

»清掃の前に、デバイスの電源をオフにします。
» 清掃中にデバイスを充電しないでください。
»化学洗剤は清掃に使用しないでください。
» デバイスとアダプターの清掃には、湿らせた清潔な静電気 防止クロスを使用します。
》ディスプレイ画面は、湿らせた静電気防止クロスで定期的に清掃します。

>保管

注記

正しくない方法で保管すると、デバイスを損傷する可能性があります。

デバイスは、温度が+5℃～+35℃（41°F～+95°F）、湿度が10%～60%の環境で保管してください。

リサイクル

注記

電子製品、バッテリー、梱包材料を不適切な方法で廃棄すると、環境に害を与える可能性があります。廃棄の際は以下のことに注意してください。

»バッテリーを家庭ゴミとして廃棄しないでください。

»電子製品、バッテリー、梱包材料は、必ず適切な集積所に廃棄してください。そうすることにより、管理されていない廃棄物処理を防止し、材料資源のリサイクルを促進することができます。

詳細情報については、地域の廃棄物処分会社、自治体窓口、またはお使いの国または地域担当のi.safe MOBILEサービスセンター（www.isafe-mobile.com/en/support/service）にお問い合わせください。

》商標

i.safe MOBILEおよびi.safe MOBILEの口ゴはi.safe MOBILE GmbHの登録商標です。

その他のすべての商標は、該当する所有者の財産です。
