KÄYTTÖOHJE IS120.1 i.safe Mobile

Tämä käyttöohje on laitteen IS120.1 (malli M120A01) osa. Käyttöohje sisältää tärkeitä tietoja laitteen turvallisesta käytöstä.

» Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä. Kiinnitä erityistä huomiota Turvallisuus-lukuun sekä varoitussymbolilla merkittyihin varoituksiin.
» Lue myös turvallisuusohjeet ennen laitteen käyttöä. Ne löytyvät osoitteesta www.isafe-mobile.com/en/support/downloads.
»Varmista, että tämä käyttöohje on saatavillasi aina tarvittaessa. Käyttöohjeen uusin version on aina saatavana osoitteessa www.isafe-mobile.com/en/support/downloads.
» Noudata kaikkia laitteeseen ja sen pakkaukseen merkittyjä ohjeita.
» Noudata paikallisia turvallisuusmääräyksiä.

KÄYTTÖTARKOITUS

IS120.1 on viestintälaite teollisuuskäyttöön vyöhykkeiden 1/21 ja 2/22 räjähdysvaarallisissa tiloissa. Se täyttää muun muassa direktiivien 2014/34/EU, ja SI 2016 No. 1107, 1999/92/EC sekä IECEx-järjestelmän vaatimukset.

Käytä laitetta ainoastaan tässä käyttöohjeessa kuvatulla tavalla. Kaikki muu käyttö on käyttötarkoituksen vastaista, ja se voi aiheuttaa kuoleman, vakavia vammoja tai laitevaurioita.

Valmistaja i.safe MOBILE GmbH ei vastaa vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä. Käyttötarkoituksen vastainen käyttö johtaa takuun raukeamiseen.

TAKUU

Takuuehdot ovat luettavissa osoitteessa

EU/UK-vaatimustenmukaisuusvakuutus on nähtävillä osoitteessa www.isafe-mobile.com/en/support/downloads.

EX-MERKINNÄT

> ATEX:

④ II 2G Ex ib IIC T4 Gb
⑤ II 2D Ex ib IIIC T135°C Db

EU-tyyppitarkastustodistus:

EPS 21 ATEX 1 107 X

CE-merkintä: 2004

IECEx:

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx-sertifikaatti: IECEx EPS 21.0040X

UKEX:

II 2G Ex ib IIC T4 Gb
II 2D Ex ib IIIC T135°C Db

CML 21UKEX21329X

UKCA-merkintä: 503

Lämpötila-alue:

-20°C ... +60°C (EN/IEC 60079-0)
-10°C ... +50°C (EN/IEC 62368-1)

> Valmistaja:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Saksa

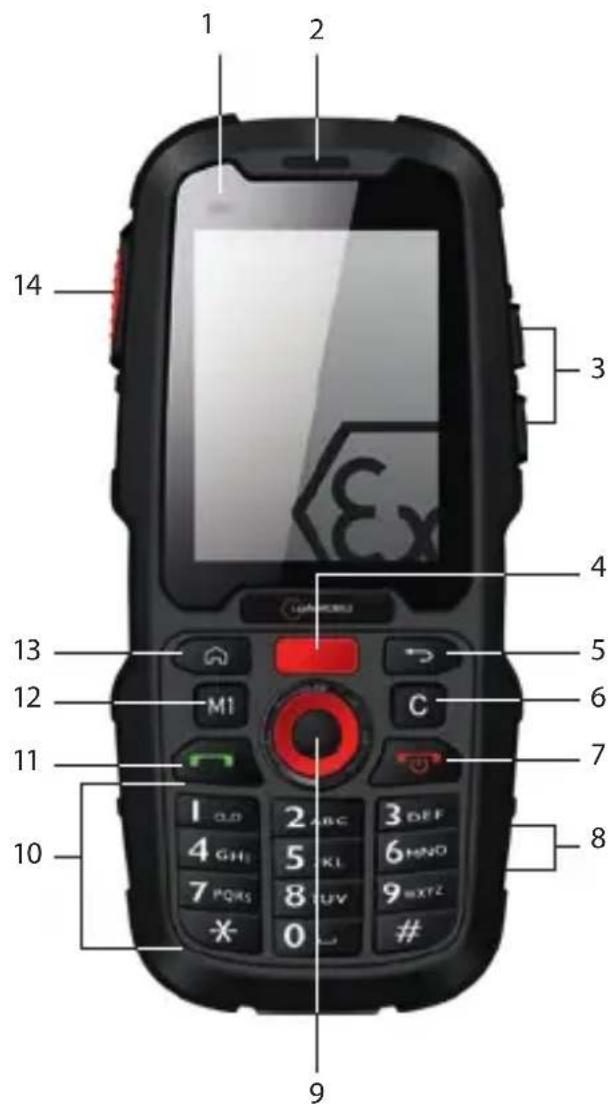

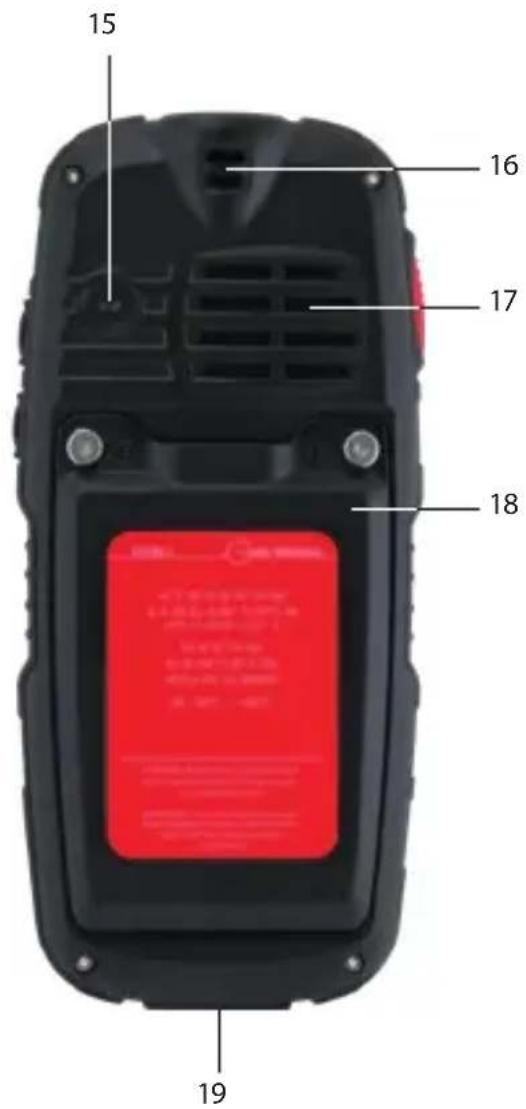

LAITTEEN YLEISKUVA JA TOIMINNOT

1 2 3 4 5 6 7 8 9 10 11 12 13 14 M1 C 1 2 ABC 3 DEF 4 GHI 5 KI 6 HNO 7 PQRS 8 UV 9 EXT2 # #

15 16 17 18 19

1) ANTURIT: Läheisyysanturi, valoisuusanturi

2 KAIUTIN

3) ÄÄNENVOIMAKKUUSSÄÄDIN: Äänenvoimakkuuden suurentaminen ja pienentäminen

4) TOIMINTOPAINIKE (RED FUNCTION KEY): Lisäpainike eri sovellusten käyttöön

5> PALUUPAINIKE: Edelliseen näyttöön palaaminen

6) POISTOPAINIKE: Virheellisten syötettyjen merkkien poistaminen

7) VIRTAPAINIKE: Pitkä painallus kytkee laitteen päälle tai pois päältä. Lyhyt painallus kytkee valmiustilan päälle tai pois päältä

8) LATAUSKONTAKTIT

9) NAVIGOINTIRENGAS+VAHVISTUSPAINIKE

10 >NÄPPÄIMISTÖ

11 >VASTAA-PAINIKE

12> TOIMINTOPAINIKE (M1): Lisäpainike eri sovellusten käyttöön

13> ALOITUSNÄYTTÖPAINIKE: Aloitusnäyttöön siirtyminen

14) TOIMINTOPAINIKE (SIDE KEY): Lisäpainike eri sovellusten käyttöön

15) MELUNVAIMENNUS: Melua vaimentava mikrofoni

16) SILMÄ: Silmukka hihnan kiinnittämiseen

17> KAIUTIN: Hands free -toiminnon kaiutin

18>AKKUKOTELO

19> USB-LIITÄNTÄ: i.safe PROTECTOR 1.0-mikro-USB-kaapeli tai muiden laitteiden liittäminen. Lisätietoja on Lataus- ja Hyväksyttyjen lisälaitteiden liittäminen -luvuissa.

TURVALLISUUS

Lue käyttöohjeen Turvallisuus-luku huolellisesti ennen laitteen käyttöä. Jos et noudatanäitä ohjeita tai ymmärrä niitä, se voi aiheuttaa kuoleman, vakavia vammoja tai laitevaurioita.

KÄYTTÄJÄT

Laitetta saavat käyttää ainoastaan koulutetut käyttäjät, jotka ovat perehtyneet Ex-laitteiden käyttöön räjähdysvaarallisissa tiloissa sekä lukeneet tämän käyttöohjeen ja ymmärtäneet sen sisällön.

KÄYTTÖ RÄJÄHDYSVAARALLISISSA TILOISSA

VAARA

Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja!

» Laitetta saa käyttää ainoastaan vyöhykkeiden 1/21 ja 2/22räjähdysvaarallisissa tiloissa sekä räjähdysvaarallisten tilojen ulkopuolella.
» Ennen kuin viet laitteen räjähdysvaaralliseen tilaan, varmista seuraavat seikat:

• laitteeseen on liitettynä ainoastaan hyväksyttyjä lisävarusteita, ks. Hyväksyttyjen lisälaitteiden liittäminen -luku
• laitteen puoliskojen välissä ei näy rakoa
  • laite ei ole vaurioitunut
• kaikki laitteeseen kiinnitetyt merkinnät ovat luettavissa
• varmista, että paristolokero on ruuvattu tiukasti kiinni.

» Jos käytät laitetta räjähdysvaarallisessa tilassa, lue Mahdolliset käyttövirheet -luku ja noudata siinä annettavia ohjeita.
» Kytke laite välittömästi pois päältä ja poistu räjähdysvaarallisesta tilasta viipymättä, jos

• laitteessa esiintyy toimintahäiriöitä
• laitteen kotelo vaurioituu
• laitteeseen kohdistuu liiallista kuormitusta
• laitteeseen kiinnitetyt merkinnät eivät enää ole luettavissa.

KÄYTTÖ RÄJÄHDYSVAARALLISTEN TILOJEN ULKOPUOLELLA

VAARA

Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja!

» Älä käytä laitetta tiloissa tai paikoissa, missä se on kielletty.
» Kytke laite pois päältä sairaaloissa ja muissa terveydenhuollon tiloissa.
» Pidä aina vähintään 15 cm:n turvaetäisyys laitteen ja sydämentahdistimen tai kuulolaitteen välillä. Laite voi vaikuttaa lääkinnällisten laitteiden, kuten sydämentahdistinten ja kuulolaitteiden, toimintaan.
» Jos käytät laitetta moottoriajoneuvoa kuljettaessasi, noudata kansallista lainsäädäntöä.
» Varmistu siitä, että vältät Mahdolliset käyttövirheet -luvussa kuvattavat käyttäjän tekemät virheet.
» Lataa laitetta ainoastaan Lataus-luvussa kuvatulla tavalla.

HUOMIO

Epäasianmukainen käyttö voi vaurioittaa laitetta.

» Käytä ainoastaan i.safe MOBILE GmbH:n hyväksymiä lisävarusteita Hyväksyttyjen lisälaitteiden liittäminen -luvussa kuvatulla tavalla.
» Suojaa laitetta ja sovitinta voimakkailta sähkömagneettisilta kentiltä, joita esimerkiksi induktioliesi tai mikroaaltouuni voiyat synnyttää.
» Älä koske laitteen näyttöön terävillä esineillä.

MAHDOLLISET KÄYTTÖVIRHEET

VAARA

Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! Noudata seuraavia ohjeita:

» Älä tee laitteeseen rakenteellisia muutoksia.
» Älä altista laitetta korkeille lämpötiloille.
» Älä altista laitetta voimakkaalle UV-säteilylle.
» Älä altista laitetta prosesseille, joissa esiintyv voimakkaita sähkövarauksia.
» Älä altista laitetta svövyttäville hapoille tai emäksille.

Räjähdysvaarallisissa tiloissa työskennellessäsi noudata myös seuraavia ohjeita:

» Älä löysennä laitteen ruuveja.
» Älä liitä laitteeseen mitään lisälaitteita.
» Älä ayaa tai poista laitteen liitäntöien suojiuksia.
» Älä laitaa laitetta.
» Älä avaa laitetta.
» Älä vaurioita laitetta.

TOIMITUSSISÄLTÖ

Laitepakkaus sisältää seuraavat osat:

1 × IS120.1
1 x akku
1 x pikaohje
1 x turvallisuusohjeet
1 x näytön suojakalvo
1 x i.safe PROTECTOR 1.0 -mikro-USB-kaapeli
1 x yleisvirtalähde (virtalähde ja useita maakohtaisia sovittimia)
1 x Torx-ruuvintaltta
1 x näytön puhdistusliina

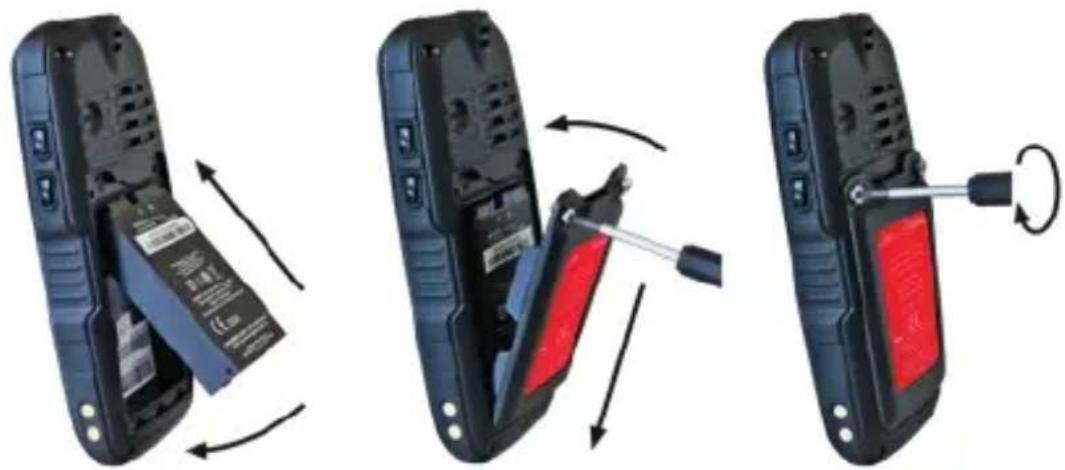

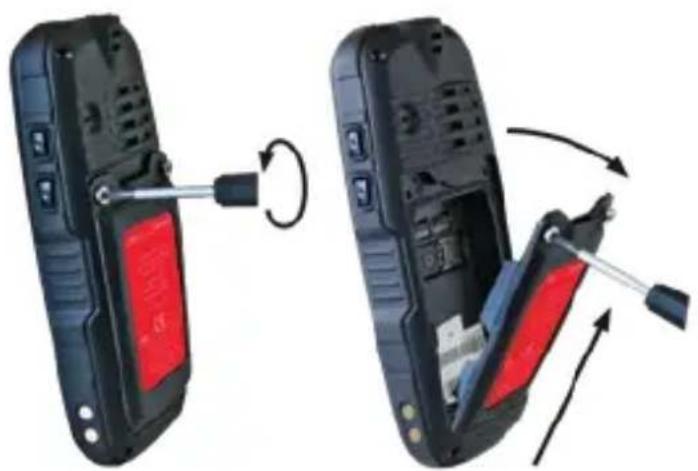

AKUN ASENTAMINEN

VAARA

Väärän akun asentaminen laitteeseen aiheuttaa räjähdysvaaran. Räjähdys voi aiheuttaa kuo- leman tai vakavia vammoja! Laitteeseen saa asentaa ainoastaan toimitukseen sisältyvän akun tai hyväksytyn vaihtoakun ja ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Hyväksytyt vaihtoakut ilmenevät osoitteesta www.isafe-mobile.com/en/products.

» Avaa akkukotelon ruuvit toimitukseen sisältyvällä ruuvitaltalla.
» Poista akkukotelon kansi.

» Laita akku akkukoteloon kuvan mukaisesti.
» Tarkista, että akku on laitettu paikalleen oikeassa asennossa ja huolellisesti.
» Asenna akkukotelon kansi ja kiristä ruuvit toimitukseen sisältyvällä ruuvitaltalla käsikireyteen.

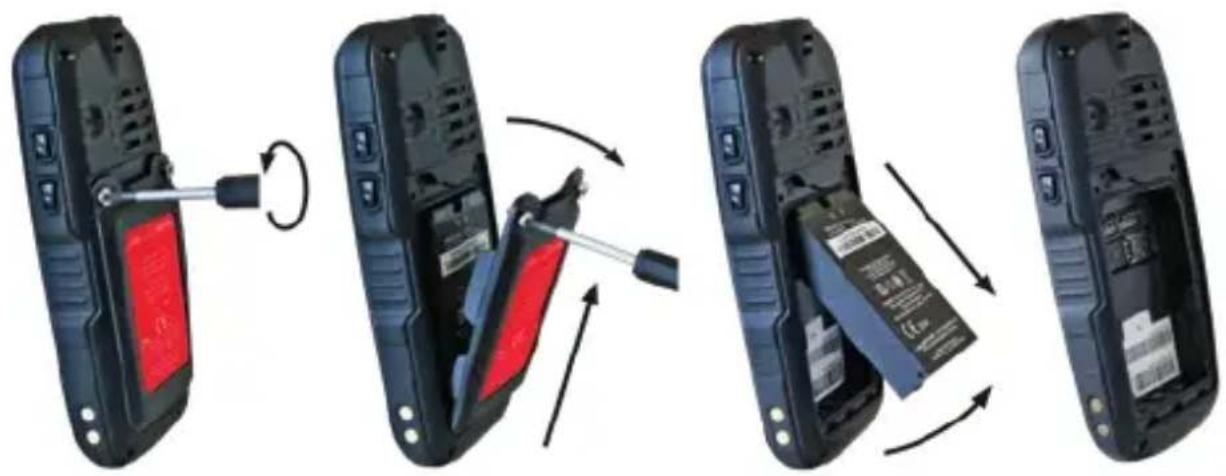

SIM-KORTIN PAIKALLEEN LAITTAMINEN JA POISTAMINEN

VAARA

Virheellinen toiminta räjähdysvaarallisissa tiloissa aiheuttaa kuolemanvaaran ja vakavien vammojen vaaran! Laitteen saa avata ainoastaan räjähdysvaarallisten tilojen ulkopuolella SIM-kortin paikalleen laittamista tai poistamista varten.

HUOMIO

Virheellinen toiminta SIM-kortin paikalleen laittamisessa tai poistamisessa voi vaurioittaa laitetta ja SIM-korttia. Kytke laite pois päältä ennen SIM-kortin paikalleen laittamista tai poistamista. Laitetta ei saa ladata samalla, kun SIM-korttia laitetaan paikalleen tai poistetaan.

» Avaa akkukotelon ruuvit toimitukseen sisältyvällä ruuvitaltalla.
» Poista akkukotelon kansi.
» Poista akku akkukotelosta.
» Laita SIM-kortti sille varattuun paikkaan. Korttipaikassa on SIM-merkintä
» Laita akku takaisin paikalleen. Ks. Akun asentaminen -luku.

LATAAMINEN

VAARA

Virheellinen toiminta räjähdysvaarallisissa tiloissa aiheuttaa kuolemanvaaran ja vakavien vammojen vaaran! Lataa laitetta ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Älä laitaa laitetta herkästi syttyvien aineiden läheisyydessä.

HUOMIO

Virheellinen lataaminen voi vaurioittaa laitetta. Noudata seuraavia ohjeita lataamisen yhteydessä:

» Käytä lataamiseen ainoastaan toimitukseen sisältyvää i.safe PROTECTOR 1.0 - mikro-USB-kaapeli.
» Laitetta saa ladata ainoastaan +5 ... +35 °C:n ympäristön lämpötilassa (+41 ... +95 °F).
» Lataa laitetta vain kuivissa sisätiloissa.
» Älä laitaa laitetta kosteassa tai pölyisessä ympäristössä.

Laitteen toimitukseen sisältyy virtalähde, useita maakohtaisia sovittimia ja i.safe PROTECTOR 1.0 -mikro-USB-kaapeli .

» Liitä maassasi sopiva sovitin virtalähteeseen.
» Liitä virtalähteeseen i.safe PROTECTOR 1.0 -mikro-USB-kaapeli .
» Liitä i.safe PROTECTOR 1.0 -mikro-USB-kaapeli laitteen USB-liitäntään.

KYTKEMINEN PÄÄLLE JA POIS PÄÄLTÄ

» Paina virtapainiketta noin 3 sekuntia.
» Syötä laitteen tai SIM-kortin PIN-koodi, kun sitä pyydetään laitteen näytössä laitteen päälle kytkeytymisen jälkeen.
» Valitse ()-valikkokohta, jos virran katkaisuvalikko tulee näkyviin kytkettäessä laitetta pois päältä.

> LAITTEEN KÄYTTÄMINEN

» Kun kytket laitteen päälle ensimmäisen kerran, noudata näytöllä annettavia ohjeita. Lisätietoja laitteen käytöstä on saatavana osoitteesta www.isafe-mobile.com/en/support/service sivulta FAQ.

HYVÄKSYTTYJEN LISÄLAITTEIDEN LIITTÄMINEN

» Liitä laitteeseen ainoastaan i.safe MOBILE GmbH:n hyväksymiä lisävarusteita. Luettelo i.safe MOBILEn hyväksymistä lisälaitteista on osoitteessa www.isafe-mobile.com/en/products.

USB-liitäntään voi liittää hyväksyttyjä tarvikkeita.

USB-LIITÄNTÄ

VAARA

Käyttötarkoituksen vastainen käyttö voi aiheuttaa kuoleman tai vakavia vammoja! USB-liitäntää saa käyttää ainoastaan räjähdysvaarallisten tilojen ulkopuolella. USB-liitännän suojusta ei missään tapauksessa saa avata räjähdysvaarallisissa tiloissa.

USB-liitäntää käytetään laitteen lataamiseen ja tiedonsiirtoon.

» Hyväksyttyjä lisälaitteita ja muita laitteita saa liittää USB-liitäntään ainoastaan i.safe PROTECTOR 1.0 -mikro-USB-kaapeli .

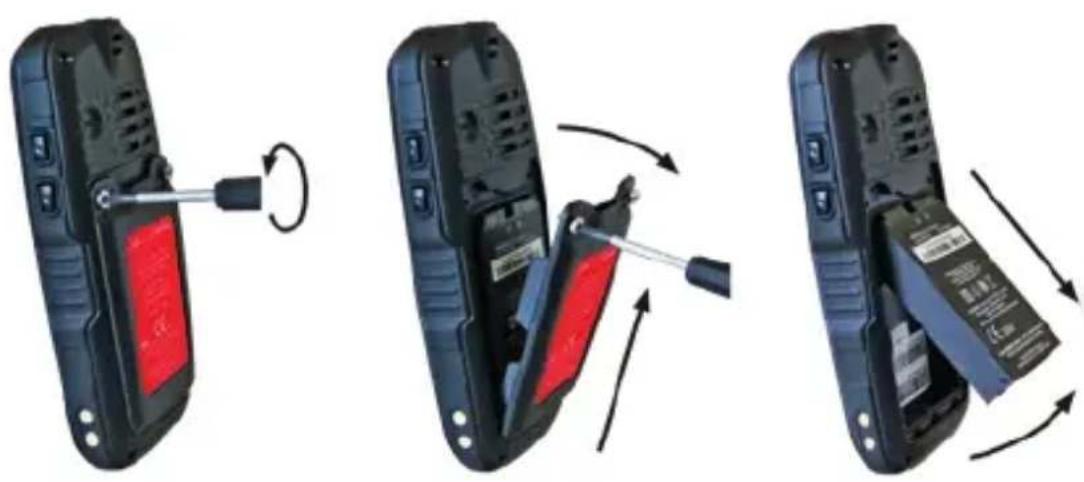

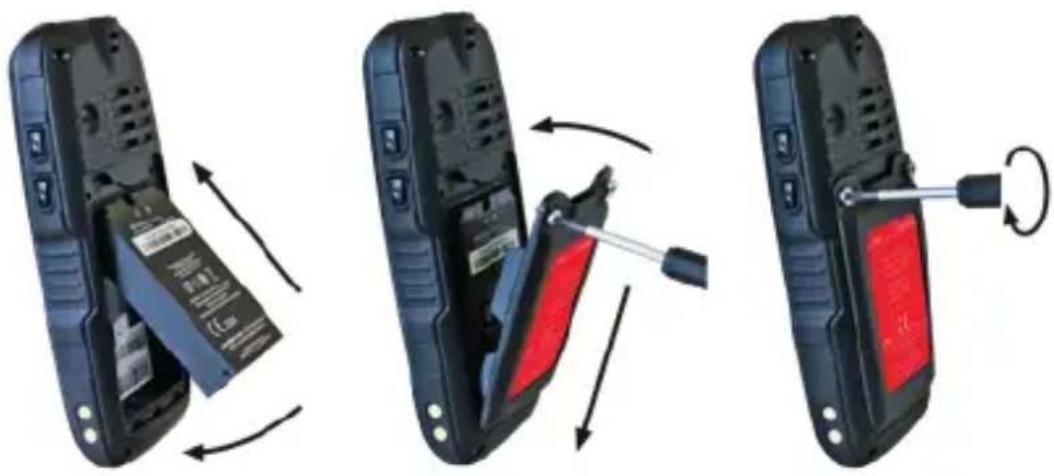

AKUN VAIHTAMINEN

VAROITUS

Väärän akun vaihtaminen laitteeseen edellisen tilalle aiheuttaa räjähdysvaaran. Räjähdys voi aiheuttaa kuoleman tai vakavia vammoja! Laitteeseen saa vaihtaa ainoastaan hyväksytyn vaihtoakun ja ainoastaan räjähdysvaarallisten tilojen ulkopuolella. Hyväksytyt vaihtoakut ilmenevät osoitteesta www.isafe-mobile.com/en/products.

» Avaa akkukotelon ruuvit toimitukseen sisältyvällä ruuvitaltalla.
» Poista akkukotelon kansi.
» Poista akku akkukotelosta.

» Laita hyväksytty vaihtoakku akkukoteloon.
» Tarkista, että akku on laitettu paikalleen oikeassa asennossa ja huolellisesti.
» Asenna akkukotelon kansi ja kiristä ruuvit toimitukseen sisältyvällä ruuvitaltalla käsikireyteen.

MAHDOLLISIA LAITEONGELMIA

Lisätietoja laitteen mahdollisista ongelmista ja niiden poistamisesta on saatavana osoitteesta www.isafe-mobile.com/en/support/service sivulta FAQ.

Jos sinulla on kysyttävää, ota yhteyttä i.safe MOBILEn korjauspalveluun, jonka yhteystiedot löytyvät osoitteesta www.isafe-mobile.com/en/support/service.

>HUOLTO JA KORJAUKSET

Itse laitteessa ei huollettavia osia.

VAROITUS

Epäasianmukainen korjaaminen aiheuttaa räjähdys- ja tulipalovaaran, ja seurauksena voi olla kuolema tai vakavia vammoja! Älä avaa laitetta tai korjaa sitä itse.

» Jos laite ei toimi normaalisti tai siihen tarvitaan varaosia, ota yhteys i.safe MOBILEn korjauspalveluun osoitteesta www.isafe-mobile.com/en/support/service löytyvien yhteystietojen avulla.

TUOTEPALAUTUKSET

Ota yhteys i.safe MOBILEn korjauspalveluun osoitteesta www.isafe-mobile.com/en/support/service löytyvien yhteystietojen avulla.

JÄLLEENMYYJÄT

Maakohtaisten erikoistuneiden jälleenmyyjien yhteystiedot löydät osoitteesta www.isafe-mobile.com/en/contact.

PUHDISTAMINEN

HUOMIO

Virheellinen puhdistaminen voi vaurioittaa laitetta. Noudata seuraavia ohjeita puhdistamisen yhteydessä:

» Kytke laite pois päältä ennen sen puhdistamista.
» Älä laitaa laitetta puhdistamisen aikana.
» Älä käytä puhdistamiseen kemikaaleja.
» Puhdista laite ja Yleisvirtalähde, kostutetulla antistaattisella liinalla.
» Puhdista näyttö säännöllisesti pehmeällä antistaattisella liinalla.

VARASTOINTI

HUOMIO

Virheellinen varastointi voi vaurioittaa laitetta. Laite on varastoitava +5 ... +35 °C:n (+41 ... +95 °F) ympäristön lämpötilassa ja 10–60 prosentin ilmankosteedessa.

> KIERRÄTTÄMINEN

HUOMIO

Elektroniikkalaitteiden, akkujen, paristojen ja pakkausmateriaalien epäasianmukainen hävittäminen aiheuttaa vaaraa ympäristölle. Noudata seuraavia ohjeita laitteen ja sen osien hävittämisen yhteydessä:

» ÄLÄ hävitä akkuja sekajätteen mukana.
» Hävitä elektroniikkalaitteet, akut, paristot ja pakkausmateriaalit aina toimittamalla ne asianmukaiseen keräyspisteeseen. Näin voit estää jätteiden hallitsemattoman hävittämisen ja edistää materiaalien kierrätystä.

Lisätietoja aiheesta on saatavana paikallisilta jätehuoltoyrityksiltä, viranomaisilta ja oman maasi tai alueesi i.safe MOBILE -palvelukeskukselta, jonka yhteystiedot ovat osoitteessa www.isafe-mobile.com/en/support/service.

TAVARAMERKIT

i.safe MOBILE ja i.safe MOBILE -logo ovat i.safe MOBILE GmbH:n rekisteröimiä tavaramerkkejä. Kaikki muut tavaramerkit ja tekijänoikeudet ovat haltijoidensa omaisuutta.
