GEBRUIKSAANWIJZING IS540.M1 i.safe Mobile

Deze bedieningshandleiding is onderdeel van het apparaat IS540.M1 (model M540A01). De bedieningshandleiding bevat belangrijke informatie over veilig gebruik van het apparaat.

» Voordat u het apparaat gebruikt, leest u deze bedieningshandleiding aandachtig door en let u vooral op het gedeelte "Veiligheid" en de waarschuwingen die zijn gemarkeerd met het waarschuwingssymbool.
» Lees ook de veiligheidsinstructies door voordat u het apparaat gaat gebruiken. Deze vindt u op www.isafe-mobile.com/en/support/downloads
» Zorg dat u toegang hebt tot deze bedieningshandleiding wanneer u deze nodig hebt. U vindt de huidige bedieningshandleiding op www.isafe-mobile.com/en/support/downloads
» Volg alle instructies op die staan vermeld op het apparaat en op de verpakking.
» Volg alle lokale veiligheidsvoorschriften op.

BEOOGD GEBRUIK

De IS540.M1 is een communicatieapparaat met internetfunctionaliteit voor industrieel gebruik in explosiegevaarlijke gebieden van zone 1, 21, 2, 22, M1 en M2, in overeenstemming met onder andere de richtlijnen 2014/34/EU, 1999/92/EC en het IECEx-systeem.

Gebruik het apparaat alleen zoals is beschreven in deze bedieningshandleiding. Elk ander gebruik wordt beschouwd als onjuist en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

De fabrikant, i.safe MOBILE GmbH, aanvaardt geen aansprakelijkheid voor schade als gevolg van onjuist gebruik. De garantie vervalt bij onjuist gebruik.

GARANTIE

U vindt de garantievoorwaarden op www.isafe-mobile.com/en/support/service

Voor eventuele schade als gevolg van computervirussen die u downloadt tijdens het gebruik van de internetfuncties ligt de verantwoordelijkheid bij u. Er is geen recht op regres jegens i.safe MOBILE GmbH.

EU-CONFORMITEITSVERKLARING

U vindt de EU-verklaring van conformiteit op

U vindt de FCC/IC-verklaring op

Verklaring van EU-typeonderzoek:

EPS 23 ATEX 1 012 X

CE-keurmerk: 2004

>IECEx:

Ex ia I Ma

Ex ib IIC T4 Gb

Ex ib IIIC T135°C Db

IECEx-certificaat: IECEx EPS 23.0002X

> Temperatuurbereik:

-20°C ... +55°C (EN/IEC 60079-0)

-10°C ... +55°C (EN/IEC 62368-1)

> Vervaardigd door:

i.safe MOBILE GmbH

i_Park Tauberfranken 10

97922 Lauda-Koenigshofen

Duitsland

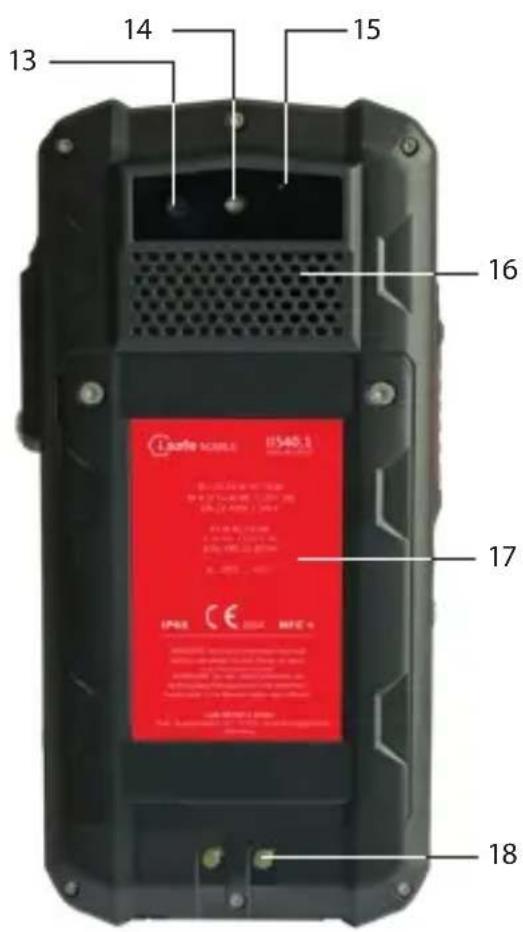

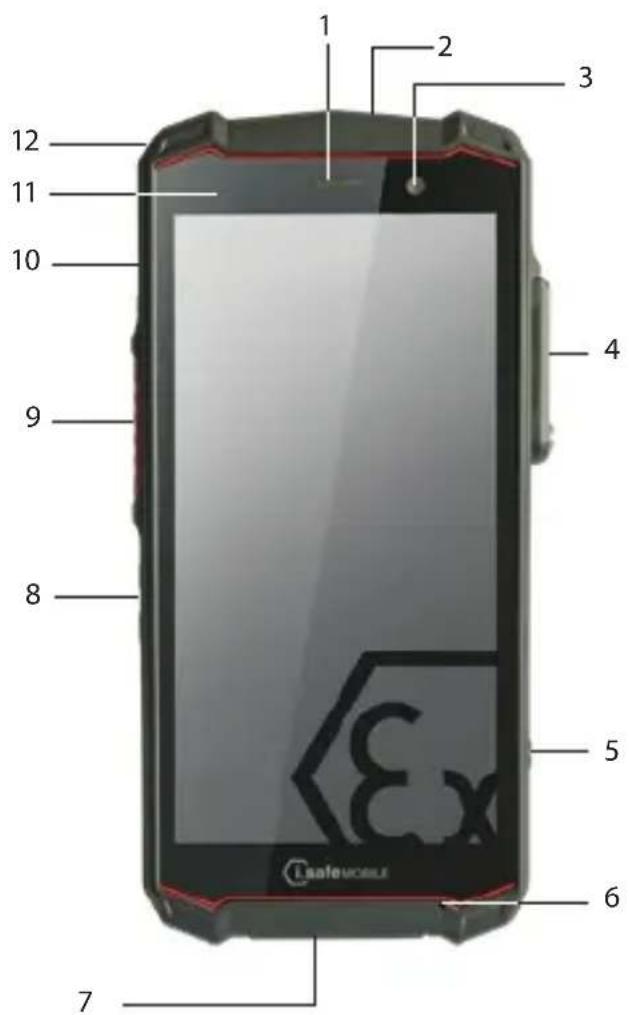

> APPARAATOVERZICHT/-FUNCTIES

1 2 3 4 5 6 7 8 9 10 11 12 Laitevocell

13 14 15 16 17 18 Learle Scorls 1540.1 IPAS CE 2024 MTE 4

1> LUIDSPREKER
2) FUNCTIETOETSROOD: Optionele functie, bijvoorbeeld SOS - functie kan worden toegewezen via Button App (systeemgeïntegreerd).
3>CAMERAVOORZIJDE
4) 16-PIN ISM-AANSLUITING: Aansluiting voor goedgekeurde accessoires. Zie ook het gedeelte "Goedgekeurde accessoires aansluiten".
5) ZIJ-TOETS RECHTS: Optionele functie, bijvoorbeeld camera - functie kan worden toegewezen via Button App (systeemgeïntegreerd).
6> MICROFOON
7> USB-AANSLUITING: Aansluiting voor de i.safe PROTECTOR 2.0 USB-C-kabel of voor andere apparatuur die is goedgekeurd door i.safe MOBILE GmbH. Zie ook de gedeelten "Opladen" en "Goedgekeurde accessoires aansluiten".
8) VOLUMEREGELING: Harder/Zachter.
9) ZIJ-TOETS LINKS: Optionele functie - functie kan worden toegewezen via Button App (in het systeem geïntegreerd).
10> AAN/UIT-TOETS: Met lang indrukken wordt het apparaat in-/uitgeschakeld. Met kort indrukken wordt de stand-bymodus in-/uitgeschakeld.
11) SENSOREN: Nabijheidssensor, lichtsensor.
12> OOG: Oog voor het bevestigen van de polsband.
13>CAMERAOPACHTERZIJDE
14>LED-FLITSER
15> RUISONDERDRUKKING: Microfoon met ruisonderdrukking.
16> LUIDSPREKER: Luidspreker voor handsfree-functie.
17> ACCU
18>LAADCONTACTEN

VEILIGHEID

Lees het gedeelte "Veiligheid" van deze bedieningshandleiding aandachtig door voordat u het apparaat gaat gebruiken. Als u deze instructies niet opvolgt of niet begrijpt, kan dit leiden tot de dood, ernstig letsel en schade aan het apparaat.

GEBRUIKER

Dit apparaat mag alleen worden gebruikt door getrainde gebruikers die bekend zijn met het gebruik van Ex-apparaten in explosiegevaarlijke gebieden en die deze bedieningshandleiding hebben gelezen en begrepen.

Onjuist gebruik kan leiden tot de dood of ernstig letsel.

» Gebruik het apparaat alleen in explosiegevaarlijke gebieden van zone 1, 21, 2, 22, M1 en M2 of buiten explosiegevaarlijke gebieden.
» Voordat u een explosiegevaarlijk gebied binnen gaat met het apparaat,

• zorgt u dat alleen goedgekeurde accessoires met het apparaat zijn verbonden, zie het gedeelte "Goedgekeurde accessoires aansluiten",
• zorgt u dat er geen opening zichtbaar is tussen de twee helften van het apparaat,
• controleert u of het apparaat niet beschadigd is,
• zorgt u dat alle labels op het apparaat leesbaar zijn,
• zorgt u dat de accu goed is vastgeschroefd.

» Als u het apparaat gebruikt in een explosiegevaarlijk gebied, leest en volgt u de instructies in het gedeelte "Mogelijke gebruikersfouten".
» Schakel het apparaat onmiddellijk uit een verlaat het explosiegevaarlijke gebied meteen als

• storingen optreden op het apparaat,
• de behuizing van het apparaat beschadigd is,
• het apparaat heeft blootgestaan aan uitzonderlijke belasting,
• de labels op het apparaat niet meer leesbaar zijn.

GEBRUIK BUITEN EXPLOSIEGEVAARLIJKE GEBIEDEN

GEVAAR

Onjuist gebruik kan leiden tot de dood of ernstig letsel.

» Gebruik het apparaat niet op plaatsen waar het gebruik van dit apparaat verboden is.
» Schakel het apparaat uit in een kliniek of een andere medische faciliteiten.
» Houd altijd een veilige afstand van minimaal 15 cm tussen het apparaat en een pacemaker of gehoorhulpmiddel. Het apparaat kan van invloed zijn op het functioneren van medische apparaten, zoals pacemakers en gehoorhulpmiddelen.
» Wanneer u het apparaat gebruikt terwijl u in een motorvoertuig rijdt, houdt u zich dan aan de geldende nationale wetten.
» Voorkom de fouten van gebruikers die zijn beschreven in het gedeelte "Mogelijke gebruikersfouten".
» Laad het apparaat alleen op zoals is beschreven in het gedeelte "Opladen".

LET OP

Wanneer u oordopjes of een headset gebruikt op de maximale volume-instelling, kunt u gehoorschade oplopen.

» Stel de volumeregelaar op het apparaat eerst in op 50 % van het maximale volume.
» Pas het volume geleidelijk aan.

LET OP

Door incorrect gebruik kan het apparaat beschadigd raken.

» Gebruik alleen accessoires die zijn goedgekeurd door i.safe MOBILE GmbH, zoals is beschreven in het gedeelte "Goedgekeurde accessoires aansluiten".
» Bescherm het apparaat en de adapter tegen sterke magnetische velden zoals die worden uitgestraald door inductiekookplaten of magnetrons.
» Bescherm het apparaat tegen oliën, vetten en hydraulische vloeistoffen.
» Bescherm het apparaat tegen mechanische gevaren, sterke uv-straling en oplaadprocessen met zeer hoge spanning.
» Raak het scherm niet aan met scherpe voorwerpen.

MOGELIJKE GEBRUIKERSFOUTEN

GEVAAR

Onjuist gebruik kan leiden tot de dood of ernstig letsel. Volg de onderstaande instructies op:

» Pas de constructie van het apparaat niet aan.
» Stel het apparaat niet bloot aan hoge temperaturen.
» Stel het apparaat niet bloot aan sterke uv-straling.
» Stel het apparaat niet bloot aan processen met hoge elektrische lading.
» Stel het apparaat niet bloot aan agressieve zuren of basen.

Let bij het werken in explosiegevaarlijke gebieden op het volgende:

» Maak de schroeven op het apparaat niet los.
» Sluit geen accessoires aan op het apparaat.
» Open geen aansluitingsafdekkingen.
» Laad het apparaat niet op.
» Open het apparaat niet.
» Beschadig het apparaat niet.

OMVANG VAN DE LEVERING

De verpakking van uw apparaat bevat het volgende:

1 × IS540.M1
1 x accu
1 x verkorte handleiding
1 x veiligheidsinstructies
1 x beschermingsfolie voor scherm
1 x i.safe PROTECTOR 2.0 USB-C-kabel
1 x voedingsadapter universeel (voedingseenheid en diverse landspecifieke adapters)
1 x torx -schroevendraaier
1 x reinigingsdoek voor scherm

CELL BROADCAST

Het apparaat ondersteunt cell broadcast. Cell broadcast is een mobiele dienst voor het verzenden van berichten naar alle ontvangers binnen een cel.

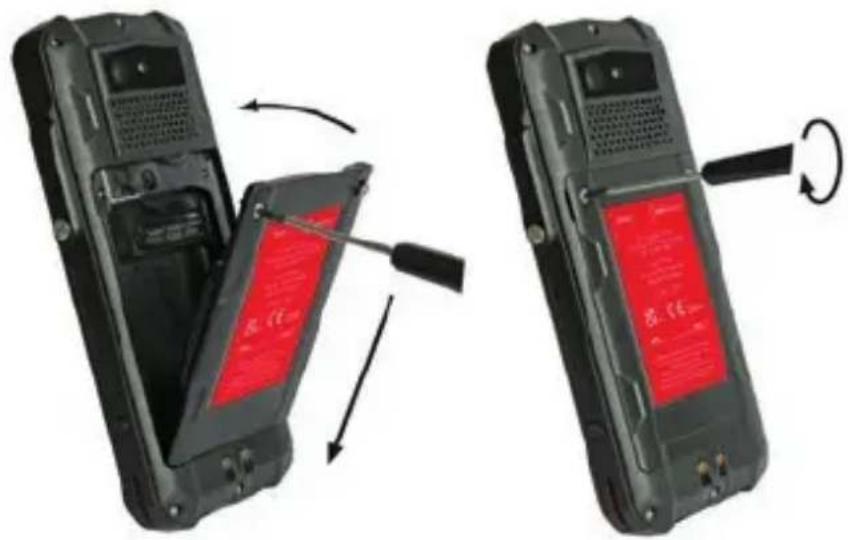

DE ACCU PLAATSEN

GEVAAR

Als u de verkeerde accu plaatst in het apparaat, bestaat er een risico op explosie, die kan leiden tot de dood of ernstig letsel. Plaats de accu of een goedgekeurde vervangende accu alleen in het apparaat buiten explosiegevaarlijke gebieden. De goedgekeurde vervangende accu is te vinden op de webpagina www.isafe-mobile.com/en/products

» Plaats de accu in het accucompartiment, zoals is getoond.
» Draai de schroeven met de hand vast met behulp van de meegeleverde torx-schroevendraaier.
» Controleer of de accu correct en stevig is geplaatst.

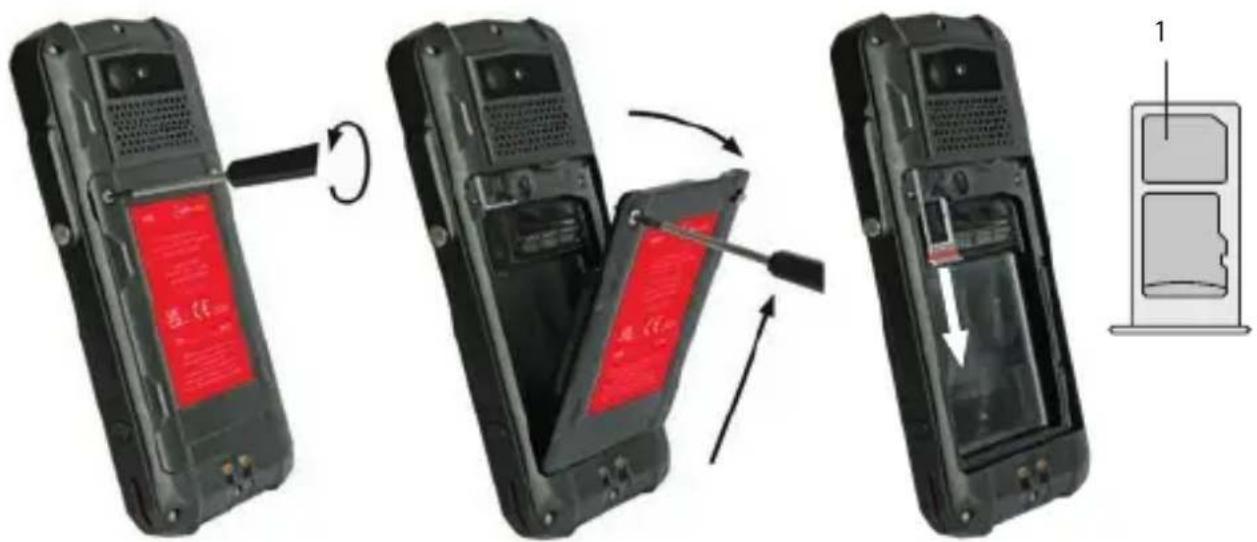

SIM-KAART PLAATSEN/VERWIJDEREN

Het apparaat heeft een sleuf voor een nanosimkaart en een extra eSIM. De eSIM is een niet-verwijderbare, geïntegreerde digitale simkaart. eSIM wordt niet ondersteund door alle mobiele providers.

GEVAAR

Bij een onjuiste procedure in explosiegevaarlijke gebieden bestaat er een risico op de dood of ernstig letsel. Open het apparaat alleen buiten explosiegevaarlijke gebieden om de SIM-kaart te plaatsen of te verwijderen.

LET OP

Als u op onjuiste wijze te werk gaat bij het plaatsen of verwijderen van de SIM-kaart, kunnen het apparaat en de SIM-kaart beschadigd raken. Schakel het apparaat uit voordat u een SIM-kaart plaatst of verwijdert. Laad het apparaat niet op tijdens het plaatsen of verwijderen van een SIM-kaart.

» Draai de schroeven op de accu los met de meegeleverde torx-schroevendraaier.
» Verwijder de accu uit het accucompartiment.
» Trek de kaarthouder voorzichtig uit de kaartsleuf.
» Plaats de simkaart in de sleuf voor de nanosimkaart (1), met de goudkleurige contactpunten omlaag gericht.
» Schuif de kaarthouder voorzichtig in de kaartsleuf.
» Plaats de accu terug. Zie het gedeelte "De accu plaatsen".

ESIM ACTIVEREN

U kunt de eSIM op verschillende manieren activeren:

1. Via de Android™-installatiewizard tijdens installatie van het apparaat:
   » Scan de QR-code van de eSIM die u hebt ontvangen van uw serviceprovider of voer handmatig de eID in die u hebt ontvangen van uw serviceprovider.
2. Via het instellingenmenu van de smartphone:
   »> Instellingen > Netwerk en internet > Mobiel netwerk (Netwerk toevoegen) > SIM downloaden > QR-code van eSIM scannen (of handmatig invoeren) die u hebt ontvangen van uw serviceprovider.

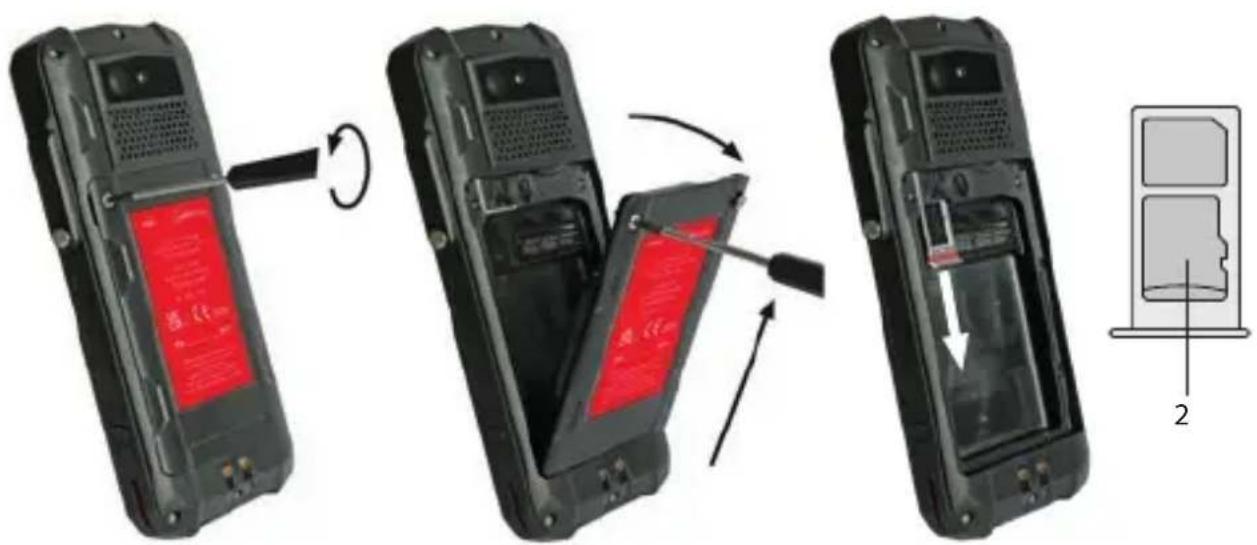

microSD-KAART PLAATSEN/VERWIJDEREN

GEVAAR

Bij een onjuiste procedure in explosiegevaarlijke gebieden bestaat er een risico op de dood of ernstig letsel. Open het apparaat alleen buiten explosiegevaarlijke gebieden om de microSD-kaart te plaatsen of te verwijderen.

LET OP

Als u op onjuiste wijze te werk gaat bij het plaatsen of verwijderen van de microSD-kaart, kunnen het apparaat en de microSD-kaart beschadigd raken. Schakel het apparaat uit voordat u een microSD-kaart plaatst of verwijdert. Plaats of verwijder geen microSD-kaart terwijl het apparaat wordt opgeladen.

» Draai de schroeven op de accu los met de meegeleverde torx-schroevendraaier.
» Verwijder de accu uit het accucompartiment.
» Trek de kaarthouder voorzichtig uit de kaartsleuf.
» Plaats de microSD-kaart in de beschikbare sleuf (2), met de goudkleurige contactpunten omlaag gericht. Het apparaat heeft een sleuf voor een microSD-kaart tot 128 GB.
» Schuif de kaarthouder voorzichtig in de kaartsleuf.
» Plaats de accu terug. Zie het gedeelte "De accu plaatsen".

>OPLADEN

GEVAAR

Bij een onjuiste procedure in explosiegevaarlijke gebieden bestaat er een risico op de dood of ernstig letsel. Laad het apparaat alleen op buiten explosiegevaarlijke gebieden. Laad het apparaat niet op in de buurt van brandbare stoffen.

LET OP

Door incorrect opladen kan het apparaat beschadigd raken. Let tijdens het opladen op het volgende:

» Laad het apparaat alleen op met de meegeleverde i.safe PROTECTOR 2.0 USB-C-kabel of andere laadapparatuur die is goedgekeurd door i.safe MOBILE GmbH.
» Laad het apparaat alleen op bij omgevingstemperaturen tussen 0 °C en +45 °C (+32 °F en +113 °F).
» Laad het apparaat alleen in droge binnenruimtes.
» Laad het toestel niet in een vochtige of stoffige omgeving.

Uw apparaatpakket bevat een voedingseenheid, verschillende landspecifieke adapters en een i.safe PROTECTOR 2.0 USB-C-kabel.

» Sluit de adapters die geschikt is voor uw land aan op de voedingseenheid.
» Sluit de i.safe PROTECTOR 2.0 USB-C-kabel aan op de voedingseenheid.
» Sluit de i.safe PROTECTOR 2.0 USB-C-kabel aan op de USB-aansluiting van het apparaat.

IN-/UITSCHAKELEN

» Houd de aan/uit-knop ongeveer 3 seconden ingedrukt.
» Voer de pincode van het apparaat of van de SIM-kaart in wanneer het invoerdialoogvenster voor de pincode van het apparaat of de SIM-kaart verschijnt nadat het apparaat is ingeschakeld.
» Houd de aan/uit-toets ingedrukt om het menu voor afsluiten te openen. Selecteer om het apparaat uit te schakelen.

HET APPARAAT GEBRUIKEN

» Volg de instructies op het scherm wanneer u het apparaat voor de eerste keer inschakelt.
Meer informatie over bediening van het apparaat vindt u op
www.isafe-mobile.com/en/support/service onder het menu-item "FAQ".
Gedetailleerde informatie over het gebruik van het Android-besturingssysteem vindt u op:
https://support.google.com/android

GOEDGEKEURDE ACCESSOIRES AANSLUITEN

» Sluit op het apparaat alleen accessoires aan die zijn goedgekeurd door i.safe MOBILE GmbH. Accessoires die zijn goedgekeurd door i.safe MOBILE GmbH vindt u op www.isafe-mobile.com/en/products

Goedgekeurde accessoires kunnen worden aangesloten op elke 16-pin ISM-aansluiting en op de USB-aansluiting.

GEVAAR

Onjuist gebruik kan leiden tot de dood of ernstig letsel. Als u goedgekeurde accessoires nodig hebt in explosiegevaarlijke gebieden, houd dan rekening met het volgende voordat u deze aansluit:

» Sluit goedgekeurde accessoires alleen buiten explosiegevaarlijke gebieden aan op de 16-pin ISM-aansluiting van het apparaat.
» U mag onder geen beding de afdekking van de 16-pin ISM-aansluiting openen in explosiegevaarlijke gebieden.
» Gebruik in explosiegevaarlijke gebieden de goedgekeurde accessoires alleen op de 16-pin ISM-aansluiting van het apparaat. Bekabelde verbindingen via de USB-aansluiting zijn verboden.
» Sluit de stekker van het accessoire stevig aan op de 16-pin ISM-aansluiting op het apparaat.
»Verwijder goedgekeurde accessoires alleen van de 16-pin ISM-interface wanneer u niet in een explosiegevaarlijke omgeving bent.
» Sluit de 16-pin ISM-aansluiting met de meegeleverde afdekking wanneer u geen accessoires gebruikt.

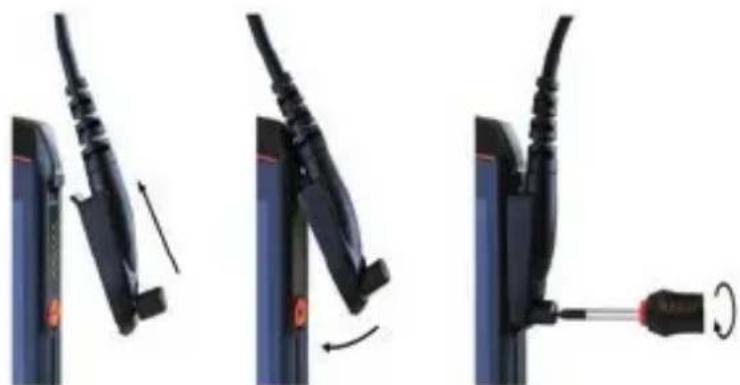

16-PIN ISM-AANSLUITING

» Maak de schroef op de afdekking van de 16-pin ISM-aansluiting los met de schroevendraaier uit het goedgekeurde accessoirepakket. Verwijder de afdekking zoals is getoond.

» Sluit de stekker van het accessoire aan op de 16-pin ISM-aansluiting zoals is getoond.

» Draai de schroeven met de hand vast met.

» Controleer of de accu juist en stevig is geplaatst.

USB-AANSLUITING

GEVAAR

Onjuist gebruik kan leiden tot de dood of ernstig letsel. Gebruik de USB-aansluiting alleen buiten explosiegevaarlijke gebieden. U mag onder geen beding de afdekking van de USB-aansluiting openen in explosiegevaarlijke gebieden.

De USB-aansluiting is voor opladen en gegevensoverdracht.

» Sluit goedgekeurde accessoires of andere apparaten alleen aan op de USB-aansluiting met de i.safe PROTECTOR 2.0 USB-C-kabel of met andere apparatuur die is goedgekeurd door i.safe MOBILE GmbH.

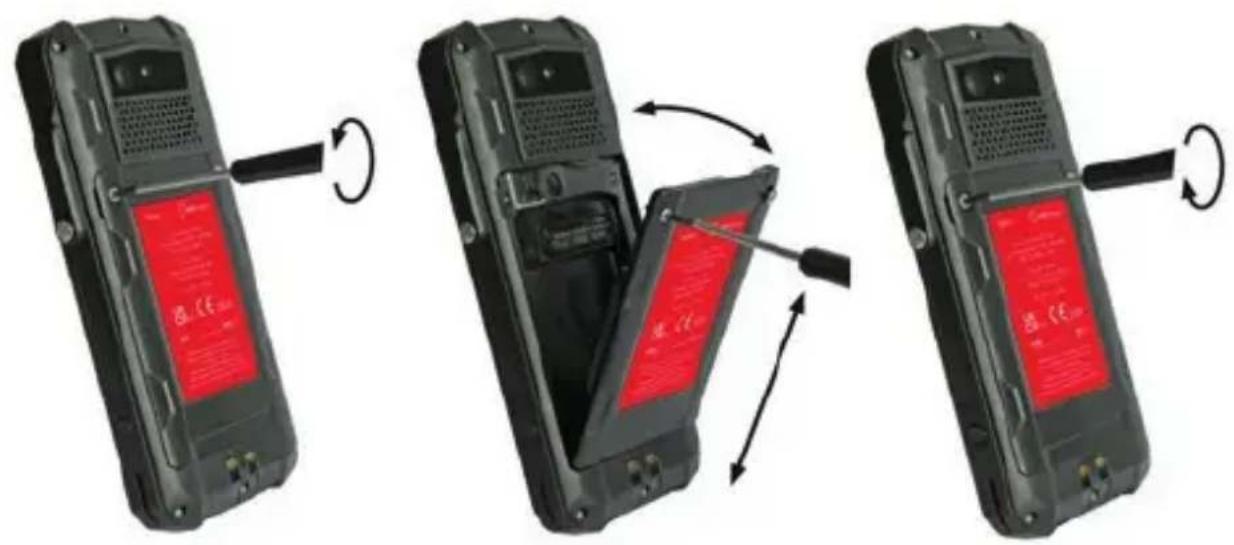

DE ACCU VERVANGEN

WAARSCHUWING

Als u in het apparaat de accu vervangt door een verkeerde accu, bestaat er risico op explosie, die kan leiden tot de dood of ernstig letsel. Vervang de accu alleen door een goedgekeurde vervangende accu buiten explosiegevaarlijke gebieden. De goedgekeurde vervangende accu is te vinden op de webpagina www.isafe-mobile.com/en/products

» Draai de schroeven op de accu los met de meegeleverde torx-schroevendraaier.

» Verwijder de accu uit het accucompartiment.

» Plaats de goedgekeurde vervangende accu in het accucompartiment, zoals is getoond.

» Draai de schroeven met de hand vast met behulp van de meegeleverde torx-schroevendraaier.

» Controleer of de accu correct en stevig is geplaatst.

MOGELIJKE PROBLEMEN MET HET APPARAAT

Informatie over mogelijke problemen met het apparaat en de oplossingen vindt u op www.isafe-mobile.com/en/support/service in het menu-item "FAQ".

Als u vragen hebt, neemt u contact op met de reparatieservice van i.safe MOBILE GmbH via www.isafe-mobile.com/en/support/service

ONDERHOUD/REPARATIE

Het apparaat heeft geen onderdelen die door gebruiker kunnen worden gerepareerd.

WAARSCHUWING

Bij onjuiste reparaties bestaat het risico op explosie of brand, die kan leiden tot de dood of ernstig letsel. Open het apparaat niet en voer niet zelf reparaties uit.

» Neem contact op met de reparatieservice van i.safe MOBILE GmbH via www.isafe-mobile.com/en/support/service als het apparaat niet normaal werkt, als het apparaat moet worden gerepareerd of als u een vervangend onderdeel nodig hebt.

RETOURZENDING

Neem contact op met de reparatieservice van i.safe MOBILE GmbH via www.isafe-mobile.com/en/support/service

VERKOOPPARTNER

U kunt de gespecialiseerde verkooppartner voor uw land vinden op www.isafe-mobile.com/en/contact

REINIGEN

LET OP

Door incorrect reinigen kan het apparaat beschadigd raken. Let tijdens het reinigen op het volgende:

» Schakel het apparaat uit voordat u het reinigt.
» Reinig het apparaat niet terwijl het wordt opgeladen.
» Gebruik bij het reinigen geen chemische middelen.
» Reinig het apparaat en de voedingsadapter met een zachte, vochtige, antistatische doek.
» Reinig het scherm regelmatig met een zachte, antistatische doek.

BEWAREN

LET OP

Door incorrect bewaren kan het apparaat beschadigd raken. Bewaar het apparaat bij een vochtigheid van 10 % tot 60 % bij de volgende omgevingstemperaturen:

Tot één maand: -20 °C tot +45 °C (-4 °F tot +113 °F)
Tot drie maanden: -10 °C tot +35 °C (+14 °F tot +95 °F)
Meer dan drie maanden: -10 °C tot +25 °C (+14 °F tot +77 °F)

Als u het apparaat langere tijd niet zult gebruiken, doet u het volgende:

» Schakel het apparaat uit.
» Wanneer u het apparaat langere tijd opbergt zonder het te gebruiken, laad u het apparaat op tot ca. 50% tot 70% met de meegeleverde i.safe PROTECTOR 2.0 USB-C-kabel of andere laadapparatuur die is goedgekeurd door i.safe MOBILE GmbH.
» Laad het apparaat elke 3 tot 6 maanden op om diepe ontlading te voorkomen.
» Berg het op een koele, droge plaats op, zodat de batterij intact blijft.

RECYCLING

LET OP

Door onjuist weggooien van elektronische producten, accu's en verpakkingsmateri-alen loopt het milieu risico. Let tijdens het weggooien van items op het volgende:

» Gooi accu's niet weg met het huishoudelijke afval.

» Gooi elektronische producten, accu's en verpakkingsmateriaal altijd weg bij de geschikte verzamelpunten. Op deze manier helpt u voorkomen dat afval ongecontroleerd wordt weggegooid en bevordert u het recyclen van materialen.

Meer informatie kunt u krijgen van regionale afvalverwerkingsbedrijven, provinciale autoriteiten of het servicecentrum van i.safe MOBILE GmbH dat verantwoordelijk is voor uw land of regio, via www.isafe-mobile.com/en/support/service

HANDELSMERKEN

i.safe MOBILE GmbH en het i.safe MOBILE GmbH-logo zijn merken van i.safe MOBILE GmbH.

Geleverd met de Google™- app en Google Chrome™.

Google en Google Chrome zijn handelsmerken van Google LLC.

Android is een handelsmerk van Google LLC.

Alle andere merken en auteursrechten zijn eigendom van hun betreffende houders.

NORSK

LES OG FORSTÅ INSTRUKSJONENE

BESKYTT DEG SELV OG LES BRUKERHÅNDBOKEN
