РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HII 64730 UFTX BEKO

• Устройство должно быть установлено квалифицированным специалистом в соответствии с действующими правилами для сохранения применимости гарантии. Производитель не ответственен за ущерб, возникший в результате процедур, выполненных неуполномоченными лицами, что также может привести к отмене

• Заказчик несет ответственность за подготовку места для установки прибора и подготовку электрического монтажа.

• Устройство должно быть установлено в соответствии со всеми местными правилами по газу и / или электричеству.

• Удалите весь упаковочный материал и документы внутри устройства и перед установкой проверьте его на предмет повреждений. Не устанавливайте его, если устройство повреждено.

• Убедитесь, что пользователь не может дотянуться до электрических соединений после установки.

• Всегда надевайте защитные перчатки при транспортировке и

• Перед началом установки отключите электрические соединения в зоне установки.

• Поверхности мебели, на которой будет установлен прибор, должны быть термостойкими (минимум 100 °C).

• Перед установкой прибора убедитесь, что мебель находится в прямом горизонтальном положении и зафиксирована.

• Не устанавливайте теплоизоляционные ленты на мебель, на которой будет устанавливаться прибор.

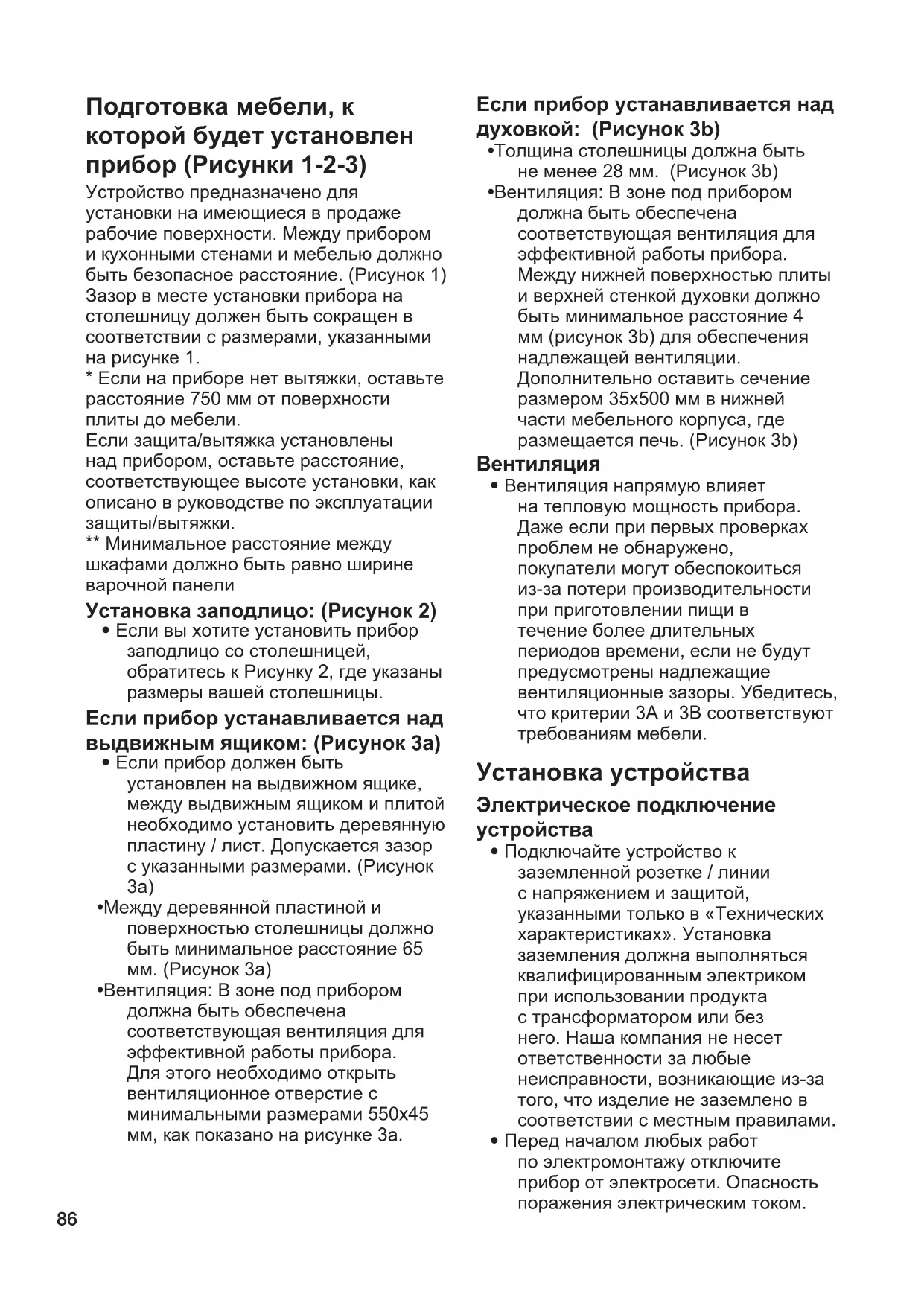

• Размеры, указанные в монтажных схемах, даны в мм.86 Подготовка мебели, к которой будет установлен прибор (Рисунки 1-2-3) Устройство предназначено для установки на имеющиеся в продаже рабочие поверхности. Между прибором и кухонными стенами и мебелью должно быть безопасное расстояние. (Рисунок 1) Зазор в месте установки прибора на столешницу должен быть сокращен в соответствии с размерами, указанными на рисунке 1.

• Если на приборе нет вытяжки, оставьте расстояние 750 мм от поверхности плиты до мебели. Если защита/вытяжка установлены над прибором, оставьте расстояние, соответствующее высоте установки, как описано в руководстве по эксплуатации защиты/вытяжки. ** Минимальное расстояние между шкафами должно быть равно ширине варочной панели Установка заподлицо: (Рисунок 2)

• Если вы хотите установить прибор заподлицо со столешницей, обратитесь к Рисунку 2, где указаны размеры вашей столешницы. Если прибор устанавливается над выдвижным ящиком: (Рисунок 3а)

• Если прибор должен быть установлен на выдвижном ящике, между выдвижным ящиком и плитой необходимо установить деревянную пластину / лист. Допускается зазор с указанными размерами. (Рисунок 3а)

• Между деревянной пластиной и поверхностью столешницы должно быть минимальное расстояние 65 мм. (Рисунок 3а)

• Вентиляция: В зоне под прибором должна быть обеспечена соответствующая вентиляция для эффективной работы прибора. Для этого необходимо открыть вентиляционное отверстие с минимальными размерами 550x45 мм, как показано на рисунке 3а. Если прибор устанавливается над духовкой: (Рисунок 3b)

• Толщина столешницы должна быть не менее 28 мм. (Рисунок 3b)

• Вентиляция: В зоне под прибором должна быть обеспечена соответствующая вентиляция для эффективной работы прибора. Между нижней поверхностью плиты и верхней стенкой духовки должно быть минимальное расстояние 4 мм (рисунок 3b) для обеспечения надлежащей вентиляции. Дополнительно оставить сечение размером 35х500 мм в нижней части мебельного корпуса, где размещается печь. (Рисунок 3b)

• Вентиляция напрямую влияет на тепловую мощность прибора. Даже если при первых проверках проблем не обнаружено, покупатели могут обеспокоиться из-за потери производительности при приготовлении пищи в течение более длительных периодов времени, если не будут предусмотрены надлежащие вентиляционные зазоры. Убедитесь, что критерии 3A и 3B соответствуют требованиям мебели. Установка устройства Электрическое подключение

• Подключайте устройство к заземленной розетке / линии с напряжением и защитой, указанными только в «Технических характеристиках». Установка заземления должна выполняться квалифицированным электриком при использовании продукта с трансформатором или без него. Наша компания не несет ответственности за любые неисправности, возникающие из-за того, что изделие не заземлено в соответствии с местным правилами.

• Перед началом любых работ по электромонтажу отключите прибор от электросети. Опасность поражения электрическим током.87

• Подключать прибор к электросети может только уполномоченный и квалифицированный персонал. Производитель не несет ответственности за любой ущерб, который может возникнуть в результате действий, выполненных неуполномоченными лицами.

• Прибор должен быть установлен так, чтобы его можно было полностью отключить от электросети. Отключение должно обеспечиваться выключателем, встроенным в стационарную электроустановку, согласно строительным нормам.

• Нижняя поверхность плиты тоже нагревается во время работы. Электрические соединения не должны касаться нижней поверхности, в противном случае соединения могут быть повреждены.

• Не прокладывайте соединительные кабели по горячим поверхностям. В противном случае изоляция кабеля может расплавиться и вызвать возгорание в результате короткого замыкания плиты. Если электрический кабель поврежден, его должен заменить квалифицированный электрик. В противном случае существует опасность поражения электрическим током, короткого замыкания или возгорания!

• Выполняя электромонтаж, вы должны соблюдать национальные / местные правила по электрооборудованию и использовать соответствующую розетку / линию и вилку для плиты. В случае, если пределы мощности продукта выходят за пределы допустимой токовой нагрузки вилки и розетки / линии, продукт должен быть подключен через стационарную электрическую установку напрямую, без использования вилки и розетки /

• Убедитесь, что номинал предохранителя совместим с

• Подключение должно соответствовать национальным

• Данные о питании от сети должны соответствовать данным, указанным на типовой этикетке продукта. Вы можете увидеть этикетку с указанием типа внизу плиты.

• Шнур питания вашего изделия должен соответствовать значениям в таблице «Технические характеристики».

• Если прибор должен быть напрямую подключен к сети: Если невозможно отключить все полюса в сети, следует подключить разъединитель с зазором между контактами не менее 3 мм (предохранитель, линейный предохранительный выключатель, контактор), и все полюса этого разъединителя должны быть рядом (не выше) с устройством в соответствии с директивами IEE. Несоблюдение данной инструкции может привести к эксплуатационным проблемам и аннулированию гарантии на продукт.

• Рекомендуется дополнительная защита автоматическим выключателем дифференциального

Если у вашего прибора есть шнур питания и вилка:

• Подключите прибор к электросети, подключив его к заземленной

Если у вашего прибора есть шнур питания, но нет вилки:

• Подключите прибор к электросети, как указано ниже, в соответствии с типом шнура питания. Тип шнура питания вашего устройства указан в разделе «Технические характеристики» руководства по эксплуатации. Если у вас шнур питания трехжильный, для однофазного подключения: - (BRW) Коричневый = L (Фаза) - (BLU) Синий = N (Нейтральный) - (GR/YE) Зеленый/Желтый провод = (E) (Заземление)88 Если у вас шнур питания 5-жильный, для однофазного подключения: Для однофазного подключения - (BRW/BLA) Коричневый/Черный = L

- (BLU/GRE) Синий/Серый = N (Нейтральный) - (GR/YE) Зеленый/Желтый провод = (E) (Заземление) Если у вас шнур питания 5-жильный, для 2-фазного подключения: - (BRW) Коричневый = L1 (Фаза) - (BLA) Черный = L2 (Фаза) - (BLU/GRE) Синий/Серый = N (Нейтральный) - (GR/YE) Зеленый/Желтый провод = (E) (Заземление) Если ваш шнур питания четырехжильный, для однофазного подключения: - (BRW/ BLA) Коричневый/ Черный = L

- (BLU) Синий = N (Нейтральный) - (GR/YE) Зеленый/Желтый провод = (E) (Заземление) Если ваш шнур питания четырехжильный, для двухфазного подключения: - (BRW) Коричневый = L1 (Фаза) - (BLA) Черный = L2 (Фаза) - (BLU) Синий = N (Нейтральный) - (GR/YE) Зеленый/Желтый провод = (E) (Заземление) Если у вас шнур питания 5-жильный, для 3-фазного подключения: - (BRW) Коричневый = L1 (Фаза) - (BLA) Черный = L2 (Фаза) - (GRE) Серый = L3 (Фаза) - (BLU) Синий = N (Нейтральный) - (GR/YE) Зеленый/Желтый провод = (E) (Заземление) Для защиты прибора от ожогов:

• Убедитесь, что штепсель устройства надежно подключен к розетке во избежание искрения.

• Не используйте поврежденные кабели или кабельные удлинители.

• Убедитесь, что жидкость или влага не поступает к точки электрического подключения. Размещение и крепление прибора (Рисунки 5-6-7-8)

• Подготовив место для установки прибора, переверните плиту и поставьте ее на ровную поверхность.

• Закрепите уплотнительную прокладку, поставляемую с прибором, вокруг плиты так, чтобы она находилась на 1-2 мм внутри внешнего края стекла, как показано на рисунке 5. Убедитесь, что между обоими концами, а также между стеклом и прокладкой нет зазора.

• Прикрутите и закрепите установочные пружины, поставляемые с прибором, вставив их в гнездо на нижнем корпусе плиты, как показано на Рисунке 6. (В некоторых моделях эти пружины могут быть прикреплены к прибору на заводе.)

• Снова поверните плиту и выровняйте ее по столешнице, а затем поставьте на столешницу. Плита должна размещаться на столешнице с помощью пружин и легко фиксироваться.

• Когда вы ставите плиту на столешницу, убедитесь, что плита и столешница расположены параллельно. Если они не параллельны, подсоедините дополнительные монтажные зажимы, поставляемые с прибором, как показано на рисунке 8. На рисунке 8 показаны возможные места установки зажимов. (Места, где можно прикрепить зажимы, могут отличаться в зависимости от модели продукта. Вы можете подключать в соответствии с монтажными отверстиями на вашем продукте.) Обеспечьте параллельность, прикрепив зажимы в соответствующих местах. Тип и количество зажимов, поставляемых с продуктом, может различаться в зависимости от модели продукта. Размещение и крепление прибора (Рисунки 9)

• Рисунок 9 относится к моделям с монтажными пружинами и89 уплотнительной прокладкой, прикрепленными к изделию. Для этих моделей не обращайте внимания на рисунки 5-6-7-8. Для этих моделей считайте размеры ширины и глубины, указанные в руководстве пользователя, на 10 мм

• Совместите варочную панель со столешницей, а затем поместите ее на столешницу. Варочная панель должна размещаться на столешнице благодаря пружинам и легко фиксироваться.

• Когда вы ставите плиту на столешницу, убедитесь, что плита и столешница расположены параллельно. Окончательная проверка

• После завершения установки включите электропитание.

• Прочтите руководство по эксплуатации перед первым включением прибора.

• Убедитесь, что каждая варочная панель нагревается. Снятие устройства

• Отключите прибор от электросети.

• Если ваш прибор закреплен дополнительными зажимами, сначала открутите винты зажимов.

• Снимите плиту, нажав на нее снизу
