| 제품 유형 | 빌트인 인덕션 쿡탑 |
| 브랜드 | Beko |
| 모델 | HII 64730 UFTX |
| 화구 수 | 인덕션 조리 존 4개 |
| 조작 방식 | 터치 컨트롤 |
| 테이블 크기 (가로 x 세로) | 590 x 520 mm |
| 컷아웃 크기 (가로 x 세로) | 560 x 490 mm |
| 전원 | 단상 230V, 50/60Hz |
| 최대 총 출력 | 7200W (구성에 따라 다름) |
| 부스트 기능 | 예, 각 화구에 |
| 냄비 감지 | 예, 화구 자동 활성화 |
| 어린이 안전 잠금 장치 | 컨트롤 잠금 |
| 잔열 표시 | 예, 각 화구에 |
| 자동 안전 차단 | 예, 일정 시간 사용 없음 후 |
| 표면 재질 | 세라믹 글라스 |
| 소음 수준 | ≤ 45dB(A) |
| 에너지 등급 | A (EN 60350-2 기준) |
| 내장 타이머 | 예, 화구 자동 종료 포함 |
| 따뜻하게 유지 기능 | 예 |
| 청소 | 청소가 쉬운 세라믹 글라스 표면 |
자주 묻는 질문 - HII 64730 UFTX BEKO
사용자 질문 HII 64730 UFTX BEKO
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 스토브 무료 PDF 형식! 매뉴얼 찾기 HII 64730 UFTX - BEKO 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. HII 64730 UFTX 브랜드 BEKO.
사용 설명서 HII 64730 UFTX BEKO

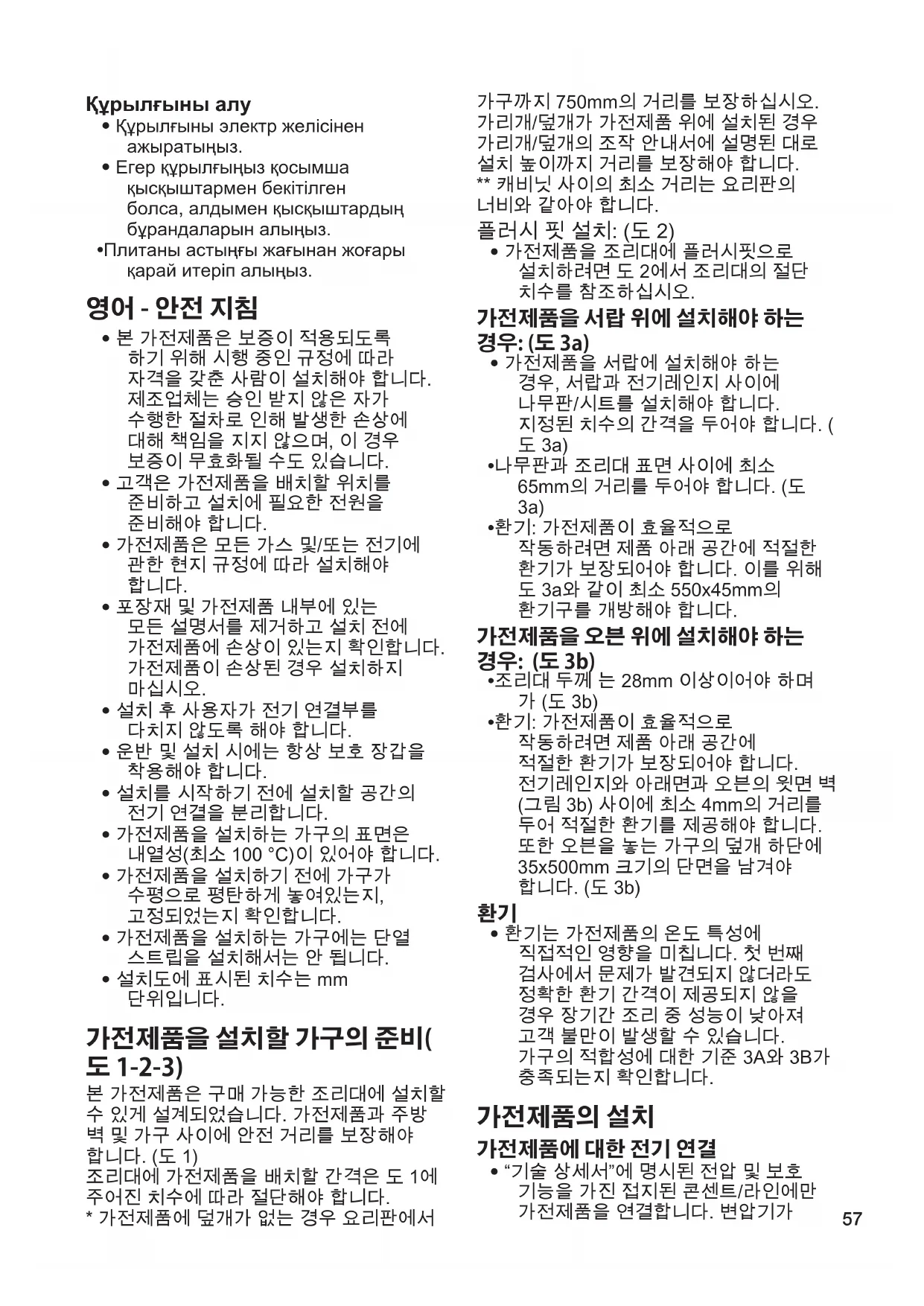

- 본 가전제품은 보증이 적용되도록 하기 위해 시행 중인 규정에 따라 자격을 갖춘 사람이 설치해야 합니다. 제조업체는 승인 받지 않은 자가 수행한 절차로 인해 발생한 손상에 대해 책임을 지지 않으며, 이 경우 보증이 무효화될 수도 있습니다.
-고객은 가전제품을 배치할 위치를 준비하고 설치에 필요한 전원을 준비해야 합니다.
- 가전제품은 모든 가스 및/또는 전기에 관한 현지 규정에 따라 설치해야 합니다.
- 포장재 및 가전제품 내부에 있는 모든 설명서를 제거하고 설치 전에 가전제품에 손상이 있는지 확인합니다. 가전제품이 손상된 경우 설치하지 마십시오.
-설치 후 사용자가 전기 연결부를 다치지 않도록 해야 합니다.
- 운반 및 설치 시에는 항상 보호 장갑을 착용해야 합니다.
-설치를 시작하기 전에 설치할 공간의 전기 연결을 분리합니다.
- 가전제품을 설치하는 가구의 표면은 내열성(최소 100 °C)이 있어야 합니다.
- 가전제품을 설치하기 전에 가구가 수평으로 평탄하게 놓여있는지, 고정되었는지 확인합니다.
- 가전제품을 설치하는 가구에는 단열 스트립을 설치해서는 안 됩니다.
-설치도에 표시된 치수는 mm 단위입니다.
가전제품을 설치할 가구의 준비(도 1-2-3)
본 가전제품은 구매 가능한 조리대에 설치할 수 있게 설계되었습니다. 가전제품과 주방 벽 및 가구 사이에 안전 거리를 보장해야 합니다.(도 1)
조리대에 가전제품을 배치할 간격은 도 1에 주어진 치수에 따라 절단해야 합니다.
*가전제품에 덮개가 없는 경우 요리판에서
가구까지 750mm의 거리를 보장하십시오. 가리개/덮개가 가전제품 위에 설치된 경우 가리개/덮개의 조작 안내서에 설명된 대로 설치 높이까지 거리를 보장해야 합니다. ** 캐비닛 사이의 최소 거리는 요리판의 너비와 같아야 합니다.
플러시 핍 설치:(도 2)
- 가전제품을 조리대에 플러시 fint으로 설치하려면 도 2에서 조리대의 절단 치수를 참조하십시오.
가전제품을 서랍 위에 설치해야 하는 경우: (도 3a)
- 가전제품을 서랍에 설치해야 하는 경우, 서랍과 전기레인지 사이에 나무판/시트를 설치해야 합니다. 지정된 치수의 간격을 두어야 합니다. (도 3a)
-나무판과 조리대 표면 사이에 최소 65mm의 거리를 두어야 합니다.(도 3a)
-환기: 가전제품이 효율적으로 작동하려면 제품 아래 공간에 적절한 환기가 보장되어야 합니다. 이를 위해 도 3a와 같이 최소 550x45mm의 환기구를 개방해야 합니다.
가전제품을 오븐 위에 설치해야 하는 경우: (도 3b)
•조리대 두께는 28mm 이상이어야 하며 가 (도 3b)
-환기: 가전제품이 효율적으로 작동하려면 제품 아래 공간에 적절한 환기가 보장되어야 합니다. 전기레인지와 아래면과 오븐의 웃면 벽 (그림 3b) 사이에 최소 4mm의 거리를 두어 적절한 환기를 제공해야 합니다. 또한 오븐을 놓는 가구의 덮개 하단에 35x500mm 크기의 단면을 남겨야 합니다. (도 3b)
환기
- 환기는 가전제품의 온도 특성에 직접적인 영향을 미칩니다. 첫 번째 검사에서 문제가 발견되지 않더라도 정확한 환기 간격이 제공되지 않을 경우 장기간 조리 중 성능이 낮아져 고객 불만이 발생할 수 있습니다. 가구의 적합성에 대한 기준 3A와 3B가 충족되는지 확인합니다.
가전제품의 설치
가전제품에 대한 전기 연결
- “기술 상세서”에 명시된 전압 및 보호 기능을 가진 접지된 콘센트/라인에만 가전제품을 연결합니다. 변압기가
있거나 없는 제품을 사용할 때 자격을 갖춘 전기 기술자가 접지를 설치해야 합니다. 당사는 제품이 현지 규정에 따라 접지되지 않아 발생하는 문제에 대해 책임을 지지 않습니다.
- 전기 설치 작업을 시작하기 전에 가전제품에 대한 전기 연결을 분리합니다. 감전 위험.
- 공인 및 유자격 작업자만이 가전제품을 주전원에 연결해야 합니다. 제조업체는 승인 받지 않은 자가 수행한 작업으로 인해 발생할 수 있는 손상에 대해 책임을 지지 않습니다.
- 가전제품을 주전원 공급 장치에서 완전히 분리될 수 있도록 설치해야 합니다. 분리는 시공 규정에 따라 고정 배전반에 내장된 스위치로 분리해야 합니다.
- 전기레인지가 사용중인 경우 그의 바닥 표면도 뜨거워집니다. 전기 연결부가 바닥 표면에 닿지 않아야 합니다. 그렇지 않으면 연결부가 손상될 수 있습니다.
- 뜨거운 표면 위로 연결 케이블이 지나가지 않게 해야 합니다. 그렇지 않을 경우, 케이블 절연재가 녹아 전기레인지의 누전으로 인해 화재가 발생할 수 있습니다. 전기 케이블이 손상된 경우 유자격 전기 기술자가 교체해야 합니다. 그렇지 않으면 감전, 단락 또는 화재가 발생할 위험이 있습니다!
- 배선 작업을 수행하는 동안, 사용자는 국가/현재 전기 규정을 준수해야 하며, 적절한 콘센트/라인 및 전기레인지 플러그를 사용해야 합니다. 제품의 전원 한도가 플러그와 소켓 콘센트/라인의 현재 능력을 벗어나는 경우 플러그와 소켓 콘센트/라인을 사용하지 않고 고정 배전반을 통해 직접 제품을 연결해야 합니다.
- 퓨즈 정격이 제품과 호환되는지 확인합니다.
- 전원 연결은 국가 규정을 준수해야 합니다.
- 주 전원의 데이터는 제품의 유형 라벨에 지정된 데이터와 일치해야 합니다. 전기레인지 바닥면에 제품의 라벨을 볼 수 있습니다.
- 제품의 전원 케이블은 “기술 상세서” 표의 값을 충족해야 합니다.
- 가전제품을 주전원에 직접 연결해야 하는 경우:주전원의 모든 풀을 분리할 수 없는 경우 최소 3mm 이상의 접점 간격(퓨즈, 라인 안전 스위치, 컨택터)
이 있는 분리 장치를 연결해야 하며, 이 분리 장치의 모든 풀은 IEE 지침에 따라 가전제품에 잊 (/위쪽이 아님) 있어야 합니다. 이 지침을 준수하지 않을 경우 작동상 문제가 발생하고 제품 보증이 무효화될 수 있습니다.
- 누전 차단기로 추가 보호를 하면 좋습니다.
가전제품에 전원 코드와 플러그가 있는 경우:
- 가전제품을 접지 소켓에 연결하여 전기를 연결합니다.
가전제품에 전원 코드가 있지만 플러그가 없는 경우:
- 전원 코드 유형에 따라 아래 지정된 대로 가전제품을 주전원에 연결합니다. 가전제품의 전원 코드 유형은 사용설명서의 “상세서” 섹션에 지정되어 있습니다.
전원 코드 유형이 3-컨덕터 유형이면 1상연결의 경우:
- (BRW) 갈색 = L (상) - (BLU) 청색 = N (중성) - (GR/YE) 녹색/노란색 선 = (E) (접지) 전원 코드 유형이 5-컨덕터 유형이면 1상 연결의 경우: 단상 연결이면
- (BRW/BLA) 갈색/검은색 = L (상) - (BLU/GRE) 청색/회색 = N (중성) - (GR/YE) 녹색/노란색 선 = (E) 4접지) 전원 코드 유형이 5-컨덕터 유형이면 2상 연결의 경우:
- (BRW) 갈색 = L1 (상) - (BLA) 검은색 = L2 (상) - (BLU/GRE) 청색/회색 = N (중성) - (GR/YE) 녹색/노란색 선 = (E) (접지) 전원 코드 유형이 4-컨덕터 유형이면 1상 연결의 경우:
- (BRW/ BLA) 갈색/ 검은색 = L (상) - (BLU) 청색= N (중성) - (GR/YE) 녹색/노란색 선 = (E) 4(접지) 전원 코드 유형이 4-컨덕터 유형이면 2상 연결의 경우:
- (BRW) 갈색 = L1 (상) - (BLA) 검은색 = L2 (상) - (BLU) 청색 = N (중성) - (GR/YE) 녹색/노란색 선 = (E) (접지) 전원 코드 유형이 5-컨덕터 유형이면 3상 연결의 경우:
- (BRW) 갈색 = L1 (상) - (BLA) 검은색 = L2 (상) - (GRE) 회색 = L3 (상) - (BLU) 청색 = N (중성) - (GR/YE) 녹색/노란색 선 = (E) ①접지)
화재로부터 가전제품을 보호하는 방법:
- 호의 발생을 방지하기 위해 제품 플러그가 콘센트에 단단히 꽃혀 있는지 확인합니다.
- 손상된 케이블이나 확장 케이블을 사용하지 마십시오.
-액체 또는 습기가 전기 연결점에 접촉하지 못하게 해야 합니다.
가전제품 배치 및 보호(도 5-6-7-8)
- 가전제품을 설치할 위치를 준비한 후 전기레인지를 뒤집어 평평한 표면에 놓습니다.
- 가전제품과 함께 제공된 밀봉 가스켓을 도 5와 같이 유리의 바깥쪽 가장자리 안쪽이 1-2mm가 되도록 전기레인지 주위에 부착합니다. 양쪽 끝사이에 그리고 유리와 개스킷 사이에 간격이 없어야 합니다.
- 도 6과 같이 가전제품과 함께 제공된 설치 스프링을 전기레인지 하단 통의 시트에 끼우고 나사로 고정합니다. ( 일부 모델에서는 공장 출하시에 이러한 스프링이 가전제품에 고정되어 있을 수 있습니다.)
- 전기레인지를 바로 돌려 조리대와 맞춘 다음 조리대에 놓습니다. 스프링을 통해 전기레인지를 조리대 위에 올려놓고 쉽게 고정시킬 수 있습니다.
- 전기레인지를 조리대 위에 올려놓을 때 전기레인지가 조리대와 평행으로 되도록 합니다. 평도 8은 클램프를 설치할 수 있는 위치를 보여줍니다. 행으로 안 될 경우 도 8과 같이 가전제품과 함께 제공된 추가 설치 클램프를 연결합니다. 도 8은 클램프를 설치할 수 있는 위치를 보여줍니다. (클램프 장착 위치는 제품 모델에 따라 다를 수 있습니다. 제품의 장착 구멍에 따라 연결이 가능합니다.) 클램프를 적절한 위치에 부착하여 평행도를 확보하세요. 제품과 함께 제공되는 클램프의 종류와 수량은 제품 모델에 따라 다를 수 있습니다.
가전제품 배치 및 보호(도 9)
-그림 9는 제품에 장착 스프링과 실링 개스킷이 부착 된 모델입니다. 이러한 모델의 경우 그림 5-6-7-8을 무시하십시오. 이러한 모델의 경우 사용자 설명서에 기록 된 너비 및 깊이 측정 값을 10mm 이상으로 고려하십시오.
-호브를 조리대와 정렬 한 다음 조리대 위에 놓습니다. 스프링 덕분에 조리대
위에 호브를 놓아야하며 쉽게 고정 할 수 있습니다.
- 전기레인지를 조리대 위에 올려놓을 때 전기레인지가 조리대와 평행으로 되도록 합니다.
최종 검사
-설치를 완료한 후 주전원 장치를 겹니다.
-가전제품을 처음으로 작동할 때 사용 설명서를 읽어보십시오.
- 전기레인지 요리판이 열이 나는지 확인합니다.
가전제품의 분리
-가전제품을 주전원에서 분리합니다.
-가전제품이 추가 클램프로 고정된 경우 클램프의 나사를 먼저 분리합니다.
-전기레인지 바닥에서 위로 밀어 올려서 전기레인지를 분리합니다.
