ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HII 64730 UFTX BEKO

• Кепілдік жарамдылығын сақтау үшін құрылғыны қолданыстағы ережелерге сәйкес білікті адам орнатуы керек. Өндіруші рұқсат етілмеген адамдар өткізген процедуралардан (бұл да кепілдік күшін жоюы мүмкін) туындаған залалдар үшін жауапты болмайды.

• Құрылғының орналастырылатын орнын дайындау және электр орнатымды дайындап қою тұтынушының жауапкершілігінде.

• Құрылғы барлық жергілікті газ және/ немесе электр туралы ережелерге сәйкес орнатылуы керек.

• Құрылғының ішіндегі барлық орауыш материалдары мен құжаттарды алып тастаңыз және орнатудың алдында құрылғыда зақым бар-жоғын тексеріңіз. Құрылғы зақымдалған болса, оны

• Орнатқаннан кейін пайдаланушының электр байланыстарына жете алмайтындығына көз жеткізіңіз.

• Тасымалдау және орнату кезінде әрдайым қорғаныш қолғап киіңіз.

• Орнатуды бастамас бұрын орнату аумағындағы электр байланыстарын ажыратыңыз.54

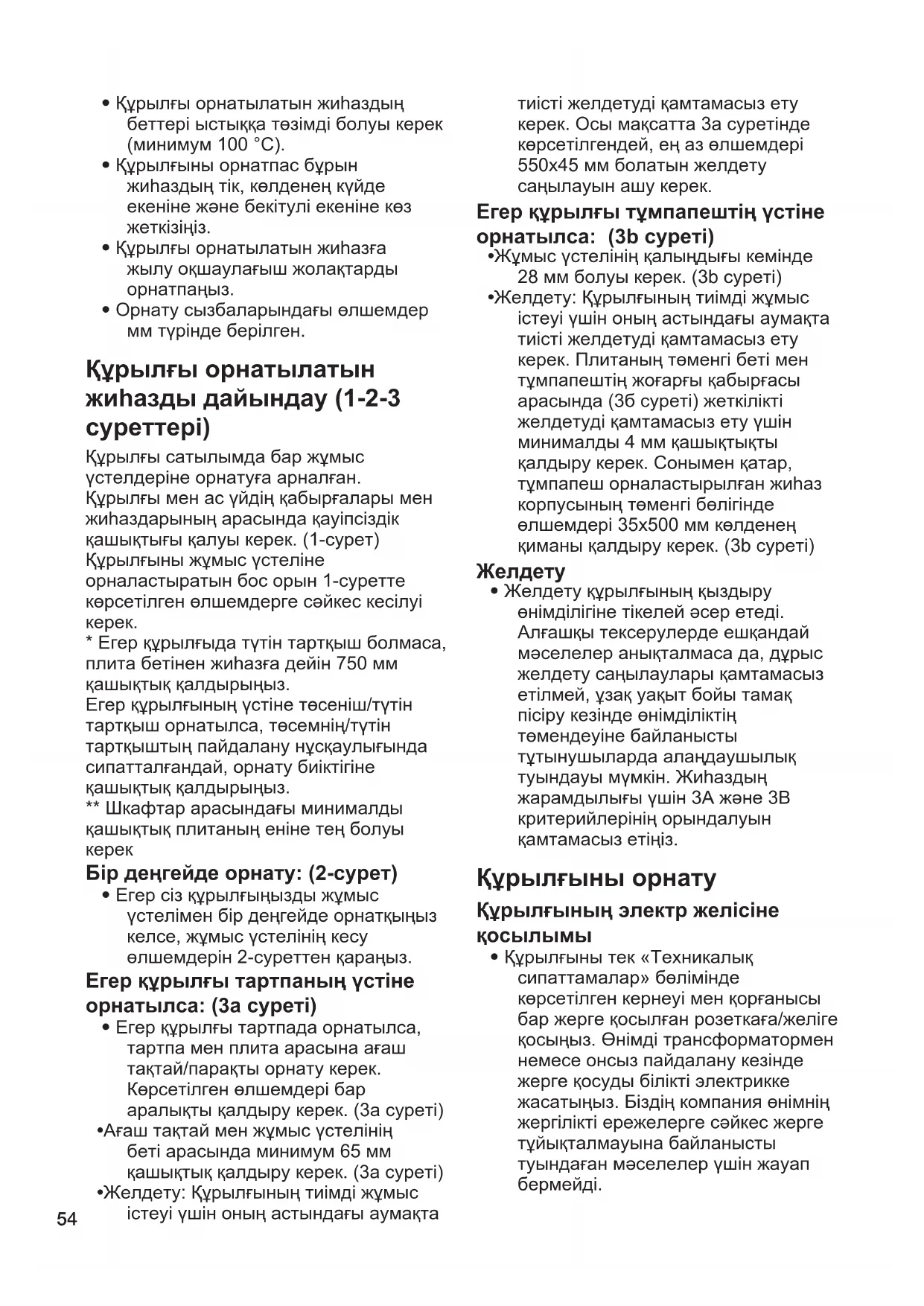

• Құрылғы орнатылатын жиһаздың беттері ыстыққа төзімді болуы керек (минимум 100 °C).

• Құрылғыны орнатпас бұрын жиһаздың тік, көлденең күйде екеніне және бекітулі екеніне көз жеткізіңіз.

• Құрылғы орнатылатын жиһазға жылу оқшаулағыш жолақтарды орнатпаңыз.

• Орнату сызбаларындағы өлшемдер мм түрінде берілген. Құрылғы орнатылатын жиһазды дайындау (1-2-3

Құрылғы сатылымда бар жұмыс үстелдеріне орнатуға арналған. Құрылғы мен ас үйдің қабырғалары мен жиһаздарының арасында қауіпсіздік қашықтығы қалуы керек. (1-сурет) Құрылғыны жұмыс үстеліне орналастыратын бос орын 1-суретте көрсетілген өлшемдерге сәйкес кесілуі

• Егер құрылғыда түтін тартқыш болмаса, плита бетінен жиһазға дейін 750 мм қашықтық қалдырыңыз. Егер құрылғының үстіне төсеніш/түтін тартқыш орнатылса, төсемнің/түтін тартқыштың пайдалану нұсқаулығында сипатталғандай, орнату биіктігіне қашықтық қалдырыңыз. ** Шкафтар арасындағы минималды қашықтық плитаның еніне тең болуы

Бір деңгейде орнату: (2-сурет)

• Егер сіз құрылғыңызды жұмыс үстелімен бір деңгейде орнатқыңыз келсе, жұмыс үстелінің кесу өлшемдерін 2-суреттен қараңыз. Егер құрылғы тартпаның үстіне орнатылса: (3а суреті)

• Егер құрылғы тартпада орнатылса, тартпа мен плита арасына ағаш тақтай/парақты орнату керек. Көрсетілген өлшемдері бар аралықты қалдыру керек. (3а суреті)

• Ағаш тақтай мен жұмыс үстелінің беті арасында минимум 65 мм қашықтық қалдыру керек. (3а суреті)

• Желдету: Құрылғының тиімді жұмыс істеуі үшін оның астындағы аумақта тиісті желдетуді қамтамасыз ету керек. Осы мақсатта 3a суретінде көрсетілгендей, ең аз өлшемдері 550х45 мм болатын желдету саңылауын ашу керек. Егер құрылғы тұмпапештің үстіне орнатылса: (3b суреті)

• Жұмыс үстелінің қалыңдығы кемінде 28 мм болуы керек. (3b суреті)

• Желдету: Құрылғының тиімді жұмыс істеуі үшін оның астындағы аумақта тиісті желдетуді қамтамасыз ету керек. Плитаның төменгі беті мен тұмпапештің жоғарғы қабырғасы арасында (3б суреті) жеткілікті желдетуді қамтамасыз ету үшін минималды 4 мм қашықтықты қалдыру керек. Сонымен қатар, тұмпапеш орналастырылған жиһаз корпусының төменгі бөлігінде өлшемдері 35х500 мм көлденең қиманы қалдыру керек. (3b суреті)

• Желдету құрылғының қыздыру өнімділігіне тікелей әсер етеді. Алғашқы тексерулерде ешқандай мәселелер анықталмаса да, дұрыс желдету саңылаулары қамтамасыз етілмей, ұзақ уақыт бойы тамақ пісіру кезінде өнімділіктің төмендеуіне байланысты тұтынушыларда алаңдаушылық туындауы мүмкін. Жиһаздың жарамдылығы үшін 3А және 3В критерийлерінің орындалуын қамтамасыз етіңіз. Құрылғыны орнату Құрылғының электр желісіне

• Құрылғыны тек «Техникалық сипаттамалар» бөлімінде көрсетілген кернеуі мен қорғанысы бар жерге қосылған розеткаға/желіге қосыңыз. Өнімді трансформатормен немесе онсыз пайдалану кезінде жерге қосуды білікті электрикке жасатыңыз. Біздің компания өнімнің жергілікті ережелерге сәйкес жерге тұйықталмауына байланысты туындаған мәселелер үшін жауап бермейді.55

• Электр қондырғысында кез келген жұмысты бастамас бұрын құрылғыны электр қосылымынан ажыратыңыз. Ток соғу қаупі

• Құрылғыны электр желісіне тек рұқсаты бар және білікті адам қос алады. Рұқсат етілмеген адамдар жасаған әрекеттер нәтижесінде орын алуы мүмкін зияндар үшін өндіруші жауапкершілік көтермейді.

• Құрылғыны электр желісінен толық ажыратуға болатындай етіп орнату керек. Ажырату құрылыс ережелеріне сәйкес бекітілген электр қондырғысына кірістірілген ажыратқышпен қамтамасыз етілуі

• Плитаның астыңғы жағы да пайдаланып жатқанда қызады. Электрлік қосылымдар төменгі бетке жанаспауы керек, әйтпесе қосылымдар зақымдалуы мүмкін.

• Қосылым кабельдерін ыстық беттер үстінен өткізбеңіз. Әйтпесе, плитаның қысқа тұйықталуы нәтижесінде кабельдің оқшаулауы балқып, өртке әкелуі мүмкін. Егер электр кабелі зақымдалған болса, оны білікті электрик ауыстыруы керек. Әйтпесе электр тогы, қысқа тұйықталу немесе өрт қаупі бар!

• Сымдарды өткізген кезде сіз ұлттық/ жергілікті электр ережелерін сақтауыңыз керек және плита үшін тиісті розетканы/желіні және ашаны пайдалануыңыз керек. Өнімнің қуат лимиттері ашаның және розетканың/ желінің ағымдағы өткізу қабілетінен тыс болған жағдайда, өнімді ашаны және розетканы/желіні пайдаланбай тікелей электр қондырғысы арқылы қосу керек.

• Сақтандырғыш көрсеткіші өніммен үйлесімді екеніне көз жеткізіңіз.

• Қосылым ұлттық ережелерге сәйкес келуі керек.

• Қуат желісі туралы деректер өнімнің түр жапсырмасында көрсетілген деректерге сәйкес келуі керек. Сіз плитаның төменгі жағында түр жапсырмасын көре аласыз.

• Өнімнің қуат кабелі «Техникалық сипаттамалар» кестесіндегі мәндерге сәйкес келуі керек.

• Егер құрылғы электр желісіне тікелей қосылуы керек болса: Егер электр желісіндегі барлық істіктерді ажырату мүмкін болмаса, кемінде 3 мм түйіспе аралығы бар ажырату блогын (сақтандырғыш, желілік қауіпсіздік қосқышы, контактор) қосу керек және IEE директиваларына сәйкес осы ажырату блогының барлық істіктері құрылғы жанында (үстінде емес) болуы керек. Осы нұсқауды орындамау жұмыс мәселелерін тудыруы және өнімнің кепілдігін жарамсыз етуі мүмкін.

• Қалдық ток ажыратқышымен қосымша қорғаныс ұсынылады. Егер құрылғыңызда қуат сымы мен ашасы болса:

• Құрылғыңыздың электр желісіне қосылымын жерге қосылған розеткаға қосу арқылы орындаңыз. Егер құрылғыңызда қуат сымы болса, бірақ ашасы болмаса:

• Құрылғыны электр желісіне сәйкес төменде көрсетілгендей, қуат сымының түріне сай қосыңыз. Құрылғыңыздың қорек сымының түрі пайдалану жөніндегі нұсқаулықтың «Техникалық сипаттамалар» бөлімінде көрсетілген. Егер қуат сымының түрі 3 өткізгішті болса, 1 фазалы қосылым үшін: - (BRW) қоңыр = L (фаза) - (BLU) көк = N (бейтарап) - (GR/YE) жасыл/сары сым = (E) (жерге қосу) Егер сіздің қуат сымының түрі 5 өткізгішті болса, 1 фазалы қосылым үшін: Бір фазалы қосылым үшін - (BRW/BLA) қоңыр/қара = L (фаза) - (BLU/GRE) көк/сұр = N (бейтарап) - (GR/YE) жасыл/сары сым = (E) (жерге қосу) Егер сіздің қуат сымының түрі 5 өткізгішті болса, 2 фазалы қосылым үшін: - (BRW) қоңыр = L1 (фаза) - (BLA) қара = L2 (фаза) - (BLU/GRE) көк/сұр = N (бейтарап) - (GR/YE) жасыл/сары сым = (E) (жерге қосу)56 Егер қуат сымының түрі 4 өткізгішті болса, 1 фазалы қосылым үшін: - (BRW/ BLA) қоңыр/ қара = L (фаза) - (BLU) көк = N (бейтарап) - (GR/YE) жасыл/сары сым = (E) (жерге қосу) Егер қуат сымының түрі 4 өткізгішті болса, 2 фазалы қосылым үшін: - (BRW) қоңыр = L1 (фаза) - (BLA) қара = L2 (фаза) - (BLU) көк = N (бейтарап) - (GR/YE) жасыл/сары сым = (E) (жерге қосу) Егер қуат сымының түрі 5 өткізгішті болса, 3 фазалы қосылым үшін: - (BRW) қоңыр = L1 (фаза) - (BLA) қара = L2 (фаза) - (GRE) сұр = L3 (фаза) - (BLU) көк = N (бейтарап) - (GR/YE) жасыл/сары сым = (E) (жерге қосу) Құрылғыны өрттен қорғау үшін:

• Доға пайда болмауы үшін өнімнің ашасы розеткаға мықтап жалғанғанына көз жеткізіңіз.

• Зақымдалған кабельдерді немесе ұзартқыш кабельдерді пайдаланбаңыз.

• Сұйықтықтың немесе ылғалдың электр қосылым тұсына ене алмауын қамтамасыз етіңіз. Құрылғыны орналастыру және бекіту (5-6-7-8 суреттері)

• Құрылғыны орнататын орынды дайындағаннан кейін плитаны төңкеріп, тегіс бетке қойыңыз.

• Құрылғымен бірге қамтамасыз етілген тығыздағыш нығыздағышты плитаның айналасына бекітіңіз, ол 5-суретте көрсетілгендей әйнектің сыртқы шетінен 1-2 мм іште болатындай етіп орналастырыңыз. Екі шеті мен шыны мен тығыздағыш арасында бос орын қалмауын қадағалаңыз.

• 6-суретте көрсетілгендей, плитаның төменгі корпусындағы орындыққа орналастыру арқылы құрылғымен бірге қамтамасыз етілген орнату серіппелерін бұрап бекітіңіз. (Кейбір үлгілерде бұл серіппелер құрылғыға шығарылғанға дейін бекітілуі

• Плитаны қайтадан аударып, жұмыс үстелімен туралаңыз, содан кейін жұмыс үстеліне қойыңыз. Плита серіппелердің арқасында жұмыс үстеліне қойылады және оңай бекітіледі.

• Плитаны жұмыс үстеліне орналастырған кезде плита мен жұмыс үстелінің параллель екеніне көз жеткізіңіз. Ол параллель болмаған кезде, 8-суретте көрсетілгендей құралмен бірге жеткізілетін қосымша қысқыштарды қосыңыз. 8-суретте қысқыштарды орнату мүмкін орындар көрсетілген. (Қысқыштарды бекітуге болатын орындар өнімнің үлгісіне байланысты өзгеруі мүмкін. Сіз өзіңіздің өніміңізге орнатылатын тесіктерге сәйкес қосыла аласыз.) Қысқыштарды тиісті орындарға бекіту арқылы параллелизмді қамтамасыз етіңіз. Өніммен бірге жеткізілетін қысқыштардың түрі мен саны өнімнің үлгісіне байланысты өзгеруі мүмкін. Құрылғыны орналастыру және бекіту (9 суреттері)

• 9-сурет өнімге бекітілген серіппелері мен тығыздағыш тығыздағыштары бар модельдерге арналған. Бұл модельдер үшін 5-6-7-8 суреттерді елемеңіз. Осы модельдер үшін пайдаланушы нұсқаулығында жазылған ені мен тереңдігін 10 мм артық деп есептеңіз.

• Плитаны жұмыс үстелімен туралаңыз, содан кейін оны жұмыс үстеліне қойыңыз. Плита серіппелердің арқасында жұмыс үстеліне қойылады және ол оңай бекітіледі.

• Плитаны жұмыс үстеліне орналастырған кезде плита мен жұмыс үстелінің параллель екеніне көз жеткізіңіз. Қорытынды тексеру

• Орнатуды аяқтағаннан кейін электр желісін қосыңыз.

• Пайдалану нұсқаулығынан құрылғыны бірінші рет пайдалану туралы оқыңыз.

• Әр әзірлеу аймағының қызғанына көз жеткізіңіз.57 Құрылғыны алу

• Құрылғыны электр желісінен ажыратыңыз.

• Егер құрылғыңыз қосымша қысқыштармен бекітілген болса, алдымен қысқыштардың бұрандаларын алыңыз.

• Плитаны астыңғы жағынан жоғары қарай итеріп алыңыз.
