NAUDOJIMO INSTRUKCIJA HII 64730 UFTX BEKO

• Prietaisą įrengti turi kvalifikuotas specialistas, vadovaudamasis galiojančiais teisės aktais, kad išlaikytų galiojančią garantiją. Gamintojas neatsako už žalą, atsiradusią dėl neįgaliotų asmenų atliktų procedūrų, kurios taip pat gali panaikinti garantiją.

• Parengti vietą, kurioje bus prietaisas, ir paruošti elektros instaliaciją, yra kliento pareiga.

• Prietaisas turi būti sumontuotas laikantis visų vietinių dujų ir (arba) elektros taisyklių.

• Išimkite visas pakavimo medžiagas ir dokumentus prietaiso viduje ir prieš montuodami patikrinkite, ar nėra prietaiso pažeidimų. Jei prietaisas sugadintas, jo nenaudokite

• Įsitikinkite, kad po montavimo vartotojas negalės pasiekti elektros jungčių.

• Transportuodami ir montuodami visada mūvėkite apsaugines pirštines.

• Prieš montuodami atjunkite elektros jungtis toje vietoje, kur jas įrengsite.

• Baldų, kuriuose bus montuojamas prietaisas, paviršiai turi būti atsparūs karščiui (ne mažiau kaip 100 °C).

• Prieš montuodami prietaisą įsitikinkite, kad baldai yra tiesioje, horizontalioje padėtyje ir pritvirtinti.

• Neįstatykite šilumos izoliacijos juostelių ant baldų, į kuriuos reikia sumontuoti prietaisą.60

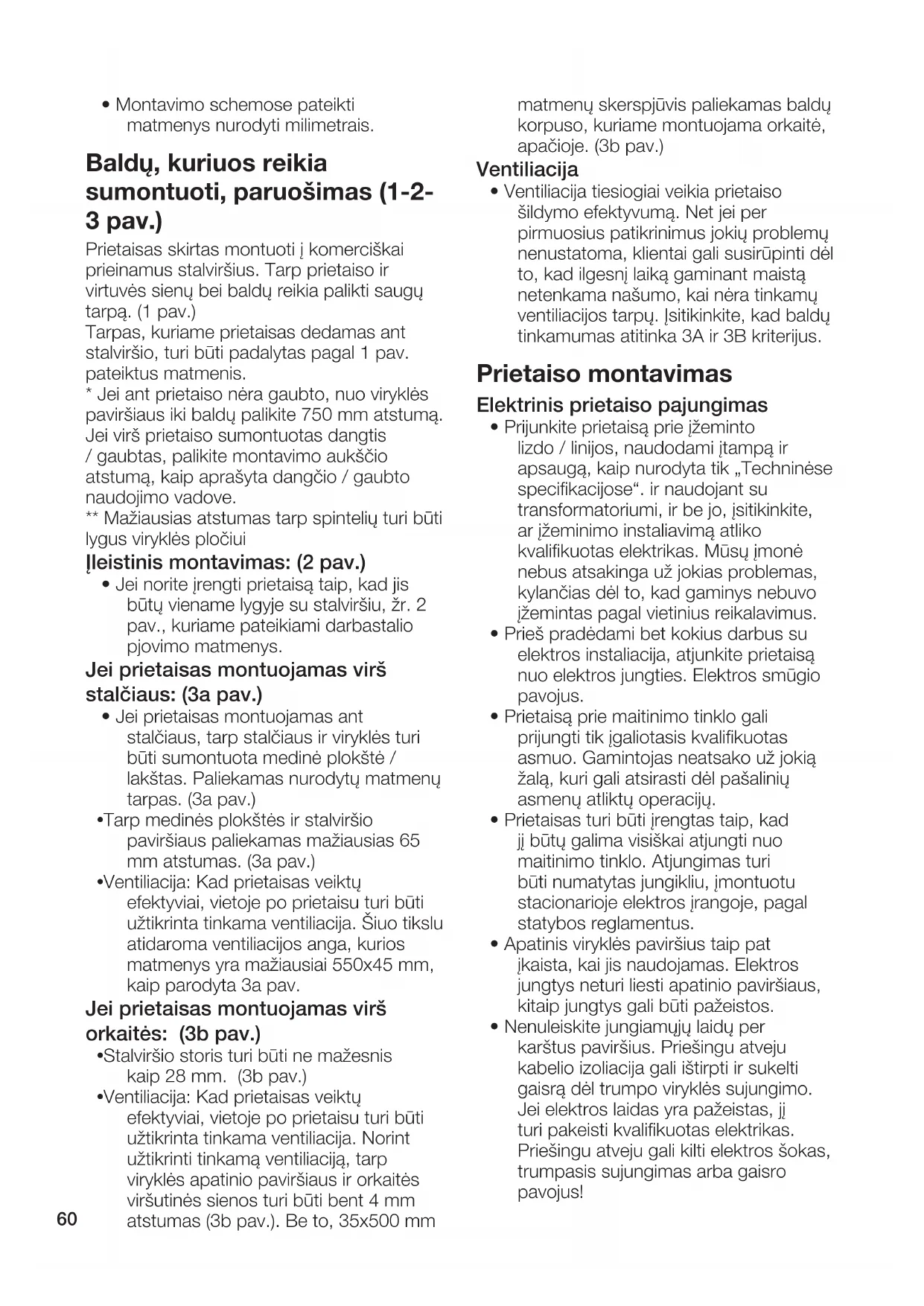

• Montavimo schemose pateikti matmenys nurodyti milimetrais. Baldų, kuriuos reikia sumontuoti, paruošimas (1-2- 3 pav.) Prietaisas skirtas montuoti į komerciškai prieinamus stalviršius. Tarp prietaiso ir virtuvės sienų bei baldų reikia palikti saugų tarpą. (1 pav.) Tarpas, kuriame prietaisas dedamas ant stalviršio, turi būti padalytas pagal 1 pav. pateiktus matmenis.

• Jei ant prietaiso nėra gaubto, nuo viryklės paviršiaus iki baldų palikite 750 mm atstumą. Jei virš prietaiso sumontuotas dangtis / gaubtas, palikite montavimo aukščio atstumą, kaip aprašyta dangčio / gaubto naudojimo vadove. ** Mažiausias atstumas tarp spintelių turi būti lygus viryklės pločiui Įleistinis montavimas: (2 pav.)

• Jei norite įrengti prietaisą taip, kad jis būtų viename lygyje su stalviršiu, žr. 2 pav., kuriame pateikiami darbastalio pjovimo matmenys. Jei prietaisas montuojamas virš stalčiaus: (3a pav.)

• Jei prietaisas montuojamas ant stalčiaus, tarp stalčiaus ir viryklės turi būti sumontuota medinė plokštė / lakštas. Paliekamas nurodytų matmenų tarpas. (3a pav.)

• Tarp medinės plokštės ir stalviršio paviršiaus paliekamas mažiausias 65 mm atstumas. (3a pav.)

• Ventiliacija: Kad prietaisas veiktų efektyviai, vietoje po prietaisu turi būti užtikrinta tinkama ventiliacija. Šiuo tikslu atidaroma ventiliacijos anga, kurios matmenys yra mažiausiai 550x45 mm, kaip parodyta 3a pav. Jei prietaisas montuojamas virš orkaitės: (3b pav.)

• Stalviršio storis turi būti ne mažesnis kaip 28 mm. (3b pav.)

• Ventiliacija: Kad prietaisas veiktų efektyviai, vietoje po prietaisu turi būti užtikrinta tinkama ventiliacija. Norint užtikrinti tinkamą ventiliaciją, tarp viryklės apatinio paviršiaus ir orkaitės viršutinės sienos turi būti bent 4 mm atstumas (3b pav.). Be to, 35x500 mm matmenų skerspjūvis paliekamas baldų korpuso, kuriame montuojama orkaitė, apačioje. (3b pav.) Ventiliacija

• Ventiliacija tiesiogiai veikia prietaiso šildymo efektyvumą. Net jei per pirmuosius patikrinimus jokių problemų nenustatoma, klientai gali susirūpinti dėl to, kad ilgesnį laiką gaminant maistą netenkama našumo, kai nėra tinkamų ventiliacijos tarpų. Įsitikinkite, kad baldų tinkamumas atitinka 3A ir 3B kriterijus. Prietaiso montavimas Elektrinis prietaiso pajungimas

• Prijunkite prietaisą prie įžeminto lizdo / linijos, naudodami įtampą ir apsaugą, kaip nurodyta tik „Techninėse specifikacijose“. ir naudojant su transformatoriumi, ir be jo, įsitikinkite, ar įžeminimo instaliavimą atliko kvalifikuotas elektrikas. Mūsų įmonė nebus atsakinga už jokias problemas, kylančias dėl to, kad gaminys nebuvo įžemintas pagal vietinius reikalavimus.

• Prieš pradėdami bet kokius darbus su elektros instaliacija, atjunkite prietaisą nuo elektros jungties. Elektros smūgio pavojus.

• Prietaisą prie maitinimo tinklo gali prijungti tik įgaliotasis kvalifikuotas asmuo. Gamintojas neatsako už jokią žalą, kuri gali atsirasti dėl pašalinių asmenų atliktų operacijų.

• Prietaisas turi būti įrengtas taip, kad jį būtų galima visiškai atjungti nuo maitinimo tinklo. Atjungimas turi būti numatytas jungikliu, įmontuotu stacionarioje elektros įrangoje, pagal statybos reglamentus.

• Apatinis viryklės paviršius taip pat įkaista, kai jis naudojamas. Elektros jungtys neturi liesti apatinio paviršiaus, kitaip jungtys gali būti pažeistos.

• Nenuleiskite jungiamųjų laidų per karštus paviršius. Priešingu atveju kabelio izoliacija gali ištirpti ir sukelti gaisrą dėl trumpo viryklės sujungimo. Jei elektros laidas yra pažeistas, jį turi pakeisti kvalifikuotas elektrikas. Priešingu atveju gali kilti elektros šokas, trumpasis sujungimas arba gaisro pavojus!61

• Tiesdami laidus, laikykitės nacionalinių / vietinių elektros taisyklių ir viryklei naudokite tinkamą lizdą / laidą bei kištuką. Jei gaminio galios ribos neveikia kištuko ir kištukinio lizdo / linijos srovės, gaminį reikia prijungti tiesiai per stacionarią elektros instaliaciją, nenaudojant kištuko ir lizdo.

• Patikrinkite, ar saugiklio elektros saugos klasė yra tinkama šiam gaminiui.

• Pajungiant reikia vadovautis nacionaliniais reglamentais.

• Maitinimo tinklo duomenys turi atitikti ant prietaiso esančioje kategorijos plokštelėje nurodytus duomenis. Viryklės apačioje galite pamatyti tipo etiketę.

• Šio gaminio maitinimo laidas privalo atitikti techninių duomenų lentelėje nurodytus parametrus.

• Jei prietaisas yra tiesiogiai prijungtas prie tinklo: Jeigu neįmanoma iš maitinimo tinklo išjungti visų polių, išjungimo prietaisai (saugikliai, grandinės apsaugos jungikliai, kontaktoriai) turi būti prijungti paliekant bent 3 mm tarpelius tarp konkaktų; visi poliai turi būti šalia (bet ne virš) viryklės, atsižvelgiant į iEE reglamentus. Nesilaikant šio nurodymo gali kilti naudojimo problemų ir gaminio garantija nebegalios.

• Rekomenduojama papildoma apsauga, panaudojant elektros grandinės pertraukiklį. Jei jūsų prietaisas turi maitinimo laidą ir kištuką:

• Prijunkite prietaisą elektriniu būdu, prijunkdami jį prie įžeminto lizdo. Jei jūsų prietaisas turi maitinimo laidą, bet neturi kištuko:

• Prijunkite savo prietaisą prie elektros tinklo, kaip nurodyta toliau, atsižvelgiant į maitinimo laido tipą. Jūsų prietaiso maitinimo laido tipas nurodytas naudojimo instrukcijos skyriuje „Specifikacijos“. Jei jūsų maitinimo laido tipas yra 3 laidų, 1 fazės prijungimui: - (BRW) Ruda = L (fazė) - (BLU) mėlyna = N (neutrali) - (GR / YE) žalia / geltona viela = (E) (įžeminimas) Jei jūsų maitinimo laido tipas yra 5 laidininkai, jungiant 1 fazę: Vienfazei jungčiai - (BRW / BLA) Ruda / Juoda = L (fazė) - (BLU / GRE) mėlyna / pilka = N (neutrali) - (GR / YE) žalia / geltona viela = (E) (įžeminimas) Jei jūsų maitinimo laido tipas yra 5 laidininkai, jungiant 2 fazę: - (BRW) Ruda = L1 (fazė) - (BLA) Juoda = L2 (fazė) - (BLU / GRE) mėlyna / pilka = N (neutrali) - (GR / YE) žalia / geltona viela = (E) (įžeminimas) Jei jūsų maitinimo laido tipas yra 4 laidininkai, jungiant 1 fazę: - (BRW/ BLA) Ruda/ Juoda = L (fazė) - (BLU) mėlyna = N (neutrali) - (GR / YE) žalia / geltona viela = (E) (įžeminimas) Jei jūsų maitinimo laido tipas yra 4 laidininkai, jungiant 2 fazę: - (BRW) Ruda = L1 (fazė) - (BLA) Juoda = L2 (fazė) - (BLU) mėlyna = N (neutrali) - (GR / YE) žalia / geltona viela = (E) (įžeminimas) Jei jūsų maitinimo laido tipas yra 5 laidininkai, jungiant 3 fazę: - (BRW) Ruda = L1 (fazė) - (BLA) Juoda = L2 (fazė) - (GRE) pilka = L3 (fazė) - (BLU) mėlyna = N (neutrali) - (GR / YE) žalia / geltona viela = (E) (įžeminimas) Norėdami apsaugoti prietaisą nuo degimo:

• Įsitikinkite, kad produkto kištukas tvirtai įkištas į lizdą, kad išvengtumėte kibirkščiavimo.

• Nenaudokite pažeistų kabelių arba ilginamųjų kabelių.

• Užtikrinkite, kad prie elektros jungties taško nepatektų skysčio ar drėgmės. Prietaiso įdėjimas ir tvirtinimas (5-6- 7-8 pav.)

• Paruošę prietaiso montavimo vietą, viryklę apverskite aukštyn kojomis ir padėkite ant lygaus paviršiaus.

• Aplink viryklę pritvirtinkite prie prietaiso pridedamą sandarinimo tarpiklį taip, kad stiklo išorinis kraštas būtų 1-2 mm atstumu, kaip parodyta 5 pav.62 Įsitikinkite, kad tarp abiejų galų ir tarp stiklo bei tarpiklio neliko tarpo.

• Prisukite ir pritvirtinkite su prietaisu pateiktas montavimo spyruokles, pritvirtindami jas prie sėdynės ant viryklės apatinio korpuso, kaip parodyta 6 pav. (Kai kuriuose modeliuose šios spyruoklės gali būti pritvirtintos prie prietaiso gamykloje.)

• Dar kartą pasukite viryklę ir sulygiuokite ją su stalviršiu, tada padėkite ant stalviršio. Viryklė dedama ant stalviršio dėka spyruoklių ir lengvai pritvirtinama.

• Uždėdami viryklę ant stalviršio, įsitikinkite, kad viryklė ir stalviršis yra lygiagretūs. Kai jie nėra lygiagretūs, prijunkite papildomus su prietaisu pateiktus montavimo spaustukus, kaip parodyta 8 pav. 8 pav. parodytos galimos spaustukų montavimo vietos. (Vietos, kur galima pritvirtinti spaustukus, gali skirtis priklausomai nuo gaminio modelio. Jungtis galite atsižvelgdami į gaminio tvirtinimo angas.) Užtikrinkite lygiagretumą, pritvirtindami spaustukus prie atitinkamų vietų. Gaminiui tiekiamų spaustukų tipas ir kiekis gali skirtis priklausomai nuo gaminio modelio. Prietaiso įdėjimas ir tvirtinimas (9 pav.)

• 9 paveikslas skirtas modeliams su tvirtinimo spyruoklėmis ir sandarinimo tarpikliu, pritvirtintais prie gaminio. Šių modelių atveju nepaisykite 5-6-7-8 paveikslėlių. Šių modelių ploto ir gylio matavimai, parašyti vartotojo vadove, laikomi dar 10 mm didesniais.

• Sulyginkite kaitlentę su stalviršiu ir padėkite ją ant stalviršio. Viryklė dedama ant stalviršio spyruoklių dėka ir lengvai pritvirtinama.

• Uždėdami viryklę ant stalviršio, įsitikinkite, kad viryklė ir stalviršis yra lygiagretūs. Galutinis patikrinimas

• Atlikę montavimą įjunkite maitinimą.

• Prieš naudodami prietaisą pirmą kartą, perskaitykite naudotojo vadovą.

• Įsitikinkite, kad kiekviena viryklės pusė kaitina. Prietaiso pašalinimas

• Atjunkite prietaiso maitinimo šaltinį.

• Jei jūsų prietaisas pritvirtintas papildomais spaustukais, pirmiausia pašalinkite spaustukų varžtus.

• Pašalinkite viryklę stumdami į viršų nuo viryklės dugno. LV-Drošības instrukcijas
