ПОСІБНИК КОРИСТУВАЧА HII 64730 UFTX BEKO

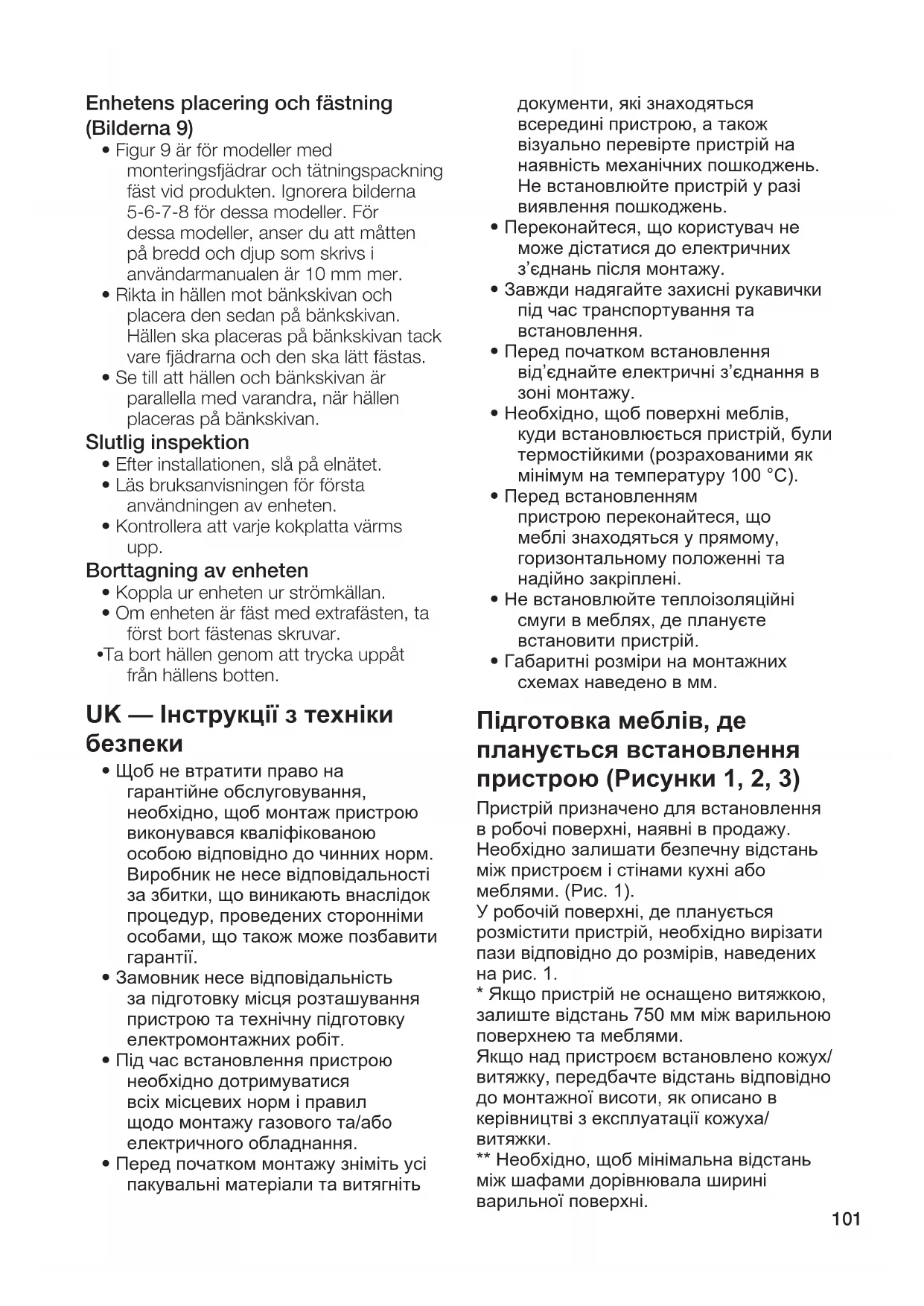

• Щоб не втратити право на гарантійне обслуговування, необхідно, щоб монтаж пристрою виконувався кваліфікованою особою відповідно до чинних норм. Виробник не несе відповідальності за збитки, що виникають внаслідок процедур, проведених сторонніми особами, що також може позбавити

• Замовник несе відповідальність за підготовку місця розташування пристрою та технічну підготовку електромонтажних робіт.

• Під час встановлення пристрою необхідно дотримуватися всіх місцевих норм і правил щодо монтажу газового та/або електричного обладнання.

• Перед початком монтажу зніміть усі пакувальні матеріали та витягніть документи, які знаходяться всередині пристрою, а також візуально перевірте пристрій на наявність механічних пошкоджень. Не встановлюйте пристрій у разі виявлення пошкоджень.

• Переконайтеся, що користувач не може дістатися до електричних з’єднань після монтажу.

• Завжди надягайте захисні рукавички під час транспортування та встановлення.

• Перед початком встановлення від’єднайте електричні з’єднання в зоні монтажу.

• Необхідно, щоб поверхні меблів, куди встановлюється пристрій, були термостійкими (розрахованими як мінімум на температуру 100 °C).

• Перед встановленням пристрою переконайтеся, що меблі знаходяться у прямому, горизонтальному положенні та надійно закріплені.

• Не встановлюйте теплоізоляційні смуги в меблях, де плануєте встановити пристрій.

• Габаритні розміри на монтажних схемах наведено в мм. Підготовка меблів, де планується встановлення пристрою (Pисунки 1, 2, 3) Пристрій призначено для встановлення в робочі поверхні, наявні в продажу. Необхідно залишати безпечну відстань між пристроєм і стінами кухні або меблями. (Рис. 1). У робочій поверхні, де планується розмістити пристрій, необхідно вирізати пази відповідно до розмірів, наведених на рис. 1.

• Якщо пристрій не оснащено витяжкою, залиште відстань 750 мм між варильною поверхнею та меблями. Якщо над пристроєм встановлено кожух/ витяжку, передбачте відстань відповідно до монтажної висоти, як описано в керівництві з експлуатації кожуха/

** Необхідно, щоб мінімальна відстань між шафами дорівнювала ширині варильної поверхні.102 Монтаж врівень (Pис. 2)

• Якщо ви бажаєте встановити пристрій врівень із робочою поверхнею, див. рисунок 2 щодо розмірів вирізів на робочій поверхні. Встановлення пристрою над висувним ящиком (Рис. 3a)

• Якщо планується встановити пристрій на висувний ящик, між висувним ящиком і плитою встановлюється дерев’яна плита/ лист. При цьому забезпечується зазор із зазначеними розмірами. (Рис. 3a)

• Необхідно, щоб між дерев’яною плитою та робочою поверхнею зберігалася мінімальна відстань 65 мм. (Рис. 3a)

• Вентиляція. Для ефективної роботи пристрою слід забезпечити належну вентиляцію в зоні під пристроєм. Для цього необхідно залишити вентиляційний отвір з мінімальними розмірами 550 x 45 мм, як показано на рис. 3а. Встановлення пристрою над духовкою (Рис. 3b).

• Необхідно, щоб товщина робочої поверхні була не менше 28 мм. (Рис. 3b).

• Вентиляція. Для ефективної роботи пристрою слід забезпечити належну вентиляцію в зоні під пристроєм. Для забезпечення належної вентиляції необхідно, щоб між нижньою поверхнею плити та верхньою стінкою духовки зберігалася мінімальна відстань 4 мм (рис. 3b). Крім того, в нижній частині корпусу меблів, де розміщена духовка, слід залишити поперечний зазор розмірами 35 x 500 мм. (Рис. 3b). Вентиляція.

• Вентиляція безпосередньо впливає на ефективність нагрівання пристрою. У разі, якщо не передбачено належних вентиляційних зазорів, незважаючи на те, що під час перших перевірок не було виявлено жодних проблем, впродовж більш тривалого періоду часу у споживачів може виникнути занепокоєння через втрати ефективності в процесі готування. Переконайтеся, що меблі відповідають критеріям 3A та 3B щодо їх придатності. Монтаж пристрою Електричне підключення

• Підключайте пристрій тільки до заземленої розетки/лінії, напруга та захист якої відповідають вимогам, зазначеним в «Технічних характеристиках». Під час використання виробу з трансформатором або без нього кваліфікованим електриком має бути встановлена заземлювальна установка. Наша компанія не несе відповідальності за будь-які проблеми, що виникають через те, що продукт не заземлений відповідно до місцевих норм.

• Перед початком будь-яких робіт із електромонтажу відключіть електричні з’єднання пристрою. Ризик ураження електричним

• До виконання робіт із підключення пристрою до електромережі допускаються тільки уповноважені та кваліфіковані особи. Виробник не несе відповідальності за будь- які збитки, які можуть виникнути в результаті робіт, здійснених неуповноваженими особами.

• Пристрій необхідно встановити так, щоб його можна було повністю відключити від електромережі. Необхідно, щоб відключення забезпечувалося перемикачем, вбудованим у стаціонарну електроустановку, згідно будівельних норм.

• Задня поверхня плити також нагрівається під час її експлуатації. Необхідно забезпечити, щоб електричні з’єднання не контактувати з нижньою поверхнею, інакше ці з’єднання можуть зазнати пошкодження.

• Не протягуйте з’єднувальні кабелі по гарячих поверхнях. Інакше103 ізоляція кабелю може розплавитися та спричинити пожежу в результаті короткого замикання плити. Якщо кабель живлення пошкоджено, до виконання робіт із його заміни допускається тільки кваліфікований електрик. Інакше існує небезпека ураження електричним струмом, короткого замикання або пожежі!

• Виконуючи підключення необхідно дотримуватися національних/ місцевих норм і правил експлуатації електроустановок, та використовувати для підключення плити відповідну силову розетку/ лінію та штепсельну вилку. Якщо обмеження потужності виробу виходять за межі поточної потужності штепсельної вилки та силової розетки/лінії, виріб необхідно підключити безпосередньо через стаціонарну електричну установку без використання штепсельної вилки та силової розетки/лінії.

• Переконайтеся, що номінальний струм плавкої вставки запобіжника сумісний із технічними характеристиками виробу.

• Необхідно, щоб з’єднання відповідало національним нормам і

• Технічні характеристики живлення мережі мають відповідати характеристикам, зазначеним на типовій табличці виробу. Типову табличку розміщено на нижній поверхні плити.

• Силовий кабель вашого виробу має відповідати значенням, наведеним у таблиці «Технічні характеристики».

• Якщо необхідно, безпосередньо підключити пристрій до електромережі, зробіть нижченаведені дії. Якщо неможливо вимкнути всі полюси мережі живлення, необхідно підключити блок вимкнення і забезпечити зазором між роз’єднаними контактами (запобіжників, лінійних запобіжних вимикачів, контактора) щонайменше 3 мм, при цьому всі контакти цього блоку вимкнення (відповідно до директив Програми ЄС із європейської інтелектуальної енергетики (IEE)) мають знаходитися поруч із пристроєм (не вище його). Невиконання цієї інструкції може спричинити експлуатаційні проблеми та анулювання гарантії продукту.

• Рекомендується додатковий захист вимикачем залишкового струму. Якщо ваш пристрій обладнано шнуром живлення та штепсельною вилкою, виконайте нижченаведені дії.

• Підключіть штепсельну вилку пристрою до заземленої розетки електромережі. Якщо ваш пристрій обладнано шнуром живлення, але не обладнано штепсельною вилкою, виконайте нижченаведені дії.

• Підключіть пристрій до електромережі, як зазначено нижче, відповідно до типу шнура живлення. Тип шнура живлення вашого пристрою вказано в розділі «Технічні характеристики» посібника з експлуатації. Якщо ви використовуєте 3-жильний шнур живлення, для однофазного підключення: - коричневий (BRW) = L (фаза) - синій (BLU) = N (нейтраль) - зелений/жовтий провід (GR/YE) = (E) (заземлення) Якщо ви використовуєте 5-жильний шнур живлення, для однофазного підключення: для однофазного підключення: - коричневий/чорний (BRW/BLA) = L

- синій/сірий (BLU/GRE) = N (нейтраль) - зелений/жовтий провід (GR/YE) = (E) (заземлення) Якщо ви використовуєте 5-жильний шнур живлення, для 2-фазного підключення: - коричневий (BRW) = L1 (фаза) - чорний (BLA) = L2 (фаза) - синій/сірий (BLU/GRE) = N (нейтраль) - зелений/жовтий провід (GR/YE) = (E) (заземлення)104 Якщо ви використовуєте 4-жильний шнур живлення, для 1-фазного підключення: - коричневий/чорний (BRW/BLA) = L (фаза) - синій (BLU) = N (нейтраль) - зелений/жовтий провід (GR/YE) = (E) (заземлення) Якщо ви використовуєте 4-жильний шнур живлення, для 2-фазного підключення: - коричневий (BRW) = L1 (фаза) - чорний (BLA) = L2 (фаза) - синій (BLU) = N (нейтраль) - зелений/жовтий провід (GR/YE) = (E) (заземлення) Якщо ви використовуєте 5-жильний шнур живлення, для 3-фазного підключення: - коричневий (BRW) = L1 (фаза) - чорний (BLA) = L2 (фаза) - сірий (GRE) = L3 (фаза) - синій (BLU) = N (нейтраль) - зелений/жовтий провід (GR/YE) = (E) (заземлення) Для захисту пристрою від займання виконайте нижченаведені дії.

• Переконайтеся, що вилка виробу надійно підключена до розетки, що захищає від утворення електричної

• Не використовуйте пошкоджені кабелі або подовжувачі.

• Забезпечте, щоб рідина або волога не потрапляли до точки електричного підключення. Розміщення та закріплення пристрою (Pисунки 5, 6, 7, 8)

• Підготувавши місце установки пристрою, переверніть плиту догори дном і поставте її на рівну

• Прикріпіть ущільнювальну прокладку, що постачається з пристроєм, навколо плити так, щоб вона знаходилася на відстані 1–2 мм усередині зовнішнього краю скла, як показано на рис. 5. Забезпечте, що між обома кінцями, а також між склом і прокладкою не залишився зазор.

• Закрутіть і закріпіть монтажні пружини, що постачаються з пристроєм, закріпивши в їх посадочному місці на нижньому корпусі плити, як показано на рис.

6. (Деякі моделі можуть постачатися

користувачу з прикріпленими до пристрою пружинами).

• Знову переверніть плиту і відрегулюйте її положення відносно робочої поверхні, а потім установіть її на робочій поверхні. Необхідно, щоб плита була розміщена на робочої поверхні за допомогою пружин і легко піддавалася закріпленню.

• Під час розміщення плити на робочій поверхні забезпечте паралельність робочої поверхні та плити. Якщо неможливо досягнути паралельності поверхонь, прикріпіть додаткові монтажні затискачі, що постачаються з пристроєм, як показано на рис. 8. На рис. 8 відображено можливі місця встановлення затискачів. (Розташування, де можна закріпити затискачі, можуть різнитися залежно від моделі виробу. Ви можете під’єднувати відповідно до отворів для кріплення на виробі.) Забезпечте паралельність, прикріпивши затискачі до відповідних місць. Тип і кількість затискачів, що постачаються з виробом, можуть відрізнятися залежно від моделі виробу. Розміщення та закріплення пристрою (Pисунки 9)

• Малюнок 9 наведено для моделей з кріпильними пружинами та ущільнювальною прокладкою, прикріпленими до виробу. Для цих моделей ігноруйте малюнки 5-6-7-8. Для цих моделей вважайте виміри ширини та глибини, написані в посібнику користувача, більше 10

• Вирівняйте варильну поверхню зі стільницею, а потім поставте її на стільницю. Варочна поверхня повинна бути розміщена на стільниці завдяки пружинам, і вона повинна бути легко закріплена.

• Під час розміщення плити на робочій поверхні забезпечте паралельність робочої поверхні та плити.105 Остаточна перевірка

• Після закінчення монтажу увімкніть електропостачання.

• Перед першим використанням виробу прочитайте посібник користувача.

• Переконайтеся, що кожна варильна поверхня нагрівається. Демонтаж пристрою

• Відключіть пристрій від мережі електроживлення.

• Якщо пристрій закріплено додатковими затискачами, спочатку викрутіть гвинти затискачів.
