РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HII 64730 UFTX BEKO

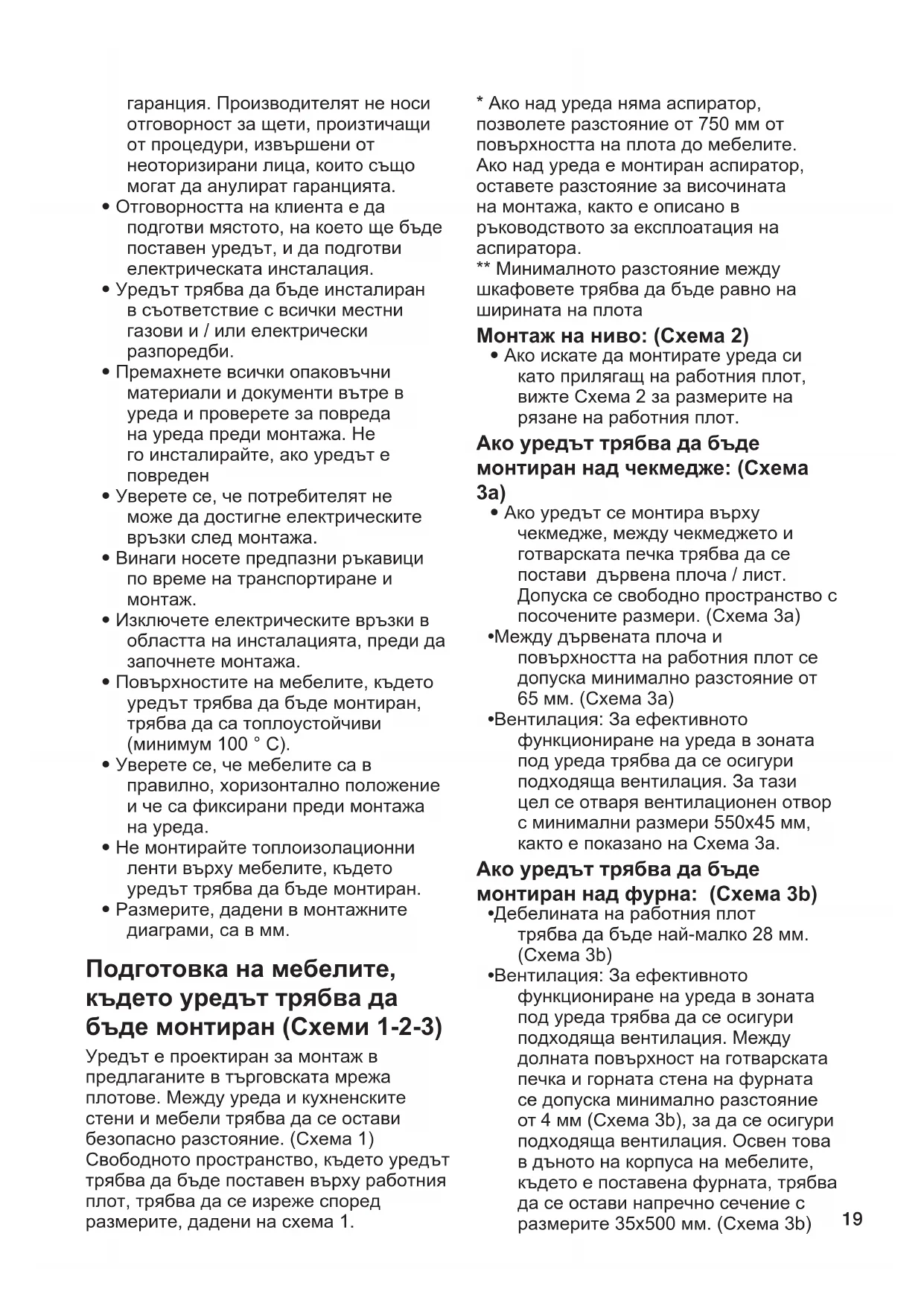

• Уредът трябва да бъде инсталиран от квалифицирано лице в съответствие с действащите разпоредби, за да се запази приложимата19 гаранция. Производителят не носи отговорност за щети, произтичащи от процедури, извършени от неоторизирани лица, които също могат да анулират гаранцията.

• Отговорността на клиента е да подготви мястото, на което ще бъде поставен уредът, и да подготви електрическата инсталация.

• Уредът трябва да бъде инсталиран в съответствие с всички местни газови и / или електрически разпоредби.

• Премахнете всички опаковъчни материали и документи вътре в уреда и проверете за повреда на уреда преди монтажа. Не го инсталирайте, ако уредът е

• Уверете се, че потребителят не може да достигне електрическите връзки след монтажа.

• Винаги носете предпазни ръкавици по време на транспортиране и

• Изключете електрическите връзки в областта на инсталацията, преди да започнете монтажа.

• Повърхностите на мебелите, където уредът трябва да бъде монтиран, трябва да са топлоустойчиви (минимум 100 ° C).

• Уверете се, че мебелите са в правилно, хоризонтално положение и че са фиксирани преди монтажа

• Не монтирайте топлоизолационни ленти върху мебелите, където уредът трябва да бъде монтиран.

• Размерите, дадени в монтажните диаграми, са в мм. Подготовка на мебелите, където уредът трябва да бъде монтиран (Схеми 1-2-3) Уредът е проектиран за монтаж в предлаганите в търговската мрежа плотове. Между уреда и кухненските стени и мебели трябва да се остави безопасно разстояние. (Схема 1) Свободното пространство, където уредът трябва да бъде поставен върху работния плот, трябва да се изреже според размерите, дадени на схема 1.

• Ако над уреда няма аспиратор, позволете разстояние от 750 мм от повърхността на плота до мебелите. Ако над уреда е монтиран аспиратор, оставете разстояние за височината на монтажа, както е описано в ръководството за експлоатация на аспиратора. ** Минималното разстояние между шкафовете трябва да бъде равно на ширината на плота Монтаж на ниво: (Схема 2)

• Ако искате да монтирате уреда си като прилягащ на работния плот, вижте Схема 2 за размерите на рязане на работния плот. Ако уредът трябва да бъде монтиран над чекмедже: (Схема 3a)

• Ако уредът се монтира върху чекмедже, между чекмеджето и готварската печка трябва да се постави дървена плоча / лист. Допуска се свободно пространство с посочените размери. (Схема 3a)

• Между дървената плоча и повърхността на работния плот се допуска минимално разстояние от 65 мм. (Схема 3a)

• Вентилация: За ефективното функциониране на уреда в зоната под уреда трябва да се осигури подходяща вентилация. За тази цел се отваря вентилационен отвор с минимални размери 550x45 мм, както е показано на Схема 3а. Ако уредът трябва да бъде монтиран над фурна: (Схема 3b)

• Дебелината на работния плот трябва да бъде най-малко 28 мм. (Схема 3b)

• Вентилация: За ефективното функциониране на уреда в зоната под уреда трябва да се осигури подходяща вентилация. Между долната повърхност на готварската печка и горната стена на фурната се допуска минимално разстояние от 4 мм (Схема 3b), за да се осигури подходяща вентилация. Освен това в дъното на корпуса на мебелите, където е поставена фурната, трябва да се остави напречно сечение с размерите 35x500 мм. (Схема 3b)20

• Вентилацията влияе пряко на отоплителните характеристики на уреда. Дори и да не бъде открит проблем при първите проверки, може да възникнат опасения на клиентите поради загуби в производителността при готвене за по-дълги периоди, когато не са осигурени правилни свободни пространства за вентилация. Уверете се, че критериите 3A и 3B са изпълнени за годността на

Монтаж на уреда Електрическо свързване на уреда

• Свържете уреда само към заземен контакт / мрежа с напрежение и защита, както е посочено в „Технически спецификации“. Помолете заземяването да бъде направено от квалифициран електротехник, докато използвате продукта с или без трансформатор. Нашата компания не носи отговорност за проблеми, възникнали поради това, че продуктът не е заземен в съответствие с местните разпоредби.

• Изключете уреда от електрическата връзка, преди да започнете каквато и да е работа по електрическата инсталация. Опасност от токов

• Уредът може да бъде свързан към електрическата мрежа само от упълномощено и квалифицирано лице. Производителят не носи отговорност за каквито и да е щети, които могат да възникнат в резултат на операции, извършени от неоторизирани лица.

• Уредът трябва да бъде монтиран така, че да може да бъде напълно изключен от мрежовото захранване. Прекъсването трябва да се осигури от превключвател, вграден във фиксираната електрическа инсталация, съгласно строителните разпоредби.

• Долната повърхност на готварската печка също се нагрява, когато се използва. Електрическите връзки не трябва да контактуват с долната повърхност, в противен случай връзките могат да бъдат повредени.

• Не прекарвайте свързващите кабели върху горещите повърхности. В противен случай изолацията на кабела може да се стопи и да причини пожар в резултат на късо съединение на готварската печка. Ако електрическият кабел е повреден, той трябва да бъде заменен от квалифициран електротехник. В противен случай има опасност от токов удар, късо съединение или

• Докато извършвате окабеляването, трябва да спазвате националните / местните електрически разпоредби и да използвате подходящия контакт / контакт и щепсел за готварската печка. В случай че ограниченията на мощността на продукта са извън текущата способност за носене на щепсела и контакта / линията, продуктът трябва да бъде свързан директно чрез неподвижна електрическа инсталация, без да се използва контакт / кабел.

• Уверете се, че класа на предпазителите е съвместим с

• Свързването трябва да отговаря на националните разпоредби.

• Данните за захранването трябва да съответстват на данните, посочени на етикета на типа продукт. Може да видите етикета на типа в долната част на печката.

• Захранващият кабел на вашия продукт трябва да отговаря на стойностите в таблицата „Технически спецификации“.

• Ако уредът е директно свързан към електрическата мрежа: Ако не е възможно да се разкачат всички стълбове в мрежовото захранване, трябва да се свърже разединителен блок с най-малко 3 мм контактна хлабина (предпазители, линейни предпазни превключватели, контактори) и всички полюси на този разединителен блок да са в21 непосредствена близост до (не над) уредът в съответствие с IEE директивите. Неспазването на тази инструкция може да причини експлоатационни проблеми и да обезсили гаранцията на продукта.

• Препоръчва се допълнителна защита от прекъсвач на остатъчен

Ако вашият уред има захранващ кабел и щепсел:

• Извършете електрическото свързване на вашия уред, като го включите към заземен контакт. Ако вашият уред има захранващ кабел, но няма щепсел:

• Свържете уреда към електрическата мрежа, както е посочено по- долу, според типа захранващ кабел. Типът захранващ кабел на вашия уред е посочен в раздела „Спецификации“ на ръководството за експлоатация. Ако вашият захранващ кабел е тип 3 проводник, за еднофазно свързване: - (BRW) Кафяв = L (Фаза) - (BLU) Син = N (Неутрален) - (GR/YE) Зелен / жълт проводник = (E) (Заземяване) Ако вашият захранващ кабел е тип 5 проводник, за еднофазно свързване: За еднофазна връзка - (BRW/BLA) Кафяв/Черен = L (Фаза) - (BLU/GRE) Син/Сив= N (Неутрален) - (GR/YE) Зелен / жълт проводник = (E) (Заземяване) Ако вашият захранващ кабел е тип 5 проводник, за двуфазно свързване: - (BRW) Кафяв = L1 (Фаза) - (BLA) Черен = L2 (Фаза) - (BLU/GRE) Син/Сив= N (Неутрален) - (GR/YE) Зелен / жълт проводник = (E) (Заземяване) Ако вашият захранващ кабел е тип 4 проводник, за еднофазно свързване: - (BRW/ BLA) Кафяв/ Черен = L (Фаза) - (BLU) Син = N (Неутрален) - (GR/YE) Зелен / жълт проводник = (E) (Заземяване) Ако вашият захранващ кабел е тип 4 проводник, за двуфазно свързване: - (BRW) Кафяв = L1 (Фаза) - (BLA) Черен = L2 (Фаза) - (BLU) Син = N (Неутрален) - (GR/YE) Зелен / жълт проводник = (E) (Заземяване) Ако вашият захранващ кабел е тип 5-проводник, за 3-фазно свързване: - (BRW) Кафяв = L1 (Фаза) - (BLA) Черен = L2 (Фаза) - (GRE) Сив = L3 (Фаза) - (BLU) Син = N (Неутрален) - (GR/YE) Зелен / жълт проводник = (E) (Заземяване) За защита на уреда от изгаряне:

• Уверете се, че щепселът на продукта е здраво включен в контакта, за да избегнете поява на

• Не използвайте повредени кабели или удължителни кабели.

• Уверете се, че течността или влагата не са достъпни до точката на електрическото свързване. Поставяне и закрепване на уреда (Схеми 5-6-7-8)

• След като подготвите мястото за инсталиране на уреда, обърнете готварската печка с горната част надолу и я поставете на равна повърхност.

• Поставете уплътнението, доставено с уреда, около готварската печка, така че да е на 1-2 мм вътре във външния ръб на стъклото, както е показано на схема 5. Уверете се, че между двата края и между стъклото и уплътнението не остава свободно

• Завийте и закрепете монтажните пружини, доставени с уреда, като ги фиксирате на мястото им в долния корпус на печката, както е показано на фигура 6. (При някои модели тези пружини могат да бъдат закрепени към уреда фабрично.)

• Завъртете готварската печка отново и я подравнете с плота и след това я поставете върху плота. Готварската печка трябва да се постави на работния плот благодарение на пружините и22 трябва да бъде лесно обезопасена.

• Уверете се, че готварската печка и плотът са успоредни, когато поставяте печката на плота. Когато не е паралелно, свържете допълнителните монтажни скоби, доставени с уреда, както е показано на схема 8. Фигура 8 показва възможните места за монтаж на скобите. (Местата, където могат да бъдат прикрепени скобите, могат да варират в зависимост от модела на продукта. Можете да се свържете според монтажните отвори на вашия продукт.) Осигурете паралелност, като прикрепите скобите към подходящите места. Видът и количеството скоби, доставени с продукта, могат да варират в зависимост от модела на

Поставяне и закрепване на уреда (Схеми 9)

• Фигура 9 е за моделите с монтирани пружини и уплътнително уплътнение, прикрепени към продукта. За тези модели игнорирайте снимките 5-6-7-

8. За тези модели разгледайте

измерванията на ширината и дълбочината, написани в ръководството за потребителя, като 10 mm повече.

• Подравнете плота с плота и след това го поставете върху плота. Плотът трябва да се постави на работния плот благодарение на пружините и той да бъде лесно

• Уверете се, че готварската печка и плотът са успоредни, когато поставяте печката на плота. Окончателна проверка

• След като завършите монтажа, включете захранването.

• Прочетете ръководството за експлоатация за първоначалната употреба на уреда.

• Уверете се, че всеки котлон се

• Изключете захранването на уреда.

• Ако вашият уред е закрепен с допълнителни скоби, първо отстранете винтовете на скобите.

• Извадете готварската печка, като натиснете нагоре от дъното на
