GEBRUIKSAANWIJZING HII 64730 UFTX BEKO

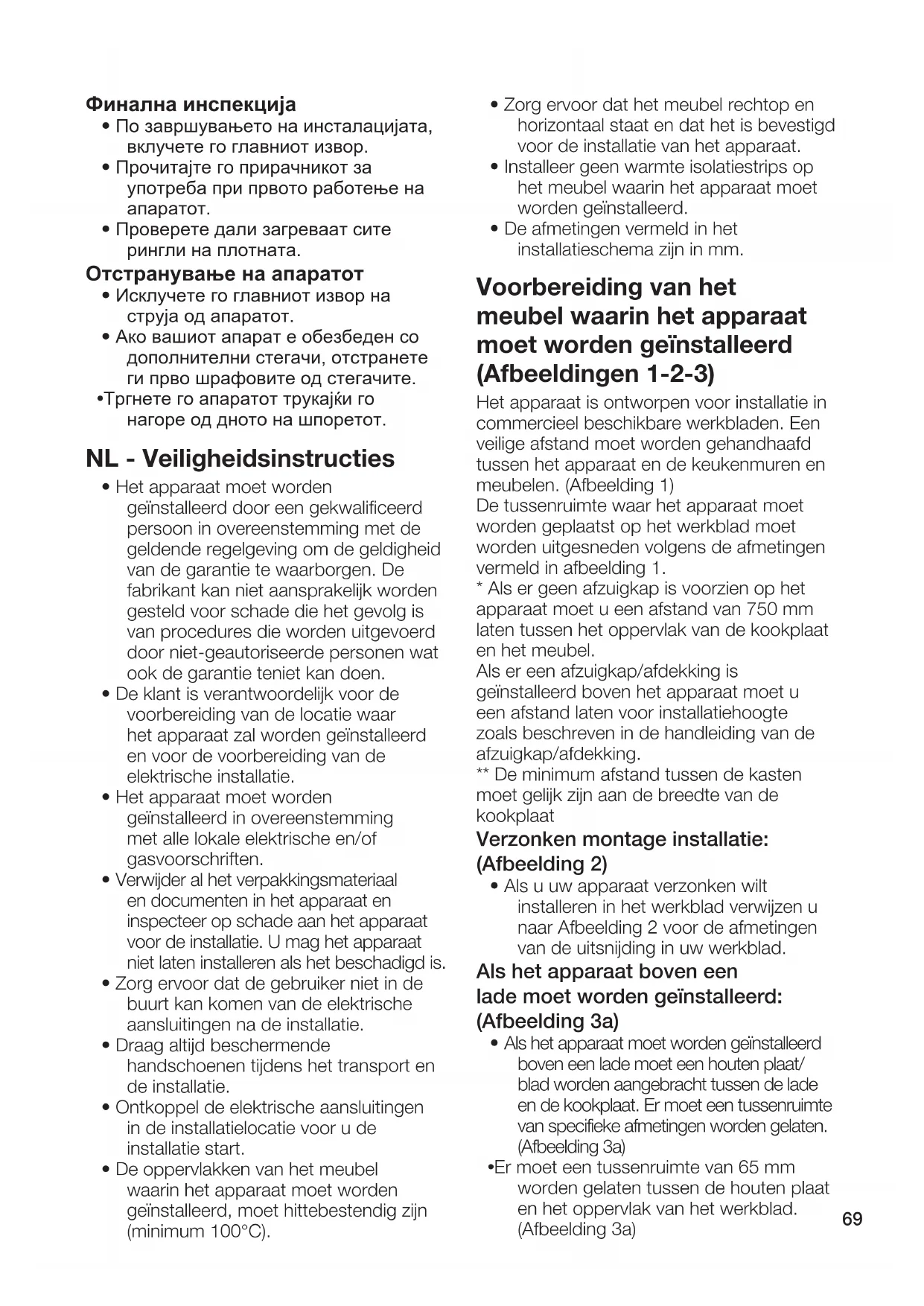

• Het apparaat moet worden geïnstalleerd door een gekwalificeerd persoon in overeenstemming met de geldende regelgeving om de geldigheid van de garantie te waarborgen. De fabrikant kan niet aansprakelijk worden gesteld voor schade die het gevolg is van procedures die worden uitgevoerd door niet-geautoriseerde personen wat ook de garantie teniet kan doen.

• De klant is verantwoordelijk voor de voorbereiding van de locatie waar het apparaat zal worden geïnstalleerd en voor de voorbereiding van de elektrische installatie.

• Het apparaat moet worden geïnstalleerd in overeenstemming met alle lokale elektrische en/of gasvoorschriften.

• Verwijder al het verpakkingsmateriaal en documenten in het apparaat en inspecteer op schade aan het apparaat voor de installatie. U mag het apparaat niet laten installeren als het beschadigd is.

• Zorg ervoor dat de gebruiker niet in de buurt kan komen van de elektrische aansluitingen na de installatie.

• Draag altijd beschermende handschoenen tijdens het transport en de installatie.

• Ontkoppel de elektrische aansluitingen in de installatielocatie voor u de installatie start.

• De oppervlakken van het meubel waarin het apparaat moet worden geïnstalleerd, moet hittebestendig zijn (minimum 100°C).

• Zorg ervoor dat het meubel rechtop en horizontaal staat en dat het is bevestigd voor de installatie van het apparaat.

• Installeer geen warmte isolatiestrips op het meubel waarin het apparaat moet worden geïnstalleerd.

• De afmetingen vermeld in het installatieschema zijn in mm. Voorbereiding van het meubel waarin het apparaat moet worden geïnstalleerd (Afbeeldingen 1-2-3) Het apparaat is ontworpen voor installatie in commercieel beschikbare werkbladen. Een veilige afstand moet worden gehandhaafd tussen het apparaat en de keukenmuren en meubelen. (Afbeelding 1) De tussenruimte waar het apparaat moet worden geplaatst op het werkblad moet worden uitgesneden volgens de afmetingen vermeld in afbeelding 1.

• Als er geen afzuigkap is voorzien op het apparaat moet u een afstand van 750 mm laten tussen het oppervlak van de kookplaat en het meubel. Als er een afzuigkap/afdekking is geïnstalleerd boven het apparaat moet u een afstand laten voor installatiehoogte zoals beschreven in de handleiding van de afzuigkap/afdekking. ** De minimum afstand tussen de kasten moet gelijk zijn aan de breedte van de kookplaat Verzonken montage installatie: (Afbeelding 2)

• Als u uw apparaat verzonken wilt installeren in het werkblad verwijzen u naar Afbeelding 2 voor de afmetingen van de uitsnijding in uw werkblad. Als het apparaat boven een lade moet worden geïnstalleerd: (Afbeelding 3a)

• Als het apparaat moet worden geïnstalleerd boven een lade moet een houten plaat/ blad worden aangebracht tussen de lade en de kookplaat. Er moet een tussenruimte van specifieke afmetingen worden gelaten. (Afbeelding 3a)

• Er moet een tussenruimte van 65 mm worden gelaten tussen de houten plaat en het oppervlak van het werkblad. (Afbeelding 3a)70

• Ventilatie Er moet een gepaste ventilatie worden gelaten in de zone onder het apparaat om de efficiënte werking van het apparaat te garanderen. Hiervoor moet een ventilatieopening van ten minste 550x45 mm worden gelaten zoals weergegeven in Afbeelding 3a. Als het apparaat boven een oven moet worden geïnstalleerd: (Afbeelding 3b)

• Het werkblad moet ten minste 28 mm dik zijn. (Afbeelding 3b)

• Ventilatie Er moet een gepaste ventilatie worden gelaten in de zone onder het apparaat om de efficiënte werking van het apparaat te garanderen. Er moet een minimale afstand van 4 mm worden gelaten tussen het onderste oppervlak van de kookplaat en de bovenste wand van de oven (Afbeelding 3b) om een toereikende ventilatie te garanderen. Bovendien moet een doorsnede van 35x500 mm worden gelaten in de onderzijde van de behuizing van het meubel waar de oven wordt geplaatst. (Afbeelding 3b) Ventilatie

• De ventilatie heeft een directe invloed op de verwarmingscapaciteit van het apparaat. Zelfs als er geen problemen worden gedetecteerd tijdens de eerste inspecties kunnen er problemen ontstaan met het verlies van prestatie bij langere bereidingen als er geen correcte ventilatie tussenruimten worden voorzien. U moet erop toezien dat wordt voldaan aan criteria 3A en 3B met betrekking tot de geschiktheid van het meubel. Installatie van het apparaat Elektrische aansluiting van het apparaat

• Sluit het apparaat enkel aan op een geaard stopcontact/leiding met de spanning en bescherming zoals gespecificeerd in de “Technische specificaties”. De aarding moet worden uitgevoerd door een gekwalificeerde elektricien voor het gebruik van het product met of zonder transformator. Ons bedrijf kan niet aansprakelijk worden gesteld voor problemen die ontstaan omdat het product niet is geaard in overeenstemming met de lokale voorschriften.

• Ontkoppel het apparaat van de elektrische aansluiting voor u werkzaamheden uitvoert aan de elektrische installatie. Risico van elektrische schokken.

• Het apparaat mag enkel worden aangesloten op het elektrisch net door een geautoriseerd en gekwalificeerd persoon. De fabrikant kan niet aansprakelijk worden gesteld voor eventuele schade die optreedt als resultaat bewerkingen uitgevoerd door niet geautoriseerde personen.

• Het apparaat moet worden geïnstalleerd zodat het volledig kan worden losgekoppeld van het elektrisch net. De loskoppeling moet worden voorzien via een schakelaar die wordt ingebouwd in de vaste elektrische installatie, in overeenstemming met de bouwvoorschriften.

• Het onderste oppervlak van de kookplaat wordt ook heet tijdens het gebruik. De elektrische aansluitingen mogen niet in contact komen met het onderste oppervlak, zo niet kunnen de aansluitingen worden beschadigd.

• U mag de kabels niet over de hete oppervlakken leiden. Zo niet zal de kabelisolatie smelten en brand veroorzaken als resultaat van een kortsluiting van de kookplaat. Als het netsnoer beschadigd is, moet het worden vervangen door een gekwalificeerde elektricien. Zo niet, bestaat het risico van elektrische schokken, kortsluitingen of brand!

• Tijdens het aanbrengen van de bedrading moet u de nationale/ lokale elektrische voorschriften naleven en moet u geschikte stopcontacten/leidingen en stekkers gebruiken voor de kookplaat. Als de vermogenslimieten van het product buiten het huidige vermogen van de stekker en het stopcontact/de leiding valt, moet het product rechtstreeks worden aangesloten via een vaste elektrische installatie zonder stekker en stopcontact/leiding.71

• Zorg ervoor dat het vermogen van de zekering compatibel is met het product.

• De aansluiting moet voldoen aan de nationale voorschriften.

• De gegevens van het elektrisch net moeten overeenstemmen met de gegevens vermeld op het typeplaatje van het product. Het typeplaatje bevindt zich onderaan op de kookplaat.

• Het netsnoer van uw product moet voldoen aan de waarden in de “Technische specificaties” tabel.

• Als het apparaat rechtstreeks moet worden aangesloten op het elektrisch net. Als het niet mogelijk is alle polen los te koppen van het elektrisch net moet een lastscheidingseenheid met een contact tussenruimte van ten minste 3 mm (zekeringen, snoer veiligheidsschakelaars, contactpunten) worden aangesloten en alle polen van deze lastscheidingseenheid naast (niet boven) het product zitten in overeenstemming met de IEE richtlijnen. Het niet naleven van deze instructies kan operationele problemen veroorzaken en de garantie teniet doen.

• Een bijkomende bescherming met een aardlekschakelaar is aanbevolen. Als uw apparaat is voorzien van een netsnoer en stekker.

• Voer de elektrische aansluiting van uw apparaat uit door de stekker in een geaard stopcontact te steken. Als uw apparaat is voorzien van een netsnoer maar geen stekker heeft.

• Sluit uw apparaat aan op het elektrisch net zoals hieronder gespecificeerd naargelang het type netsnoer. Het netsnoer van uw apparaat is gespecificeerd in de sectie “Specificaties” van de handleiding. Als uw netsnoer een 3-geleider type is, voor een 1-fasige aansluiting: - (BRW) Bruin = L (Fase) - (BLU) Blauw = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Als uw netsnoer een 5-geleider type is, voor een 1-fasige aansluiting: Voor een enkelfasige aansluiting - (BRW/BLA) Bruin/Zwart = L (Fase) - (BLU/GRE) Blauw/Grijs = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Als uw netsnoer een 5-geleider type is, voor een 2-fasige aansluiting: - (BRW) Bruin = L1 (Fase) - (BLA) Zwart = L2 (Fase) - (BLU/GRE) Blauw/Grijs = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Als uw netsnoer een 4-geleider type is, voor een 1-fasige aansluiting: - (BRW/ BLA) Bruin/ Zwart = L (Fase) - (BLU) Blauw = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Als uw netsnoer een 4-geleider type is, voor een 2-fasige aansluiting: - (BRW) Bruin = L1 (Fase) - (BLA) Zwart = L2 (Fase) - (BLU) Blauw = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Als uw netsnoer een 5-geleider type is, voor een 3-fasige aansluiting: - (BRW) Bruin = L1 (Fase) - (BLA) Zwart = L2 (Fase) - (GRE) Grijs = L3 (Fase) - (BLU) Blauw = N (Neutraal) - (GR/YE) Groene/gele draad = (E) (Aarding) Voor de bescherming van het apparaat tegen brand:

• Zorg ervoor dat de stekker van het product stevig in het stopcontact zit om vonken te voorkomen.

• Gebruik geen beschadigde snoeren of verlengsnoeren.

• Zorg ervoor dat er geen vloeistof of vocht kan binnendringen in de elektrische aansluitingen. Plaatsing en beveiliging van het apparaat (Afbeeldingen 5-6-7-8)

• Na de voorbereiding van de installatielocatie van het apparaat moet u het de kookplaat omkeren en ze op een vlak oppervlak plaatsen.

• Bevestig de afdichtingspakking die wordt geleverd met het apparaat rond72 de kookplaat zodat ze 1-2 mm in de buitenste rand van het glas zit, zoals weergegeven in afbeelding 5. Zorg ervoor dat er geen vrije ruimte is tussen beide uiteinden en het glas/de pakking.

• Schroef en beveilig de installatieveren die worden geleverd met het apparaat door ze vast te zetten in hun zitting op de onderste behuizing van de kookplaat, zoals weergegeven in Afbeelding 6. (In sommige modellen kunnen deze veren worden bevestigd in het apparaat buiten de fabriek.)

• Draai de kookplaat opnieuw om en lijn ze uit met het werkblad en plaats ze er daarna op het werkblad. De kookplaat moet op het werkblad worden geplaatst met de veren en ze moet gemakkelijk vast zitten.

• Zorg ervoor dat de kookplaat en het werkblad parallel zitten wanneer u de kookplaat op het werkblad plaatst. Indien niet parallel moet u de bijkomende installatieklemmen aansluiten die worden geleverd met dit apparaat, zoals weergegeven in Afbeelding 8. Afbeelding 8 toont de mogelijke installatielocaties van de klemmen. (De locaties waar de klemmen kunnen worden bevestigd, kunnen variëren afhankelijk van het productmodel. U kunt verbinding maken volgens de montagegaten op uw product.) Zorg voor parallelliteit door de klemmen op de juiste locaties te bevestigen. Het type en aantal klemmen dat bij het product wordt geleverd, kan variëren afhankelijk van het productmodel. Plaatsing en beveiliging van het apparaat (Afbeeldingen 9)

• Afbeelding 9 is voor de modellen met montageveren en afdichtingspakking die aan het product zijn bevestigd. Negeer voor deze modellen de afbeeldingen 5-6-7-8. Beschouw voor deze modellen de breedte- en dieptematen die in de gebruikershandleiding zijn geschreven als 10 mm meer.

• Lijn de kookplaat uit met het werkblad en plaats deze vervolgens op het werkblad. De kookplaat wordt dankzij de veren op het werkblad geplaatst en kan gemakkelijk worden vastgezet.

• Zorg ervoor dat de kookplaat en het werkblad parallel zitten wanneer u de kookplaat op het werkblad plaatst. Definitieve inspectie

• Schakel de netspanning aan na de installatie.

• Lees de handleiding voor de eerste ingebruikname van het apparaat.

• Inspecteer of elke brander werkt. Het apparaat verwijderen

• Ontkoppel de netspanning van het apparaat.

• Als uw apparaat is bevestigd met bijkomende klemmen moet u eerst de schroeven van de klemmen verwijderen.

• Verwijder de kookplaat door ze omhoog te duwen van de onderzijde van de kookplaat. NO - Sikkerhetsinstruksjoner
