BRUKSANVISNING HII 64730 UFTX BEKO

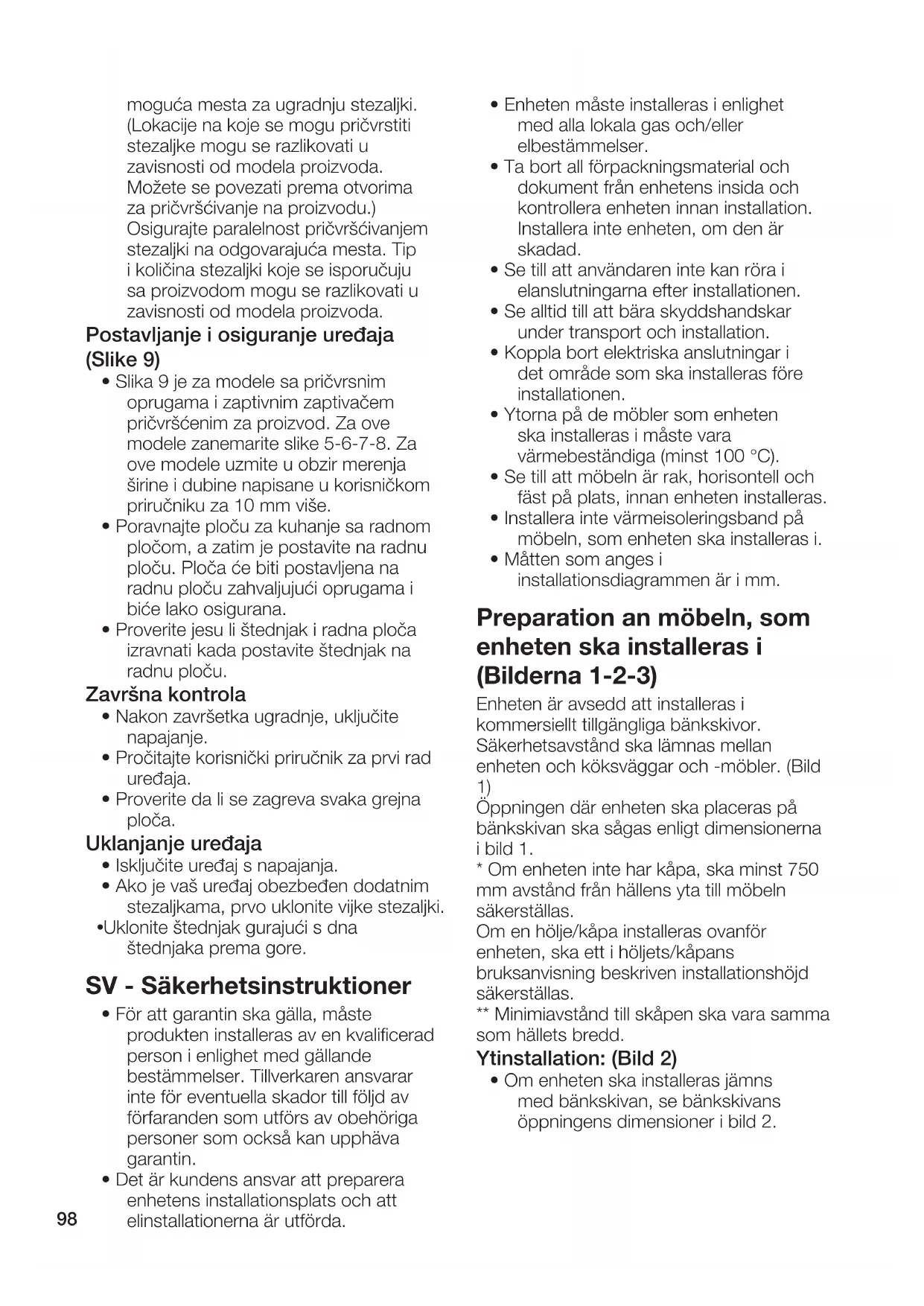

• För att garantin ska gälla, måste produkten installeras av en kvalificerad person i enlighet med gällande bestämmelser. Tillverkaren ansvarar inte för eventuella skador till följd av förfaranden som utförs av obehöriga personer som också kan upphäva garantin.

• Det är kundens ansvar att preparera enhetens installationsplats och att elinstallationerna är utförda.

• Enheten måste installeras i enlighet med alla lokala gas och/eller elbestämmelser.

• Ta bort all förpackningsmaterial och dokument från enhetens insida och kontrollera enheten innan installation. Installera inte enheten, om den är skadad.

• Se till att användaren inte kan röra i elanslutningarna efter installationen.

• Se alltid till att bära skyddshandskar under transport och installation.

• Koppla bort elektriska anslutningar i det område som ska installeras före installationen.

• Ytorna på de möbler som enheten ska installeras i måste vara värmebeständiga (minst 100 °C).

• Se till att möbeln är rak, horisontell och fäst på plats, innan enheten installeras.

• Installera inte värmeisoleringsband på möbeln, som enheten ska installeras i.

• Måtten som anges i installationsdiagrammen är i mm. Preparation an möbeln, som enheten ska installeras i (Bilderna 1-2-3) Enheten är avsedd att installeras i kommersiellt tillgängliga bänkskivor. Säkerhetsavstånd ska lämnas mellan enheten och köksväggar och -möbler. (Bild

Öppningen där enheten ska placeras på bänkskivan ska sågas enligt dimensionerna i bild 1.

• Om enheten inte har kåpa, ska minst 750 mm avstånd från hällens yta till möbeln säkerställas. Om en hölje/kåpa installeras ovanför enheten, ska ett i höljets/kåpans bruksanvisning beskriven installationshöjd säkerställas. ** Minimiavstånd till skåpen ska vara samma som hällets bredd. Ytinstallation: (Bild 2)

• Om enheten ska installeras jämns med bänkskivan, se bänkskivans öppningens dimensioner i bild 2.99 Om enheten ska installeras ovanför en låda: (Bild 3a)

• Om enheten ska installeras ovanför en låda, ska en träplatta/-skiva placeras mellan lådan och enheten. Avstånd av specificerade mått ska lämnas. (Bild 3a)

• Minst en avstånd av 65 mm ska lämnas mellan träplattan och bänkskivans yta. (Bild 3a)

• Ventilation: Tillräcklig ventilation ska tillhandahållas i området under enheten, för att enheten ska fungera effektivt. För detta ändamål ska minst en 550x45 mm öppning göras, som visats i bild 3a. Om enheten ska installeras ovanför en ugn: (Bild 3b)

• Bänkskivans tjocklek ska vara minst 28 mm. (Bild 3b)

• Ventilation: Tillräcklig ventilation ska tillhandahållas i området under enheten, för att enheten ska fungera effektivt. Minst 4 mm avstånd ska lämnas mellan hällens nedre yta och ugnens övre vägg (Bild 3b), så att tillräcklig ventilation kan tillhandahållas. Utöver detta, ska en tvärsnitt med måtten 35x500 mm lämnas i möbelns botten, där ugnen är placerad. (Bild 3b) Ventilation

• Ventilationen påverkar direkt på enhetens uppvärmningsfunktion. Även om inga problem upptäcks under första inspektionen, kan kunden uppleva en sänkning av prestandan vid tillagning under längre perioder, om inte tillräcklig ventilation försörjs. Se till att kriterierna angående möbelns lämplighet 3A och 3B uppfylls. Enhetens installation Enhetens elinstallationer

• Anslut enheten endast till ett jordat uttag/en jordad ledning med den spänning och det skydd som anges i “Tekniska specifikationer”. Låt en kvalificerad elektriker göra ordningsinstallationen när du använder produkten med eller utan transformator. Vårt företag ansvarar inte för eventuella problem som uppstår på grund av att produkten inte jordas i enlighet med lokala bestämmelser.

• Koppla ur enheten från elanslutningen, innan arbeten utförs på elinstallationen. Risk för elchock.

• Enheten får endast anslutas till elnätet av en auktoriserad och kvalificerad person. Tillverkaren skall inte hållas ansvarigt för eventuella skador som kan uppstå till följd av att en icke auktoriserad person utfört installationen.

• Apparaten måste installeras så att den kan kopplas bort helt från elnätet. Separationen måste tillhandahållas av en omkopplare inbyggd i den fasta elinstallationen, enligt konstruktionsföreskrifter.

• Hällens nedre yta blir också varm när den används. Elinstallationen får inte röra i nedre ytan, då de kan skadas.

• Led inte anslutningskablarna över heta ytor. Kabelns isolering kan smälta och orsaka brand pga. kortslutning i hällen. Om nätsladden är skadad måste den bytas ut av en behörig elektriker. Annars finns det risk för elektriska stötar, kortslutning eller brand!

• Under koppling av ledningarna ska nationella/lokala elföreskrifter åtföljas och för hällen passande uttag/ linje och elkontakt användas. Om produktens effektgränser är utanför elkontaktens och uttagets/linjens strömavtagningskapacitet, ska produkten anslutas direkt genom en fast elinstallation, utan att använda elkontakt, uttag/linje.

• Se till att säkringsklassen är kompatibel med produkten.

• Anslutningen måste följa nationella bestämmelser.

• Uppgifterna om nättillgången måste motsvara de uppgifter som anges på produktens typetikett. Se typetiketten i hällens botten.

• Ström kabeln på din produkt måste uppfylla värdena i tabellen “Tekniska specifikationer”.

• Om enheten kopplas direkt i elnätet: Om det inte är möjligt att koppla bort alla poler i strömförsörjningen måste en frånkopplingsenhet med minst 3 mm kontaktavstånd (säkringar, ledningssäkerhetsbrytare, kontaktorer) anslutas och alla poler i denna frånkopplingsenhet måste ligga intill100 (inte ovanför) enheten i enlighet med IEE-direktiven. Underlåtenhet att följa denna instruktion kan orsaka drift problem och ogiltigförklara produkt garantin.

• Ytterligare skydd med en jordfelsbrytare rekommenderas. Om enheten har strömkabel och stickkontakt:

• Utför elinstallationen genom att ansluta enheten i en jordad vägguttag. Om enheten har strömkabel, men inte stickkontakt:

• Anslut enheten i elnätet som beskrivits nedan beroende på strömkabeltypen. Enhetens strömkabeltyp är specificerad i sektionen “Specifikationer” i bruksanvisningen. Om strömkabeln är en 3-ledningstyp, gäller för 1-fasanslutning: - (BRW) Brun = L (Fas) - (BLU) Blå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Om strömkabeln är en 5-ledningstyp, gäller för 1-fasanslutning: Vid 1-fasanslutning - (BRW/BLA) Brun/Svart = L (Fas) - (BLU/GRE) Blå/Grå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Om strömkabeln är en 5-ledningstyp, gäller för 2-fasanslutning: - (BRW) Brun = L1 (Fas) - (BLA) Svart = L2 (Fas) - (BLU/GRE) Blå/Grå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Om strömkabeln är en 4-ledningstyp, gäller för 1-fasanslutning: - (BRW/BLA) Brun/Svart = L (Fas) - (BLU) Blå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Om strömkabeln är en 4-ledningstyp, gäller för 2-fasanslutning: - (BRW) Brun = L1 (Fas) - (BLA) Svart = L2 (Fas) - (BLU) Blå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Om strömkabeln är en 5-ledningstyp, gäller för 3-fasanslutning: - (BRW) Brun = L1 (Fas) - (BLA) Svart = L2 (Fas) - (GRE) Grå = L3 (Fas) - (BLU) Blå = N (Neutral) - (GR/YE) Grön/gul ledning = (E) (Jordning) Till skydd av enheten emot brand:

• Se till att produkt kontakten är ordentligt ansluten till uttaget för att undvika ljusbågar.

• Använd inte skadade kablar eller förlängningskablar.

• Se till att vätska eller fukt inte är tillgängligt för den elektriska anslutningspunkten. Enhetens placering och fästning (Bilderna 5-6-7-8)

• Efter att enhetens installationsplats förberetts, vänd hällen uppochner och placera den på en jämn yta.

• Fäst medföljande tätningslist runt hällen så, att den är 1-2 mm på insidan av glasets ytterkant, som visats i bild 5. Se till att ingen mellanrum finns mellan båda ändarna och mellan glaset och tätningen.

• Skruva och dra åt medföljande installationsfjädrarna genom att koppla dom i deras säten i hällen nedre hölje, som visats i bild 6. (I vissa modeller kan dessa fjädrar vara fabriksinstallerade.)

• Vänd på hällen och rikta in och placera den på bänkskivan. Hällen ska placeras på bänkskivan med hjälp av fjädrarna och vara lätt att fästa.

• Se till att hällen och bänkskivan är parallella med varandra, när hällen placeras på bänkskivan. Om de inte är parallella, fäst medföljande extra installationsfäste med enheten, som visats i bild 8. Bild 8 visar fästenas möjliga installationsplats. (Platserna där klämmorna kan fästas kan variera beroende på produktmodell. Du kan ansluta enligt monteringshålen på din produkt.) Säkerställ parallelliteten genom att fästa klämmorna på lämpliga platser. Typ och antal klämmor som medföljer produkten kan variera beroende på produktmodell.101 Enhetens placering och fästning (Bilderna 9)

• Figur 9 är för modeller med monteringsfjädrar och tätningspackning fäst vid produkten. Ignorera bilderna 5-6-7-8 för dessa modeller. För dessa modeller, anser du att måtten på bredd och djup som skrivs i användarmanualen är 10 mm mer.

• Rikta in hällen mot bänkskivan och placera den sedan på bänkskivan. Hällen ska placeras på bänkskivan tack vare fjädrarna och den ska lätt fästas.

• Se till att hällen och bänkskivan är parallella med varandra, när hällen placeras på bänkskivan. Slutlig inspektion

• Efter installationen, slå på elnätet.

• Läs bruksanvisningen för första användningen av enheten.

• Kontrollera att varje kokplatta värms upp. Borttagning av enheten

• Koppla ur enheten ur strömkällan.

• Om enheten är fäst med extrafästen, ta först bort fästenas skruvar.

• Ta bort hällen genom att trycka uppåt från hällens botten. UK — Інструкції з техніки
