Produkttyp	Inbyggnadsugn med glaskeramikhäll och elektrisk ugn
Märke	Beko
Modell	BBUE1134T0XMP
Mått (B x D x H)	600 x 600 x 850 mm (uppskattning)
Nettovikt	Cirka 50 kg
Elanslutning	380-415 V trefas eller 220-240 V enfas beroende på konfiguration
Total effekt	Cirka 10-12 kW
Antal kokzoner	4
Typ av kokzoner	Glaskeramik (strålningszoner)
Ugnsvolym	Cirka 60 L
Ugnsfunktioner	Naturlig konvektion, varmluft, grill, avfrostning, etc.
Rengöring	Rengör ytorna med en mjuk trasa och ett icke-slipande rengöringsmedel; undvik ångrengörare
Säkerhet	Ugnsdörrlås, termosäkerhet, automatisk avstängning (uppskattning)
Installation	Måste installeras av en kvalificerad fackman; följ säkerhetsavstånd och ventilation
Reservdelar	Finns hos Beko service
Reparationsindex	Betyg anges inte, men reparerbar med standarddelar
Garanti	2 år (standard), förutsatt korrekt installation
Elektrisk anslutning	Anslutning via 5-ledarkabel för trefas eller via kontakt för enfas

Vanliga frågor - BBUE1134T0XMP BEKO

Vad är skillnaden mellan en glaskeramikhäll och en induktionshäll?

Glaskeramikhällen värmer med infraröd strålning, medan induktionshällen använder ett magnetfält. Glaskeramikhällen värmer långsammare men accepterar alla typer av kastruller. Induktionshällen är snabbare och mer energieffektiv men kräver ferromagnetiska kastruller.

Hur installerar man Beko BBUE1134T0XMP korrekt?

Installationen måste utföras av en kvalificerad fackman. Förbered möbeln med en utskärning enligt angivna mått (se manual). Se till att det finns tillräcklig ventilation: 15 mm mellanrum mellan häll och ugn, och en öppning på 35 x 500 mm i möbelns botten. Anslut elen enligt schemat (trefas eller enfas) och fäst häll och ugn ordentligt.

Vilka typer av kastruller kan jag använda på glaskeramikhällen?

Använd kastruller med platt och slät botten, helst i rostfritt stål, emaljerat eller gjutjärn. Undvik grova eller kopparbottnar som kan repa ytan. Se till att kärlets diameter motsvarar kokzonen.

Hur rengör man glaskeramikhällen?

Rengör efter varje användning när hällen har svalnat. Använd ett speciellt rengöringsmedel för glaskeramik och en mjuk trasa eller skrapa. Undvik slipande svampar, starka rengöringsmedel och ångrengörare. För brända rester, applicera rengöringsmedlet och låt verka i några minuter.

Vad gör jag om ugnen inte värms upp?

Kontrollera först elanslutningen: se till att säkringen inte har gått och att kontakten är korrekt ansluten. Läs manualen för att kontrollera valt program och temperatur. Om problemet kvarstår, kontakta Beko service; försök inte reparera själv.

Hur använder man varmluftsfunktionen i ugnen?

Välj funktionen Varmluft (ofta symboliserad av en fläkt). Denna funktion fördelar värmen jämnt med hjälp av en fläkt. Idealisk för att tillaga flera rätter samtidigt utan att lukter överförs. Förvärm ugnen i 10–15 minuter innan du sätter in maten.

Vad är minsta höjd mellan hällen och en fläkt?

Om en fläkt är installerad, följ den installationshöjd som anges i fläktens manual. Utan fläkt, lämna minst 750 mm mellan hällen och överliggande skåp.

Kan ugnsluckan demonteras för rengöring?

Ja, ugnsluckan kan demonteras för enklare rengöring. Läs manualen för proceduren: öppna luckan helt, lyft spärrarna och ta bort luckan. Rengör innerrutan med ett icke-slipande medel.

Kan jag använda en adapter eller förlängningssladd?

Nej, det rekommenderas inte att använda adaptrar eller förlängningssladdar. Apparaten måste anslutas direkt till ett lämpligt eluttag eller till den fasta installationen. Användning av förlängningssladdar kan orsaka överhettning och brandrisk.

Var hittar jag reservdelar till min Beko-modell?

Reservdelar finns hos auktoriserad Beko service. Du kan också besöka den officiella webbplatsen eller kontakta en auktoriserad återförsäljare. Använd alltid originaldelar för att garantera säkerhet och prestanda.

BRUKSANVISNING BBUE1134T0XMP BEKO

- Produkten måste installeras av en kvalificerad person i enlighet med gällande bestämmelser. Tillverkaren ansvarar inte för eventuella skador till följd av förfaranden som utförs av obehöriga personer som också kan upphäva garantin.

- Förberedelse av installationsplats och elinstallation är kundens ansvar.

- Produkten måste installeras i enlighet med alla lokala elbestämmelser.

• Innan du installerar produkten, ta bort allt material och dokument i den och visuellt kontrollera om produkten har några defekter. Om den har det, installera den inte.
• Se till att användaren inte kan röra i elanslutningarna efter installationen.
• Produkten är tung, se till att bära produkten med minst två personer.
• Dörren och/eller handtaget får inte användas för att lyfta eller flytta apparaten. Använd lyftutrymmena på båda sidor av produkten (Bild 1). Se alltid till att bära skyddshandskar under transport och installation.
• Koppla bort elektriska anslutningar i det område som ska installeras före installationen.
• Ytorna på de möbler som ugnen ska installeras i måste vara värmebeständiga (minst 100 °C).
• Se till att möbeln är rak, horisontell och fäst på plats, innan enheten installeras.
• Installera inte värmeisoleringslister inuti insidan av möblerna som ugnen ska installeras i.
• Apparaten får inte installeras bakom en dekorativ dörr för att undvika överhettning.
• Måtten som anges i installationsdiagrammen är i mm.

Förberedelse av möbeln, som enheten ska installeras i (Bilderna 2-3-4)

• Enheten är avsedd att installeras i kommersiellt tillgängliga bänkskivor. Säkerhetsavstånd ska lämnas mellan enheten och köksväggar och -möbler. (Bild 2-3)
• Oppningen där enheten ska placeras på bänkskivan ska sågas enligt dimensionerna i bild 2-3. Om enheten inte har kåpa, ska minst 750 mm avstånd från hällens yta till möbeln säkerställas.
• Om en hölje/kåpa installeras ovanför enheten, ska en installationshöjd som beskrivs i höljets/kåpans bruksanvisning säkerställas.
• Minimiavstånd till skåpen ska vara samma som hällens bredd.
• För att ge nödvändig ventilation på baksidan av köksmöblerna bör öppningar skapas i de dimensioner som visas i figur 2.
• Den elektriska anslutningen måste finnas i område A i figur 2 eller utanför installationsplatsen.
• Bänkskivans tjocklek ska vara minst 28 mm. (Bild 4a)

Ventilation

• Ventilationen påverkar direkt enhetens uppvärmningsfunktion. Även om inga problem upptäcks under första inspektionen, kan kunden uppleva en sänkning av prestandan vid tillagning under längre perioder, om inte tillräcklig ventilation försörjs.
• Minst 15 mm avstånd ska lämnas mellan hällens nedre yta och ugnens övre vägg (Bild 4b), så att tillräcklig ventilation kan tillhandahållas. Utöver detta ska en tvärsnittsöppning med måtten 35x500 mm lämnas i möbelns botten, där ugnen är placerad. (Bild 2)

Enhetens installation

Ansluta apparaten till elförsörjningen

• Anslut endast produkten till ett jordat uttag/en jordad ledning med den spänning och det skydd som anges i "Tekniska specifikationer". Låt en kvalificerad elektriker göra ordningsinstallationen när du använder produkten med eller utan transformator. Vårt företag ansvarar inte för eventuella problem som uppstår på grund av att produkten inte jordas i enlighet med lokala bestämmelser.
• Innan du påbörjar något arbete med den elektriska installationen ska du koppla bort produkten från elnätet. Det förekommer risk för elchock!
• Produkten får endast anslutas till elnätet av en auktoriserad och kvalificerad person. Produktens garantiperiod börjar först efter korrekt installation. Tillverkaren skall inte hållas ansvarig för skador som uppstår till följd av förfaranden som utförs av obehöriga personer.
• Apparaten måste installeras så att den kan kopplas bort helt från elnätet. Separationen måste tillhandahållas av en omkopplare inbyggd i den fasta elinstallationen, enligt konstruktionsföreskrifter.
• Ugnens bakre yta och kokplattans botten blir heta under användning. Se till att den elektriska anslutningen inte kommer i kontakt med den bakre ytan, annars kan anslutningar skadas.

- Anslutningskabeln får inte fästas, böjas eller fastna eller komma i kontakt med heta delar av ugnen. Du kan få apparaten att kortsluta och fatta eld till följd av kabelsmältningen. Om nätsladden är skadad måste den bytas ut av en behörig elektriker. Annars finns det risk för elektriska stötar, kortslutning eller brand!

- Nätsladdens kontakt ska vara lätt åtkomlig efter installationen (men inte över hållarna).

- Vid kabeldragning måste du följa nationella/lokala elbestämmelser och använda uttag/uttag och kontakt som är lämpliga för apparaten. Om produktens effektgränser överskrider kontaktens och uttagets/kontaktens/uttagets aktuella bärförmåga måste du ansluta produkten direkt till den fasta elinstallationen utan att använda kontakt och vägguttag/linje.

- Se till att säkringsklassen är kompatibel med produkten.

- Anslutningen måste följa nationella bestämmelser.

- Uppgifterna om nättillgången måste motsvara de uppgifter som anges på produktens typskylt. Kokplattans typskylt finns i dess botten. Öppna ugnsluckan för att se ugnens typskylt. Strömkabeln på din produkt måste uppfylla värdena i tabellen "Tekniska specifikationer".

- Om produkten ansluts direkt till strömförsörjningen: Om det inte är möjligt att koppla bort alla stolpar i strömförsörjningen måste en frånkopplingsenhet med minst 3 mm kontaktavstånd (säkringar, ledningssäkerhetsbrytare, kontaktorer) anslutas och alla poler i denna frånkopplingsenhet måste ligga intill (inte ovanför) produkten i enlighet med IEE-direktiven. Underlåtenhet att följa denna instruktion kan orsaka driftproblem och ogiltigförklara produktgarantin.

- Ytterligare skydd med en jordfelsbrytare rekommenderas.

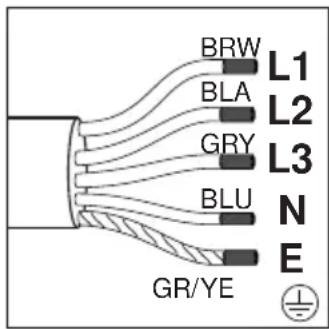

Om produkten är tillverkad med kabel:

- Anslut sladden till strömförsörjningen enligt nedanstående:

Om strömkabeln är en 5-ledningstyp, gäller för 3-fasanslutning:

• (BRW) Brun = L1 (Fas)
• (BLA) Svart = L2 (Fas)
• (GRE) Grå = L3 (Fas)
• (BLU) Blå = N (Neutral)
• (GR/YE) Grön/gul ledning = (E)

(Jordning)

3 N AC 380-415 V

Om produkten är tillverkad utan kabel:

En strömkabel som definieras i det tekniska bladet måste anslutas till produkten enligt instruktionerna. Strömkabeln får inte vara längre än 2 m av säkerhetsskäl.

• Öppna plintblockskyddet med en skruvmejsel.
• För in strömkabeln genom kabelklämman under terminalen och fäst den i huvudkroppen med den integrerade skruven på kabelfästets spänningskomponent.
• Anslut kablarna enligt det medföljande diagrammet.

*Kopparbrygga

Om strömkabeln är en 5-ledningstyp, gäller för 3-fasanslutning:

• Brun = L1 (Fas)
• Svart = L2 (Fas)
• Grå = L3 (Fas)
• Blå = N (Neutral)

Grön/gul ledning = (E) Jordning

• När du har slutfört trådanslutningarna stänger du plintblockluckan.
• Anslut strömkabeln för att försörja strömförsörjningen genom att dra den så att den inte kommer i kontakt med produkten och kläms mellan produkten och väggen.

Förebyggande mot eventuell brandrisk!

• Se till att alla elektriska anslutningar är säkra och täta för att förhindra risk för ljusbågar.
• Använd inte skadade kablar eller förlängningskablar.
• Se till att vätska eller fukt inte är tillgängligt för den elektriska anslutningspunkten.

Kokplattans placering och fästning (Bilder 5-6-7-8)

• Efter att apparatens installationsplats förberetts, vänd kokplattan uppochner och placera den på en jämn yta.
• Fäst medföljande tätningslist runt kokplattan så att den är 1-2 mm på insidan av glasets ytterkant, som visats i bild 5. Se till att ingen mellanrum finns mellan båda ändarna och mellan glaset och tätningen.
• Skruva och dra åt medföljande installationsfjädrarna genom att koppla dem i deras säten i kokplattans nedre hölje, som visats i bild 6. (I vissa modeller kan dessa fjädrar vara fabriksinstallerade.)
• Vänd på kokplattan igen och rikta in och placera den på bänkskivan. Hällen ska placeras på bänkskivan med hjälp av fjädrarna och vara lätt att fästa.
• Se till att kokplattan och bänkskivan är parallella med varandra när hällen placeras på bänkskivan. Om de inte är parallella, fäst medföljande extra installationsfäste med enheten, som visats i bild 8. Bild 8 visar fästenas möjliga installationsplats. (Fästenas placering kan variera beroende på produktmodell. Du kan fästa enligt monteringshålen i kokplattan). Säkerställ parallellism genom att fästa fästena på lämpliga platser. De medföljande fästenas typ och antal varierar beroende på produktmodell.

Anslutning mellan kokplatta-ugn och placering och fästning av ugnen (Bild 9a-9b-10-11)

• Anslut apparaten till elförsörjningen
• Skjut ugnen centrerad med minst två personer halvvägs in i skåpet.
• Om din hälltyp är vitrokeramisk:

Kokplattan har en elkontakt och jordkabel, som ansluts i ugnen. Anslut elkontakten som visats i bild 9a i dess öppning i ugnen så, att färgerna motsvarar varandra. Fäst jordkabeln med skruv som visats i bild 9a.

- Om din hälltyp är induktion: Hällen har två uttag och en jordkabel som ska anslutas till ugnen. Som visas i figur 9b, anslut uttagen till dess spår på ugnen. Fäst jordkabeln med skruven som visas i figur 9b.

- Skjut in ugnen i skåpet helt.

- Om din produkt är utrustad med teleskopskena måste en lutning på minst 0,3 grader mot baksidan av ugnen ges för att teleskopskenorna ska fungera korrekt. För detta, efter att ha placerat produkten på möbeln, placera vattenpasset på teleskopskenan som visas i figur 10 och se till att lutningsvinkeln mot baksidan av ugnen är minst 0,3 grader.

• Fäst ugnen på möblerna med hjälp av de medföljande skruvarna. (Bild 11)
• Vid slutet av installationen, kontrollera att skruvarna är ordentligt åtdragna och att produkten är ordentligt fastsatt. Om ugnen inte installeras i enlighet med instruktionerna och skruvarna inte är ordentligt åtdragna, finns det risk för deponering under användning.

Sista kontrollen

• Efter installationen, slå på elnätet.
• Läs bruksanvisningen för första användningen av produkten.
• Kontrollera apparatens funktioner.

Borttagning av apparaten.

• Koppla ur apparaten från elnätet.
• Skruva loss ugnens fästskruvar.
• Dra ut ugnen centrerad med minst två personer halvvägs ur skåpet.
• Koppla loss kokplattan och ugnen.
• Dra ut ugnen helt.
• Om kokplattan har fästs med extra fästen, skruva loss fästena först. Ta bort kokplattan genom att trycka uppåt från dess botten.
