Vrsta izdelka	Vgradna pečica s keramično kuhalno ploščo in električno pečico
Znamka	Beko
Model	BBUE1134T0XMP
Mere (Š x G x V)	600 x 600 x 850 mm (približno)
Neto teža	Približno 50 kg
Električni priključek	380-415 V trifazno ali 220-240 V enofazno glede na konfiguracijo
Skupna moč	Približno 10-12 kW
Število kuhalnih mest	4
Vrsta kuhalnih mest	Keramična (sevalna kuhalna območja)
Prostornina pečice	Približno 60 L
Funkcije pečice	Naravna konvekcija, kroženje vročega zraka, žar, odmrzovanje itd.
Čiščenje	Površine čistite z mehko krpo in neabrazivnim detergentom; izogibajte se parnim čistilcem
Varnost	Zaklepanje vrat pečice, toplotna varnost, samodejni izklop (približno)
Namestitev	Namestiti mora usposobljen strokovnjak; upoštevajte varnostne razdalje in prezračevanje
Nadomestni deli	Na voljo pri servisni službi Beko
Indeks popravljivosti	Ocena ni navedena, vendar jo je mogoče popraviti s standardnimi deli
Garancija	2 leti (standardno), ob pogoju pravilne namestitve
Električna povezava	Priključitev s 5-žilnim kablom za trifazno ali z vtičem za enofazno

Pogosto zastavljena vprašanja - BBUE1134T0XMP BEKO

Kakšna je razlika med keramično in indukcijsko kuhalno ploščo?

Keramična kuhalna plošča keramična segreva z infrardečim sevanjem, medtem ko indukcija uporablja magnetno polje. Keramična se segreva počasneje, vendar sprejema vse vrste posod. Indukcija je hitrejša in varčnejša, vendar zahteva feromagnetne posode.

Kako pravilno namestiti pečico Beko BBUE1134T0XMP?

Namestitev mora opraviti usposobljen strokovnjak. Pripravite omaro z izrezom po navedenih merah (glejte navodila). Zagotovite ustrezno prezračevanje: 15 mm prostora med ploščo in pečico ter odprtino 35 x 500 mm na dnu omare. Priključite elektriko po shemi (trifazno ali enofazno) in trdno pritrdite ploščo in pečico.

Katere vrste posod lahko uporabljam na keramični kuhalni plošči?

Uporabljajte posode z ravnim in gladkim dnom, po možnosti iz nerjavečega jekla, emajla ali litega železa. Izogibajte se hrapavim ali bakrenim dnom, ki bi lahko opraskala površino. Prepričajte se, da premer posode ustreza kuhalnemu območju.

Kako očistiti keramično kuhalno ploščo?

Čistite po vsaki uporabi, ko se plošča ohladi. Uporabite posebno čistilo za keramične plošče in mehko krpo ali strgalo. Izogibajte se abrazivnim gobicam, agresivnim detergentom in parnim čistilcem. Za zažgane ostanke nanesite čistilo in pustite delovati nekaj minut.

Kaj storiti, če se pečica ne segreje?

Najprej preverite električni priključek: prepričajte se, da odklopnik ni izključen in da je vtič pravilno priključen. Preverite v priročniku izbrani program in temperaturo. Če težava ne izgine, se obrnite na servisno službo Beko; ne poskušajte popravljati sami.

Kako uporabljati funkcijo kroženja vročega zraka v pečici?

Izberite funkcijo Kroženje vročega zraka (pogosto označeno z ventilatorjem). Ta funkcija enakomerno porazdeli toploto s pomočjo ventilatorja. Idealna za hkratno pečenje več jedi brez prenosa vonjav. Pečico pred peko segrejte 10 do 15 minut.

Kakšna je najmanjša višina med kuhalno ploščo in napo?

Če je nameščena napa, upoštevajte višino namestitve, navedeno v priročniku nape. Brez nape predvidite vsaj 750 mm med kuhalno površino in zgornjimi omarami.

Ali so vrata pečice snemljiva za čiščenje?

Da, vrata pečice je mogoče snemati za lažje čiščenje. Postopek preverite v navodilih: odprite vrata do konca, dvignite zapahe in nato odstranite vrata. Notranje steklo očistite z neabrazivnim sredstvom.

Ali lahko uporabim adapter ali podaljšek?

Ne, uporaba adapterjev ali podaljškov ni priporočljiva. Naprava mora biti priključena neposredno na ustrezno vtičnico ali priključena na fiksno inštalacijo. Uporaba podaljškov lahko povzroči pregrevanje in nevarnost požara.

Kje lahko najdem nadomestne dele za svoj model Beko?

Nadomestni deli so na voljo pri pooblaščeni servisni službi Beko. Lahko tudi obiščete uradno spletno stran ali kontaktirate pooblaščenega prodajalca. Vedno uporabljajte originalne dele za zagotovitev varnosti in učinkovitosti.

NAVODILA ZA UPORABO BBUE1134T0XMP BEKO

• Izdelek mora namestiti kvalificirana oseba v skladu z veljavnimi predpisi. Proizvajalec ni odgovoren za poškodbe, do katerih pride zaradi posegov, ki jih opravi nepooblaščena oseba, in ki lahko privedejo do izničenja garancije.
• Priprava lokacije in električne napeljave na mestu vgradnje je v pristojnosti naročnika.
• Izdelek mora biti nameščen v skladu z lokalnimi predpisi elektrotehnike.
• Pred nameščanjem izdelka odstranite vso ovojnino in dokumentacijo ter vizualno preglejte, ali je izdelek nepoškodovan. Če opazite poškodbe, naprave ne nameščajte.
• Poskrbite, da po namestitvi uporabnik nima dostopa do električnih priključkov.
• Izdelek je težak, zato naj ga prenašata najmanj dve osebi.
• Vrata in/ali ročaji se ne smejo uporabljati za dvigovanje ali prenašanje naprave. Uporabite poglobitve za prenašanje na obeh straneh naprave (slika 1). Med prenašanjem in nameščanjem vedno nosite zaščitne rokavice.
• Pred nameščanjem izključite električno napajanje v prostoru namestitve.
• Površine pohištva, v katero bo nameščena pečica, morajo biti odporne na visoko temperaturo (najmanj 100 °C).
• Pred namestitvijo aparata poskrbite, da je pohištvo v ravnem in vodoravnem položaju ter pritrjeno.
• V notranjost pohištva, kamor bo vgrajena pečica, ne nameščajte izolacijskih trakov.
• Naprave ne nameščajte za dekorativnimi vratci, da ne pride do pregrevanja.
• Mere na vgradnih risbah so v milimetrih.

Priprava pohištva, v katerega bo nameščen aparat (Slike 2-3-4)

• Aparat je zasnovan za vgradnjo v delovne pulte, ki so na voljo na tržišču. Med aparatom in kuhinjskimi stenami ter pohištvom mora biti zagotovljena varna razdalja. (slika 2-3)
• Odprtina za vgradnjo aparata v delovni pult mora biti izrezana v skladu z merami, navedenimi na sliki 2-3.
• * Če nad aparatom ni nape, zagotovite razdaljo 750 mm med površino kuhalne

plošče in pohištvom.

• Če je nad aparatom nameščena napa/pokrov, zagotovite razdaljo za vgradno višino, kot je opisano v uporabniškem priročniku za napo/pokrov. •** Najmanjša razdalja med elementi mora biti enaka širini kuhalne plošče.
• Da bi zagotovili zadostno prezračevanje za gospodinjskim aparatom, je treba izdelati odprtine z merami, navedenimi na sliki 2.
• Električni priključek mora biti izveden v področju A na sliki 2 ali izven mesta namestitve.
• Debelina delovnega pulta mora znašati vsaj 28 mm. (slika 4a)

Prezračevanje

• Prezračevanje neposredno vpliva na grelno zmogljivost aparata. Čeprav pri prvih pregledih ni zaznana nobena težava, se lahko zaradi izgube zmogljivosti pri daljšem kuhanju pojavi zaskrbljenost kupca, če niso zagotovljene pravilne prezračevalne odprtine.
• Med spodnjo površino kuhalne plošče in zgornjo stranico pečice (slika 4b) mora biti za zadostno prezračevanje zagotovljena razdalja najmanj 15 mm. Poleg tega mora biti v dnu ohišja elementa, v katerem je nameščena pečica, zagotovljen prerez z merami 35 x 500 mm. (slika 2)

Namestitev aparata

Priključitev aparata na električno napajanje.

• Napravo lahko priključite le v ozemljeno vtičnico z napetostjo in zaščito, ki je navedena v tehničnih podatkih. Ozemljitveno napeljavo naj izdela kvalificirani električar in pri tem uporabi elemente z ali brez transformatorja. Naše podjetje ne odgovarja za morebitne težave, ki bi nastale, če se naprava uporablja brez ozemljitve, izvedene v skladu z lokalnimi predpisi.
• Pred vsemi deli na električni inštalaciji se prepričajte, da je izdelek odklopljen od električnega omrežja. Obstaja nevarnost električnega udara!
• Izdelek lahko priključi na napajalno napetost samo pooblaščena in kvalificirana oseba. Garancija prične teči po pravilni namestitvi. Proizvajalec ne odgovarja za škodo, ki nastane kot posledica del, ki jih izvedejo nepooblaščene osebe.

- Naprava mora biti nameščena tako, da jo je mogoče v celoti odklopiti od električnega omrežja. Odklop mora biti izveden s stikalom, vgrajenim v fiksno inštalacijo, v skladu z gradbenimi predpisi.

- Hrbtna stran pečice in spodnja površina kuhalne plošče se med uporabo segrejeta. Pazite, da električni kabli ne pridejo v stik s hrbtno površino naprave, saj se zaradi tega lahko poškodujejo.

- Priključni kabel ne sme biti vpet, upognjen ali priti v stik z vročimi deli naprav. Zaradi taljenja kablov lahko pride do kratkega stika in vžiga naprav. Če je električni kabel poškodovan, ga mora zamenjati kvalificirani električar. V nasprotnem obstaja nevarnost električnega udara ali požara.

- Vtič električnega kabla mora biti po namestitvi zlahka dosegljiv (vendar ne sme biti nad kuhalno ploščo).

- Pri ožičenju morate upoštevati nacionalne / lokalne električne predpise in uporabljati vtičnico / vod ter vtič, primeren za naprave. Če moč izdelka presega tok varovalke oz. vodnika do vtičnice, je treba aparat priključiti neposredno na fiksno električno inštalacijo brez uporabe vtiča in vtičnice.

- Poskrbite, da bo jakost varovalke ustrezna za napravo.

- Električni priključek mora biti v skladu z nacionalnimi predpisi.

- Podatki o električnem napajanju morajo ustrezati podatkom, navedenim na tipski nalepki izdelkov. Tipska nalepka vrste kuhalne plošče je na dnu kuhalne plošče in tipsko nalepko vrste pečice najdete, če odprete vrata pečice. Napajalni kabel vaše naprave mora izpolnjevati zahteve, navedene v tehničnih podatkih.

- Če bo naprava priključena neposredno na električno napajanje: Če ni mogoče odklopiti vseh treh polov napajanja, je treba vgraditi odklopnik z najmanj 3-mm režo med kontakti (varovalke, varnostni odklopniki, kontaktorji) in poli tega odklopnika morajo biti poleg naprave (ne nad napravo) v skladu s smernicami IEE. Neupoštevanje tega navodila lahko privede do motenj delovanja in izniči garancijo za izdelek.

- Priporočamo dodatno zaščito z odklopniki na preostali tok.

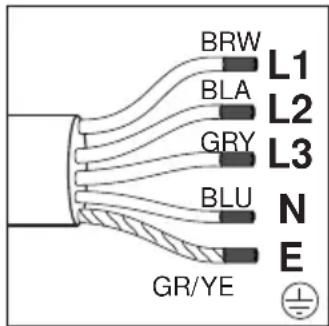

Če je izdelek izdelan s kablom:

- Priključite kabel izdelka na napajalno

napetost, kot je navedeno spodaj:

Če je vaš napajalni kabel 5-vodni, za trifazno omrežje:

- (BRW) rjava = L1 (faza)

- (BLA) črna = L2 (faza)

- (GRE) siva = L3 (faza)

- (BLU) modra = N (nevtralno)

- (GR/YE) zelena/rumena žica = (E) ⏚ (ozemljitev)

3 N AC 380-415 V

Če je izdelek izdelan brez kabla:

Napajalni kabel, predpisan v tehničnih podatkih, je treba priključiti z napravo v skladu z navodili. Iz varnostnih razlogov mora biti napajalni kabel daljši od 2 metrov.

• Z izvijačem odprite spončno omarico.
• Skozi kabelsko uvodnico pod spončno omarico vtaknite kabel in ga pritrdite z vgrajenim vijakom in vpenjalnim elementom.
• Priključite kabel v skladu s priloženo shemo.

Če je vaš napajalni kabel 5-vodni, za trifazno omrežje:

- rjava = L1 (faza)

- črna = L2 (faza)

- siva = L3 (faza)

- Modra = N (nevtralno)

- zeleno/rumena žica = (E) (ozemljitev)

- Po končanem priklopu kabla zaprite pokrov spončne omarice.

- Napajalni kabel napeljite tako, da ne bo v stiku z aparatom in da ne bo stisnjen med aparat in zid.

Preprečite nevarnost požara!

• Poskrbite, da bodo vsi električni priključki trdno pritrjeni, da preprečite nevarnost iskrenja.
• Ne uporabljajte poškodovanih kablov in kabelskih podaljškov.
• Pazite, da električni priključek ne pride v stik z vlago ali tekočinami.

Namestitev in pritrditev kuhalne plošče (slike 5-6-7-8)

• Po pripravi mesta namestitve naprav obrnite kuhalno ploščo na glavo in jo postavite na ravno površino.
• Neprepustno tesnilo, ki je priloženo napravi, pritrdite okoli kuhalne plošče, tako da mora biti 1-2 mm znotraj zunanjega roba stekla, kot je prikazano na sliki 5. Med obema koncema ter med steklom in tesnilom ne sme biti praznega prostora.
• Privijte in pritrdite pritrdilne vzmeti, priložene napravi, tako da jih pritrdite na spodnje ohišje kuhalne plošče, kot je prikazano na sliki 6. (Pri nekaterih modelih so te vzmeti morda tovarniško pritrjene na aparat.)
• Kuhalno ploščo ponovno obrnite in jo poravnajte z delovnim pultom ter jo nato postavite na delovni pult. Vzmeti omogočajo preprosto namestitev in pritrditev kuhalne plošče na delovni pult.
• Ko štedilnik položite na delovni pult, se prepričajte, da sta kuhalna plošča in delovni pult vzporedna. Če nista vzporedna, pritrdite priložene dodatne namestitvene sponke, kot je prikazano na sliki 8. Na sliki 8 so prikazana možna mesta za namestitev sponk. (Mesta, na katera je mogoče pritrditi objemke, se lahko razlikujejo glede na model izdelka. Lahko pritrdite glede na pritrdilne luknje na vaši kuhalni plošči.) Zagotovite vzporednost tako, da pritrdite objemke na ustrezna mesta. Vrsta in količina objemk, ki so priložene izdelku, se lahko razlikujejo glede na model izdelka.

Izvedba priključka kuhalne plošče in pečice ter namestitev in pritrditev pečice (slika 9a-9b-10-11)

• Priključite pečico na električno napajanje.
• Pečico potisnite v omarico do polovice z vsaj dvema osebama.
• Če je vaša plošča vitrokeramična:

Kuhalna plošča ima vtičnico in ozemljitveni kabel, ki ju je treba priključiti na pečico. Kot je prikazano na sliki 9a, vtičnico priključite na režo na pečici tako, da se barve ujemajo. Ozemljitveni kabel pritrdite z vijakom, kot je prikazano na sliki 9a.

- Če je vaša kuhalna plošča indukcijska:

Kuhalna plošča ima dve vtičnici in ozemljitveni kabel, ki ju je treba priključiti na peč. Kot je prikazano na sliki 9b, priključke priključite na režo na pečici. Ozemljitveni kabel pritrdite z vijakom, prikazanim na sliki 9b.

•Pečico v celoti potisnite v omaro.

- Če je vaš izdelek opremljen s teleskopsko tirnico, je treba za pravilno delovanje teleskopskih tirnic zagotoviti naklon najmanj 0,3 stopinje proti zadnji strani pečice. V ta namen po namestitvi izdelka na pohištvo postavite vodno tehtnico na teleskopsko tirnico, kot je prikazano na sliki 10, in se prepričajte, da je kot naklona proti zadnji strani pečice najmanj 0,3 stopinje.

• Pečico pritrdite na pohištvo s priloženimi vijaki. (slika 11)
• Preden končate s postavitvijo, preverite, ali so vsi vijaki trdno zategnjeni in ali je naprava dobro pritrjena. Če pečica ni nameščena v skladu z navodili in vijaki niso pravilno priviti, obstaja nevarnost prevrnitve med uporabo.

Končni pregled

• Po namestitvi vklopite napajanje.
• Za prvo uporabo naprav preberite uporabniški priročnik.
• Preverite funkcije naprav.

Odstranjevanje naprav

• Naprave izključite iz električnega napajanja.
• Odvijte pritrdilne vijake pečice.
• Pečico izvlecite iz omarice do polovice z vsaj dvema osebama.
• Izključite pečico in kuhalno ploščo.
• Pečico izvlecite v celoti.
• Če je kuhalna plošča pritrjena z dodatnimi objemkami, najprej odvijte objemke.
• Odstranite kuhalno ploščo tako, da potisnete dno kuhalne plošče navzgor.

Odklopite pečico in kuhalno ploščo.
