Typ produktu	Kuchenka do zabudowy z płytą ceramiczną i piekarnikiem elektrycznym
Marka	Beko
Model	BBUE1134T0XMP
Wymiary (S x G x W)	600 x 600 x 850 mm (szacunkowo)
Masa netto	Około 50 kg
Zasilanie elektryczne	380-415 V trójfazowe lub 220-240 V jednofazowe w zależności od konfiguracji
Moc całkowita	Około 10-12 kW
Liczba pól grzewczych	4
Rodzaj pól	Ceramiczne (strefy promiennikowe)
Pojemność piekarnika	Około 60 L
Funkcje piekarnika	Termoobieg naturalny, termoobieg wymuszony, grill, rozmrażanie itp.
Czyszczenie	Czyścić powierzchnie miękką ściereczką i nieściernym detergentem; unikać myjek parowych
Bezpieczeństwo	Blokada drzwi piekarnika, zabezpieczenie termiczne, automatyczne wyłączanie (szacunkowo)
Instalacja	Musi być zainstalowana przez wykwalifikowanego specjalistę; należy zachować odległości bezpieczeństwa i wentylację
Pièces détachées	Części zamienne
Dostępne w autoryzowanym serwisie Beko	Dostępne w autoryzowanym serwisie Beko
Wskaźnik naprawialności	Ocena nieokreślona, ale możliwa do naprawy dzięki standardowym częściom
Gwarancja	2 lata (standardowa), pod warunkiem prawidłowej instalacji
Podłączenie elektryczne	Podłączenie za pomocą kabla 5-żyłowego dla trójfazowego lub wtyczki dla jednofazowego

Często zadawane pytania - BBUE1134T0XMP BEKO

Jaka jest różnica między kuchenką ceramiczną a indukcyjną?

Kuchenka ceramiczna nagrzewa się przez promieniowanie podczerwone, podczas gdy indukcyjna wykorzystuje pole magnetyczne. Ceramiczna nagrzewa się wolniej, ale akceptuje wszystkie rodzaje garnków. Indukcyjna jest szybsza i bardziej ekonomiczna, ale wymaga garnków ferromagnetycznych.

Jak prawidłowo zainstalować kuchenkę Beko BBUE1134T0XMP?

Instalacja musi być wykonana przez wykwalifikowanego specjalistę. Przygotuj mebel z wycięciem o wymiarach podanych w instrukcji. Zapewnij odpowiednią wentylację: odstęp 15 mm między płytą a piekarnikiem oraz otwór 35 x 500 mm w tylnej części mebla. Podłącz zasilanie zgodnie ze schematem (trójfazowe lub jednofazowe) i solidnie przymocuj płytę i piekarnik.

Jakich garnków mogę używać na płycie ceramicznej?

Używaj garnków z płaskim i gładkim dnem, najlepiej ze stali nierdzewnej, emaliowanej lub żeliwa. Unikaj szorstkich lub miedzianych den, które mogą porysować powierzchnię. Upewnij się, że średnica naczynia odpowiada strefie grzewczej.

Jak czyścić płytę ceramiczną?

Czyść po każdym użyciu, gdy płyta ostygnie. Używaj specjalnego środka do czyszczenia płyt ceramicznych i miękkiej ściereczki lub skrobaczki. Unikaj szorstkich gąbek, agresywnych detergentów i myjek parowych. W przypadku przypalonych resztek nałóż środek i pozostaw na kilka minut.

Co zrobić, jeśli piekarnik nie grzeje?

Najpierw sprawdź zasilanie elektryczne: upewnij się, że wyłącznik nie zadziałał i wtyczka jest prawidłowo podłączona. Sprawdź w instrukcji wybrany program i temperaturę. Jeśli problem nadal występuje, skontaktuj się z serwisem Beko; nie próbuj naprawiać samodzielnie.

Jak korzystać z funkcji termoobiegu w piekarniku?

Wybierz funkcję Termoobieg (często oznaczoną wentylatorem). Ta funkcja równomiernie rozprowadza ciepło za pomocą wentylatora. Idealna do pieczenia kilku potraw jednocześnie bez przenoszenia zapachów. Rozgrzej piekarnik przez 10–15 minut przed włożeniem potraw.

Jaka jest minimalna wysokość między płytą grzewczą a okapem?

Jeśli zainstalowany jest okap, należy przestrzegać wysokości montażu podanej w instrukcji okapu. Bez okapu należy zachować co najmniej 750 mm między powierzchnią grzewczą a górnymi szafkami.

Czy drzwi piekarnika można zdemontować do czyszczenia?

Tak, drzwi piekarnika można zdemontować, aby ułatwić czyszczenie. Sprawdź instrukcję: otwórz drzwi do końca, podnieś zatrzaski, a następnie zdejmij drzwi. Wyczyść wewnętrzną szybę nieściernym środkiem.

Czy mogę używać adaptera lub przedłużacza?

Nie, nie zaleca się używania adapterów ani przedłużaczy. Urządzenie należy podłączyć bezpośrednio do odpowiedniego gniazdka lub do stałej instalacji. Używanie przedłużaczy może prowadzić do przegrzania i ryzyka pożaru.

Gdzie znaleźć części zamienne do mojego modelu Beko?

Części zamienne są dostępne w autoryzowanym serwisie Beko. Można również sprawdzić oficjalną stronę internetową lub skontaktować się z autoryzowanym sprzedawcą. Zawsze używaj oryginalnych części, aby zapewnić bezpieczeństwo i wydajność.

INSTRUKCJA OBSŁUGI BBUE1134T0XMP BEKO

PL - Instrukcja bezpieczeństwa

• Urządzenie musi zostać zamontowane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione, co może również unieważnić gwarancję.
• Za przygotowanie miejsca i instalacji elektrycznej dla produktu odpowiada klient.
• Urządzenie należy zamontować zgodnie z lokalnymi przepisami elektrycznymi.
• Przed zamontowaniem urządzenia usuń z niego wszystkie materiały i dokumenty oraz sprawdź wzrokowo, czy na produkcie nie ma żadnych wad. Jeśli są, nie należy montować urządzenia.
• Upewnij się, że użytkownik nie ma dostępu do połączeń elektrycznych po instalacji.
• Produkt jest ciężki, dlatego powinny go przenosić co najmniej dwie osoby.
• Nie należy podnosić/przenosić urządzenia za drzwi i/lub uchwyt. Zostaw wolną przestrzeń z obu stron, aby łatwiej było przenieść urządzenie (rysunek 1). Podczas

transportu i montażu należy nosić rękawice ochronne.

• Przed rozpoczęciem pracy odłącz wszelkie połączenia elektryczne w obszarze montażu urządzenia.
• Powierzchnie mebli, w których ma być zamontowany piekarnik, muszą być odporne na ciepło (minimum 100 °C).
• Upewnij się, że mebel stoi prosto, poziomo i jest zamocowany przed instalacją urządzenia.
• Nie należy montować pasków izolacyjnych wewnątrz mebla, w którym ma zostać zamontowany piekarnik.
• Urządzenie nie może być zamontowane za dekoracyjnymi drzwiami, aby zapobiec jego przegrzaniu.
• Wymiary podane na schematach montażowych są w mm.

Przygotowanie mebli do montażu urządzenia (Rysunki 2-3-4)

• Urządzenie jest przeznaczone do montażu na blatach, które można dostać w sprzedaży. Pomiędzy urządzeniem a ścianami kuchennymi i meblami należy zachować bezpieczną odległość. (Rysunek 2-3)
• Wolną przestrzeń, w której urządzenie zostanie umieszczone na blacie, należy przyciąć zgodnie z wymiarami podanymi na rysunku 2-3.
• * Jeśli na urządzeniu nie ma okapu, należy zachować odległość 750 mm od powierzchni płyty do mebli.
• Jeśli nad urządzeniem jest zamontowana osłona/okap, należy zachować odpowiednią odległość dla wysokości montażu, zgodnie z opisem w instrukcji obsługi osłony/okapu. •** Minimalna odległość między szafkami powinna być równa szerokości płyty.
• Aby zapewnić niezbędną wentylację z tyłu szafek, należy wywiercić otwory o wymiarach pokazanych na rysunku 2.
• Podłączenie elektryczne musi znajdować się w obszarze A (jak na rysunku 2) lub poza miejscem montażu.
• Grubość blatu powinna wynosić co najmniej 28 mm. (Rysunek 4a)

Wentylacja

- Wentylacja wpływa bezpośrednio na wydajność grzewczą urządzenia. Nawet jeśli żaden problem nie zostanie wykryty podczas pierwszych inspekcji, mogą wystąpić obawy klientów z powodu utraty wydajności podczas gotowania przez dłuższy czas, gdy nie zapewniono prawidłowych szczelin wentylacyjnych.

- Należy zachować minimalny odstęp 15 mm między dolną powierzchnią kuchenki a górną ścianą piekarnika (Rysunek 4b), aby zapewnić odpowiednią wentylację. Dodatkowo w dolnej części obudowy mebla w miejscu ustawienia piekarnika należy pozostawić przekrój o wymiarach 35x500 mm. (Rysunek 2)

Instalacja urządzenia

Włożyć wtyczkę urządzenia do kontaktu.

- Urządzenie należy podłączać wyłącznie do uziemionego gniazdka/linii z napięciem i zabezpieczeniem określonym w „Specyfikacjach technicznych”. Uziemienie do urządzenia używane z lub bez transformatora powinno być zamontowane przez wykwalifikowanego elektryka. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek problemy wynikające z tego, że produkt nie został uziemiony zgodnie z lokalnymi przepisami.

- Przed rozpoczęciem jakichkolwiek prac związanych z instalacją elektryczną należy odłączyć produkt od źródła zasilania. Ryzyko porażenia prądem!

- Produkt może być podłączony do źródła zasilania wyłącznie przez upoważniony i wykwalifikowany personel. Okres gwarancji produktu rozpoczyna się dopiero po prawidłowym montażu. Producent nie ponosi odpowiedzialności za szkody, które mogą powstać w wyniku wykonywania procedur przez osoby nieuprawnione.

- Urządzenie należy zamontować w taki sposób, aby można było je całkowicie odłączyć od zasilania. Oddzielenie musi być zapewnione przez przełącznik wbudowany w instalację elektryczną, zgodnie z przepisami budowlanymi.

- Tylna powierzchnia piekarnika i dolna powierzchnia płyty nagrzewają się podczas użytkowania. Upewnij się, że połączenie elektryczne nie styka się z powierzchnią

tylną. W przeciwnym razie połączenia mogą ulec uszkodzeniu.

- Kabel zasilania nie może być ściśnięty, zgięty lub uwięziony ani nie może stykać się z gorącymi częściami urządzenia. Może to spowodować zwarcie urządzenia i zapalenie się w wyniku stopienia kabla. Jeśli kabel zasilania zostanie uszkodzony, musi zostać wymieniony przez elektryka. Ryzyko porażeniem prądem lub pożarem.

- Dostęp do wtyczki, po zamontowaniu urządzenia, powinien być łatwy (ale nie powinna się znajdować nad płytą grzewczą).

- Podczas okablowania należy przestrzegać krajowych/lokalnych przepisów dotyczących elektryczności i stosować gniazdko/linię i wtyczkę odpowiednie do urządzenia. Jeśli wartości graniczne mocy produktu przekraczają obciążalność prądową wtyczki i gniazdka/linii, należy podłączyć produkt bezpośrednio do stałej instalacji elektrycznej bez korzystania z wtyczki i gniazdka/linii.

- Należy upewnić się, że prąd znamionowy bezpiecznika jest zgodny z urządzeniem.

- Połączenie musi być zgodne z przepisami.

- Dane dotyczące zasilania sieciowego muszą odpowiadać danym podanym na tabliczce znamionowej produktów. Na spodzie płyty znajduje się tabliczka znamionowa, a po otwarciu drzwiczek piekarnika można znaleźć etykietę urządzenia.

- Kabel zasilający musi być zgodny z wartościami podanymi w tabeli „Dane techniczne”.

- Jeśli produkt zostanie podłączony bezpośrednio do źródła zasilania: Jeśli nie jest możliwe odłączenie wszystkich biegunów zasilania, należy odłączyć rozłącznik o luzie styków co najmniej 3 mm (bezpieczniki, wyłączniki bezpieczeństwa, styczniki), a wszystkie bieguny tego rozłącznika muszą sąsiadować (nie powyżej) z produktem zgodnym z dyrektywami IEE. Nieprzestrzeganie niniejszej instrukcji może spowodować problemy w działaniu urządzenia i unieważnić gwarancję.

- Zalecane jest dodatkowe zabezpieczenie wyłącznikiem różnicowoprądowym.

Jeśli produkt posiada kabel:

• Podłącz przewód do zasilania w sposób opisany poniżej: Jeśli typ przewodu zasilającego jest 5-przewodowy, dla połączenia 3-fazowego:
• (BRW) Brązowy = L1 (Faza)
• (BLA) Czarny = L2 (Faza)
• (GRE) Szary = L3 (Faza)
• (BLU) Niebieski = N (Neutralny)
• (GR/YE) Zielony/żółty przewód = (E) ⏚ (Uziemienie)

3 N AC 380-415 V

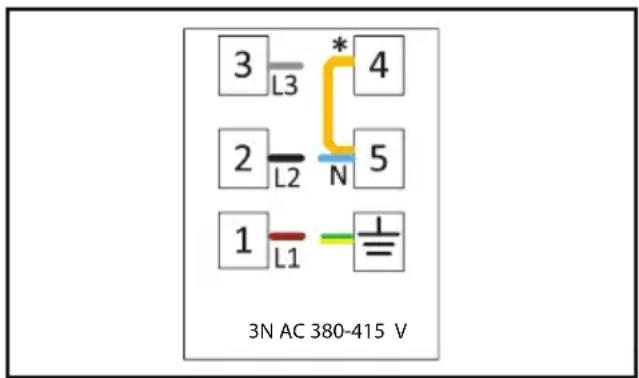

Jeśli produkt nie posiada kabla:

Kabel zasilający opisany w głównej tabeli technicznej musi być podłączony do produktu zgodnie z instrukcjami. Ze względów bezpieczeństwa kabel zasilający nie może być dłuższy niż 2 m.

• Pokrywę zaciskową otwórz za pomocą śrubokrętu.
• Przełoż kabel zasilający przez zacisk kablowy poniżej zacisku i przymocuj go do głównego korpusu za pomocą zintegrowanej śruby na elemencie mocującym kabel.
• Kable należy podłączyć zgodnie z dostarczonym schematem.

*Mostek miedziany Jeśli typ przewodu zasilającego jest 5-przewodowy, dla połączenia 3-fazowego: - (BRW) Brązowy = L1 (Faza) - (BLA) Czarny = L2 (Faza) - Szary = L3 (Faza) - Niebieski = N (Neutralny) - Zielono-żółty przewód = (E) (Uziemienie)

• Po podłączeniu zamknij pokrywę zaciskową.
• Podłącz kabel zasilający tak, aby nie dotykał produktu i nie mógł zostać ściśnięty między produktem a ścianą.

Zapobieganie ewentualnemu pożarowi!

• Upewnij się, że wszystkie połączenia elektryczne są bezpieczne i szczelne, aby zapobiec ryzyku wyładowania łukowego.
• Nie wolno używać uszkodzonych kabli lub przedłużaczy.
• Upewnij się, że ciecz lub wilgoć nie znajdują się w miejscu podłączenia do zasilania.

Umieszczenie i zabezpieczenie płyty (Rysunki 5-6-7-8)

• Po przygotowaniu miejsca instalacji urządzenia należy odwrócić płytę do góry dnem i ustawić na płaskiej powierzchni.
• Zamocuj dostarczoną z urządzeniem uszczelkę wokół płyty tak, aby znajdowała się 1-2 mm wewnątrz zewnętrznej krawędzi szyby, jak pokazano na Rysunku 5. Upewnij się, że nie ma luzu między obydwoma końcami oraz między szkłem a uszczelką.
• Przykręć i zabezpiecz sprężyny montażowe dostarczone wraz z urządzeniem, zaczepiając je o ich gniazdo w dolnej obudowie płyty, jak pokazano na Rysunku 6. (W niektórych modelach sprężyny te mogą być zamocowane do urządzenia fabrycznie).
• Ponownie obróć płytę i wyrównaj ją z blatem, a następnie umieść ją na blacie. Kuchenkę można postawić na blacie dzięki sprężynom i łatwo ją zabezpieczyć.
• Ustawiając płytę na blacie, upewnij się, że kuchenka i blat są ustawione równolegle. Jeśli nie jest równolegle, podłącz dodatkowe zaciski montażowe dostarczone z urządzeniem, jak pokazano na Rysunku 8. Rysunek 8 przedstawia możliwe miejsca montażu zacisków. (Miejsca, w których można zamocować zaciski, mogą się różnić w zależności od modelu produktu. Podłącz zgodnie z otworami montażowymi na płycie.) Zamontowane zaciski powinny być umieszczone równolegle wobec siebie. Rodzaj i ilość zacisków dostarczanych z urządzeniem może się różnić w zależności od modelu.

Podłączanie płyty z piekarnikiem oraz ustawienie i zamocowanie piekarnika (Rysunek 9a-9b-10-11)

• Podłącz piekarnik do zasilania.
• Wsuń piekarnik do połowy szafki.
• Jeśli typ Twojej płyty jest wykonany z witroceramiki: Płyta posiada gniazdko i przewód uziemiający do podłączenia do piekarnika. Podłącz gniazdo do odpowiedniego wejścia w piekarniku, aby kolory pasowały (Rysunek 9a). Przymocuj przewód uziemiający za pomocą śruby (Rysunek 9a).

- Jeśli Twój typ płyty jest indukcyjny: Płyta jest wyposażona w dwa gniazdka i przewód uziemiający, które należy podłączyć do piekarnika. Jak pokazano na rysunku 9b, podłącz gniazda do odpowiednich gniazd w piekarniku. Przymocuj kabel uziemiający śrubą pokazaną na rysunku 9b.

•Dosuń piekarnik do końca szafki.

- Jeśli Twój produkt jest wyposażony w szynę teleskopową, aby szyny teleskopowe działały prawidłowo, należy pochylić się o co najmniej 0,3 stopnie w kierunku tylnej części piekarnika. W tym celu, po umieszczeniu produktu na meblu, umieść poziomicę na szynie teleskopowej, jak pokazano na rysunku 10 i upewnij się, że kąt nachylenia ku tyłowi piekarnika wynosi co najmniej 0,3 stopnie.

- Piekarnik przymocować do mebli za pomocą dołączonych śrub. (Rysunek 11)

- Po zamontowaniu należy sprawdzić, czy śruby są odpowiednio dokręcone, a produkt dobrze zamocowany. Jeśli piekarnik nie zostanie zamontowany zgodnie z instrukcją, a śruby odpowiednio dokręcone, istnieje ryzyko przewrócenia się urządzenia podczas użytkowania.

Kontrola końcowa

• Po zamontowaniu włączyć zasilanie.
• Należy przeczytać instrukcję obsługi dotyczącą pierwszego użycia produktu.
• Sprawdź funkcje urządzeń.

Demontaż urządzeń

• Wyciągnij wtyczkę urządzenia z kontaktu.
• Odkręcić śruby mocujące.
• Wysuń piekarnik do połowy szafki.
• Rozłącz piekarnik i płytę. • Wysuń piekarnik do końca.
• Jeśli płyta jest zabezpieczona dodatkowymi

zaciskami, należy najpierw je odkręcić.

- Wyjmij płytę, wypychając ją od dołu do góry.
