BBUE1134T0XMP - Sporák BEKO - Bezplatný návod na obsluhu

Typ výrobku	Vstavaný sporák s keramickou varnou doskou a elektrickou rúrou
Značka	Beko
Model	BBUE1134T0XMP
Rozmery (Š x H x V)	600 x 600 x 850 mm (odhad)
Hmotnosť netto	Približne 50 kg
Elektrické napájanie	380-415 V trojfázové alebo 220-240 V jednofázové podľa konfigurácie
Celkový výkon	Približne 10-12 kW
Počet varných zón	4
Typ varných zón	Keramické (sálavé varné zóny)
Objem rúry	Približne 60 L
Funkcie rúry	Prirodzená konvekcia, teplovzduch, gril, rozmrazovanie, atď.
Čistenie	Čistite povrchy jemnou handričkou a neabrazívnym čistiacim prostriedkom; vyhnite sa parným čističom.
Bezpečnosť	Zámok dvierok rúry, tepelná poistka, automatické vypnutie (odhad)
Inštalácia	Musí byť nainštalovaná kvalifikovaným odborníkom; dodržujte bezpečnostné vzdialenosti a vetranie.
Náhradné diely	Dostupné u autorizovaného servisu Beko
Index opraviteľnosti	Hodnotenie nie je uvedené, ale opraviteľný vďaka štandardným dielom
Záruka	2 roky (štandardná), za predpokladu riadnej inštalácie
Elektrické pripojenie	Pripojenie pomocou 5-žilového kábla pre trojfázové alebo pomocou zástrčky pre jednofázové

Často kladené otázky - BBUE1134T0XMP BEKO

Aký je rozdiel medzi keramickým a indukčným sporákom?

Keramický sporák vykuruje infračerveným žiarením, zatiaľ čo indukčný využíva magnetické pole. Keramický ohrieva pomalšie, ale akceptuje všetky typy hrncov. Indukčný je rýchlejší a úspornejší, ale vyžaduje feromagnetické hrnce.

Ako správne nainštalovať sporák Beko BBUE1134T0XMP?

Inštaláciu musí vykonať kvalifikovaný odborník. Pripravte skrinku s výrezom podľa uvedených rozmerov (pozri návod). Zabezpečte dostatočné vetranie: medzera 15 mm medzi doskou a rúrou a otvor 35 x 500 mm v zadnej časti skrinky. Pripojte elektrické napájanie podľa schémy (trojfázové alebo jednofázové) a pevne upevnite dosku a rúru.

Aké typy hrncov môžem použiť na keramickej varnej doske?

Používajte hrnce s rovným a hladkým dnom, najlepšie z nehrdzavejúcej ocele, smaltované alebo liatinové. Vyhnite sa drsným alebo medeným dnám, ktoré by mohli poškriabať povrch. Uistite sa, že priemer nádoby zodpovedá varnej zóne.

Ako čistiť keramickú varnú dosku?

Čistite po každom použití, keď je doska studená. Použite špeciálny čistič na keramické dosky a jemnú handričku alebo stierku. Vyhnite sa abrazívnym špongiám, agresívnym čistiacim prostriedkom a parným čističom. Na pripálené zvyšky naneste čistič a nechajte pôsobiť niekoľko minút.

Čo robiť, ak rúra nehreje?

Najprv skontrolujte elektrické napájanie: uistite sa, že istič nevypol a že je zástrčka správne zapojená. Pozrite si návod na overenie zvoleného programu a teploty. Ak problém pretrváva, kontaktujte servisné stredisko Beko; nepokúšajte sa o opravu sami.

Ako používať funkciu teplovzduchu v rúre?

Vyberte funkciu Teplovzduch (často symbolizovaná ventilátorom). Táto funkcia rovnomerne rozdeľuje teplo pomocou ventilátora. Ideálne na pečenie viacerých jedál súčasne bez prenosu pachov. Pred vložením jedla predhrejte rúru na 10-15 minút.

Aká je minimálna výška medzi varnou doskou a digestorom?

Ak je nainštalovaný digestor, dodržujte inštalačnú výšku uvedenú v návode digestora. Bez digestora ponechajte aspoň 750 mm medzi varnou plochou a hornými skrinkami.

Je možné dvierka rúry demontovať na čistenie?

Áno, dvierka rúry je možné demontovať na uľahčenie čistenia. Postup nájdete v návode: otvorte dvierka dokorán, zdvihnite zámky a potom dvierka vyberte. Vnútorné sklo čistite neabrazívnym prostriedkom.

Môžem použiť adaptér alebo predlžovací kábel?

Nie, nedoporučuje sa používať adaptéry ani predlžovacie káble. Spotrebič musí byť zapojený priamo do vhodnej zásuvky alebo pripojený k pevnej inštalácii. Použitie predlžovacích káblov môže spôsobiť prehriatie a riziko požiaru.

Kde nájdem náhradné diely pre môj model Beko?

Náhradné diely sú dostupné u autorizovaného servisu Beko. Môžete tiež navštíviť oficiálnu webovú stránku alebo kontaktovať autorizovaného predajcu. Vždy používajte originálne diely na zaistenie bezpečnosti a výkonu.

NÁVOD NA OBSLUHU BBUE1134T0XMP BEKO

- Výrobok musí byť nainštalovaný kvalifikovanou osobou v súlade s platnými predpismi. Výrobca nenesie zodpovednosť za škody, ktoré môžu vzniknúť pri procesoch vykonávaných neoprávnenými osobami.

• Za prípravu umiestnenia a elektrickej inštalácie produktu zodpovedá výrobca.
• Výrobok musí byť nainštalovaný v súlade so všetkými miestnymi elektrickými predpismi.
• Pred inštaláciou produktu z neho odstráňte všetky materiály a dokumenty a vizuálne skontrolujte, či výrobok nemá nejaké chyby. Ak má, neinštalujte ho.
• Uistite sa, že používateľ po inštalácii nemôže prísť do kontaktu s elektrickými pripojeniami.
• Výrobok je ťažký, na jeho prenos buďte aspoň dvaja.
• Dvierka a/alebo kľučky sa nesmú používať na zdvíhanie alebo premiestňovanie spotrebiča. Používajte zdvíhacie priestory na oboch stranách výrobku (Obrázok č.1). Počas prepravy a inštalácie vždy noste ochranné rukavice.
• Pred inštaláciou odpojte elektrické pripojenia v oblasti, kde sa má nainštalovať.
• Povrchy nábytku, v ktorom sa má rúra inštalovať, musia byť odolné voči teplu (minimálne 100 °C).
• Pred inštaláciou spotrebiča sa uistite, či je nábytok v rovnej a vodorovnej polohe a či je upevnený.
• Neinštalujte izolačné pásy do interiéru nábytku, v ktorom sa má rúra inštalovať.
• Aby sa zabránilo prehriatiu, spotrebič nesmie byť inštalovaný za dekoratívne dvere.
• Rozmery uvedené v inštalačných schémach sú v mm.

Príprava nábytku, do ktorého sa má spotrebič nainštalovať (Obrázky 2-3-4)

• Spotrebič je určený na inštaláciu do komerčne dostupných pracovných dosiek. Medzi spotrebičom a stenami kuchyne a nábytkom musí byť dodržaná bezpečná vzdialenosť. (Obrázok 2-3)
• Medzera v mieste, kde sa má spotrebič umiestniť na pracovnú dosku, sa vyreže podľa rozmerov uvedených na obrázku 2-3.
• * Ak na spotrebiči nie je digestor, medzi povrchom varnej dosky a nábytkom ponechajte vzdialenosť 750 mm.
• Ak je nad spotrebičom namontovaný kryt/digestor, zabezpečte vzdialenosť pre

inštalačnú výšku, ako je uvedené v návode na použitie krytu/digestora.

• ** Minimálna vzdialenosť medzi skrinkami sa musí rovnať šírke varnej dosky.
• Na zabezpečenie potrebného vetrania v zadnej časti kuchynského nábytku by sa mali vytvoriť otvory s rozmermi znázornenými na obrázku 2.
• Elektrické pripojenie musí byť v oblasti A na obrázku 2 alebo mimo miesta inštalácie.
• Hrúbka pracovnej dosky musí byť najmenej 28 mm. (Obrázok 4a)

Vetranie

• Vetranie priamo ovplyvňuje ohrievací výkon spotrebiča. Aj keď pri prvých kontrolách nezistíte žiadny problém, môžu sa vyskytnúť obavy zákazníkov z dôvodu straty výkonu pri dlhodobom varení, ak nie je zabezpečená správna vetracia medzera.
• Medzi spodným povrchom varnej dosky a hornou stenou rúry (obrázok 4b) sa musí dodržať minimálna vzdialenosť 15 mm, aby sa zabezpečilo dostatočné vetranie. Ďalej musí byť v spodnej časti krytu nábytku, kde je umiestnená rúra, ponechaný prierez s rozmermi 35 x 500 mm. (Obrázok 2)

Inštalácia spotrebiča

Pripojenie spotrebiča k elektrickému napájaniu

- Výrobok pripájajte iba k uzemnenej zásuvke/káblu s napätím a ochranou, ako je uvedené v časti „Technické údaje“. Pri používaní výrobku s transformátorom alebo bez neho nechajte uzemňovaciu inštaláciu vykonať kvalifikovaným elektrikárom. Naša spoločnosť nezodpovedá za žiadne problémy, ktoré vzniknú v dôsledku toho, že výrobok nie je uzemnený v súlade s miestnymi predpismi.

• Pred začatím akýchkoľvek prác na elektroinštalácii výrobok odpojte od sieťového napájania. Nebezpečenstvo úrazu elektrickým prúdom!
• Výrobok musí pripojiť k sieťovému napájaniu iba oprávnená a kvalifikovaná osoba. Záručná doba výrobku začína až po správnej inštalácii. Výrobca nenesie zodpovednosť za škody, ktoré môžu vzniknúť pri procesoch vykonávaných neoprávnenými osobami.
• Spotrebič musí byť nainštalovaný tak, aby ho bolo možné úplne odpojiť od sieťového napájania. Odpojenie musí byť

zabezpečené spínačom zabudovaným do pevnej elektrickej inštalácie podľa stavebných predpisov.

• Zadný povrch rúry na pečenie a spodný povrch varnej dosky sa pri používaní zahrievajú. Dbajte na to, aby elektrické vedenia neprišli do kontaktu so zadným povrchom, inak by sa mohli poškodiť.
• Pripojovací kábel nesmie byť upnutý, ohnutý alebo uviaznutý, ani prísť do styku s horúcimi časťami prístroja. Môže dôjsť k skratu a vznieteniu spotrebiča v dôsledku roztavenia kábla. Ak je napájací kábel poškodený, musí byť vymenený kvalifikovaným elektrikárom. V opačnom prípade hrozí riziko zásahu elektrickým prúdom, skrat alebo požiar!
• Zástrčka napájacieho kábla musí byť po inštalácii ľahko prístupná (nie však nad varnou doskou).
• Pri zapojovaní musíte dodržiavať národné/miestne elektrické predpisy a používať zásuvku/kábel a zástrčku vhodnú pre dané spotrebiče. Ak limity napájania produktu presahujú prúdovú kapacitu zástrčky a zásuvky, musíte produkt pripojiť priamo k pevnej elektrickej inštalácii bez použitia zástrčky a zásuvky.
• Uistite sa, že menovitý prúd poistky je kompatibilný s výrobkom.
• Pripojenie musí byť v súlade s národnými predpismi.
• Údaje o sieťovom napájaní musia zodpovedať údajom uvedeným na typovom štítku výrobkov. Na spodnej časti varnej dosky môžete vidieť typový štítok varnej dosky a po otvorení dvierok rúry sa môžete vidieť typový štítok rúry.
• Napájací kábel vášho výrobku musí zodpovedať hodnotám v tabuľke „Technické údaje“.
• Ak bude produkt pripojený priamo k napájaciemu zdroju: Ak nie je možné odpojiť všetky póly napájacieho napätia, musí byť pripojená odpojovacia jednotka s kontaktnou vzdialenosťou minimálne 3 mm (poistky, bezpečnostné spínače, stýkače) a všetky póly tejto odpojovacej jednotky musia byť v blízkosti (nie však vyššie) produkt v súlade so smernicami IEE. Nedodržanie tohto pokynu môže spôsobiť prevádzkové problémy a stratiť platnosť záruky výrobku.
• Odporúča sa dodatočná ochrana pomocou ističa zvyškového prúdu.

- Pripojte kábel produktu na napájanie podľa pokynov uvedených nižšie:

Napájací kábel, definovaný v technickej tabuľke domov, sa musí pripojiť k produktu podľa pokynov. Napájací kábel nesmie byť z bezpečnostných dôvodov dlhší ako 2 m.

• Otvorte kryt svorkovnice pomocou skrutkovača.
• Zasuňte napájací kábel cez káblovú svorku pod svorku a pripevnite ju k telu pomocou integrovanej skrutky na kábli.

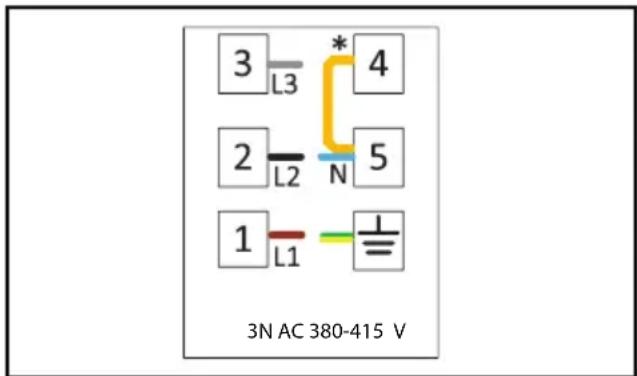

• Pripojte káble podľa dodanej schémy.

*Medené premostenie

Prevencia pred možným rizikom požiaru!

• Uistite sa, že sú všetky elektrické spoje bezpečné a pevné, aby ste predišli riziku vzniku elektrického oblúka.
• Nepoužívajte poškodené alebo predlžovacie káble.
• Zaistite, aby k miestu elektrického pripojenia nemohla preniknúť kvapalina alebo vlhkosť.

Umiestnenie a zaistenie varnej dosky (obrázky 5-6-7-8)

• Po príprave miesta na inštaláciu spotrebiča otočte varnú dosku hore dnom a položte ju na rovný povrch.
• Na varnú dosku pripevnite tesnenie dodané so spotrebičom tak, aby bolo 1 – 2 mm vo vnútri vonkajšej hrany skla, ako je znázornené na obrázku 5. Dbajte na to, aby medzi obidvoma koncami a medzi sklom a tesnením nezostala medzera.
• Zaskrutkujte a zaistite inštalačné pružiny dodané so spotrebičom tak, že ich zasuniete do ich lôžka na spodnom kryte varnej dosky, ako je znázornené na obrázku 6. (Tieto pružiny môžu byť v niektorých modeloch pripevnené k spotrebiču už z výroby.)
• Varnú dosku opäť otočte, zarovnajte ju s pracovnou doskou a potom ju položte na pracovnú dosku. Varná doska sa umiestni na pracovnú dosku vďaka pružinám a dá sa ľahko zaistiť.
• Pri umiestňovaní varnej dosky na pracovnú dosku sa uistite, že varná doska a pracovná doska sú rovnobežné. Ak nie sú rovnobežné, pripojte ďalšie inštalačné svorky dodané so spotrebičom, ako je znázornené na obrázku 8. Obrázok 8 zobrazuje možné umiestnenia svoriek. (Miesta, kde je možné pripevniť svorky, sa môžu líšiť v závislosti od modelu produktu. Môžete sa pripojiť podľa montážnych otvorov na vašej varnej doske.) Zaistite rovnobežnosť pripojením svoriek na príslušné miesta. Typ a množstvo svoriek dodávaných s produktom sa môže líšiť v závislosti od modelu produktu.

Vytvorenie spojenia varnej dosky s rúrou a umiestnenie a upevnenie rúry (Obrázok 9a-9b-10-11)

•Pripojte rúru k elektrickej sieti. - Zasuňte rúru na pečenie s najmenej dvoma osobami do skrinky až do polovice. - Ak je vaša varná doska izoterapeutická: Varná doska má zásuvku a uzemňovací kábel na pripojenie k rúre. Ako je znázornené na obrázku 9a, pripojte zásuvku k jej slotu na rúre tak, aby sa farby zhodovali. Uzemňovací kábel pripevnite pomocou skrutky znázornenej na obrázku 9a.

- Ak je váš typ varnej dosky indukčný:

•Rúru vložte úplne do skrinky.

- Ak je váš výrobok vybavený teleskopickou koľajnicou, musí mať sklon k zadnej časti rúry sklon najmenej 0,3 stupne, aby teleskopické koľajničky správne fungovali. Na tento účel po umiestnení výrobku na nábytok umiestnite vodováhu na teleskopickú koľajnicu, ako je znázornené na obrázku 10, a uistite sa, že uhol sklonu smerom k zadnej časti rúry je najmenej 0,3 stupne.

- Rúru pripevnite k nábytku pomocou dodaných skrutiek. (Obrázok 11)

- Na konci inštalácie skontrolujte, či sú skrutky správne utiahnuté a či je produkt pevne pripevnený. Ak rúra nie je nainštalovaná v súlade s pokynmi a skrutky nie sú správne utiahnuté, existuje riziko prevrátenia počas používania.

Záverečná kontrola

• Po inštalácii zapnite napájanie.
• Prečítajte si užívateľskú príručku pre prvé použitie spotrebičov.
• Skontrolujte funkcie spotrebičov.

• Odpojte spotrebiče od zdroja napájania.
• Odskrutkujte upevňovacie skrutky rúry na pečenie.
• Rúru s najmenej dvoma osobami vytiahnite zo skrinky do polovice.
• Odpojte rúru a varnú dosku. • Rúru úplne vytiahnite.
• Ak je varná doska zaistená ďalšími svorkami, najskôr ich odskrutkujte.

- Varnú dosku vyberte zatlačením smerom nahor od spodnej časti dosky.
