• Garantinin geçerliliğini kaybetmemesi için, ürünün yetkili bir kişi tarafından geçerli yönetmeliklere göre kurulması gerekir. Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz ve ürünün garantisi geçersiz olur.

• Ürünün yerleştirileceği yerin ve elektrik tesisatının hazırlanması müşteriye aittir.

• Ürünün kurulumunda, elektrik ve/veya gazla ilgili yerel standartlarda belirtilen kurallara uyulmalıdır.

• Ürünün kurulumundan önce içerisindeki tüm ambalaj malzemesi ve dökümanları çıkarın ve ürün üzerinde herhangi bir hasar olup olmadığını kontrol edin. Ürün hasarlıysa kurulumunu yaptırmayın.

• Kurulum sonrasında kullanıcının elektrik bağlantılarına ulaşamayacağından emin olun.

• Taşıma ve kurulum sırasında mutlaka koruyucu eldiven kullanın.

• Kurulum öncesi montaj yapılacak alanda bulunan elektrik bağlantılarını kesin.

• Kurulacak mobilyanın yüzeyleri ısıya dayanıklı olmalıdır (minimum 100°C).

• Ürünün kurulumundan önce mobilyanın düz, yatay ve sabitlenmiş olduğundan emin olun.

• Kurulum yapılacak mobilyanın iç bölgesine ısı yalıtımı şeritleri monte etmeyin.

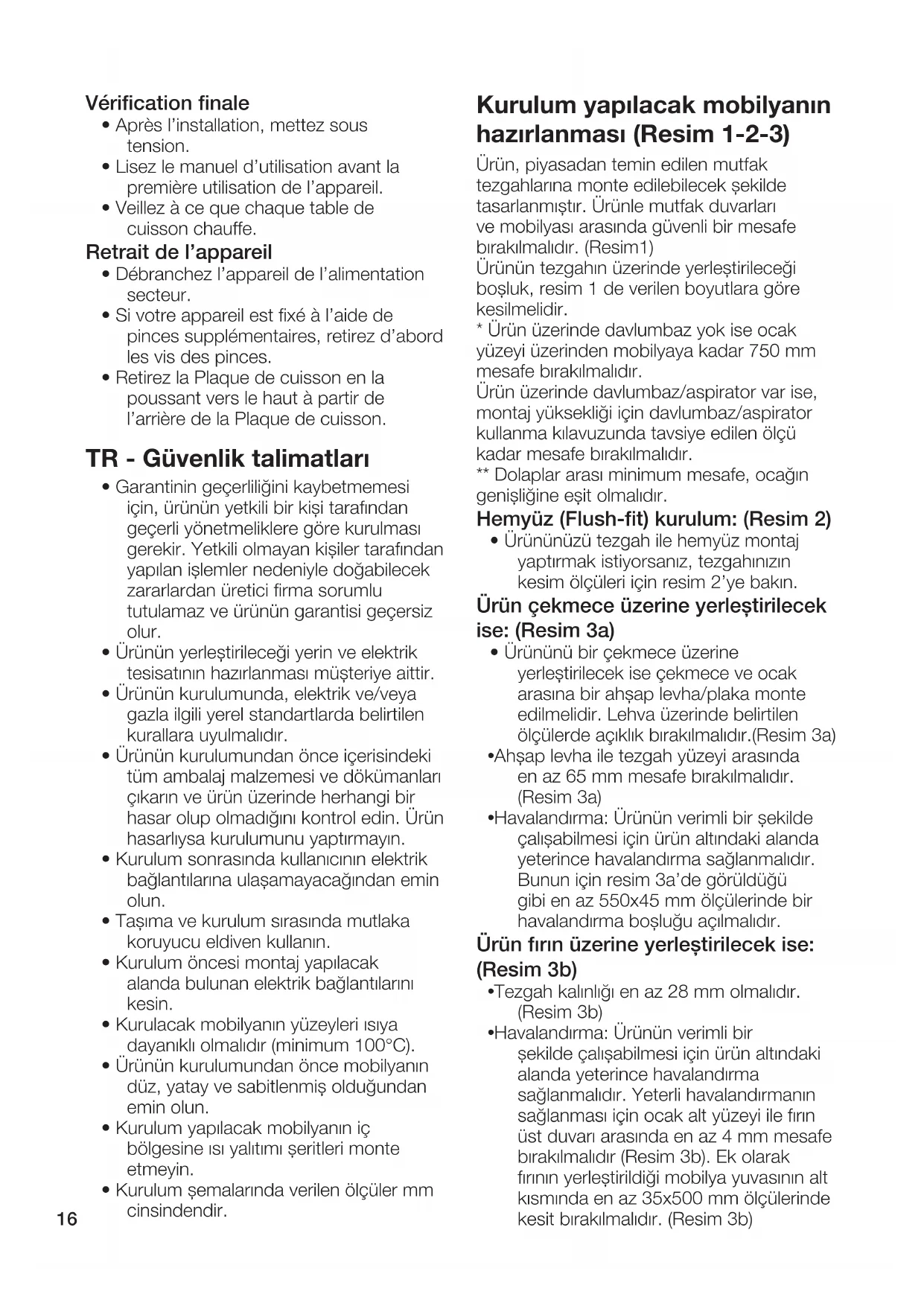

• Kurulum şemalarında verilen ölçüler mm cinsindendir. Kurulum yapılacak mobilyanın hazırlanması (Resim 1-2-3) Ürün, piyasadan temin edilen mutfak tezgahlarına monte edilebilecek şekilde tasarlanmıştır. Ürünle mutfak duvarları ve mobilyası arasında güvenli bir mesafe bırakılmalıdır. (Resim1) Ürünün tezgahın üzerinde yerleştirileceği boşluk, resim 1 de verilen boyutlara göre kesilmelidir.

• Ürün üzerinde davlumbaz yok ise ocak yüzeyi üzerinden mobilyaya kadar 750 mm mesafe bırakılmalıdır. Ürün üzerinde davlumbaz/aspirator var ise, montaj yüksekliği için davlumbaz/aspirator kullanma kılavuzunda tavsiye edilen ölçü kadar mesafe bırakılmalıdır. ** Dolaplar arası minimum mesafe, ocağın genişliğine eşit olmalıdır. Hemyüz (Flush-fit) kurulum: (Resim 2)

• Ürününüzü tezgah ile hemyüz montaj yaptırmak istiyorsanız, tezgahınızın kesim ölçüleri için resim 2’ye bakın. Ürün çekmece üzerine yerleştirilecek ise: (Resim 3a)

• Ürününü bir çekmece üzerine yerleştirilecek ise çekmece ve ocak arasına bir ahşap levha/plaka monte edilmelidir. Lehva üzerinde belirtilen ölçülerde açıklık bırakılmalıdır.(Resim 3a)

• Ahşap levha ile tezgah yüzeyi arasında en az 65 mm mesafe bırakılmalıdır. (Resim 3a)

• Havalandırma: Ürünün verimli bir şekilde çalışabilmesi için ürün altındaki alanda yeterince havalandırma sağlanmalıdır. Bunun için resim 3a’de görüldüğü gibi en az 550x45 mm ölçülerinde bir havalandırma boşluğu açılmalıdır. Ürün fırın üzerine yerleştirilecek ise: (Resim 3b)

• Tezgah kalınlığı en az 28 mm olmalıdır. (Resim 3b)

• Havalandırma: Ürünün verimli bir şekilde çalışabilmesi için ürün altındaki alanda yeterince havalandırma sağlanmalıdır. Yeterli havalandırmanın sağlanması için ocak alt yüzeyi ile fırın üst duvarı arasında en az 4 mm mesafe bırakılmalıdır (Resim 3b). Ek olarak fırının yerleştirildiği mobilya yuvasının alt kısmında en az 35x500 mm ölçülerinde kesit bırakılmalıdır. (Resim 3b)17 Havalandırma

• Havalandırma ürünün ısıtma performansını doğrudan etkilemektedir. Doğru havalandırma boşlukları uygulanmadığında ilk kontrollerde sorun olmasa dahi, uzun süreli pişirmelerde performans kayıpları dolayısı ile müşteri şikayetleri oluşabilmektedir. Mobilyanın uygunluğu için 3A ve 3B kriterlerine uyulduğundan emin olunmalıdır. Ürünün kurulumu Ürünün elektrik bağlantısının yapılması

• Ürünü, “Teknik özellikler” tablosundaki değerlere uygun bir sigorta tarafından korunan topraklı bir prize/hatta bağlayın. Transformatörlü ya da transformatörsüz kullanımda, topraklama tesisatını ehliyetli bir elektrikçiye yaptırmayı ihmal etmeyin. Ürünün, yerel yönetmeliklere uygun topraklama yapılmadan kullanılması halinde ortaya çıkacak zararlardan firmamız sorumlu olmayacaktır.

• Elektrik tesisatı üzerinde herhangi bir çalışmaya başlamadan önce ürünün elektrik bağlantısını kesin.Elektrik çarpması tehlikesi vardır.

• Ürünün şebeke elektriğine bağlantısı yalnızca yetkili ve ehliyetli bir kişi tarafından yapılabilir.Yetkili olmayan kişiler tarafından yapılan işlemler nedeniyle doğabilecek zararlardan üretici firma sorumlu tutulamaz.

• Ürün, şebeke bağlantısı tamamen kesilebilecek bir şekilde monte edilmelidir. Ayırma işlemi, inşaat yönetmelikleri uyarınca bir şalterle veya sabit elektrik tesisatına bağlanmış entegre bir sigortayla gerçekleştirilmelidir.

• Ocak çalışırken alt yüzeyi de ısınır. Elektrik bağlantıları alt yüzeye temas etmemelidir, bağlantılar zarar görebilir.

• Bağlantı kablolarını sıcak yüzeylerin üzerinden geçirmeyin. Kablonun erimesi sonucunda ocağın kısa devre yapmasına ve yangın çıkmasına neden olabilirsiniz. Elektrik kablosu hasar görürse, ehliyetli bir elektrikçi tarafından değiştirilmelidir. Aksi takdirde elektrik çarpması, kısa devre veya yangın tehlikesi vardır!

• Kablolama yaparken ulusal/yerel elektrik düzenlemelerine uymalı ve ocağa uygun priz çıkışı/hat ve fiş kullanmalısınız. Ürünün güç sınırlarının, fiş ve priz çıkışının/hattın akım taşıma kapasitesini aşması durumunda, ürünü fiş ve priz çıkışı/hat kullanmadan direkt olarak sabit elektrik tesisatına bağlamalısınız.

• Sigorta akımının ürün akımıyla uyumlu olduğundan emin olun.

• Bağlantı ulusal yönetmeliklerle uyumlu olmalıdır.

• Şebeke besleme verileri ürünün tip etiketinde belirtilen verilerle aynı olmalıdır. Ocağın alt kısmında tip etiketini görebilirsiniz.

• Ürünün bağlantı kablosu “Teknik özellikler” bölümünde belirtilen değerlerle uyumlu olmalıdır.

• Ürün direk şebekeye bağlanacak ise: Şebeke beslemesinde tüm kutupların ayrılması mümkün değilse, en az 3 mm kontak mesafesine sahip bir ayırma ünitesi (sigorta, hat emniyet şalteri, kontaktör) bağlanmalı ve bu ayırma ünitesinin tüm kutupları IEE yönergelerine göre ürüne bitişik olmalıdır (üzerinde olmamalıdır). Bu talimata uyulmaması, ürünün çalışmasıyla ilgili sorunlara ve garantisinin geçersiz hale gelmesine neden olabilir.

• Kaçak akım devre kesicisi ile ilave koruma sağlanması tavsiye edilir. Ürününüz kablolu ve fişli ise:

• Ürününüzün fişini topraklı bir prize takarak elektrik bağlantısını yapın. Ürününüz kablolu ve fişsiz ise:

• Ürününüzün kablosunun tipine göre aşağıda belirtildiği gibi şebekeye bağlayın. Ürününüzdeki kablo tipi kullanma kılavuzunun “Teknik özellikler” bölümünde belirtilmektedir. Kablonuzun tipi 3 iletkenli ise 1 fazlı bağlantı için: - (BRW) Kahverengi = L (Faz) - (BLU) Mavi = N (Nötr) - (GR/YE) Yeşil/sarı kablo = (E) (Topraklama) Kablonuzun tipi 5 iletkenli ise 1 fazlı bağlantı için: Tek faz bağlantı için - (BRW/BLA) Kahverengi/Siyah = L (Faz) - (BLU/GRE) Mavi/Gri = N (Nötr) - (GR/YE) Yeşil/sarı kablo = (E) (Topraklama)18 Kablonuzun tipi 5 iletkenli ise 2 fazlı bağlantı için: - (BRW) Kahverengi = L1 (Faz) - (BLA) Siyah = L2 (Faz) - (BLU/GRE) Mavi/Gri = N (Nötr) - (GR/YE) Yeşil/sarı kablo = (E) (Topraklama) Kablonuzun tipi 4 iletkenli ise 1 fazlı bağlantı için: - (BRW/ BLA) Kahverengi/ Siyah = L (Faz) - (BLU) Mavi = N (Nötr) - (GR/YE) Yeşil/sarı kablo = (E) (Topraklama) Kablonuzun tipi 4 iletkenli ise 2 fazlı bağlantı için: - (BRW) Kahverengi = L1 (Faz) - (BLA) Siyah = L2 (Faz) - (BLU) Mavi = N (Nötr) - (GR/YE) Yeşil/sarı kablo = (E) (Topraklama) Kablonuzun tipi 5 iletkenli ise 3 fazlı bağlantı için: - (BRW) Kahverengi = L1 (Faz) - (BLA) Siyah = L2 (Faz) - (GRE) Gri = L3 (Faz) - (BLU) Mavi = N (Nötr) - (GR/YE) Yeşil/sarı kablo = (E) (Topraklama) Ürünün yanma güvenilirliği için;

• Ark oluşturmaması için, ürün fişinin prize iyice sabitlendiğinden emin olun.

• Orijinal kablo dışında kesik veya hasarlı kablo veya ara kablo kullanmayın.

• Ürün fişinin takıldığı prizde sıvı veya nem olmamasına dikkat edin. Ürünün yerleştirilmesi ve sabitlenmesi (Resim 5-6-7-8)

• Ürünün yerleştirileceği yerin hazırlanmasından sonra ocağı ters çevirerek düze bir zemine koyun.

• Ürünle birlikte verilen sızdırmazlık contasını resim 5’da gösterildiği gibi cam dış kenarından 1-2 mm içeride olacak şekilde ocağın etrafına yapıştırın. İki ucu arasında ve cam-conta arasında boşluk kalmadığından emin olun.

• Ürünle birlikte verilen montaj yaylarını resim 6’de gösterildiği gibi ocak alt muhafazadaki yuvalarına geçirip vidalayarak ocağa sabitleyin. (Bazı modellerde bu yaylar ürününüze sabitlenmiş şekilde üretilmiş olabilir.)

• Ürünü tekrar çevirerek tezgaha hizalayın ve tezgaha yerleştirin. Ocak yaylar yardımıyla tezgaha yerleşip, ürününüz kolaylıkla sabitlenecektir.

• Ocak tezgaha yerleştirildiğinde, ocak ile tezgahın paralel olduğundan emin olun. Paralel olmadığı durumda ürünle verilen ek montaj kelepçelerini resim 8’de gösterildiği gibi bağlayın. Resim 8’de kelepçelerin takılabileceği yerler gösterilmiştir. (Kelepçelerin takılabileceği yerler ürün modeline göre değişkenlik gösterebilir. Ürününüzde bulunan montaj deliklerine göre bağlayabilirsiniz.) Uygun yerlere kelepçeleri takarak paralelliği sağlayın. Ürünle birlikte verilen kelepçe tipi ve adeti ürün modeline göre değişkenlik gösterebilir. Ürünün yerleştirilmesi ve sabitlenmesi (Resim 9)

• Şekil 9 montaj yayları ve sızdırmazlık contası ürüne takılı şekilde gelen modeller içindir. Bu modeller için 5-6- 7-8 nolu resimleri dikkate almayın. Bu modellerde kullanma kılavuzunda yazılı olan genişlik ve derinlik ölçülerini 10 mm fazlası olarak dikkate alın.

• Ürünü tezgaha hizalayın ve tezgaha yerleştirin. Ocak yaylar yardımıyla tezgaha yerleşip, ürününüz kolaylıkla sabitlenecektir.

• Ocak tezgaha yerleştirildiğinde, ocak ile tezgahın paralel olduğundan emin olun. Son kontrol

• Kurulum tamamlandıktan sonra, şebeke elektriğini açın.

• Ürünün ilk kullanımı için kullanma kılavuzunu okuyun.

• Her bir pişirme gözünün ısıtma yaptığından emin olun.malıdır. Ürünün yerinden tekrar çıkarmak

• Ürünün şebeke bağlantısını kesin.

• Ürününüz ek kelepçeler ile sabitlenmiş ise önce kelepçe vidalarını sökün.

• Ocağın alt tarafından yukarı doğru iterek ocağı çıkarın. BG - Инструкции за безопасност
