КОРИСНИЧКИ ПРИРАЧНИК HII 64730 UFTX BEKO

• Апаратот треба да го инсталира квалификувано лице во согласносст со регулативите кои се во сила, за да биде важечка гаранцијата. Производителот не е одговорен за штетите кои произлегуваат од постапките кои ги изведуваат неовластени лица, што е нешто што може да ја направи неважечка гаранцијата.

• Одговорност на клиентот е да ја подготви локацијата на која ќе биде ставен апаратот и да биде подготвена електричната инсталација.

• Апаратот треба да се инсталира во согласност со сите локални прописи за гас и/или струја.

• Отстранете ги сите материјали за пакување и документи во апаратот и пред да го инсталирате, проверете дали има оштетувања на апаратот. Не продолжувајте со инсталација ако апаратот е оштетен.

• Проверете дали корисникот не може да ги допре електричните врски по инсталацијата.

• Секогаш носете заштитни ракавици при превоз и инсталација.

• Откачете ги електричните врски во областа на инсталирање пред да почнете со инсталација.

• Површината на мебелот на кој ќе се инсталира уредот треба да бидат отпорни за топлина (минимум 100°C).

• Проверете дали мебелот е во права, хоризонтална позиција и дека е фиксиран пред да почне инсталацијата на уредот.

• Не инсталирајте материјал за изолација на топлина на мебелот на кој ќе се инсталира апаратот.

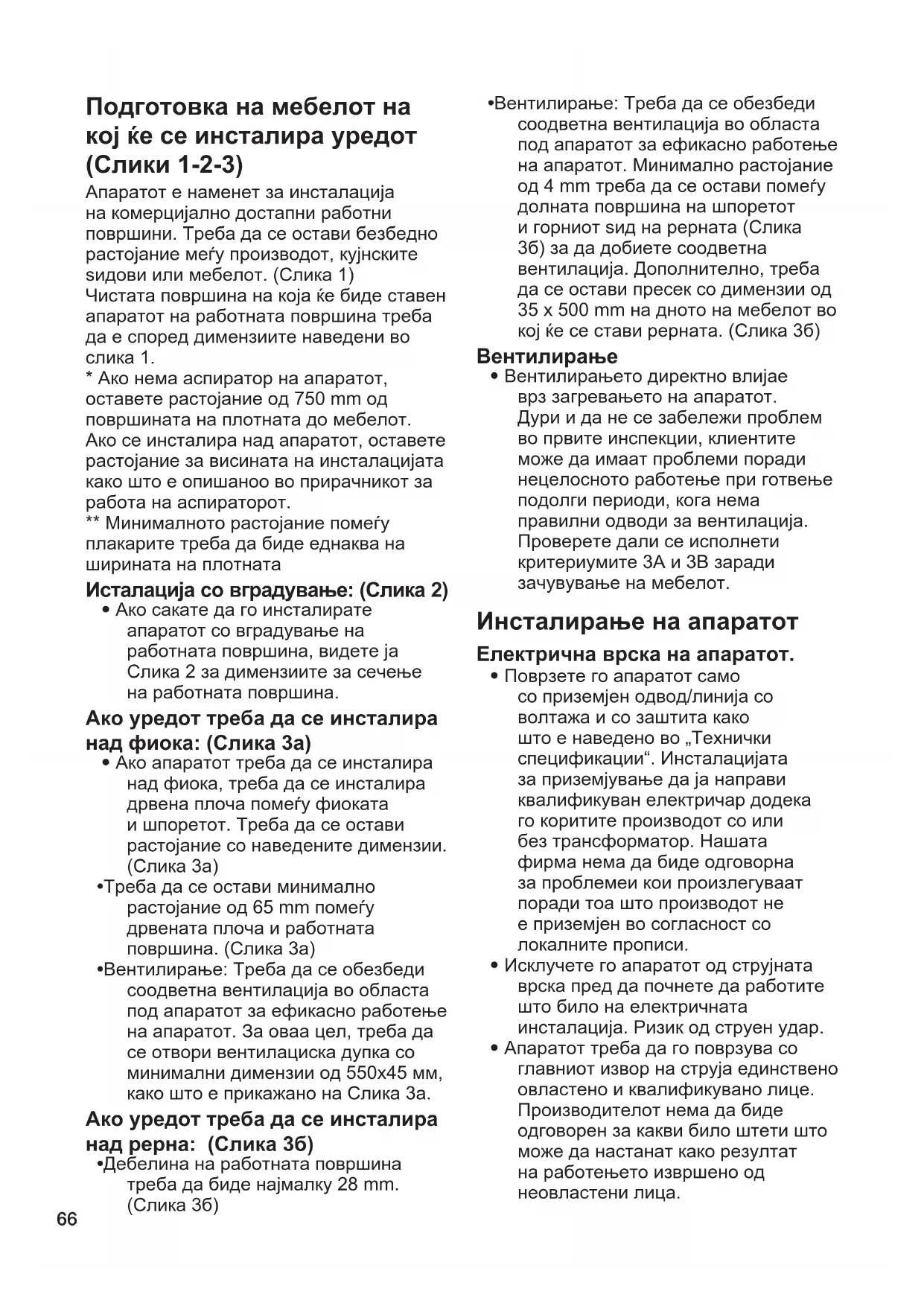

• Димензиите дадени во дијаграмите за инсталација се во mm.66 Подготовка на мебелот на кој ќе се инсталира уредот (Слики 1-2-3) Апаратот е наменет за инсталација на комерцијално достапни работни површини. Треба да се остави безбедно растојание меѓу производот, кујнските ѕидови или мебелот. (Слика 1) Чистата површина на која ќе биде ставен апаратот на работната површина треба да е според димензиите наведени во слика 1.

• Ако нема аспиратор на апаратот, оставете растојание од 750 mm од површината на плотната до мебелот. Ако се инсталира над апаратот, оставете растојание за висината на инсталацијата како што е опишаноо во прирачникот за работа на аспираторот. ** Минималното растојание помеѓу плакарите треба да биде еднаква на ширината на плотната Исталација со вградување: (Слика 2)

• Ако сакате да го инсталирате апаратот со вградување на работната површина, видете ја Слика 2 за димензиите за сечење на работната површина. Ако уредот треба да се инсталира над фиока: (Слика 3а)

• Ако апаратот треба да се инсталира над фиока, треба да се инсталира дрвена плоча помеѓу фиоката и шпоретот. Треба да се остави растојание со наведените димензии. (Слика 3а)

• Треба да се остави минимално растојание од 65 mm помеѓу дрвената плоча и работната површина. (Слика 3а)

• Вентилирање: Треба да се обезбеди соодветна вентилација во областа под апаратот за ефикасно работење на апаратот. За оваа цел, треба да се отвори вентилациска дупка со минимални димензии од 550х45 мм, како што е прикажано на Слика 3а. Ако уредот треба да се инсталира над рерна: (Слика 3б)

• Дебелина на работната површина треба да биде најмалку 28 mm. (Слика 3б)

• Вентилирање: Треба да се обезбеди соодветна вентилација во областа под апаратот за ефикасно работење на апаратот. Минимално растојание од 4 mm треба да се остави помеѓу долната површина на шпоретот и горниот ѕид на рерната (Слика 3б) за да добиете соодветна вентилација. Дополнително, треба да се остави пресек со димензии од 35 х 500 mm на дното на мебелот во кој ќе се стави рерната. (Слика 3б) Вентилирање

• Вентилирањето директно влијае врз загревањето на апаратот. Дури и да не се забележи проблем во првите инспекции, клиентите може да имаат проблеми поради нецелосното работење при готвење подолги периоди, кога нема правилни одводи за вентилација. Проверете дали се исполнети критериумите 3А и 3B заради зачувување на мебелот. Инсталирање на апаратот Електрична врска на апаратот.

• Поврзете го апаратот само со приземјен одвод/линија со волтажа и со заштита како што е наведено во „Технички спецификации“. Инсталацијата за приземјување да ја направи квалификуван електричар додека го коритите производот со или без трансформатор. Нашата фирма нема да биде одговорна за проблемеи кои произлегуваат поради тоа што производот не е приземјен во согласност со локалните прописи.

• Исклучете го апаратот од струјната врска пред да почнете да работите што било на електричната инсталација. Ризик од струен удар.

• Апаратот треба да го поврзува со главниот извор на струја единствено овластено и квалификувано лице. Производителот нема да биде одговорен за какви било штети што може да настанат како резултат на работењето извршено од неовластени лица.67

• Апаратот мора да се инсталира така што да може да биде целосно одвоен од главниот извор на струја. Одвојувањето треба да се направи со прекинувач вградден во фиксната електрична инсталација, според прописите на конструкцијата.

• Кога се користи се загрева и долната површина на шпоретот. Електричните врски не треба да се во контакт со долната површина, инаку би можеле да е оштетат

• Не местете ги каблите за поврзување преку врели површини. Во спротивно, изолацијата на кабелот би можечла да се растопи и да предизвика пожар како резултат на краткиот спој на шпоретот. Ако електричниот кабел е оштетен, мора да го замени квалификуван електричар. Ако не, може да настане струен удар, краток спој или опасност од оган!

• Додека ги поставувате жиците, треба да работите во согласност со националните/локалните електрични регулативи и треба да го користите соодветниот приклучок/ линија и да го поврзете шпоретот. Во случај струјните ограничувања на производот се вон капацитеот на одводот/линијата на приклучокот и штекерот, производот мора да се поврзе со фиксна електрична инсталација директно, без користење на одводот/линијата на приклучокот и штекерот.

• Проверете дали рангирањето на бушонот е компатибилно со производот.

• Врската мора да е во согласност со националните регулативи.

• Податоците на главниот извор на стуја мора да се во согласност со податоците наведени на етикетата за вид на производот. Можете да ја видите таа етикета на дното на

• Струјниот кабел на вашиот производ мора да е во согласност со вредностите во табелата „Технички спецификации“.

• Ако апаратот треба да биде директно поврзан со главниот извор на струја: Ако не е можно да се исклуват сите олови на главниот извор на струја, едиица за исклучување со контактно растојанине од најмалку 3 mm (бушон, безбедност на прекинувачот на линијата треба да бидат наспроти (а не над) апаратот во согласност со директивите IEE. Ако не го почитувате ова упатство може да дојде до оперативни проблеми и да се обезвредни гаранцијата на производот.

• Се препорачува дополнителна заштита од заштитен уред на диференцијална струја. Ако вашиот уред има струен кабел

• Воспоставете електрична врска во апаратот вклучувајќи го во приземјен приклучок. Ако вашиот апарат има струен кабел, но нема приклучок:

• Поврзете го својот апарат со главниот извор на струја како што е наведено подолу во согласност со типот струен кабел. Видот струен кабел на вашиот апарат е наведен во делот „Спецификации“ на прирачникот за работа. Ако видот струен кабел е со 3 спроводници, за еднофазната врска: - (BRW) Кафеава = L (фаза) - (BLU) Сина = N (неутрално) - (GR/YE) Зелена/жолта жица = (E) (приземјување) Ако видот струен кабел е со 5 спроводници, за еднофазната врска: За еднофазна врска - (BRW/BLA) Кафеава/црна = L (Фаза) - (BLU/GRE) Сина/Сиво = N (неутрално) - (GR/YE) Зелена/жолта жица = (E) (приземјување) Ако видот струен кабел е со 5 спроводници, за двофазна врска: - (BRW) Кафеава = L1 (фаза) - (BLA) Црна = L2 (фаза) - (BLU/GRE) Сина/Сиво = N (неутрално) - (GR/YE) Зелена/жолта жица = (E) (приземјување)68 Ако видот струен кабел е со 4 спроводници, за еднофазната врска: - (BRW/ BLA) Кафеава/ Црна = L (фаза) - (BLU) Сина = N (неутрално) - (GR/YE) Зелена/жолта жица = (E) (приземјување) Ако видот струен кабел е со 4 спроводници, за двофазна врска: - (BRW) Кафеава = L1 (фаза) - (BLA) Црна = L2 (фаза) - (BLU) Сина = N (неутрално) - (GR/YE) Зелена/жолта жица = (E) (приземјување) Ако видот струен кабел е со 5 спроводници, за трифазна врска: - (BRW) Кафеава = L1 (фаза) - (BLA) Црна = L2 (фаза) - (GRE) Сиво = L3 (фаза) - (BLU) Сина = N (неутрално) - (GR/YE) Зелена/жолта жица = (E) (приземјување) За заштита на апаратот од горење:

• Проверете дали штекерот на производот е безбедно вклучен во одводот за да се избегне создавање електричен лак.

• Не користете оштетени кабли или продолжителни кабли.

• Проверете дека нема течност или влага на точката на електричната

Поставување и зацврстување на апаратот (Слики 5-6-7-8)

• По подготвување на локацијата на инсталацијата на апаратот, превртете го шпоретот наопаку и ставете го на рамна површина.

• Ставевте го дихтунгот за заптивање даден со апаратот околу шпоретот за да биде 1-2 mm влезен во надворешниот раб на стаклото, како што е прикажано на Слика 5. Проверете да нема пропуштено место помеѓу двата краја и помеѓу стаклото и дихтунгот.

• Зашрафете и обезбедете ги инсталациските федери дадени со апаратот така што ќе ги поврзете со нивното седиште на долното куќиште на шпоретот, како што е прикажано на Слика 6. (Во некои модели, овие федери може да се прицврстат на апаратот франко

• Вклучете го повторно шпоретот и порамнете го со работната површина, а потоа ставете го на работната површина. Шоретот треба да се стави на работната површина со помош на федерите и треба лесно за се зацврсти.

• Проверете дали шпоретот и работната површина се паралелни кога ќе го поставите шпоретот на работната површина. Ако не се паралелни, поврзете ги дополнитетлните инсталциски стегачи дадени со апаратот, како што е прикажано со Слика 8. Слика 8 ги прикажува можните инсталациски локации на стегачите. (Локациите каде може да се прицврстат стегите може да варираат во зависност од моделот на производот. Може да се поврзете во согласност со дупките за поставување на вашиот производ.) Обезбедете го паралелизам со прицврстување на стегите на соодветните места. Видот и количината на стеги испорачани со производот може да варираат во зависност од моделот на производот. Поставување и зацврстување на апаратот (Слики 9)

• Слика 9 е за моделите со монтажни пружини и заптивната заптивка прикачена на производот. За овие модели, игнорирајте ги сликите 5-6-7-8. За овие модели, земете ги предвид мерењата на ширината и длабочината напишани во упатството за употреба за 10 mm

• Порамнете ја плочата за готвење со работната плоча и потоа поставете ја на работната плоча. Плочата за готвење се става на работната плоча благодарение на изворите и лесно се прицврстува.

• Проверете дали шпоретот и работната површина се паралелни кога ќе го поставите шпоретот на работната површина.69 Финална инспекција

• По завршувањето на инсталацијата, вклучете го главниот извор.

• Прочитајте го прирачникот за употреба при првото работење на

• Проверете дали загреваат сите рингли на плотната. Отстранување на апаратот

• Исклучете го главниот извор на струја од апаратот.

• Ако вашиот апарат е обезбеден со дополнителни стегачи, отстранете ги прво шрафовите од стегачите.

• Тргнете го апаратот трукајќи го нагоре од дното на шпоретот. NL - Veiligheidsinstructies
