HASZNÁLATI ÚTMUTATÓ HII 64730 UFTX BEKO

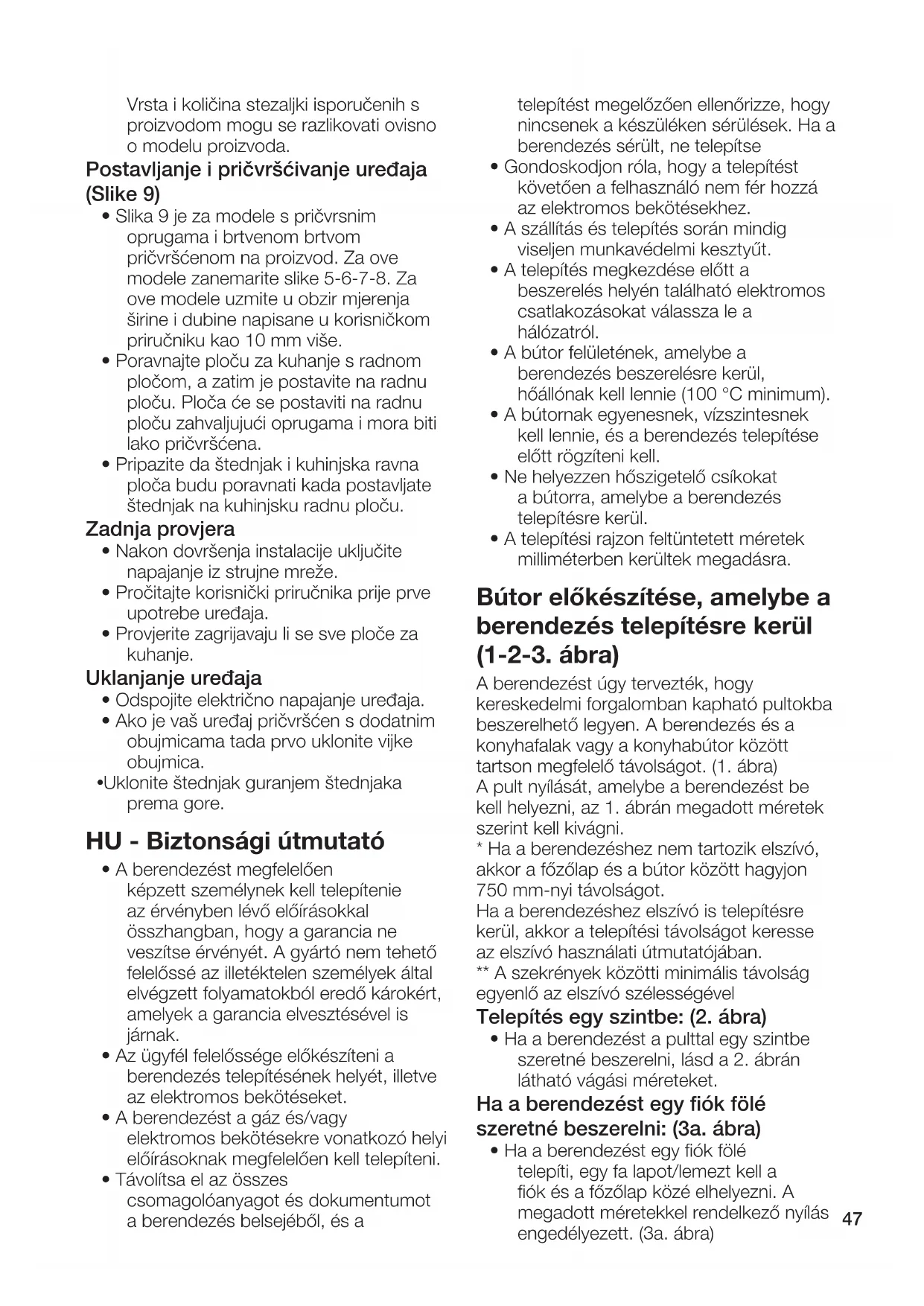

• A berendezést megfelelően képzett személynek kell telepítenie az érvényben lévő előírásokkal összhangban, hogy a garancia ne veszítse érvényét. A gyártó nem tehető felelőssé az illetéktelen személyek által elvégzett folyamatokból eredő károkért, amelyek a garancia elvesztésével is járnak.

• Az ügyfél felelőssége előkészíteni a berendezés telepítésének helyét, illetve az elektromos bekötéseket.

• A berendezést a gáz és/vagy elektromos bekötésekre vonatkozó helyi előírásoknak megfelelően kell telepíteni.

• Távolítsa el az összes csomagolóanyagot és dokumentumot a berendezés belsejéből, és a telepítést megelőzően ellenőrizze, hogy nincsenek a készüléken sérülések. Ha a berendezés sérült, ne telepítse

• Gondoskodjon róla, hogy a telepítést követően a felhasználó nem fér hozzá az elektromos bekötésekhez.

• A szállítás és telepítés során mindig viseljen munkavédelmi kesztyűt.

• A telepítés megkezdése előtt a beszerelés helyén található elektromos csatlakozásokat válassza le a hálózatról.

• A bútor felületének, amelybe a berendezés beszerelésre kerül, hőállónak kell lennie (100 °C minimum).

• A bútornak egyenesnek, vízszintesnek kell lennie, és a berendezés telepítése előtt rögzíteni kell.

• Ne helyezzen hőszigetelő csíkokat a bútorra, amelybe a berendezés telepítésre kerül.

• A telepítési rajzon feltüntetett méretek milliméterben kerültek megadásra. Bútor előkészítése, amelybe a berendezés telepítésre kerül (1-2-3. ábra) A berendezést úgy tervezték, hogy kereskedelmi forgalomban kapható pultokba beszerelhető legyen. A berendezés és a konyhafalak vagy a konyhabútor között tartson megfelelő távolságot. (1. ábra) A pult nyílását, amelybe a berendezést be kell helyezni, az 1. ábrán megadott méretek szerint kell kivágni.

• Ha a berendezéshez nem tartozik elszívó, akkor a főzőlap és a bútor között hagyjon 750 mm-nyi távolságot. Ha a berendezéshez elszívó is telepítésre kerül, akkor a telepítési távolságot keresse az elszívó használati útmutatójában. ** A szekrények közötti minimális távolság egyenlő az elszívó szélességével Telepítés egy szintbe: (2. ábra)

• Ha a berendezést a pulttal egy szintbe szeretné beszerelni, lásd a 2. ábrán látható vágási méreteket. Ha a berendezést egy fiók fölé szeretné beszerelni: (3a. ábra)

• Ha a berendezést egy fiók fölé telepíti, egy fa lapot/lemezt kell a fiók és a főzőlap közé elhelyezni. A megadott méretekkel rendelkező nyílás engedélyezett. (3a. ábra)48

• A fa lap és pult felülete közötti távolságnak minimum 65 mm-nek kell lennie. (3a. ábra)

• Szellőztetés: A berendezés hatékony működése érdekében megfelelő szellőztetést kell biztosítani a berendezés alatt. Ennek érdekében egy minimum 550x45 mm-es nyílást kell vágni, ahogy az a 3a. ábrán is látható. Ha a berendezést sütő fölé kell telepíteni: (3b. ábra)

• Pult vastagsága legalább 28 mm. (3b. ábra)

• Szellőztetés: A berendezés hatékony működése érdekében megfelelő szellőztetést kell biztosítani a berendezés alatt. A főzőlap alja és a sütő teteje között minimum 4 mm-es hézagot kell hagyni (3b. ábra), hogy a megfelelő szellőzés biztosítható legyen. Ezen felül egy 35x500 mm keresztmetszetű nyílást kell hagyni az alsó bútorban, ahova a sütőt beszereli. (3b. ábra) Szellőztetés

• A szellőzés közvetlen hatással van a berendezés fűtési teljesítményére. Ha az első ellenőrzés során nem található semmilyen probléma, akkor is felléphet teljesítményveszteség a hosszabb főzési folyamatok során, ha a megfelelő szellőzés nem biztosított. Győződjön meg róla, hogy a bútor esetén a 3A és 3B kritériumok betartásra kerülnek. A készülék helye Berendezés elektromos csatlakoztatása

• A berendezést csak a „Műszaki specifikációban” meghatározott feszültségű és védelemmel ellátott földelt aljzatba/vezetékre csatlakoztassa. A földelést egy szakképzett villanyszerelővel készíttesse el, ha a terméket transzformátorral vagy anélkül használja. A vállalat nem vállal felelősséget semmilyen problémáért, amely a helyi előírásoknak nem megfelelő földelésből fakad.

• Mielőtt az elektromos bekötéseken munkát végezne, csatlakoztassa le a berendezést az elektromos hálózatról. Áramütés veszélye.

• A berendezést csak megfelelően képzett és arra jogosult személy csatlakoztathatja az elektromos hálózatra. A gyártó nem vállal felelősséget azokért a károkért, amelyek az arra nem jogosult személy által végrehajtott műveletekből fakadnak.

• A berendezést úgy kell telepíteni, hogy az teljes mértékben leválasztható legyen az elektromos hálózatról. Az építési előírásoknak megfelelően a leválasztást egy fixen telepített kapcsolóval kell biztosítani.

• Használat közben a főzőlap alsó része is felmelegszik. Az elektromos bekötések ne érintkezzenek az alsó felülettel, ellenkező esetben sérülhetnek.

• Az elektromos vezetékéket ne vezesse át forró felületeken. Ellenkező esetben a kábel szigetelése megolvadhat, és rövidzárlat miatt tüzet okozhat. Ha az elektromos kábel sérült, akkor egy villanyszerelővel ki kell cseréltetni. Ellenkező esetben fennáll az áramütés, a rövidzárlat és a tűz kockázata!

• A hálózat kiépítése során meg kell felelni a nemzeti/helyi előírásoknak, továbbá a főzőlaphoz megfelelő aljzatokat/vezetékeket kell telepíteni. Abban az esetben, ha a termék áramfelvétele meghaladja az aljzat/ vezeték kapacitását, a terméket közvetlenül kell az elektromos hálózatra csatlakoztatni aljzat/egyéb vezeték használata nélkül.

• Ellenőrizze, hogy a biztosítékok méretezése megfelelő a termékhez.

• A csatlakozásnak igazodnia kell a nemzeti előírásokhoz.

• Az elektromos hálózat adatainak meg kell felelnie a termék típustábláján található adatoknak. A típustábla a főzőlap alsó részén található.

• A berendezés tápkábelének meg kell felelnie a „Műszaki specifikáció” c. táblázatban feltüntetett értékeknek.

• Ha a berendezést közvetlenül csatlakoztatja az elektromos hálózatra: Ha a hálózati tápfeszültség összes pólusát nem lehet leválasztani, akkor legalább 3 mm érintkezési távolságú (biztosíték, hálózati leválasztó, kontaktor) leválasztóegységet kell49 beszerelni, amelyet az IEE irányelvek szerint a készülék mellett (nem felett) kell elhelyezni. Ezen utasítások be nem tartása működési problémákat eredményezhet és érvénytelenítheti a garanciát.

• Javasolt kiegészítő védelmi egység, áramvédő kapcsoló beépítése. Ha a berendezés rendelkezik tápvezetékkel és dugvillával:

• Csatlakoztassa a berendezést az elektromos hálózatra úgy, hogy csatlakoztatja a dugvillát egy földelt aljzathoz. Ha a berendezés rendelkezik tápvezetékkel, de nincs rajta dugvilla:

• Csatlakoztassa a berendezést az elektromos hálózatra a vezeték típusának megfelelő módon. A berendezés tápvezeték típusa a használati útmutató „Specifikáció” részében található. Ha a tápvezeték 3 érrel rendelkezik, 1 a fázis: - (BRW) Barna = L (Fázis) - (BLU) Kék = N (Nullavezető) - (GR/YE) Zöld/sárga vezeték = (E) (Védőföld) Ha a tápvezeték 5 érrel rendelkezik, 1 a fázis: Egyfázisú csatlakoztatás esetén - (BRW/BLA) Barna/Fekete = L (Fázis) - (BLU/GRE) Kék/Szürke = N (Nullavezető) - (GR/YE) Zöld/sárga vezeték = (E) (Védőföld) Ha a tápvezeték 5 érrel rendelkezik, 2 a fázis: - (BRW) Barna = L1 (Fázis) - (BLA) Fekete = L2 (Fázis) - (BLU/GRE) Kék/Szürke = N (Nullavezető) - (GR/YE) Zöld/sárga vezeték = (E) (Védőföld) Ha a tápvezeték 4 érrel rendelkezik, 1 a fázis: - (BRW/ BLA) Barna/ Fekete = L (Fázis) - (BLU) Kék = N (Nullavezető) - (GR/YE) Zöld/sárga vezeték = (E) (Védőföld) Ha a tápvezeték 4 érrel rendelkezik, 2 a fázis: - (BRW) Barna = L1 (Fázis) - (BLA) Fekete = L2 (Fázis) - (BLU) Kék = N (Nullavezető) - (GR/YE) Zöld/sárga vezeték = (E) (Védőföld) Ha a tápvezeték 5 érrel rendelkezik, 3 a fázis: - (BRW) Barna = L1 (Fázis) - (BLA) Fekete = L2 (Fázis) - (GRE) Szürke = L3 (Fázis) - (BLU) Kék = N (Nullavezető) - (GR/YE) Zöld/sárga vezeték = (E) (Védőföld) A berendezés leégés elleni védelme:

• Győződjön meg róla, hogy a berendezés dugvillája megfelelően csatlakoztatva van az aljzatba, így elkerülheti az ívképződést.

• Ne használjon sérült kábeleket vagy hosszabbítókat.

• Győződjön meg róla, hogy az elektromos csatlakozásokba nem kerülhet folyadék vagy nedvesség. A berendezés elhelyezése és rögzítése (5-6-7-8. ábra)

• Azt követően, hogy előkészítette a berendezés telepítési helyét, fordítsa a tetejére és a főzőlapot és helyezze egy sík felületre.

• Helyezze fel a berendezéshez kapott tömítést a főzőlap köré, amelynek 1-2 mm-re kell beljebb lennie, mint az üveg külső széle, lásd az 5. ábrát. Ellenőrizze, hogy nincs hézag a tömítés végei között, illetve az üveg és a tömítés között.

• Csavarozza fel és rögzítse a berendezéshez kapott rugókat úgy, hogy beilleszti őket a ház alsó részén található mélyedésbe, ahogy a 6. ábrán is látható. (Egyes modellek esetén ezek a rugók már a gyárban rögzítésre kerülnek.)

• Fordítsa vissza a főzőlapot igazítsa a pulthoz, majd helyezze be a pultba. A főzőlapot könnyedén rögzítheti a pulton a rugóknak köszönhetően.

• Győződjön meg róla, hogy a főzőlap és a pult párhuzamos egymással, amikor a főzőlapot a pultba helyezi. Ha nem párhuzamosak, szerelje fel a kiegészítő rögzítőelemeket, amelyeket a berendezéshez kapott. Lásd a 8. ábrát. A 8. ábrán a rögzítőelemek lehetséges felszerelési helyei láthatók. (A bilincsek rögzítésének helyei a termék modelljétől függően változhatnak. Csatlakozhat a termékén található rögzítő furatoknak megfelelően.) Biztosítsa a50 párhuzamosságot a bilincsek megfelelő helyekre történő rögzítésével. A termékhez kapott bilincsek típusa és mennyisége a termék típusától függően változhat. A berendezés elhelyezése és rögzítése (9. ábra)

• A 9. ábra a termékhez rögzített rugókkal és tömítőtömítéssel ellátott modellek. Ezen modelleknél hagyja figyelmen kívül az 5-6-7-8 képeket. Ezen modelleknél vegye figyelembe a felhasználói kézikönyvben írt szélességi és mélységi méréseket 10 mm-rel többet.

• Igazítsa a főzőlapot a munkalaphoz, majd helyezze a munkalapra. A főzőlapot a rugóknak köszönhetően a munkalapra kell helyezni, és könnyen rögzíthetőnek kell lennie.

• Győződjön meg róla, hogy a főzőlap és a pult párhuzamos egymással, amikor a főzőlapot a pultba helyezi. Végső ellenőrzés

• A telepítés befejezését követően helyezze áram alá a berendezést.

• A berendezés első használata előtt olvassa el a használati útmutatót.

• Győződjön meg róla, hogy minden főzőlap melegít. A készülék eltávolítása

• A berendezést válassza le az elektromos hálózatról.

• Ha a berendezés a kiegészítő rögzítőelemekkel van rögzítve, először ezeket távolítsa el.

• Távolítsa el a főzőlapot úgy, hogy felfelé nyomja a főzőlap aljánál fogva. IT- Istruzioni relative alla sicurezza
