РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ HTA 1845 AL-KO

2. Скините резну главу.

3. Пустите притисно дугме. Резна глава

3. Акумулатор запаковати на прописан начин

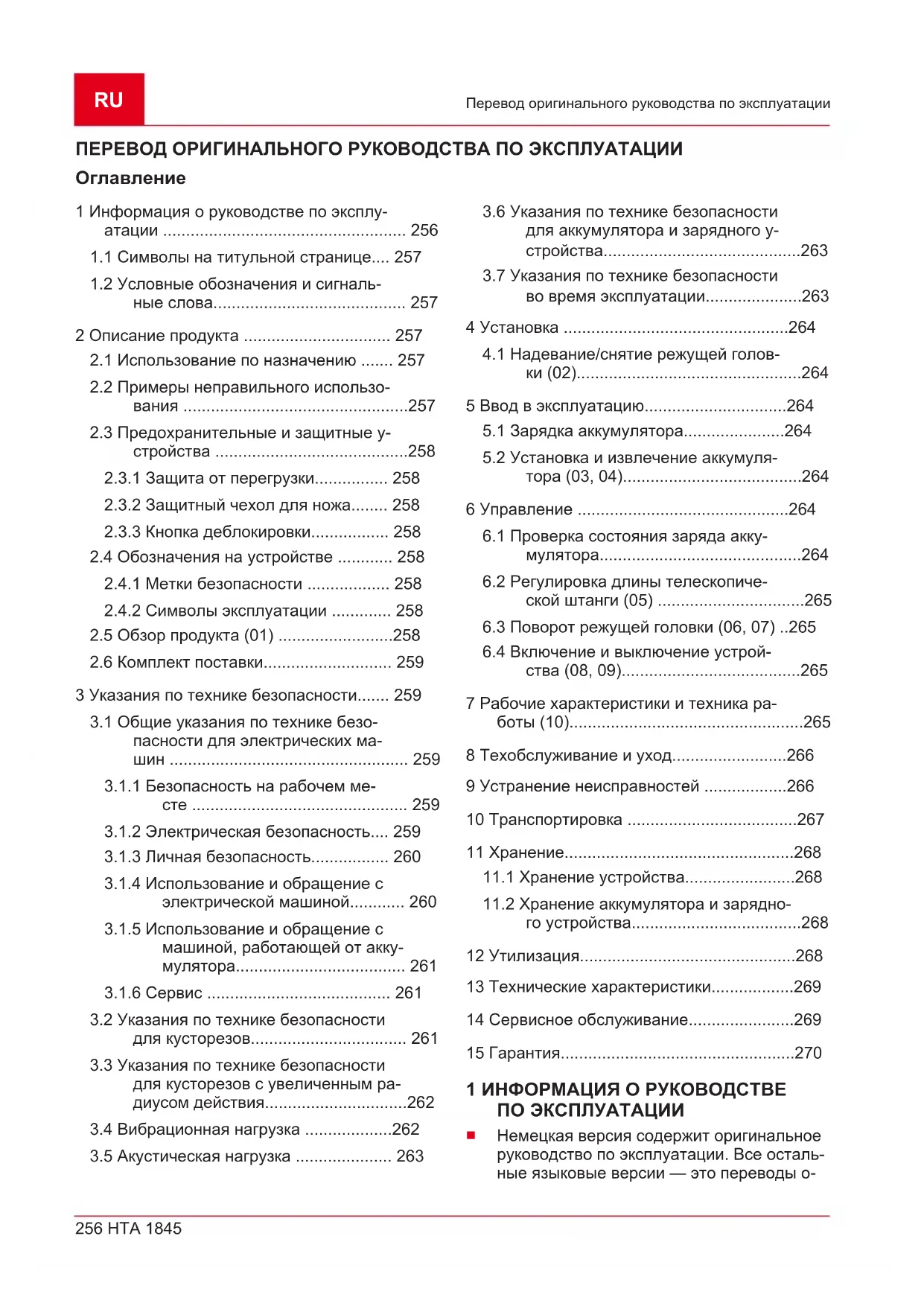

1 Информация о руководстве по эксплу- атации ..................................................... 256

1.1 Символы на титульной странице.... 257

1.2 Условные обозначения и сигналь-

ные слова.......................................... 257 2 Описание продукта ................................ 257

2.1 Использование по назначению ....... 257

2.2 Примеры неправильного использо-

вания .................................................257

2.3 Предохранительные и защитные у-

стройства ..........................................258

2.3.1 Защита от перегрузки................ 258

2.3.2 Защитный чехол для ножа........ 258

2.3.3 Кнопка деблокировки................. 258

2.4 Обозначения на устройстве ............ 258

2.4.1 Метки безопасности .................. 258

2.4.2 Символы эксплуатации ............. 258

3 Указания по технике безопасности....... 259

3.1 Общие указания по технике безо-

пасности для электрических ма- шин .................................................... 259

3.1.1 Безопасность на рабочем ме-

сте ............................................... 259

3.1.2 Электрическая безопасность.... 259

3.1.3 Личная безопасность................. 260

3.1.4 Использование и обращение с

электрической машиной............ 260

3.1.5 Использование и обращение с

машиной, работающей от акку- мулятора..................................... 261

3.1.6 Сервис ........................................ 261

3.2 Указания по технике безопасности

для кусторезов.................................. 261

3.3 Указания по технике безопасности

для кусторезов с увеличенным ра- диусом действия...............................262

3.4 Вибрационная нагрузка ...................262

3.5 Акустическая нагрузка ..................... 263

3.6 Указания по технике безопасности

для аккумулятора и зарядного у- стройства...........................................263

3.7 Указания по технике безопасности

во время эксплуатации.....................263 4 Установка .................................................264

4.1 Надевание/снятие режущей голов-

5.2 Установка и извлечение аккумуля-

тора (03, 04).......................................264 6 Управление ..............................................264

6.1 Проверка состояния заряда акку-

мулятора............................................264

6.2 Регулировка длины телескопиче-

6.4 Включение и выключение устрой-

11.2 Хранение аккумулятора и зарядно-

Немецкая версия содержит оригинальное руководство по эксплуатации. Все осталь- ные языковые версии — это переводы о-443174_a 257 Описание продукта ригинального руководства по эксплуатаци-

Всегда держите это руководство по экс- плуатации под рукой, чтобы прочитать его, если вам потребуется информация об у-

Передавайте устройство другим лицам только вместе с этим руководством по экс-

Прочтите и соблюдайте указания по тех- нике безопасности и предупреждения, приведенные в данном руководстве по эксплуатации.

1.1 Символы на титульной странице

Символ Значение Обязательно прочитайте данное руководство по эксплуатации пе- ред вводом в эксплуатацию. Это необходимо для безопасной и безотказной работы. Руководство по эксплуатации

Осторожно обращайтесь с литий- ионными аккумуляторами! В част- ности, соблюдайте указания по транспортировке, хранению и ути- лизации в данном руководстве по эксплуатации!

1.2 Условные обозначения и сигнальные

ОПАСНОСТЬ! Указывает на опасную си- туацию, которая, если ее не избежать, приво- дит к смерти или серьезным травмам. ПРЕДУПРЕЖДЕНИЕ! Указывает на по- тенциально опасную ситуацию, которая, если ее не избежать, может привести к смерти или серьезным травмам. ОСТОРОЖНО! Указывает на потенциаль- но опасную ситуацию, которая, если ее не из- бежать, может привести травмам легкой и средней тяжести. ВНИМАНИЕ! Указывает на ситуацию, кото- рая, если ее не избежать, может привести к и- мущественному ущербу. ПРИМЕЧАНИЕ Специальные указания для облегчения понимания и эксплуатации. 2 ОПИСАНИЕ ПРОДУКТА В этом руководстве по эксплуатации описыва- ется ручной высоторез, работающий от акку- мулятора, с регулируемой по высоте телеско- пической штангой и поворотной головкой. Устройство разрешается использовать только вместе с литий-ионными аккумуляторами и за- рядными устройствами, указанными в техни- ческих характеристиках. Дополнительные све- дения об аккумуляторах и зарядных устрой- ствах см. в отдельных инструкциях:

руководство по эксплуатации 443130: акку-

руководство по эксплуатации 443131: за- рядные устройства ВНИМАНИЕ! Опасность повреждения у- стройства и аккумулятора. Если устройство работает с неподходящими аккумуляторами, то устройство и аккумуляторы могут быть по-

Устройство работает только с предназна- ченными для этого аккумуляторами.

2.1 Использование по назначению

Устройство предназначено для того, чтобы, стоя на земле, удалять тонкие ветки и свежие побеги на живой изгороди и кустарниках. При этом пользователь обязательно должен за- нять устойчивую позицию на земле. Это устройство предназначено для частного использования. Любое другое использование, а также несанкционированные модификации или дополнения рассматриваются как ненад- лежащее использование и приводят к призна- нию недействительной гарантии, а также к по- тере соответствия и отказу от любой ответ- ственности за ущерб пользователю или тре- тьим лицам со стороны производителя.

2.2 Примеры неправильного

Не разрешается использовать устройство во взрывоопасной среде.

Не использовать устройство во время до-

Не обрезать при помощи устройства мо- крые живые изгороди и кусты. Устройство не предназначено для коммерче- ского использования в общественных парках,RU 258 HTA 1845 Описание продукта на спортивных площадках, в сельском и лес- ном хозяйствах.

2.3 Предохранительные и защитные

ПРЕДУПРЕЖДЕНИЕ! Опасность трав- мирования. Неисправность или бездействие предохранительных и защитных устройств мо- гут стать причиной травм.

Неисправные предохранительные и за- щитные устройства подлежат ремонту.

Никогда не выводите из строя предохра- нительные и защитные устройства.

2.3.1 Защита от перегрузки

В случае слишком толстых обрезков или жест- ких предметов нож блокируется, а двигатель автоматически отключается.

Предупреждение! Перед началом любых работ с ножом извлеките аккумулятор у-

2. Устраните блокировку.

3. Подождите примерно 5 секунд.

4. Вставьте снова аккумулятор и включите у-

2.3.2 Защитный чехол для ножа

Перед монтажом, транспортировкой и хране- нием на нож необходимо надеть защитный ко- жух, чтобы избежать травм людей и повреж- дения предметов.

2.3.3 Кнопка деблокировки

Кнопка деблокировки деблокирует выключа- тель. Это предотвращает случайное включе- ние устройства простым нажатием выключа-

2.4 Обозначения на устройстве

2.4.1 Метки безопасности

Символ Значение Следует соблюдать особую осто- рожность при использовании у- стройства! Перед вводом в экс- плуатацию прочтите руководство по эксплуатации! Символ Значение Носите защитные каску, беруши и

Не хвататься за нож! Не использовать устройство во время дождя! Не повреждать токопроводящие кабеля. Опасность поражения э- лектрическим током! Соблюдайте расстояние 10м до токопроводящих кабелей! Выньте аккумулятор перед вы- полнением любых работ по регу- лировке, очистке или техническо- му обслуживанию устройства.

2.4.2 Символы эксплуатации

Символ Значение Затянуть/ослабить телескопиче- скую штангу.

2.5 Обзор продукта (01)

В обзоре продукта (01) дается краткий обзор устройства. Номер компонента 1 Основное устройство

Индикатор уровня зарядки

Кнопка деблокировки443174_a 259 Указания по технике безопасности Номер компонента

Телескопическая штанга 10 Режущая головка с шарнирным соединением 11 Зарядное устройство* 12 Защитный чехол для ножа 13 Руководство по эксплуатации

• Не входит в комплект поставки, но до- ступно по следующим номерам заказа: см. Технические данные.

2.6 Комплект поставки

ПРИМЕЧАНИЕ Аккумулятор и зарядное устройство не входят в комплект поставки и приобретаются отдельно. После распаковки убедитесь, что все компо- ненты доставлены.

1 Основное устройство 2 Режущая головка с шарнирным сое-

3 Защитный чехол для ножа 4 Руководство по эксплуатации 3 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

3.1 Общие указания по технике

безопасности для электрических

ПРЕДУПРЕЖДЕНИЕ! Ознакомьтесь со всеми указаниями по технике безопасно- сти, инструкциями, иллюстрациями и тех- ническими характеристиками, которые вхо- дят в комплект поставки этой машины. Не- соблюдение указаний по технике безопасно- сти и инструкций может привести к удару э- лектрическим током, пожару и (или) серьез- ным травмам.

Сохраните все указания по технике без- опасности и инструкции для дальней- шего использования. Используемое в указаниях по технике безо- пасности обозначение «машина» относится к машинам, работающим от сети (с сете- вым кабелем), или к машинам, работающим от аккумулятора (без сетевого кабеля).

3.1.1 Безопасность на рабочем месте

Рабочее место должно быть чистым и хорошо освещенным. Беспорядок на ра- бочем месте или неосвещенные участки могут привести к несчастным случаям.

Не работайте с машиной во взрывоо- пасной среде, в которой имеются горю- чие жидкости, газы или пыль. Машины производят искру, от которой может вос- пламениться пыль или пары.

Во время использования машины не подпускайте к себе детей и других лю- дей. Если вы отвлечетесь, можете поте- рять контроль над машиной.

3.1.2 Электрическая безопасность

Штепсель машины должен подходить к розетке. Штепсель нельзя модифици- ровать. В машинах с защитным зазем- лением нельзя использовать переход- ные штепселя. Немодифицированные штепселя и подходящие розетки уменьша- ют риск удара электрическим током.

Избегайте физического контакта с за- земленными поверхностями труб, си- стем отопления, плит и холодильников. Если Ваше тело заземлено, существует повышенный риск удара электрическим

Не подвергайте машины воздействию дождя или сырости. Проникновение во- ды в машину повышает риск удара элек- трическим током.

Не используйте соединительный ка- бель не по назначению, чтобы нести, вешать машину или чтобы вытянуть штепсель из розетки. Держите соедини- тельный кабель подальше от источни- ков жары, масла, острых краев или двигающихся частей устройства. По- врежденные или запутанные соединитель- ные кабеля повышают риск удара электри- ческим током.

Если вы работаете с машиной под от- крытым небом, используйте только та- кие удлинительные кабеля, которые подходят также для использования на улице. Использование удлинительного ка- беля, который предназначен для улицы, у-RU 260 HTA 1845 Указания по технике безопасности меньшает риск удара электрическим то-

Если машину все же необходимо ис- пользовать во влажной среде, исполь- зуйте устройство дифференциальной защиты. Использование устройства диф- ференциальной защиты уменьшает риск удара электрическим током.

3.1.3 Личная безопасность

При работе с машиной следует прояв- лять внимательность и подходить к выполнению работ с четким понимани- ем целесообразности действий. Не до- пускается использование машины в со- стоянии усталости, под действием ал- коголя, наркотических или лекарствен- ных препаратов. Кратковременное отсут- ствие внимательности при использовании машины может стать причиной серьезных

Используйте средства индивидуальной защиты и обязательно носите защитны- е очки. В зависимости от типа и условий применения машины использование таких средств индивидуальной защиты, как ре- спиратор, нескользящая защитная обувь, защитная каска или средства защиты ор- ганов слуха, существенно снижает риск получения травмы.

Избегайте случайного включения. Не- обходимо убедиться в том, что машина выключена, прежде чем подключать ее к источнику питания и/или аккумулято- ру, брать в руки или переносить. Нель- зя переносить машину, держа палец на выключателе, или подключать включенной к сети. Это может стать причиной несчаст- ного случая.

Прежде чем включить машину, удалите установочные инструменты или гаеч- ные ключи. Попадание инструмента или ключа в движущуюся часть машины может привести к повреждениям.

Избегайте неудобного положения тела. Необходимо выбрать устойчивое поло- жение, которое в любой момент позво- лит сохранить равновесие. Это поможет лучше контролировать положение маши- ны в непредвиденных ситуациях.

Надевайте подходящую одежду. Не следует надевать просторную одежду или украшения. Держите волосы и оде- жду вдали от движущихся частей. Про- сторная одежда, украшения и длинные во- лосы могут попасть в движущиеся части.

Если предусмотрена установка у- стройств для отсасывания и удержания пыли, удостоверьтесь, что они подсое- динены и правильно используются. От- сасывание пыли может уменьшать опас- ность воздействия пыли.

Не считайте себя в мнимой безопасно- сти и не игнорируйте правила безопас- ности для машин, даже если вы знако- мы с машиной после ее многократного использования. Небрежное обращение может привести к серьезным травмам в течение нескольких секунд.

3.1.4 Использование и обращение с

электрической машиной

Не перегружайте машину. Используйте для работы подходящую машину. С подходящей машиной вы сможете рабо- тать лучше и увереннее в указанном диа- пазоне мощности.

Не допускается использование маши- ны с поврежденным выключателем. Машина, которую нельзя включить или вы- ключить, опасна и требует ремонта.

Прежде чем настраивать устройство, менять запчасти или поместить маши- ну на хранение, вытяните штепсель из розетки и (или) извлеките аккумулятор. Эта мера предосторожности позволит не допустить случайного включения машины.

Храните неиспользуемые машины в не- доступном для детей месте. Не позво- ляйте использовать машину лицам, ко- торые не знакомы с ней или не прочи- тали эти инструкции. Машины опасны, если их используют неопытные люди.

Тщательно заботьтесь о машинах и на- садках. Контролируйте, безупречно ли функционируют подвижные части, не прижаты, не сломаны и не повреждены ли они до такой степени, что машина хуже функционирует. Перед использо- ванием машины поврежденные части должны быть отремонтированы. Много несчастных случаев происходит по вине машин, за которыми плохо ухаживали.

Сохраняйте режущие инструменты о- стрыми и держите их в чистоте. Тща- тельно ухоженные режущие инструменты с острыми режущими краями меньше за- стревают и ими легче пользоваться.443174_a 261 Указания по технике безопасности

Используйте машину, насадки ит.д. в соответствии с данными инструкциями. Учитывайте условия труда и специфи- ку работы. Использование машин для це- лей, для которых они не предусмотрены, может привести к опасным ситуациям.

Следите, чтобы ручки и ладонная часть перчатки были сухими и чистыми, без малейших следов масла или смазки. Скользкие ручки и ладонная часть перчат- ки не позволяют обеспечить безопасную эксплуатацию и контроль машин в непред- виденных ситуациях.

3.1.5 Использование и обращение с

машиной, работающей от аккумулятора

Заряжайте аккумуляторы только в за- рядных устройствах, которые рекомен- дованы производителем. Если зарядное устройство, которое подходит для опреде- ленного вида аккумуляторов, использует- ся с другими аккумуляторами, существует опасность пожара.

Используйте в машинах только пред- усмотренные для этого аккумуляторы. Использование других аккумуляторов мо- жет привести к травмам и опасности пожа-

Держите неиспользуемые аккумулято- ры подальше от скрепок, монет, клю- чей, гвоздей, винтов и других мелких металлических предметов, которые мо- гут вызывать замыкание контактов. Ко- роткое замыкание между аккумуляторны- ми контактами может вызвать возгорания

При неправильном использовании из аккумулятора может вытекать жид- кость. Избегайте контакта с ними. При случайном контакте смойте ее водой. Если жидкость попала в глаза, обрати- тесь за медицинской помощью. Вытек- шая аккумуляторная жидкость может вы- звать раздражение кожи или ожоги.

Не используйте поврежденный или мо- дифицированный аккумулятор. Повре- жденные или модифицированные аккуму- ляторы могут вести себя непредсказуемо и вызывать пожар, взрыв или опасность травмирования.

Держите аккумулятор вдали от огня и- ли высоких температур. Огонь или тем- пература выше 130°C могут вызвать

Следуйте инструкциям по зарядке и ни в коем случае не заряжайте аккумуля- тор или машину, работающую от акку- мулятора, вне диапазона температур, у- казанного в руководстве по эксплуата- ции. Неправильная зарядка или зарядка вне утвержденного диапазона температур могут привести к разрушению аккумулято- ра и повышению пожароопасности.

Ремонтировать машину должен только квалифицированный специалист, ис- пользуя оригинальные запчасти. Таким образом обеспечивается сохранение на- дежности машины.

Ни в коем случае не выполняйте обслу- живание разрушенных аккумуляторов. Обслуживание аккумуляторов должно осу- ществляться только производителем или его сервисной службой.

3.2 Указания по технике безопасности

Держите все части тела подальше от ножа. Не пытайтесь удалять обрезки при работающем ноже или держать ма- териал, который подрезаете. После от- ключения выключателя ножи продолжают двигаться. Неосторожность всего на одно мгновение при использовании кустореза может привести к серьезным травмам.

Переносите кусторез, удерживая его за ручку с неподвижным ножом и будьте осторожны, чтобы не нажать на выклю- чатель. Правильная переноска кустореза снижает опасность непреднамеренного срабатывания и вызванного этим повреж- дения ножом.

При транспортировке или хранении ку- стореза всегда накрывать крышкой но- жи. Надлежащее обращение с кусторезом снижает риск получения травмы ножом.

Убедитесь в том, что все выключатели выключены и вилка питания отключе- на, прежде чем удалять застрявшие об- резки или проводить техобслуживание машины. Неожиданное срабатывание ку- стореза при удалении застрявшего мате- риала может привести к серьезным трав- мам.RU 262 HTA 1845 Указания по технике безопасности

Держите кусторез только за изолиро- ванные поверхности ручки, так как нож может задеть скрытые линии электро- передач или собственный сетевой ка- бель. Контакт ножа с кабелем под напря- жением может привести к тому, что метал- лические части устройства также будут под напряжением, а это может стать при- чиной поражения электрическим током.

Удалите любые сетевые провода из зо- ны резки. Провода могут прятаться в жи- вой изгороди и кустах и случайно могут быть разрезаны ножом.

Не используйте кусторез в плохую по- году, особенно при опасности грозы. Э- то снижает риск поражения молнией.

3.3 Указания по технике безопасности

для кусторезов с увеличенным радиусом действия

Для снижения риска смертельного по- ражения электрическим током никогда не используйте кусторез с увеличен- ным радиусом действия рядом с элек- тропроводами. Прикосновение к линиям электропередач или использование рядом с ними может привести к серьезным трав- мам или смертельному поражению элек- трическим током.

Всегда управляйте кусторезом с увели- ченным радиусом действия обеими ру- ками. Держите кусторез с увеличенным радиусом действия обеими руками, чтобы не потерять контроль.

Надевайте защитную каску при выпол- нении работ выше уровня головы с ис- пользованием кустореза с увеличен- ным радиусом действия. Падающие об- ломки могут привести к серьезным трав-

3.4 Вибрационная нагрузка

Опасность вибрации Фактическое значение вибрационной э- миссии при использовании устройства может отличаться от заявленного про- изводителем значения. Наблюдайте сле- дующие факторы воздействия до или во время использования:

Используется ли устройство по назна-

Материал разрезан или обработан

Находится ли устройство в хорошем рабочем состоянии?

Правильно ли заострен или установ- лен режущий инструмент?

Установлены ли кронштейны и, если требуется, дополнительные вибраци- онными ручки, и плотно ли они соеди- нены с устройством?

Эксплуатируйте устройство только с ча- стотой вращения двигателя, необходимой для отдельной работы. Избегайте макси- мальной частоты вращения, чтобы сни- зить уровень шума и вибрации.

Из-за неправильного использования и тех- нического обслуживания шум и вибрация устройства могут повыситься. Это наносит вред здоровью человека. В таких случаях немедленно выключайте устройство и об- ратитесь за его ремонтом в авторизован- ный сервисный центр.

Степень вибрационного напряжения зави- сит от выполняемой работы или использо- вания устройства. Оцените и установите соответствующие перерывы в работе. В результате вибрационная нагрузка в тече- ние всего рабочего времени будет значи- тельно снижена.

Длительная эксплуатация устройства под- вергает оператора вибрации и может вы- звать проблемы с кровообращением (сим- птом «белого пальца»). Чтобы уменьшить этот риск, носите перчатки и держите руки в тепле. В случае обнаружения симптома «белого пальца» немедленно обратитесь к врачу. Эти симптомы включают в себя: онемение, потерю чувствительности, пока- лывание, зуд, боль, слабость, изменение цвета или состояния кожи. Обычно эти симптомы влияют на пальцы, руки или пульс. При низких температурах риск воз-

Делайте во время рабочего дня длитель- ные перерывы, чтобы отдохнуть от шума и вибраций. Планируйте свою работу таким образом, чтобы разделить эксплуатация у- стройств, которые создают сильные ви- брации, на несколько дней.

Если вы почувствуете дискомфорт или дисхромию кожи при использовании у- стройства в руках, немедленно прекратите работу. Установите достаточные переры- вы в работе. Работа без достаточных пе-443174_a 263 Указания по технике безопасности рерывов может привести к местной вибра- ционной болезни.

Минимизируйте риск воздействия вибра- ции. Выполняйте обслуживание прибора в соответствии с инструкциями в руковод- стве по эксплуатации.

Если оборудование используется часто, обратитесь к дилеру, чтобы приобрести антивибрационные аксессуары (например,

Избегайте работы с прибором при темпе- ратуре ниже 10 °C. В плане работы опре- делите, как можно ограничить вибрацион- ную нагрузку.

3.5 Акустическая нагрузка

Некоторая акустическая нагрузка, вызванная этим устройством, неизбежна. Выполняйте шумные работы в установленные и опреде- ленные сроки. При необходимости следует у- читывать указания относительно «тихих ча- сов» и ограничивать продолжительность ра- боты наиболее необходимым. Для обеспече- ния личной защиты и защиты лиц, находящих- ся поблизости, необходимо носить беруши.

3.6 Указания по технике безопасности

для аккумулятора и зарядного

Перед зарядкой извлеките аккумуляторы из устройства.

Не используйте в устройстве аккумулято- ры разных типов или новые и использо- ванные аккумуляторы вместе.

Вставляйте аккумуляторы в устройство с соблюдением полярности.

Извлекайте аккумуляторы из устройства для хранения в течение длительного пери- ода времени.

Не допускайте короткого замыкания клемм устройства или аккумулятора. Руководства по эксплуатации Соблюдайте указания по технике безопасно- сти, содержащиеся в отдельных руководствах по эксплуатации к аккумулятору и зарядному устройству.

руководство по эксплуатации 443130: акку-

руководство по эксплуатации 443131: за- рядные устройства

3.7 Указания по технике безопасности во

время эксплуатации ПРЕДУПРЕЖДЕНИЕ! Опасность из-за электромагнитного поля. Во время работы электроинструмента вокруг него образуется э- лектромагнитное поле. При определенных об- стоятельствах это поле может вредить работе активных или пассивных медицинских имплан-

Чтобы уменьшить опасность получения серьезных или смертельных травм, перед использованием электроинструмента ли- цам с медицинскими имплантатами мы ре- комендуем проконсультироваться с вра- чом или производителем медицинского имплантата.

Помните, что оператор несет ответствен- ность за несчастные случаи и ущерб, кото- рый может быть нанесен людям или их и-

Используйте устройство только для тех работ, для которых оно предусмотрено. Нецелевое использование может приве- сти к травмам и материальному ущербу.

Не включайте устройство, если в рабочей зоне находятся люди и животные.

Держите устройство на безопасном рас- стоянии от людей и животных или выклю- чите его в случае приближения людей или

Перед обрезкой осмотрите живые изгоро- ди и кусты на предмет скрытых посторон- них предметов, например проводов, про- волочных ограждений, линий электропере- дачи, садовых инструментов, бутылок, и у-

Крепко держите кусторез обеими руками, если у него есть две скобы.

Во время работы стойте на земле, а не на лестнице или другой неустойчивой по-

Перед использованием кустореза убеди- тесь, что фиксирующие устройства на дви- жущихся деталях (например, удлиненный вал или шарнирная деталь) находятся на своих местах.

Перемещайте и транспортируйте устрой- ство так, чтобы люди и животные не могли касаться ножа. Перед транспортировкой наденьте на нож защитный чехол.

Не держите срезанные ветки во время экс- плуатации.RU 264 HTA 1845

Выключите устройство и дождитесь, пока нож не остановится, прежде чем удалить застрявшие ветки.

Извлеките аккумулятор из устройства и сдвиньте защитный чехол с ножа во вре-

техническом осмотре, регулировке и о-

перерыве в использовании;

размещении на хранение;

техническом обслуживании и ремонте;

в случае опасности. 4 УСТАНОВКА ПРЕДУПРЕЖДЕНИЕ! Опасность из-за неполного монтажа! Эксплуатация неполно- го устройства может привести к серьезным

Используйте устройство только в полно- стью собранном состоянии!

Вставляйте аккумулятор только в полно- стью собранное устройство!

4.1 Надевание/снятие режущей головки

(02) Надевание режущей головки

1. Выровняйте соединительную муфту (02/1)

режущей головки и телескопической штан- ги (02/2) относительно друг друга таким образом, чтобы нанесенные стрелки были расположены друг напротив друга.

2. Вставьте соединительную муфту и теле-

скопическую штангу друг в друга до упора (02/a).

3. Вставьте фиксирующую гильзу (02/3) до у-

пора над разъемом (02/b).

4. Покрутите фиксирующую гильзу в направ-

лении закрытого замка (02/c). Снятие режущей головки

1. Покрутите фиксирующую гильзу в направ-

лении открытого замка.

2. Снимите режущую головку.

5 ВВОД В ЭКСПЛУАТАЦИЮ

5.1 Зарядка аккумулятора

Обратите внимание на диапазон температур для зарядки, см. Технические данные. ПРИМЕЧАНИЕ Подробную информацию см. в отдельных инструкциях по эксплуатации аккумулятора и зарядного устройства:

руководство по эксплуатации 443130: акку-

руководство по эксплуатации 443131: за- рядные устройства

5.2 Установка и извлечение аккумулятора

(03, 04) ВНИМАНИЕ! Опасность повреждения ак- кумулятора. Если после использования у- стройства оставить аккумулятор внутри, это может привести к повреждению аккумулятора.

Сразу после завершения работы следует извлечь аккумулятор из устройства и по- местить на хранение в утепленное место.

Вставлять аккумулятор в устройство сле- дует непосредственно перед работой. Установка аккумулятора (03)

1. Вставьте аккумулятор (03/1) в зажим (03/2)

на основном устройстве до упора (03/a). Извлечение аккумулятора (04)

1. Нажмите и удерживайте кнопку фиксации

6 УПРАВЛЕНИЕ ПРЕДУПРЕЖДЕНИЕ! Опасность трав- мирования в результате ослабления дета- лей устройства. Во время эксплуатации ос- лабленные детали устройства могут привести к серьезным травмам.

Перед переключением устройства убеди- тесь, что все детали устройства прочно привинчены.

Прикрепите режущие инструменты так, чтобы они не могли отсоединиться во вре-

6.1 Проверка состояния заряда

аккумулятора Индикатор уровня заряда аккумулятора (01/6) расположен на верхней части основного у-

Он состоит из трех сегментов. Сегменты заго- раются или мигают в зависимости от уровня заряда.443174_a 265 Рабочие характеристики и техника работы (10) Сегмент Уровень заряда Загораются 3 сегмен-

аккумулятор полно- стью заряжен. Загораются 2 сегмен-

аккумулятор заряжен на 2/3. Загорается 1 сег-

аккумулятор заряжен на 1/3. Мигает 1 сегмент: аккумулятор почти разряжен. Устрой- ство вскоре выклю-

6.2 Регулировка длины телескопической

штанги (05) Длина телескопической штанги (05/2) регули- руется плавно. Благодаря этому можно вы- брать необходимую для обрезки длину штан-

1. Покрутить фиксирующую гильзу (05/1) в

направлении открытого замка (05/a), пока зажим не освободится.

2. Передвинуть телескопическую штангу на

необходимую длину (05/b)

3. Затянуть фиксирующую гильзу.

6.3 Поворот режущей головки (06, 07)

Поворотная режущая головка обеспечивает у- добное и безопасное рабочее положение. ПРЕДУПРЕЖДЕНИЕ! Опасность поре- зов. Опасность порезов при касании ножа.

Всегда выключайте устройство перед тем, как повернуть режущую головку!

1. Нажмите кнопку (07/1) с обеих сторон ре-

2. Поверните режущую головку в нужное по-

3. Отпустите кнопку. Режущая головка фик-

сируется в выбранном положении.

6.4 Включение и выключение устройства

(08, 09) Включение устройства

1. Установить устройство в рабочее положе-

2. Нажать и удерживать кнопку деблокировки

(09/1) на основном устройстве.

3. Нажать и удерживать выключатель (09/2).

4. Отпустить кнопку деблокировки. После за-

пуска устройства не нужно удерживать кнопку деблокировки. Кнопка деблокиров- ки должна препятствовать случайному за- пуску устройства. Выключение устройства

1. Отпустите выключатель.

2. Извлечь аккумулятор для предотвращения

непреднамеренного повторного включени- я: см. глава 5.2 "Установка и извлечение аккумулятора (03, 04)", Стр.264. 7 РАБОЧИЕ ХАРАКТЕРИСТИКИ И ТЕХНИКА РАБОТЫ (10) ПРЕДУПРЕЖДЕНИЕ! Повышенная о- пасность падения. Существует повышенная опасность падения, если работа осуществля- ется с повышенного уровня (например, лест-

Всегда работайте с устройством с земли и убедитесь в том, что вы стоите на твердой

Соблюдайте указания по технике безопас-

Подрезайте живые изгороди регулярно и только в разрешенное время.

Срезайте только тонкие ветки и свежие побеги на поверхности живой изгороди; не режьте слишком глубоко.

Всегда сначала подрезайте бока живой из- городи, а только потом верх. Таким обра- зом обрезки не будут падать в еще не об- работанные зоны.

Живые изгороди всегда подрезают в виде трапеции. Это препятствует оголению нижних ветвей (10).

Обрезки необходимо вынимать, когда у- стройство находится в вертикальном по-

При длительном хранении/транспортиров- ке устройства:

Выключите устройство.

Наденьте защитный чехол.

Снимите аккумулятор.

После использования выньте аккумулятор и проверьте, не повреждено ли устрой- ство.RU 266 HTA 1845 Техобслуживание и уход 8 ТЕХОБСЛУЖИВАНИЕ И УХОД ПРЕДУПРЕЖДЕНИЕ! Опасность поре- зов. Опасность порезов при контакте с остры- ми движущимися деталями устройства и ре- жущим инструментом.

Всегда выключайте устройство до техни- ческого и сервисного обслуживания и о- чистки. Выньте аккумулятор.

Всегда носите защитные перчатки во вре- мя технического обслуживания, ухода и о-

ПРИМЕЧАНИЕ Ремонтные работы разре- шено проводить только сервисным центрам и- ли компетентным предприятиям.

Следует беречь устройство от воздействи- я воды или влаги.

После каждого использования корпус и ре- жущий элемент следует чистить щеткой и- ли тканью. Во избежание коррозии и по- вреждения элементов из пластика не до- пускается использование воды и (или) а- грессивных моющих средств, а также рас- творителей.

После каждого использования следует вы- нимать аккумулятор и проводить визуаль- ный осмотр устройства на предмет по-

Очистите нож и смажьте антикоррозион- ной смазкой.

Регулярно проверяйте нож. Обратитесь в сервисный центр производителя, если:

Проверить прочность фиксации всех резь- бовых соединений.

Проверьте электрические контакты на предмет коррозии, в случае необходимо- сти контакты следует зачистить металли- ческой щеткой и обработать спреем для э- лектрических контактных соединений. 9 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ОСТОРОЖНО! Опасность травмирова- ния. Движущиеся части и детали с острыми краями могут привести к травмам.

Всегда носите защитные перчатки во вре- мя технического обслуживания, ухода и о-

ПРИМЕЧАНИЕ В случае возникновения неисправностей, которые не указаны в данной таблице или с которыми вы не можете спра- виться самостоятельно, обращайтесь в нашу сервисную службу. Неисправность Причина Способы устранения Двигатель не работает. Аккумулятор разряжен. Зарядите аккумулятор. Аккумулятор не установлен или установлен неправиль-

Вставьте аккумулятор правильно. Отсутствует подача элек- троэнергии.

1. Снимите аккумулятор.

2. Зачистить электрические кон-

В результате перегрузки сработал защитный выклю- чатель двигателя и устрой- ство было выключено. Следует дождаться разблокировки

Двигатель работает с пе-

Неисправность прибо-

Поврежден включа- тель/выключатель. Обратитесь в сервисный центр из- готовителя.443174_a 267 Транспортировка Неисправность Причина Способы устранения Режущий нож горячий. Возникновение дыма. Нет смазки на ноже. 1. Выключите устройство и извле- ките аккумулятор.

2. Очистите и смажьте нож.

3. Снова вставьте аккумулятор.

Зазубрины на ноже. Обратитесь в сервисный центр из- готовителя. Ветви срезаются неров- но. Ветви часто застрева-

Нож затупился. Обратитесь в сервисный центр из- готовителя. Нож чрезмерно скользит. Обратитесь в сервисный центр из- готовителя. Двигатель работает, но режущий элемент не вра-

Неисправность прибора Обратитесь в сервисный центр из- готовителя. Нетипичная вибрация

Неисправность прибора Обратитесь в сервисный центр из- готовителя. Срок эксплуатации акку- мулятора значительно

Срок службы аккумулятора

Замените аккумулятор. Используй- те только оригинальные аксессуары от производителя. Аккумулятор не заряжа-

Загрязнены контакты. Обратитесь в сервисный центр из- готовителя. Неисправность аккумулято- ра или зарядного устрой-

Заказать запасные части. Обрати- тесь в сервисный центр изготовите-

Перегрев аккумулятора. Дайте аккумулятору остыть. 10 ТРАНСПОРТИРОВКА Перед транспортировкой выполните следую- щие действия:

1. Выключите устройство.

2. Выньте аккумулятор из устройства.

3. Правильно упакуйте аккумулятор (см. ни-

Аккумулятор B125 Li (Арт. №: 113896) ПРИМЕЧАНИЕ Номинальная мощность аккумулятора составляет более 100 Втч! Поэ- тому соблюдайте следующие правила транс- портировки! Литий-ионный аккумулятор подлежит закону про перевозку опасных грузов, но может быть транспортирован в упрощенных условиях:

Частные пользователи могут перевозить аккумуляторы автотранспортом без каких- либо дополнительных требований, при ус- ловии их перевозки в заводской упаковке и для личных целей.

Коммерческие пользователи, которые вы- полняют перевозки в связи со своей ос- новной деятельностью (например, постав- ки на строительные площадки или места погрузки и из них), могут также воспользо- ваться данным упрощением. В обоих вышеуказанных случаях принудитель- ные меры должны быть приняты, чтобы пре- дотвратить утечку содержимого. В других слу- чаях правила об опасных грузах должны стро- го соблюдаться! Несоблюдение грозит отпра- вителю и, возможно, перевозчику суровым на-

Прочие указания о транспортировке и

Транспортировка и пересылка литий-ион- ных аккумуляторов разрешается только при условии отсутствия повреждений!RU 268 HTA 1845

Для транспортировки аккумуляторов раз- решается использовать только оригиналь- ные коробки или подходящую тару для о- пасных грузов (требование не распростра- няется на аккумуляторы номинальной мощностью менее 100Втч).

Открытые контакты аккумуляторов подле- жат заклеиванию во избежание короткого

Внутри упаковки аккумуляторы должны быть защищены от смещения, в против- ном случае возможно их повреждение.

При транспортировке или пересылке про- веряйте правильность маркировки и доку- ментации (курьерской или экспедиторской

Предварительно выясните, возможна ли перевозка выбранным поставщиком услуг и оформите заказ. При подготовке к пересылке рекомендуем об- ратиться к специалисту по опасным грузам. Также примите во внимание возможные до- полнительные национальные правила. 11 ХРАНЕНИЕ

11.1 Хранение устройства

После каждого использования тщательно очищайте устройство и его комплектующи- е и — если таковые имеются — исполь- зуйте все защитные чехлы.

Храните устройство в сухом, запираемом и защищенном от мороза месте.

Держите устройство вне досягаемости де- тей и некомпетентных лиц. При перерывах в использовании, длящихся более 30 дней, необходимо выполнить следу- ющие действия:

Очистите нож и смажьте антикоррозион- ной смазкой.

Тщательно очистить устройство, хранить в сухом помещении.

11.2 Хранение аккумулятора и зарядного

ПРИМЕЧАНИЕ См. подробную информа- цию в отдельных инструкциях по эксплуатаци- и аккумулятора и зарядного устройства. 12 УТИЛИЗАЦИЯ Указания по закону об электрическом и электронном оборудовании

Электрическое и электронное обору- дование не относится к бытовому мусору. Его необходимо собирать и утилизировать отдельно!

Использованные батарейки или аккумуля- торы следует вынимать из старого устрой- ства перед сдачей! Их утилизация регули- руется законом о батареях.

Владельцы или пользователи электриче- ского и электронного оборудования обязу- ются вернуть устройство после использо- вания согласно закону.

Конечный пользователь несет ответствен- ность за удаление своих личных данных с использованного оборудования, которое подлежит утилизации! Символ перечеркнутого мусорного контейнера означает, что электрическое и электронное о- борудование нельзя утилизировать вместе с бытовыми отходами. Электрическое и электронное оборудование можно бесплатно сдать в следующих местах:

Государственная служба по утилизации и- ли пункт сбора (например, муниципальные

Магазины электрооборудования (стацио- нарные и интернет-магазины), при усло- вии, что продавцы обязаны принимать о- борудование или предлагать возврат на добровольной основе. Эти заявления действительны только для у- стройств, установленных и проданных в стра- нах Европейского Союза, в соответствии с Ди- рективой ЕС 2012/19/EC. В странах за преде- лами Европейского Союза могут действовать другие правила, касающиеся утилизации элек- трических и электронных устройств. Указания согласно закону о батарейках

Использованные батарейки и акку- муляторы не относятся к бытовому мусору. Его необходимо собирать и утилизировать отдельно!

Чтобы безопасно вынуть батарейки или аккумуляторы из электрического устрой- ства, а также получить информацию о их типе или химической системе, см. допол-443174_a 269 Технические характеристики нительную информацию в руководстве по эксплуатации или установке.

Владельцы или пользователи батареек и- ли аккумуляторов обязуются вернуть у- стройство после использования согласно закону. Возврат ограничивается допусти- мым количеством приобретенных или ути- лизированных товаров для домашнего хо-

Использованные батареи могут содержать вредные вещества или тяжелые металлы, ко- торые могут нанести вред окружающей среде и ущерб здоровью. Повторная переработка использованных батарейки и использование ресурсов, содержащихся в них, способствует защите этих двух важных активов. Символ перечеркнутого мусорного контейнера означает, что батарейки и аккумуляторы нель- зя утилизировать вместе с бытовыми отхода-

Кроме того, под символом мусорного контей- нера нанесены символы Hg, Cd или Pb. Это выглядит следующим образом:

Hg: батарея содержит более 0,0005% рту-

Cd: батарея содержит более 0,002% кад-

Pb: батарея содержит более 0,004% свин-

Аккумуляторы и батарейки можно бесплатно сдать в следующих местах:

Государственная служба по утилизации и- ли пункт сбора (например, муниципальные

Магазины батареек и аккумуляторов

Пункты приема общей системы возврата использованных батареек устройств

Пункты приема изготовителя (если он не является членом объединенной системы

Эти заявления действительны только для ак- кумуляторов и батарей, которые продаются в странах Европейского Союза и соответствуют Директиве 2006/66/EC. В странах за предела- ми Европейского Союза могут действовать другие правила, касающиеся утилизации ба- тарей и аккумуляторов. 13 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Технические характеристики: см. таблицу с техническими характеристиками в начале это- го руководства по эксплуатации.

• Примечания относительно значений эмис- сии вибраций и уровня шума:

Измерение указанных значений эмиссии вибраций и уровня шума проводилось в соответствии со стандартизованным методом испытания, они могут исполь- зоваться для сравнения электроинстру-

Указанные значения эмиссии вибраций и уровня шума могут также использовать- ся для предварительной оценки воздей- ствия (степени воздействия вибрации).

Значения эмиссии вибраций и уровня шу- ма могут отличаться от указанных зна- чений при фактическом использовании э- лектроинструмента в зависимости от способа его использования.

Соблюдайте меры безопасности в соот- ветствии с главой по технике безопас- ности. Старайтесь держать вибрацион- ную нагрузку в пределах минимума. При- мерные меры по снижению вибрационной нагрузки включают использование перча- ток при использовании инструмента и о- граничение рабочего времени. В этом случае необходимо учитывать все части рабочего цикла (например, время выклю- чения электроинструмента и время включения без нагрузки). 14 СЕРВИСНОЕ ОБСЛУЖИВАНИЕ Если у вас есть вопросы относительно гаран- тии, ремонта или запасных частей, обрати- тесь в ближайший сервисный центр AL-KO. А- дрес можно найти в Интернете по следующе-

15 ГАРАНТИЯ Мы устраняем возможные дефекты материалов или производства в течение срока давности, у- становленного законом в отношении рекламаций по качеству, путем ремонта или замены изде- лия. Срок давности определяется законодательством страны, в которой было приобретено у-

Наше гарантийное обязательство действитель- но только при:

Соблюдайте данное руководство по эксплу-

надлежащем обращении;

использовании оригинальных запасных ча-

Гарантия аннулируется при:

самостоятельных попытках ремонта;

самостоятельных технических изменениях;

использовании не по назначению. Гарантия не распространяется на:

повреждения лакокрасочного покрытия, вызванные нормальным износом;

изнашивающиеся части, обозначенные в ведомости запасных частей рамкой xxxxxx (x)

Гарантийный срок начинается после покупки первым конечным пользователем. Определяющим фактором служит дата на документе, подтверждающем покупку. Обращайтесь с настоящим сертификатом и документом, подтверждающим покупку, к своему дилеру или в ближайший ав- торизованный сервисный центр. Настоящий сертификат не касается гарантируемых законом прав на претензии покупателя к продавцу.443174_a 271 Переклад оригіналу посібника з експлуатації ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

2.6 Комплект поставки

штангу одна в одну до упору (02/a).

3. Правильно упакуйте акумулятор (див. ниж-
