| Merke | AL-KO |
| Modell | HTA 1845 |
| Produkttype | Trådløs teleskopisk hekktrimmer |
| Bruk | Hjemme (amatørhagearbeid) |
| Strømkilde | Litium-ion batteri 18 V (ikke inkludert) |
| Bladlengde | 45 cm |
| Vekt (uten batteri) | 4,2 kg |
| Teleskopisk skaftlengde | Justerbar fra 1,5 m til 2,6 m |
| Kuttavhodets orientering | Dreiende (flere posisjoner) |
| Kompatibel batteritype | AL-KO B125 Li batterier (ref. 113896) og andre serier |
| Kompatibel lader | AL-KO lader serie 443131 |
| Batteriladingsindikator | Ja (3 LED-segmenter) |
| Beskyttelse mot overbelastning | Ja (automatisk motorstopp) |
| Utløserknapp | Ja (forhindrer utilsiktet start) |
| Bladbeskyttelsesdeksel | Inkludert |
| Lydnivå (LWA) | 95 dB(A) |
| Vibrasjonsnivå (hånd-arm) | 2,5 m/s² |
| Rutinemessig vedlikehold | Rengjør og olje bladet regelmessig |
| Oppbevaring | Tørt, frostfritt sted |
| Reservedeler tilgjengelig | Blad, batteri, lader, beskyttelsesdeksel |
Ofte stilte spørsmål - HTA 1845 AL-KO
Brukerspørsmål om HTA 1845 AL-KO
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Hekksakser i PDF-format gratis! Finn veiledningen din HTA 1845 - AL-KO og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. HTA 1845 av merket AL-KO.
BRUKSANVISNING HTA 1845 AL-KO
1.1 Symboler på forsiden 183
1.2 Symboler og signalord ....183
2 Produktbeskrivelse 183
1.2 Symboler og signalord
2.3.2 Beskyttelsesafdækning til kniv
Bær beskyttelseshjelm, høreværn og øjenværn!
3.1.5 Brug og håndtering af den batteridrevne maskine
Yderligere henvisninger til transport og forsendelse
- Lithium-ion batterier må kun transporteres eller sendes i ubeskadiget tilstand!
2.1 Tiltenkt bruk.... 207
2.2 Mulig og påregnelig feil bruk ...... 207
2.3 Sikkerhets- og beskyttelsesanordninger 207
2.3.1 Overlastbeskyttelse 207
2.3.2 Beskyttelsesdeksel for skjæ-
rekniv 207
2.3.3 Utløserknapp 207
3.1 Generelle sikkerhetsanvisninger for elektriske maskiner ....208
3.1.1 Sikkerhet på arbeidsplassen ..... 209
3.1.2 El-sikkerhet.... 209
3.1.3 Personsikkerhet.... 209
3.1.4 Bruk og håndtering av den elektriske maskinen.... 209
3.1.5 Bruk og håndtering av den batteridrevne maskinen 210
3.1.6 Service.... 210
3.2 Sikkerhetsanvisninger for hekksakser 210
3.3 Sikkerhetsanvisninger for hekksakser med forlenget rekkevidde.... 211
3.4 Vibrasjonsbelastning 211
3.5 Støybelastning ....211
3.6 Sikkerhetsinstruksjoner for batteri og lader 211
3.7 Sikkerhetsanvisninger for betjening ... 212
4 Montering.... 212
5.1 Lade batteriet....212
5.2 Sette inn og ta ut batteriet (03, 04) .....213
6 Betjening 213
6.1 Sjekke batteriets ladenivå......213
6.2 Forlenge/forkorte teleskopstangen (05) 213
6.3 Svinge klippehode (06, 07)......213
6.4 Slå apparatet av og på (08, 09) ......213
7 Arbeidsmåte og arbeidsteknikk (10)......213
8 Vedlikehold og pleie 214
9 Feilsøking....214
10 transport 215
11 Oppbevaring....216
11.1 Lagring av maskinen ....216
11.2 Oppbevaring av batteri og lader .....216
12 Avfallshändtering....216
13 Tekniske data....217
14 Kundeservice/service 217
15 Garanti....217
1 OM DENNE BRUKSANVISNINGEN
Den tyske versjonen er den originale bruksanvisningen. Alle andre språkutgaver er oversettelse av den originale bruksanvisningen.
■ Oppbevar bruksanvisningen alltid slik at du kan slå opp i den när du trenger informasjon om maskinen.
Gi maskinen bare videre til andre personer sammen med denne bruksanvisningen.
■ Les og følg sikkerhets- og varselhenvisningene i denne bruksanvisningen.
1.1 Symboler på tittelsiden
Symbol Betydning
Les grundig gjennom bruksanvisningen før oppstart. Dette er forutsetningen for sikkert arbeid og feilfri håndtering.
Symbol Betydning
Bruksanvisning
Håndter li-ion-batterier forsiktig! Spesielt overhold merknadene for transport, lagring og deponering i denne bruksanvisningen.
1.2 Tegnforklaringer og signalord
⚠️ FARE! Viser til en umiddelbart farlig situa- sjon som fører til død eller alvorlige personskader hvis den ikke unngås.
⚠ ADVARSEL! Viser til en potensielt farlig situasjon som kan føre til død eller alvorlige personskader hvis den ikke unngås.
⚠ FORSIKTIG! Viser til en potensielt farlig situasjon som kan føre til mindre eller moderate personskader hvis den ikke unngås.
ADVARSEL! Viser til en potensielt farlig situa- sjon som kan føre til materielle skader hvis den ikke unngås.
i MERK Spesiell informasjon for bedre forståelighet og håndtering.
2 PRODUKTBESKRIVELSE
Denne bruksanvisningen beskriver en håndholdt batteridrevet hekksaks med høydejusterbar teleskopstang og svingbart hode.
Apparatet må bare brukes sammen med litium-ion-batteriene og laderne som er nevnt i de tekniske dataene. Se separate anvisninger for mer informasjon om batterier og ladere:
■ Bruksanvisning 443130: batterier
■ Bruksanvisning 443131: ladere
ADVARSEL! Fare for apparat- og batteriska-
der. Hvis apparatet drives med uegnede batterier, kan apparatet og batteriene skades.
- Driv apparatet bare med de angitte batteriene.
2.1 Tiltenkt bruk
Apparatet er bare beregnet på fjerne tynne grener og friske skudd på hekker og busker fra bakken. Brukeren skal stå fast på bakken.
Dette apparatet er utelukkende beregnet for bruk på privat område. Enhver annen anvendelse, så
vel som ikke godkjent om- og påbygging, anses som upassende og har til følge at garantien blir ugyldig, at samsvaret går tapt, samt at produsenten fraskriver seg ethvert ansvar for skader som påføres brukeren eller tredjepart.
2.2 Mulig og påregnelig feil bruk
- Driv ikke apparatet i eksplosjonsfarlig miljø.
■ Ikke bruk produktet när det regner.
Ikke bruk produktet på våte hekker og busker.
Maskinen er verken konsipert for profesjonell anvendelse i offentlige parker og idrettsarenaer eller til bruk innen jord- og skogbruk.
⚠ ADVARSEL! Fare for personskader. Defekte sikkerhets- og beskyttelsesanordninger som er satt ut av kraft kan forårsake alvorlige skader.
Sørg for å få reparert defekte sikkerhets- og beskyttelsesanordninger.
Aldri sett sikkerhets- og beskyttelsesanordninger ut av funksjon.
Dersom det som klippes er for tykt eller en hard gjenstand blokkerer skjærekniven, vil motoren automatisk bli slått av.
-
Slå av apparatet og fjern batteriet.
Advarsel! Fjern batteriet fra redskapen før man utfører arbeid på skjærekniven. -
Fjern blokkeringen.
-
Vent ca. 5 sekunder.
-
Sett inn batteriet igjen, og slå på enheten.
2.3.2 Beskyttelsesdeksel for skjærekniv
Beskyttelsesdekselet må settes på skjærekniven før montering, transport og lagring for å unngå personskader og materielle skader.
2.3.3 Utløserknapp
Utløserknappen frigir av-/på-bryteren. Det forhindrer at du slår på apparatet ved forseelse bare ved å trykke på av-/på-bryteren.
Vær spesielt forsiktig ved håndtering! Les bruksanvisningen før driften settes i gang!
Bruk hjelm, hørselsvern og vernebriller!
Ikke grip inn i skjæreknivene!
Ikke utsett apparatet for regn!
Ikke skad strømførende ledninger. Fare for strømstøt!
Ta ut batteriet før du foretar innstillings-, rengjørings- eller vedlike-holdsarbeid.
2.4.2 Betjeningsmerker
Symbol Betydning
Låse/løsne teleskopstang.
2.5 Produktoversikt (01)
Produktoversikten (01) gir en oversikt over apparatet.
Nr. Komponent
| 1 Basisapparat | |
| 2 | ■ Nedre håndtak |
| 3 | ■ ∅vre håndtak |
| 4 | ■ Festehylse |
| 5 | ■ Batteri* |
| 6 | ■ Ladenivåindikator |
| 7 | ■ Utløserknapp |
| 8 | ■ På-/av-bryter |
| 9 | ■ Teleskopstang |
| 10 Klippehode med hengsel | |
| 11 Lader* | |
| 12 Beskyttelsesdeksel for skjærekniv | |
| 13 Bruksanvisning | |
* Ikke inkludert ved levering, men tilgjengelig under følgende artikkelnumre: se tekniske data.
2.6 Leveransens omfang
MERK Batteri og lader er ikke med i leveringsomfanget, og må derfor kjøpes i tillegg.
Kontroller om alle komponentene er levert etter utpakking.
Nr. Komponent
| 1 Basisapparat |
| 2 Klippehode med hengsel |
| 3 Beskyttelsesdeksel for skjærekniv |
| 4 Bruksanvisning |
3 SIKKERHETSHENVISNINGER
3.1 Generelle sikkerhetsanvisninger for elektriske maskiner
⚠ ADVARSEL! Les alle sikkerhetsanvisninger, anvisninger, bildeanvisninger og tekniske data som denne maskinen utstyrt med.
Hvis de etterfølgende anvisningene ikke overholdes, kan det føre til strømstøt, brann og/eller alvorlige personskader.
Ta vare på alle sikkerhetsanvisningene og anvisningene for fremtidig bruk.
Begrepet "Maskin" som brukes i sikkerhetsanvisningene handler om nettdrevne maskiner (med
nettledning) eller batteridrevne maskiner (uten nettledning).

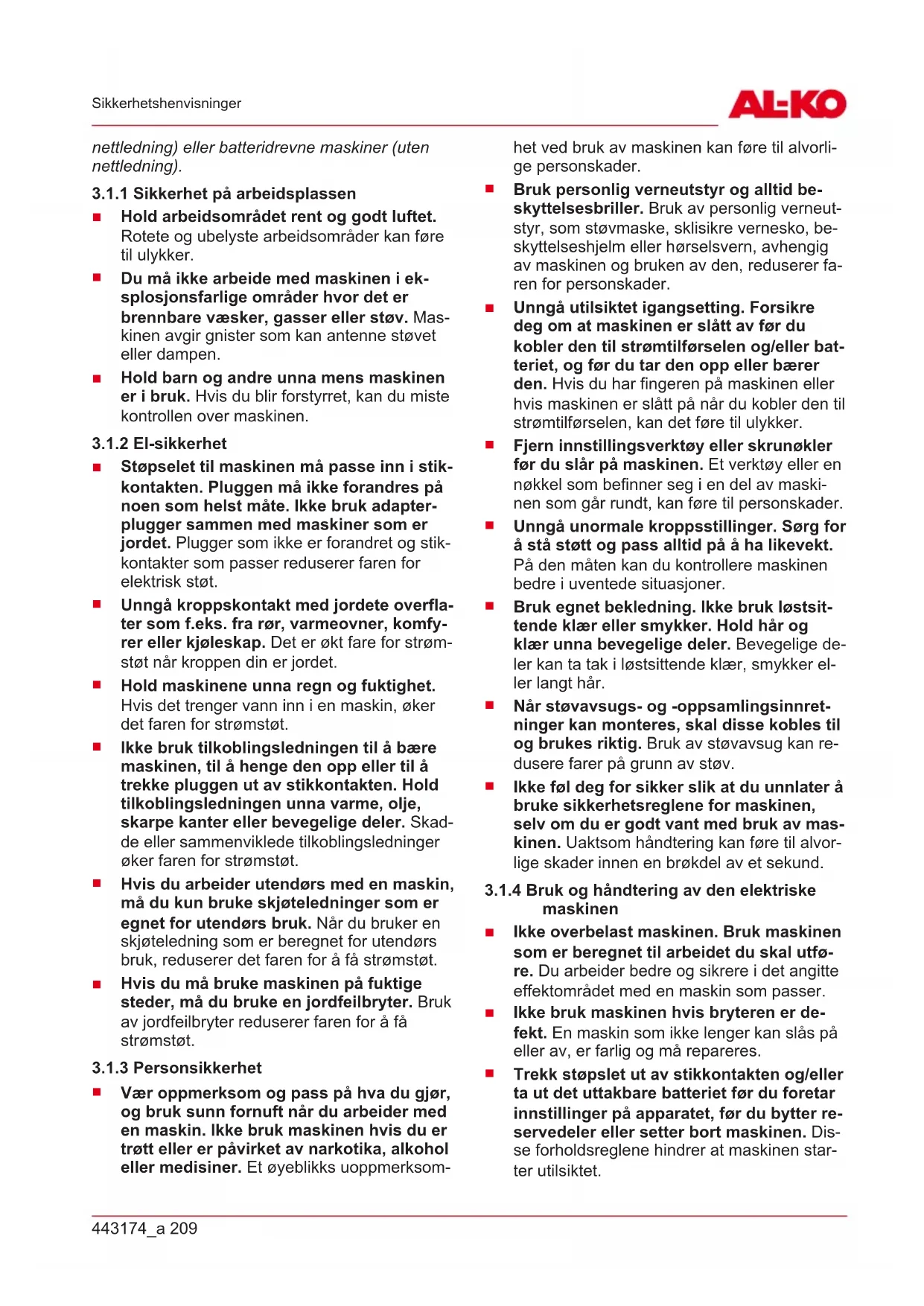

3.1.1 Sikkerhet på arbeidsplassen
Støpselet til maskinen må passe inn i stikkontakten. Pluggen må ikke forandres på noen som helst måte. Ikke bruk adapterplugger sammen med maskiner som er jordet. Plugger som ikke er forandret og stikkontakter som passer reduserer faren for elektrisk støt.
Unngå kroppskontakt med jordete overflater som f.eks. fra rør, varmeovner, komfyrer eller kjøleskap. Det er økt fare for strømstøt når kroppen din er jordet.
- Hold maskinene unna regn og fuktighet. Hvis det trenger vann inn i en maskin, øker det faren for strømstøt.
Ikke bruk tilkoblingsledningen til å bære maskinen, til å henge den opp eller til å trekke pluggen ut av stikkontakten. Hold tilkoblingsledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker faren for strømstøt.
Hvis du arbeider utendørs med en maskin, må du kun bruke skjøteledninger som er egnet for utendørs bruk. Når du bruker en skjøteledning som er beregnet for utendørs bruk, reduserer det faren for å få strømstøt.
Hvis du må bruke maskinen på fuktige steder, må du bruke en jordfeilbryter. Bruk av jordfeilbryter reduserer faren for å få strømstøt.
3.1.3 Personsikkerhet
Vær oppmerksom og pass på hva du gjør, og bruk sunn fornuft når du arbeider med en maskin. Ikke bruk maskinen hvis du er trøtt eller er påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksom-
■ Bruk personlig verneutstyr og alltid beskyttelsesbriller. Bruk av personlig verneutstyr, som støvmaske, sklisikre vernesko, beskyttelseshjelm eller hørselsvern, avhengig av maskinen og bruken av den, reduserer faren for personskader.
Unngå utilsiktet igangsetting. Forsikre deg om at maskinen er slått av før du kobler den til strømtilførselen og/eller batteriet, og før du tar den opp eller bærer den. Hvis du har fingeren på maskinen eller hvis maskinen er slått på när du kobler den til strømtilførselen, kan det føre til ulykker.
Fjern innstillingsverktøy eller skrunøkler før du slår på maskinen. Et verktøy eller en nøkkel som befinner seg i en del av maskinen som går rundt, kan føre til personskader.
Unngå unormale kroppsstillinger. Sørg for å stå støtt og pass alltid på å ha likevekt.
På den måten kan du kontrollere maskinen bedre i uventede situasjoner.
■ Bruk egnet bekledning. Ikke bruk løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Bevegelige deler kan ta tak i løstsittende klær, smykker eller langt hår.
Når støvavsugs- og -oppsamlingsinnretninger kan monteres, skal disse kobles til og brukes riktig. Bruk av støvavsug kan redusere farer på grunn av støv.
Ikke føl deg for sikker slik at du unnlater å bruke sikkerhetsreglene for maskinen, selv om du er godt vant med bruk av maskinen. Uaktsom håndtering kan føre til alvorlige skader innen en brøkdel av et sekund.
3.1.4 Bruk og håndtering av den elektriske maskinen
Ikke overbelast maskinen. Bruk maskinen som er beregnet til arbeidet du skal utføre. Du arbeider bedre og sikrere i det angitte effektområdet med en maskin som passer.
Ikke bruk maskinen hvis bryteren er defekt. En maskin som ikke lenger kan slås på eller av, er farlig og må repareres.
- Trekk støpslet ut av stikkontakten og/eller ta ut det uttakbare batteriet før du foretar innstillinger på apparatet, før du bytter reservedeler eller setter bort maskinen. Disse forholdsreglene hindrer at maskinen starter utilsiktet.
■ Oppbevar maskiner som ikke er i bruk utilgjengelig for barn. Personer som ikke er kjent med maskinen eller som ikke har lest anvisningene, må ikke bruke maskinen. Maskiner er farlige når de brukes av uerfarne personer.
Stell maskinen og arbeidsverktøy med omhu. Kontroller at bevegelige deler fungerer feilfritt og ikke er i klem, og om deler er brukket eller skadet slik at det påvirker maskinen. Sørg for at skadde deler blir reparert før maskinen tas i bruk. Mange ulykker skyldes dårlig vedlikehold av maskinen.
Sørg for at skjæreverktøy holdes skarpe og rene. Vedlikeholdte skjæreverktøy med skarpe egger kommer ikke så lett i klem og er lettere å føre.
■ Bruk maskinen, arbeidsverktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsbetingelsene og arbeidet som skal utføres. Hvis maskinen brukes til andre ting enn det den er beregnet for, kan det føre til farlige situasjoner.
- Hold håndtakene og gripeflatene tørre og fri for olje og fett. Håndtak og gripeflater som glipper, gjør sikker betjening og kontroll av maskinen umulig i uforutsebare situasjoner.
3.1.5 Bruk og håndtering av den batteridrevne maskinen
Batteriene skal kun lades med ladere som produsenten har anbefalt. Det er forbundet med brannfare å bruke en lader som er beregnet på en bestemt type batterier hvis den brukes til andre batterier.
■ Bruk kun batterier som er beregnet til dette i maskinen. Bruk av andre batterier kan føre til personskader og brannfare.
- Hold batteriet som ikke er i bruk, unna binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan føre til at kontaktene blir forbikoblet. En kortslutning mellom batterikontaktene kan føre til brannskader eller brann.
■ Feilaktig bruk kan føre til at det kommer væske ut av batteriet. Unngå kontakt med disse. Skyll med vann ved tilfeldig kontakt. Hvis du får væske i øynene, må du i tillegg kontakte lege. Batterivæske som renner ut, kan føre til irritert hud eller brannskader.
■ Bruk ikke skadde eller modifiserte batterier. Skadde eller modifiserte batterier kan føre til uforutsigbare forhold og til brann, eksplosjon eller fare for personskader.
- Utsett ikke batterier for brann eller høye temperaturer. Brann eller temperaturer over 130 °C kan forårsake en eksplosjon.
Følg alle anvisningene for lading, og lad aldri batteriet eller den batteridrevne maskinen utenfor temperaturområdet angitt i bruksanvisningen. Feil lading eller lading utenfor det tillatte temperaturområdet kan ødelegge batteriet og øke faren for brann.
3.1.6 Service
Sørg for at maskinen kun repareres av kvalifisert fagpersonell og bare med originale reservedeler. På den måten kan du være sikker på at sikkerheten til maskinen blir opprettholdt.
Skadde batterier må aldri vedlikeholdes. Alt vedlikehold av batterier skal bare foretas av produsenten eller autoriserte kundeservicesteder.
3.2 Sikkerhetsanvisninger for hekksakser
- Hold alle kroppsdeler unna knivene. Ikke forsøk å fjerne det du har klippet mens knivene går, og du må heller ikke holde fast materiale som skal klippes. Knivene fortsetter å bevege seg etter at bryteren er slått av. Et øyeblikks uoppmerksomhet ved bruk av hekksaksen kan føre til alvorlige personskader.
- Hold hekksaksen i håndtaket når kniven står stille, og pass på at du ikke trykker på bryteren. Dersom du bærer hekksaksen korrekt, reduseres faren for at du slår den på ved forseelse og kutter deg på kniven.
Dra alltid dekslet over knivene ved transport eller oppbevaring av hekksaksen. Korrekt håndtering av hekksaksen reduserer faren for kuttskader på kniven. - Kontroller at alle brytere er slått av, og at støpselet er trukket ut når du fjerner fastkjørte greiner eller utfører vedlikehold på apparatet. Uventet start av hekksaksen ved fjerning av materialansamlinger kan føre til alvorlige personskader.
- Hold hekksaksen kun i de isolerte håndtaksflatene, da skjæreknivene kan møte skjulte strømledninger eller hekksaksens egen strømkabel. Hvis knivene kommer i kontakt med en spenningsførende ledning,
kan apparatdeler i metall bli satt under spenning og gi deg strømstøt.
- Hold strømkabler borte fra fareområdet. Ledninger kan være skjult i hekker og busker og kan kuttes av kniven.
Ikke bruk hekksaksen i dårlig vær, spesielt hvis det er fare for tordenvær. Dette reduserer risikoen for å bli truffet av lyn.
3.3 Sikkerhetsanvisninger for hekksakser med forlenget rekkevidde
Du reduserer risikoen for livsfarlig strømstøt ved å aldri bruke hekksaksen med forlenget rekkevidde i nærheten av elektriske ledninger. Å bruke eller berøre maskinen i nærheten av strømledninger kan føre til alvorlige personskader eller livsfarlig strømstøt.
Betjen hekksaksen med forlenget rekkevidde alltid med begge hender. Hold hekksaksen med forlenget rekkevidde i begge hender slik at du ikke mister kontrollen.
■ Bruk hjelm när du utfører arbeid med hekksaksen med forlenget rekkevidde over hodet. Bruddstykker som faller ned, kan före til alvorlige personskader.
3.4 Vibrasjonsbelastning
- Fare pga. vibrasjon
Den faktiske vibrasjonsemisjonsverdien ved bruk av apparatet kan avvike fra produsentens angitte verdi. Ta hensyn til følgende faktorer som kan påvirke denne før og under bruken:
■ Brukes apparatet forskriftsmessig?
- Kuttes eller bearbeides materialet på riktig måte?
Befinner apparatet seg i en god stand for bruk?
Er skjæreverktøyet riktig slipt, eller det riktige skjæreverktøyet montert?
Er håndtakene og ev. vibrasjonshåndtakene montert, og er disse godt festet til apparatet?
- Driver du apparatet kun med nødvendig motorturtall i henhold til arbeidet som utføres. Unngå maksimalt turtall for å redusere støy og vibrasjon.
På grunn av feil bruk og vedlikehold kan støy og vibrasjon på apparatet øke. Dette fører til helseskader. Slå apparatet i dette tilfellet straks av, og få det reparert av et autorisert serviceverksted.
Belastningsgraden pga. vibrasjon er avhen-gig av arbeidet som skal utføres eller bruken av apparatet. Slå det av, og legg inn tilsvarende arbeidspauser. Dermed reduseres vibrasjonsbelastningen over hele arbeidstiden vesentlig.
Lengre bruk av apparatet utsetter brukeren for vibrasjoner, og kan forårsake kretsløps-problemer ("hvite fingre"). For å redusere risikoen for dette bruk hansker og hold hendene varme. Hvis et symptom på "hvite fingre" oppdages, oppsøk lege umiddelbart. Til disse symptomene hører: følelsesløshet, tap av sensibilitet, kribling, kløe, smerte, tap av kraft, endring av farge eller tilstand på huden. Normalt rammer disse symptomene fingrene, hendene eller pulsen. Ved lave temperaturer øker faren.
■ Legg inn lengre pauser i løpet av arbeidsdagen, slik at du kan komme deg igjen etter støy og vibrasjon. Planlegg arbeidet slik at bruk av apparater som lager sterke vibrasjoner, fordeler over flere dager.
Hvis det fastslås ubehagelig følelse eller misfarging av hud under bruk av apparatet, avbryt straks arbeidet. Legg inn tilstrekkelige arbeidspauser. Uten tilstrekkelige arbeidspau-ser kan det oppstå et hånd-arm-vibrasjons-syndrom.
Minimer risikoen for å bli utsatt for vibrasjoner. Stell apparatet i henhold til anvisningene i bruksanvisningen.
Hvis apparatet brukes hyppig, kontakt forhandler for å anskaffe deg antivibrasjonstilbehør (f.eks. håndtak).
Unngå å arbeide med apparatet ved temperaturer under 10 °C. Sett opp en arbeidsplan slik at vibrasjonsbelastningen kan begrenses.
3.5 Støybelastning
En viss støybelastning fra dette apparatet er uunngåelig. Legg støyintensive arbeider til tillatte og bestemte tider for dette. Overhold hviletider, og begrens arbeidets varighet til det nødvendige. Bruk egnet hørselsvern til personlig beskyttelse og til beskyttelse i nærheten av personer.
3.6 Sikkerhetsinstruksjoner for batteri og lader
Fjern batteriene fra apparatet før du lader dem.
Ikke sett forskjellige typer oppladbare batterier eller nye og brukte batterier inn i apparatet.
Følg sikkerhetsanvisningene for batteri og lader i de separate bruksanvisningene.
Se:
■ Bruksanvisning 443130: batterier
■ Bruksanvisning 443131: ladere
⚠ ADVARSEL! Fare pga. elektromagnetisk felt. Dette elektroverktøyet genererer et elektromagnetisk felt under drift. Dette feltet kan under visse omstendigheter påvirke aktive eller passive medisinske implantater.
For å redusere faren for alvorlige eller dødelige skader, anbefaler vi at personer med medisinske implantater oppsøker legen sin og produsenten av det medisinske implantatet før elektroverktøyet brukes.
Vær oppmerksom på at brukeren er ansvarlig for ulykker og skader på andre personer eller deres eiendom.
Se etter skjulte gjenstander – f.eks. ledninger, nettinggjerder, strømledninger, hageredskaper, flasker – og fjern disse før beskjæring av hekker og busker.
Før du bruker hekksaksen, må du kontrollere at låseenhetene på bevegelige deler (som f.eks. forlenget skaft eller et svingelement) er låst.
- Beveg og transporter apparatet slik at personer og dyr ikke kan berøre skjærekniven. Skyv beskyttelsesdekselet over skjærekniven før transport.
- Hold ikke grener som skal kuttes, fast under arbeidet.
Slå av apparatet og vent til skjærekniven står stille før du fjerner innklemte grener.
Fjern batteriet fra apparatet, og skyv beskyttelsesdekselet over skjærekniven ved:
kontroll-, innstillings- og rengjøringsarbeider
Arbeide på skjærekniven
når du forlater maskinen
Transport
■ oppbevaring
■ vedlikeholds- og reparasjonsarbeider
Fare
4 MONTERING
⚠ ADVARSEL! Fare på grunn av ufullstendig montering! Å drive en ufullstendig montert maskin kan føre til alvorlige personskader.
■ Bruk maskinen kun när den er fullstendig montert!
- Batteriet skal først settes i maskinen när den er fullstendig montert!
- Innrett klippehodets stikkobling (02/1) og teleskopstangen (02/2) i forhold til hverandre slik at pilene står mot hverandre.
- Skru stikkoblingen og teleskopstangen helt inn i hverandre (02/a).
- Skyv festehylsen (02/3) helt inn over plugg-forbindelsen (02/b).
- Vri festehylsen i retning av den lukkede låsen (02/c).
Ta av klippehodet
- Vri festehylsen i retning av den åpne låsen.
- Dra av klippehodet.
5 IGANGSETTING
5.1 Lade batteriet
Hold deg innenfor temperaturområdet for lading, se tekniske data.
i MERK Følg den detaljerte informasjonen i de separate bruksanvisningene til batteriet og la-deren:
■ Bruksanvisning 443130: batterier
■ Bruksanvisning 443131: ladere
5.2 Sette inn og ta ut batteriet (03, 04)
ADVARSEL! Skadefare hos batteriet. Dersom batteriet forblir i maskinen etter bruk, kan dette føre til en skade på batteriet.
■ Like etter bruk trekkes batteriet ut av maskinen og lagres frostfritt.
- Sett inn batteriet i maskinen først like før arbeidet påbegynnes.
Sette inn batteriet (03)
- Skyv batteriet (03/1) inn i batteriholderen (03/2) på basisapparatet til det går i lås (03/a).
Ta ut batteriet (04)
- Hold inne utløserknappen (04/1) på batteriet (04/2).
- Ta ut batteriet (04/a).
6 BETJENING
⚠ ADVARSEL! Fare for personskader forårsaket av apparatdeler som løsner. Apparatdeler som løsner under drift, kan føre til alvorlige personskader.
- Kontroller før apparatet slås på om alle apparatdeler er fast påskrudd.
■ Fest skjæreverktøy slik at det ikke kan løsne under drift.
6.1 Sjekke batteriets ladenivå
Ladenivåindikatoren (01/6) sitter øverst på basisapparatet.
Det består av tre segmenter. Segmentene lyser eller blinker avhengig av ladetilstanden.
Segment Ladetilstand
3 segmenter lyser: Batteriet er fulladet.
2 segmenter lyser: Batteriet er 2/3 ladet.
1 segment lyser: Batteriet er 1/3 ladet.
1 segment blinker: Batteri er nesten tomt. Apparatet slås snart av.
6.2 Forlenge/forkorte teleskopstangen (05)
Teleskopstangen (05/2) kan justeres trinnløst. Dermed kan lengden tilpasses slik det er nødven-dig for arbeidet.
- Drei festehylsen (05/1) mot det åpne lässymbolet (05/a) til klemmingen løsner.
- Forskyv teleskopstangen til ønsket lengde er stilt inn (05/b).
- Drei fast festehylsen.
6.3 Svinge klippehode (06, 07)
Det svingbare klippehodet gjør det mulig med en komfortabel og trygg arbeidsposisjon.
⚠ ADVARSEL! Fare for kuttskader. Dersom det gripes inn i skjærekniven mens den fortsetter å gå, består det en fare for kuttskader.
Koble alltid apparatet av før du svinger klippehodet!
- Trykk på trykknappen (07/1) på begge sider av klippehodet.
- Sving klippehodet i ønsket posisjon (06/a).
- Slipp trykknappen. Klippehodet går i lås i den valgte posisjonen.
- Sett apparatet i arbeidsstilling (08).
- Trykk og hold utløserknappen (09/1) inne på basisapparatet.
- Trykk og hold på-av-bryteren (09/2).
- Slipp utløserknappen. Du trenger ikke å holde utløserknappen trykt etter at apparatet har startet. Utløserknappen skal bare hindre at apparatet starter utilsiktet.
Slå av redskapet
- Slipp på-/av-bryter.
- Trekk eventuelt ut batteriet for å hindre utilsiktet gjeninnkobling: se Kapittel 5.2 "Sette inn og ta ut batteriet (03, 04)", side 213.
7 ARBEIDSMÅTE OG ARBEIDSTEKNIKK (10)
⚠ ADVARSEL! ∅kt fare for fall. Det er økt fare for fall när arbeidet foretas fra en høyere posi-sjon (f.eks. fra stige).
Arbeid alltid med apparatet fra bakken, og sørg for at du står sikkert.
Følg sikkerhetsanvisningene.
Kutt hekken regelmessig, og bare til tillatte tider.
Bare skjær av tynne grener og friske skudd på hekkens overflate, ikke skjær for dypt ned i den.
- Klipp alltid først begge sidene av hekken og deretter klipper du den oppå. På den måten faller ikke det du har klippet ned på området som ikke er klippet ennå.
■ Hekker skal alltid klippes trapesformet. Dette hindrer at de nederste greinene blir nakne (10).
■ Fjern rester kun när motoren står.
Når du forlater/transporterer apparatet:
Slå av maskinen.
- Sett på beskyttelsesdekslet.
Ta ut batteriet.
■ Ta ut batteriet og kontroller apparatet for skader etter bruk.
⚠ ADVARSEL! Fare for kuttskader. Fare for kuttskader ved inngripen i skarpe og bevegelige apparatdeler samt i skjæreverktøyet.
Slå alltid av apparatet før vedlikeholds-, pleie- og rengjøringsarbeider. Ta ut batteriet.
■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider.
MERK Reparasjonsarbeid må kun utføres av serviceverksteder eller autoriserte fagbedrifter.
■ Ikke utsett apparatet for fukte.
Etter bruk skal kapslingen og skjærekniven rengjøres med en børste eller klut. Bruk ikke vann og/eller aggressive rengjørings- eller løsningsmidler – korrosjonsfare og skader på plastdeler.
- Etter bruk skal batteriet tas ut, og apparatet kontrolleres for skader.
■ Rengjør skjærekniven, og spray inn med rustbeskyttelsesolje.
■ Kontroller skjarekniven regelmessig. Kontakt produsentens servicepunkt ved:
■ Defekt skjærekniv
Sløv skjærekniv
For stor slitasje
■ Kontroller at alle skruer sitter godt.
- Kontroller elektriske kontakter på apparatet for korrosjon, ev. rengjør dem med en fin pensel og deretter spray inn med kontakt-spray.
9 FEILS∅KING
⚠ FORSIKTIG! Fare for personskader. Apparatdeler med skarpe kanter og bevegelige apparatdeler kan føre til skader.
■ Bruk alltid vernehansker ved vedlikeholds-, stelle- og rengjøringsarbeider!
i MERK Ved feil som ikke er oppført i denne tabellen, eller som du ikke selv kan utbedre, henvend deg til vår kundeservice.
| Feil Årsak Utbedring | ||
| Motor går ikke. Batteri er tomt. Lad opp batteri. | ||
| Batteriet mangler eller sitter ikke korrekt. | Sett inn batteriet korrekt. | |
| Strømforsyningen er brutt. 1. Ta ut batteriet.2. Rengjør stikkontaktene til appara-tet. | ||
| Motorvernbryteren har slått av motoren pga. overbelast-ning. | Vent til motorvernbryteren frikobler motoren igjen. | |
| Motoren går ikke jevnt. | ■ Apparatfeil■ Av/på-bryter defekt. | Oppsøk serviceverkstedet til produ-senten. |
| Skjærekniven går varm. Røykutvikling. | Det er ikke olje på skjærekni-ven. | 1. Slå av apparatet og fjern batteriet.2. Rengjør skjærekniven, og smør med olje.3. Sett inn batteriet igjen. |
| ■ Skjærekniven er sløv.■ Hakk i skjærekniven. | Oppsøk serviceverkstedet til produ-senten. | |
| Grener kuttes urent. Gre-ner klemmes ofte fast i skjærekniven. | Skjærekniven er sløv. Oppsøk | serviceverkstedet til produ-senten. |
| Glidespillet til skjærekniven er for stort. | Oppsøk serviceverkstedet til produ-senten. | |
| Motoren går, men kniven beveger seg ikke. | Apparatfeil Oppsøk serviceverkstedet til produ-senten. | |
| Apparatet vibrerer unor-malt. | Apparatfeil Oppsøk serviceverkstedet til produ-senten. | |
| Batteriets driftstid reduse-res betydelig. | Batteriets levetid er utløpt. Bytt batteri. Bruk kun originaltilbehør fra produsenten. | |
| Batteriet kan ikke lades opp. | Batterikontaktene er tilsmus-set. | Oppsøk serviceverkstedet til produ-senten. |
| Defekt batteri eller lader. Bestill reservedeler. Oppsøk service-verkstedet til produsenten. | ||
| Batteriet er for varmt. La batteriet bli kaldt. | ||
10 TRANSPORT
Utfør følgende tiltak før transport:
- Slå av maskinen.
- Ta ut batteriet fra apparatet.
- Pakk batteriet forskriftsmessig (se nedenfor).
Batteri "B125 Li" (art.nr. 113896)
i MERK Den nominelle effekten til batteriet er mer enn 100 Wh! Følg derfor de etterfølgende transportmerknadene!
Det medfølgende li-ion-batteriet er underlagt forskriftene til transport av farlig gods, kan dog transporteres under forenklede betingelser:
Batteriet kan transporteres av den private brukeren på veien uten ytterligere krav när det er riktig pakket inn i originalpakningen og transporten er i privat øyemed.
Kommersielle brukere som utfører transporten i sammenheng med hovedbeskjeftigelsen (f.eks. leveranser av og til byggeplasser og demonstrasjoner), kan også gjøre denne forenklingen gjeldende.
I begge tilfellene må tiltak treffes for å forhindre frigjøring av innholdet. I andre tilfeller skal forskriftene til transport av farlig gods overholdes strengt! Ved manglende overholdelse kan senderen og transportøren stå overfor betydelige straffer.
Flere merknader om transport og forsendelse
- Transporter eller send litium-ion-batterier bare i uskadd tilstand!
■ Bruk utelukkende den originale esken til transport av batteriet, eventuelt en egnet eske for farefullt gods (ikke påkrevd hos batterier med mindre enn 100 Wh nominell energi).
■ Lim over åpne batterikontakter for å hindre en kortslutning.
Sikre batteriet mot å skli på innsiden av forpakningen, for slik å hindre at batteriet skades.
Sørg for riktig merking og dokumentasjon av sendingen ved transport eller forsendelse (f.eks. med budservice eller spedisjon).
Vi anbefaler deg å bruke en fagmann på farefullt gods til klargjøring av forsendelsen. Følg også eventuelle mer detaljerte, nasjonale forskrifter.
11 OPPBEVARING
11.1 Lagring av maskinen
Etter bruk skal apparatet og tilbehørsdelene rengjøres grundig, og – hvis montert – sett på alle beskyttelsesdekslene igjen.
Lagre apparatet på et tørt, låsbart og frostfritt sted.
■ Apparatet skal oppbevares utenfor rekkevidden av barn og uvedkommende personer.
Gjennomfør følgende arbeider før driftspauser som varer lenger enn 30 dager:
■ Rengjør skjærekniven, og spray inn med rustbeskyttelsesolje.
■ Rengjør apparatet grundig og oppbevar det i et tørt rom.
11.2 Oppbevaring av batteri og lader
i MERK Følg den detaljerte informasjonen i de separate bruksanvisningene til batteri og la- der.
12 AVFALLSHÄNDTERING
- Elektro- og elektronikkapparater hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering.
Gamle batterier eller batteripakker som ikke er montert fast på det gamle apparatet, må tas av før overlevering. Avfallshåndteringen av disse reguleres av batteridirektivet.
Eiere eller brukere av elektro- og elektronikk-apparater er forpliktet av lov til retur etter avsluttet bruk av apparatene.
Sluttbrukeren bærer egenansvar for sletting av personopplysninger på det gamle apparatet som deponeres.
■ offentlige avfallshåndterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
butikker for elektroapparater (fysiske og virtuelle) såfremt butikken er forpliktet til retur eller tilbyr dette frivillig.
Dette gjelder bare for apparater som er installert og solgt i EU-landene og som underligger kravene i EU-direktivet 2012/19/EU. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av elektro- og elektronikkapparater gjelde.
Merknad om batteridirektivet
Gamle batterier og batteripakker hører ikke til i husholdningsavfallet, men skal tilføres atskilt for avfallshåndtering eller deponering!
For sikkert henting av batterier og batteripakker fra elektromaskiner, og for informasjon om deres type eller kjemiske system, følg de videre angivelsene i betjenings- og monteringsanvisningen.
Eiere eller brukere av batterier og batteripakker er forpliktet av lov til retur etter avsluttet bruk av apparatene. Returen begrenser seg til innlevering av mengder som er vanlige i en husholdning.
Gamle batterier kan inneholde skadestoffer eller tungmetaller som kan skade miljøet og føre til helseskader. En vurdering av de gamle batteriene og bruken av resursene som de inneholder, bidrar til å beskytte disse to viktige områdene.
Symbolet med søppelspann med strek over betyr at batterier og batteripakker ikke kan kastes i husholdningsavfallet.
Hvis tegnene Hg, Cd eller Pb i tillegg finnes under søppelspannet, står dette for følgende:
Hg: Batteriet inneholder mer enn 0,0005 % kvikksølv
Cd: Batteriet inneholder mer enn 0,002 % kadmium
■ Pb: Batteriet inneholder mer enn 0,004 % bly
Batteripakker og batterier kan leveres gratis inn på følgende steder.
■ offentlige avfallshåndterings- eller innsamlingssteder (f.eks. kommunale renovasjonsstasjoner)
■ butikker som fører batterier og batteripakker
■ felles returforetak for retur av gamle apparater-batterier
■ produsentens returnottak (hvis denne ikke er en del av det felles retursystemet)
Dette gjelder bare for batteripakker og batterier som er solgt i EU-landene og som underligger kravene i EU-direktivet 2006/66/EF. I landene utenfor Den europeiske union kan avvikende bestemmelser for avfallsbehandling av batteripakker og batterier gjelde.
13 TEKNISKE DATA
Tekniske data: Se tabellen med tekniske data i begynnelsen av denne bruksanvisningen.
* Merknader om vibrasjons- og støyverdier:
De angitte vibrasjons- og støyverdiene er målt etter en standardisert testmetode og kan brukes til å sammenligne et elektroverktøy med et annet.
De angitte vibrasjons- og støyverdiene kan også brukes til en innledende vurdering av belastningen (vibrasjonsbelastningsgrad).
Vibrasjons- og støyverdiene kan skille seg fra den angitte verdien under den faktiske bru- ken av elektroverktøyet avhengig av hvordan elektroverktøyet brukes.
Overhold sikkerhetstiltakene fra sikkerhetskapitlet. Forsøk å holde belastning fra vibrasjoner så lav som mulig. Eksempler på tiltak for å redusere vibrasjonsbelastningen er bruk av hansker ved bruk av verktøyet og begrenset arbeidstid. Her må alle deler av driftssyklusen tas med i beregningen (f.eks. tidspunkter da elektroverktøyet er slått av og tidspunkter da det er slått på, men går uten belastning).
14 KUNDESERVICE/SERVICE
Ved spørsmål om garanti, reparasjon eller reservedeler henvend deg til det nærmeste AL-KO-serviceverkstedet. Dette finner du på Internett på følgende adresse:
Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelsesfristen for mangelskrav ved at vi velger å foreta en reparasjon eller levere et nytt produkt. Foreldelsesfristen fastlegges ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.
Vår garanti gjelder kun ved:
■ overholdelse av bruksanvisningen
Sakkyndig behandling
■ Bruk av originale reservedeler
Garantien gjelder ikke ved:
■ Egenutførte reparasjonsforsøk
■ Egenutførte tekniske endringer
Ikke tiltenkt bruk
Lakkskader som skyldes normal slitasje
■ Slitasjedeler som på reservedelskortet er merket med xxxxxx (x) ramme
Garantitiden begynner å løpe med kjøpet til den første sluttbrukeren. Fakturadatoen er utslagsgivende. Ved garantikrav henvender du deg til din forhandler eller til nærmeste autoriserte kundeservice med denne garantierklæringen og den originale kvitteringen. De lovbestemte mangelfordringene fra kjøper overfor selger forblir uberørt gjennom denne erklæringen.
