Varumärke	AL-KO
Modell	HTA 1845
Produkttyp	Trådlös teleskopisk häcksax
Användning	Hushåll (amatörträdgårdsskötsel)
Drift	Litiumjonbatteri 18 V (ingår ej)
Bladlängd	45 cm
Vikt (utan batteri)	4,2 kg
Teleskopskaftets längd	Justerbar från 1,5 m till 2,6 m
Klipphuvudets riktning	Vridbar (flera lägen)
Kompatibel batterityp	AL-KO B125 Li-batterier (artikel nr 113896) och andra serier
Kompatibel laddare	AL-KO-laddare serie 443131
Batteriladdningsindikator	Ja (3 LED-segment)
Överbelastningsskydd	Ja (automatisk motorstopp)
Upplåsningsknapp	Ja (förhindrar oavsiktlig start)
Bladskydd	Ingår
Ljudnivå (LWA)	95 dB(A)
Vibrationsnivå (hand-arm)	2,5 m/s²
Löpande underhåll	Rengör och olja bladet regelbundet
Förvaring	Torr plats, frostfritt
Reservdelar tillgängliga	Blad, batteri, laddare, skyddshuv

Vanliga frågor - HTA 1845 AL-KO

Hur laddar man batteriet till häcksaxen AL-KO HTA 1845?

Använd endast en rekommenderad AL-KO-laddare (serie 443131). Sätt i batteriet i laddaren och anslut den. Omgivningstemperaturen bör vara mellan 5°C och 40°C. Se batteriets separat bruksanvisning för mer information.

Hur förlänger eller förkortar man teleskopskaftet?

Skruva loss justeringshylsan i riktning mot öppet lås tills låsningen släpper. Dra eller tryck skaftet till önskad längd, skruva sedan fast hylsan ordentligt.

Hur roterar man klipphuvudet?

Stäng av apparaten och ta bort batteriet. Tryck in knappen som sitter på båda sidor av klipphuvudet, rotera huvudet till önskad position, släpp sedan knappen för att låsa det.

Vad göra om bladet blir onormalt varmt?

Stanna omedelbart apparaten och ta bort batteriet. Rengör bladet med en borste, smörj det med rostskyddsolja. Om problemet kvarstår, kontakta kundservice.

Hur rengör man häcksaxen AL-KO HTA 1845?

Före rengöring, stäng av apparaten och ta bort batteriet. Rengör höljet och bladet med en borste eller torr trasa. Använd aldrig vatten eller aggressiva medel. Olja in bladet efter varje användning.

Kan jag använda ett batteri av annat märke med denna apparat?

Nej, använd endast rekommenderade AL-KO-batterier (t.ex. B125 Li). Användning av andra batterier kan skada apparaten och utgöra en säkerhetsrisk.

Vilken maximal höjd kan jag nå med teleskopskaftet?

Teleskopskaftet kan justeras till en total längd på cirka 2,6 meter, vilket gör det möjligt att nå häckar upp till cirka 3 meters höjd från marken.

Hur byter man ut klippbladet?

Byte av bladet bör utföras av en professionell eller auktoriserad serviceverkstad. Försök inte byta det själv utan lämpliga verktyg och instruktioner.

Vad göra om bladet fastnar under användning?

Släpp på/av-knappen för att stanna motorn, ta bort batteriet, ta sedan bort hindret (gren etc.) manuellt. Vänta cirka 5 sekunder innan du sätter i batteriet igen och startar om.

Hur transporterar man häcksaxen säkert?

Stäng av apparaten, ta bort batteriet och sätt skyddskåpan över bladet. Transportera den i handtaget och se till att inte aktivera strömbrytaren. För batteriet, packa det i originalkartongen och isolera kontakterna med tejp.

BRUKSANVISNING HTA 1845 AL-KO

2.6 Leveringsomvang.... 37

⚠ ADVARSEL! Fare for snitsår. Fare for snitsår, när der gribes ind i kniven.

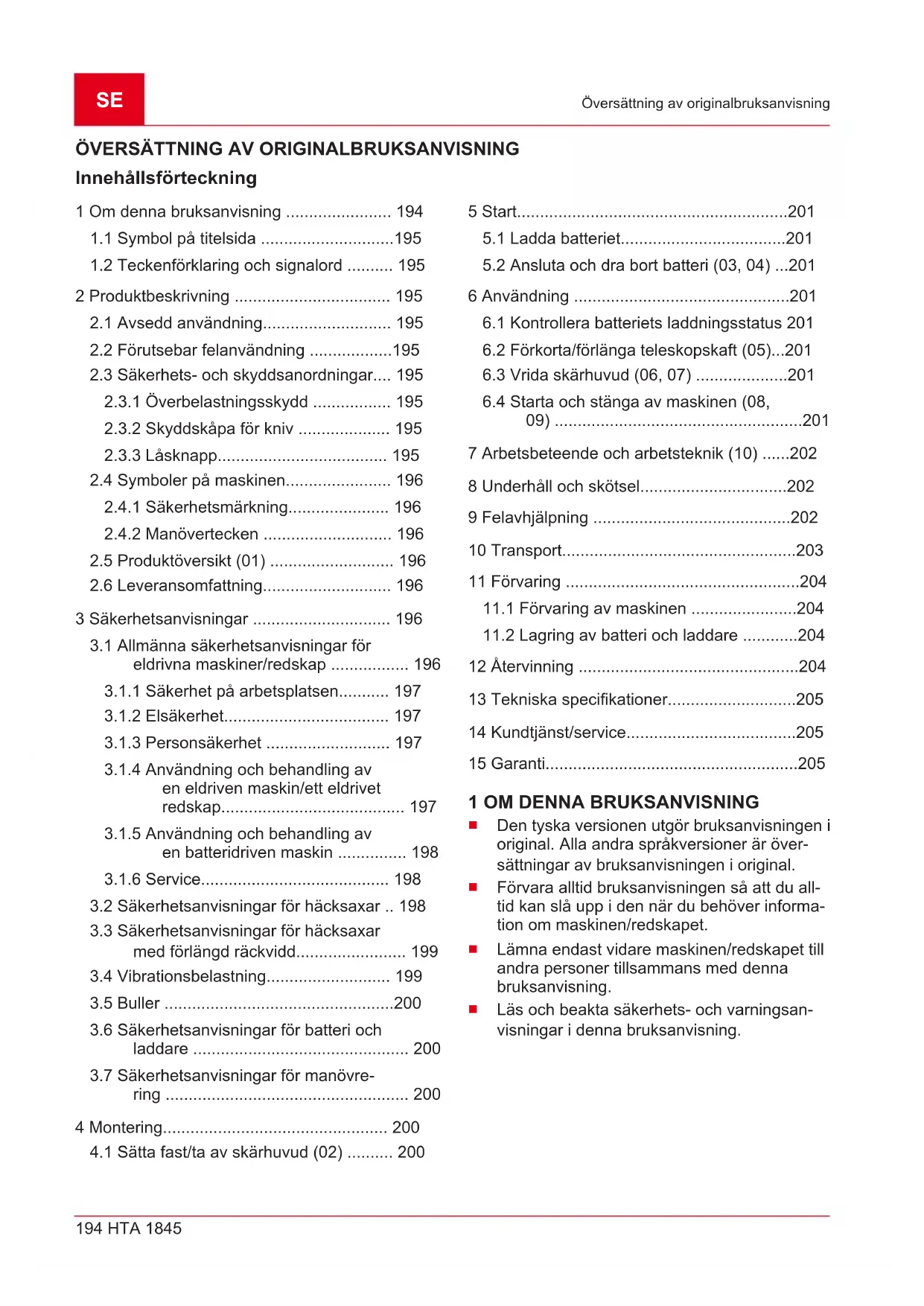

Innehållsförteckning

1 Om denna bruksanvisning 194

1.1 Symbol på titelsida ....195
1.2 Teckenförklaring och signalord ...... 195

2 Produktbeskrivning 195

2.1 Avsedd användning.... 195
2.2 Förutsebar felanvändning .....195
2.3 Säkerhets- och skyddsanordningar.... 195

2.3.1 Överbelastningsskydd 195
2.3.2 Skyddskåpa för kniv 195
2.3.3 Låsknapp.... 195

2.4 Symboler på maskinen.... 196

2.4.1 Säkerhetsmärkning.... 196
2.4.2 Manövertecken 196

2.5 Produktöversikt (01) 196
2.6 Leveransomfattning.... 196

3.1 Allmänna säkerhetsanvisningar för eldrivna maskiner/redskap 196

3.1.1 Säkerhet på arbetsplatsen...... 197
3.1.2 Elsäkerhet.... 197
3.1.3 Personsäkerhet 197
3.1.4 Användning och behandling av en eldriven maskin/ett eldrivet redskap.... 197
3.1.5 Användning och behandling av en batteridriven maskin 198
3.1.6 Service.... 198

3.2 Säkerhetsanvisningar för häcksaxar .. 198

3.3 Säkerhetsanvisningar för häcksaxar med förlängd räckvidd.... 199
3.4 Vibrationsbelastning.... 199
3.5 Buller 200
3.6 Säkerhetsanvisningar för batteri och laddare 200
3.7 Säkerhetsanvisningar för manövre- ring 200

4 Montering.... 200

4.1 Sätta fast/ta av skärhuvud (02) ...... 200

5 Start....201

5.1 Ladda batteriet....201
5.2 Ansluta och dra bort batteri (03, 04) ...201

6 Användning ......201

6.1 Kontrollera batteriets laddningsstatus 201
6.2 Förkorta/förlänga teleskopskaft (05)...201
6.3 Vrida skärhuvud (06, 07) ......201
6.4 Starta och stänga av maskinen (08, 09)....201

7 Arbetsbeteende och arbetsteknik (10) .....202
8 Underhåll och skötsel....202
9 Felavhjälpning ......202
10 Transport....203
11 Förvaring ......204

11.1 Förvaring av maskinen ....204
11.2 Lagring av batteri och laddare ......204

12 Återvinning ....204
13 Tekniska specifikationer....205
14 Kundtjänst/service....205
15 Garanti....205

1 OM DENNA BRUKSANVISNING

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Förvara alltid bruksanvisningen så att du all-tid kan slå upp i den när du behöver informa-tion om maskinen/redskapet.
Lämna endast vidare maskinen/redskapet till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Symbol på titelsida

Symbol Betydelse

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Bruksanvisning

Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfallshantering i denna instruktionsbok!

1.2 Teckenförklaring och signalord

⚠️ FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠️ WARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.

⚠ OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.

OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador.

i ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande.

2 PRODUKTBESKRIVNING

Denna bruksanvisning beskriver en handhållen batteridriven stånghäcksax med höjdinställbart teleskopskaft och vridhuvud.

Maskinen får endast användas tillsammans angivet litiumjon-batteri och laddare enligt Tekniska data. För mer information om batterier och laddare, se separat anvisning:

■ Bruksanvisning 443130: Batterier
■ Bruksanvisning 443131: Laddare

OBS! Risk för skador på maskin och batteri.

Om maskinen drivs med ett olämpligt batteri finns det risk för att maskinen eller batteriet skadas.

Använd endast maskinen med föreskrivet batteri.

2.1 Avsedd användning

Maskinen är avsedd för borttagning av smala kvistar från marken samt nya skott från häckar och buskar. Användaren måste stå stadigt på marken under arbetet.

Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Använd inte maskinen i områden med explosionsrisk.
■ Använd inte maskinen vid regn.
■ Använd inte maskinen på våta häckar eller buskar.

Maskinen är inte konstruerad för yrkesmässig användning, t.ex. i allmänna parker, sportanläggningar eller jord- och skogsbruk.

2.3 Säkerhets- och skyddsanordningar

⚠️ WARNING! Risk för personskador. Defekta eller funktionslösa säkerhets- och skyddsanordningar kan medföra allvarliga personskador.

■ Reparera defekta säkerhets- och skyddsanordningar omedelbart.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

2.3.1 Överbelastningsskydd

Vid alltför tjockt klippt material eller om ett hårt föremål föreligger kommer kniven att blockeras var efter motorn stängs av automatiskt.

1. Stäng av maskinen och ta ur batteriet. Varning! Ta bort batteriet före allt arbete på maskinens kniv.
2. Lossa blockeringen.
3. Vänta ungefär 5 sekunder.
4. Sätt in batteriet igen och starta maskinen.

2.3.2 Skyddskåpa för kniv

Till förebyggande av kroppsskador och skador på egendom måste skyddskåpan monteras på kniven före varje transport och förvaring av maskinen.

2.3.3 Låsknapp

Låsknappen friger strömbrytaren. Därmed förhindras oavsiktlig start av maskinen genom att strömbrytaren trycks av misstag.

2.4 Symboler på maskinen

2.4.1 Säkerhetsmärkning

Symbol Innebörd

Var särskilt försiktig vid hantering! Läs igenom bruksanvisningen före användning!

Använd skyddshjälm, hörselskydd och skyddsglasögon!

Greppa inte in i klippknivarna!

Utsätt inte maskinen för regn!

Skada inga strömförande ledningar. Risk för elstötar!

Håll ett avständ på minst 10 m till strömförande ledningar!

Ta bort batteriet innan inställnings-, rengöring-, eller underhållsarbeten utförs.

2.4.2 Manövertecken

Symbol Innebörd

Dra åt/lossa teleskopskaft.

2.5 Produktöversikt (01)

Produktöversikten (01) ger en överblick över ma- skinen.

Nr. Komponent

1 Basredskap
2	■ Undre handtag
3	■ Övre handtag
4	■ Låshylsa
5	■ Batteri*
6	■ Laddningsindikering
7	■ Låsknapp
8	■ Strömbrytare
9	■ Teleskopskaft
10 Skärhuvud med vred
11 Laddare*
12 Skyddskåpa för klippkniv
13 Bruksanvisning

**Medföljer ej, men kan beställas under följande artikelnummer: Se Tekniska data.

2.6 Leveransomfattning

i ANMÄRKNING Batteriet och batteriladdaren ingår inte i leveransomfattningen, utan måste beställas extra.

Kontrollera efter uppackningen att alla komponenter finns med.

Nr. Komponent

1 Basredskap

2 Skärhuvud med vred

3 Skyddskåpa för klippkniv

4 Bruksanvisning

3 SÄKERHETSANVISNINGAR

3.1 Allmänna säkerhetsanvisningar för eldrivna maskiner/redskap

⚠️ WARNING! Läs igenom alla säkerhetsanvisningar, anvisningar, bilder och tekniska data som gäller för denna maskin/detta redskap. Risk för elstötar, brand och/eller allvarliga personskador föreligger om säkerhetsanvisningar och annan information inte beaktas.

Förvara säkerhetsanvisningar och information på ett säkert ställe för framtida bruk.

Begreppet "maskin" som används i säkerhetsanvisningarna avser eldrivna maskiner (med elkabel) och batteridrivna maskiner (utan elkabel).

3.1.1 Säkerhet på arbetsplatsen

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbetsområdet är ostädat eller dåligt belyst.
Arbeta inte med maskinen/redskapet i explosionsfarlig miljö där brandfarliga vätskor, gaser eller ångor finns. Maskiner/redskap genererar gnistor som kan antända damm eller ångor.
Håll barn och andra personer på avständ från maskinen/redskapet när den/det används. Du kan förlora kontrollen över maskinen/redskapet om du blir distraherad.

3.1.2 Elsäkerhet

■ Maskinens/redskapets kontakt måste passa i eluttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakter tillsammans med jordade maskiner/redskap. Oförändrade kontakter och passande eluttag minskar risken för elstöt.
■ Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.
Utsätt inte maskinen/redskapet för regn och väta. Risken för elstötar ökar om vatten tränger in i en maskin/ett redskap.
Använd inte elkabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp maskinen/redskapet. Dra inte heller i själva kabeln när du drar ur kontakten. Håll elkabeln på avständ från hetta, olja, vassa kanter och rörliga delar. Risken för elstötar ökar med skadade eller tilltrasslade elkablar.
Använd endast förlängningskablar, avsedda för utomhusbruk vid arbete utomhus. Risken för elstötar minskar med förlängningskablar, avsedda för utomhusbruk.
Använd en jordfelsbrytare om användning i fuktig miljö inte går att undvika. Jordfelsbrytare minskar risken för elstötar.

- Var uppmärksam, vaksam och använd sunt förnuft vid arbete med en maskin/ett redskap. Använd inte en maskin/ett redskap när du är trött eller är påverkad av droger, alkohol eller läkemedel. Ett ögon-

blick av ouppmärksamhet kan leda till allvarliga personskador när du använder en maskin/ett redskap.

Använd personlig skyddsutrustning och använd alltid skyddsglasögon. Personlig skyddsutrustning, t.ex. andningsskydd, halksäkra säkerhetsskor, skyddshjälm eller hör-selskydd skall alltid, beroende på typ av ma-skin/redskap och arbetssituationen och för att minska risken för skador.
- Undvik oavsiktlig start. Försäkra dig om att maskinen/redskapet är avstängd innan du ansluter den/det till strömförsörjningen och/eller batteriet eller lyfter och bär den/det. Risk för olyckor föreligger om du håller fingret på strömbrytaren när du bär maskinen/redskapet eller om den/det är startad när den ansluts till strömförsörjningen.
■ Ta bort inställningsverktyg och skruvnycklar innan maskinen/redskapet startas. Ett verktyg eller en nyckel som sitter i en roterande maskindel/redskapsdel kan leda till personskador.
■ Undvik att arbeta i onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. Därmed har du bättre kontroll över maskinen/redskapet i oväntade situationer.
Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna.
- Om dammuppsugnings- och andra uppsamlingsanordningar kan monteras, skall dessa anslutas och användas på föreskrivet sätt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.
Invagga dig inte i falsk säkerhet. Missakta inte gällande säkerhetsregler för maskinen/redskapet även om du efter längre tids användning känner till hur den/det skall användas. Oaktsamt agerande kan inom bråkdelar av en sekund leda till allvarliga personskador.

3.1.4 Användning och behandling av en eldriven maskin/ett eldrivet redskap

- Överbelasta inte maskinen/redskapet. Använd en maskin/ett redskap som är avsedd för det arbete du utför. Du arbetar bättre och säkrare med en passande maskin/

ett passande redskap inom det angivna arbetsområdet.

Använd inte maskiner/redskap med defekta strömbrytare. En maskin/ett redskap som inte längre kan startas eller stängas av är farligt och måste repareras.
Dra ut kontakten ur eluttaget och/eller ta ut batteriet innan du gör inställningar, byter insatsverktygsdelar eller lägger undan maskinen/redskapet. Dessa försiktighetsåtgärder förhindrar att maskinen/redskapet startar oavsiktligt.
Förvara oanvända maskiner/redskap utom räckhåll för barn. Låt inte personer utan kunskaper eller inte har läst dessa anvisningar använda maskinen/redskapet. Maskiner/redskap är farliga om de används av oerfarna personer.
- Var noga med underhållet av maskiner/redskap och insatsverktyg. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera även att inga andra delar är skadade och påverkar maskinens/redskapets funktion. Lämna in maskinen/redskapet för reparation av skadade delar innan den/det används. Många olyckor or-sakas av dåligt underhållna maskiner/red-skap.
Se till att skär/klippverktyg är vassa och rena. Ordentligt skötta skär/klippverktyg med vassa kanter fastnar inte lika lätt och är lätt- are att manövrera.
Använd maskin/redskap, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Farliga situationer kan uppstå om maskinen/redskap används till andra syften än avsedd användning.
Håll handtagen torra, rena och fria från olja och fett. Maskinen/redskapet kan inte hållas under kontroll i oförutsedda situationer om handtagen är halkiga.

3.1.5 Användning och behandling av en batteridriven maskin

Ladda endast batterierna i laddare, rekommenderad av tillverkaren. Brandrisk föreligger om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.
Använd endast batterier, avsedda för ma- skinen. Risk för personskador och brandrisk föreligger om andra batterier används.

Förvara oanvända batterier används på tillräckligt avständ från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.
Vätska kan läcka ut ur batteriet vid felaktig användning. Undvik kontakt. Skölj med vatten vid eventuell kontakt. Uppsök läkare om vätskan har kommit in i ögonen. Läckande batterivätska kan leda till hudirritationer eller brännskador.
Använd inga skadade eller förändrade batterier. Skadade eller förändrade batterier kan bete sig på oväntat sätt och orsaka brand, explosion eller risk för personskador.
Utsätt inte batteriet för eld eller höga temperaturer. Eld eller temperaturer över 130°C kan orsaka explosioner.
Följ alla anvisningar för laddning. Ladda aldrig batteriet eller den batteridrivna maskinen utanför angivet temperaturområde i bruksanvisningen. En felaktig laddning eller laddning utanför tillåtet temperaturområde kan förstöra batteriet och öka brandrisken.

3.1.6 Service

Låt endast behörig personal reparera maskinen och endast använda originalreservdelar. Det säkerställer maskinens säkerhet.
■ Underhåll aldrig skadade batterier. Batterierna får endast underhållas av tillverkaren eller behörig kundtjänst.

3.2 Säkerhetsanvisningar för häcksaxar

Håll alla kroppsdelar på avstånd från knivarna. Försök inte att ta bort klippt material när knivarna roterar eller att hålla fast i material som skall klippas. Knivarna fortsätter att rotera när strömbrytaren är från-kopplad. Ett ögonblick av ouppmärksamhet under användning kan leda till allvarliga personskador.
Bär alltid häcksaxen i handtaget vid stillastående knivar och se till att inte trycka på strömbrytaren. Korrekt hantering av häcksaxen minskar risken för oavsiktlig drift och därmed att knivarna förorsakar personskador.
Sätt alltid på skyddet över knivarna när häcksaxen skall transporteras eller förva-

ras. Sakkunnig hantering av häcksaxen minskar risken för personskador av kniven.

• Kontrollera att alla brytare är frånkopplade och elkontakten utdragen innan inklämt klippt material tas bort eller maskinen underhålls. Oväntad start av häcksaxen när inklämt material tas bort kan medföra allvarliga personskador.
  Håll alltid fast häcksaxen i de isolerade handtagen eftersom det finns risk för att klippknivarna kommer i kontakt med dolda elledningar eller den egna elkabeln.

Om knivarna kommer i kontakt med en strömförande ledning kan metallkomponenter bli strömförande och förorsaka elstötar.

Håll alla elledningar borta från arbetsområdet. Ledningar kan vara dolda i häckar och buskar och kapas av kniven av misstag.
Använd inte häcksaxen i dåligt väder, speciellt inte vid risk för åska. Det minskar risken att träffas av en blixt.

3.3 Säkerhetsanvisningar för häcksaxar med förlängd räckvidd

Minska risken för elstötar med dödlig utgång genom att aldrig använda häcksaxen med förlängd räckvidd i närheten av elledningar. Kontakt med eller användning i närheten av elledningar kan medföra allvarliga personskador eller elstötar med dödlig utgång.
■ Hantera alltid häcksaxen med förlängd räckvidd med båda händerna. Håll häcksaxen med förlängd räckvidd med båda händerna för att inte förlora kontrollen.
Använd alltid skyddshjälm vid arbeten på hög höjd med hacksaxen med förlängd räckvidd. Nedfallande material kan medföra allvarliga personskador.

3.4 Vibrationsbelastning

Fara p.g.a. vibration

Det faktiska vibrationsemissionsvärdet när redskapet används kan avvika från tillverka-rens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:

Används maskinen för avsett ändamål?
Skärs eller bearbetas materialet på rätt sätt?
- Är maskinen i gott skick?
- Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?

- Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?

Använd endast redskapet med det motorvarvtal som rekommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.
Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av redskapet och lämna in den till en auktoriserad serviceverkstad för reparation.
Belastningen av vibration är beroende av arbetsuppgifterna och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.
Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, s k "vita fingrar". Till förebyggande av sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslölöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.
Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av redskapet som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.
- Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta arbetet med redskapet. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.
Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen.
- Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).
■ Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.

3.5 Buller

Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera pilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i närheten bär hörselskydd.

3.6 Säkerhetsanvisningar för batteri och laddare

Ta bort batterierna ur maskinen innan laddning.
Lägg inte in olika batterityper i maskinen eller blanda nya och förbrukade batterier.
Lägg in batterier i maskinen med korrekt pol- riktning.
■ Ta ur batterierna om maskinen skall förvaras under längre tid.
Kortslut inte maskinens anslutningskontakter eller batterier.

Bruksanvisningar

Beakta säkerhetsanvisningarna för batteri och laddare i de separata bruksanvisningarna.

Se:

■ Bruksanvisning 443130: Batterier
■ Bruksanvisning 443131: Laddare

3.7 Säkerhetsanvisningar för manövrering

⚠️ WARNING! Risk för elektromagnetiskt

fält. Elverktyget genererar ett elektromagnetiskt fält under drift. Detta fält kan i vissa situationer påverka aktiva och passiva medicinska implantat.

För att undvika allvarliga eller dödliga skador rekommenderar vi att personer med medicinska implantat tar kontakt med sin läkare och tillverkaren av implantatet innan elverktyget används.

- Observera att användaren är ansvarig för olyckor eller skador som kan ske med andra människor eller deras egendom.

Använd endast maskinen för avsett ändamål. Annan användning kan leda till såväl person-skador som skador på föremål.

- Starta endast maskinen om ingen annan finns inom arbetsområdet, vare sig djur eller människa.

Se till att upprätthålla ett säkerhetsavständ och stäng av maskinen när människor eller djur kommer i dess närhet.

Genomsök före arbetet den häck eller buskar som beskäras efter dolda föremål, exempel-

vis trådar, trådstängsel, trädgårdsredskap och flaskor och avlägsna dessa.

Håll i häcksaxen med båda händerna om det finns två handtag.

Stå stadigt på marken, ställ dig inte på en stege eller ostadigt underlag.

Säkerställ att låsanordningar för rörliga komponenter (t.ex. ett förlängt skaft eller svängdel) är ordentligt låsta innan häcksaxen används.

■ Hantera och transportera maskinen på ett sådant sätt att människor och djur aldrig kommer i kontakt med kniven. Sätt alltid på skyddskåpan på kniven före varje transport.

Håll inte i material som ska skäras bort under arbetet.

Stäng av maskinen och vänta till kniven stannat innan du tar bort kvistar som fastnat.

■ Ta alltid ur batteriet ur maskinen och sätt skyddskåpan på kniven:

■ Kontroller, inställning och rengöring
■ Före arbeten på kniven
Innan maskinen lämnas utan tillsyn
Transport
Före förvaring
Före underhåll och reparationer
Vid fara

4 MONTERING

⚠️ WARNING! Risker till följd av ofullständig montering! Drift av ofullständigt monterad redskap kan leda till allvarliga personskador.

■ Använd enbart redskapet när det är komplett monterat!
Sätt först i batteriet när redskapet i övrigt är färdigmonterat!

4.1 Sätta fast/ta av skärhuvud (02)

Sätta fast skärhuvud

1. Rikta skärhuvudets stickkoppling (02/1) och teleskopskaftet (02/2) mot varandra så att pilarna står mitt emot varandra.
2. Skjut ihop stickkopplingen och teleskopskaftet till anslag (02/a).
3. Skjut låshylsan (02/3) över stickkopplingen (02/b) till anslag.
4. Vrid låshylsan mot det stängda låset (02/c).

Ta av skärhuvud

1. Vrid låshylsan mot det öppna låset.
2. Dra av skärhuvudet.

5 START

5.1 Ladda batteriet

Beakta temperaturen för laddning av batteri, se Tekniska data.

i ANMÄRKNING Se detaljerade information i de separata bruksanvisningarna för batteri och laddare:

■ Bruksanvisning 443130: Batterier
■ Bruksanvisning 443131: Laddare

5.2 Ansluta och dra bort batteri (03, 04)

OBS! Fara kan föreligga för skador på batteriet. Om batteriet blir kvar i redskapet efter användningen kan det uppkomma skador på batteriet.

Ta direkt ut batteriet ur redskapet efter avslutad användning och placera det i frostsäker förvaring.
Sätt först tillbaka batteriet omedelbart före nästa användning av redskapet.

Ansluta batteri (03)

1. Skjut in batteriet (03/1) i batterifacket (03/2) på basredskapet tills det klickar på plats (03/a).

Dra bort batteri (04)

1. Tryck låsknappen (04/1) på batteriet (04/2) och håll den intryckt.
2. Dra bort batteriet (04/a).

6 ANVÄNDNING

⚠️ WARNING! Risk för personskador av komponenter som lossnar. Komponenter på maskinen som lossnar under arbetet kan orsaka allvarliga personskador.

• Kontrollera innan maskinen slås på att alla maskinkomponenter har skruvats fast.
  ■ Montera skärverktygen så att de inte kan lossna under arbetet.

6.1 Kontrollera batteriets laddningsstatus

Laddningsindikeringen (01/6) sitter uppe på basredskapet.

Det består av tre segment. Segmenten lyser eller blinkar beroende på laddningsstatus.

Segment Laddningsstatus

3 segment lyser: Batteriet är fulladdat.

Segment Laddningsstatus

2 segment lyser: Batteriet är laddat till 2/3.

1 segment lyser: Batteriet är laddat till 1/3.

1 segment blinkar: Batteriet är nästan ur-laddat. Redskapet stänger av inom kort.

6.2 Förkorta/förlänga teleskopskaft (05)

Teleskopskaftet (05/2) kan ställas in stegvis.

Längden kan anpassas till aktuella arbetsuppgifter.

1. Vrid låshylsan (05/1) mot det öppna låset (05/a) tills låsningen öppnar.
2. Skjut teleskopskaftet tills önskad längd är inställd (05/b)
3. Dra åt låshylsan.

6.3 Vrida skärhuvud (06, 07)

Det vridbara skärhuvudet ger en bekväm och säker arbetsposition.

⚠️ WARNING! Fara för skärskador. Fara för skärskador vid kontakt med skärkniven.

■ Stäng alltid av redskapet innan skärhuvudet ställs in!

1. Tryck tryckknappen (07/1) på båda sidor om skärhuvudet.
2. Vrid skärhuvudet i önskad position (06/a).
3. Släpp tryckknappen. Handtaget klickar fast i vald position.

6.4 Starta och stänga av maskinen (08, 09)

Starta maskinen

1. Håll maskinen i arbetsposition (08).
2. Tryck låsknappen (09/1) på basredskapet och håll den intryckt.
3. Tryck strömbrytaren (09/2) och håll den in- tryckt.
4. Släpp låsknappen. Det är inte nödvändigt att hålla låsknappen tryckt när maskinen har startat. Låsknappen skall förhindra att maskinen startar av misstag.

Stänga av maskinen

1. Släpp strömbrytaren.
2. Ta eventuellt ur batteriet för att förhindra oav-siktligt start: se Kapitel 5.2 "Ansluta och dra bort batteri (03, 04)", sida 201.

7 ARBETSBETEENDE OCH ARBETSTEKNIK (10)

⚠️ WARNING! Fara för nedstörtning. Det föreligger alltid en fara för nedstörtning om man arbetar från en position ovan mark som t.ex. på en stege.

Använd därför alltid redskapet från marken och se till att stå stadigt.
■ Beakta alltid säkerhetsanvisningarna.
- Beskär häckar regelbundet och endast under tillåtna tider.
Ta endast bort tunna kvistar och friska skott ytterst på häcken; klipp inte för djupt.
- Klipp först båda sidorna av häcken och därefter ovansidan. Klippt material faller inte ned på ställen som ännu inte är klippta.
Häckar skall klippas i trapetsform. Detta förhindrar att de nedersta grenarna får för lite ljus och blir kala (10).
■ Ta endast bort klippt material när motorn är avstängd.
■ Vid transport/undanställning:
Stäng av maskinen.
Sätt på skyddskåpan.
Ta ur batteriet.
■ Ta ur batteriet efter användning och kontrollera att maskinen inte har skadats.

8 UNDERHÅLL OCH SKÖTSEL

⚠️ WARNING! Risk för skärskador. Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.

■ Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring.

i ANMÄRKNING Reparationsarbeten får endast genomföras av kompetent fackhandel eller servicecenter.

■ Utsätt inte maskinen för väta eller fukt.
Rengör knivar och hölje med en borste eller trasa efter varje användning. Använd inget vatten eller aggressiva rengörings- eller lösningsmedel – Risk för korrosion och skador på plastdelarna.
■ Ta ut batteriet efter varje användningstillfälle och kontrollera om maskinen har skadats.
■ Rengör kniven och spraya med rostskyddande olja.
■ Kontrollera kniven regelbundet. Kontakta tillverkarens kundtjänst:
defekt knivar
slö kniv
■ onormalt högt slitage
■ Kontrollera att alla skruvar sitter fast.
- Kontrollera elkontakterna avseende korrosion. Rengör vid behov med en fin trådborste och spraya in med kontaktspray.

9 FELAVHJÄLPNING

! OBSERVERA! Risk för personskador.

Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring!

ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.

Störning Orsak Åtgärd
Motorn går inte. Batteriet är urladdat. Ladda batteriet.
	Batteri saknar eller är felpla-cerat.	Sätt i batteriet korrekt.
	Ingen strömförsörjning. 1. Ta ur batteriet.2. Rengör instickskontakterna i ma-skinen.
	Motorskyddsbrytaren har kopplat ifrån motorn pga. överbelastning.	Vänta tills motorskyddsbrytaren akti-verar motorn igen.
Motorn kör med avbrott.	■ Maskinfel■ Strömbrytaren är defekt.	Kontakta tillverkarens kundtjänst.
Skärkniven blir lätt varm. Rökutveckling.	Det saknas olja på skärkniven.	1. Stäng av maskinen och ta ur batteriet.2. Rengör skärkniven och olja in den.3. Sätt tillbaka batteriet.
	■ Kniven är slö.■ Hack i skärkniven.	Kontakta tillverkarens kundtjänst.
Kvistar skärs inte av jämnt. Kvistar fastnar ofta i skärkniven.	Kniven är slö. Kontakta tillverkarens kundtjänst.
	Glidspelet för skärkniven är för stort.	Kontakta tillverkarens kundtjänst.
Motorn går men inte skärkniven.	Maskinfel Kontakta tillverkarens kundtjänst.
Maskinen vibrerar ovanligt mycket.	Maskinfel Kontakta tillverkarens kundtjänst.
Batteritiden minskar väsentligt.	Batteriets livslängd har gått ut.	Byt ut batteriet. Använd endast originaltillbehör från tillverkaren.
Batteriet går inte att ladda.	Batterikontakterna är smutsiga.	Kontakta tillverkarens kundtjänst.
	Batteriet eller laddaren är defekt.	Beställ reservdelar. Kontakta tillverkarens kundtjänst.
	Batteriet är för varmt. Låt batteriet svalna.

10 TRANSPORT

Vidta följande åtgärder före transport:

1. Stäng av redskapet.
2. Ta ut batteriet ur redskapet.
3. Förpacka batteriet enligt föreskrift (se nedan).

Batteri "B125 Li" (art.-nr. 113896)

i ANMÄRKNING Den ackumulerade energin i batteriet uppgår till över 100 Wh. Beakta därför följande transportanvisningar!

Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får endast transporteras under vissa förutsättningar.

Batteriet kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och transporten inte är yrkesmässig.
Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstra-

tioner bör även respektera dessa anvisningar.

I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Underlåtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör.

Vidare anvisningar om transport och frakt.

■ Litiumjonbatterier får endast transporteras eller skickas om de är oskadade.
Vid transport av laddningsbart batteri ska endast originallådan användas alternativt annan lämplig fraktlåda (inte ett krav om batteriets märkeffekt understiger 100 Wh).
- Tejpa över exponerade batterikontakter för att förebygga kortslutningar.
Säkra batteriet i förpackningen så att det inte kan fara runt och eventuellt skadas.

• Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten.
  Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen.

Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella vidaregående nationella föreskrifter.

11 FÖRVARING

11.1 Förvaring av maskinen

Rengör maskinen och dess tillbehörsdelar noggrant efter varje användning och sätt på eventuella skyddskåpor.
Förvara maskinen på ett torrt, låst och frostfritt ställe.
Förvara maskinen utom räckhåll för barn och obehöriga personer.

Vid uppehåll som varar mer än 30 dagar ska följande arbeten genomföras:

■ Rengör kniven och spraya med rostskyddande olja.
■ Rengör maskinen grundligt och förvara den i ett torrt utrymme.

11.2 Lagring av batteri och laddare

H ANMÄRKNING Se de separata bruksanvisningarna för batteri och laddare för närmare information.

12 ÅTERVINNING

Information om tyska el- och elektroniklagen (ElektroG)

- Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
■ Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!

Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.

Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.

Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.

Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.

Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
Pb: Batteriet innehåller mer än 0,004 % bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:
■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
inköpsställen för batterier

inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)

Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

13 TEKNISKA SPECIFIKATIONER

Tekniska data: se tabell i tekniska data i början av denna bruksanvisning.

* Anmärkningar om vibrations- och bullervärden:

Angivna vibrations- och bullervärden har uppmätts i provförfarande i enlighet med gällande normer och kan användas för jämförelse av ett elredskap med andra.

Angivna vibrations- och bullervärden kan även användas för inledande uppskattning av exponering (vibrationsexponering).
Vibrations- och bullervärden kan avvika från angivet värde under faktisk användning av elredskapet beroende på hur elredskapet används och för vilket ändamål.
Följ säkerhetsåtgärder enligt säkerhetskapitlen. Försök att reducera vibrationsbelastningen. Exempel på åtgärder som reducerar vibrationsbelastning är användning av handskar när redskapet används och begränsad arbetstid. Ta hänsyn till alla delar i användningen (t.ex. perioder när elredskapet är avstängt eller är startat men utan belastning).

14 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar, kontakta närmaste AL-KO servicecenter. Kontaktinformation finns på internet: www.al-ko.com/service-contacts

15 GARANTI

Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om:

■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)

Garantin upphör att gälla vid:

■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning

Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

OVERSETTELSE AV DEN ORIGINALE BRUKSANVISNINGEN

Innhold

1 Om denne bruksanvisningen 206

1.1 Symboler på tittelsiden.... 206
1.2 Tegnforklaringer og signalord .....207

2 Produktbeskrivelse 207

4.1 Sette på / ta av klippehodet (02) ...... 212

4.1 Sette på / ta av klippehodet (02)

Merknad om WEE-direktivet
