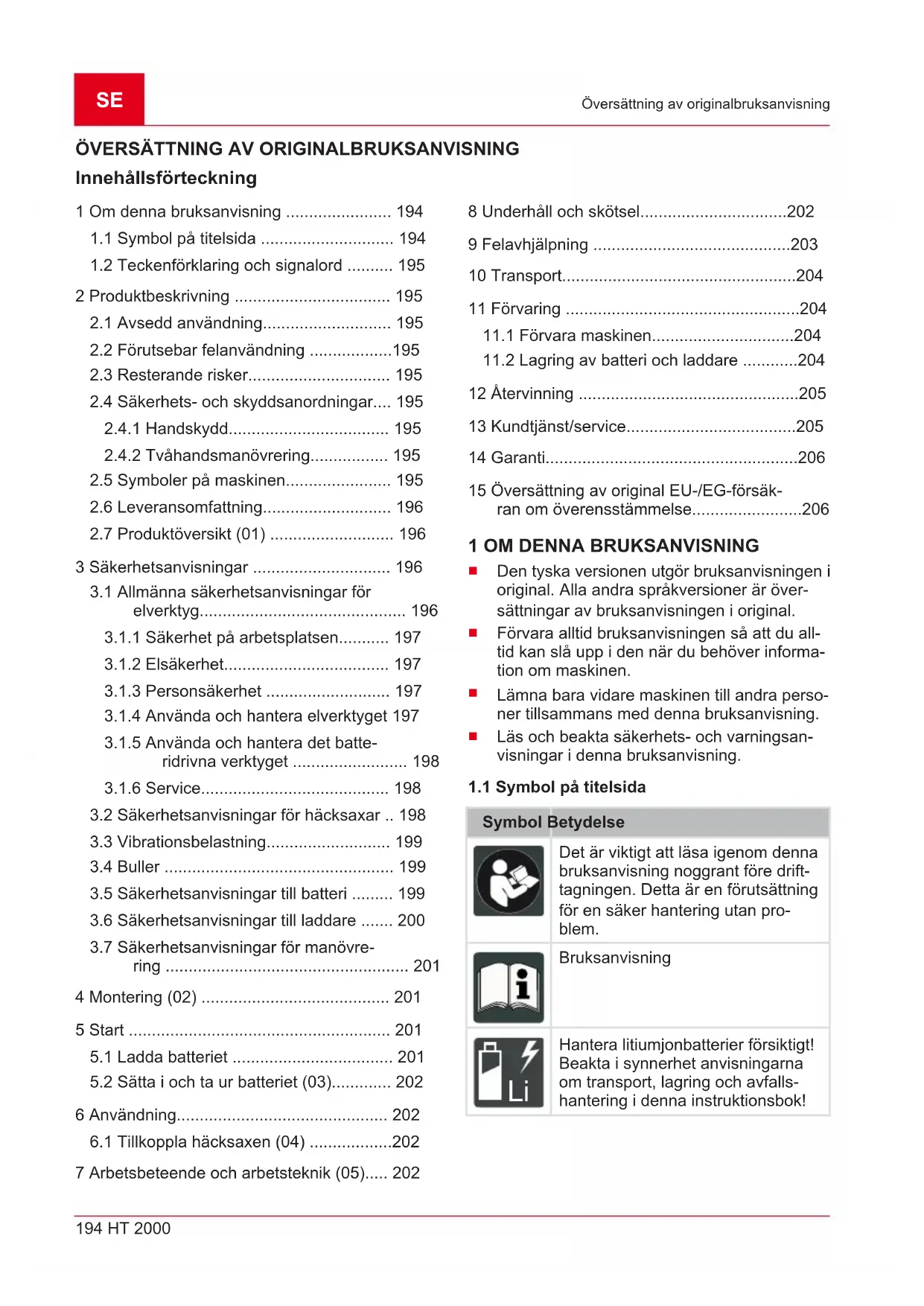

BRUKSANVISNING HT 2000 AL-KO
Innehållsförteckning
1 Om denna bruksanvisning 194
1.1 Symbol på titelsida 194
1.2 Teckenförklaring och signalord ...... 195
2 Produktbeskrivning 195
2.1 Avsedd användning.... 195
2.2 Förutsebar felanvändning .....195
2.3 Resterande risker.... 195
2.4 Säkerhets- och skyddsanordningar.... 195
2.4.1 Handskydd.... 195
2.4.2 Tvåhandsmanövrering.... 195
2.5 Symboler på maskinen.... 195
2.6 Leveransomfattning.... 196
2.7 Produktöversikt (01) 196
3.1 Allmänna säkerhetsanvisningar för elverktyg.... 196
3.1.1 Säkerhet på arbetsplatsen...... 197
3.1.2 Elsäkerhet.... 197
3.1.3 Personsäkerhet 197
3.1.4 Använda och hantera elverktyget 197
3.1.5 Använda och hantera det batte-
ridrivna verktyget .... 198
3.1.6 Service.... 198
3.2 Säkerhetsanvisningar för häcksaxar .. 198
3.3 Vibrationsbelastning.... 199
3.4 Buller 199
3.5 Säkerhetsanvisningar till batteri ..... 199
3.6 Säkerhetsanvisningar till laddare ..... 200
3.7 Säkerhetsanvisningar för manövre-
ring 201
4 Montering (02) 201
5 Start 201
5.1 Ladda batteriet 201
5.2 Sätta i och ta ur batteriet (03)...... 202
6 Användning.... 202
6.1 Tillkoppla häcksaxen (04) ......202
7 Arbetsbeteende och arbetsteknik (05)..... 202
8 Underhåll och skötsel....202
9 Felavhjälpning ....203
10 Transport....204
11 Förvaring ......204
11.1 Förvara maskinen....204
11.2 Lagring av batteri och laddare ......204
12 Återvinning ......205
13 Kundtjänst/service....205
14 Garanti....206
15 Översättning av original EU-/EG-försäkran om överensstämmelse....206
1 OM DENNA BRUKSANVISNING
Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.
Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om maskinen.
Lämna bara vidare maskinen till andra personer tillsammans med denna bruksanvisning.
Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.
1.1 Symbol på titelsida
Symbol Betydelse
Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.
Bruksanvisning
Hantera litiumjonbatterier försiktigt! Beakta i synnerhet anvisningarna om transport, lagring och avfallshantering i denna instruktionsbok!
1.2 Teckenförklaring och signalord
FARA!
Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
WARNING!
Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador.
OBSERVERA!
Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador.
OBS!
Anger en situation, som om den inte undviks, kan leda till materiella skador.
ANMÄRKNING
Speciella anvisningar för bättre förståelse och handhavande.
2 PRODUKTBESKRIVNING
Denna bruksanvisning beskriver en handstyrd batteridriven häcksax.
2.1 Avsedd användning
Denna häcksax är enbart avsedd för beskärning av häckar och buskar.
Denna maskin är endast avsedd för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.
2.2 Förutsebar felanvändning
Säkerhetsanordningarna får inte demonteras eller sättas ur funktion, t.ex. genom att binda fast strömbrytaren i handtaget
■ Använd inte redskapet i områden med explosionsrisk.
■ Använd inte maskinen vid regn.
■ Använd inte maskinen på våta häckar eller buskar
Maskinen är inte konstruerad för yrkesmässig användning, t.ex. i allmänna parker, sportanläggningar eller jord- och skogsbruk.
2.3 Resterande risker
Även vid korrekt användning av redskapet finns det alltid kvarvarande risker som inte helt kan elimineras. Beroende på hur redskapet används kan man av dess typ och konstruktion förutse följande risker:
Hörselskador om man inte bär hörselskydd.
■ Personskador genom hand-arm-vibrationer om redskapet används under längre tid eller inte underhålls på föreskrivet sätt.
■ Skärskador vid beröring av skärknivarna.
2.4 Säkerhets- och skyddsanordningar
WARNING! Skaderisk
Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svå- ra kroppsskador.
Se till att reparera eventuella skada-de säkerhets- och skyddsanordning-ar.
Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.
2.4.1 Handskydd
OBSERVERA!
Risk för skador från knivarna
Om handskyddet inte är monterat föreligger risk för skador från knivarna.
■ Använd aldrig maskinen utan hand-skydd.
2.4.2 Tvåhandsmanövrering
Häcksaxen kan enbart användas med båda händerna samtidigt.
2.5 Symboler på maskinen
Symbol Betydelse
Var särskilt försiktig när du hanterar redskapet!
Läs igenom bruksanvisningen innan du börjar använda redskapet!
Skydda maskinen mot regn och väta!
Symbol Betydelse
 | Bär hörselskydd! |
 | Använd ögonskydd! |
 | Bär andningsskydd! |
 | Ta ut batteriet innan redskapet ställs in eller rengörs, eller om red- skapet ska lämnas utan uppsikt en viss tid. |

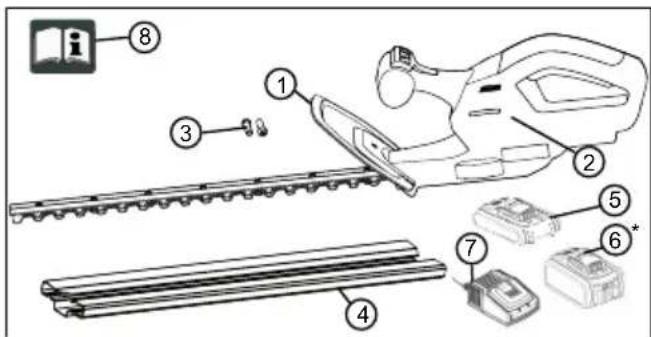

2.6 Leveransomfattning
I leveransen ingår alla här listade komponenter. Kontrollera så att alla komponenter finns med:
| 1 Handskydd |
| 2 Basenhet |
| 3 Skruvar för montering av handskydd (2 st) |
| 4 Knivskydd |
| 5 Batteri B50 Li |
| 6 Batteri B100 Li* |
| 7 Laddare med nätkontakt |
| 8 Bruksanvisning |
* Ingår inte i leveransomfattningen, batteriet B100 Li kan beställas separat.
Den batteridrivna häcksaxen är avsedd för användning med batteriet B50 Li (art.-nr 113559) eller B100 Li (art.-nr 113698). I leveransomfattning-
en ingår endast batteriet B50 Li. För att kunna ladda batterierna krävs laddaren C30 Li (art.-nr 113560).
ANMÄRKNING
Se de separata bruksanvisningarna för batteri och laddare för närmare information.
ANMÄRKNING
Batteriet är laddat till viss del och måste laddas före första användning.
2.7 Produktöversikt (01)
Produktöversikten ger en överblick över maskinen.
Nr. Komponent
| 1 Skärkniv |
| 2 Handskydd |
| 3 Främre handtag med säkerhetsbry-tare |
| 4 Bakre handtag med strömbrytare |
| 5 Batterifack |
| 6 Batteri B50 Li |
| 7 Batteri B100 Li* |
| 8 Laddare med nätkontakt |
| 9 Knivskydd |
| 10 Bruksanvisning |
* Ingår inte i leveransomfattningen, men kan beställas separat under artikelnummer 113698.
3 SÄKERHETSANVISNINGAR
3.1 Allmänna säkerhetsanvisningar för elverktyg
WARNING!
Läs igenom alla säkerhetsanvisningar, anvisningar, bilder och tekniska data som gäller för detta elverktyg.
Om säkerhetsanvisningar och annan information inte beaktas finns det risk för elstötar, brand och/eller allvarliga personskador.
Förvara säkerhetsanvisningar och information på ett säkert ställe för framtida bruk.
Begreppet "elverktyg" som används i säkerhetsanvisningarna avser nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).
3.1.1 Säkerhet på arbetsplatsen
Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbetsområdet är ostädat eller dåligt belyst.
Arbeta inte med elverkyget i explosionsfarlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.
Håll barn och andra personer på avständ från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.
3.1.2 Elsäkerhet
Elredskapets kontakt måste passa i eluttaget. Kontakten får inte förändras på något sätt. Använd inte adapterkontakt tillsammans med jordade elredskap. Oförändrade kontakter och passande eluttag minskar risken för elstöt.
■ Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.
Utsätt inte elredskap för regn och väta. Om vatten tränger in i elredskap risken för elektriska slag.
Använd inte nätkabeln till annat än vad den är avsedd för, t.ex. för att bära eller hänga upp elverktyget. Dra inte heller i själva kabeln när du ska dra ur kontakten. Håll nätkabeln på avständ från hetta, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslad nätkablar ökar risken för elstötar.
Använd vid arbete utomhus enbart förlängningskablar som är avsedda för utomhusbruk. Med förlängningskablar som är avsedda för utomhusbruk minskas risken för elstötar.
- Om användning i fuktig miljö inte går att undvika ska en jordfelsbrytare användas. Jordfelsbrytare minskar risken för elstötar.
- Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elredskap. Använd inget elredskap om du är trött eller är påverkad av droger, alkohol eller lä-
kemedel. Ett ögonblick av ouppmärksamhet när du använder ett elredskap kan leda till allvarliga personskador.
Bär personlig skyddsutrustning och använd alltid skyddsglasögon. Beroende på elredskapets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. andningsskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd användas för att minska risken för skador.
Se till att redskapet inte kan startas oav-siktligt. Försäkra dig om att elredskapet är avstängt innan du ansluter det till strömförsörjningen eller batteriet, eller lyfter och bär det. Risk för olyckor om du håller fingret på strömbrytaren när du bär elredskapet eller om det är påslaget när det ansluts till strömförsörjningen.
■ Ta bort inställningsverktygen och skruvnycklarna innan du slår på elredskapet. Ett verktyg eller en nyckel som sitter i en roterande del kan leda till personskador.
■ Undvik att arbeta i onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det elredskapet i en oförutsedd situation.
Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna.
- Om spånsug och andra upptagningsanordningar kan monteras ska dessa anslutas och användas på föreskrivet sätt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.
Invagga dig inte i falsk säkerhet. Missakta inte gällande säkerhetsregler för elverktyg även om du efter längre tids användning känner till hur elverktyget ska användas. Oaktsamt agerande kan inom bråkdelar av en sekund leda till allvarliga personskador.
3.1.4 Använda och hantera elverktyget
- Överbelasta inte elverktyget. Använd ett elredskap som är avsett för det arbete du utför. Med ett passande elredskap arbetar du bättre och säkrare i det angivna effektområdet.
Använd inte elredskap med defekta strömbrytare. Ett elredskap som inte längre kan
kopplas till eller ifrån är farligt och måste repareras.
Dra ut kontakten ur eluttaget och/eller ta ut batteriet innan du gör inställningar, byter insatsverktygsdelar eller lägger undan elverktyget. Dessa försiktighetsåtgärder förhindrar att elredskapet startas oavsiktligt.
Förvara elredskap som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda elverktyget. Elredskap är farliga om de används av oerfarna personer.
- Var noga med underhållet av elverktyg och insatsverktyg. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elredskapets funktion. Lämna in verktyget för att reparera skadade delar innan det tas i bruk. Många olyckor orsakas av dåligt underhållna elredskap.
Se till att skärverktygen är vassa och rena. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.
Använd elverktyg, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Om elredskapet används till andra syften än avsedda användningar kan leda till farliga situationer.
Håll handtagen torra, rena och fria från olja och fett. Om handtagen är smorda kan elverktyget inte manövreras och hållas under kontroll i en oförutsedd situation.
3.1.5 Använda och hantera det batteridrivna verktyget
Ladda enbart batterierna i laddare som rekommenderas av tillverkaren. Det finns risk för brand om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.
Använd endast batterier som är avsedda för elredskapet. Om andra batterier används finns risk för personskador eller brand.
Förvara batterier som inte används på till-räckligt avständ från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.
Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögonen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirritationer eller brännskador.
Använd inga skadade eller förändrade batterier. Skadade eller förändrade batterier kan bete sig på oväntat sätt och orsaka brand, explosion eller risk för personskador.
Utsätt inte batteriet för eld eller höga temperaturer. Eld eller temperaturer över 130°C kan orsaka explosioner.
Följ alla anvisningar för laddning. Ladda aldrig batteriet eller det batteridrivna verktyget utanför temperaturområdet som anges i bruksanvisningen. En felaktig laddning eller laddning utanför tillåtet temperaturområde kan förstöra batteriet och höja risken för brand.
3.1.6 Service
Låt endast kvalificerad personal reparera ditt elredskap under användande av originalreservdelar. Detta garanterar att elverktyget förblir säkert.
■ Underhåll aldrig skadade batterier. Batterierna får endast underhållas av tillverkaren eller behörig kundtjänst.
3.2 Säkerhetsanvisningar för häcksaxar
Håll alla kroppsdelar på avständ från knivarna. Försök inte att ta bort kapade växtdelar när knivarna är i rörelse eller att hålla fast i växtdelar som ska klippas. Stäng av häcksaxen innan du tar bort fastklämda växtdelar. Ett ögonblick av ouppmärksamhet under användning kan leda till allvarliga skador.
Bär alltid häcksaxen i handtaget vid stillastående knivar. Om häcksaxen ska transporteras eller förvaras måste svärdskyddet alltid sättas på. Hantera maskinen var-samt för att sänka risken för skador av kni-ven.
Håll alltid elverktyget i det isolerade handtaget, eftersom knivarna kan komma i kontakt med dolda strömförande kablar. Om knivarna kommer i kontakt med en strömförande kabel kan metallkomponenter bli strömförande och förorsaka elstötar.
3.3 Vibrationsbelastning
Fara p.g.a. vibration
Det faktiska vibrationsemissionsvärdet när redskapet används kan avvika från tillverka-rens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:
Används maskinen för avsett ändamål?
Skärs eller bearbetas materialet på rätt sätt?
- Är maskinen i gott skick?
- Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?
- Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?
Använd endast redskapet med det motorvarvtal som rekommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.
Felaktigt underhåll samt felaktig hantering av redskapet kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av redskapet och lämna in den till en auktoriserad serviceverkstad för reparation.
Belastningen av vibration är beroende av arbetsuppgifterna och hur redskapet används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.
Längre tids arbete med redskapet kan leda till cirkulationsbesvär för användaren, s k "vita fingrar". Till förebyggande av sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.
Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av redskapet som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.
- Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta ar-
betet med redskapet. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.
Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt redskapet i enlighet med anvisningarna i bruksanvisningen.
- Om redskapet används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).
■ Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.
3.4 Buller
Ett visst buller från redskapet kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera pilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i närheten bär hörselskydd.
3.5 Säkerhetsanvisningar till batteri
Detta avsnitt anger alla grundläggande säkerhetsanvisningar som ska beaktas när när batteriet används. Läs dessa anvisningar.
Använd endast batteriet i enlighet med sitt ändamål, dvs. för batteridrivna maskiner från AL-KO. Ladda endast batteriet med den avsedda laddaren från AL-KO.
- Packa upp batteriet ur originalförpackningen när det ska användas.
Ladda upp batteriet helt och hållet innan den första användningen och använd alltid den angivna laddaren för detta. laktta alltid anvisningarna i denna bruksanvisning när batteriet ska laddas.
Använd inte batteriet i explosions- och brandfarliga miljöer.
■ Utsätt inte batteriet för väta och fukt när det används i maskinen.
■ Skydda batteriet från värme, olja och öppen eld så att det inte skadas och så att inga ång- or eller elektrolytvätskor kan rinna ut. Explosionsrisk!
■ Utsätt inte batteriet för stötar och kasta det inte.
Använd inte batteriet när det är smutsigt eller vått. Rengör och torka batteriet med en torr och ren duk.
Håll metallföremål borta från batteriet när det är laddat och inte används för att inte över-
brygga kontakterna (t.ex. gem, mynt, nycklar, spikar, skruvar). Använd inga spetsiga föremål på batteriet (t.ex. skruvmejsel). Gör man det kan det orsaka en intern kortslutning som kan leda till överhettning, brand eller batteriexplosion.
- Öppna, demontera eller sönderdela inte batteriet. Risk för elektriska stötar och kortslutning.
Vid en felaktig användning och när batteriet är skadat kan ångor och elektrolytiska vätskor tränga ut. Tillför riklig med frisk luft och uppsök läkare vid besvär.
Om du har kommit i kontakt med elektrolytvätska tvättar du kontaktstället grundligt och sköljer ögonen ordentligt. Uppsök därefter en läkare.
Batteriet får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person, som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur batteriet ska hanteras. Obehöriga är bl. a.:
- Personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor.
personer som inte har några erfarenheter av eller kunskaper om batteriet
Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med batteriet.
Lämna inte batteriet permanent i laddaren. Vid en längre tids förvaring skall batteriet tas ut ur laddaren.
■ Ta ut batteriet ur de maskiner som det driver när dessa inte används.
När batteriet inte används skall det förvaras torrt och i ett låst utrymme. Skydda batterier mot hetta och direkt solljus. Obefogade personer och barn får inte ha åtkomst till batteriet.
3.6 Säkerhetsanvisningar till laddare
Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när laddaren används. Läs dessa anvisningar.
Använd endast laddaren ändamålsenligt, d.v.s. för att ladda de angivna uppladdningsbara batterierna. Sätt endast in originalbatterier från AL-KO i laddaren.
- Kontrollera hela laddaren och framför allt nätkabeln och batterifacket avseende skador före varje användning. Använd endast laddaren i felfritt skick.
Använd inte laddaren i explosions- och brandfarliga miljöer.
Använd endast laddaren inomhus och utsätt den inte för väta och fukt.
Placera alltid laddaren på en välventilerad och ej brännbar yta, eftersom den värmer upp sig vid laddning. Håll ventilationsöppningarna fria och täck inte över laddaren.
Ta innan anslutningen av laddaren reda på om den nätspänning som anges i avsnittet "Tekniska data" också finns tillgänglig.
Använd endast nätkabeln för att ansluta laddaren och inte för något ej avsett ändamål. Bär inte laddaren i nätkabeln och dra inte ut nätstickkontakten genom att dra i nätkabeln.
■ Skydda nätkabeln mot hetta, olja och vassa kanter så att den inte skadas.
Använd inte laddaren när den är smutsig eller våt. Rengör och torka laddaren och batteriet före användning.
- Öppna inte laddaren och batteriet. Risk för elektriska stötar och kortslutning.
För din egen säkerhet, låt alltid laddaren repareras av kvalificerad fackpersonal och med hjälp av originaldelar.
Denna apparat kan användas av barn över 8 år och äldre, liksom av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de hålls under uppsikt eller instrueras om säker användning av apparaten och om de risker som kan uppstå. Barn får inte leka med utrustningen. Rengöring och underhåll får inte utföras av barn utan tillsyn.
■ Personer med mycket starka och komplexa begränsningar kan ha behov utöver de instruktioner som beskrivs här.
När laddaren inte används ska den förvaras torrt och i ett låst utrymme. Obefogade personer och barn får inte ha åtkomst till laddaren.
3.7 Säkerhetsanvisningar för manövrering
WARNING!
Risk för elektromagnetiskt fält
Elverktyget genererar ett elektromagnetiskt fält under drift. Detta fält kan i vissa situationer påverka aktiva och passiva medicinska implantat.
För att undvika allvarliga eller dödliga skador rekommenderar vi att personer med medicinska implantat tar kontakt med sin läkare och tillverkaren av implantatet innan elverktyget används.
- Observera att användaren är ansvarig för olyckor eller skador som kan ske med andra människor eller deras egendom.
Använd endast maskinen för avsett ändamål. Annan användning kan leda till såväl person-skador som skador på föremål. - Starta endast maskinen om ingen annan finns inom arbetsområdet, vare sig djur eller människa.
Se till att upprätthålla ett säkerhetsavständ och stäng av maskinen när människor eller djur kommer i dess närhet.
Genomsök före arbetet den häck eller buskar som beskäras efter dolda föremål, exempelvis trådar, trådstängsel, trädgårdsredskap och flaskor och avlägsna dessa.
■ Hantera och transportera redskapet på ett sådant sätt att människor och djur aldrig kommer i kontakt med skärkniven. Sätt alltid på skyddskåpan på skärkniven före varje transport.
Håll inte i material som ska skäras bort under arbetet.
■ Stäng av redskapet och vänta till kniven stannat innan du tar bort kvistar som fastnat.
Ta alltid ur batteriet ur maskinen och sätt svärdskyddet på kniven:
■ före kontroller, inställning och rengöring
■ före arbeten på skärkniven
innan redskapet lämnas utan tillsyn
Transport
före förvaring
■ före underhåll och reparationer
vid fara
4 MONTERING (02)
WARNING!
Faror p.g.a. ofullständig montering!
Drift av ofullständigt monterad maskin kan leda till allvarliga kroppsskador och skador på maskinen.
Använd enbart maskinen när den har monterats komplett.
Sätt först i batteriet när maskinen i övrigt är färdigmonterat!
- Kontrollera att alla säkerhets- och skyddsanordningar är på plats och funktionsdugliga!
- Sätt fast handskyddet (02/1) på höljet med bifogade skruvar (02/2).
5 START
5.1 Ladda batteriet
OBSERVERA!
Brandfara vid laddning!
Eftersom laddaren värms upp uppstår brandfara om den har ställts på lättantändligt underlag och inte ventileras tillräckligt.
Använd alltid laddaren på ett ej brännbart underlag och i en ej brännbar omgivning.
- Om förhanden: Se till att ventilationsöppningarna inte är övertäckta.
ANMÄRKNING
Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.
Det medföljande batteriet är bara delvis laddat. Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet.
ANMÄRKNING
Se de separata bruksanvisningarna för batteri och laddare för närmare information.
5.2 Sätta i och ta ur batteriet (03)
Sätta i batteriet
- Skjut in (03/a) batteriet (03/1) i batterifacket (03/2) tills det klickar på plats.
Ta ur batteriet
-
Tryck in låsknappen (03/3) på batteriet (03/1) och håll den intryckt.
-
Ta ut batteriet (03/b).
6 ANVÄNDNING
6.1 Tillkoppla häcksaxen (04)
- Se till att du står stadigt.
- Ta tag i det främre handtaget (04/1) med ena handen och sedan med andra handen i den bakre handtagsbygeln (04/2).
- Tryck på (04/a) säkerhetsbrytaren på det främre handtaget, tryck (04/b) därefter på strömbrytaren på den bakre handtagsbygeln. Maskinen startar.
- Håll båda brytare intryckta medan du använder maskinen. Så snart du släpper en brytare kommer redskapet att slås ifrån.
7 ARBETSBETEENDE OCH ARBETSTEKNIK (05)
WARNING!
Fara för nedstörtning
Det föreligger alltid en fara för nedstörtning om man arbetar från en position ovan mark som t.ex. på en stege.
Använd därför alltid redskapet från marken och se till att stå stadigt.
■ Beakta alltid säkerhetsanvisningarna.
- Beskär häckar regelbundet och endast under tillåtna tider.
Ta endast bort tunna kvistar och friska skott ytterst på häcken; klipp inte för djupt. - Klipp först båda sidorna av häcken och därefter ovansidan. På så sätt undviker du att avklippta växtdelar faller ned på ställen som ännu inte är klippta.
Häckar ska klippas i trapetsform. Detta förhindrar att de nedersta grenarna får för lite ljus och blir kala (05).
■ Ta endast bort gräsrester vid avstängd motor.
■ Vid transport/undanställning:
Stäng av maskinen.
Sätt på knivskyddet.
Ta ur batteriet.
■ Ta bort batteriet efter användning och kontrollera att maskinen inte har skadats.
8 UNDERHÅLL OCH SKÖTSEL
WARNING!
Risk för skärskador
Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.
Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring.
ANMÄRKNING
Reparationsarbeten får endast genomföras av kompetent fackhandel eller servicecenter.
■ Utsätt inte maskinen för väta eller fukt.
Rengör knivar och hölje med en borste eller trasa efter varje användning. Använd inget vatten eller aggressiva rengörings- eller lösningsmedel – Risk för korrosion och skador på plastdelarna.
■ Ta ut batteriet efter varje användningstillfälle och kontrollera om maskinen har skadats.
■ Rengör skärkniven och spraya med rostskyddande olja.
■ Kontrollera kniven regelbundet. Ta kontakt med AL-KO:s serviceverkstad vid:
defekt knivar
slö kniv
■ onormalt högt slitage
■ Kontrollera att alla skruvar sitter fast.
- Kontrollera elkontakterna avseende korrosion. Rengör vid behov med en fin trädborste och spraya in med kontaktspray.
9 FELAVHJÄLPNING
OBSERVERA!
Skaderisk
Vassa maskindelar och delar i rörelse kan orsaka personskador.
Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen!
ANMÄRKNING
Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda.
| Störning Orsak Åtgärd | ||
| Motorn går inte. Batteriet är urladdat. Ladda batteriet. | ||
| Batteri saknar eller är felpla-cerat. | ||
| Ingen strömförsörjning. 1. Ta ur batteriet.2. Rengör instickskontakterna i ma-skinen. | ||
| Motorskyddsbrytaren har kopplat ifrån motorn pga. överbelastning. | ||
| Motorn kör med avbrott. | MotorfelStrömbrytaren är defekt. | Kontakta AL-KO:s servicecenter. |
| Kniven blir lätt varm. Rökut-veckling. | Det saknas olja på kniven. 1. Stäng av redskapet och ta ur bat-teriet.2. Rengör kniven och olja in den.3. Sätt tillbaka batteriet. | |
| Kniven är slö.Hack i kniven. | Kontakta AL-KO:s servicecenter. | |
| Kvistar skärs inte av jämnt.Kvistar fastnar ofta i kniven. | Kniven är slö. Kontakta AL-KO:s servicecenter. | |
| Glidspelet för kniven är för stort. | Kontakta AL-KO:s servicecenter. | |
| Motorn går men inte kniven. Redskapsfel Kontakta AL-KO:s servicecenter. | ||
| Redskapet vibrerar ovanligt mycket. | Redskapsfel Kontakta AL-KO:s servicecenter. | |
| Batteritiden minskar väsent-ligt. | Batteriets livslängd har gått ut. | Byt ut batteriet. Använd endast origi-naltillbehör från tillverkaren. |
| Batteriet går inte att ladda. Batterikontakterna är smutsi-ga. | Kontakta AL-KO:s servicecenter. | |
| Batteriet eller laddaren är de-fekt. | ||
| Batteriet är för varmt. Låt batteriet svalna. | ||
10 TRANSPORT
Vidta följande åtgärder före transport:
- Stäng av maskinen.
-
Ta ut batteriet ur maskinen.
-
Förpacka batteriet enligt föreskrift (se nedan).
ANMÄRKNING
Den nominella energin i batteriet understiger 100 Wh. Beakta nedanstående transportanvisningar.
Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får endast porteras under vissa förutsättningar.
Oskadat batteri kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och transporten inte är yrkesmässig. Beakta viktbegränsningarna för batterier som skickas separat:
max. 30 kg totalvikt per paket vid transport på väg, räls eller vatten
- ingen max. vikt vid lufttransport men max. 2 st per paket
Vid befarad skada på batteriet (t.ex om maskinen har fallit ned) är sådan transport inte tillåten.
- Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstrationer bör även respektera dessa anvisningar.
I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Underlåtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör.
Vidare anvisningar om transport och frakt.
■ Transportera och skicka endast litiumjonbatterier som är i oskadat skick.
Se till så att oavsiktlig igångsättning inte är möjlig under transporten eller frakten.
■ Skydda maskinen genom att emballera med en kraftig ytterförpackning (transportlåda). Använd om möjligt tillverkarens originalförpackning.
- Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten (t.ex. för paketservice eller spedition).
Vid transport på väg, räls eller vatten ska en varningsdekal finnas på förpackningen om ett eller flera batterier har bifogats maskinen. Om batteriet eller batterierna har satts in i eller monterats i maskinen krävs ingen varningsdekal eftersom ytterförpackningen/originalförpackningen redan måste uppfylla särskilda föreskrifter.
Vid lufttransport ska alltid en varningsdekal finnas på förpackningen. Viktövergränserna för batterier som skickas till-sammans med maskinen ska beaktas: max. 5 kg batterivikt per paket och max. 2 st per paket som batteri/batterier bifogas maskinen.
■ Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen.
Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella nationella lagar och regler.
11 FÖRVARING
11.1 Förvara maskinen
Rengör maskinen och dess tillbehörsdelar noggrant efter varje användning och sätt på eventuella skyddskåpor.
Förvara maskinen på ett torrt, låst och frostfritt ställe.
Förvara maskinen utom räckhåll för barn och obehöriga personer.
Vid uppehåll som varar mer än 30 dagar ska följande arbeten genomföras:
■ Rengör skärkniven och spraya med rostskyddsspray.
■ Rengör maskinen grundligt och förvara den i ett torrt utrymme.
11.2 Lagring av batteri och laddare
FARA!
Risk för explosioner och bränder!
Personer dödas eller skadas svårt när batteriet exploderar, eftersom det förvarats framför öppen eld eller värmekällor.
Förvara batteriet svalt och torrt och inte vid öppen eld eller värmekällor.
ANMÄRKNING
På grund av den automatiska identifieringen av laddningsstatus är batteriet skyddat mot överladdning och kan därmed förbli en viss tid i laddaren, men inte permanent.
Lagra batteriet på ett torrt, frostfritt ställe i föreskriven förvaringstemperatur (se batteriets bruksanvisning) och med en laddning på ca 40–60 %.
På grund av risken för kortslutningar ska batteriet inte förvaras i närheten av metalliska eller syrahaltiga föremål.
Ladda batteriet i ca 2 timmar efter ca 6 månaders lagring.
12 ÅTERVINNING
Information om tyska el- och elektroniklagen (ElektroG)
Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.
Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas!
Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.
Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:
■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande.
Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.
Information om tyska batteriförordningen (BattG)
Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!
Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.
- Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter.
Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa.
Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna.
Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:
■ Hg: Batteriet innehåller mer än 0,0005 % kvicksilver
Cd: Batteriet innehåller mer än 0,002 % kadmium
Pb: Batteriet innehåller mer än 0,004 % bly
Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:
■ Offentliga inrättningar för insamling och återvinning (miljöstationer)
■ inköpsställen för batterier
inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier
■ ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet)
Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.
13 KUNDTJÄNST/SERVICE
För frågor om garanti, reparationer och reservdelar vänder man sig till närmaste AL-KO:s servicecenter. Kontaktinformation finns på internet, på adressen
Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garanti- tiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gäll- lande lag i det land där redskapet köptes.
Vår garantiförsäkran gäller enbart om:
■ Beakta denna bruksanvisning
■ redskapet har hanterats korrekt
■ originalreservdelar har använts
Garantin gäller inte för:
■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x)
Garantin upphör att gälla vid:
■ egenmäktiga reparationsförsök
■ egenmäktiga tekniska förändringar
- ej avsedd användning
Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.
15 ÖVERSÄTTNING AV ORIGINAL EU-/EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Vi förklarar härmed på eget ansvar att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven samt de produktspecifika standarderna.
Produkt
| Batteridriven häcksax |
| Serienummer |
| G2033012 |
Typ
| HT 2000 |
Ljudnivå
| EN ISO 3744 |
uppmätt/garanterad
| 80,3 dB(A) / 90 dB(A) |
Tillverkare
Bedömning av överensstämmelse
| 2000/14/EG bilaga V |
Befullmäktigad för dokumentation
| Andreas Hedrich |
| Ichenhauser Str. 14 |
| D-89359 Kötz, Tyskland |
Harmoniserade standarder
| EN 60745-1 |
| EN 60745-2-15 |
| EN 55014-1 |
| EN 55014-2 |
| EN 62841-4-2:2015 |
| EN 62233 |
Kötz, 2018-08-14
Merknad om WEE-direktivet
