BRUKSANVISNING HT 4055 AL-KO

3.8 Allmänna säkerhetsanvisningar för häcksaxar (IEC 60745-2-15) ....................................... 313

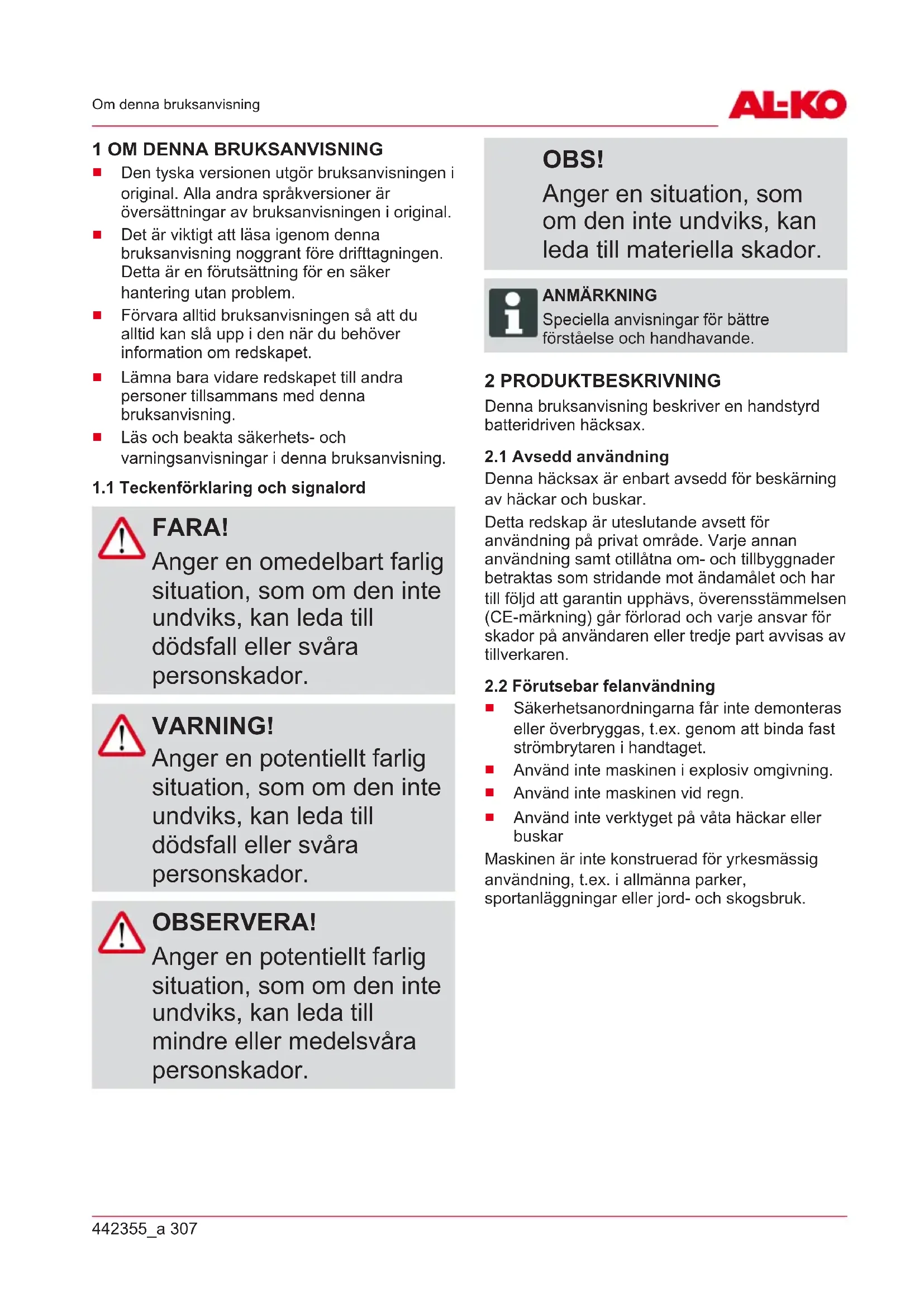

Den tyska versionen utgör bruksanvisningen i original. Alla andra språkversioner är översättningar av bruksanvisningen i original.

Det är viktigt att läsa igenom denna bruksanvisning noggrant före drifttagningen. Detta är en förutsättning för en säker hantering utan problem.

Förvara alltid bruksanvisningen så att du alltid kan slå upp i den när du behöver information om redskapet.

Lämna bara vidare redskapet till andra personer tillsammans med denna bruksanvisning.

Läs och beakta säkerhets- och varningsanvisningar i denna bruksanvisning.

1.1 Teckenförklaring och signalord

FARA! Anger en omedelbart farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. VARNING! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till dödsfall eller svåra personskador. OBSERVERA! Anger en potentiellt farlig situation, som om den inte undviks, kan leda till mindre eller medelsvåra personskador. OBS! Anger en situation, som om den inte undviks, kan leda till materiella skador. ANMÄRKNING Speciella anvisningar för bättre förståelse och handhavande. 2 PRODUKTBESKRIVNING Denna bruksanvisning beskriver en handstyrd batteridriven häcksax.

2.1 Avsedd användning

Denna häcksax är enbart avsedd för beskärning av häckar och buskar. Detta redskap är uteslutande avsett för användning på privat område. Varje annan användning samt otillåtna om- och tillbyggnader betraktas som stridande mot ändamålet och har till följd att garantin upphävs, överensstämmelsen (CE-märkning) går förlorad och varje ansvar för skador på användaren eller tredje part avvisas av tillverkaren.

2.2 Förutsebar felanvändning

Säkerhetsanordningarna får inte demonteras eller överbryggas, t.ex. genom att binda fast strömbrytaren i handtaget.

Använd inte maskinen i explosiv omgivning.

Använd inte maskinen vid regn.

Använd inte verktyget på våta häckar eller buskar Maskinen är inte konstruerad för yrkesmässig användning, t.ex. i allmänna parker, sportanläggningar eller jord- och skogsbruk.SE 308 HT 4055 Produktbeskrivning

2.3 Säkerhets- och skyddsanordningar

VARNING! Skaderisk Defekta och förbikopplade säkerhets- och skyddsanordningar kan leda till svåra kroppsskador.

Se till att reparera eventuella skadade säkerhets- och skyddsanordningar.

Sätt aldrig säkerhets- och skyddsanordningar ur funktion!.

2.3.1 Överbelastningsskydd

OBSERVERA! Varning för materiella skador Vid alltför tjocka växtdelar eller om ett hårt föremål föreligger kommer kniven att blockeras varefter motorn stängs av automatiskt.

Ta alltid ut batteriet för alla arbeten på maskinen.

Åtgärda blockeringen vid kniven.

Vänta i ungefär 5sekunder.

Slå på maskinen igen.

OBSERVERA! Risk för personskador av kniven Om handskyddet inte är monterats finns det risk för personskador av kniven.

Använd aldrig maskinen utan handskydd.

2.3.3 Tvåhandsmanövrering

Häcksaxen kan enbart användas med båda händerna samtidigt.

Betydelse Var särskilt försiktig när du hanterar maskinen! Läs igenom bruksanvisningen innan du börjar använda maskinen! Använd ögonskydd! Använd hörselskydd! Använd munskydd! Skydda maskinen mot regn och väta!

2.5 Leveransomfattning

ANMÄRKNING Batteri och laddare ingår inte i leveransomfånget.442355_a 309 Säkerhetsanvisningar Häcksaxen får endast användas med följande komponenter:

Laddare – C130 Li, art.-nr. 113281 OBS! Risk för skador på maskin och batteri Om maskinen drivs med ett olämpligt batteri finns det risk för att maskinen eller batteriet skadas.

Använd endast maskinen med föreskrivet batteri. ANMÄRKNING Mer information finns i följande bruksanvisningar:

"Laddare C130 Li" (dok.-nr. 441633) Kontrollera efter uppackningen att alla komponenter finns med.

Nr. Komponent 1 Häcksax HT 4055 2 Skyddskåpa för skärkniven 3 Bruksanvisning

2.6 Produktöversikt (01)

Produktöversikten ger en överblick över maskinen. Nr. Komponent 1 Skärkniv 2 Handskydd 3 Främre handtag med säkerhetsbrytare 4 Bakre handtag med strömbrytare 5 Batteri med låsspärr* 6 Laddare med stickkontakt* 7 Skyddskåpa för skärkniven 8 Bruksanvisning

• Ingår inte i leveransomfattningen.

säkerhetsanvisningar för elverktyg VARNING! Läs igenom alla säkerhetsanvisningar, anvisningar, bilder och tekniska data som gäller för detta elverktyg. Om säkerhetsanvisningar och annan information inte beaktas finns det risk för elstötar, brand och/eller allvarliga personskador.

Förvara säkerhetsanvisningar och information på ett säkert ställe för framtida bruk.SE 310 HT 4055 Säkerhetsanvisningar Begreppet "elverktyg" som används i säkerhetsanvisningarna avser nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

Undvik kroppskontakt med jordade ytor, såsom rör, element, spisar och kylskåp. Risken för elstötar ökar när din kropp är jordad.

Utsätt inte elverktyg för regn och väta. Om vatten tränger in i elverktyg risken för elektriska slag.

Var uppmärksam, vaksam och använd sunt förnuft vid arbete med ett elverktyg. Använd inte elverktyg om du är trött eller är påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet när du använder elverktyget kan leda till allvarliga personskador.

Bär personlig skyddsutrustning och använd alltid skyddsglasögon. Beroende på elverktygets typ och arbetssituationen ska alltid personlig skyddsutrustning, t.ex. andningsskydd, halksäkra skor, skyddshjälm eller hörselskydd användas för att minska risken för skador.

Se till att maskinen inte kan startas oavsiktligt. Försäkra dig om att elverktyget har slagits ifrån innan du ansluter det till strömförsörjningen eller ansluter batteriet, eller om du lyfter och bär det. Risk för olyckor om du håller ett finger på strömbrytaren medan du bär elverktyget, eller elverktyget är tillslaget när du ansluter det maskinen till strömförsörjningen.

Ta bort justeringsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som sitter i en roterande komponent kan orsaka personskador.

Undvik att arbeta i onormala kroppsställningar. Se till att du står stadigt och alltid håller balansen. På så sätt kan du bättre kontrollera det eldrivna redskapet i en oförutsedd situation.

Bär lämpliga kläder. Bär inga löst sittande kläder eller smycken. Håll hår, kläder och handskar borta442355_a 311 Säkerhetsanvisningar från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna.

Om anordningar för dammuppsugning eller dammupptagning kan monteras ska de anslutas och användas på föreskrivet sätt. Användning av dammuppsugning kan minska risken för skador förorsakade av damm.

Skapa ingen falsk säkerhet och missakta inte säkerhetsreglerna för elverktyg, även om du har använt verktyget ofta och känner till dess funktioner. Inom bråkdelar av sekunder kan ett nonchalant beteende orsaka allvarliga personskador.

3.4 Använda och hantera

Överbelasta inte elverktyget. Använd ett elverktyg som är avsett för det arbete du utför. Med ett passande elverktyg arbetar du bättre och säkrare i det angivna effektområdet.

Använd inte elverktyg med defekta strömbrytare. Ett elverktyg som inte längre kan kopplas till eller ifrån är farligt och måste repareras.

Dra ut kontakten ur eluttaget och/eller ta ut batteriet innan du gör inställningar, byter tillbehörsdelar eller lägger undan elverktyget. Dessa försiktighetsåtgärder förhindrar att elverktyget startas oavsiktligt.

Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer som saknar kunskaper eller inte har läst dessa anvisningar använda elverktyget. Elverktyg är farliga om de används av oerfarna personer.

Var noga med underhållet av elverktyg och insatsverktyg. Kontrollera att rörliga delar fungerar felfritt och inte kläms fast. Kontrollera också att inga andra delar är skadade och påverkar elverktygets funktion. Lämna in verktyget för att reparera skadade delar innan det tasSE 312 HT 4055 Säkerhetsanvisningar i bruk. Många olyckor orsakas av dåligt underhållna elverktyg.

Se till att skärverktygen är vassa och rena. Ordentligt skötta skärverktyg med vassa kanter fastnar inte lika lätt och är lättare att manövrera.

Använd elverktyg, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetssituationen och det arbete som ska utföras. Om elverktyget används till andra syften än avsedda användningar kan leda till farliga situationer.

Håll handtagen torra, rena och fria från olja och fett. Om handtagen är smorda kan elverktyget inte manövreras och hållas under kontroll i en oförutsedd situation.

Se till att arbetsområdet är städat och har god belysning. Risk för olyckor om arbetsområdet är ostädat eller dåligt belyst.

Arbeta inte med elverkyget i explosionsfarlig miljö där brandfarliga vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor.

Håll barn och andra personer på avstånd från elverktyget medan det används. Om du blir distraherad kan du förlora kontrollen över elverktyget.

3.6 Använda och hantera det

Ladda enbart batterierna i laddare som rekommenderas av tillverkaren. Det finns risk för brand om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.

Använd endast batterier som är avsedda för elverktyget. Om andra batterier används finns risk för personskador eller brand.

Förvara batterier som inte används på tillräckligt avstånd från gem, mynt, nycklar, spik, skruv och andra metallföremål som kan orsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batterikontakterna kan leda till brännskador eller brand.442355_a 313 Säkerhetsanvisningar

Vid felaktig användning kan vätska läcka ut ur batteriet. Undvik kontakt med denna vätska. Skölj med vatten vid eventuell kontakt. Om vätskan har kommit in i ögonen måste du dessutom kontakta läkare. Läckande batterivätska kan leda till hudirritationer eller brännskador.

Använd inga skadade eller förändrade batterier. Skadade eller förändrade batterier kan bete sig på oväntat sätt och orsaka brand, explosion eller risk för personskador.

Utsätt inte batteriet för eld eller höga temperaturer. Eld eller temperaturer över 130°C kan orsaka explosioner.

Följ alla anvisningar för laddning. Ladda aldrig batteriet eller det batteridrivna verktyget utanför temperaturområdet som anges i bruksanvisningen. En felaktig laddning eller laddning utanför tillåtet temperaturområde kan förstöra batteriet och höja risken för brand.

Låt endast kvalificerad personal reparera ditt elverktyg under användande av originalreservdelar. Detta garanterar att elverktyget förblir säkert.

Underhåll aldrig skadade batterier. Batterierna får endast underhållas av tillverkaren eller behörig kundtjänst.

säkerhetsanvisningar för häcksaxar (IEC 60745-2-15)

Håll alla kroppsdelar på avstånd från knivarna. Försök inte att ta bort kapade växtdelar när knivarna är i rörelse eller att hålla fast i växtdelar som ska klippas. Koppla ifrån häcksaxen innan du tar bort fastklämda växtdelar. Ett ögonblicks ouppmärksamhet medan du använder häcksaxen kan leda till allvarliga personskador.

Bär alltid häcksaxen i handtaget vid stillastående knivar. Om häcksaxen ska transporteras eller förvaras måste svärdskyddet alltidSE 314 HT 4055 Säkerhetsanvisningar sättas på. Hantera maskinen varsamt för att sänka risken för skador av kniven.

Håll alltid fast elverktyget i de isolerade handtagen eftersom det finns risk för att skärverktyget kommer i kontakt med dolda elledningar eller maskinens egen nätkabel. Om knivarna kommer i kontakt med en strömförande kabel kan metallkomponenter bli strömförande och förorsaka elstötar.

Se till att kabeln inte ligger inom arbetsområdet. Under arbetets gång är det möjligt att kabeln döljs av vegetation och kapas av misstag.

3.9 Säkerhetsanvisningar för

manövrering VARNING! Risk för elektromagnetiskt fält Elverktyget genererar ett elektromagnetiskt fält under drift. Detta fält kan i vissa situationer påverka aktiva och passiva medicinska implantat.

För att undvika allvarliga eller dödliga skador rekommenderar vi att personer med medicinska implantat tar kontakt med sin läkare och tillverkaren av implantatet innan elverktyget används.

Genomsök före arbetet den häck eller buskar som ska beskäras efter dolda föremål, exempelvis trådar, trådstängsel, trädgårdsredskap och flaskor och avlägsna dessa.

Hantera och transportera maskinen så att människor och djur aldrig kommer i kontakt med kniven. Sätt alltid på svärdskyddet på kniven före varje transport.

Håll inte i material som ska skäras bort under arbetet.442355_a 315 Säkerhetsanvisningar

Stäng av maskinen och vänta till kniven stannat innan du tar bort kvistar som fastnat.

Ta alltid ur batteriet ur maskinen och sätt svärdskyddet på kniven:

före kontroller, inställning och rengöring

före arbeten på kniven

innan verktyget lämnas utan tillsyn

före underhåll och reparationer

VARNING! Risk för vibration Det faktiska vibrations- emissionsvärdet när maskinen används kan avvika från tillverkarens angivna värde. Beakta följande inverkande faktorer före resp. under användningen:

Används maskinen för avsett ändamål?

Skärs eller bearbetas materialet på rätt sätt?

Är maskinen i gott skick?

Är skärverktyget tillräckligt vasst och är rätt verktyg monterat?

Är handtag och i förekommande fall vibrationshandtag monterade och fast angjorda vid maskinen?

Använd endast maskinen med det motorvarvtal som rekommenderas för arbetet. Undvik att använda maximalt varvtal för att på så sätt förebygga buller och vibrationer.SE 316 HT 4055 Säkerhetsanvisningar

Felaktigt underhåll samt felaktig hantering av maskinen kan leda till högre buller och allvarligare vibrationer. Detta kan leda till hälsoproblem. Stäng i sådana fall omedelbart av maskinen och lämna in den till en auktoriserad serviceverkstad för reparation.

Belastningen av vibration är beroende av arbetsuppgifterna och hur maskinen används. Gör en uppskattning av belastningsgraden och ta raster därefter. Därigenom minskas vibrationsbelastningen över hela arbetstiden avsevärt.

Längre tids arbete med maskinen kan leda till cirkulationsbesvär för användaren, sk "vita fingrar". För att förebygga sådana besvär bör man alltid bära arbetshandskar och hålla händerna varma. Skulle man upptäcka symptom på "vita fingrar" ska man omgående uppsöka läkare. Till symptomen hör: känslolöshet, reducerad känsel, ilningar, klåda, smärtor, förminskad muskelstyrka, förändring av hudens färg och tillstånd. Normalt uppträder dessa symptom först på fingrar, händer och märks på pulsen. Faran är särskilt stor vid lägre utomhustemperaturer.

Ta längre pauser under arbetsdagen för få vila från buller och vibrationer. Planera arbetet så att användning av maskinen som ger särskilt kraftiga vibrationer fördelas över flera arbetsdagar.

Om du känner obehag eller noterar färgförändringar i huden ska du genast avbryta arbetet med maskinen. Lägg in regelbundna vilopauser under arbetet. Utan tillräckliga pauser under arbetet kan lätt hand-arm-vibrationssyndrom uppstå.

Sök alltid minimera riskerna med att utsätta sig för vibrationer. Sköt maskinen i enlighet med anvisningarna i bruksanvisningen.

Om maskinen används ofta ska du kontakta din återförsäljare om antivibrationstillbehör (t.ex. handtag).

Undvik allt arbete med maskinen vid temperaturer under 10°C. Skapa en arbetsplan som begränsar exponeringen för vibrationer.442355_a 317 Säkerhetsanvisningar

Ett visst buller från maskinen kan inte undvikas. Förlägg alltid bullriga arbeten på tillåtna tider. Respektera vilotiderna och inskränk arbetstiden till den absolut nödvändiga. Bär alltid hörselskydd under arbetet och se även till att personer i närheten bär hörselskydd.

3.9.3 Säkerhetsanvisningar

till batteri Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när när batteriet används. Läs dessa anvisningar.

Använd endast batteriet i enlighet med sitt ändamål, dvs. för batteridrivna maskiner från AL-KO. Ladda endast batteriet med den avsedda laddaren från AL-KO.

Packa upp batteriet ur originalförpackningen när det ska användas.

Ladda upp batteriet helt och hållet innan den första användningen och använd alltid den angivna laddaren för detta. Iaktta alltid anvisningarna i denna bruksanvisning när batteriet ska laddas.

Använd inte batteriet i explosions- och brandfarliga miljöer.

Utsätt inte batteriet för väta och fukt när det används i maskinen.

Skydda batteriet från värme, olja och öppen eld så att det inte skadas och så att inga ångor eller elektrolytvätskor kan rinna ut.

Utsätt inte batteriet för stötar och kasta det inte.

Använd inte batteriet när det är smutsigt eller vått. Rengör och torka batteriet med en torr och ren duk.

Öppna, demontera eller sönderdela inte batteriet. Risk för elektriska stötar och kortslutning.

Batteriet får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person, som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur batteriet ska hanteras. Obehöriga är bl. a.:

personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågorSE 318 HT 4055 Säkerhetsanvisningar

personer som inte har några erfarenheter av eller kunskaper om batteriet

Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med batteriet.

Lämna inte batteriet permanent i laddaren. Vid en längre tids förvaring skall batteriet tas ut ur laddaren.

Ta ut batteriet ur de maskiner som det driver när dessa inte används.

När batteriet inte används skall det förvaras torrt och i ett låst utrymme. Skydda batterier mot hetta och direkt solljus. Obefogade personer och barn får inte ha åtkomst till batteriet.

3.9.4 Säkerhetsanvisningar

till laddare Detta avsnitt anger alla grundläggande säkerhets- och varningsanvisningar som ska beaktas när laddaren används. Läs dessa anvisningar.

Använd endast maskinen ändamålsenligt, dvs. för att ladda de angivna uppladdningsbara batterierna. Sätt endast in originalbatterier från AL-KO i laddaren.

Innan varje användning skall hela maskinen och framför allt nätkabeln och batterifacket kontrolleras avseende skador. Använd enbart apparaten i felfritt skick.

Använd inte apparaten i explosions- och brandfarliga miljöer.

Använd endast apparaten inomhus och utsätt den inte för väta och fukt.

Placera alltid laddaren på en välventilerad och ej brännbar yta, eftersom den värmer upp sig vid laddning. Håll ventilationsöppningarna fria och täck inte över apparaten.

Ta innan anslutningen av laddaren reda på om den nätspänning som anges i avsnittet ”Tekniska data” också finns tillgänglig.

Använd endast nätkabeln för att ansluta laddaren och inte för något ej avsett ändamål. Bär inte laddaren i nätkabeln och dra inte ut nätstickkontakten genom att dra i nätkabeln.

Skydda nätkabeln mot hetta, olja och vassa kanter så att den inte skadas.442355_a 319 Start

Använd inte laddaren när den är smutsig eller våt. Innan användningen skall apparaten och batteriet rengöras och torkas av.

Öppna inte laddaren och batteriet. Risk för elektriska stötar och kortslutning.

För din egen säkerhet, reparera alltid apparaten på en kvalificerad fackverkstad med hjälp av originaldelar.

Denna maskin får inte hanteras av obehöriga såvida inte dessa personer hålls under uppsikt av en person som ansvarar för deras säkerhet eller om dessa personer har fått anvisningar av den ansvariga personen hur maskinen ska hanteras. Obehöriga är bl. a.:

personer (inklusive barn) med begränsade fysiska, sensoriska eller mentala förmågor

personer som inte har några erfarenheter av eller kunskaper om apparaten.

Barn skall hållas under uppsikt och ges anvisningar så att de inte leker med apparaten.

När apparaten inte används skall den förvaras torrt och i ett låst utrymme. Obefogade personer och barn får inte ha åtkomst till apparaten. 4 START

OBSERVERA! Brandfara vid laddning! Eftersom laddaren värms upp uppstår brandfara om den har ställts på lättantändligt underlag och inte ventileras tillräckligt.

Använd alltid laddaren på ett ej brännbart underlag och i en ej brännbar omgivning.

Om förhanden: Se till att ventilationsöppningarna inte är övertäckta. ANMÄRKNING Batteri och laddare ingår inte i leveransomfånget. Det medföljande batteriet är bara delvis laddat. Ladda upp batteriet helt och hållet före den första användningen. Batteriet kan laddas i vilket laddningsstatus som helst. Avbrott i laddningen skadar inte batteriet. ANMÄRKNING Se de separata bruksanvisningarna för batteri och laddare för närmare information.SE 320 HT 4055 Användning 5 ANVÄNDNING VARNING! Risk för personskador av komponenter som lossnar Komponenter på maskinen som lossnar under arbetet kan orsaka allvarliga personskador.

Kontrollera innan maskinen slås på att alla maskinkomponenter har skruvats fast.

Montera skärverktygen så att de inte kan lossna under arbetet.

5.1 Sätta i och ta ut batteriet (02) (06)

1. Se till att du står stadigt.

2. Håll i det främre handtaget (03/1) med den

ena handen och fatta tag i det bakre handtaget (03/2) med den andra handen.

3. Tryck in säkerhetsbrytaren i det främre

handtaget (03/a) och tryck sedan in strömbrytaren i det bakre handtaget (03/b). Maskinen startar.

4. Håll båda brytare intryckta medan du

använder maskinen. Om du släpper strömbrytaren kommer maskinen att slås ifrån. 6 ARBETSBETEENDE OCH ARBETSTEKNIK (05) VARNING! Fara för nedstörtning Det föreligger alltid en fara för nedstörtning om man arbetar från en position ovan mark som t.ex. på en stege.

Använd därför alltid redskapet från marken och se till att stå stadigt.

Beakta alltid säkerhetsanvisningarna.

Beskär häckar regelbundet och endast under tillåtna tider.

Ta endast bort tunna kvistar och friska skott ytterst på häcken; klipp inte för djupt.

Klipp först båda sidorna av häcken och därefter ovansidan. På så sätt undviker du att avklippta växtdelar faller ned på ställen som ännu inte är klippta.

Häckar ska klippas i trapetsform. Detta förhindrar att de nedersta grenarna får för lite ljus och blir kala (05).

Ta endast bort gräsrester vid avstängd motor.

Vid transport/undanställning:

Sätt på svärdskyddet.

Ta bort batteriet efter användning och kontrollera att maskinen inte har skadats.442355_a 321 Underhåll och skötsel

7 UNDERHÅLL OCH SKÖTSEL

VARNING! Risk för skärskador! Fara för skärskador vid beröring av vassa maskindelar i rörelse liksom knivar.

Stäng alltid av maskinen före underhåll, skötsel och rengöring. Ta ut batteriet.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring. ANMÄRKNING Reparationsarbeten får endast genomföras av kompetent fackhandel eller AL-KO:s servicecenter.

Utsätt inte redskapet för väta eller fukt.

Rengör knivar och hölje med en borste eller trasa efter varje användning. Använd inget vatten eller aggressiva rengörings- eller lösningsmedel – Risk för korrosion och skador på plastdelarna.

Ta ut batteriet efter varje användningstillfälle och kontrollera om maskinen har skadats.

Rengör kniven och spraya med rostskyddande olja.

Kontrollera elkontakterna avseende korrosion. Rengör vid behov med en fin trådborste och spraya in med kontaktspray. 8 TRANSPORT Vidta följande åtgärder före transport:

1. Stäng av maskinen.

2. Ta ut batteriet ur maskinen.

3. Förpacka batteriet enligt föreskrift (se nedan).

ANMÄRKNING Den nominella energin i batteriet understiger 100Wh. Beakta nedanstående transportanvisningar. Litiumjonbatteriet omfattas av bestämmelserna om transport av farligt gods och får endast transporteras under vissa förutsättningar.

Oskadat batteri kan utan problem transporteras av användaren i gatutrafik förutsatt att batteriet är förpackat i handelsemballage och transporten inte är yrkesmässig. Beakta viktbegränsningarna för batterier som skickas separat:

max. 30kg totalvikt per paket vid transport på väg, räls eller vatten

ingen max. vikt vid lufttransport men max. 2st per paket

Vid befarad skada på batteriet (t.ex om maskinen har fallit ned) är sådan transport inte tillåten.

Yrkesmässiga användare som genomför transporten som del av sin verksamhet, t.ex. med leverans till byggplatser eller demonstrationer bör även respektera dessa anvisningar. I både ovan angivna fall måste man i alla händelser vidta åtgärder som gör att innehållet inte kan läcka ut. I andra fall är föreskrifterna om transport av farligt gods följas till punkt och pricka. Underlåtenhet att följa gällande föreskrifter kan leda till rättslig påföljd både för avsändare och transportör. Vidare anvisningar om transport och frakt.

Transportera och skicka endast litiumjonbatterier som är i oskadat skick.

Se till så att oavsiktlig igångsättning inte är möjlig under transporten eller frakten.

Skydda maskinen genom att emballera med en kraftig ytterförpackning (transportlåda). Använd om möjligt tillverkarens originalförpackning.SE 322 HT 4055 Förvaring

Markera förpackningen på korrekt sätt och bifoga erforderlig dokumentation för transporten eller frakten (t.ex. för paketservice eller spedition).

Vid transport på väg, räls eller vatten ska en varningsdekal finnas på förpackningen om ett eller flera batterier har bifogats maskinen. Om batteriet eller batterierna har satts in i eller monterats i maskinen krävs ingen varningsdekal eftersom ytterförpackningen/ originalförpackningen redan måste uppfylla särskilda föreskrifter.

Vid lufttransport ska alltid en varningsdekal finnas på förpackningen. Viktövergränserna för batterier som skickas tillsammans med maskinen ska beaktas: max. 5kg batterivikt per paket och max. 2st per paket som batteri/ batterier bifogas maskinen.

Ta i förväg reda på huruvida transport är möjlig med din utvalda transportör och förevisa förpackningen. Vi rekommenderar att man tar kontakt med specialist på farligt gods vid fraktförberedelsen. Beakta även eventuella nationella lagar och regler. 9 FÖRVARING

9.1 Förvara maskinen (04)

Knivskyddet kan monteras på väggen som hållare för häcksaxen (04). Se till att fästskruvarna sitter fast ordentligt!

Rengör maskinen och dess tillbehörsdelar noggrant efter varje användning och sätt på eventuella skyddskåpor.

Förvara maskinen på ett torrt, låst och frostfritt ställe.

Förvara maskinen utom räckhåll för barn och obehöriga personer. Vid uppehåll som varar mer än 30 dagar ska följande arbeten genomföras:

Rengör skärkniven och spraya med rostskyddande olja.

Rengör maskinen grundligt och förvara den i ett torrt utrymme.

9.2 Förvara batteri och laddare

FARA! Risk för explosioner och bränder! Personer dödas eller skadas svårt när batteriet exploderar, eftersom det förvarats framför öppen eld eller värmekällor.

Förvara batteriet svalt och torrt och inte vid öppen eld eller värmekällor. ANMÄRKNING På grund av den automatiska identifieringen av laddningsstatus är batteriet skyddat mot överladdning och kan därmed förbli en viss tid i laddaren, men inte permanent.

Förvara batteriet på ett torrt, frostfritt ställe vid en omgivningstemperatur mellan 0°C och +35°C och med en laddningsnivå ca. 40 - 60%.

På grund av risken för kortslutningar ska batteriet inte förvaras i närheten av metalliska eller syrahaltiga föremål.

Efter en viss förvaringstid måste batteriet laddas igen. Iaktta bruksanvisningen för batteriet.442355_a 323 Återvinning 10 ÅTERVINNING Information om tyska el- och elektroniklagen (ElektroG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Förbrukade batterier som inte är fast inbyggda måste avlägsnas före återvinningen! Återvinningen regleras i den särskilda batteriförordningen.

Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning.

Slutanvändaren är själv ansvarig för att avlägsna eventuella personuppgifter på den utrustning som ska återvinnas! Symbolen med överkorsas soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och återvinning (miljöstationer)

Försäljningsställen för elutrustning (fysisk butik och online) i den mån handlaren är förpliktigad till återtagande av varan eller erbjuder återtagande. Dessa utsagor gäller endast för maskiner som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2012/19/ EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater. Information om tyska batteriförordningen (BattG)

Elektrisk och elektronisk utrustning ska inte läggas i soporna utan hanteras med särskild återvinning!

Se drifts- och monteringsanvisningar för batterityp och kemiska system och beakta anvisningarna för en säker hantering av batterier.

Ägare liksom brukare av elektrisk och elektronisk utrustning är skyldiga att lämna uttjänt utrustning till återvinning. Återtagandet inskränker sig till normala hushållskvantiteter. Uttjänta batterier kan innehålla skadliga ämnen eller tungmetaller som har negativ inverkan på miljön och som kan orsaka hälsoproblem. Användning av uttjänta batterier och deras innehåll inverkar menligt på miljö och hälsa. Symbolen med överkorsad soptunna betyder att elektrisk och elektronisk utrustning inte kan slängas i hushållssoporna. Markeringarna Hg, Cd och PG på insamlingskärl har följande betydelser.:

Hg: Batteriet innehåller mer än 0,0005% kvicksilver

Cd: Batteriet innehåller mer än 0,002% kadmium

Pb: Batteriet innehåller mer än 0,004% bly Uttjänt elektrisk och elektronisk utrustning kan lämnas till följande insamlingsställen:

Offentliga inrättningar för insamling och återvinning (miljöstationer)

inköpsställen för batterier

inlämningsställe inom det gemensamma återlämningssystemet för förbrukade batterier

ett av tillverkarens återlämningsställen (om tillverkaren inte är medlem i det gemensamma återlämningssystemet) Ovanstående gäller bara för apparater, som installerats och sålts inom den Europeiska Unionen där det europeiska direktivet 2006/66/ EC gäller. I länder utanför den Europeiska Unionen kan avvikande bestämmelser gälla för avfallshanteringen av elektriska och elektroniska apparater.

11 KUNDTJÄNST/SERVICE

För frågor om garanti, reparationer och reservdelar vänder man sig till närmaste AL-KO:s servicecenter. Kontaktinformation finns på internet, på adressen www.al-ko.com/service-contactsSE 324 HT 4055 Felavhjälpning 12 FELAVHJÄLPNING OBSERVERA! Skaderisk Vassa maskindelar och delar i rörelse kan orsaka personskador.

Bär alltid skyddshandskar under underhåll, skötsel och rengöring av maskinen! Störning Orsak Åtgärd Motorn går inte. Batteriet är urladdat. Ladda batteriet. Batteri saknar eller är felplacerat. Sätt i batteriet korrekt. Ingen strömförsörjning. 1. Ta ur batteriet.

2. Rengör instickskontakterna i

maskinen. Motorskyddsbrytaren har kopplat ifrån motorn pga. överbelastning. Vänta tills motorskyddsbrytaren aktiverar motorn igen. Motorn kör med avbrott.

Strömbrytaren är defekt. Kontakta AL-KO:s servicecenter. Kniven blir lätt varm. Rökutveckling. Det saknas olja på kniven. 1. Stäng av redskapet och ta ur batteriet.

2. Rengör kniven och olja in den.

3. Sätt tillbaka batteriet.

Hack i kniven. Kontakta AL-KO:s servicecenter. Kvistar skärs inte av jämnt. Kvistar fastnar ofta i kniven. Kniven är slö. Kontakta AL-KO:s servicecenter. Glidspelet för kniven är för stort. Kontakta AL-KO:s servicecenter. Motorn går men inte kniven. Redskapsfel Kontakta AL-KO:s servicecenter. Redskapet vibrerar ovanligt mycket. Redskapsfel Kontakta AL-KO:s servicecenter. Batteritiden minskar väsentligt. Batteriets livslängd har gått ut. Byt ut batteriet. Använd endast originaltillbehör från tillverkaren. Batteriet går inte att ladda. Batterikontakterna är smutsiga. Kontakta AL-KO:s servicecenter. Batteriet eller laddaren är defekt. Beställ reservdelar. Kontakta AL-KO:s servicecenter. Batteriet är för varmt. Låt batteriet svalna.442355_a 325 Garanti ANMÄRKNING Vänd dig till vår kundtjänst vid fel som inte finns med i den här tabellen eller vid fel som du inte själv kan åtgärda. 13 GARANTI Eventuella material- eller tillverkningsfel på redskapet åtgärdas av oss under den lagstadgade garantitiden genom reparation eller ersättningsprodukt, efter vårt gottfinnande. Garantitiden bestäms av gällande lag i det land där redskapet köptes. Vår garantiförsäkran gäller enbart om:

originalreservdelar har använts Garantin upphör att gälla vid:

egenmäktiga reparationsförsök

egenmäktiga tekniska förändringar

ej avsedd användning Garantin gäller inte för:

Förslitningsdelar, som på reservdelsbladet är inramade xxxxxx (x) Garantitiden inleds i och med den första slutkundens köp av produkten. Datum på inköpskvittot gäller. Vänd er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Köparens lagstadgade anspråk gentemot försäljaren berörs inte av denna förklaring.

14 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi förklarar härmed att denna produkt i den form som den säljs på marknaden uppfyller kraven i de harmoniserade EU-direktiven, EU:s säkerhetsstandarder samt de produktspecifika standarderna. Produkt Batteridriven häcksax Serienummer G2033012 Tillverkare AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz, Tyskland Befullmäktigad för dokumentation Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz, Tyskland Typ EU-direktiv Harmoniserade standarder HT 4055 Ljudnivå
