BEDIENUNGSANLEITUNG HT 4055 AL-KO

BETRIEBSANLEITUNG AKKU-HECKENSCHERE HT 4055 442355_a 10 | 2017

1442355_a 5 HT 4055 Art.-Nr. 113609 550mm 20mm 2,6kg / 4,0kg mit Akku IPXO 1400min

3.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge ......................................................... 13

3.2 Elektrische Sicherheit............................................................................................................ 13 3.3 Sicherheit von Personen ....................................................................................................... 13

3.4 Verwendung und Behandlung des Elektrowerkzeugs........................................................... 14

3.5 Arbeitsplatzsicherheit ............................................................................................................ 16

3.6 Verwendung und Behandlung des Akkuwerkzeugs .............................................................. 16

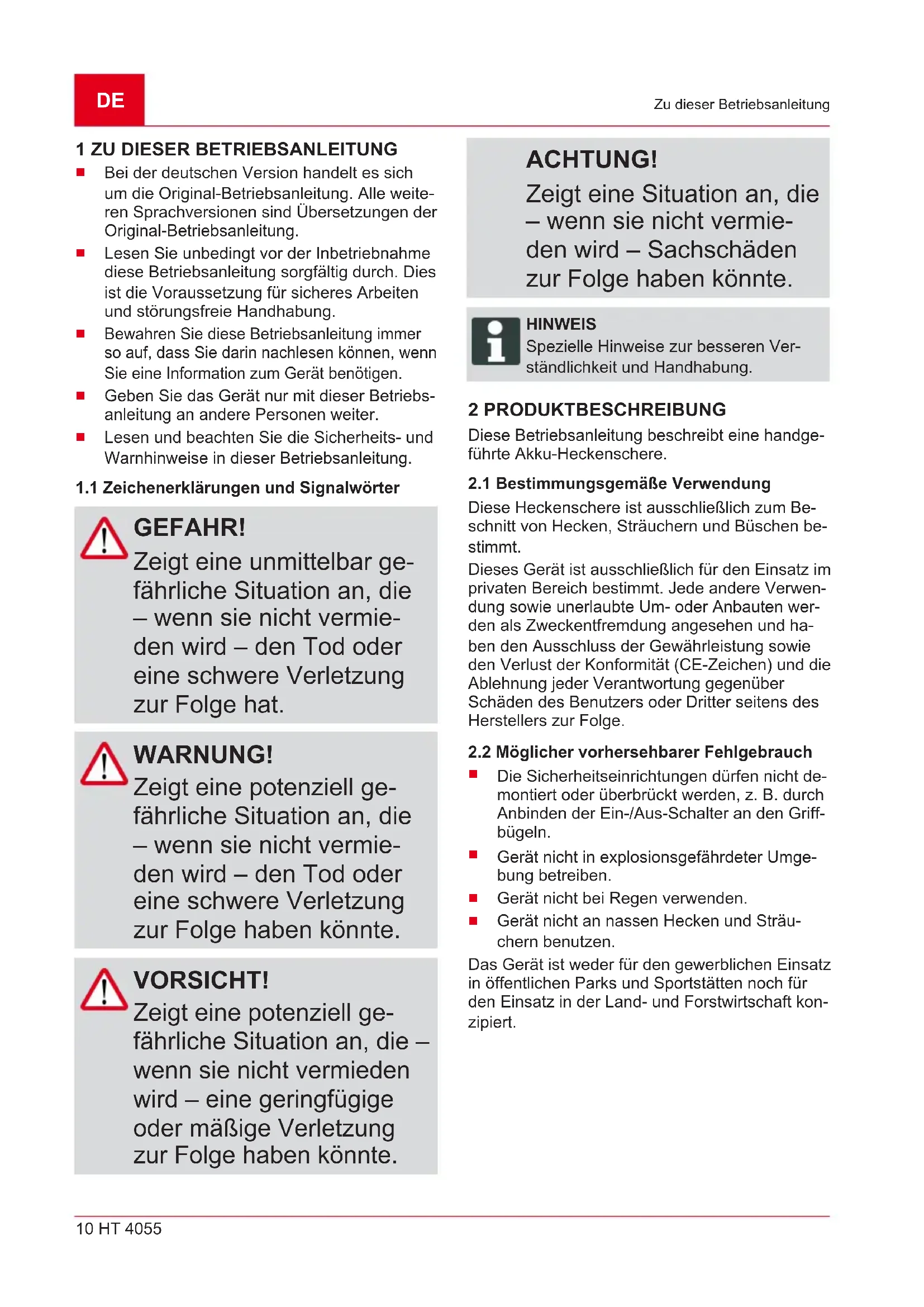

1 ZU DIESER BETRIEBSANLEITUNG

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weite- ren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.

Geben Sie das Gerät nur mit dieser Betriebs- anleitung an andere Personen weiter.

Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Zeichenerklärungen und Signalwörter

GEFAHR! Zeigt eine unmittelbar ge- fährliche Situation an, die – wenn sie nicht vermie- den wird – den Tod oder eine schwere Verletzung zur Folge hat. WARNUNG! Zeigt eine potenziell ge- fährliche Situation an, die – wenn sie nicht vermie- den wird – den Tod oder eine schwere Verletzung zur Folge haben könnte. VORSICHT! Zeigt eine potenziell ge- fährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte. ACHTUNG! Zeigt eine Situation an, die – wenn sie nicht vermie- den wird – Sachschäden zur Folge haben könnte. HINWEIS Spezielle Hinweise zur besseren Ver- ständlichkeit und Handhabung. 2 PRODUKTBESCHREIBUNG Diese Betriebsanleitung beschreibt eine handge- führte Akku-Heckenschere.

2.1 Bestimmungsgemäße Verwendung

Diese Heckenschere ist ausschließlich zum Be- schnitt von Hecken, Sträuchern und Büschen be- stimmt. Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwen- dung sowie unerlaubte Um- oder Anbauten wer- den als Zweckentfremdung angesehen und ha- ben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

2.2 Möglicher vorhersehbarer Fehlgebrauch

Die Sicherheitseinrichtungen dürfen nicht de- montiert oder überbrückt werden, z.B. durch Anbinden der Ein-/Aus-Schalter an den Griff- bügeln.

Gerät nicht in explosionsgefährdeter Umge- bung betreiben.

Gerät nicht bei Regen verwenden.

Gerät nicht an nassen Hecken und Sträu- chern benutzen. Das Gerät ist weder für den gewerblichen Einsatz in öffentlichen Parks und Sportstätten noch für den Einsatz in der Land- und Forstwirtschaft kon- zipiert.442355_a 11 Produktbeschreibung

2.3 Sicherheits- und Schutzeinrichtungen

WARNUNG! Verletzungsgefahr Defekte und außer Kraft gesetzte Sicherheits- und Schutzeinrichtungen kön- nen zu schweren Verlet- zungen führen.

Lassen Sie defekte Si- cherheits- und Schutzeinrichtungen re- parieren.

Setzen Sie Sicherheits- und Schutzeinrichtun- gen nie außer Kraft.

2.3.1 Überlastschutz

VORSICHT! Vorsicht vor Sachschä- den Bei zu dickem Schnittgut oder einem harten Gegen- stand blockiert das Messer und der Motor schaltet au- tomatisch ab.

Entfernen Sie vor allen Arbeiten den Akku des Geräts.

Entfernen Sie die Blo- ckade am Messer.

Warten Sie ungefähr 5 Sekunden.

Schalten Sie das Gerät wieder ein.

VORSICHT! Verletzungsgefahr am Schneidmesser Bei nicht montiertem Handschutz besteht Ver- letzungsgefahr am Schneidmesser.

Benutzen Sie das Gerät nie ohne Handschutz.

2.3.3 Zweihand-Betätigung

Die Heckenschere kann nur mit beiden Händen gleichzeitig betätigt werden.

2.4 Symbole am Gerät

Sym- bol Bedeutung Besondere Vorsicht bei der Handha- bung! Vor der Inbetriebnahme die Betriebs- anleitung lesen! Augenschutz tragen! Gehörschutz tragen! Mundschutz tragen! Gerät vor Regen und Nässe schützen!

HINWEIS Der Akku und das Ladegerät sind nicht im Lieferumfang enthalten.DE 12 HT 4055 Produktbeschreibung Die Heckenschere darf nur mit folgenden Kompo- nenten verwendet werden:

Lithium-Ionen Akku – B150 Li, Art.-Nr. 113280 / B200 Li, Art.-Nr. 113524

Ladegerät – C130 Li, Art.-Nr. 113281 ACHTUNG! Gefahr von Geräte- und Akkuschäden Wird das Gerät mit einem ungeeigneten Akku betrie- ben, können Gerät und Ak- ku beschädigt werden.

Betreiben Sie das Gerät nur mit dem vorge- schriebenen Akku. HINWEIS In den folgenden Betriebsanleitungen finden Sie weitere Informationen:

"Li-Ion Akku B150 Li" (Dok.-Nr. 441630)

"Ladegerät C130 Li" (Dok.-Nr. 441633) Prüfen Sie nach dem Auspacken, ob alle Bauteile geliefert wurden.

Nr. Bauteil 1 Heckenschere HT 4055 2 Schutzabdeckung für Schneidmesser 3 Betriebsanleitung

2.6 Produktübersicht (01)

Die Produktübersicht gibt einen Überblick über das Gerät. Nr. Bauteil 1 Schneidmesser 2 Handschutz 3 Vorderer Griffbügel mit Sicherheits- schalter 4 Hinterer Griffbügel mit Ein-/Aus- Schalter 5 Akku mit Arretierung* 6 Ladegerät mit Netzstecker* 7 Schutzabdeckung für Schneidmes- ser 8 Bedienungsanleitung

• Nicht im Lieferumfang enthalten.442355_a 13 Sicherheitshinweise 3 SICHERHEITSHINWEISE

Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicher- heitshinweise, Anweisun- gen, Bebilderungen und technischen Daten, mit denen dieses Elektro- werkzeug versehen ist. Versäumnisse bei der Ein- haltung der nachfolgenden Anweisungen können elek- trischen Schlag, Brand und/oder schwere Verlet- zungen verursachen.

Bewahren Sie alle Si- cherheitshinweise und Anweisungen für die Zu- kunft auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerk- zeug" bezieht sich auf netzbe- triebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetrie- bene Elektrowerkzeuge (ohne Netzleitung).

3.2 Elektrische Sicherheit

Vermeiden Sie Körperkon- takt mit geerdeten Oberflä- chen wie von Rohren, Hei- zungen, Herden und Kühl- schränken. Es besteht ein er- höhtes Risiko durch elektri- schen Schlag, wenn Ihr Kör- per geerdet ist.

Halten Sie Elektrowerkzeu- ge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerk- zeug erhöht das Risiko eines elektrischen Schlages.

3.3 Sicherheit von Personen

Seien Sie aufmerksam, ach- ten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medika- menten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeugs kann zu ernsthaften Verlet- zungen führen.

Tragen Sie persönliche Schutzausrüstung und im- mer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staub- maske, rutschfeste Sicher- heitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerk- zeugs, verringert das Risiko von Verletzungen.DE 14 HT 4055 Sicherheitshinweise

Vermeiden Sie eine unbeab- sichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausge- schaltet ist, bevor Sie es an die Stromversorgung und/ oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen.

Entfernen Sie Einstellwerk- zeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschal- ten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektro- werkzeugs befindet, kann zu Verletzungen führen.

Vermeiden Sie eine abnor- male Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kön- nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

Tragen Sie geeignete Klei- dung. Tragen Sie keine wei- te Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewe- genden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden.

Wenn Staubabsaug- und - auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Ver- wendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern.

Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektro- werkzeug vertraut sind. Achtloses Handeln kann bin- nen Sekundenbruchteilen zu schweren Verletzungen füh- ren.

Behandlung des Elektrowerkzeugs

Überlasten Sie das Elektro- werkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im ange- gebenen Leistungsbereich.442355_a 15 Sicherheitshinweise

Benutzen Sie kein Elektro- werkzeug, dessen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen ab- nehmbaren Akku, bevor Sie Geräteeinstellungen vor- nehmen, Ersatzwerkzeugtei- le wechseln oder das Elek- trowerkzeug weglegen. Die- se Vorsichtsmaßnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeugs.

Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie kei- ne Personen das Elektro- werkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elek- trowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

Pflegen Sie Elektrowerkzeu- ge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile ein- wandfrei funktionieren und nicht klemmen, ob Teile ge- brochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beein- trächtigt ist. Lassen Sie be- schädigte Teile vor dem Einsatz des Elektrowerk- zeugs reparieren. Viele Un- fälle haben ihre Ursache in schlecht gewarteten Elektro- werkzeugen.

Halten Sie Schneidwerkzeu- ge scharf und sauber. Sorg- fältig gepflegte Schneidwerk- zeuge mit scharfen Schneid- kanten verklemmen sich weni- ger und sind leichter zu füh- ren.

Verwenden Sie Elektrowerk- zeug, Einsatzwerkzeug, Ein- satzwerkzeuge usw. ent- sprechend diesen Anwei- sungen. Berücksichtigen Sie dabei die Arbeitsbedin- gungen und die auszufüh- rende Tätigkeit. Der Ge- brauch von Elektrowerkzeu- gen für andere als die vorge- sehenen Anwendungen kann zu gefährlichen Situationen führen.

Halten Sie Griffe und Griff- flächen trocken, sauber und frei von Öl und Fett. Rutschi- ge Griffe und Griffflächen er- lauben keine sichere Bedie-DE 16 HT 4055 Sicherheitshinweise nung und Kontrolle des Elek- trowerkzeugs in unvorherge- sehenen Situationen.

3.5 Arbeitsplatzsicherheit

Halten Sie Ihren Arbeitsbe- reich sauber und gut be- leuchtet. Unordnung oder un- beleuchtete Arbeitsbereiche können zu Unfällen führen.

Arbeiten Sie mit dem Elek- trowerkzeug nicht in explo- sionsgefährdeter Umge- bung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämp- fe entzünden können.

Halten Sie Kinder und ande- re Personen während der Benutzung des Elektrowerk- zeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren.

Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen wer- den. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, be- steht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

Verwenden Sie nur die da- für vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

Halten Sie den nicht benutz- ten Akku fern von Büro- klammern, Münzen, Schlüs- seln, Nägeln, Schrauben oder anderen kleinen Me- tallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbren- nungen oder Feuer zur Folge haben.

Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Was- ser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätz- lich ärztliche Hilfe in An- spruch. Austretende Akkuf- lüssigkeit kann zu Hautreizun- gen oder Verbrennungen füh- ren.442355_a 17 Sicherheitshinweise

Benutzen Sie keinen be- schädigten oder veränder- ten Akku. Beschädige oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Ver- letzungsgefahr führen.

Setzen Sie einen Akku kei- nem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion hervorrufen.

Befolgen Sie alle Anweisun- gen zum Laden und laden Sie den Akku oder das Ak- kuwerkzeug niemals außer- halb des in der Betriebsan- leitung angegebenen Tem- peraturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Tempera- turbereichs kann den Akku zerstören und die Brandge- fahr erhöhen.

Lassen Sie Ihr Elektrowerk- zeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Warten Sie niemals beschä- digte Akkus. Sämtliche War- tung von Akkus sollte nur durch den Hersteller oder be- vollmächtigte Kundendienst- stellen erfolgen.

3.8 Sicherheitshinweise für

Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnitt- gut zu entfernen oder zu schneidendes Material fest- zuhalten. Entfernen Sie ein- geklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ein Moment der Unachtsam- keit bei Benutzung der He- ckenschere kann zu schweren Verletzungen führen.

Tragen Sie die Heckensche- re am Griff bei stillstehen- dem Messer. Bei Transport oder Aufbewahrung der He- ckenschere stets die Schutzabdeckung aufzie- hen. Sorgfältiger Umgang mit dem Gerät verringert die Ver- letzungsgefahr durch das Messer.

Halten Sie das Elektrowerk- zeug nur an den isolierten Griffflächen, da das Schneidmesser in Berüh-DE 18 HT 4055 Sicherheitshinweise rung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Halten Sie das Kabel vom Schneidbereich fern. Wäh- rend des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehent- lich durchtrennt werden.

3.9 Sicherheitshinweise zur

Bedienung WARNUNG! Gefahr durch elektroma- gnetisches Feld Dieses Elektrowerkzeug er- zeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann un- ter bestimmten Umständen aktive oder passive medizi- nische Implantate beein- trächtigen.

Um die Gefahr von ernst- haften oder tödlichen Ver- letzungen zu verringern, empfehlen wir Personen mit medizinischen Implan- taten ihren Arzt und den Hersteller vom medizini- schen Implantat zu kon- sultieren, bevor das Elek- trowerkzeug bedient wird.

Suchen Sie die Hecken und Büsche vor dem Beschneiden auf verborgene Objekte ab – z.B. Drähte, Drahtzäune, Stromleitungen, Gartengeräte, Flaschen – und entfernen Sie diese.

Bewegen und transportieren Sie das Gerät so, dass Perso- nen und Tiere das Schneid- messer nicht berühren kön- nen. Schieben Sie vor dem442355_a 19 Sicherheitshinweise Transport die Schutzabde- ckung über das Schneidmes- ser.

Halten Sie während der Arbeit die abzuschneidenden Zwei- ge nicht fest.

Schalten Sie das Gerät aus und warten Sie, bis das Schneidmesser zum Stillstand gekommen ist, bevor Sie ein- geklemmte Zweige entfernen.

Entfernen Sie den Akku aus dem Gerät und schieben Sie die Schutzabdeckung über das Schneidmesser bei:

Prüf-, Einstell- und Reini- gungsarbeiten

Arbeiten am Schneidmes- ser

Verlassen des Geräts

Wartungs- und Reparatur- arbeiten

3.9.1 Vibrationsbelastung

WARNUNG! Gefahr durch Vibration Der tatsächliche Vibrationsemissionswert bei der Gerätebenutzung kann vom angegebenen Wert des Herstellers ab- weichen. Beachten Sie vor bzw. während der Benut- zung folgende Einflussfak- toren:

Wird das Gerät bestim- mungsgemäß verwen- det?

Wird das Material auf die richtige Art und Wei- se geschnitten bzw. ver- arbeitet?

Befindet sich das Gerät in einem ordentlichen Gebrauchszustand?

Ist das Schneidwerk- zeug ordentlich ge- schärft bzw. ist das rich- tige Schneidwerkzeug eingebaut?

Sind die Haltegriffe und ggf. optionale Vibrati- onsgriffe montiert, und sind diese fest mit dem Gerät verbunden?DE 20 HT 4055 Sicherheitshinweise

Betreiben Sie das Gerät nur mit der für die jeweilige Arbeit erforderlichen Motordrehzahl. Vermeiden Sie die maximale Drehzahl, um Lärm und Vibra- tionen zu verringern.

Aufgrund unsachgemäßer Be- nutzung und Wartung können sich der Lärm und die Vibra- tionen des Geräts erhöhen. Dies führt zu Gesundheits- schäden. Schalten Sie in die- sem Fall das Gerät sofort aus und lassen Sie es von einer autorisierten Service-Werk- stätte reparieren.

Der Belastungsgrad durch Vi- bration ist von der durchzu- führenden Arbeit bzw. der Verwendung des Geräts ab- hängig. Schätzen Sie ihn ab und legen Sie entsprechende Arbeitspausen ein. Dadurch verringert sich die Vibrations- belastung über die gesamte Arbeitszeit wesentlich.

Der längere Gebrauch des Geräts setzt den Bediener Vi- brationen aus und kann Kreis- laufprobleme ("weißer Finger") verursachen. Um die- ses Risiko zu vermindern, Handschuhe tragen und die Hände warm halten. Falls ein Symptom des "weißen Fingers" erkannt wird, sofort einen Arzt aufsuchen. Zu die- sen Symptomen gehören: Ge- fühllosigkeit, Verlust der Sen- sibilität, Kribbeln, Jucken, Schmerz, Nachlassen der Kraft, Änderung der Farbe oder des Zustands der Haut. Normalerweise betreffen die- se Symptome die Finger, die Hände oder den Puls. Bei niedrigen Temperaturen er- höht sich die Gefahr.

Legen Sie während Ihres Ar- beitstages längere Pausen ein, damit Sie sich vom Lärm und den Vibrationen erholen können. Planen Sie Ihre Ar- beit so, dass der Einsatz von Geräten, die starke Vibratio- nen erzeugen, über mehrere Tage verteilt wird.

Falls Sie ein unangenehmes Gefühl oder eine Hautverfär- bung während der Benutzung des Geräts an Ihren Händen feststellen, unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Ohne ausreichende Ar- beitspausen kann es zu ei- nem Hand-Arm-Vibrationssyn- drom kommen.442355_a 21 Sicherheitshinweise

Minimieren Sie Ihr Risiko, sich Vibrationen auszusetzen. Pflegen Sie das Gerät ent- sprechend den Anweisungen in der Betriebsanleitung.

Falls das Gerät häufig ver- wendet wird, kontaktieren Sie Ihren Fachhändler um Antivi- brationszubehör (z.B. Griffe) zu erwerben.

Vermeiden Sie es, mit dem Gerät bei Temperaturen von unter 10°C zu arbeiten. Le- gen Sie in einem Arbeitsplan fest, wie die Vibrationsbelas- tung begrenzt werden kann.

Eine gewisse Lärmbelastung durch dieses Gerät ist unver- meidbar. Verlegen Sie lärminten- sive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Hal- ten Sie sich ggf. an Ruhezeiten und beschränken sie die Arbeits- dauer auf das Notwendigste. Zu Ihrem persönlichen Schutz und zum Schutz in der Nähe befindli- cher Personen ist ein geeigneter Gehörschutz zu tragen.

3.9.3 Sicherheitshinweise

zum Akku Dieser Abschnitt nennt alle grundlegenden Sicherheits- und Warnhinweise, die bei der Be- nutzung des Akkus zu beachten sind. Lesen Sie diese Hinweise!

Akku nur bestimmungsgemäß nutzen, d.h. für akkubetriebe- ne Geräte der Firma AL-KO. Akku nur mit dem vorgesehe- nen AL-KO Ladegerät aufla- den.

Neuen Akku erst aus der Ori- ginalverpackung auspacken, wenn er verwendet werden soll.

Den Akku vor dem ersten Ge- brauch vollständig aufladen und dafür stets das angege- bene Ladegerät verwenden. Die Angaben in dieser Be- triebsanleitung zum Aufladen des Akkus einhalten.

Betreiben Sie den Akku nicht in explosions- und brandge- fährdeten Umgebungen.

Setzen Sie den Akku beim Betreiben mit dem Gerät nicht Nässe und Feuchtigkeit aus.

Den Akku vor Hitze, Öl und Feuer schützen, damit er nicht beschädigt wird und keine Dämpfe und Elektrolytflüssig- keiten austreten können.DE 22 HT 4055 Sicherheitshinweise

Den Akku nicht stoßen oder werfen.

Den Akku nicht verschmutzt oder nass benutzen. Vor Ver- wendung den Akku mit einem trockenen, sauberen Tuch rei- nigen und trocknen.

Akku nicht öffnen, zerlegen oder zerkleinern. Es besteht Stromschlag- und Kurz- schlussgefahr.

Dieser Akku darf nicht von un- befugten Personen benutzt werden, es sei denn, sie wer- den durch eine für ihre Sicher- heit zuständige Person beauf- sichtigt oder sie erhielten von ihr Anweisungen, wie der Ak- ku zu benutzen ist. Unbefugte Personen sind z.B.:

Personen (einschließlich Kinder) mit eingeschränk- ten physischen, sensori- schen oder geistigen Fä- higkeiten

Personen, die keine Erfah- rung und/oder kein Wissen über den Akku besitzen.

Kinder müssen beaufsichtigt und unterwiesen werden, da- mit sie nicht mit dem Akku spielen.

Den Akku nicht auf Dauer im Ladegerät belassen. Akku zur längeren Aufbewahrung aus dem Ladegerät entfernen.

Den Akku aus den betriebe- nen Geräten entfernen, wenn diese nicht benutzt werden.

Den unbenutzten Akku tro- cken und an einem abge- schlossenen Ort lagern. Vor Hitze und direkter Sonnenein- strahlung schützen. Unbefug- te Personen und Kinder dür- fen keinen Zugriff auf den Ak- ku haben.

3.9.4 Sicherheitshinweise

zum Ladegerät Dieser Abschnitt nennt alle grundlegenden Sicherheits- und Warnhinweise, die bei der Be- nutzung des Ladegerätes zu be- achten sind. Lesen Sie diese Hinweise!

Benutzen Sie das Gerät nur bestimmungsgemäß, d.h. zum Laden des vorgesehenen Akkus. Nur Original Akkus von AL-KO mit dem Ladege- rät laden.

Vor jeder Nutzung das ge- samte Gerät sowie insbeson- dere das Netzkabel und den Akkuschacht auf Beschädi-442355_a 23 Sicherheitshinweise gungen prüfen. Das Gerät nur in einwandfreiem Zustand be- nutzen.

Betreiben Sie das Gerät nicht in explosions- und brandge- fährdeten Umgebungen.

Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es nicht Nässe und Feuchtig- keit aus.

Das Ladegerät immer auf eine gut belüftete und nicht brenn- bare Fläche stellen, weil es sich beim Ladevorgang er- wärmt. Die Lüftungsschlitze freihalten und das Gerät nicht abdecken.

Vor dem Anschließen des La- degerätes in Erfahrung brin- gen, ob die in den techni- schen Daten genannte Netz- spannung verfügbar ist.

Das Netzkabel nur zum An- schließen des Ladegerätes verwenden, nicht zweckent- fremden. Ladegerät nicht am Netzkabel tragen, und den Netzstecker nicht durch Zie- hen am Netzkabel aus der Steckdose ziehen.

Das Netzkabel vor Hitze, Öl und scharfen Kanten schüt- zen, damit es nicht beschädigt wird.

Ladegerät und Akku nicht ver- schmutzt oder nass benutzen. Vor Verwendung das Gerät und den Akku reinigen und trocknen.

Ladegerät und Akku nicht öff- nen. Es besteht Stromschlag- und Kurzschlussgefahr.

Lassen Sie Ihr Gerät zu Ihrer Sicherheit nur von qualifizier- tem Fachpersonal und mit Original-Ersatzteilen reparie- ren.

Dieses Gerät darf nicht von unbefugten Personen benutzt werden, es sei denn, sie wer- den durch eine für ihre Sicher- heit zuständige Person beauf- sichtigt oder sie erhielten von ihr Anweisungen, wie das Ge- rät zu benutzen ist. Unbefugte Personen sind z.B.:

Personen (einschließlich Kinder) mit eingeschränk- ten physischen, sensori- schen oder geistigen Fä- higkeiten

Personen, die keine Erfah- rung und/oder kein Wissen über das Gerät besitzen.

Kinder müssen beaufsichtigt und unterwiesen werden, da- mit sie nicht mit dem Gerät spielen.DE 24 HT 4055 Inbetriebnahme

Unbenutzte Geräte trocken und an einem abgeschlosse- nen Ort lagern. Unbefugte Personen und Kinder dürfen keinen Zugriff auf das Gerät haben. 4 INBETRIEBNAHME

VORSICHT! Brandgefahr beim La- den! Aufgrund Erwärmung des Ladegeräts besteht Brand- gefahr, wenn es auf leicht brennbaren Untergrund gestellt und nicht ausrei- chend belüftet wird.

Betreiben Sie das Lade- gerät immer auf nicht- brennbarem Untergrund bzw. in nicht-brennbarer Umgebung.

Falls vorhanden: Halten Sie die Lüftungsschlitze frei. HINWEIS Der Akku und das Ladegerät sind nicht im Lieferumfang enthalten. Der Akku ist teilgeladen. Den Akku vor dem ers- ten Gebrauch vollständig aufladen. Der Akku kann in jedem beliebigen Ladezustand geladen werden. Eine Unterbrechung des Ladens schadet dem Akku nicht. HINWEIS Für detaillierte Informationen die separa- ten Betriebsanleitungen zum Akku und zum Ladegerät beachten. 5 BEDIENUNG WARNUNG! Verletzungsgefahr durch sich ablösende Geräte- teile Sich während des Betriebs ablösende Geräteteile kön- nen zu schweren Verlet- zungen führen.

Überprüfen Sie vor dem Einschalten des Geräts, ob alle Geräteteile fest angeschraubt sind.

Befestigen Sie Schneid- werkzeuge so, dass sie sich während des Be- triebes nicht ablösen können.

5.1 Akku einsetzen und herausziehen (02)

1. Akku (02/1) in den Akkuschacht (02/2) ein-

schieben (02/a), bis er einrastet. Akku herausziehen

1. Entriegelungstaste (06/1) am Akku (06/2)

drücken und gedrückt halten.

2. Akku herausziehen (06/a).

5.2 Heckenschere starten (03)

1. Einen sicheren Stand einnehmen.

2. Mit einer Hand den vorderen Griff (03/1), an-

schließend mit der anderen Hand den hinte- ren Griff (03/2) umfassen.

3. Den Sicherheitsschalter am vorderen Griffbü-

gel drücken (03/a), anschließend den Ein-/ Aus-Schalter am hinteren Griffbügel drücken (03/b). Das Gerät startet.

4. Während der Arbeit beide Schalttasten ge-

drückt halten. Sobald der Ein-/Aus-Schalter losgelassen wird, schaltet das Gerät ab.442355_a 25 Arbeitsverhalten und Arbeitstechnik (05) 6 ARBEITSVERHALTEN UND ARBEITSTECHNIK (05) WARNUNG! Erhöhte Sturzgefahr Es besteht erhöhte Sturz- gefahr, wenn die Arbeit von einer erhöhten Positi- on aus (z.B. Leiter) vorge- nommen wird.

Arbeiten Sie mit dem Gerät immer vom Bo- den aus und achten Sie dabei darauf, dass Sie sicher stehen.

Beachten Sie die Si- cherheitshinweise.

Hecke regelmäßig und nur zu den erlaubten Zeiten schneiden.

Nur die dünnen Zweige und frischen Triebe an der Oberfläche der Hecke abschneiden; nicht zu tief schneiden.

Immer zuerst beide Seiten einer Hecke und anschließend die Oberseite schneiden. So kann kein Schnittgut in noch nicht bearbeitete Bereiche fallen.

Hecken sollten immer trapezförmig geschnit- ten werden. Dies verhindert das Auskahlen der unteren Äste (05).

Schnittgut nur bei stehendem Motor entfer- nen.

Beim Verlassen/Transport des Gerätes:

Schutzabdeckung aufstecken.

Nach Gebrauch den Akku entnehmen und Gerät auf Schäden überprüfen.

7 WARTUNG UND PFLEGE

WARNUNG! Gefahr von Schnittverlet- zungen Gefahr von Schnittverlet- zungen beim Hineingreifen in scharfkantige und sich bewegende Geräteteile so- wie in Schneidwerkzeuge.

Schalten Sie vor War- tungs-, Pflege- und Rei- nigungsarbeiten immer das Gerät aus. Entfer- nen Sie den Akku.

Tragen Sie bei War- tungs-, Pflege- und Rei- nigungsarbeiten immer Schutzhandschuhe. HINWEIS Reparaturarbeiten dürfen nur kompe- tente Fachbetriebe oder unsere AL-KO Servicestellen durchführen.

Gerät keiner Nässe oder Feuchtigkeit ausset- zen.

Nach jedem Einsatz Gehäuse und Schneid- messer mit einer Bürste oder einem Tuch rei- nigen. Kein Wasser und/oder aggressive Rei- nigungs- bzw. Lösungsmittel verwenden – Korrosionsgefahr und Beschädigung der Kunststoffteile.

Nach jedem Einsatz den Akku entfernen und das Gerät auf Beschädigungen überprüfen.

Schneidmesser reinigen und mit Rostschutz- öl einsprühen.

Schneidmesser regelmäßig überprüfen. AL- KO Servicestelle aufsuchen bei:

stumpfem Schneidmesser

übermäßigem VerschleißDE 26 HT 4055 Transport

Alle Schrauben auf festen Sitz überprüfen.

Elektrische Kontakte des Geräts auf Korrosi- on prüfen, ggf. mit einem feinen Drahtpinsel reinigen und dann mit einem Kontaktspray einsprühen. 8 TRANSPORT Führen Sie vor dem Transport folgende Maßnah- men durch:

1. Gerät ausschalten.

2. Akku aus dem Gerät entfernen.

3. Akku vorschriftsgemäß verpacken (s.u.).

HINWEIS Die Nennenergie des Akkus/der Akkus beträgt weniger als 100Wh. Beachten Sie deshalb die nachfolgenden Trans- porthinweise! Der enthaltene Li-Ion Akku unterliegt dem Ge- fahrgutrecht, kann jedoch unter vereinfachten Be- dingungen transportiert werden:

Durch den privaten Benutzer kann der unbe- schädigte Akku ohne weitere Auflagen auf der Straße transportiert werden, sofern die- ser einzelhandelsgerecht verpackt ist und der Transport Privatzwecken dient. Die Ge- wichtsobergrenzen für einzeln versendete Akkus sind zu beachten:

max. 30kg Gesamtgewicht je Paket beim Transport auf Straße, Schiene und Was- ser

keine Gewichtsobergrenze beim Luft- transport, aber max. 2Stück je Paket

Bei Vermutung einer Beschädigung des Ak- kus (z.B. durch Herunterfallen des Geräts) ist der Transport unzulässig.

Gewerbliche Nutzer, welche den Transport in Verbindung mit ihrer Haupttätigkeit durchfüh- ren (z.B. Lieferungen von und zu Baustellen oder Vorführungen), können diese Vereinfa- chung ebenfalls in Anspruch nehmen. In beiden o.g. Fällen müssen zwingend Vorkeh- rungen getroffen werden, um ein Freiwerden des Inhalts zu verhindern. In anderen Fällen sind die Vorschriften des Gefahrgutrechts zwingend ein- zuhalten! Bei Nichtbeachtung drohen dem Ab- sender und ggf. dem Beförderer empfindliche Strafen. Weitere Hinweise zu Beförderung und Versand

Transportieren bzw. Versenden Sie Lithium- Ionen Akkus nur im unbeschädigtem Zu- stand!

Sichern Sie das Gerät so, dass eine unbeab- sichtigte Inbetriebnahme während der Beför- derung verhindert wird.

Sichern Sie das Gerät durch eine starke Au- ßenverpackung (Versandkarton). Verwenden Sie möglichst die Originalverpackung des Herstellers.

Stellen Sie die korrekte Kennzeichnung und Dokumentation der Sendung beim Transport bzw. Versand (z.B. durch Paketdienst oder Spedition) sicher:

Beim Transport auf Straße, Schiene und Wasser muss auf der Verpackung ein Warnaufkleber angebracht sein, wenn der Akku/die Akkus dem Gerät beigelegt sind. Wenn der Akku/die Akkus in das Gerät eingesetzt bzw. eingebaut sind, ist kein Warnaufkleber notwendig, weil die Außenverpackung/Originalverpackung bereits bestimmten Vorschriften entspre- chen muss.

Beim Lufttransport muss in jedem Fall ein Warnaufkleber auf der Verpackung ange- bracht sein. Die Gewichtsobergrenzen für zusammen mit dem Gerät versendete Akkus sind zu beachten: max. 5kg Akku- gewicht je Paket und max. 2Stück je Pa- ket, wenn der Akku/die Akkus dem Gerät beigelegt sind.

Informieren Sie sich vorab, ob ein Transport mit dem von Ihnen gewählten Dienstleister möglich ist, und zeigen Sie ihre Sendung an. Wir empfehlen Ihnen die Hinzuziehung eines Ge- fahrgut-Fachmanns zur Vorbereitung des Ver- sands. Bitte beachten Sie auch eventuelle weiter- führende nationale Vorschriften.442355_a 27 Lagerung 9 LAGERUNG

9.1 Lagerung des Geräts (04)

Der Messerschutz kann als Halterung für die He- ckenschere an der Wand angebracht werden (04). Achten Sie auf festen Sitz der Befestigungs- schrauben!

Nach jedem Gebrauch das Gerät und seine Zubehörteile gründlich reinigen und – falls vorhanden – alle Schutzabdeckungen anbrin- gen.

Gerät an einem trockenen, abschließbaren und frostsicheren Platz lagern.

Gerät außerhalb der Reichweite von Kindern und unbefugten Personen aufbewahren. Vor Betriebspausen, die länger als 30 Tage dau- ern, folgende Arbeiten durchführen:

Schneidmesser reinigen und mit Rostschutz- öl einsprühen.

Gerät gründlich reinigen und in einem tro- ckenen Raum aufbewahren.

9.2 Lagerung von Akku und Ladegerät

GEFAHR! Gefahr von Explosionen und Bränden! Personen werden getötet oder schwer verletzt, wenn der Akku explodiert, weil er vor offenen Flammen oder Hitzequellen gelagert wur- de.

Lagern Sie den Akku kühl und trocken, jedoch nicht vor offenen Flam- men oder Hitzequellen. HINWEIS Der Akku ist beim Aufladen aufgrund der automatischen Erkennung des Ladezu- standes vor Überladen geschützt und kann somit einige Zeit, jedoch nicht auf Dauer, mit dem Ladegerät verbunden verbleiben.

Den Akku an einem trockenen, frostfreien Ort lagern bei einer Lagertemperatur von 0°C – +35°C und mit einem Ladezustand von ca. 40 – 60%.

Den Akku wegen Kurzschlussgefahr nicht in der Nähe metallischer oder säurehaltiger Ge- genstände lagern.

Der Akku muss nach einer gewissen Lager- zeit nachgeladen werden. Beachten Sie hier- zu die Bedienungsanleitung des Akkus. 10 ENTSORGUNG Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehö- ren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor der Abgabe entnommen werden! Deren Entsorgung wird über das Batte- riegesetz geregelt.

Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Ge- brauch gesetzlich zur Rückgabe ver- pflichtet.

Der Endnutzer trägt die Eigenverant- wortung für das Löschen seiner perso- nenbezogenen Daten auf dem zu ent- sorgenden Altgerät! Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen. Elektro- und Elektronikaltgeräte können bei fol- genden Stellen unentgeltlich abgegeben werden:

Öffentlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z.B. kommunale Bauhöfe)

Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.DE 28 HT 4055 Kundendienst/Service Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richt- linie 2012/19/EU unterliegen. In Ländern außer- halb der Europäischen Union können davon ab- weichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Hinweise zum Batteriegesetz (BattG)

Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedie- nungs- bzw. Montageanleitung.

Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch ge- setzlich zur Rückgabe verpflichtet. Die Rückgabe beschränkt sich auf die Ab- gabe von haushaltsüblichen Mengen. Altbatterien können Schadstoffe oder Schwerme- talle enthalten, die der Umwelt und der Gesund- heit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthalte- nen Ressourcen trägt zum Schutz dieser beiden wichtigen Güter bei. Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen. Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb der Mülltonne, so steht dies für Folgen- des:

Hg: Batterie enthält mehr als 0,0005% Quecksilber

Cd: Batterie enthält mehr als 0,002% Cadmi-

Pb: Batterie enthält mehr als 0,004% Blei Akkus und Batterien können bei folgenden Stel- len unentgeltlich abgeben werden:

Öffentlich-rechtliche Entsorgungs- bzw. Sam- melstellen (z.B. kommunale Bauhöfe)

Verkaufsstellen von Batterien und Akkus

Rücknahmestellen des gemeinsamen Rück- nahmesystems für Geräte-Altbatterien

Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesys- tems) Diese Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern au- ßerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten. 11 KUNDENDIENST/SERVICE Bei Fragen zu Garantie, Reparatur oder Ersatz- teilen wenden Sie sich bitte an Ihre nächstgele- gene AL-KOServicestelle. Diese finden Sie im Internet unter folgender Adresse: www.al-ko.com/service-contacts442355_a 29 Hilfe bei Störungen

12 HILFE BEI STÖRUNGEN

VORSICHT! Verletzungsgefahr Scharfkantige und sich bewegende Geräteteile können zu Ver- letzungen führen.

Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe! Störung Ursache Beseitigung Motor läuft nicht. Akku ist leer. Akku laden. Akku fehlt oder Akku sitzt nicht richtig. Akku richtig einsetzen. Stromversorgung ist unter- brochen.

2. Steckkontakte des Geräts reini-

gen. Motorschutzschalter hat Mo- tor wegen Überlastung abge- schaltet. Warten, bis der Motorschutzschalter den Motor freischaltet. Motor läuft mit Unterbrechun- gen.

Ein-/Aus- Schalter ist de- fekt. AL-KO Servicestelle aufsuchen. Schneidmesser läuft heiß. Rauchentwicklung. Kein Öl auf dem Schneid- messer.

1. Gerät ausschalten und Akku ent-

2. Schneidmesser reinigen und ein-

3. Akku wieder einsetzen.

Schneidmesser ist stumpf.

Scharten im Schneid- messer. AL-KO Servicestelle aufsuchen. Zweige werden unsauber ge- schnitten. Zweige werden oft im Schneidmesser einge- klemmt. Schneidmesser ist stumpf. AL-KO Servicestelle aufsuchen. Gleitspiel des Schneidmes- sers ist zu groß. AL-KO Servicestelle aufsuchen. Motor läuft, aber Schneid- messer bewegt sich nicht. Gerätefehler AL-KO Servicestelle aufsuchen. Gerät vibriert ungewöhnlich. Gerätefehler AL-KO Servicestelle aufsuchen. Akku-Betriebszeit fällt deut- lich ab. Lebensdauer des Akkus ist abgelaufen. Akku ersetzen. Nur Original-Zubehör vom Hersteller verwenden.DE 30 HT 4055 Garantie Störung Ursache Beseitigung Akku lässt sich nicht laden. Akkukontakte sind ver- schmutzt. AL-KO Servicestelle aufsuchen. Akku oder Ladegerät sind defekt. Ersatzteile bestellen. AL-KO Service- stelle aufsuchen. Akku ist zu heiß. Akku abkühlen lassen. HINWEIS Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder nicht selbst behoben werden können, an unseren Kundendienst wenden. 13 GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh- rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde. Unsere Garantiezusage gilt nur bei:

Beachten dieser Betriebsanleitung

Sachgemäßer Behandlung

Verwenden von Original-Ersatzteilen Die Garantie erlischt bei:

Eigenmächtigen Reparaturversuchen

Eigenmächtigen technischen Veränderungen

Nicht bestimmungsgemäßer Verwendung Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen xxxxxx (x) gekennzeichnet sind Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käu- fers gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.442355_a 31 EG-Konformitätserklärung

14 EG-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass dieses Produkt in der auf dem Markt vertriebenen Form die Anforderungen der harmonisierten EU-Richtlinien, der EU-Sicherheitsstandards und die produktspezifischen Stan- dards erfüllt. Produkt Akku-Heckenschere Seriennummer G2033012 Hersteller AL-KO Geräte GmbH Ichenhauser Str. 14 D-89359 Kötz Dokumentations-Bevollmächtigter Andreas Hedrich Ichenhauser Str. 14 D-89359 Kötz Typ EU-Richtlinien Harmonisierte Normen HT 4055 Schallleistungspegel
