HTA 1845 - Škarje za živo mejo AL-KO - Brezplačna navodila za uporabo
Brezplačno poiščite navodila za napravo HTA 1845 AL-KO v formatu PDF.
| Znamka | AL-KO |
| Model | HTA 1845 |
| Vrsta izdelka | Brezžične teleskopske škarje za živo mejo |
| Uporaba | Domača (amatersko vrtnarjenje) |
| Napajanje | Litij-ionska baterija 18 V (ni priložena) |
| Dolžina rezila | 45 cm |
| Teža (brez baterije) | 4,2 kg |
| Dolžina teleskopske ročice | Nastavljiva od 1,5 m do 2,6 m |
| Obračanje rezalne glave | Vrtljiva (več položajev) |
| Vrsta združljive baterije | Baterije AL-KO B125 Li (ref. 113896) in druge serije |
| Združljiv polnilec | Polnilci AL-KO serija 443131 |
| Indikator napolnjenosti baterije | Da (3 LED segmenti) |
| Zaščita pred preobremenitvijo | Da (samodejna zaustavitev motorja) |
| Gumb za sprostitev | Da (preprečuje nenamerni zagon) |
| Zaščitni pokrov rezila | Vključen |
| Raven hrupa (LWA) | 95 dB(A) |
| Raven vibracij (roke-roka) | 2,5 m/s² |
| Redno vzdrževanje | Redno čistite in oljite rezilo |
| Skladiščenje | Suho mesto, zaščiteno pred zmrzaljo |
| Razpoložljivi nadomestni deli | Rezilo, baterija, polnilec, zaščitni pokrov |
Pogosto zastavljena vprašanja - HTA 1845 AL-KO
Vprašanja uporabnikov o HTA 1845 AL-KO
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Škarje za živo mejo v formatu PDF brezplačno! Poiščite svoja navodila HTA 1845 - AL-KO in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. HTA 1845 znamke AL-KO.
NAVODILA ZA UPORABO HTA 1845 AL-KO
2.1 Namenska uporaba.... 91
2.2 Možna predvidljiva napačna raba ..... 91
2.3 Varnostne naprave in zaščita.... 91
2.3.1 Preobremenitvena zaščita...... 91
2.3.2 Zaščitni pokrov za rezalni nož ..... 92
2.3.3 Sprostitveni gumb.... 92
2.4 Simboli na napravi.... 92
2.4.1 Varnostne oznake.... 92
2.4.2 Oznake za upravljanje.... 92
2.5 Pregled izdelka (01) 92
2.6 Obseg dobave....92
3 Varnostni napotki 93
3.1 Splošna varnostna navodila za električne stroje.... 93
3.1.1 Varnost na delovnem mestu...... 93
3.1.2 Električna varnost 93
3.1.3 Varnost oseb 93
3.1.4 Uporaba in ravnanje z električnim strojem.... 94
3.1.5 Uporaba in ravnanje s strojem z akumulatorskim napajanjem...... 94
3.1.6 Servis.... 94
3.2 Varnostni napotki za škarje za živo mejo 94
3.3 Varnostni napotki za škarje za živo
mejo s podaljšanim dometom ..... 95
3.4 Obremenitve zaradi vibracij.... 95
3.5 Obremenitev zaradi hrupa.... 96
3.6 Varnostni napotki za akumulatorsko baterijo in polnilnik.... 96
3.7 Varnostni napotki glede upravljanja ... 96
4 Montaža 97
4.1 Namestitev/snemanje rezalne glave (02)....97
5 Zagon 97
5.1 Napolnite akumulatorsko baterijo ..... 97
5.2 Vstavljanje in odstranjevanje akumulatorske baterije (03, 04)....97
6 Upravljanje 97
6.1 Preverjanje stanja napolnjenosti akumulatorske baterije 97
6.2 Podaljševanje/skrajševanje teleskopskega ročaja (05)....97
6.3 Obračanje rezalne glave (06, 07) ..... 98
6.4 Vklop in izklop naprave (08, 09) ..... 98
7 Obnašanje pri delu in delovna tehnika (10)....98
8 Vzdrževanje in nega.... 98
9 Pomoč pri motnjah 98
10 Transport....100
11 Skladiščenje ....100
11.1 Shranjevanje naprave....100
11.2 Skladiščenje akumulatorske baterije in polnilnika....100
12 Odstranjevanje ....100
13 Tehnični podatki 101
14 Servisna služba/servis....101
15 Garancija....102
1 K TEM NAVODILOM ZA UPORABO
Nemška različica je izvirnik navodil za uporabo. Različice v vseh drugih jezikih so prevodi originalnih navodil za uporabo.
Navodila za uporabo vedno hranite tako, da jih lahko uporabite, kadar boste potrebovali informacije o napravi.
Napravo izročite drugim osebam samo skupaj s temi navodili za uporabo.
■ Preberite in upoštevajte varnostne napotke in opozorila v teh navodilih za uporabo.

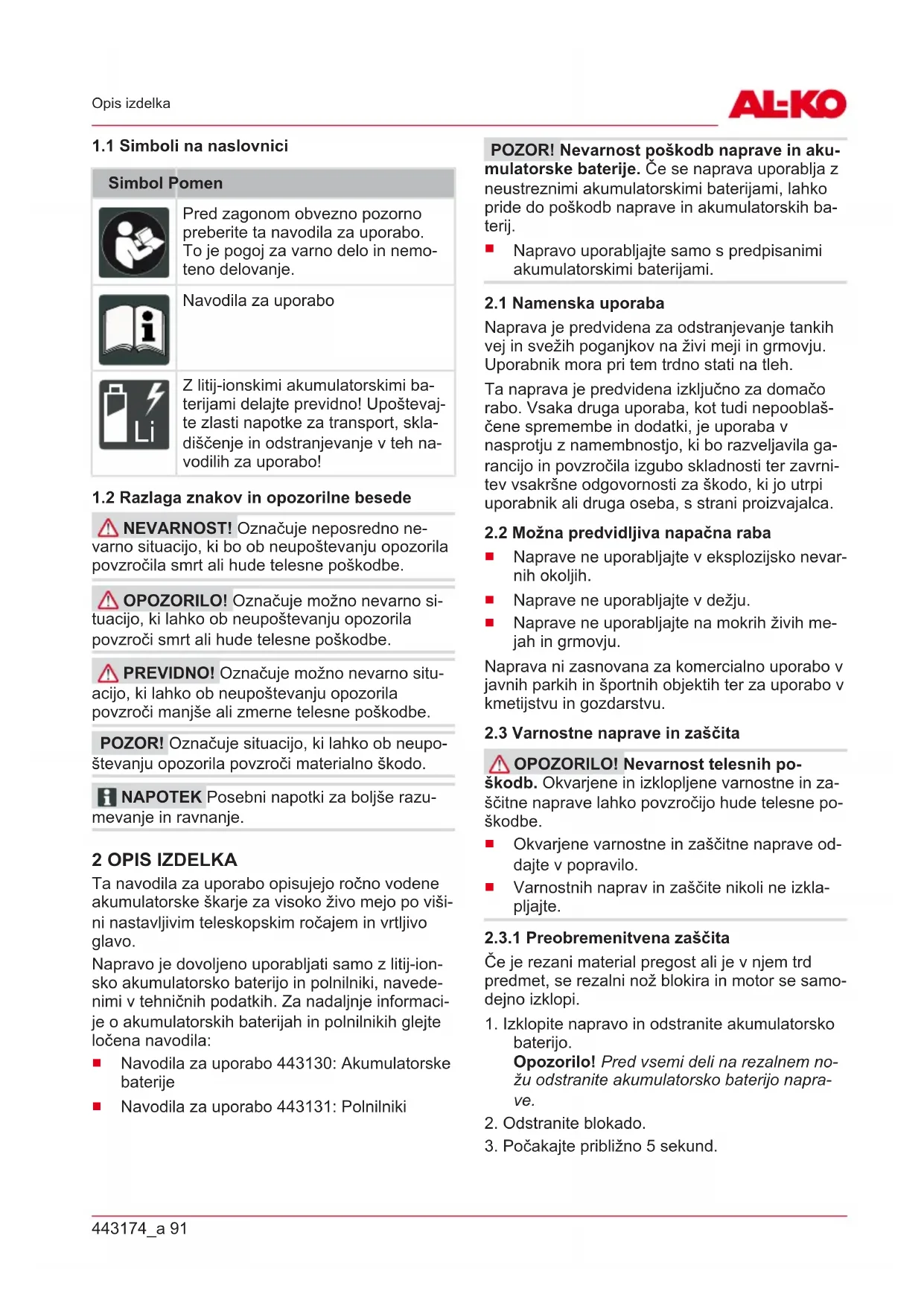

1.1 Simboli na naslovnici
Simbol Pomen
Pred zagonom obvezno pozorno preberite ta navodila za uporabo. To je pogoj za varno delo in nemoteno delovanje.
Navodila za uporabo
Z litij-ionskimi akumulatorskimi baterijami delajte previdno! Upoštevajte zlasti napotke za transport, skla-diščenje in odstranjevanje v teh navodilih za uporabo!
1.2 Razlaga znakov in opozorilne besede
⚠ NEVARNOST! Označuje neposredno nevarno situacijo, ki bo ob neupoštevanju opozorila povzročila smrt ali hude telesne poškodbe.
⚠️ OPOZORILO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči smrt ali hude telesne poškodbe.
⚠ PREVIDNO! Označuje možno nevarno situacijo, ki lahko ob neupoštevanju opozorila povzroči manjše ali zmerne telesne poškodbe.
POZOR! Označuje situacijo, ki lahko ob neupoštevanju opozorila povzroči materialno škodo.
i NAPOTEK Posebni napotki za boljše razumevanje in ravnanje.
2 OPIS IZDELKA
Ta navodila za uporabo opisujejo ročno vodene akumulatorske škarje za visoko živo mejo po višini nastavljivim teleskopskim ročajem in vrtljivo glavo.
Napravo je dovoljeno uporabljati samo z litij-ionsko akumulatorsko baterijo in polnilniki, navedenimi v tehničnih podatkih. Za nadaljnje informacije o akumulatorskih baterijah in polnilnikih glejte ločena navodila:
Navodila za uporabo 443130: Akumulatorske baterije
Navodila za uporabo 443131: Polnilniki
POZOR! Nevarnost poškodb naprave in akumulatorske baterije. Če se naprava uporablja z neustreznimi akumulatorskimi baterijami, lahko pride do poškodb naprave in akumulatorskih baterij.
Napravo uporabljajte samo s predpisanimi akumulatorskimi baterijami.
2.1 Namenska uporaba
Naprava je predvidena za odstranjevanje tankih vej in svežih poganjkov na živi meji in grmovju. Uporabnik mora pri tem trdno stati na tleh.
Ta naprava je predvidena izključno za domačo rabo. Vsaka druga uporaba, kot tudi nepooblaščene spremembe in dodatki, je uporaba v nasprotju z namembnostjo, ki bo razveljavila garancijo in povzročila izgubo skladnosti ter zavrnitev vsakršne odgovornosti za škodo, ki jo utrpi uporabnik ali druga oseba, s strani proizvajalca.
2.2 Možna predvidljiva napačna raba
■ Naprave ne uporabljajte v eksplozijsko nevarnih okoljih.
■ Naprave ne uporabljajte v dežju.
■ Naprave ne uporabljajte na mokrih živih mejah in grmovju.
Naprava ni zasnovana za komercialno uporabo v javnih parkih in športnih objektih ter za uporabo v kmetijstvu in gozdarstvu.
2.3 Varnostne naprave in zaščita
OPOZORILO! Nevarnost telesnih po-
škodb. Okvarjene in izklopljene varnostne in zaščitne naprave lahko povzročijo hude telesne poškodbe.
Okvarjene varnostne in zaščitne naprave oddajte v popravilo.
■ Varnostnih naprav in zaščite nikoli ne izklapljajte.
2.3.1 Preobremenitvena zaščita
Če je rezani material pregost ali je v njem trd predmet, se rezalni nož blokira in motor se samodejno izklopi.
- Izklopite napravo in odstranite akumulatorsko baterijo.
Opozorilo! Pred vsemi deli na rezalnem nožu odstranite akumulatorsko baterijo naprave.
- Odstranite blokado.
-
Počakajte približno 5 sekund.
-
Znova vstavite akumulatorsko baterijo in vklopite napravo.
2.3.2 Zaščitni pokrov za rezalni nož
Pred montažo, transportom in skladiščenjem je treba na rezalni nož namestiti zaščitni pokrov, da se preprečijo telesne poškodbe oseb in gmotna škoda.
2.3.3 Sprostitveni gumb
S sprostitvenim gumbom sprostite stikalo za vklop/izklop. Na ta način se prepreči nenameren vklop naprave med enkratnim pritiskom stikala za vklop/izklop.
2.4 Simboli na napravi
2.4.1 Varnostne oznake
Simbol Pomen
Pri ravnanju bodite posebej previdni! Pred zagonom preberite navodila za uporabo!
Nosite zaščitno čelado, glušnike in zaščitna očala!
Naprave ne izpostavljajte dežju!
Ne poškodujte vodnikov pod nape- tostjo. Nevarnost električnega udara!
Upoštevajte odmik 10 m od prevodnih delov!
Pred nastavitvenimi, čistilnimi in vzdrževalnimi deli odstranite akumulatorsko baterijo.
2.4.2 Oznake za upravljanje
Simbol Pomen
Privijte/sprostite teleskopski ročaj.
2.5 Pregled izdelka (01)
Pregled izdelka (01) nudi pregled naprave.
Št. Sestavni del
| 1 Osnovna naprava | |
| 2 | ■ Spodnji ročaj |
| 3 | ■ Zgornji ročaj |
| 4 | ■ Pritrdilna puša |
| 5 | ■ Akumulatorska baterija* |
| 6 | ■ Prikaz stanja napolnjenosti |
| 7 | ■ Sprostitveni gumb |
| 8 | ■ Stikalo za vklop/izklop |
| 9 | ■ Teleskopski ročaj |
| 10 Rezalna glava z vrtljivim zglobom | |
| 11 Polnilnik* | |
| 12 Zaščitni pokrov za rezalni nož | |
| 13 Navodila za uporabo | |
* Ni v obsegu dobave, vendar je na voljo z naslednjo številko izdelka: glej tehnične podatke.
2.6 Obseg dobave
i NAPOTEK Akumulatorska baterija in polnilnik nista vključena v obseg dobave, zato ju je treba kupiti ločeno.
Po razpakiranju preverite, ali so dostavljeni vsi sestavni deli.
Št. Sestavni del
| 1 Osnovna naprava |
| 2 Rezalna glava z vrtljivim zglobom |
| 3 Zaščitni pokrov za rezalni nož |
| 4 Navodila za uporabo |
3 VARNOSTNI NAPOTKI
3.1 Splošna varnostna navodila za električne stroje
OPOZORILO! Preberite vse varnostne napotke, navodil, risbe in tehnične podatke, s katerimi je ta stroj opremljen. V primeru neupoštevanja naslednjih navodil lahko pride do električnega udara, požara in/ali hudih poškodb.
Vse varnostne napotke in navodila shranite za uporabo v prihodnje.
Izraz »stroj«, ki se uporablja v varnostnih napotkih, se nanaša na stroje z omrežnim napajanjem (z napajalnim kablom) ali na stroje z akumulatorskim napajanjem (brez napajalnega kabla).
3.1.1 Varnost na delovnem mestu
Vzdržujte delovno območje čisto in dobro prezračeno. Zaradi nereda ali neosvetljenih delovnih območij lahko pride do nesreč.
■ Stroja ne uporabljajte v eksplozijsko ogroženem območju, v katerem so gorljive te- kočine, plini ali prah. Stroji proizvajajo iskre, zaradi katerih se lahko prah ali hlapi vname- jo.
■ Med uporabo stroja se v bližini ne smejo nahajati otroci in druge osebe. V primeru motenj lahko izgubite nadzor nad strojem.
3.1.2 Električna varnost
- Priključni vtič stroja se mora prilegati v vtičnico. Vtiča ni dovoljeno spreminjati. Z varnostno ozemljenimi stroji ne upo- rabljajte adapterskih vtičev. Nespremenjeni vtiči in primerne vtičnice zmanjšajo tvegane električnega udara.
Izogibajte se stiku z ozemljenimi površinami, kot so cevi, grelniki, peči ali hladilniki. Če je vaše telo ozemljeno, obstaja povečano tveganja električnega udara.
■ Strojev ne izpostavljajte dežju ali vlagi. Vdor vode v stroj poveča tveganje električne- ga udara. - Priključnega vodnika ne uporabljajte za druge namene, na primer za nošenje stroja, obešanje ali za vlečenje vtiča iz vtičnice. Priključnega vodnika ne izpostavljajte toploti, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zavozlani priključni vodniki povečajo tveganje električnega udara.
Če s strojem delate na prostem, uporabite samo podaljške, ki so primerni za upora-
bo na prostem. Z uporabo podaljška, ki je primeren za uporabo na prostem, se zmanjša tveganje električnega udara.
Če se uporabi stroja v vlažnem okolju ne morete izogniti, uporabite zaščitno stikalo za okvarni tok. Z uporabo zaščitnega stikala za okvarni tok se zmanjša tveganje električnega udara.
3.1.3 Varnost oseb
Bodite pozorni, pazljivi in pri delu s strojem ravnajte razumno. Stroja ne uporabljajte, će ste utrujeni ali pod vplivom drog, alkohola ali zdravil. V trenutku nepazljivosti pri uporabi stroja lahko pride do resnih poškodb.
Nosite osebno zaščitno opremo in vedno nosite zaščitna očala. Z nošenjem osebne zaščitne opreme, kot so maska za prah, nedrsni varnostni čevlji, varnostna čelada ali zaščita za sluh, glede na vrsto in namen uporabe stroja, se zmanjša tveganje poškodb.
■ Preprečite nenamerni zagon naprave. Preden stroj priključite v napajanje in/ali akumulatorsko baterijo ter preden ga dvignete ali nosite, se prepričajte, da je izklopljen. Če imate pri nošenju stroja prst na stikalu ali pa v električno omrežje priključite vklopljeno električno orodje, lahko pride do nesreče.
■ Preden vklopite stroj, odstranite nastavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaja v vrtljivem se delu stroja, lahko povzroči poškodbe.
Izogibajte se nenaravni drži telesa. Poskrbite za varno in stabilno stojišče ter pazite na ravnotežje. Tako boste v nepričakovanih situacijah stroj lahko bolje nadzorovali.
Nosite primerna oblačila. Ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte gibljivim delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko zapletejo v premikajoče se dele.
Če je mogoče montirati naprave za odse-savanje in prestrezanje prahu, jih je treba priključiti in pravilno uporabljati. Z upora-bo sesalne naprave za prah lahko zmanjšate nevarnosti, ki lahko nastanejo zaradi prahu.
- Ne zazibajte se v navidezno varnost in ne opuščajte varnostnih predpisov za stroje, tudi će po večkratni uporabi poznate stroj. Nepazljivo ravnanje lahko sekundah povzroči hude telesne poškodbe.
3.1.4 Uporaba in ravnanje z električnim strojem
■ Stroja ne preobremenite. Za svoje delo uporabite stroj, ki je predviden za ta namen. Z ustreznim strojem boste v navedenem območju zmogljivosti delali bolje in bolj varno.
Ne uporabljajte strojev s pokvarjenim stikalom. Stroj, ki ga več ni mogoče vklopiti ali izklopiti, je nevaren in ga je treba popraviti.
Pred izvajanjem nastavitev naprave, za-menjavo nastavkov ali odlaganjem stroja izvlecite vtič iz vtičnice in/ali odstranite snemljivo akumulatorsko baterijo. S tem varnostnim ukrepom preprečite, da bi se stroj nenamerno vklopl.
■ Stroje, ki jih ne uporabljate, shranite izven dosega otrok. Ne dovolite, da stroj uporabljajo osebe, ki ga ne poznajo in ki niso prebrale teh navodil. Stroji so nevarni, će jih uporabljajo neizkušene osebe.
■ Stroje in nastavke skrbno negujte. Preverite, ali vrteči se deli delujejo brezhibno in se ne zatikajo, ali so deli zlomljeni ali tako močno poškodovani, da je delovanje stroja ovirano. Poskrbite, da so poškodovani deli pred uporabo stroja popravljeni. Vzrok za veliko nesreč je slabo vzdrževan stroj.
■ Rezalna orodja naj bodo vedno čista in naostrena. Skrbno negovana rezalna orodja z ostrimi rezili se redkeje zatikajo in jih je mo-goče lažje voditi.
Stroj, nastavke, priključna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in delo, ki ga boste opravljali. Če stroj uporabljate za druge namene, ki niso predvideni, lahko pride do nevarnih situacij.
Ročaji in prijemalne površine morajo biti vedno suhi, čisti in na njih ne sme biti olja in maziva. Zdrsljivi ročaji in prijemalne površine ne dovoljujejo varnega delovanja in upravljanja stroja v nepredvidenih situacijah.
3.1.5 Uporaba in ravnanje s strojem z akumulatorskim napajanjem
Akumulatorske baterije polnite samo s polnilniki, ki jih priporoča proizvajalec. Če polnilnik, ki je predviden za določeno vrsto akumulatorske baterije, uporabljate z drugimi akumulatorskimi baterijami, obstaja nevarnost požara.
V strojih uporabljajte samo akumulatorske baterije, ki so predvidene zanje. Uporaba drugih akumulatorskih baterij lahko povzroči poškodbe in požar.
Akumulatorske baterije, ki je ne uporabljate, ne približujte sponkam za papir, kovancem, ključem, žebljem, vijakom ali drugim kovinskim predmetom, ki lahko povzročijo premostitev kontaktov. Kratek stik med kontakti akumulatorske baterije lahko povzroči opekline ali požar.
- Pri nepravilni uporabi lahko iz akumulatorske baterije izteče tekočina. Ne dotikajte se je. Pri naključnem stiku takoj sperite z vodo. Če tekočina pride v stik z očmi, nemudoma poiščite zdravniško pomoč. Tekočina, ki izstopi iz akumulatorske baterije, lahko povzroči draženje kože ali opekline.
■ Ne uporabite poškodovane ali spremenjene akumulatorske baterije. Poškodovane ali spremenjene akumulatorske baterije se lahko nepredvidljivo obnašajo in povzročijo ogenj, eksplozijo ali nevarnost telesnih poškodb.
Akumulatorske baterije ne izpostavljajte ognju ali previsokim temperaturam. Ogenj ali temperature več kot 130 °C lahko povzročijo eksplozijo.
Upoštevajte vsa navodila za polnjenje in nikoli ne polnite akumulatorske baterije ali stroja z akumulatorskim napajanjem izven temperaturnega območja, navedenega v navodilih za uporabo. Nepravilno polnjenje ali polnjenje izven dopustnega temperaturnega območja lahko povzroči okvaro akumulatorske baterije in poveča nevarnost požara.
3.1.6 Servis
■ Stroj naj popravlja samo kvalificirano strokovno osebje in samo z uporabo originalnih nadomestnih delov. Tako zagotovite, da bo varnost stroja ostala nespremenjena.
Nikoli ne vzdržujte poškodovane akumulatorske baterije. Vzdrževanje akumulatorskih baterij mora vedno opraviti proizvajalec ali pooblaščeni servisni center.
3.2 Varnostni napotki za škarje za živo mejo
Rezelnemu nožu se ne približujte z nobenim delom telesa. Ko se rezalni noži premikajo, ne skušajte odstraniti odrezanega materiala ali ne skušajte držati materiala, ki ga režete. Rezalni noži se po izklopu sti-
kala še vedno premikajo. V trenutku nepazljivosti pri uporabi škarij za živo mejo lahko pride do hudih poškodb.
Škarje za živo mejo nosite za ročaj, ko rezalni nož miruje in pazite, da se ne dotaknete stikala. Pravilno nošenje škarij za živo mejo zmanjšuje tveganje za nenamerno delovanje in posledično poškodbo zaradi noža.
- Pri transportu ali shranjevanju škarij za živo mejo vedno namestite pokrov na nože. Če s škarjami za živo mejo pravilno ravnate, zmanjšate nevarnost poškodb zaradi noža.
- Ko odstranjujete zagozden rezalni material ali vzdržujete stroj zagotovite, da so vsa stikala izklopljena in je napajalni vtič odklopljen. Nepričakovano delovanje škarij za živo mejo pri odstranjevanju nabranega materiala lahko povzroči resne telesne poškodbe.
Škarje za živo mejo držite samo za izolirana ročaja, ker lahko rezalni nož pride v stik s skritimi električnimi napeljavami ali lastnim napajalnim kablom. Kontakt noža z napeljavo, ki je pod napetostjo, lahko naelektri kovinske dele naprave in tako povzroči električni udar.
■ Poskrbite, da v območju rezanja ni nobenih napajalnih kablov. Kabli so lahko skriti v živi meji ali grmovju, zato jih lahko rezalni nož nenamerno prereže.
Škarij za živo mejo ne uporabljajte pri slabem vremenu, zlasti će obstaja nevarnost neurja. To zmanjšuje tveganje udara strele.
3.3 Varnostni napotki za škarje za živo mejo s podaljšanim dometom
Zmanjšajte tveganje smrtnega električnega udara, tako da škarij za živo mejo s podaljšanim dometom nikoli ne uporabljate v bližini električnih vodov. Zaradi dotika ali uporabe v bližini električnih vodov lahko pride do težkih poškodb ali smrtnega električnega udara.
Škarje za živo mejo s podaljšanim dome- tom vedno uporabljajte z obema rokama. Škarje za živo mejo s podaljšanim dometom vedno držite z obema rokama, da ne izgubite nadzora nad njimi.
Pri delu nad glavo s škarjami za živo mejo s podaljšanim dometom vedno nosite zaščito za glavo. Padajoči delci lahko povzročijo hude poškodbe.
3.4 Obremenitve zaradi vibracij
■ Nevarnost zaradi vibriranja
Dejanska vrednost izpustov vibracij med uporabo naprave lahko odstopa od vrednosti, ki jo navaja proizvajalec. Upoštevajte naslednje vplivne dejavnike pred uporabo oz. med njo:
Ali je naprava uporabljana skladno z namensko uporabo?
Ali je material izrezan ali obdelan na pravi način?
Ali je naprava v stanju, ustreznem za uporabo?
Ali je rezalno orodje pravilno naostreno oz. ali je vgrajeno pravilno rezalno orodje?
Ali so ročaji in po potrebi izbirni vibracijski ročaji montirani in ali so trdno povezani z napravo?
Napravo uporabljajte samo s številom vrtljajev motorja, ki je potrebno za posamezno delo. Izogibajte se maksimalnemu številu vrtljajev motorja, da se zmanjšajo hrup in vibracije.
■ Nepravilna uporaba in vzdrževanje lahko povečata hrup in vibriranje naprave. To škoduje zdravju. V tem primeru takoj izklopite napravo in poskrbite, da jo popravi pooblaščena servisna delavnica.
- Stopnja obremenitve zaradi vibracij je odvisna od opravljanega dela oz. uporabe naprave. Ocenite jo in vključite ustrezne delovne premore. S tem se bistveno zmanjša obremenitev zaradi vibracij skozi celoten čas dela.
Daljša uporaba naprave uporabnika izpostavlja vibracijam in lahko povzroči težave z obtokom (»bele prste«). Da bi zmanjšali to tveganje, nosite rokavice in skrbite, da so roke tople. Če zaznate simptome »belih prstov«, takoj poiščite zdravniško pomoč. Med temi simptomi so: otrplost, ščemenje, srbenje, bolečina, popuščanje moči, sprememba barve ali stanja kože. Običajno se ti simptomi pokažejo na prstih ali rokah ali pri utripu. Pri nižjih temperaturah se nevarnost poveča.
Med delovnim dnem naredite daljše premore, da si lahko opomorete od hrupa in vibracij. Delo načrtujte tako, da je uporaba naprav, ki povzročajo močne vibracije, razporejena na več dni.
Če med uporabo naprave na rokah zaznate nelagodje ali razbarvanje kože, takoj prekinite delo. Vključite ustrezne delovne premore. Brez ustreznih odmorov lahko pride do sindroma vibracij v roki in dlani.
Zmanjšajte tveganje izpostavljenosti vibracijam. Vzdržujte napravo v skladu z napotki v navodilih za uporabo.
Če napravo pogosto uporabljate, se obrnite na svojega trgovca, da si priskrbite protivibracijsko opremo (npr. ročaje).
Z napravo ne delajte pri temperaturah, nižjih od 10 °C. V delovnem načrtu opredelite, kako je mogoče omejiti obremenitev zaradi vibracij.
3.5 Obremenitev zaradi hrupa
Določeni ravni hrupa zaradi te naprave se ni mo-goče izogniti. Dela, pri katerih nastaja veliko hrupa, načrtujte za ure, ko je to dopustno in predvi-deno. Po potrebi ustavite dela ob času mirovanja in omejite delovni čas na najnujnejše. Za osebno zaščito nosite primerno zaščito za sluh; tudi druge osebe v bližini morajo nositi primerno zaščito za sluh.
3.6 Varnostni napotki za akumulatorsko baterijo in polnilnik
■ Pred polnjenjem akumulatorske baterije odstranite iz naprave.
Skupaj v napravo ne vstavljajte različnih vrst akumulatorskih baterij ali novih in rabljenih akumulatorskih baterij.
V napravo vstavite akumulatorske baterije s pravilnimi poli napajanja.
Če napravo shranite za daljši čas, akumulatorske baterije odstranite iz naprave.
■ Ne naredite kratkega stika priključnih sponk naprave ali akumulatorske baterije.
Navodila za uporabo
Upoštevajte varnostne napotke za akumulatorsko baterijo in polnilnik v ločenih navodilih za uporabo.
Glejte:
Navodila za uporabo 443130: Akumulatorske baterije
Navodila za uporabo 443131: Polnilniki
3.7 Varnostni napotki glede upravljanja
⚠️ OPOZORILO! Nevarnost zaradi elektromagnetnega polja. To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih pogojih vpliva na aktivne ali pasivne medicinske vsadke.
Da bi zmanjšali nevarnost resnih poškodb ali poškodb s smrtnim izidom, priporočamo, da se osebe z medicinskimi vsadki pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.
■ Upoštevajte, da je uporabnik odgovoren za nezgode in poškodbe, ki se lahko zgodijo drugim osebam ali njihovi lastnini.
Napravo uporabljajte samo za dela, za katera je predvidena. Neustrezna uporaba lahko povzroči telesne poškodbe in gmotno škodo.
■ Stroj izklopite samo, če v delovnem območju ni drugih oseb ali živali.
Ohranite varno razdaljo do drugih oseb in živali ali izklopite napravo, ko se druge osebe ali živali približujejo.
Pred obrezovanjem preiščite žive meje in grmovje, da v njih ni skritih predmetov – npr. žic, žičnih ograj, napajalnih vodnikov, vrtnega orodja, steklenic – in odstranite morebitne predmete.
Škarje za živo mejo trdno držite z obema rokama, će imajo dva ročaja.
- Pri delu stojte na tleh in ne na lestvi ali drugi nestabilni površini.
Pred uporabo škarij za živo mejo se prepričajte, da so blokirne naprave gibljivih delov (npr. Podaljšane palice ali vrtljivega elementa) zaskočene.
Napravo premikajte in prenašajte tako, da se druge osebe in živali ne morejo dotikati rezal-nega noža. Pred transportom potisnite zaščitni pokrov na rezalni nož.
■ Med delom ne držite rezanih vej.
■ Napravo izključite in počakajte, da se rezalni nož ustavi, preden odstranite odrezane veje.
- Odstranite akumulatorsko baterijo iz naprave in potisnite zaščitni pokrov prek rezalnega noža pri:
■ preverjanju, nastavljanju in čiščenju,
■ delu z rezalnim nožem,
■ zapuščanju naprave,
Transport
shranjevanju,
■ vzdrževalnih delih in popravilih,
nevarnosti.
4 MONTAŽA
⚠️ OPOZORILO! Nevarnost zaradi nepopolne montaže! Uporaba nepopolno montirane naprave lahko povzroči hude telesne poškodbe.
■ Napravo uporabljajte samo, ko je popolnoma montirana!
Šele ko je naprava popolnoma montirana, vstavite akumulatorsko baterijo!
4.1 Namestitev/snemanje rezalne glave (02)
Nameščanje rezalne glave
- Postavite vtično spojko (02/1) rezalne glave in teleskopski ročaj (02/2) tako, da sta oznaki z vtisnjeno puščico poravnani.
- Potisnite vtično spojko in teleskopski ročaj do oznake eno v drugo (02/a).
- Potisnite pritrdilno pušo (02/3) do oznake prek vtične povezave (02/b).
- Obrnite pritrdilno pušo v smeri zaprte ključavnice (02/c).
Snemite rezalno glavo.
- Obrnite pritrdilno pušo v smeri odprte ključavnice.
- Odstranite rezalno glavo.
5 ZAGON
5.1 Napolnite akumulatorsko baterijo
Upoštevajte temperaturno območje za polnjenje, glejte tehnične podatke.
i NAPOTEK Za podrobne informacije upošte-vajte ločena navodila za uporabo za akumulator-sko baterijo in polnilnik:
Navodila za uporabo 443130: Akumulatorske baterije
Navodila za uporabo 443131: Polnilniki
5.2 Vstavljanje in odstranjevanje akumulatorske baterije (03, 04)
POZOR! Nevarnost poškodb akumulatorske baterije. Če akumulatorska baterija po uporabi ostane v napravi, lahko pride do poškodb akumulatorske baterije.
Takoj po uporabi izvlecite akumulatorsko baterijo iz naprave in jo shranite na mestu, ki je zaščiteno pred zmrzovanjem.
Akumulatorsko baterijo vstavite v napravo šele tik pred začetkom dela.
Vstavljanje akumulatorske baterije (03)
- Potisnite akumulatorsko baterijo (03/1) v držalo za akumulatorsko baterijo (03/2) na osnovni napravi, da se zaskoči (03/a).
Odstranjevanje akumulatorske baterije (04)
- Pritisnite in držite tipko za sprostitev (04/1) na akumulatorski bateriji (04/2).
- Odstranjevanje akumulatorske baterije (04/a).
6 UPRAVLJANJE
⚠️ OPOZORILO! Nevarnost telesnih poškodb zaradi zrahljanih delov naprave. Deli naprave, ki se zrahljajo med delovanjem, lahko povzročijo hude telesne poškodbe.
■ Pred vklopom naprave preverite, ali so vsi deli naprave trdno priviti.
■ Pritrdite rezalno orodje tako, da se med delovanjem ne more zrahljati.
6.1 Preverjanje stanja napolnjenosti akumulatorske baterije
Prikaz stanja napolnjenosti (01/6) je zgoraj na osnovni napravi.
Ima tri segmente. Segmenti svetijo oziroma utripajo v skladu z napolnjenostjo.
| Segment Stanje napolnjenosti | |
| Svetijo 3 segmenti Akumulatorska baterija je napolnjena. | |
| Svetita 2 segmenta Akumulatorska baterija je napolnjena do 2/3. | |
| Sveti 1 segment | Akumulatorska baterija je napolnjena do 1/3. |
| Utripa 1 segment: Akumulatorska baterija je skoraj prazna.Naprava se bo kmalu izklopila. | |
6.2 Podaljševanje/skrajševanje teleskopskega ročaja (05)
Teleskopski ročaj (05/2) je brezstopenjsko nastavljiv. S tem je dolžino mogoče prilagoditi tako, kot je to potrebno za delo.
- Pritrdilno pušo (05/1) odvijte v odprte ključavnice (05/a) tako, da se vpetje sprosti.
- Nastavite želeno dolžino teleskopskega ročaja (05/b).
- Privijte pritrdilno pušo.
6.3 Obračanje rezalne glave (06, 07)
Premična rezalna glava omogoča udobno in varno delovno lego.
OPOZORILO! Nevarnost ureznin. Pri se- ju proti nožu obstaja nevarnost ureznin.
ca. Kadar se delo opravlja na višini (npr. na lestvi), obstaja povečana nevarnost padca.
Z napravo vedno delajte od spodaj navzgor in pri tem pazite, da varno stojite.
■ Upoštevajte varnostne napotke.
■ Redno obrezujte živo mejo in samo ob do-pustnih urah.
- Odrežite samo tanke veje in sveže poganjke na površini žive meje; ne režite pregloboko.
Vedno najprej obrežite stranici žive meje in nato zgornji del. Tako odrezan material ne more pasti v dele, ki jih še niste obrezali.
Žive meje je treba vedno rezati v obliki trapeza. Tako preprečite ogolitev spodnjih vej (10).
- Odrezan material odstranite samo med mirovanjem motorja.
■ Ko napravo zapustite/transportirate:
Izklopite napravo.
Nataknite zaščitni pokrov. - Odstranite akumulatorsko baterijo.
■ Po uporabi odstranite akumulatorsko baterijo in napravo preglejte glede poškodb.
8 VZDRŽEVANJE IN NEGA
OPOZORILO! Nevarnost ureznin. Nevarnost ureznin pri prijemanju delov z ostrimi robovi in premikajočih se delov ter rezalnega orodja.
Pred vzdrževalnimi deli, nego in čiščenjem vedno izklopite napravo. Odstranite akumulatorsko baterijo.
- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice.
NAPOTEK Popravila smejo izvajati samo strokovne delavnice ali naše servisne delavnice.
■ Naprave ne izpostavljajte mokroti ali vlagi.
Po vsaki uporabi očistite ohišje in rezalni nož s krtačo ali krpo. Ne uporabljajte vode in/ali agresivnih čistilnih sredstev ali topil – obstaja nevarnost korozije in poškodb plastičnih de- lov.
■ Po vsaki uporabi odstranite akumulatorsko baterijo in preverite napravo glede poškodb.
Očistite rezalni nož in ga popršite z oljem za zaščito pred rjavenjem.
■ Redno preverjajte rezalni nož. Poiščite servisno mesto proizvajalca v primeru:
poškodovanega rezalnega noža,
■ topega rezalnega noža,
prekomerne obrabe.
■ Preverite, ali so vsi vijaki trdno nameščeni.
■ Preverite, da električni kontakti naprave niso korodirani, po potrebi jih očistite s fino žično krtačo in nato napršite s pršilom za kontakte.
9 POMOČ PRI MOTNJAH
PREVIDNO! Nevarnost telesnih poškodb.
Predmeti z ostrimi robovi in premikajoči se predmeti lahko povzročijo telesne poškodbe.
- Pri vzdrževalnih delih, negi in popravilih vedno nosite zaščitne rokavice!
i NAPOTEK Pri motnjah, ki niso navedene v tej tabeli ali ki jih ne morete sami odpraviti, se obrnite na našo servisno službo.
| Motnja Vzrok Ukrep | ||
| Motor ne deluje. Akumulatorska baterija je prazna. | Napolnite akumulatorsko baterijo. | |
| Akumulatorska baterija ni vstavljena ali ni pravilno na-meščena. | Pravilno vstavite akumulatorsko bate-rijo. | |
| Električno napajanje je preki-njeno. | 1. Odstranite akumulatorsko baterijo.2. Očistite vtične kontakte naprave. | |
| Zaščitno stikalo motorja je izklopilo motor zaradi preo-bremenitve. | Počakajte, da zaščitno stikalo motorja sprosti motor. | |
| Motor deluje s prekinitva-mi. | ■ Napaka naprave■ Stikalo za vklop/izklop je pokvarjeno. | Poiščite servisno mesto proizvajalca. |
| Rezalni nož se segreje. Po-javlja se dim. | Na rezalnem nožu ni olja. 1. Izklopite napravo in odstranite akumulatorsko baterijo.2. Očistite in naoljite rezalni nož.3. Znova vstavite akumulatorsko ba-terijo. | |
| ■ Rezalni nož je top.■ Rezalni nož je razpokan. | Poiščite servisno mesto proizvajalca. | |
| Rezi vej niso čisti. Odščip-njene veje se pogosto za-gozdijo v rezalnem nožu. | Rezalni nož je top. Poiščite servisno mesto proizvajalca. | |
| Drsna reža rezalnega noža je prevelika. | Poiščite servisno mesto proizvajalca. | |
| Motor deluje, vendar se re-zalni nož ne premika. | Napaka naprave Poiščite servisno mesto proizvajalca. | |
| Naprava neobičajno vibri-ra. | Napaka naprave Poiščite servisno mesto proizvajalca. | |
| Čas uporabe akumulator-ske baterije je znatno kraj-ši. | Čas polnjenja akumulatorske baterije se je iztekel. | Zamenjajte akumulatorsko baterijo. Uporabite samo originalni pribor proizvajalca. |
| Akumulatorske baterije ni mogoče napolniti. | Kontakti na akumulatorski bateriji so umazani. | Poiščite servisno mesto proizvajalca. |
| Akumulatorska baterija ali polnilnik sta pokvarjena. | Naročite nadomestne dele. Poiščite servisno mesto proizvajalca. | |
| Akumulatorska baterija je pregreta. | Počakajte, da se akumulator ohladi. | |
10 TRANSPORT
Pred transportom opravite naslednje ukrepe:
- Izklopite napravo.
- Odstranite akumulatorsko baterijo iz naprave.
- Skladno s predpisi zapakirajte akumulatorsko baterijo (glejte spodaj).
Akumulatorska baterija »B125 Li« (št. izd. 113896)
i NAPOTEK Nazivna energija akumulatorske baterije znaša več kot 100 Wh! Upoštevajte naslednje napotke za transport!
Vsebovani litij-ionski akumulator je predmet zakona o nevarnih snoveh, vendar pa ga je mogoče transportirati tudi ob poenostavljenih pogojih:
Zasebni uporabnik lahko akumulatorsko baterijo transportira v cestnem prometu brez nadaljnjih omejitev, će je le-ta zapakirana v maloprodajni embalaži in se transport uporablja za zasebne namene.
Poslovni uporabniki, ki transport izvajajo v povezavi s svojo osrednjo dejavnostjo (npr. dostave na delovišča ali predstavitvene lokacije in z njih), prav tako lahko izkoristijo to poenostavitev.
V obeh primerih je treba s previdnostnimi ukrepi obvezno preprečiti sprostitev vsebine. V drugih primerih je treba obvezno upoštevati zakon o nevarnih snoveh. Ob neupoštevanju pošiljatelju, morda pa tudi prevozniku, grozijo znatne globe.
Dodatni napotki za prevoz in pošiljanje
Litij-ionske akumulatorske baterije transportirajte oz. pošiljajte samo v brezhibnem stanju!
Za transport akumulatorskih baterij uporabljajte izključno originalno škatlo ali primerno škatlo za nevarne snovi (ni potrebno pri akumulatorskih baterijah z nazivno energijo manj kot 100 Wh).
■ Prelepite odprte kontakte akumulatorske baterije, da preprečite kratki stik.
Zavarujte akumulatorsko baterijo v embalaži pred premikanjem, da preprečite poškodbe akumulatorske baterije.
- Pri transportu oz. pošiljanju (npr. prek ku-rirske ali dostavne službe) zagotovite pravilno označitev in dokumentacijo za pošiljanje.
■ Predhodno se informirajte, ali želeni ponudnik nudi storitev transporta in pokažite svojo pošiljko.
Priporočamo, da v pripravo pošiljke vključite strokovnjaka za nevarne snovi. Upoštevajte tudi morebitne dodatne nacionalne predpise.
11 SKLADIŠČENJE
11.1 Shranjevanje naprave
- Po vsaki uporabi temeljito očistite napravo in dele pribora in – će so na voljo – namestite zaščitna pokrivala.
■ Napravo skladiščite na suhem mestu, ki ga je mogoče zakleniti in kjer ni nevarnosti zmrzali. - Napravo hranite izven dosega otrok in nepooblaščenih oseb.
Pred delovnimi premori, ki trajajo dlje kot 30 dni, izvedite naslednja dela:
Očistite rezalni nož in ga popršite z oljem za zaščito pred rjavenjem.
■ Napravo temeljito očistite in hranite v suhem prostoru.
11.2 Skladiščenje akumulatorske baterije in polnilnika
i NAPOTEK Za podrobne informacije upošte-vajte ločena navodila za uporabo za akumulator-sko baterijo in polnilnik.
12 ODSTRANJEVANJE
Napotki k Uredbi o odpadni električni in elektronski opremi
Stara električna in elektronska oprema ne sodi med gospodinjske odpadke, temveč jo je treba odstraniti ločeno!
■ Stare baterije ali akumulatorje, ki niso fiksno vgrajeni v staro napravo, je treba pred oddajo odstraniti iz naprave! Njihovo odstranjevanje urejajo predpisi za baterije.
Lastniki oz. uporabniki električnih in elektronskih naprav jih morajo po uporabi skladno z zakonom vrniti.
Končni uporabnik nosi odgovornost za izbris osebnih podatkov s stare naprave za odstra-nitev!
Simbol prekrižanega zabojnika za odpadke pomeni, da se odpadne električne in elektronske opreme ne sme odvreči med gospodinjske odpadke.
Odpadno električno in elektronsko opremo lahko brezplačno oddate na naslednjih mestih:
■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
prodajna mesta električnih naprav (fizična in spletna), kjer so prodajalci obvezani sprejeti vračila oziroma kjer to storitev prostovoljno ponujajo.
Te izjave veljajo samo za naprave, ki so nameščene in kupljene v Evropski uniji in za katere velja evropska Direktiva 2012/19/EU. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje stare električne in elektronske opreme.
Napotki k Uredbi o ravnanju z baterijami in akumulatorji ter odpadnimi baterijami in akumulatorji
■ Stare baterije in stari akumulatorji ne sodijo med gospodinjske odpadke, temveč jih je treba odstraniti ločeno!
Za varno odstranitev baterij ali akumulatorjev iz električnih naprav in za informacije o njihovi vrsti oz. kemičnem sistemu upoštevajte nadaljnje podatke v navodilih za uporabo in montažo.
Lastniki oz. uporabniki baterij in akumulatorjev jih morajo po uporabi skladno z zakonom vrniti. Vračilo je omejeno na oddajo količin, običajnih za gospodinjstva.
Stare baterije lahko vsebujejo škodljive snovi ali težke kovine, ki lahko škodujejo okolju in zdravju. Uporaba starih baterij in v njih vsebovanih virov prispeva k zaščiti teh pomembnih dobrin.
Simbol prekrižanega zabojnika za odpadke pomeni, da se baterij in akumulatorjev ne sme odvreči med gospodinjske odpadke.
Če so pod zabojnikom za smeti tudi oznake Hg, Cd ali Pb, velja naslednje:
■ Hg: Baterija vsebuje več kot 0,0005 % živega srebra
Cd: Baterija vsebuje več kot 0,002 % kadmija
Pb: Baterija vsebuje več kot 0,004 % svinca Akumulatorje in baterije lahko brezplačno oddate na naslednjih mestih:
■ javna komunalna oz. zbirna mesta (npr. komunalni objekti);
■ prodajna mesta baterij in akumulatorjev;
■ zbirna mesta skupnega zbirnega sistema za stare baterije za naprave;
■ zbirna mesta proizvajalca (če ni član skupnega zbirnega sistema).
Te izjave veljajo samo za akumulatorje in baterije, ki so kupljene v Evropski uniji in za katere velja evropska Direktiva 2006/66/ES. V državah izven Evropske unije lahko veljajo drugačna določila za odstranjevanje akumulatorjev in baterij.
13 TEHNIČNI PODATKI
Tehnične podatke najdete v preglednici s tehničnimi podatki na začetku teh navodil za uporabo.
* Opombe glede vrednotenja oddajanja tresljajev in hrupa:
Navedene vrednosti oddajanja tresljajev in hrupa so izmerjene v skladu s standardiziranimi postopki preizkušanja in jih je mogoče uporabiti za primerjavo električnega orodja z drugimi napravami.
Navedene vrednosti oddajanja tresljajev in hrupa se lahko uporabijo tudi za predhodno oceno izpostavljenosti (stopnja izpostavljenosti tresljajem).
Vrednosti oddajanja tresljajev in hrupa se lahko med dejansko uporabo električnega orodja razlikujejo od navedene vrednosti, odvisno od vrste in načina uporabe električnega orodja.
Upoštevajte varnostne ukrepe v skladu s poglavjem o varnosti. Poskusite vzdrževati kar najnižjo obremenitev z vibracijam. Primer ukrepov za zmanjšanje obremenitve z vibracijami sta nošenje rokavic pri uporabi orodja in omejitev časa uporabe. Pri tem je treba upoštevati vse dele delovnega cikla (na primer čase, ko je električno orodje izklopljeno, in čase, ko je vklopljeno, vendar brez obremenitve).
V primeru vprašanj glede garancije, popravil ali nadomestnih delov se obrnite na najbližjo servisno delavnico AL-KO. Najdete jo na naslednjem naslovu:
Morebitne napake materiala ali proizvodne napake na napravi bomo znotraj zakonskega obdobja veljavnosti, ki velja za garancijske zahtevke, po naši izbiri opravili s popravilom ali nadomestilom. Obdobje veljavnosti garancije je odvisno od veljavne zakonodaje v državi, v kateri je bila naprava kupljena.
Naša garancija velja samo, če:
■ so ta navodila za uporabo upoštevana,
■ je bila naprava strokovno uporabljena,
■ so bili uporabljeni originalni nadomestni deli.
Garancija preneha veljati, če:
■ so bili izvedeni samovoljni poskusi popravila,
■ so bile izvedene samovoljne tehnične spre-membe,
naprava ni bila uporabljena v skladu z name-nom uporabe.
■ poškodbe laka, ki so posledica normalne uporabe,
obrabne dele, ki so na kartici nadomestnih delov označeni z okvirjem xxxxxx (x).
Garancija začne veljati, ko napravo kupi prvi končni uporabnik. Velja datum na računu. S to izjavo in originalnim potrdilom o nakupu se obrnite na vašega prodajalca ali na najbližjo pooblaščeno servisno službo. Ta izjava ne vpliva na zakonske garancijske zahtevke, ki jih ima kupec do prodajalca.
PRIJEVOD ORIGINALNIH UPUTA ZA UPORABU
Sadržaj
1 Informacije o Uputama za uporabu...... 103
1.1 Simboli na naslovnoj stranici.... 104
1.2 Objasnjenja oznaka i signalnih riječi .. 104
2 Opis proizvoda.... 104
2.1 Namjenska uporaba 104
2.2 Moguća predvidiva nepravilna uporaba 104
2.3 Sigurnosni i zaštitni uređaji .....104
2.3.1 Zaštita od preopterećenja...... 104
2.3.2 Zaštitni pokrov noža 104
2.3.3 Gumb za deblokadu 104
2.4 Simboli na uređaju ....105
2.4.1 Sigurnosne oznake.... 105
2.4.2 Oznaka rukovanja.... 105
2.5 Pregled proizvoda (01).... 105
2.6 Opseg isporuke 105
3 Sigurnosne napomene.... 105
Poseban oprez pri rukovanju! Prije pokretanja pročitajte Upute za uporabu!
Nositi kacigu, zaštitu za uši i zaštitu za oči!
Ne posežite u rezni nož!
