Бренд	AL-KO
Модель	HTA 1845
Тип продукту	Телескопічний акумуляторний кущоріз
Використання	Домашнє (аматорське садівництво)
Живлення	Літій-іонний акумулятор 18 В (не входить)
Довжина леза	45 см
Вага (без акумулятора)	4,2 кг
Довжина телескопічної ручки	Регульована від 1,5 м до 2,6 м
Орієнтація різальної головки	Поворотна (декілька положень)
Тип сумісного акумулятора	Акумулятори AL-KO B125 Li (арт. 113896) та інші серії
Сумісний зарядний пристрій	Зарядні пристрої AL-KO серії 443131
Індикатор заряду акумулятора	Так (3 сегменти LED)
Захист від перевантаження	Так (автоматичне вимкнення двигуна)
Кнопка розблокування	Так (запобігає випадковому запуску)
Захисний кожух леза	Включений
Рівень шуму (LWA)	95 дБ(А)
Рівень вібрації (рука-плече)	2,5 м/с²
Поточне обслуговування	Регулярно очищати та змащувати лезо
Зберігання	Сухе місце, захищене від морозу
Доступні запасні частини	Лезо, акумулятор, зарядний пристрій, захисний кожух

Часті запитання - HTA 1845 AL-KO

Як зарядити акумулятор кущоріза AL-KO HTA 1845?

Використовуйте лише рекомендований зарядний пристрій AL-KO (серія 443131). Вставте акумулятор у зарядний пристрій та підключіть його. Кімнатна температура повинна бути від 5°C до 40°C. Зверніться до окремої інструкції з акумулятора для отримання додаткових відомостей.

Як подовжити або вкоротити телескопічну ручку?

Відкрутіть регулювальну втулку в напрямку відкритого замка, доки блокування не буде знято. Витягніть або вставте ручку до потрібної довжини, потім щільно закрутіть втулку.

Як повернути різальну головку?

Вимкніть пристрій і вийміть акумулятор. Натисніть кнопку, розташовану з обох боків різальної головки, поверніть головку в бажане положення, потім відпустіть кнопку, щоб зафіксувати її.

Що робити, якщо лезо надмірно нагрівається?

Негайно вимкніть пристрій і вийміть акумулятор. Очистіть лезо щіткою, потім змастіть його антикорозійною олією. Якщо проблема не зникає, зверніться до сервісного центру.

Як очистити кущоріз AL-KO HTA 1845?

Перед будь-яким чищенням вимкніть пристрій і вийміть акумулятор. Очистіть корпус і лезо щіткою або сухою ганчіркою. Ні в якому разі не використовуйте воду або агресивні засоби. Змащуйте лезо після кожного використання.

Чи можна використовувати акумулятор іншої марки з цим пристроєм?

Ні, використовуйте лише рекомендовані акумулятори AL-KO (наприклад, B125 Li). Використання інших акумуляторів може пошкодити пристрій і становити ризик для безпеки.

Якої максимальної висоти я можу досягти за допомогою телескопічної ручки?

Телескопічну ручку можна відрегулювати до загальної довжини приблизно 2,6 метра, що дозволяє досягати живоплотів висотою до 3 метрів від землі.

Як замінити різальне лезо?

Заміну леза повинен виконувати фахівець або уповноважений сервісний центр. Не намагайтеся замінити його самостійно без відповідних інструментів та інструкцій.

Що робити, якщо лезо застрягло під час використання?

Відпустіть вимикач Увімк./Вимк., щоб зупинити двигун, вийміть акумулятор, потім вручну усуньте перешкоду (гілку тощо). Зачекайте приблизно 5 секунд, перш ніж вставити акумулятор і перезапустити.

Як безпечно транспортувати кущоріз?

Вимкніть пристрій, вийміть акумулятор і надіньте захисний кожух на лезо. Транспортуйте його за ручку, стежачи, щоб не натиснути вимикач. Для акумулятора упакуйте його в оригінальну коробку та ізолюйте контакти клейкою стрічкою.

ПОСІБНИК КОРИСТУВАЧА HTA 1845 AL-KO

ПЕРЕКЛАД ОРИГІНАЛУ ПОСІБНИКА З ЕКСПЛУАТАЦІЇ

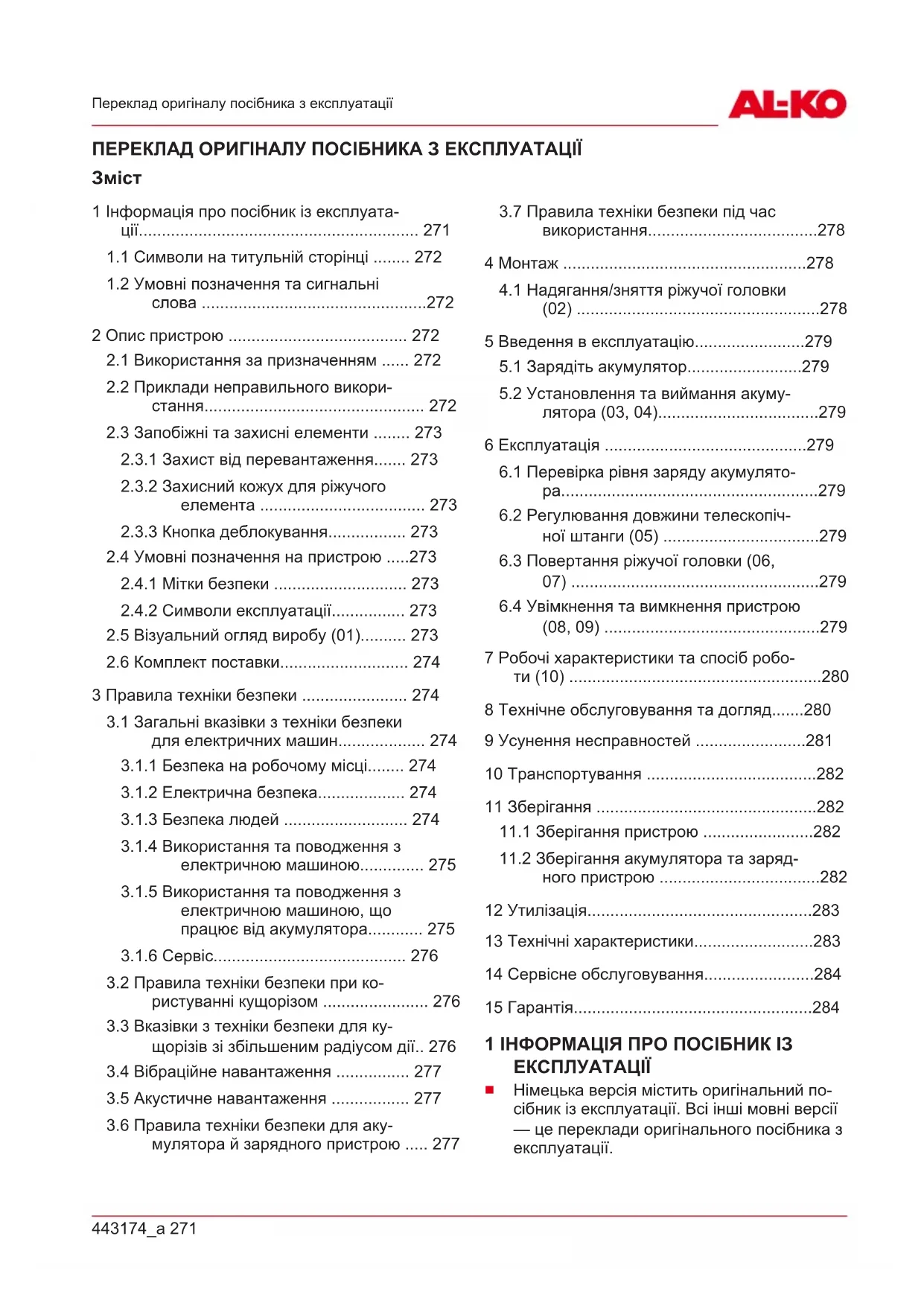

Зміст

1 Інформація про посібник із експлуата- ції..... 271

1.1 Символи на титульній сторінці ..... 272

1.2 Умовні позначення та сигнальні слова .....272

2 Опис пристрою 272

2.1 Використання за призначенням ..... 272

2.2 Приклади неправильного використання.... 272

2.3 Запобіжні та захисні елементи ..... 273

2.3.1 Захист від перевантаження..... 273

2.3.2 Захисний кожух для ріжучого елемента 273

2.3.3 Кнопка деблокування.... 273

2.4 Умовні позначення на пристрою .....273

2.4.1 Мітки безпеки 273

2.4.2 Символи експлуатації..... 273

2.5 Візуальний огляд виробу (01)...... 273

3 Правила техніки безпеки 274

3.1 Загальні вказівки з техніки безпеки для електричних машин.... 274

3.1.1 Безпека на робочому місці..... 274

3.1.2 Електрична безпека...... 274

3.1.3 Безпека людей 274

3.1.4 Використання та поводження з електричною машиною.... 275

3.1.5 Використання та поводження з електричною машиною, що працює від акумулятора..... 275

3.1.6 Сервіс.... 276

3.2 Правила техніки безпеки при користуванні кущорізом 276

3.3 Вказівки з техніки безпеки для ку- щорізів зі збільшеним радіусом дії.. 276

3.4 Вібраційне навантаження ..... 277

3.5 Акустичне навантаження ...... 277

3.6 Правила техніки безпеки для аку- мулятора й зарядного пристрою ..... 277

3.7 Правила техніки безпеки під час використання.....278

4 Монтаж ....278

4.1 Надягання/зняття ріжучої головки (02) 278

5 Введення в експлуатацію.....279

5.1 Зарядіть акумулятор.....279

5.2 Установлення та виймання акуму- лятора (03, 04)......279

6 Експлуатація ......279

6.1 Перевірка рівня заряду акумулятора.....279

6.2 Регулювання довжини телескопічної штанги (05) ......279

6.3 Повертання ріжучої головки (06, 07) ......279

6.4 Увімкнення та вимкнення пристрою (08, 09) ......279

7 Робочі характеристики та спосіб робо- ти (10) 280

8 Технічне обслуговування та догляд.....280

9 Усунення несправностей .....281

10 Транспортування ....282

11 Зберігання .....282

11.1 Зберігання пристрою .....282

11.2 Зберігання акумулятора та заряд- ного пристрою ....282

12 Утилізація....283

13 Технічні характеристики.....283

14 Сервісне обслуговування.....284

15 Гарантія....284

1 ІНФОРМАЦІЯ ПРО ПОСІБНИК ІЗ ЕКСПЛУАТАЦІЇ

Німецька версія містить оригінальний по- сібник із експлуатації. Всі інші мовні версії — це переклади оригінального посібника з експлуатації.

Завжди тримайте цей посібник із експлуатації під рукою, щоб прочитати його, якщо вам знадобиться інформація про пристрій.
Передавайте пристрій іншим особам тільки разом з цим посібником із експлуатації.
■ Прочитайте та дотримуйтеся вказівок з техніки безпеки та попереджень, що містяться в цьому посібнику з експлуатації.

1.1 Символи на титульній сторінці

Умовне позна- чення

Значення

Обов'язково прочитайте цей по- сібник із експлуатації перед вве- денням в експлуатацію. Це є не- обхідною умовою безпечної та безвідмовної роботи.

Посібник з експлуатації

Обережно поводьтеся з літій-іонними акумуляторами! Зокрема, дотримуйтеся інструкцій з транспортування, зберігання та утилізації в цьому посібнику з експлуатації!

1.2 Умовні позначення та сигнальні слова

⚠️ НЕБЕЗПЕКА! Вказує на небезпечну ситуацію, яка, якщо її не уникнути, призводить до смерті або серйозних травм.

⚠ ПОПЕРЕДЖЕННЯ! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести до смерті або серйозних травм.

⚠ ОБЕРЕЖНО! Вказує на потенційно небезпечну ситуацію, яка, якщо її не уникнути, може призвести травмування легкої та середньої тяжкості.

УВАГА! Вказує на ситуацію, яка, якщо її не уникнути, може призвести до майнового збитку.

ПРИМІТКА Спеціальні вказівки для кра- щого розуміння та полегшення роботи.

2 ОПИС ПРИСТРОЮ

У цьому посібнику з експлуатації описується ручний висоторіз, що працює від акумулятора, з телескопічною штангою, що регулюється за висотою, та поворотною голівкою.

Пристрій слід використовувати тільки разом з літій-іонними акумуляторами і зарядними пристроями, зазначеними в технічних характеристиках. Додаткові відомості про акумулятор і зарядний пристрій див. в окремих інструкціях:

■ посібник з експлуатації 443130: акумулятори
■ посібник з експлуатації 443131: зарядні пристрої

УВАГА! Небезпека пошкодження пристрою та акумулятора. Якщо пристрій працює з неправильними акумуляторами, то це може призвести до пошкодження пристрою та акумуляторів.

■ Пристрій працює тільки з призначеними для цього акумуляторами.

2.1 Використання за призначенням

Пристрій призначений для видалення тонких гілок та свіжих пагонів з живоплоту та кущів з землі. При цьому користувач обов'язково по-винен зайняти стійке положення на землі.

Цей пристрій призначено для приватного використання. Будь-яке інше використання або несанкціоновані зміни та доповнення конструкції вважаються використанням не за призначенням і призводять до анулювання гарантії, а також втрати відповідності та відмови від будьякої відповідальності виробника за шкоду, завдану користувачеві або третій стороні.

2.2 Приклади неправильного використання

Заборонено використовувати пристрій у вибухонебезпечному середовищі.
■ Не користуйтеся приладом під час дощу.
Заборонено обрізати за допомогою пристрою мокрі живоплоти і кущі.

Пристрій не призначений для комерційного використання в громадських парках, на спортивних майданчиках, у сільському та лісовому господарствах.

2.3 Запобіжні та захисні елементи

ПОПЕРЕДЖЕННЯ! Небезпека травму- вання. Несправність або відсутність запобіж- них та захисних елементів можуть призвести до серйозних травм.

Несправні запобіжні та захисні елементи слід відремонтувати.
У жодному разі не виводьте з ладу запобіжні та захисні елементи.

2.3.1 Захист від перевантаження

У разі занадто товстих обрізків або жорстких предметів ріжучий елемент блокується, а двигун автоматично вимикається.

1. Вимкніть пристрій і вийміть акумулятор. Попередження! Перед будь-якими роботами на ріжучому елементі знімайте акумулятор приладу.
2. Усуньте блокування.
3. Зачекайте приблизно 5 секунд.
4. Вставте знову акумулятор і ввімкніть пристрій.

2.3.2 Захисний кожух для ріжучого елемента

Щоб уникнути травмування людей та пошко- дження предметів перед транспортуванням на ріжучий елемент завжди слід одягати захис- ний кожух.

2.3.3 Кнопка деблокування

Кнопка деблокування деблокує вимикач. Це запобігає випадковому увімкненню пристрою простим натисканням вимикача.

2.4 Умовні позначення на пристрою

2.4.1 Мітки безпеки

Символ Значення

Будьте особливо обережні під час роботи! Перед введенням в експлуатацію прочитайте посібник з експлуатації!

Носіть захисну каску, захисні на- вушники та окуляри!

Символ Значення

Не хапатися за ніж!

Не використовувати пристрій під час дощу!

Не пошкоджувати струмопровідні кабелі. Небезпека ураження електричним струмом!

Дотримуйтеся відстані 10 м від струмопровідних кабелів!

Вийміть акумулятор перед виконанням будь-яких робіт по регулюванню, очищенню або технічному обслуговуванню пристрою.

2.4.2 Символи експлуатації

Символ Значення

Затягнути/послабити телескопічну штангу.

2.5 Візуальний огляд виробу (01)

На малюнку (01) наведено візуальний огляд виробу.

Номер компонента

1 Базовий агрегат
2	■ Нижня ручка
3	■ Верхня ручка
4	■ Фіксувальна гільза
5	■ Акумулятор*
6	■ Індикатор рівня заряду акумулятора
7	■ Кнопка деблокування
8	■ Вимикач
9	■ Телескопічна штанга
10 Ріжуча головка з шарніром

Номер компонента

11 Зарядний пристрій*

12 Захисний чохол для ножа

13 Посібник з експлуатації

* Не входить у комплект постачання, але доступний за такими номерами замовлення: див. Технічні дані.

i ПРИМІТКА Акумуляторна батарея та за- рядний пристрій не входять в комплект по- ставки, їх можна придбати за окремим замов- ленням.

Після розпакування переконайтеся, що всі компоненти доставлені.

Номер компонента

1 Базовий агрегат

2 Ріжуча головка з шарніром

3 Захисний чохол для ножа

4 Посібник з експлуатації

З ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ

3.1 Загальні вказівки з техніки безпеки для електричних машин

⚠ ПОПЕРЕДЖЕННЯ! Ознайомтеся з усіма правилами техніки безпеки, інструкціями, ілюстраціями і технічними характеристиками, які входять в комплект постачання цієї машини. Недотримання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та (або) сер-йозних травм.

Зберігайте правила техніки безпеки та вказівки для використання в майбутньому.

Позначення «машина», що використовується в вказівках по техніці безпеки, стосується машин, що працюють від мережі (з мережевим кабелем), або машин, що працюють від акумулятора (без мережевого кабелю).

3.1.1 Безпека на робочому місці

Робоча зона має бути чистою та добре освітленою. Безлад і погане освітлення — супутники нещасних випадків.

Забороняється використовувати машину у вибухонебезпечному середовищі, де є легкозаймисті рідини, гази чи пил. Машини створюють іскри, від яких пил і гази можуть загорітися.
Користуючись машиною, тримайте ді- тей та інших осіб на безпечній відстані. Якщо ви відволічетеся, ви можете втрати- ти контроль над машиною.

3.1.2 Електрична безпека

Штекер машини має відповідати конфігурації розетки. Заборонено будь-яким чином модифікувати штекер. Не використовуйте адаптери разом із заземленими машинами. Використання немодифікованих штекерів і відповідних розеток знижує ризик ураження електричним струмом.
Уникайте фізичного контакту з заземленими поверхнями, наприклад трубами, радіаторами, плитами та холодильника-ми. У разі заземлення тіла збільшується ризик ураження електричним струмом.
Бережіть машину від дощу чи вологи. Потрапляння води в машину підвищує ризик ураження електричним струмом.
Не тягніть за з'єднувальний кабель, щоб перемістити, підвісити машину чи від'єднати її від мережі. Тримайте з'єднувальний кабель на безпечній відстані від олії, гострих кромок, джерел тепла і рухомих деталей. Пошкодження або заплутування з'єднувального кабелю підвищує ризик ураження електричним струмом.
Працюючи з машиною на вулиці, використовуйте подовжувальний кабель, придатний для подібного використання. Використання спеціально призначеного для експлуатації на вулиці кабелю знижує ризику ураження електричним струмом.
У разі необхідності експлуатації машини у вологому середовищі скористайтеся автоматичним запобіжним вимикачем. Застосування запобіжного вимикача знижує ризик ураження електричним струмом.

3.1.3 Безпека людей

Будьте уважні, стежте за своїми діями і керуйтеся здоровим глуздом під час роботи з машиною. Не користуйтеся ма-

шиною, якщо ви втомлені або перебуваєте під впливом наркотичних засобів, алкоголю чи медикаментів. Короткочасна неуважність під час роботи з машиною може спричинити серйозну травму.

Користуйтеся засобами індивідуального захисту й обов'язково надягайте захисні окуляри. Залежно від способу й умов використання машини такі засоби індивідуального захисту, як респіратор, неслизьке захисне взуття, шолом і навушники, суттєво знижують ризик отримання травми.
Уникайте ненавмисного увімкнення. Переконайтеся, що машина вимкнена, перш ніж приєднувати її до джерела живлення та (або) акумулятора, брати в руки або переносити. Не носіть машину, тримаючи палець на вимикачі, і не підключайте її увімкненою до мережі. Це може призвести до нещасного випадку.
Перед увімкненням машини зніміть з неї інструменти для регулювання або гайкові ключі. Інструмент або ключ, що знаходиться на деталі машини, яка обертається, може завдати травм.
Уникайте незручного положення тіла. Виберіть стійке положення та зберігайте рівновагу. Це дозволить краще контролювати машину в непередбачених ситуаціях.
Носіть відповідний одяг. Не вдягайте просторий одяг або прикраси. Тримайте волосся і одяг на безпечній відстані від деталей, які рухаються. Просторий одяг, прикраси та довге волосся можуть заплутатися в таких деталях.
Якщо передбачено встановлення пристроїв для відсмоктування і утримання пилу, переконайтеся, що вони під'єднані і використовуються правильно. За-стосування таких пристроїв знижує ризики, що виникають внаслідок запиленості.
Не вважайте себе в уявній безпеці і не ігноруйте правила безпеки для машин, навіть якщо ви знайомі з машиною після її багаторазового використання. Недбале поводження може призвести до сер-йозних травм протягом декількох секунд.

3.1.4 Використання та поводження з електричною машиною

■ Не перевантажуйте машину. Використовуйте для виконання роботи відповідну

машину. За допомогою відповідної машини ви зможете краще та безпечніше працювати у вказаному діапазоні потужності.

Не користуйтеся машиною із пошкодженим вимикачем. Машина, яку неможливо ввімкнути або вимкнути, є небезпечною і потребує ремонту.
Перш ніж налаштовувати машину, міня- ти запчастини інструменту або розміщу- вати пристрій на зберігання, витягніть штепсель з розетки і (або) витягніть знімний акумулятор. Це унеможливить ненавмисне увімкнення машини.
Зберігайте машини, що не використовуються, у недосяжному для дітей місці. Не дозволяйте використовувати машину особам, які не знайомі з нею або не прочитали ці інструкції. У разі використання недосвідченими особами машини є небезпечними.
Ретельно виконуйте обслуговування машин і насадок. Стежте за тим, щоб рухомі деталі бездоганно працювали і не защемлялися, та щоб не було зламаних і пошкоджених деталей, які порушують роботу машини. Перед застосуванням машини відремонтуйте пошкоджені частини. Причиною багатьох нещасних випадків є неналежний догляд за машинами.
Ріжучий інструмент має бути завжди чистим і гострим. Ретельно доглянутий ріжучий інструмент із гострими лезами менше защемлюється і ним легше керувати.
Використовуйте машину, насадки тощо відповідно до цих інструкцій. Ураховуйте умови використання та характер роботи. Використання машин не за призначенням може призвести до виникнення небезпечних ситуацій.
Стежте за тим, щоб ручки і долонна частина рукавиці були сухими і чистими, без найменших слідів масла або мастила. Слизькі ручки і долонна частина рукавиці не дозволяють забезпечити безпечну експлуатацію і контроль машини в непередбачених ситуаціях.

3.1.5 Використання та поводження з електричною машиною, що працює від акумулятора

Заряджайте акумулятори тільки за допомогою зарядного пристрою, рекомендованого виробником. Якщо зарядний пристрій, який підходить для певного виду

акумуляторів, використовується з іншими акумуляторами, існує небезпека пожежі.

Використовуйте в машинах лише при- значені для цього акумулятори. Викори- стання інших акумуляторів може призве- сти до травмування або пожежі.
- Тримайте акумулятори якомога далі від скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які можуть викликати замикання контактів. Замикання контактів акумулятора може спричинити опіки або пожежу.
За неправильного використання з акумулятора може потекти рідина. Уникайте контакту з нею. У разі контакту промийте уражене місце водою. Якщо рідина потрапила в очі, зверніться по медичну допомогу. Рідина, що витікає з акумулятора, може викликати подразнення шкіри або опіки.
Не використовуйте пошкоджений або модифікований акумулятор. Пошкоджені або модифіковані акумулятори можуть по-водити себе непередбачувано і спричинити пожежу, вибух або пошкодження.
- Тримайте акумулятор якомога далі від вогню або високих температур. Вогонь або температура вище 130 °C можуть спричинити вибух.
Дотримуйтесь інструкцій з заряджання і в жодному разі не заряджайте акумулятор або машину, що працює від акумулятора, поза діапазоном температур, зазначених у посібнику з експлуатації. Неправильне заряджання або заряджання поза затвердженим діапазоном температур можуть привести до руйнування акумулятора і підвищення пожежонебезпеки.

3.1.6 Сервіс

■ Доручайте ремонт машини лише кваліфікованим спеціалістам, що використовують оригінальні запчастини. Це гарантує, що машина і надалі буде безпечною для використання.
У жодному разі не виконуйте обслуговування зруйнованих акумуляторів. Обслуговування акумуляторів дозволено здійснювати тільки виробнику або його сервісній службі.

3.2 Правила техніки безпеки при користуванні кущорізом

• Тримайте всі частини тіла на безпечній відстані від ножа. Не намагайтеся прибирати обрізки чи тримати матеріал, коли ніж рухається. Ножі продовжують рухатися після вимкнення вимикача. Секундна неуважність під час користування кущорізом може спричинити серйозні травми.
  Переносіть кущоріз, утримуючи його за ручку з нерухомим ножем і будьте обе- режні, щоб не натиснути на вимикач. Правильне перенесення кущорізу знижує небезпеку ненавмисного спрацьовування та викликаного цим ушкодження ножем.
  У разі транспортування або зберігання кущоріза завжди накривати кришкою ножі. Належне поводження з кущорізом знижує ризик отримання травми ножем.
  Переконайтеся в тому, що всі вимикачі вимкнені та вилка живлення вимкнена, перш ніж видаляти обрізки, що застрягли, або проводити техобслуговування машини. Несподіване спрацювання кущоріза під час видалення застряглого матеріалу може призвести до серйозних травм.
• Тримайте кущоріз лише за ізольовані поверхні ручки, оскільки ніж може зачепити приховані лінії електропередач або власний мережевий кабель. У результаті контакту ножа з кабелем, який знаходиться під напругою, струм може передатися на металеві деталі приладу й призвести до ураження електричним струмом.
  Видаліть будь-які мережеві дроти із зо- ни різання. Проводи можуть ховатися в живоплоті та кущах і випадково можуть бу- ти розрізані ножем.
  ■ Не використовуйте кущоріз у погану по- году, особливо у разі небезпеки грози. Це знижує ризик ураження блискавкою.

3.3 Вказівки з техніки безпеки для кущорізів зі збільшеним радіусом дії

Для зниження ризику смертельного ураження електричним струмом ніколи не використовуйте кущоріз із збільшеним радіусом дії поруч із електропроводами. Дотик до ліній електропередач або використання поруч із ними може призвести до серйозних травм або смертельного ураження електричним струмом.

Завжди керуйте кущорізом зі збільше- ним радіусом дії обома руками. Тримай- те кущоріз із збільшеним радіусом дії обо- ма руками, щоб не втратити контроль.
Надягайте захисну каску під час виконання робіт вище рівня голови з використанням кущорізу зі збільшеним радіусом дії. Уламки, що падають, можуть призвести до серйозних травм.

3.4 Вібраційне навантаження

■ Небезпека через вібрацію

Фактичне значення вібраційної емісії під час використання пристрою може відрізняться від заявленого виробником значення. Спостерігайте за наведеними нижче факторами впливу до або під час використання:

Чи використовується пристрій за при- значенням?
Чи матеріал розрізаний або оброблений правильно?
Чи пристрій перебуває в робочому стані?
Чи правильно загострений або встановлений різальний інструмент?
Чи встановлені кронштейни і, якщо потрібно, додаткові вібраційні ручки, і чи щільно вони з'єднані з пристроєм?

Експлуатуйте пристрій тільки з частотою обертання двигуна, необхідною для виконання окремої роботи. Уникайте максимальної частоти обертання, щоб знизити рівень шуму і вібрації.

Через неправильну експлуатацію та технічне обслуговування шум і вібрація пристрою можуть підвищитися. Це завдає шкоди здоров'ю людини. У таких випадках негайно вимкніть пристрій і зверніться за його ремонтом в авторизований сервісний центр.

Ступінь вібраційного навантаження залежить від виконуваної роботи або використання пристрою. Оцініть і встановіть відповідні перерви в роботі. В результаті вібраційне навантаження протягом всього робочого часу буде значно знижено.

- Тривала експлуатація пристрою наражає оператора на вібрації і може викликати проблеми з кровообігом (симптом «білого пальця»). Щоб зменшити цей ризик, носіть рукавиці та тримайте руки в теплі. У разі виявлення симптому «білого пальця» не-

гайно зверніться до лікаря. До цих симптомів належать: оніміння, втрата чутливості, поколювання, свербіж, біль, слабкість, зміна кольору або стану шкіри. Зазвичай ці симптоми впливають на пальці, руки або пульс. За низьких температур ризик зростає.

Робіть під час робочого дня тривалі перерви, щоб відпочити від шуму і вібрацій. Плануйте свою роботу так, щоб розділити експлуатацію пристроїв, які створюють сильні вібрації, на кілька днів.
Якщо ви відчуваєте дискомфорт або якщо виникає дисхромія шкіри під час використання пристрою в руках, негайно припиніть роботу. Встановіть достатні перерви в роботі. Робота без достатніх перерв може призвести до місцевої вібраційної хвороби.
Мінімізуйте ризик впливу вібрації. Виконуйте обслуговування пристрою відповідно до інструкцій в посібнику з експлуатації.
Якщо обладнання використовується часто, зверніться до дилера, щоб придбати анти-вібраційні аксесуари (наприклад, ручки).
Уникайте роботи з пристроєм за температури нижче 10 °C. У плані роботи визначте, як можна обмежити вібраційне навантаження.

3.5 Акустичне навантаження

Деякого акустичного навантаження, спричиненого цим пристроєм, не можна уникнути. Виконуйте шumnі роботи у встановлені і визначені терміни. За потреби слід враховувати вказівки щодо «тихих годин» і обмежувати тривалість роботи найбільш необхідною. Для забезпечення особистого захисту та захисту осіб, які перебувають поблизу, необхідно носити навушники.

3.6 Правила техніки безпеки для акумулятора й зарядного пристрою

Вийміть акумулятори з пристрою перед за- ряджанням.
Не використовуйте акумулятори різних типів у пристрої або нові та використані акумулятори разом.
Вставляйте акумулятори у пристрій з дотриманням полярності.
Виймайте акумулятори з пристрою для зберігання протягом тривалого часу.
■ Не допускайте короткого замикання клем пристрою або акумулятора.

Посібники з експлуатації

Дотримуйтеся правил техніки безпеки в окремих посібниках із експлуатації під час використання акумулятора та зарядного пристрою. Див.

■ посібник з експлуатації 443130: акумулятори
■ посібник з експлуатації 443131: зарядні пристрої

3.7 Правила техніки безпеки під час використання

ПОПЕРЕДЖЕННЯ! Небезпека електро-

магнітного поля. Під час експлуатації цей електроприлад створює електромагнітне поле. За певних умов це поле може впливати на роботу активних і пасивних медичних імпланта-тів.

Щоб знизити ризик серйозних травм і смерті, особам із медичними імплантатами ми рекомендуємо перед використанням цього електроприладу проконсультуватися з лікарем та виробником медичного імплантату.
Враховуйте, що оператор несе відповідальність за нещасні випадки та збитки, нанесені людям та їх власності.
Пристрій слід використовувати лише для тих завдань, для яких він передбачений. Нецільове використання може призвести до травм і матеріальних збитків.
■ Не можна вмикати пристрій, якщо в робочій зоні перебувають люди та тварини.
- Тримайте пристрій на безпечній відстані від людей та тварин або вимкніть його в разі наближення людей або тварин.
Перед обрізанням огляньте живоплоти і кущі на предмет прихованих сторонніх предметів, наприклад дротів, дротяних огорож, ліній електропередач, садових інструментів, пляшок, і видаліть їх.
Міцно тримайте кущоріз обома руками, якщо у нього є дві скоби.
Під час роботи стійте на землі, а не на сходах або іншій нестійкій поверхні.
Перед використанням кущоріза переконайтеся, що фіксуючі пристрої на рухомих деталях (наприклад, подовжений вал або шарнірна деталь) знаходяться на своїх місцях.

Переміщайте і транспортуйте пристрій так, щоб люди і тварини не могли торкнутися ріжучого елемента. Перед транспортуванням надягніть на ніж захисний чохол.
■ Не тримайте зрізані гілки під час експлуатації.
Вимкніть пристрій та дочекайтеся, доки ніж не зупиниться, перш ніж видалити застряглі гілки.
Вийміть акумулятор з пристрою і витягніть захисний чохол з ножа під час:

технічного огляду, регулювання та очищення;

- роботи з ножем;

перерви у використанні;

Транспортування

- розміщення на зберігання;

■ технічного обслуговування та ремонту;

в разі небезпеки.

4 МОНТАЖ

ПОПЕРЕДЖЕННЯ! Небезпека через невний монтаж! Використання пристрою, з-

монтованого не в повному обсязі, може при- звести до серйозних травм.

■ Пристрій слід використовувати тільки за умови завершення монтажу в повному обсязі!
Акумулятор слід вставляти в пристрій тільки за умови завершення монтажу в повному обсязі!

4.1 Надягання/зняття ріжучої головки (02)

Надягання ріжучої головки

1. Вирівняйте сполучну муфту (02/1) ріжучої головки та телескопічної штанги (02/2) відносно один одного таким чином, щоб нанесені стрілки були розташовані одна навпроти іншої.
2. Вставте сполучну муфту та телескопічну штангу одна в одну до упору (02/a).
3. Вставте фіксувальну гільзу (02/3) до упору над роз'ємом (02/b).
4. Покрутіть фіксувальну гільзу в напрямку закритого замка (02/с).

Зняття ріжучої головки

1. Покрутіть фіксувальну гільзу в напрямку відкритого замка.
2. Зніміть ріжучу головку.

5 ВВЕДЕННЯ В ЕКСПЛУАТАЦИЮ

5.1 Зарядіть акумулятор

Зверніть увагу на діапазон температур для за- ряджання акумулятора, див. Технічні дані.

ПРИМІТКА Більш докладну інформацію див. в окремих інструкціях по експлуатації акумулятора та зарядного пристрою:

■ Посібник користувача 443130: акумулятори
■ Посібник користувача 443131: зарядні пристрої

5.2 Установлення та виймання акумулятора (03, 04)

УВАГА! Небезпека пошкодження акумулятора. Якщо після використання акумулятор залишити в пристрої, це може призвести до пошкодження акумулятора.

Одразу після використання акумулятор слід вийняти з пристрою та зберігати в за-хищеному від впливу низьких температур місті.
■ Акумулятор слід вставляти в пристрій безпосередньо перед використанням.

Встановлення акумулятора (03)

1. Вставте акумулятор (03/1) в затискач (03/2) на базовому агрегаті до клацання (03/a).

Виймання акумулятора (04)

1. Натисніть та утримуйте кнопку розблокування (04/1) на акумуляторі (04/2).
2. Вийміть акумулятор (04/a).

6 ЕКСПЛУАТАЦІЯ

⚠ ПОПЕРЕДЖЕННЯ! Небезпека пошко- дження в результаті ослаблення деталей пристрою. Під час експлуатації ослаблені де- талі пристрою можуть привести до серйозних травм.

Перед перемиканням пристрою переконайтеся, що всі деталі пристрою міцно закріплені.
Прикріпіть ріжучі інструменти так, щоб во- ни не могли від'єднатися під час роботи.

6.1 Перевірка рівня заряду акумулятора

Індикатор рівня заряду акумулятора (01/6) розташований в верхній частині базового агрегата.

Він складається з трьох сегментів. Сегменти загоряються або блимають в залежності від рівня заряду.

Сегмент Рівень заряду аку-мулятора
Загоряються 3 сег-менти:	акумулятор повністю заряджений.
Загоряються 2 сег-менти:	акумулятор зарядже-ний на 2/3.
Загоряється 1 сег-мент:	акумулятор зарядже-ний на 1/3.
Блимає 1 сегмент: низький рівень заря-ду батареї. Пристрій незабаром вимкнеть-ся.

6.2 Регулювання довжини телескопічної штанги (05)

Довжина телескопічної штанги (05/2) регулюється плавно. Завдяки цьому можна вибрати та встановити необхідну для обрізки довжину штанги.

1. Покрутити фіксувальну гільзу (05/1) у напрямку відкритого замка (05/a), доки за-тискач не звільниться.
2. Пересунути телескопічну штангу на необхідну довжину (05 / b).
3. Затягнути фіксувальну гільзу.

6.3 Повертання ріжучої головки (06, 07)

Поворотна ріжуча головка забезпечує зручне та безпечне робоче положення.

ПОПЕРЕДЖЕННЯ! Небезпека порізів!

Небезпека порізів у разі контакту рук із ножем.

Завжди вимикайте пристрій, перш ніж повернути ріжучу головку!

1. Натисніть кнопку (07/1) з обох боків ріжучої головки.
2. Поверніть ріжучу головку в потрібне положення (06/а).
3. Відпустіть кнопку. Ріжуча головка фікусується в вибраному положенні.

6.4 Увімкнення та вимкнення пристрою (08, 09)

Увімкнення пристрою

1. Встановити пристрій в робоче положення (08).

2. Натиснути та утримувати кнопку деблокування (09/1) на базовому агрегаті.

3. Натиснути та утримувати вимикач (09/2).
4. Відпустити кнопку деблокування. Після запуску пристрою не потрібно утримувати кнопку деблокування. Кнопка деблокування повинна перешкоджати випадковому запуску пристрою.

Вимкнення пристрою

1. Відпустіть вимикач.
2. Вийняти акумулятор для запобігання не- навмисному повторному увімкненню: див. розділ 5.2 "Установлення та виймання а- кумулятора (03, 04)", сторінка 279.

7 РОБОЧІ ХАРАКТЕРИСТИКИ ТА СПОСІБ РОБОТИ (10)

⚠ ПОПЕРЕДЖЕННЯ! Підвищена небезпека падіння. Існує підвищена небезпека падіння, якщо роботу виконують з підвищеного рівня (наприклад, сходи).

Завжди працюйте з пристроєм із землі і переконайтеся в тому, що ви стоїте на твердому ґрунті.
Дотримуйтеся правил техніки безпеки.
Підрізайте живоплоти регулярно і тільки в дозволений час.
Зрізайте тільки тонкі гілки і свіжі пагони на поверхні живоплоту; не ріжте занадто глибоко.
Спочатку обріжте живопліт з обох боків, а вже потім — зверху. Таким чином обрізки не потраплятимуть у ще не оброблені зо- ни.
Живопліт слід обрізати у вигляді трапеції. Це перешкоджає оголенню нижніх гілок (10).
Скошену траву виймають, коли пристрій знаходиться у вертикальному положенні.
Коли ви залишаєте пристрій на зберіганні/транспортуєте його:

Вимкніть пристрій.
Надягніть захисний чохол.
Вийміть акумулятор.

Після використання вийміть акумулятор і перевірте пристрій на наявність пошко- джень.

8 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ ТА ДОГЛЯД

ПОПЕРЕДЖЕННЯ! Небезпека порізів!

Небезпека отримання різаних ран під час контакту з гострими рухомими деталями пристрою і ріжучим інструментом.

Завжди вимикайте пристрій перед технічним і сервісним обслуговуванням та очищенням. Вийміть акумулятор.
Завжди носіть захисні рукавиці під час технічного обслуговування, догляду та очищення.

ПРИМІТКА Для виконання ремонту звертайтеся до спеціалізованої майстерні або сервісного центру.

Слід берегти пристрій від впливу води або вологи.
Після кожного використання корпус і ріжучий елемент слід чистити щіткою або тканиною. Задля уникнення корозії та пошкодження елементів з пластику для очищення не можна використовувати воду та (або) агресивні миючі засоби, а також розчинники.
Після кожного використання слід виймати акумулятор і проводити візуальний огляд пристрою на наявність пошкоджень.
Очищайте ріжучий елемент і змашуйте ан- тикорозійною змазкою.
Регулярно перевіряйте ріжучі елементи. Зверніться в сервісний центр виробника, якщо:

■ пошкоджено ріжучий елемент;
Ріжучий елемент затупився;
сильно зношений.

Перевірити міцність фіксації всіх різьбових з'єднань.

Перевірте електричні контакти на наявність корозії, в разі необхідності контакти слід зачистити металевою щіткою та обробити спреєм для електричних контактних з'єднань.

9 УСУНЕННЯ НЕСПРАВНОСТЕЙ

ОБЕРЕЖНО! Небезпека травмування.

Рухомі деталі та деталі з гострими краями можуть призвести до травм.

Завжди носіть захисні рукавиці під час технічного і сервісного обслуговування та очищення!

ПРИМІТКА У разі виникнення пошко- ень, які не зазначені в цій таблиці, або по- джень, з якими користувач не може впора- я сам, слід звернутися до нашої служби тримки.

Несправність Причина Усунення
Двигун не працює. Акумулятор розряджений. Зарядіть акумулятор.
	Акумулятор не встановлений або встановлений неправильно.	Правильно встановіть акумулятор.
	Відсутня подача електроенергії.	1. Вийміть акумулятор.2. Зачистити електричні контакти.
	Внаслідок перевантаження спрацював захисний вимикач двигуна, та пристрій бу-ло вимкнено.	Слід дочекатися розблокування двигуна.
Двигун працює з перебоями.	■ Несправність приладу■ Пошкоджено вимикач УВІМК/ВИМК.	Зверніться в сервісний центр виробника.
Ріжучий елемент гарячий. Виникнення диму.	Ріжучий елемент не змащено.	1. Вимкніть пристрій і вийміть акумулятор.2. Очистіть і змастіть ріжучий елемент.3. Знову встановити акумулятор.
	■ Ріжучий елемент затупився.■ Щербини на ріжучому елементі.	Зверніться в сервісний центр виробника.
Гілки зрізаються нерівно. Гілки часто застряють в ріжучому елементі.	Ріжучий елемент затупився.	Зверніться в сервісний центр виробника.
	Ріжучий елемент надмірно ковзає.	Зверніться в сервісний центр виробника.
Двигун працює, але ріжучий елемент не обертається.	Несправність приладу Зверніться в сервісний центр виробника.
Нетипова вібрація приладу.	Несправність приладу Зверніться в сервісний центр виробника.
Тривалість роботи від акумулятора суттєво знизилася.	Термін служби акумулятора завершився.	Замініть акумулятор. Використовуйте лише оригінальні запчастини від виробника.
Акумулятор не заряджається.	Контакти акумулятора за-бруднені.	Зверніться в сервісний центр виробника.

Несправність Причина Усунення
	Несправність акумулятораабо зарядного пристрою.
	Акумулятор занадто гаря-чий.

10 ТРАНСПОРТУВАННЯ

Перед транспортуванням виконайте наведені нижче заходи:

1. Вимкніть пристрій.
2. Вийміть акумулятор з пристрою.
3. Правильно упакуйте акумулятор (див. нижче).

Акумулятор B125 Li (Арт. №: 113896)

ПРИМІТКА Номінальна потужність акумулятора складає більше 100 Вт·год! Тому слід дотримуватись наступних правил транспортування!

Літій-іонний акумулятор підлягає закону про перевезення небезпечних вантажів, але його можна транспортувати за спрощених умов:

з метою приватного використання користувачі можуть транспортувати акумулятор дорожнім транспортом без будь-яких додаткових заходів безпеки, але в упаковці для роздрібного продажу;
Комерційні користувачі, які виконують перевезення в зв'язку зі своєю основною діяльністю (наприклад, поставки на будівельні майданчики або місця навантаження та з них), можуть також скористатися цим спрощенням.

В обох вищезгаданих випадках слід вжити примусових заходів, щоб запобігти витоку вмісту. В інших випадках слід суворо дотримуватися правил про небезпечні вантажі! Недотримання загрожує відправнику і, можливо, перевізнику суворим покаранням.

Інші вказівки щодо транспортування та надсилання

Транспортувати та надсилати літій-іонні акумулятори дозволяється тільки у неушко- дженому стані!
Для транспортування акумулятора використовувати виключно оригінальну упаковку або відповідну упаковку для небезпечного вантажу (не стосується акумуляторів з номінальною потужністю менше 100 Вт·год).

Необхідно заклеїти відкриті контакти акумулятора, щоб уникнути короткого замикання.
Необхідно захистити акумулятор від ковзання всередині упаковки, щоб уникну-ти пошкоджень.
В разі транспортування або надсилання необхідно перевірити правильність маркування та документації відвантаження (на-приклад, кур'єрською або експедиторської службою).
Необхідно заздалегідь дізнатися, чи можливе транспортування з обраним постачальником послуг, і повідомити про надсилання.

Рекомендуємо звернутися до фахівця з небезпечних вантажів для підготування пристрою до надсилання. Слід дотримуватися будь-яких діючих національних приписів.

11 ЗБЕРІГАННЯ

11.1 Зберігання пристрою

Після кожного використання ретельно очищайте пристрій та приладдя і за потреби встановлюйте всі захисні кришки.
Зберігайте пристрій у сухому захищеному від морозу місці, яке зачиняється.
- Тримайте пристрій поза досяжністю дітей і неавторизованих осіб.

В разі тривалого зберігання понад 30 днів необхідно виконати наступні дії:

Очищайте ріжучий елемент і змащуйте ан- тикорозійною змазкою.
ретельно очистити пристрій, зберігати в сухому приміщенні.

11.2 Зберігання акумулятора та зарядного пристрою

ПРИМИТКА Див. детальну інформацію в окремих посібниках для акумулятора і зарядного пристрою.

12 УТИЛІЗАЦІЯ

Вказівки щодо електричного і електронного обладнання (ElektroG)

Електронні та електричні пристрої не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Використані батарейки або акумулятори, які вже не використовуються в старому пристрої, слід бути видалені перед викиданням! їхня утилізація регулюється законом про акумулятори.
Власники або користувачі електричного та електронного обладнання зобов'язуються повертати його відповідно до законодавства після використання.
Кінцевий користувач несе відповідальність за стирання своїх персональних даних зі старого обладнання перед утилізацією!

Символ з перекресленого смітника означає, що електричні та електронні пристрої заборонено утилізувати разом з іншими побутовими відходами.

Електричні та електронні пристрої можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини електрообладнання (стаціонарні та інтернет-магазини) за умови, що про-давці зобов'язані приймати їх чи пропону-вати їх на добровільній основі.

Ці заяви застосовуються тільки для пристроїв, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2012/19/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації електричних та електронних пристроїв.

Примітки щодо закону про акумулятори (BattG)

Старі батареї та акумулятори не належать до звичайних побутових відходів. Їх слід збирати та викидати окремо.

Див. інформацію про безпечне видалення батарей або акумуляторів із електричного чи електронного пристрою, а також інформацію про тип використовуваної системи (наприклад, хімічний тип), у посібнику з експлуатації або встановлення.

Власники або користувачі батарей або акумуляторів зобов'язуються повертати його відповідно до законодавства після використання. Повернення обмежується постачанням невеликих кількостей.

Старі батареї можуть містити шкідливі речовини або важкі метали, які можуть завдати школи довкіллю і здоров'ю. Утилізація відпрацьованих батарей і використання ресурсів, що містяться в них, сприяє захисту цих двох важливих активів.

Символ з перекресленого смітника означає, що батареї та акумулятори заборонено утилізувати разом з іншими побутовими відходами. Крім того, під смітником є символи Hg, Cd або Pb, що виглядають таким чином:

Hg: батарея містить понад 0,0005 % ртуті
Cd: батарея містить понад 0,002 % кадмію
■ Pb: батарея містить понад 0,004 % свинцю

Акумулятори та батареї можна безкоштовно в таких місцях:

■ Державна служба з видалення або збору (наприклад, муніципальні склади)
■ Магазини батарей і акумуляторів
■ пункт збору загальної системи повернення відпрацьованих акумуляторів
■ пункт збору виробника (якщо він не є чле- ном загальної системи повернення)

Ці заяви застосовуються тільки для акумуляторів і батарей, встановлених і проданих у країнах Європейського Союзу, відповідно до Директиви ЄС 2006/66/ЄС. У країнах за межами Європейського Союзу можуть діяти інші правила щодо утилізації акумуляторів і батарей.

13 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Технічні характеристики: див. таблицю з технічними характеристиками на початку цього посібника з експлуатації.

* Примітки щодо значень емісії вібрацій та рівня шуму:

Вимірювання зазначених значень емісії вібрацій та рівня шуму проводилося відповідно до стандартизованого методу випробування, вони можуть використовуватися для порівняння електроінструментів.

Зазначені значення емісії вібрацій та рівня шуму можуть використовуватися для

попередньої оцінки впливу (ступеня впливу вібрації).

■ Значення емісії вібрацій та рівня шуму можуть відрізнятись від зазначених значень у разі фактичного використання електроінструменту залежно від способу його використання.
Дотримуйтесь заходів безпеки відповідно до розділу з техніки безпеки. Намагайтеся тримати вібраційне навантаження в межах мінімуму. Зразкові заходи щодо зниження вібраційного навантаження пе-

редбачають використання рукавиць під час використання приладу й обмеження робочого часу. В цьому випадку слід враховувати всі частини робочого циклу (наприклад, час вимикання електроприладу і час вмикання без навантаження).

14 СЕРВІСНЕ ОБСЛУГОВУВАННЯ

Якщо у вас є питання щодо гарантії, ремонту або запасних частин, зверніться в найближчий сервісний центр AL-KO. Адресу можна знайти в Інтернеті за посиланням:

До закінчення строку давності рекламацій, установленого за законом, виробник усуває можливі дефекти матеріалу чи виробничий брак шляхом ремонту або заміни (на свій вибір). Строк давності визначається законодавством країни, у якій прилад було куплено.

Гарантія зберігається лише за таких умов:

Дотримуйтеся цього посібника з експлуатації
■ Використання приладу за призначенням
Використання оригінальних запчастин

Гарантія анулюється за таких умов:

■ Самовільний ремонт
■ Самовільна зміна технічних характеристик
■ Використання не за призначенням

Гарантія не поширюється на:

■ Пошкодження лакофарбового покриття, спричинене звичайним зношуванням
■ частини, що зношуються, позначені у відомості запасних частин рамкою; xxxxxx (x)

Відлік гарантійного терміну розпочинається з дати придбання виробу першим кінцевим споживачем. Дата придбання вказана в чеку. У разі виникнення гарантійного випадку зверніться з цією заявою та оригіналом квитанції, що підтверджує покупку, до свого дилера або в найближчу авторизовану сервісну службу. Це гарантійне зобов'язання не змінює встановлені законом претензії покупця до продавця.

Russia

вул. Броварська 156, 07442

с. Велика Димерка, Броварській район,

Київська область, Україна

Телефон/факс: [phone] / 09

UK
