| Merk | AL-KO |
| Model | HTA 1845 |
| Producttype | Draadloze telescopische heggenschaar |
| Gebruik | Huishoudelijk (amateur tuinieren) |
| Voeding | Lithium-ion accu 18 V (niet inbegrepen) |
| Meslengte | 45 cm |
| Gewicht (zonder accu) | 4,2 kg |
| Lengte telescopische steel | Instelbaar van 1,5 m tot 2,6 m |
| Oriëntatie snijkop | Draaibaar (meerdere standen) |
| Compatibel accutype | AL-KO B125 Li accu's (ref. 113896) en andere series |
| Compatibele lader | AL-KO laders serie 443131 |
| Acculadingsindicator | Ja (3 LED-segmenten) |
| Overbelastingsbeveiliging | Ja (automatische motorstop) |
| Ontgrendelknop | Ja (voorkomt onbedoeld inschakelen) |
| Mesbeschermkap | Inbegrepen |
| Geluidsniveau (LWA) | 95 dB(A) |
| Trillingsniveau (hand-arm) | 2,5 m/s² |
| Regelmatig onderhoud | Reinig en olie het mes regelmatig |
| Opslag | Droge, vorstvrije plaats |
| Reserveonderdelen beschikbaar | Mes, accu, lader, beschermkap |
Veelgestelde vragen - HTA 1845 AL-KO
Gebruikersvragen over HTA 1845 AL-KO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Heggenschaar in PDF-formaat gratis! Vind uw handleiding HTA 1845 - AL-KO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. HTA 1845 van het merk AL-KO.

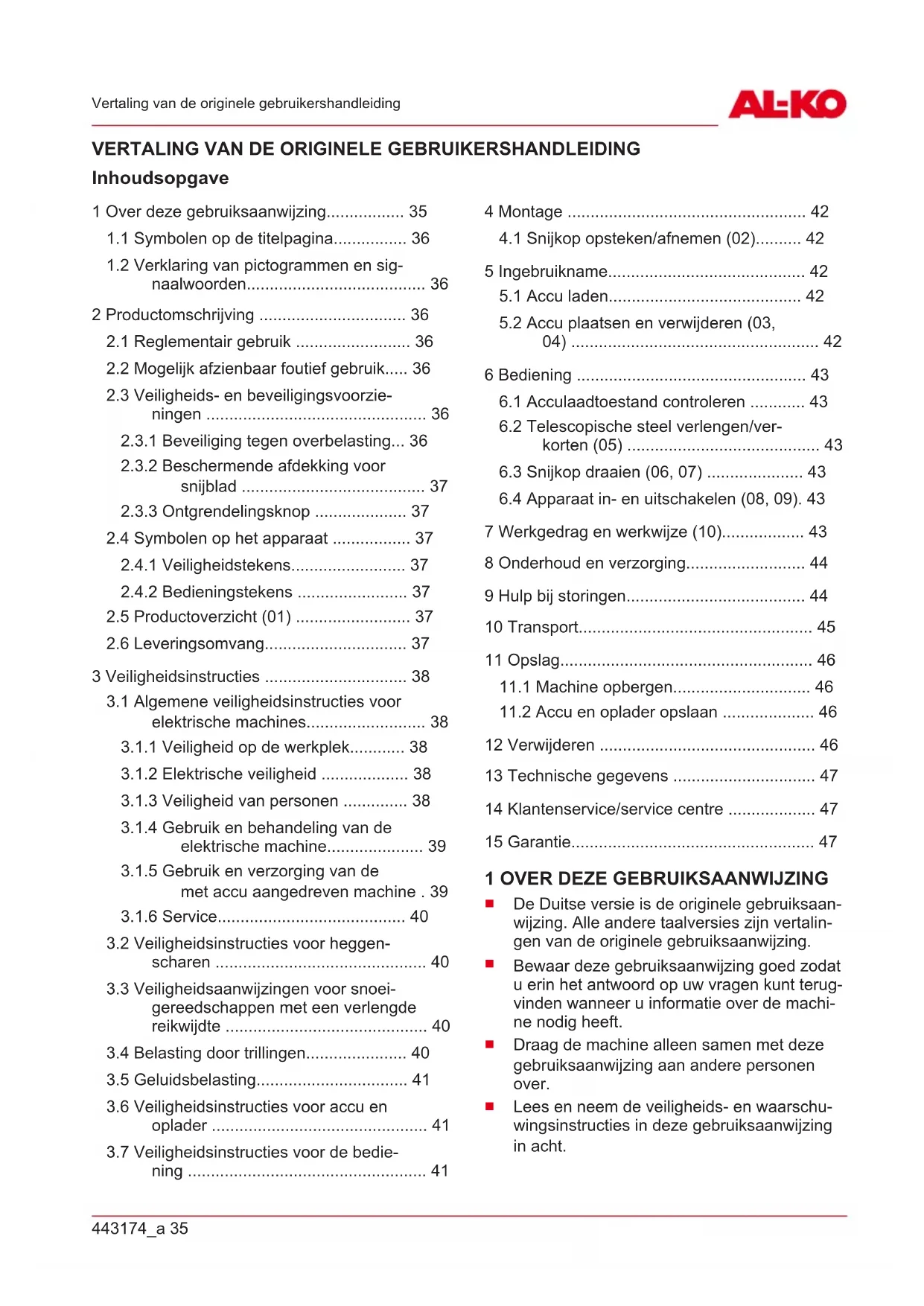

GEBRUIKSAANWIJZING HTA 1845 AL-KO
1 Over deze gebruiksaanwijzing...... 35
1.1 Symbolen op de titelpagina...... 36
1.2 Verklaring van pictogrammen en sig- naalwoorden.... 36
2 Productomschrijving 36
2.2 Mogelijk afzienbaar foutief gebruik..... 36
2.3 Veiligheids- en beveiligingsvoorzie- ningen 36
2.3.1 Beveiliging tegen overbelasting... 36
2.3.2 Beschermende afdekking voor snijblad 37
2.3.3 Ontgrendelingsknop 37
2.4 Symbolen op het apparaat 37
2.4.1 Veiligheidstekens.... 37
2.4.2 Bedieningstekens 37
2.5 Productoverzicht (01) 37
3 Veiligheidsinstructies 38
3.1 Algemene veiligheidsinstructies voor elektrische machines.... 38
3.1.1 Veiligheid op de werkplek...... 38
3.1.2 Elektrische veiligheid 38
3.1.3 Veiligheid van personen .... 38
3.1.4 Gebruik en behandeling van de elektrische machine.... 39
3.1.5 Gebruik en verzorging van de met accu aangedreven machine . 39
3.1.6 Service.... 40
3.2 Veiligheidsinstructies voor heggen- scharen 40
3.3 Veiligheidsaanwijzingen voor snoeigereedschappen met een verlengde reikwijdte 40
3.4 Belasting door trillingen.... 40
3.5 Geluidsbelasting.... 41
3.6 Veiligheidsinstructies voor accu en oplader 41
3.7 Veiligheidsinstructies voor de bedie- ning 41
4 Montage 42
4.1 Snijkop opsteken/afnemen (02)...... 42
5 Ingebruikname.... 42
5.1 Accu laden.... 42
5.2 Accu plaatsen en verwijderen (03, 04) 42
6 Bediening 43
6.1 Acculaadtoestand controleren ..... 43
6.2 Telescopische steel verlengen/ver- korten (05) 43
6.3 Snijkop draaien (06, 07) ...... 43
6.4 Apparaat in- en uitschakelen (08, 09). 43
7 Werkgedrag en werkwijze (10)...... 43
8 Onderhoud en verzorging.... 44
9 Hulp bij storingen.... 44
10 Transport.... 45
11 Opslag.... 46
11.1 Machine opbergen.... 46
11.2 Accu en oplader opslaan 46
12 Verwijderen 46
1 OVER DEZE GEBRUIKSAANWIJZING
De Duitse versie is de originele gebruiksaanwijzing. Alle andere taalversies zijn vertalingen van de originele gebruiksaanwijzing.
Bewaar deze gebruiksaanwijzing goed zodat u erin het antwoord op uw vragen kunt terugvinden wanneer u informatie over de machine nodig heeft.
Draag de machine alleen samen met deze gebruiksaanwijzing aan andere personen over.
■ Lees en neem de veiligheids- en waarschu-wingsinstructies in deze gebruiksaanwijzing in acht.
1.1 Symbolen op de titelpagina
Symbool Betekenis
Lees voor de ingebruikname deze gebruiksaanwijzing absoluut zorgvuldig door. Dit is de voorwaarde voor veilig werken en een storingsvrij gebruik.
Gebruiksaanwijzing
Ga voorzichtig met Li-Ion accu's om! Neem met name de aanwijzingen voor transport, opslag en afvalverwijdering in acht!
1.2 Verklaring van pictogrammen en signaalwoorden
⚠ GEVAAR! Wijst op een direct gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot de dood of tot een ernstig letsel leidt.
⚠ WAARSCHUWING! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet verme- den wordt, tot de dood of tot een zwaar letsel kan leiden.
⚠️ VOORZICHTIG! Wijst op een potentieel gevaarlijke situatie, die, wanneer ze niet vermeden wordt, tot een licht of middelzwaar letsel kan leiden.
LET OP! Wijst op een situatie, die, wanneer ze niet vermeden wordt, tot materiële schade kan leiden.
HOPMERKING Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.
Deze gebruikshandleiding beschrijft een met de hand bediende accuhoogsnoeier met een in hoogte verstelbare telescopische steel en draai-kop.
Het apparaat mag alleen met de in de technische gegevens vermelde lithium-ionen-accu's en opladers worden gebruikt. Zie voor verdere informatie over de accu's en opladers de aparte handleidingen:
■ Gebruikshandleiding 443130: Accu's
■ Gebruikshandleiding 443131: Opladers
LET OP! Gevaar voor schade aan apparaat en accu. Als het apparaat wordt gebruikt met ongeschikte accu's, kunnen apparaat en accu's beschadigd raken.
- Gebruik het apparaat alleen met de voorge-schreven accu's.
Het apparaat is ontworpen om dunne takken en verse scheuten van heggen en struiken te verwijderen vanaf de grond. De gebruiker moet daarbij stevig op de grond staan.
Dit apparaat is uitsluitend bedoeld voor particulier gebruik. Ieder ander gebruik alsmede niet-toege- stane verbouwingen of uitbreidingen worden voor misbruik aangezien en hebben de uitsluiting van de garantie en het verlies van de conformiteit en de weigering van iedere verantwoordelijkheid voor schade van de gebruiker of van derden van de fabrikant tot gevolg.
2.2 Mogelijk afzienbaar foutief gebruik
- Gebruik het apparaat niet in omgevingen met een potentieel explosiegevaar.
■ Gebruik het apparaat niet bij regen.
■ Apparaat niet gebruiken op natte heggen en struiken.
Het apparaat is noch bedoeld voor de commerciele toepassing in openbare parken en sportfacilitteiten, noch voor de toepassing in land- en bosbouw.
2.3 Veiligheids- en beveiligingsvoorzieningen
⚠ WAARSCHUWING! Gevaar voor letsel.
Defecte en buiten werking gestelde veiligheids- en beschermingsapparatuur kunnen ernstig letsel veroorzaken.
■ Laat defecte veiligheids- en beschermingsapparatuur repareren.
De veiligheids- en beschermingsuitrusting nooit buiten werking stellen.
2.3.1 Beveiliging tegen overbelasting
Bij te dik snoeimateriaal of bij harde voorwerpen, blokkeert het snijblad en wordt de motor automatisch uitgeschakeld.
-
Apparaat uitschakelen en accu verwijderen. Waarschuwing! Verwijder voor alle werkzaamheden aan het snijblad de accu uit het apparaat.
-
Blokkade verwijderen.
-
Ongeveer 5 seconden wachten.
- Accu weer plaatsen en apparaat inschakelen.
2.3.2 Beschermende afdekking voor snijblad
De beschermafdekking moet voor montage, transport en opslag op het snijblad worden gestoken om persoonlijk letsel en beschadiging van voorwerpen te voorkomen.
2.3.3 Ontgrendelingsknop
De ontgrendelingsknop schakelt de Aan-/Uit-schakelaar vrij. Daardoor wordt een per ongeluk inschakelen van het apparaat alleen door het indrukken van de Aan-/Uit-schakelaar voorkomen.
2.4 Symbolen op het apparaat
2.4.1 Veiligheidstekens
Symbool Betekenis
Wees bijzonder voorzichtig bij de hantering! Lees vóór inbedrijfstelling de gebruiksaanwijzing!
Draag een veiligheidshelm, gehoor- bescherming en oogbescherming!
Pak niet in de snoeimessen!
Stel het apparaat niet bloot aan re- gen!
Beschadig geen kabels die onder spanning staan. Gevaar voor elektrische schok!
Houd een afstand van 10 m ten op- zichte van stroomkabels!
Verwijder de accu voordat er instellings-, reinigings- of onderhoudswerkzaamheden worden uitgevoerd.
2.4.2 Bedieningstekens
Symbool Betekenis
Telescopische steel vastdraaien/losdraaien.
2.5 Productoverzicht (01)
Het productoverzicht (01) geeft een overzicht van de machine.
Nr. Onderdeel
| 1 Basisapparaat | |
| 2 | ■ Onderste handgreep |
| 3 | ■ Bovenste handgreep |
| 4 | ■ Vastzethuls |
| 5 | ■ Accu* |
| 6 | ■ Laadtoestandsweergave |
| 7 | ■ Ontgrendelingsknop |
| 8 | ■ Aan/Uit-schakelaar |
| 9 | ■ Telescopische steel |
| 10 Snijkop met draaikoppeling | |
| 11 Oplader* | |
| 12 Beschermafdekking voor snijblad | |
| 13 Gebruikshandleiding | |
* Niet in de leveringsomvang inbegrepen, maar met de volgende artikelnummers verkrijgbaar: zie technische gegevens.
2.6 Leveringsomvang
OPMERKING De accu en lader worden niet bijgeleverd en moeten daarom apart worden aangeschaft.
Controleer na het uitpakken of alle onderdelen zijn geleverd.
Nr. Onderdeel
| 1 Basisapparaat |
| 2 Snijkop met draaikoppeling |
| 3 Beschermafdekking voor snijblad |
| 4 Gebruikshandleiding |
3 VEILIGHEIDSINSTRUCTIES
3.1 Algemene veiligheidsinstructies voor elektrische machines
⚠ WAARSCHUWING! Lees alle veiligheids-instructies, aanwijzingen, afbeeldingen en technische gegevens door waarmee de machine is uitgevoerd. Het niet naleven van de onderstaande instructies kan elektrische schokken, brand en/of ernstig letsel veroorzaken.
■ Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.
De in de veiligheidsaanwijzingen gebruikte term "machine" heeft betrekking tot machines met stroomvoeding (met voedingskabel) of met accu aangedreven machines (zonder voedingskabel).
3.1.1 Veiligheid op de werkplek
Zorg voor een schoon en goed verlicht werkbereik. Wanorde of een gebrek aan goede verlichting kunnen ongevallen veroorzaken.
■ Werk met de machine niet in een explosiegevaarlijke omgeving waarin zich brandbare vloeistoffen, gassen of stof bevin-den. Machines veroorzaken vonken die het stof of de dampen kunnen ontsteken.
Houd kinderen en andere personen tijdens het gebruik uit de buurt van de machine. Bij afleiding kunt u de controle over de machine verliezen.
3.1.2 Elektrische veiligheid
De aansluitstekker van de machine moet in de contactdoos passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers samen met geaarde machines. Ongemodificeerde stekkers en passende contactdozen verminderen het risico van elektrische schokken.
Vermijd lichaamscontact met geaarde oppervlakken zoals bij buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam is geaard.
Houd machines uit de buurt van regen of vocht. Het binnendringen van water in een machine verhoogt het gevaar voor een elektrische schok.
- Gebruik de aansluitkabel niet om de machine te dragen, op te hangen of om de stekker uit de contactdoos te trekken. Houd het aansluitsnoer uit de buurt van
hitte, olie, scherpe randen of zich bewe- gende onderdelen van het apparaat. Bij beschadigde of in de knoop geraakte aan- sluitsnoeren is er een hoger risico op een elektrische schok.
■ Wanneer u met een machine buiten werkt, dient u uitsluitend verlengkabels te gebruiken die ook geschikt zijn voor gebruik buitenshuis. Door het gebruik van een dergelijk, voor gebruik buitenshuis geschikt verlengsnoer, neemt het risico op een elektrische schok af.
Als er niet voorkomen kan worden dat de machine in een vochtige omgeving wordt gebruikt, dient er een aardlekschakelaar te worden gebruikt. Het gebruik hiervan vermindert het risico op een elektrische schok.
3.1.3 Veiligheid van personen
Wees alert, let erop wat u doet en ga verstandig met een machine aan het werk. Gebruik geen machine als u moe bent of onder invloed van drugs, alcohol of geneesmiddelen staat. Een ogenblik onoplettendheid bij het gebruik van de machine kan tot ernstig letsel leiden.
Draag een persoonlijke beschermingsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke beschermingsmiddelen als stofmasker, slipvaste veiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van de toepassing van de machine, vermindert het gevaar voor letsel.
■ Voorkom dat het apparaat onbedoeld in gebruik wordt genomen. Controleer of de machine is uitgeschakeld voordat u het op de voeding aansluit en/of de accu plaatst, hem optilt of draagt. Als u bij het dragen van de machine de vinger op de schakelaar heeft of de machine ingeschakeld op de voeding aansluit, kan dit ongevallen veroorzaken.
■ Verwijder instelgereedschap of schroevendraaiers voordat u de machine inschakelt. Een gereedschap of sleutel die zich in een draaiend deel van de machine bevindt, kan letsel veroorzaken.
■ Voorkom een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en uw evenwicht kunt bewaren. Daardoor kunt u de machine in onverwachtse situaties beter onder controle houden.
Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haar en kleding weg van bewegende delen. Loszitten-de kleding, sieraden of lange haren kunnen door bewegende onderdelen worden gegrepen.
Als stofafzuig- en -opvangvoorzieningen kunnen worden gemonteerd, moeten deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiging kan gevaar door stof verkleinen.
Laat u niet verleiden tot een vals gevoel van veiligheid en negeer de veiligheidsregels voor machines niet, zelfs niet wanneer u na veelvuldig gebruik vertrouwd bent met de machine. Onnadenkend handelen kan in een fractie van een seconde leiden tot ernstig letsel.
3.1.4 Gebruik en behandeling van de elektrische machine
■ Overbelast de machine niet. Gebruik voor uw werk de hiervoor bedoelde machine.
Met de juiste machine werkt u beter en veiliger binnen het aangegeven vermogensbereik.
- Gebruik geen machine waarvan de schakelaar defect is. Een machine die niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
■ Trek de stekker uit de contactdoos en/of verwijder een uitneembare accu voordat u instellingen aan het apparaat uitvoert, reserveonderdelen vervangt of de machine opbergt. Deze veiligheidsmaatregel voorkomt het onbedoelde starten van de machine.
■ Bewaar ongebruikte machines buiten het bereik van kinderen. Laat geen personen de machine gebruiken die hiermee niet vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Machines zijn gevaarlijk als ze door onervaren personen worden gebruikt.
Verzorg machines en inzetgereedschap zorgvuldig. Controleer of bewegende delen goed werken en niet klemmen, of er delen gebroken of zodanig beschadigd zijn dat de functie van de machine nadelig wordt beïnvloed. Laat beschadigde delen repareren alvorens de machine te gebruiken. Slecht onderhouden machines zijn vaak de reden voor ongevallen.
■ Houd het snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijkanten blijft minder snel haken en is gemakkelijker in het gebruik.
- Gebruik de machine, het inzetgereedschap enz. aan de hand van deze aanwijzingen. Neem hierbij de werkomstandigheden en de uit te voeren werkzaamheden in acht. Het gebruik van machines voor een ander dan het beoogde gebruik kan tot gevaarlijke situaties leiden.
Zorg dat de handgrepen en oppervlakken ervan droog, schoon en vrij van olie of vet blijven. Gladde handgrepen en oppervlakken ervan veroorloven geen veilige bediening en controle van de machine in onverwachtse situaties.
3.1.5 Gebruik en verzorging van de met accu aangedreven machine
Laad de accu's uitsluitend met opladers op die door de fabrikant worden aanbevolen. Door een oplader die voor een bepaald type accu's geschikt is, bestaat brandgevaar wanneer deze met andere accu's wordt gebruikt.
- Gebruik in de machines alleen de hiervoor bedoelde accu's. Het gebruik van andere accu's kan letsel en brandgevaar veroorza-ken.
Houd de ongebruikte accu uit de buurt van paperclips, muntgeld, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten zouden kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij onjuist gebruik kan er vloeistof uit de accu vrijkomen. Voorkom de aanraking hiermee. Bij toevallig contact met water afspoelen. Wanneer de vloeistof in de ogen komt, moet er een arts worden geraadpleegd. Vrijkomende accuvloeistof kan huidirritaties of brandwonden veroorzaken.
- Gebruik geen beschadigde of gewijzigde accu. Beschadigde of gewijzigde accu's kunnen zich onverwachts gedragen en brand, explosie of letsel veroorzaken.
Stel een accu niet bloot aan brand of te hoge temperaturen. Brand of temperaturen van boven de 130 °C kunnen een explosie veroorzaken.
Volg alle aanwijzingen voor het opladen op en laad de accu of de met accu aangedreven machine nooit buiten het in de gebruikshandleiding vermelde temperatuurbereik op. Verkeerd opladen of laden buiten
het toegestane temperatuurbereik kan de accu vernielen en het brandgevaar vergroten.
3.1.6 Service
Laat uw machine alleen door gekwalificeerd deskundig personeel repareren en alleen met originele reserveonderdelen. Zo wordt de veiligheid van de machine gewaarborgd.
Onderhoud beschadigde accu's in geen geval. Alle onderhoudswerkzaamheden aan de accu's moeten door de fabrikant of een geautoriseerde klantenservice worden uitgevoerd.
3.2 Veiligheidsinstructies voor heggenscharen
Houd lichaamsdelen uit de buurt van het mes. Probeer niet om bij draaiende messen snoeiafval te verwijderen of te snoeien materiaal vast te houden. De messen bewegen na het uitschakelen van de schakelaar nog verder. Een ogenblik onoplettendheid bij het gebruik van het snoeigereedschap kan tot ernstig letsel leiden.
Draag het snoeigereedschap aan het handvat bij stilstaande messen en let erop dat de schakelaar niet wordt bediend. Het juiste dragen van het snoeigereedschap vermindert het gevaar voor de onbedoelde werking en een daardoor veroorzaakt letsel door het mes.
Bij transport of opslag van het snoeige-reedschap altijd de afdekking over de messen doen. Deskundige hantering met het snoeigereedschap vermindert het gevaar voor letsel door het mes.
Zorg ervoor dat alle schakelaars uitgeschakeld zijn en de stekker uit de contactdoos is getrokken voordat u ingeklemd snoeiafval verwijdert of onderhoud aan de machine uitvoert. Een onverwachtse werking van het snoeigereedschap bij het verwijderen van ingekneld materiaal kan ernstig letsel veroorzaken.
Houd het snoeigereedschap alleen aan de geïsoleerde handgrepen vast, omdat het snijmes verborgen stroomkabels of het eigen spanningsnet kan raken. Het contact van de messen met een onder spanning staande kabel kan ook metalen delen van het apparaat onder spanning zetten en een elektrische schok veroorzaken.
■ Houd alle stroomkabels uit de buurt van het snijbereik. Kabels en leidingen kunnen in heggen en struiken verborgen zijn en per ongeluk door het mes worden doorgesneden.
- Gebruik het snoeigereedschap niet bij slecht weer, met name niet bij kans op on-weer. Dat vermindert het gevaar om door een bliksem geraakt te worden.
3.3 Veiligheidsaanwijzingen voor snoeigereedschappen met een verlengde reikwijdte
Verminder het gevaar voor een dodelijke elektrische schok door het snoeigereedschap met verlengde reikwijdte nooit in de buurt van elektrische kabels te gebruiken. De aanraking van of het gebruik in de buurt van stroomkabels kan ernstig letsel of een dodelijke elektrische schok veroorzaken.
Bedien het snoeigereedschap met verlengde reikwijdte altijd met beide handen. Houd het snoeigereedschap met verlengde reikwijdte met beide handen vast om het verlies van controle te voorkomen.
Draag bij werkzaamheden met het snoeigereedschap met verlengde reikwijdte boven het hoofd een hoofdbescherming. Vallende stukken kunnen ernstig letsel veroorzaken.
3.4 Belasting door trillingen
■ Gevaar door trillingen
De werkelijke trillingsemissiewaarde tijdens het gebruik van het apparaat kan afwijken van de door de fabrikant opgegeven waarde. Let voor of tijdens het gebruik op de volgen-de factoren die van invloed zijn:
Wordt het apparaat gebruikt voor het beoogde gebruik?
Wordt het materiaal op de juiste wijze gesneden of verwerkt?
- Bevindt het apparaat zich in een goede staat van gebruik?
Is het snijblad goed scherp en is het juiste snijblad ingebouwd?
Zijn de handgrepen en, indien nodig, optionele trillingsdempende handgrepen gemonteerd en zijn deze vast verbonden met het apparaat?
- Gebruik het apparaat alleen met het motor-toerental dat nodig is voor de uit te voeren werkzaamheden. Gebruik het maximale toe-
rental zo min mogelijk om geluid en trillingen te beperken.
Als gevolg van verkeerd gebruik en onderhoud kunnen de trillingen en het lawaai van het apparaat toenemen. Dit leidt tot schade aan de gezondheid. Schakel in dit geval het apparaat onmiddellijk uit en laat het repare- ren door een geautoriseerde servicewerkplaats.
De mate van belasting als gevolg van trillingen is afhankelijk van de uit te voeren werkzaamheden of van de toepassing van het apparaat. Schat hem in en las voldoende pauzes in. Daardoor wordt de belasting door trillingen gedurende de volledige werktijd in belangrijke mate verminderd.
- Door een langer gebruik van het apparaat wordt de bediener blootgesteld aan trillingen, waardoor problemen kunnen ontstaan met de bloedsomloop ('dode vingers'). Om dit risico te verminderen, handschoenen dragen en de handen warmhouden. Wanneer een symptoom van 'dode vingers' wordt waargenomen, onmiddellijk medische hulp inroepen. Tot deze symptomen behoren: Gevoelloosheid, verlies van gevoeligheid, tintelingen, jeuk, pijn, vermindering van de kracht, verandering van kleur of van de conditie van de huid. Meestal worden deze symptomen waargenomen aan vingers, handen of polsen. Bij lage temperaturen neemt het gevaar toe.
Las langere pauzes in tijdens uw werkdag, zodat u kunt herstellen van het geluid en van de trillingen. Plan uw werk zodanig dat het gebruik van apparaten die sterke trillingen veroorzaken, wordt verspreid over meerdere dagen.
■ Wanneer u een onaangenaam gevoel of een verkleuring van de huid tijdens het gebruik van het apparaat waarneemt aan uw handen, onderbreekt u het werk onmiddellijk. Las voldoende pauzes in. Zonder voldoende pauzes kan een trillingensyndroom ontstaan aan handen en armen.
Minimaliseer het risico door uzelf zo min mogelijk bloot te stellen aan trillingen. Verzorg het apparaat volgens de aanwijzingen in de gebruiksaanwijzing.
Als het apparaat vaak wordt gebruikt, neemt u contact op met uw dealer om trillingsdempende accessoires (bijv. handgrepen) aan te schaffen.
- Gebruik het apparaat niet bij temperaturen onder 10 °C. Leg in een werkschema vast hoe de belasting door trillingen kan worden begrensd.
3.5 Geluidsbelasting
Een zekere geluidsbelasting door dit apparaat is onvermijdelijk. Plan luidruchtige werkzaamheden gedurende acceptabele en daarvoor geschikte tijden. Respecteer rusttijden en beperk de duur van het werk tot het minimum. Voor uw persoonlijke bescherming en ter bescherming van personen die zich in de buurt bevinden, moet geschikte gehoorbescherming worden gedragen.
3.6 Veiligheidsinstructies voor accu en oplader
■ Verwijder de accu's uit het apparaat voordat ze worden opgeladen.
Plaats geen verschillende accutypes of nieuwe en gebruikte accu's samen in het apparaat.
Plaats de accu's met de juiste polariteit in het apparaat.
- Verwijder de accu's uit het apparaat als u het gedurende een langere periode opbergt.
■ Maak geen kortsluiting tussen de aansluit-klemmen van het apparaat of van de accu.
Gebruikshandleidingen
Neem de veiligheidsinstructies omtrent de accu en de oplader in de aparte gebruikshandleidingen in acht.
Zie:
■ Gebruikshandleiding 443130: Accu's
■ Gebruikshandleiding 443131: Opladers
3.7 Veiligheidsinstructies voor de bediening
⚠ WAARSCHUWING! Gevaar als gevolg van een elektromagnetisch veld. Dit elektrische gereedschap wekt tijdens het gebruik een elektromagnetisch veld op. Dit veld kan onder be-paalde omstandigheden actieve of passieve medische implantaten beïnvloeden.
- Om het risico op ernstige of dodelijke verwondingen te verkleinen, adviseren wij personen met medische implantaten om vóór het gebruik van het elektrische gereedschap contact op te nemen met hun arts of de fabrikant van het medische implantaat en om advies te vragen.
■ Houd er rekening mee dat de gebruiker verantwoordelijk is voor ongevallen en schade,
- Het apparaat alleen gebruiken voor de werkzaamheden waarvoor het is bedoeld. Niet-reglementair gebruik kan letsel en materiële schade veroorzaken.
■ Het apparaat alleen inschakelen als zich in het werkgebied geen andere personen of dieren bevinden.
■ Houd een veiligheidsafstand aan tot personen en dieren of schakel het apparaat uit als personen of dieren naderen. - Controleer de heggen en struiken voorafgaand aan het snoeien op verborgene objecten – bijv. draden, draadafrasteringen, elektrische leidingen, tuingereedschap, flessen – en verwijder ze.
■ Houd de heggenschaar met beide handen vast als er twee handgrepen aanwezig zijn.
Ga tijdens het werk op de grond staan en niet op een ladder of op een ander soort instabiel oppervlak.
Ga voor het gebruik van de heggenschaar na dat de vergrendelingsvoorzieningen van bewegende delen (bijv. van een verlengde schacht of een zwenkelement) vastgezet zijn.
Beweeg en vervoer het apparaat zo dat mensen en dieren het snijblad niet kunnen aanraken. Schuif voor het begin van het vervoer de veiligheidsafdekking over het snijblad.
■ Houd tijdens het werk de te snoeien twijgen niet vast.
Schakel het apparaat uit en wacht tot het mes tot stilstand is gekomen alvorens geblokkeerde twijgen te verwijderen.
■ Verwijder de accu uit het apparaat en schuif de veiligheidsafdekking over het snijblad bij:
Test-, afstel- en reinigingswerkzaamheden
■ Werken aan het snijblad
■ Het achterlaten van het apparaat
Transport
Opslag
Onderhouds- en reparatiewerkzaamheden
Gevaar
4 MONTAGE
⚠ WAARSCHUWING! Gevaren door onvolledige montage! De werking van een onvolledig apparaat kan ernstig letsel veroorzaken.
- Gebruik het apparaat alleen als het volledig gemonteerd is!
Plaats de accu pas in het apparaat als het volledig gemonteerd is!
4.1 Snijkop opsteken/afnemen (02)
Snijkop opsteken
- Insteekkoppeling (02/1) van de snijkop en telescopische steel (02/2) zo op elkaar uitlijnen dat de ingeperste pijlen tegenover elkaar staan.
- Koppeling en telecopische steel tot aan de aanslag in elkaar schuiven (02/a).
- Vastzethuls (02/3) tot aan de aanslag over de insteekverbinding schuiven (02/b).
- Vastzethuls in de richting van het gesloten slot draaien (02/c).
Snijkop afnemen
- Vastzethuls in de richting van het open slot draaien.
- Snijkop lostrekken.
5 INGEBRUIKNAME
5.1 Accu laden
Neem het temperatuurbereik voor het opladen in acht, zie de technische gegevens.
OPMERKING Neem voor gedetailleerde informatie de aparte gebruikshandleidingen van de accu en de oplader in acht:
■ Gebruikshandleiding 443130: Accu's
■ Gebruikshandleiding 443131: Opladers
5.2 Accu plaatsen en verwijderen (03, 04)
LET OP! Beschadigingsgevaar van de accu.
Als de accu na gebruik in het apparaat blijft zitten kan dit een beschadiging van de accu veroorza- ken.
■ Trek de accu direct na gebruik uit het apparaat en bewaar hem beschermd tegen vorst.
Plaats de accu pas weer voor het begin van de werking.
Accu plaatsen (03)
- Accu (03/1) in de accuhouder (03/2) aan het basisapparaat schuiven tot hij vastklikt (03/a).
Accu verwijderen (04)
- Ontgrendelingsknop (04/1) op de accu (04/2) indrukken en vasthouden.
- Accu verwijderen (04/a).
6 BEDIENING
⚠ WAARSCHUWING! Gevaar voor letsel als gevolg van loskomende delen van het apparaat. Delen van het apparaat die loskomen tijdens het gebruik kunnen ernstig letsel veroorzaken.
■ Controleer voordat het apparaat wordt ingeschakeld of alle delen van het apparaat stevig zijn vastgeschroefd.
■ Bevestig snijbladen zo dat ze niet kunnen loskomen tijdens het gebruik.
6.1 Acculaadtoestand controleren
De laadtoestandsweergave (01/6) bevindt zich boven op het basisapparaat.
Die bestaat uit drie segmenten. De segmenten branden of knipperen afhankelijk van de laadtoestand.
Segment Acculaadtoestand
| 3 segmente branden: Accu volledig opgela-den. |
| 2 segmente branden: Accu voor 2/3 opgela-den. |
| 1 segment brandt: Accu voor 1/3 opgela-den. |
| 1 segment knippert: Accu bijna leeg. Het apparaat schakelt binnenkort uit. |
6.2 Telescopische steel verlengen/verkorten (05)
De telescopische steel (05/2) kan traploos worden versteld. Zo kunt u de lengte precies zo aanpassen, als nodig is voor de beoogde werkzaamheden.
- Vastzethuls (05/1) in de richting van het open slot draaien (05/a) tot de klemming is vrijge- geven.
- Verschuif de telescoopsteel, tot de gewenste lengte is ingesteld (05/b).
- Vastzethuls vastdraaien.
6.3 Snijkop draaien (06, 07)
De zwenkbare snijkop maakt een comfortabele en veilige werkpositie mogelijk.
⚠ WAARSCHUWING! Gevaar voor snijlet- sel. Gevaar voor snijletsel bij aanraking van het snijmes.
■ Schakel het apparaat altijd uit voordat u de snijkop draait!
- Drukknop (07/1) aan beide kanten van de snijkop indrukken.
- Snijkop naar de gewenste stand draaien (06/a).
- Drukknop loslaten. De snijkop klikt in de gekozen positie vast.
6.4 Apparaat in- en uitschakelen (08, 09)
Apparaat inschakelen
- Zet het apparaat op werkstand (08).
- Ontgrendelingsknop (09/1) aan het basisapparaat indrukken en vasthouden.
- Druk de Aan/Uit-schakelaar (09/2) in en houd hem ingedrukt.
- Laat de ontgrendelingsknop los. Na het starten van het apparaat is het niet meer nodig om de ontgrendelingsknop ingedrukt te houden. De ontgrendelingsknop dient ervoor om het onbedoeld starten van het apparaat te voorkomen.
Apparaat uitschakelen
- Aan-/Uit-schakelaar loslaten.
- Evt. accu uittrekken om onbedoeld opnieuw inschakelen te voorkomen: zie Hoofdstuk 5.2 "Accu plaatsen en verwijderen (03, 04)", pagina 42.
7 WERKGEDRAG EN WERKWIJZE (10)
⚠ WAARSCHUWING! Verhoogd gevaar voor vallen. Er bestaat verhoogd gevaar voor vallen als het werk wordt uitgevoerd vanuit een verhoogde positie (bijv. ladder).
■ Werk altijd vanaf de grond met het apparaat en zorg er daarbij voor dat u veilig staat.
■ Volg de veiligheidsinstructies op.
■ De heg regelmatig en alleen op de toegestane tijden snoeien.
Alleen de dunne takken en verse loten aan het oppervlak van de heg snoeien; niet te diep snoeien.
■ Snoei altijd eerste beide kanten van een heg en daarna pas de bovenkant. Zo kan er geen snoeiafval in gedeeltes vallen die nog moeten worden bewerkt.
■ Heggen moeten altijd trapeziumvormig worden gesnoeid. Dit voorkomt het kaal worden van de onderste takken (10).
■ Verwijder gesnoeid materiaal alleen bij stilstaande motor.
Bij het verlaten/vervoeren van het apparaat:
Apparaat uitschakelen.
Beschermafdekking plaatsen.
■ Verwijder de accu.
- Na het gebruik de accu verwijderen en het apparaat controleren op schade.
8 ONDERHOUD EN VERZORGING
WAARSCHUWING! Gevaar voor snijlet-
sel. Gevaar voor snijletsel als gevolg van contact met scherpe en bewegende delen van het apparaat, zoals het snijblad.
■ Schakel voorafgaand aan onderhouds-, verzorgings- en reinigingswerkzaamheden altijd het apparaat uit. Verwijder de accu.
Draag bij onderhouds-, verzorgings- en reini-gingswerkzaamheden altijd beschermende handschoenen.
OPMERKING Reparatiewerkzaamheden gen uitsluitend worden uitgevoerd in de vak- ndel of op onze Servicevestigingen.
■ Het apparaat niet blootstellen aan vocht en nattigheid.
Na elk gebruik behuizing en snijmes reinigen met een borstel of een doek. Geen water en/
of agressieve reinigings- of oplosmiddelen gebruiken – corrosiegevaar en beschadiging van de plastic delen.
Na elk gebruik de accu verwijderen en het apparaat controleren op beschadigingen.
■ Snijblad reinigen en besproeien met corrosie-werende olie.
■ Het snijblad moet regelmatig worden gecontroleerd. Neem contact op met de servicene-derzetting van de fabrikant bij:
■ defect snijblad
bot snijblad
■ overmatige slijtage
■ Alle schroeven controleren op vastzitten.
■ Elektrische contacten van het apparaat controleren op corrosie, indien nodig, reinigen met een fijne staalborstel en vervolgens besproeien met een contactspray.
9 HULP BIJ STORINGEN
VOORZICHTIG! Gevaar voor letsel. On- delen met scherpe randen en draaiende on- delen kunnen letsel veroorzaken.
Draag bij onderhouds- en reinigingswerkzaamheden altijd beschermende handschoenen!
OPMERKING Neem contact op met onze tenservice bij storingen die niet in deze tabel an vermeld of die u niet zelf kunt oplossen.
| Storing Oorzaak Maatregel | ||
| Motor draait niet. Accu is leeg. Accu opladen. | ||
| Accu ontbreekt of accu is niet goed geplaatst. | Accu correct plaatsen. | |
| De voeding is onderbroken. 1. | Verwijder de accu.2. Stekkercontacten van het apparaat reinigen. | |
| Motorbeveiligingsschakelaar heeft de motor uitgeschakeld wegens overbelasting. | Wachten totdat de motorbeveiligings-schakelaar de motor vrijschakelt. | |
| Motor loopt met tussenpo-zen. | ■ Storing in het apparaat■ Aan/Uit-schakelaar is defect. | Ga naar een servicepunt van de fabrikant. |
| Snijblad wordt heet. Rookontwikkeling. | Geen olie op het snijblad. 1. Apparaat uitschakelen en accu verwijderen.2. Snijblad reinigen en inoliën.3. Plaats de accu weer. | |
| ■ Mes is bot.■ Kerven in het snijblad. | Ga naar een servicepunt van de fabrikant. | |
| Takken worden slecht ge-sneden. Takken worden vaak gevangen in het snij-blad. | Mes is bot. Ga naar een servicepunt van de fabrikant. | |
| Speling van het snijblad is te groot. | Ga naar een servicepunt van de fabrikant. | |
| Motor loopt maar snijblad beweegt niet. | Storing in het apparaat Ga naar een servicepunt van de fabrikant. | |
| Apparaat trilt meer dan normaal. | Storing in het apparaat Ga naar een servicepunt van de fabrikant. | |
| Het vermogen van de accu neemt duidelijk af. | Levensduur van de accu is afgelopen. | Accu vervangen. Alleen originele accessoires van de fabrikant gebruiken. |
| Accu kan niet worden op-geladen. | Accucontacten zijn vuil. Ga naar een servicepunt van de fabrikant. | |
| Accu of oplader defect. Reserveonderdelen bestellen. Ga naar een servicepunt van de fabrikant. | ||
| Accu is te warm. Laat de accu afkoelen. | ||
10 TRANSPORT
Voer voor het begin van het vervoer de volgende maatregelen uit:
- Apparaat uitschakelen.
- Accu verwijderen uit het apparaat.
- Accu verpakken volgens de voorschriften (zie hieronder).
Accu "B125 Li" (Art.-nr. 113896)
i OPMERKING De nominale energie van de accu bedraagt meer dan 100 Wh! Neem daarom de hierna vermelde aanwijzingen voor het transport in acht!
De gemonteerde Li-ion accu is onderhevig aan de wet inzake gevaarlijke goederen, maar kan eenvoudig worden getransporteerd:
■ Door de privégebruiker kan de accu zonder bijkomende voorwaarden openbaar worden getransporteerd, voor zover ze individueel verpakt is en voor privé transportdoeleinden dient.
■ Commerciële gebruikers, die het transport in het kader van hun hoofdactiviteit uitvoeren (bijv. leveringen van en naar werven of de-
monstraties), kunnen ook van deze vereenvoudigde maatregel gebruik maken.
In beide hierboven vermelde gevallen moeten absoluut voorzorgsmaatregelen worden genomen om te voorkomen dat de inhoud wordt gemorst. In andere gevallen moeten de voorschriften van de bepaling inzake gevaarlijke goederen absoluut in acht worden genomen! Bij het niet in acht nemen kunnen de afzender en eventueel ook de vervoerder boetes opgelegd krijgen.
Bijkomende instructies voor transport en verzending
- Transporteer of verstuur lithium-ionen-accu's alleen in onbeschadigde hoedanigheid!
- Gebruik voor het vervoer van de accu uitsluitend de originele doos of een geschikte doos voor gevaarlijke materialen (niet vereist bij accu's met minder dan 100 Wh nominale energie).
- Plak open contacten af om kortsluiting te voorkomen.
■ Zet de accu in de verpakking goed vast tegen wegglijden, om beschadigingen aan de accu te voorkomen.
Zorg voor een correcte aanduiding en documentatie bij de zending tijdens het transport of verzending (bijv. door de koerierdienst of het transportbedrijf).
■ Informeer vooraf of een transport met de gekozen dienstverlener mogelijk is en of de verzending wordt weergegeven.
Wij bevelen aan om een specialist in gevaarlijke goederen bij de voorbereiding van de verzending te betrekken. Neem ook eventuele verdere nationale voorschriften in acht.
11 OPSLAG
11.1 Machine opbergen
Na elk gebruik het apparaat en zijn accessoires grondig reinigen en – indien beschikbaar – alle veiligheidsafdekkingen aanbrengen.
■ Apparaat opslaan op een droge, afsluitbare en vorstvrije plaats.
■ Apparaat opbergen buiten het bereik van kinderen en onbevoegden.
Voor aanvang van onderbrekingen in het gebruik die langer duren dan 30 dagen, moeten de volgende werkzaamheden worden uitgevoerd:
■ Snijblad reinigen en besproeien met corrosie-werende olie.
■ Reinig het apparaat grondig en bewaren deze in een droge ruimte.
11.2 Accu en oplader opslaan
i OPMERKING Neem de gedetailleerde gegevens uit de meegeleverde gebruiksaanwijzing van de accu en de oplader in acht.
12 VERWIJDEREN
Advies over de wetgeving inzake elektrische en elektronische apparaten (ElektroG)
■ Oude elektrische en elektronische apparaten horen niet thuis bij het huis-houdelijke afval, maar moeten gescheiden worden aangeboden of verwijderd!
- Gebruikte batterijen of accu's, die niet vast in het apparaat ingebouwd zijn, moeten voor de verwijdering worden gedemonteerd! De recycling ervan wordt door de batterijwetgeving beheerst.
- Bezitters of gebruikers van elektrische en elektronische apparatuur zijn wettelijk tot teruggave na gebruik verplicht.
De eindgebruiker is verantwoordelijk voor het wissen van zijn persoonlijke gegevens op het te verwijderen gebruikte apparaat!
Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat elektrische en elektronische gebruikte apparaten niet via het gewoon afval mogen worden verwijderd.
Elektrische en elektronische apparaten kunnen op de volgende verzamelpunten gratis worden afgegeven:
■ Openbare recycling- en verzamelpunten (bijv. milieuparken)
■ Verkooppunten van elektrische apparatuur (vast en online), voor zover handelaren tot terugname verplicht zijn of deze vrijwillig aanbieden.
Deze voorschriften zijn alleen voor toepassing op apparaten die in landen van de Europese Unie geïnstalleerd en verkocht werden en die beantwoorden aan de Europese richtlijn 2012/19/EU. In landen buiten de Europese Unie kunnen afwijkende voorschriften gelden voor het verwijderen van afgedankte elektrische en elektronische apparaten.
Over de batterijwetgeving (in Duitsland: BattG)
- Gebruikte batterijen en accu's horen niet bij het gewone afval, maar moeten afzonderlijk worden weggedaan!
Zie de gebruikershandleiding om tot een veilige verwijdering van batterijen of accu's uit het elektrische apparaat over te kunnen gaan en voor informatie over het type of het chemisch systeem.
Bezitters of gebruikers van batterijen en accu's zijn wettelijk tot teruggave na gebruik verplicht. De teruggave is beperkt tot de normale huishoudelijke hoeveelheden.
Gebruikte batterijen kunnen schadelijke stoffen of zware metalen bevatten, die het milieu en de gezondheid schade kunnen toebrengen. Het hergebruiken van gebruikte batterijen en het opnieuw gebruiken van de grondstoffen draagt bij tot het behoud van deze belangrijke goederen.
Het symbool van de afvalemmer met de schuine streep erdoor betekent, dat gebruikte batterijen en accu's niet via het gewoon afval mogen worden verwijderd.
Wanneer ook de vermelding Hg, Cd of Pb onder de afvalemmer is aangebracht, betekent dit het volgende:
Hg: de batterij bevat meer dan 0,0005 % kwik
Cd: de batterij bevat meer dan 0,002 % cadmium
■ Pb: de batterij bevat meer dan 0,004 % lood
Accu's en batterijen kunnen op de volgende verzamelpunten gratis worden afgegeven:
■ Openbare recycling- en verzamelpunten (bijv. milieuparken)
■ Verkooppunten van batterijen en accu's
■ Een verzamelpunt van het gemeenschappelijke recycling systeem voor gebruikte apparaten en batterijen
■ Een verzamelpunt van de fabrikant (indien hij geen lid is van het gemeenschappelijke recycling systeem)
Deze voorschriften zijn alleen voor toepassing op accu's en batterijen die in landen van de Europese Unie verkocht werden en die beantwoorden aan de Europese richtlijn 2006/66/EU. In landen buiten de Europese Unie kunnen afwijkende bepalingen voor de recycling van accu's en batterijen gelden.
Technische gegevens: zie tabel met technische gegevens aan het begin van deze gebruikshandleiding.
* Opmerkingen omtrent trillingsemissie- en geluidsemissiewaarden:
De vermelde trillingsemissie- en geluidsemis-siewaarden zijn conform een genormde keu-
ringsprocedure gemeten en kunnen ter vergelijking van een elektrisch gereedschap met een ander worden gebruikt.
De vermelde trillingsemissie- en geluidsemis-siewaarden kunnen ook voor een inleidende inschatting van de blootstelling (mate van blootstelling aan trillingen) worden gebruikt.
De trillingsemissie- en geluidsemissiewaarde kunnen gedurende het daadwerkelijke gebruik van het elektrische gereedschap afwijken van de vermelde waarden, afhankelijk van de manier waarop het elektrische gereedschap wordt gebruikt.
Leef de veiligheidsmaatregelen als vermeld in het hoofdstuk veiligheid na. Probeer altijd, de belasting door trillingen tot een minimum te bepreken. Voorbeelden van maatregelen waarmee de trillingsbelasting kunnen worden verminderd zijn het dragen van handschoenen tijdens het gebruik van het gereedschap en verkorting van de werkduur. Hierbij moet rekening worden gehouden met alle elementen van de bedrijfscyclus (bijvoorbeeld de tijden waarop het elektrische gereedschap is uitgeschakeld en tijden waarop het gereedschap wel is ingeschakeld, maar zonder belasting draait).
14 KLANTENSERVICE/SERVICE CENTRE
Voor vragen over garantie, reparatie of reserve-onderdelen kunt u contact opnemen met het dichtstbijzijnde AL-KO service centre. Deze vindt u op internet op het volgende adres:
Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.
Onze garantie geldt alleen bij:
naleving van deze gebruikershandleiding
■ Deskundig gebruik
■ Gebruik van originele reserveonderdelen
De garantie vervalt bij:
■ Eigenhandig uitgevoerde reparatiepogingen
■ Eigenhandig aangebrachte technische wijzigingen
- Gebruik voor andere doeleinden dan het gebruiksdoel
Van de garantie zijn uitgesloten:
■ lakschade opgetreden als gevolg van normaal gebruik
■ Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxxxxx (x) zijn aangeduid
De garantietermijn begint bij de aanschaf door de eerste eindgebruiker. Maatgevend is daarbij de datum op de kassabon. Ga met deze garantieverklaring en de originele kassabon naar uw dealer of naar de dichtstbijzijnde klantenservice. Deze verklaring laat het vorderingsrecht van de koper jegens de verkoper wegens defecten aan het apparaat onverlet.
