BRUKSANVISNING Solo 16370 AL-KO

• Innhold Tiltenkt bruk p. 210
• Symboler på maskinen p. 211

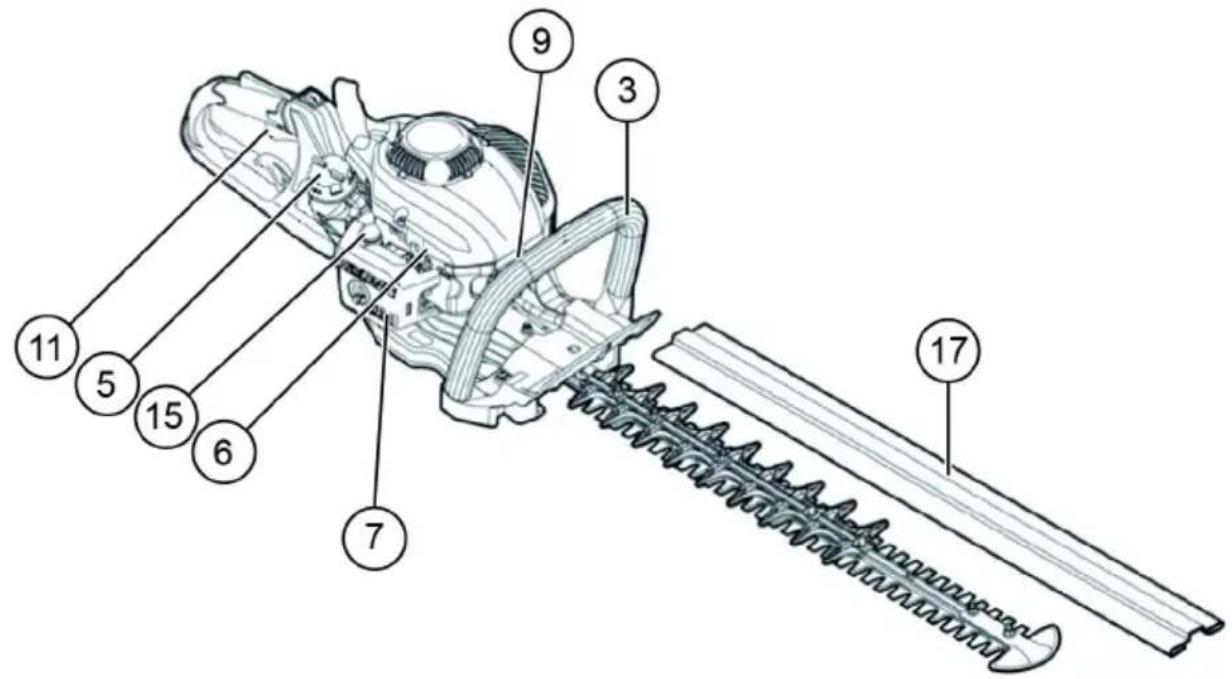

• Produktoversikt p. 212
• Sikkerhetsanvisninger p. 214
• Betjening p. 215
• Vedlikehold og pleie p. 221
• Feilsøking p. 227
• Oppbevaring p. 228
• Førstehjelp Takk for at du har bestemt deg for en solo by AL-KO hekksaks. Vi gleder oss over å kunne tilby deg solo by AL-KO hekksaks. Dette produktet er resultat av et langs utviklingsprogram og mange år med kunnskap og erfaring. Hekksaksene 163-55 og 163-70 kombinerer overlegen, høymoderne teknikk og ergonomisk design. De er kompakte, har lav vekt og er profesjonelle verktøy med mange bruksmuligheter. Denne brosjyren inneholder detaljert informasjon om de ulike punktene, og demonstrerer de fremragende yteevnen disse verktøyene har. Les brosjyren oppmerksom igjennom. Sørg for at du blir kjent med inn- holdet i denne brosjyren, og overhold rådene og anvisningene som gis. Dermed kan du håndtere verk- tøyet sikrere og få best mulige resultater med din solo by AL-KO hekksaks. ADVARSEL! For å unngå FARE for skader, må brukeren lese denne bruksanvisningen nye igjennom før hekksaksen tas i bruk. Produsenten forbeholder seg retten til å endre de tekniske dataene uten forhåndsvarsel. De tekniske dataene kan variere mellom de ulike land. Når hekksaksen overlates til andre, skal også denne bruksanvisningen følge med. TILTENKT BRUK Dekksaksen skal utelukkende brukes til stussing og beskjæring av busker og hekker. Bruk til andre formål er ikke tillatt. Hekksaksen må aldri brukes i strid med den tiltenkte bruken.Symboler på maskinen 441662_b 211 p. 228

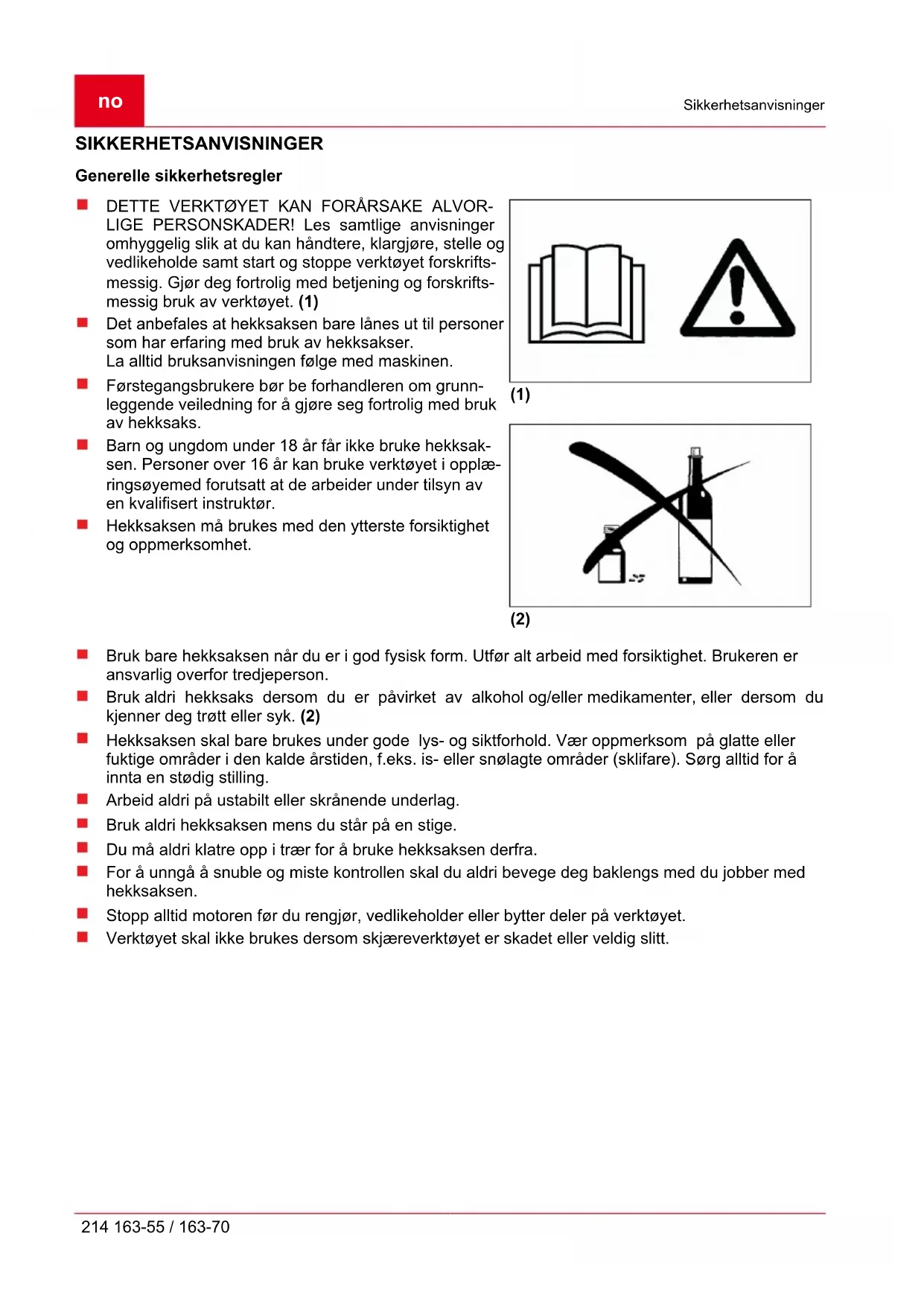

Forgassertype Walbro WYC35 Walbro WYC35 Lydtrykksnivå LpA [dB(A)] EN ISO 10517 95 K = 3 94,2 K = 3 Lydeffekt LWA [dB(A)] EN ISO 10517 107 K = 3 104,3 K = 3 Fremre hånd- tak [m/s²] 2,12 2,12 Vibrasjon Bakre håndtak [m/s²] 2,91 2,91no Sikkerhetsanvisninger 214 163-55 / 163-70 SIKKERHETSANVISNINGER Generelle sikkerhetsregler (1) DETTE VERKTØYET KAN FORÅRSAKE ALVOR- LIGE PERSONSKADER! Les samtlige anvisninger omhyggelig slik at du kan håndtere, klargjøre, stelle og vedlikeholde samt start og stoppe verktøyet forskrifts- messig. Gjør deg fortrolig med betjening og forskrifts- messig bruk av verktøyet. (1) Det anbefales at hekksaksen bare lånes ut til personer som har erfaring med bruk av hekksakser. La alltid bruksanvisningen følge med maskinen. Førstegangsbrukere bør be forhandleren om grunn- leggende veiledning for å gjøre seg fortrolig med bruk av hekksaks. Barn og ungdom under 18 år får ikke bruke hekksak- sen. Personer over 16 år kan bruke verktøyet i opplæ- ringsøyemed forutsatt at de arbeider under tilsyn av en kvalifisert instruktør. Hekksaksen må brukes med den ytterste forsiktighet og oppmerksomhet. (2) Bruk bare hekksaksen når du er i god fysisk form. Utfør alt arbeid med forsiktighet. Brukeren er ansvarlig overfor tredjeperson. Bruk aldri hekksaks dersom du er påvirket av alkohol og/eller medikamenter, eller dersom du kjenner deg trøtt eller syk. (2) Hekksaksen skal bare brukes under gode lys- og siktforhold. Vær oppmerksom på glatte eller fuktige områder i den kalde årstiden, f.eks. is- eller snølagte områder (sklifare). Sørg alltid for å innta en stødig stilling. Arbeid aldri på ustabilt eller skrånende underlag. Bruk aldri hekksaksen mens du står på en stige. Du må aldri klatre opp i trær for å bruke hekksaksen derfra. For å unngå å snuble og miste kontrollen skal du aldri bevege deg baklengs med du jobber med hekksaksen. Stopp alltid motoren før du rengjør, vedlikeholder eller bytter deler på verktøyet. Verktøyet skal ikke brukes dersom skjæreverktøyet er skadet eller veldig slitt.Sikkerhetsanvisninger 441662_b 215 Personlig verneutstyr (3) Bruk egnede og hensiktsmessige klær. Klærne skal være tettsittende, uten å hindre bevegelsene. Bruk av smykker eller for vide klær som kan henge seg fast i bukser og kratt eler i verktøyet er ikke tillatt. For å unngå skade på øyne, hender og føtter, men også for å beskytte hørselen til brukeren, bør man bruke følgende verneutstyr/verneklær under arbeid med hekksaksen. Bruk vernebriller eller visir under arbeid med hekksak- sen, for å unngå skader på øynene. (3) Bruk tilstrekkelig hørselvern for unngå hørselskader (øreklokker, ørepropper, osv.). (3) Vi anbefaler bruk av arbeidsoverall. (4) Spesialhansker av tykt lær inngår i den fores- krevne utrustningen, og skal brukes ved arbeid med hekksaks.(4) Bruk alltid gode sko med sklisikker såle ved arbeid med hekksaks. Slike sko beskytter mot skader og gir sikkert grep. (4) (4) BETJENING Sikkerhetsanvisninger for betjening Sørg for at ingen barn eller andre personer oppholder seg innenfor et arbeidsområde på 15 m (5), vær des- suten oppmerksom på dyr i arbeidsområdet. Kontrollér driftssikkerheten til hekksaksen hver gang den skal brukes. Kontrollér at gassknappen fungerer forskriftsmessig. Forsikre deg om at gassknappen går jevnt og lett. Kon- trollér at gassknappsperren fungerer ordentlig. Sjekk at håndtakene er rene og tørre, og kontroller at på-/ av-bryteren fungerer ordentlig. Hold håndtakene rene for olje og drivstoff. Hekksaksen skal utelukkende startes slik det er angitt i bruksanvisninger. (5) ADVARSEL! Motoren må ikke startes på annenmåte (6) ! Hekksaksen skal utelukkende brukes til det den er be- regnet for. Motoren på hekksaksen må ikke startes før hekksak- sen er fullstendig sammenbygget. Det er bare tillatt å starte hekksaksen når alt tilbehør som trengs for å bruke hekksaksen er påmontert! (6)no Betjening 216 163-55 / 163-70 Før hekksaksen startes må du forsikre deg om at sverdet ikke berører gjenstander som grener, steiner, osv. Stopp motoren umiddelbart dersom det oppstår problemer med den. Under driften skal hekksaksen holdes i fast grep både i fremre og bakre håndtak. Sørg for at håndtakene er rene og fri for fuktighet, olje og smøremidler. Sørg alltid for å innta en sikker, balansert stilling. Dette verktøyet må bare brukes utendørs. Vær alltid oppmerksom på arbeidsomgivelsene og vær forberedt på mulige faresituasjoner som larmutviklingen fra motoren gjør at du ikke er oppmerksom på. Bruk alltid hekksaksen slik at du ikke puster inn avgassene. Motoren må aldri kjøres i lukkede rom (fare for kvelning og gassforgiftning). Karbonmonoksid er en luktfri gass. Sørg alltid for tilstrekkelig ventilasjon. Stopp motoren når du tar en pause eller når hekksaksen skal stå uten tilsyn. Legg fra det hekksak- sen på et trygt sted i en trygg stilling slik at den ikke kan skade personer eller antenne brennbare stoffer, og slik at verktøyet ikke blir skadet. Legg aldri en varm hekksaks i tørt gress eller på andre brennbare materialer. For å unngå brannbare bør motoren og lydpotta alltid holdes fri for skjæreavfall, blader og over- flødig smørestoff. Bruk aldri motoren dersom eksoslydpotta er skadet. (7) Stopp motoren før transport. (7) Stopp motoren før følgende gjøremål: – fjerning av en hindring – kontroll, vedlikeholdsarbeid eller annet arbeid på verktøyet. Ved transport i kjøretøy må hekksaksen legges i en sikker stilling slik at man unngår drivstofflekkasje. Før hekksaksen transporteres må drivstofftanken være helt tømt, slik at man unngår drivstofflekkasje. Sett alltid på sverdbeskyttelsen før transport eller opp- bevaring. Før du skjærer med hekksaksen må du inspisere ar- beidsområdet for ståltråd, snorer, glass og andre frem- medlegemer som hekksaksen kan komme i kontakt med.

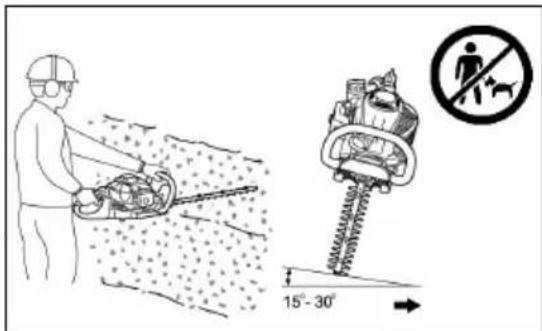

Vedlikehold Elektrisk støt: Følg nye med på alle slags elektriske ledninger og gjerder. Kontrollér hele arbeid- sområdet for elektriske ledninger og kabler før arbeidet tar til. Under start av motoren og drift av hekksaksen må enhver kontakt med skjæresverdet unngås. Alle verneinnretninger som ble levert sammen med verktøyet, for eksempel deksler, må være forskriftsmessig festet på verktøyet når det er i drift. Fjern sand, steiner, nagler, ståltråd, osv., fra arbeidsområdet. Fremmedlegemer kan skade skjæ- rekniven. Før du begynner skjære hekken må grener som er 8 mm tykke eller tykkere skjæres med en grensaks. Forviss deg før du begynner snittet om at skjærekniven har nådd full arbeidshastighet. Når du slipper gassknappen går den en kort tid før skjærekniven stopper. Ikke bruk hekksaksen med høyt tomgangsturtall. Dersom tomgangsturtallet er innstilt for høyt, kan ikke hastigheten på skjærekniven lenger kontrolleres med gassknappen.Betjening 441662_b 217 Under skjæringen bør hekksaksen holdes slik at sver- det danner en vinkel på 15° til 30° til snittlinjen. Vær alltid forsiktig når du klipper hekker i nærheten av nettinggjerder. Sørg for at skjæresverdet ikke berører harde ting som nettinggjerder, steiner eller bakken. Ved berøring av slike gjenstander kan skjærekniven knekke eller revne. (18) Dersom skjæresverdet skulle støte mot steiner eller andre gjenstander, må motoren slår av um- iddelbart og sverdet undersøkes for skader. En skadet skjærekniv må byttes før du fortsetter ar- beidet. Ta regelmessige pauser. solo by AL-KO anbefaler å legge inn en pause på 10 til 20 minutter etter 50 minutter med skjærearbeid. Prøv alltid å bruke hekksaksen med så lavt utslipp av larm og skadestoffer som mulig. Kontrollér spesielt at forgasserinnstillingen er korrekt, og overhold det foreskrevne blandingsforholdet av drivstoff og olje. Gjør aldri forsøk på å fjerne materiale som er i klemme mens skjærekniven beveger seg. Slå alltid verktøyet av, legg det fra deg og fjern først deretter slikt materiale.no Betjening 218 163-55 / 163-70 Tanking (7) (8) (9) Stopp motoren før tanking (7), hold tilstrekkelig av- stand til åpen ild (8) og ikke røyk. Tank aldri opp mens motoren er varm eller mens mo- toren går. Unngå hudkontakt med mineraloljeprodukter. Pust aldri inn drivstoffdamp. Bruk alltid vernehansker ved tanking. Verneklærne bør byttes og vaskes regelmes- sig. For å unngå forurensing av jordbunnen (miljøvern) må man alltid sørge for at drivstoff og olje ikke havner på bakken. Tørk av drivstoff som er sølt på hekksaksen umiddelbart. Tekstiler som er brukt til å tørke opp driv- stoff skal tørke på et godt ventilert sted før de avfall- shåndtering. Hvis ikke kan tekstilene plutselig selvan- tenne. Påse at klærne ikke kommer i kontakt med drivstoffet. Dersom du får drivstoff på klærne, må klærne byttes umiddelbart (Fare!). Kontrollér regelmessig at lokket på drivstofftanken sit- ter ordentlig fast. Skru tanklokket ordentlig fast. Ikke start motoren indre enn 3 meter fra stedet der du tanket. (9) Tank aldri opp verktøyet i et lukket rom. Drivstoffdamp kan samle seg på gulvet, noe som kan føre til eksplos- jon. Drivstoff skal bare transporteres og oppbevares i godkjente kanner. Sørg for at barn ikke har tilgang til drivstoff som oppbevares. Rengjør området rundt tanklokket grundig slik at det ikke kommer smuss i drivstofftanken. Skru av lokket og fyll opp tanken med drivstoff. Bruk en trakt med en egnet filterinnsats for å filtrere drivstoffet. Skru tanklokket fast til for hånd etterpå. Rengjør området rundt lokket og tanken etter tanking. Drivstoffsøl må tørkes av (brannfare!). (13)Betjening 441662_b 219 Blanding av drivstoff og olje Hekksaksen drives av en totaktsmotor med høy effekt. Motoren drives av en blanding av drivstoff og totaktsolje. Motoren er konstruert for blyfri normalbensin med et oktan- tall på 91 ROZ. Dersom slikt drivstoff ikke er tilgjengelig, kan du bruke et drivstoff med høyere oktantall. Det vil ikke skade motoren, men driftsforholdene kan bli litt dårligere. Tilsvarende problemer kan oppstå med blyholdig drivstoff. For å få optimal drift av motoren, og av hensyn til helse og miljø, bør det utelukkende brukes blyfritt drivstoff. (11) Motoren smøres av en totaktsolje som blandes inn i driv- stoffet. Motoren er konstruert for drift med solo by AL-KO totaktsolje i blandingsforholdet 40:1 (miljøvern). Det magre blandingsforholdet garanterer minimale utslipp av ska- destoffer og samtidig lang levetid og pålitelig drift. Blan- dingsforholdet 40:1 (solo by AL-KO-totaktsolje) må overhol- des, hvis ikke kan pålitelig drift av hekksaksen ikke garan- teres. Korrekt blandingsforhold: Forgasserdrivstoff: Foreskrevet totaktsolje = 40: 1 eller totaktsolje fra andre produsenter = 25: 1 (12) ADVICE Lag blandingen i en godkjent kanne som overholder eller overgår alle gjeldende lokale bestemmelser. Bland først hele oljemengden i halve drivstoffmengden. Tilsett deretter res- ten av drivstoffet. Bland blandingen godt før du fyller den på tanken på hekksaksen. For å opprettholde sikker drift skal du ikke tilsette mer motorolje enn det som er angitt. Hvis ikke produseres for mye forbrenningsrester. Det forurenser miljøet og kan tilstoppe avgasskanalen og lydpotta. Dessuten stiger drivstofforbruket og effekten synker. Håndtering av mineraloljeprodukter Vær ytterst forsiktig ved omgang med drivstoff. Drivstoff kan inneholde løsemiddellignende substan- ser. Tank bare opp verktøyet på en godt ventilert sted utendørs. Ikke pust inn drivstoffdamp, og unngå enhver hudkontakt med drivstoff og olje. Dersom huden får gjentatt kontakt med slike stoffer over lengre tid, tørker huden ut. Det kan føre til forskjellige hudsykdommer. Også allergiske reaksjoner kan forekomme. Dersom olje, drivstoff osv. får kontakt med øynene, kan det føre til øyeirritasjon. Dersom du får olje, drivstoff, etc., i øynene, må du umiddelbart skylle øyet i rent vann. Dersom øyeirri- tasjonen vedvarer, bør du oppsøke en lege umiddelbart!no Betjening 220 163-55 / 163-70 Innstilling av vinkelen på det bakre håndtaket Det bakre håndtaket kan dreies inntil 90° til høyre eller venstre og låses. Slik endrer du vinkelen: 1 Trekk ut sperreknappen (19A)for å løsne håndtaks- sperren. 2 Drei håndtaket til ønsket vinkel mellom 0° og 90°. 3 Sørg for at sperreknappen (19A) går tilbake i sin opp- rinnelige posisjon slik at håndtaket er låst. (19) OBS! Ikke bruk gassknappen mens håndtaket ikke er låst. Ikke trekk ut sperreknappen under sk- jærearbeidet. Start av verktøyet Gå minst 3 m unna stedet der det ble tanket. Legg hekksaksen på ren bakke. Sørg for at skjæresverdet ikke har kontakt med bakken eller noen gjenstander. Kaldstart: Når motoren er kald eller det er mer enn 5 minutter siden den ble slått av, og etter tanking: 2 Trykk flere ganger (7 til 10 ganger) på startpumpen (15B)til det kommer drivstoff i startpumpen. (15)
